断路器防跳原理
断路器的防跳

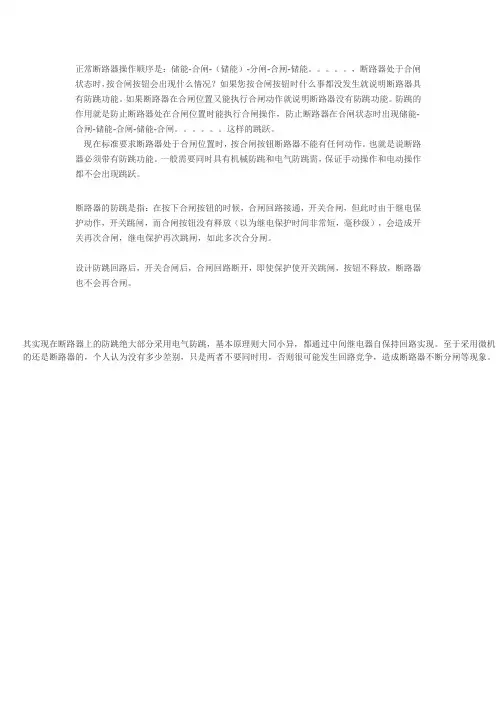

正常断路器操作顺序是:储能-合闸-(储能)-分闸-合闸-储能。
,断路器处于合闸
状态时,按合闸按钮会出现什么情况?如果您按合闸按钮时什么事都没发生就说明断路器具
有防跳功能。
如果断路器在合闸位置又能执行合闸动作就说明断路器没有防跳功能。
防跳的
作用就是防止断路器处在合闸位置时能执行合闸操作,防止断路器在合闸状态时出现储能-
合闸-储能-合闸-储能-合闸。
这样的跳跃。
现在标准要求断路器处于合闸位置时,按合闸按钮断路器不能有任何动作。
也就是说断路
器必须带有防跳功能。
一般需要同时具有机械防跳和电气防跳需,保证手动操作和电动操作
都不会出现跳跃。
断路器的防跳是指:在按下合闸按钮的时候,合闸回路接通,开关合闸,但此时由于继电保
护动作,开关跳闸,而合闸按钮没有释放(以为继电保护时间非常短,毫秒级),会造成开
关再次合闸,继电保护再次跳闸,如此多次合分闸。
设计防跳回路后,开关合闸后,合闸回路断开,即使保护使开关跳闸,按钮不释放,断路器
也不会再合闸。
其实现在断路器上的防跳绝大部分采用电气防跳,基本原理则大同小异,都通过中间继电器自保持回路实现。
至于采用微机的还是断路器的,个人认为没有多少差别,只是两者不要同时用,否则很可能发生回路竞争,造成断路器不断分闸等现象。
断路器本体防跳回路原理

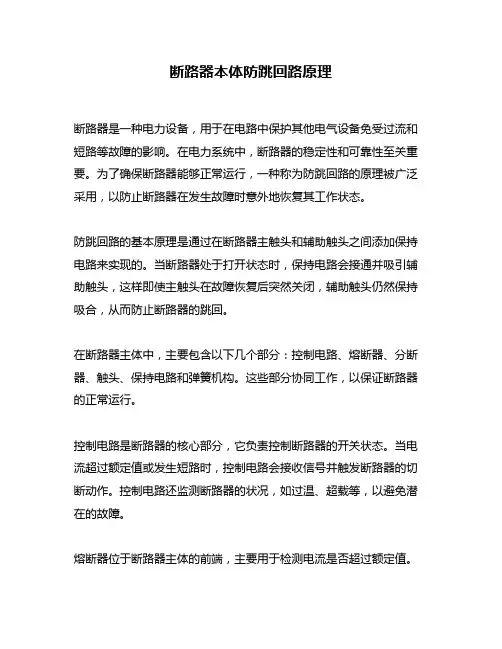

断路器本体防跳回路原理断路器是一种电力设备,用于在电路中保护其他电气设备免受过流和短路等故障的影响。
在电力系统中,断路器的稳定性和可靠性至关重要。
为了确保断路器能够正常运行,一种称为防跳回路的原理被广泛采用,以防止断路器在发生故障时意外地恢复其工作状态。
防跳回路的基本原理是通过在断路器主触头和辅助触头之间添加保持电路来实现的。
当断路器处于打开状态时,保持电路会接通并吸引辅助触头,这样即使主触头在故障恢复后突然关闭,辅助触头仍然保持吸合,从而防止断路器的跳回。
在断路器主体中,主要包含以下几个部分:控制电路、熔断器、分断器、触头、保持电路和弹簧机构。
这些部分协同工作,以保证断路器的正常运行。
控制电路是断路器的核心部分,它负责控制断路器的开关状态。
当电流超过额定值或发生短路时,控制电路会接收信号并触发断路器的切断动作。
控制电路还监测断路器的状况,如过温、超载等,以避免潜在的故障。
熔断器位于断路器主体的前端,主要用于检测电流是否超过额定值。
当电流超过熔断器的额定值时,熔断器内的电阻丝会瞬间熔断,切断电流的通路,从而保护其他设备免受过载电流的影响。
分断器是断路器的关键组件之一,它位于断路器的断口处。
当断路器被触发切断电路时,分断器会迅速分开主触头和辅助触头,从而有效切断电流的通路。
触头是用于传输电流的金属零件,它是断路器打开和关闭的关键部分。
主触头和辅助触头通过电磁力或机械力紧密接触在一起,在断路器关闭时形成电流通路。
保持电路是为了防止断路器跳回而设计的。
当断路器被打开时,保持电路会接通,并产生足够的吸引力将辅助触头固定在位,从而阻止断路器的意外恢复。
弹簧机构是断路器的动力来源,它提供足够的力量来闭合和断开断路器。
当断路器被触发打开时,弹簧会释放能量并将触头分离,同时在断路器关闭时,弹簧会重新压缩并闭合断路器。
断路器的防跳回路原理是通过在断路器主触头和辅助触头之间添加保持电路来防止断路器在故障恢复后意外地跳回。
TBJ,TWJ,HBJ防跳原理
TBJ,TWJ,HBJ防跳原理[内容摘要]:断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上,造成断路器反复跳闸、合闸,损坏断路器。
防跳回路的设计使断路器出现跳跃时,将断路器闭锁在跳闸位置。
防跳回路分为操作箱中防跳回路和断路器中防跳回路,操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用,如果同时使用,断路器中的防跳继电器可能会造成因“寄生”回路而自保持,无法返回。
通过跳、合闸回路二次接线的改动来实现操作箱中防跳回路和断路器中的防跳回路之间的选择。
关键词:防跳;跳闸位置;合闸位置;重合闸;拒动1.基本原理:1.1断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上,造成断路器反复跳闸、合闸,损坏断路器。
防跳回路的设计使断路器出现跳跃时,将断路器闭锁在跳闸位置。

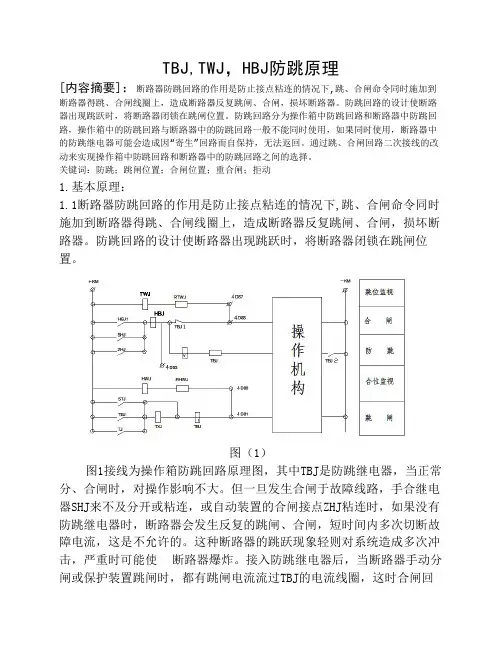

图(1)图1接线为操作箱防跳回路原理图,其中TBJ是防跳继电器,当正常分、合闸时,对操作影响不大。
但一旦发生合闸于故障线路,手合继电器SHJ来不及分开或粘连,或自动装置的合闸接点ZHJ粘连时,如果没有防跳继电器时,断路器会发生反复的跳闸、合闸,短时间内多次切断故障电流,这是不允许的。
这种断路器的跳跃现象轻则对系统造成多次冲击,严重时可能使 断路器爆炸。
接入防跳继电器后,当断路器手动分闸或保护装置跳闸时,都有跳闸电流流过TBJ的电流线圈,这时合闸回路TBJ的常闭TBJ1接点分开,合闸回路不通,如果合闸信号没有复归,将通过TBJ的常开接点TBJ2使TBJ的电压线圈得电,使其自保持,直到合闸信号返回。
这样TBJ就起到防止断路器反复分、合闸的作用。
接于分闸回路的TBJ电流线圈,要求其在分闸时造成的压降要小,规程规定不能大于控制电源额定电压的5%,TBJ继电器的动作电流则不能大于分闸电流的50%,保证TBJ在分闸过程中可靠动作。
1.2在有些断路器中已经考虑了防跳回路,它一般是由电压型继电器来完成防跳功能的。
断路器防跳回路接线原理及应用
断路器防跳回路接线【2 】道理及运用断路器是电力体系中主要的一次装备.今朝国内临盆厂家许多, 其灭弧道理.操作机构和掌握回路也是多种多样, 各有特色, 尤其是防跳回路的设计更是千差万别.若何把掌握回路和防跳回路很好地联合起来, 是工程技巧人员最关怀的问题.本文依据多年的现场经验和运用实践, 对今朝比较风行的防跳回路接线和道理赐与介绍, 并就运用中消失的问题进行商量.1防跳回路的感化a1 防止因掌握开关或主动装配的合闸接点未能实时返回(例如操作人员未松开手柄, 主动装配的合闸接点粘连) 而正好合闸在故障线路和装备上, 造成断路器持续合切现象.b1 对于电流启动.电压保持式的电气防跳回路还有一项主要功效, 就是防止因跳闸回路的断路器帮助接点调剂不当(变位过慢) , 造成破坏出口接点先断弧而销毁的现象.这种现象对于微机破坏装配来说是不可容忍的, 而这一点却常被人们疏忽.2防跳回路的典范接线常用防跳回路有串联式防跳回路.并联式防跳回路.弹簧储能式防跳回路.跳闸线圈帮助接点式防跳回路等.国产断路器多采用串联式防跳回路断路器多采用并联式防跳回路.个中串联式防跳回路最合理, 运用也最普遍, 它除具有防跳功效外, 还具有防止破坏出口接点断弧而销毁的长处, 这也是运用微机破坏装配不可缺乏的技巧前提.其他防跳回路只具有防止断路器跳跃的功效, 跳闸线圈帮助接点式防跳回路在履行防跳功效时, 跳闸线圈长期带电有可能销毁.2.1串联式防跳回路所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中.电压保持线圈与断路器的合闸线圈并联.当合闸到故障线路或装备上, 则继电破坏动作, 破坏出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持.若此时SK (5—8) 或HJ 接点不能返回而持续发出合闸敕令, 因为合闸回路已被断开, 断路器不能合闸, 从而达到防跳目标.别的,当TBJ 启动后, 其并联于破坏出口的常开接点闭归并自保, 直到“逼迫”断路器常开帮助接点变位为止,有用地防止了破坏出口接点断弧.串联式防跳回路,如图1 所示.2.2并联式防跳回路所谓并联式防跳, 即防跳继电器KO 的电压线圈并联在断路器的合闸回路上(如图2 所示).例如一个持久的合闸敕令消失时, 合闸整流桥输出经Y3, S2, S3, S1, KO (2—1) 接通.断路器合闸后, 并联在合闸回路的帮助接点S3′闭合, 启动防跳继电器KO , KO 接点即由2—1 地位切换到4—1 地位, 断开合闸回路并保持.若此时线路或装备故障, 继电破坏动作跳闸.但因为合闸回路已靠得住断开, 从而防止了开关跳跃.2.3弹簧储能式防跳回路如图3, 当一个持久合闸敕令到来时, 合闸电流经SK 或HJ 经由过程S3, K1, K1, S2, S1, YA 1 接通开关合闸.合闸后弹簧机构开端储能, 并联在合闸回路的弹簧储能帮助开关S3 常闭点接通防跳继电器K1, K1 的常开点自保, 常闭点断开合闸回路.若此时线路或装备故障, 继电破坏动作跳闸, 因为合闸回路已靠得住断开, 有用地防止了开关跳跃.2.4跳闸线圈帮助接点式防跳回路如图4 所示, 在合闸进程中消失短路故障时, 破坏装配使断路器跳闸, 由跳闸线圈操动的常开帮助接点TQ 2 闭合, 保持跳闸线圈持续通电.跳闸线圈的常闭帮助接点TQ 1 断开, 割断合闸回路, 假如此时合闸敕令持续消失, 也不会使断路器再次合闸.合闸敕令解除后, 跳闸线圈掉电, 接线恢回复复兴来状况.3运用进程中需留意的问题a1 对于没有防跳装配的断路器应加装电气防跳回路, 串联式防跳回路机能最优, 应优先采用, 可收到一举两得的后果.b1 串联式防跳继电器的启动电流线圈应按敏锐度不小于2 选型, 且安装时应留意电流线圈与电压线圈的极性一致.c1 当破坏装配内部和开关操作机构都有电气防跳回路时, 推举采用破坏装配内部的防跳回路, 而将操作机构中的防跳回路甩掉落, 如许运用靠得住, 破坏便利.d1 对于弹簧储能式操作机构, 有人以为其储能机构本身已具有防跳功效, 似乎不必再加电器防跳回路.但储能机构并不能防止因合闸接点粘连而造成的开关跳跃, 又没有防止破坏出口接点断弧销毁的功效, 所以照样加装电气防跳回路为好.。
断路器内部防跳继电器原理
断路器内部防跳继电器原理引言:断路器是一种用于保护电路免受过载和短路等故障的电气设备。
在断路器的内部,通常配备了一种称为防跳继电器的装置,它起着监测电流和控制断路器动作的重要作用。
本文将详细介绍断路器内部防跳继电器的原理和工作机制。
一、防跳继电器的作用防跳继电器是一种电气装置,用于监测电路中的电流,并在电流超过设定值时触发断路器的动作。
其主要作用是防止电路过载和短路引起的故障,保护电气设备和电路的安全运行。
二、防跳继电器的原理防跳继电器的原理基于电流的磁场效应和电磁感应定律。
当电流通过继电器的线圈时,会在继电器内部产生一个磁场。
根据电磁感应定律,当电流发生变化时,磁场也会发生变化,从而在继电器中产生感应电动势。
这个感应电动势会驱动继电器内部的机械结构,进而触发断路器的动作。
三、防跳继电器的工作机制防跳继电器通常由线圈、触点和机械结构组成。
当电流通过继电器的线圈时,线圈内部产生的磁场会吸引触点闭合。
闭合的触点连接着断路器的控制电路,使得断路器处于闭合状态。
当电流超过设定值时,线圈内部的磁场强度增加,触点受到磁力的作用而打开。
一旦触点打开,断路器的控制电路中断,断路器迅速跳闸,切断电路。
四、防跳继电器的特点1. 灵敏性:防跳继电器能够快速感知电流的变化,并迅速触发断路器的动作,保护电路免受过载和短路等故障的影响。
2. 稳定性:防跳继电器经过精确的设计和调试,能够在各种工作条件下稳定可靠地工作。
3. 可调性:防跳继电器通常具有可调节的动作电流值,可以根据实际需要进行调整。
4. 耐久性:防跳继电器采用高质量的材料和先进的制造工艺,具有较长的使用寿命。
结论:断路器内部的防跳继电器是保护电路安全运行的重要组成部分。
它通过监测电流并在电流超过设定值时触发断路器的动作,有效地防止电路过载和短路引起的故障。
防跳继电器具有灵敏性、稳定性、可调性和耐久性等特点,能够在各种工作条件下可靠地工作。
通过深入了解防跳继电器的原理和工作机制,我们可以更好地理解断路器的工作原理,提高电路的安全性和可靠性。
断路器的防跳装置
断路器的“防跳”装置
1、断路器的“跳跃”
当操作控制开关KK使断路器合于存在永久性故障(如检修后地线未拆除)的电路时,会产生以下的过程:SA在合闸位置→SA1-3通→断路器合闸→继电保护动作.(SA把手未松开)断路器跳闸←出口继电器KOU 接点合这就会使断路器发生多次的“跳一合”,产生“跳跃”现象。
SA1-3接点卡住或自动合闸后KC接点粘住不返回,合于故障电路都可能发生断路器的跳跃现象。
断路器的跳跃危害很大,因为断路器多次断开和接通短路电流,就可能使断路器损坏甚至引起严重事故,同时也使电力系统的正常工作受到很大的影响,所以断路器应有“防跳”措施。
2、专用继电器的电气防跳
对于线路上的断路器,因跳合闸的机会多并且装有自动重合闸,对防跳的要求要高一些,一般应加装专用继电器的电气防跳装置。
专用防跳继电器KLJ有两个线圈:串接于断路器跳闸回路的电流起动线圈和并接于KMC线圈上的电压自保持线圈。
当操作SA使断路器合于永久性故障电路的时候,其防跳原理可用下面的过程来说明:
SA在合闸位置→SA1-3通→断路器合闸→继电保护动作→①,②:
①Yoff 线圈通电→断路器跳闸
②KJL(I)线圈通电→继电器KJL动作→a,b
a.KJL1通→KJL(V)线圈通电→继电器KJL自保持直至SA1-3
断开。
b.KJL2 断→切断KMC 线圈回路。
接点KJL3的作用是防止KOU接点先于QF2接点复归而烧坏,电阻R的作用是使并接的信号继电器能可靠动作。
但KJL3接点回路有可能引起跳闸线圈烧毁的事故,有关分析及采取的措施将在下面论述。
浅析断路器防跳保护原理及试验方法
浅析断路器防跳保护原理及试验方法摘要:断路器的防跳电路可防止断路器由于某种原因(即跳闸)而多次断开。
如果防跳电路不完善,可能会降低断路器的切断能力并损坏机构。
如果连接到故障点,它甚至可能导致开关爆炸并对系统造成影响,从而威胁到人员和设备的安全。
断路器跳闸有两种情况。
(1)断路器连接故障点时,保护动作使其跳闸。
如果此时关闭脉冲尚未解除,断路器将再次关闭,从而导致断路器多次跳闸。
(2)断路器机构出现故障时,断路器不能正常关闭。
如果此时断路器的关闭脉冲尚未解除-此时断路器多次关闭,断路器跳闸。
关键词:浅析;断路器;防跳保护原理;试验方法引言电力系统的正常运行尤为重要,作为电力系统的主要组成部分之一,加强断路器故障研究可以有效确保电力系统的正常和安全供电,从而促进我国电力工业的可持续发展。
一、断路器机构防跳原理某地区220 kv变电站断路器由平高开关设备有限公司制造255l型断路器,其保护装置为瑞士南方共同保证生产的psl-621 u,目前使用防爆盒,断路器本身具有机构防爆功能,前一机构的防爆继电器线圈没有两次连接根据反措施要求,操作人员将防跳断路器改为机构防跳保护,拆除原来的防跳保护回路,并将防跳继电器的第二行恢复到断路器机构盒中。
此时断路器S1的辅助常开触点闭合,闭合顺序未返回,闭合脉冲仍存在,抗干扰继电器线圈回路定向,闭合回路中的辅助常闭触点断开,闭合回路断开。
当断路器意外触发时,断路器处于单独的位置,辅助触点常闭触点,此时,尽管存在闭合脉冲,但防跳继电器仍保持打开,辅助触点常闭触点仍处于打开状态,因此闭合回路断开,断路器无法断开。
二、防跳保护类型断路器防跳保护主要采用2种方法实现:①加装防跳继电器。
根据防跳继电器安装位置的不同,又分为操作箱防跳和断路器本体防跳。
考虑到有可能出现就地汇控柜手合接点粘连,且就地手合回路不经操作箱继电器重动输出。
一般情况下,断路器本体操作机构和保护装置的操作箱均设有“防跳”回路,且保护装置的控制回路中设有跳、合闸线圈监视回路,如三者同时使用容易相互影响,若使用不当,则会使断路器产生不可靠动作[4]。
断路器防跳回路的动作原理及故障处理
断路器防跳回路的动作原理及故障处理发表时间:2019-01-18T10:23:40.063Z 来源:《河南电力》2018年15期作者:山江涛陈刚[导读] 断路器控制回路多种多样,其防跳回路基本设计思路都是断开合闸回路山江涛陈刚(国网安康供电公司陕西安康 725000)摘要:断路器控制回路多种多样,其防跳回路基本设计思路都是断开合闸回路,但其实现方式却不尽相同。
根据多年的二次回路检修经验,对目前广泛采用的防跳回路接线和原理给予介绍,并就实际应用中的故障排查进行探讨。
关键词:防跳;故障处理一、断路器防跳的概念及作用所谓的防跳,是指“防止跳跃”。
跳跃是指断路器在合闸于故障线路时,如果操作控制开关未复归或控制开关触点、自动装置触点粘连,此时继电保护动作使断路器跳闸,发生的多次“跳-合”现象。
断路器防跳,就是利用操动机构本身的机械闭锁或另在操作接线上采取措施,以防止这种跳跃现象的发生。
二、防跳回路的典型接线及防跳的动作原理常用的防跳回路有两种:串联式防跳回路和并联式防跳回路,比较少见还有弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。
以下仅就常用的两种防跳回路进行分析。
1.串联式防跳回路串联式防跳,其防跳功能的起动由串接在跳闸回路中的防跳继电器TBJ电流起动线圈实现。
TBJ是一个双线圈继电器,由串接与跳闸回路的电流启动线圈TBJ,和接于防跳回路的电压自保持线圈TBJV组成。
在跳闸过程中,当TJ闭合接通TBJ回路时,防跳回路中的TBJ2闭合,电压自保持线圈启动,TBJV2闭合,TBJV1断开。
如果在保护跳闸期间,HJ发生粘连,HJ->LP2->TBJV2->TBJV这条回路接通,TBJV电压自保持,使得TBJV1始终断开,合闸回路始终处于断开状态。
这也就达到了防跳的目的:将断路器闭锁在跳闸状态。
如果跳闸完成后没有跳令存在,则在断路器完成分闸后,跳闸回路被DL常开接点断开,TBJ电流线圈失电,此时由于HJ是断开的,不能形成TBJV电压自保持,复归。
断路器电气防跳的基本原理与应用
第二 ,对 于 电流 启动 、 电压 保持 式 的 电气 防跳 回路还有 一 项重 要功 能 ,就 是 防止 因跳 闸回路 的断 路 器辅助 接 点调整 不 当 ( 位过慢 ),造 成保 护 出 变 口接 点先断 弧而烧 毁 的现象 。这种 现象 对于微 机保
护 装 置 来 说是 不 可 容 忍 的 ,而 这 一 点 却常 被 人 们
功 能。
线 圈 并保 持 。如 果合 闸脉 冲 3 解 除 ,例 如控 制 开 未 关未 复归或 控制 开关触 点 、 自动装 置出点卡住 等 ,
 ̄ T J 电压 线 圈 自保 持 , 其触 点T J 断开合 闸回 J B的 J B2 路 ,断路 器不 能再次 合 闸,从而达 到防跳 目的。另 外 , 当T J B 启动 后 ,其 并联 于保 护 出 口的常开 接 点
断路器 又 叫空气 开关 ,具 有短路 保护 ห้องสมุดไป่ตู้过 载保
护 功 能 。 在 电器 超 载 或 非 正 常运 行 中 ,如 出现 故
圈并联 ( 图1 示 )。当控制 开关K 5 8 如 所 K — 接通 ,是
断路 器合 闸后 ,如果合 闸到 故障线 路或设备 上 ,则
保 护 动作 ,其触 点B J C 闭合 ,使 断路 器跳 闸 ,此 时
防跳 继 电器T J 电流 线 圈启 动 ,T J B 的 B 的常 闭接 点 T J 断开合 闸回路 ,另一对 常开接 点T J 接 通 电压 B2 B1
障 ,会 自动 断 开 开关 ,起 到 保 护 电器和 线 路 的作 用 ;另 外 带 有 漏 电保 护 的 断路 器 , 具 有漏 电保 护
缘 下 降 、油温 上升 ,严重 时会 引起断路 器发 生爆 炸
断路器本体防跳回路原理
断路器本体防跳回路原理详解1. 引言断路器是电力系统中保护装置的一种,主要用于预防电路过载和短路,保证电力系统的安全运行。
断路器通常由断路器本体和辅助触头组成,而断路器本体中的防跳回路则起到了重要的作用。
本文将详细解释断路器本体防跳回路的基本原理。
2. 断路器本体结构断路器本体是断路器的主要组成部分,它由固定触头、触发机构、分合闸机构和电磁铁等组件构成。
2.1 固定触头固定触头是断路器本体中的触头之一,它固定在断路器的固定触头腔中。
固定触头的主要作用是提供电流的进出口。
2.2 触发机构触发机构是断路器本体中的关键部件,它负责控制断路器的开合动作。
触发机构通常由电磁铁和机械传动机构组成。
2.3 分合闸机构分合闸机构是断路器本体中的另一个重要部件,它用于实现断路器的分合闸动作。
分合闸机构通常由机械传动机构和弹簧机构组成。
2.4 电磁铁电磁铁是断路器本体中的一个关键元件,它由线圈和铁芯组成。
当电磁铁通电时,会在铁芯上产生强磁场,从而引起机械传动机构的运动。
3. 断路器本体防跳回路原理断路器本体防跳回路是断路器中的一种保护机制,它的主要作用是防止断路器在分闸或合闸时因异常情况而造成的跳闸回路。
断路器本体防跳回路的设计原理如下:3.1 被动触发机构断路器本体防跳回路采用了被动触发机构的设计,即断路器只有在电力系统中存在异常情况时才会自动跳闸。
异常情况包括电流过载、短路、接地故障等。
3.2 过电流保护装置断路器本体防跳回路中通常配备了过电流保护装置,该装置能够监测电力系统中的电流大小,并根据设定的保护参数来判断是否存在过电流情况。
当电流超过设定值时,过电流保护装置会自动触发断路器的分闸动作。
3.3 短路保护装置除了过电流保护装置外,断路器本体防跳回路还配备了短路保护装置。
短路保护装置能够检测电力系统中的短路故障,并根据设定的保护参数来判断是否存在短路情况。
当检测到短路故障时,短路保护装置会立即触发断路器的分闸动作。
断路器防跳原理分析与故障回路改造
断路器防跳原理分析与故障回路改造摘要:断路器在运行的过程中,经常会发生跳闸现象,影响电网的安全运行。
为了防止手合于故障时,合闸接点粘连导致断路器不停“合—分—合—……”的跳跃现象,因而需要在断路器控制回路中设计防跳回路。
目前的断路器防跳主要包括操作箱防跳和断路器本体防跳。
本文首先对防跳回路研究,其次探讨断路器出现跳跃现象的原因,最后就防跳回路故障处理方法进行研究,该研究结果可为同类断路器控制回路故障分析提供参考和借鉴。
关键词:断路器;防跳;永久性故障引言在电力系统中,断路器是开断故障电流的重要设备,其可靠性关系着整个电力系统的安全稳定运行。
高压断路器在运行过程中的内部缺陷很难发现,停电查找又会损失负荷。
因此,对高压断路器开展故障诊断对于提高供电可靠性和减少停电时间具有重要意义。
针对当前服役运行的设备按照“一切事故可以预防”的理念,加强运维,尽早提前发现设备缺陷并及时处理。
1防跳回路防跳回路分为两类,一类是操作箱内的防跳回路,另一类是机构箱内的防跳回路。
防跳回路存在的意义是防止断路器出现跳跃现象,即合闸命令未复归(合闸触点粘连),或者合闸机械结构出现卡死的情况下,当出现短路故障跳闸时,断路器出现反复分闸、合闸的现象;或是断路器合闸命令未解除的情况下,当断路器机构出现脱扣,无法正常合闸时,断路器出现多次分合现象。
跳跃现象会导致断路器继电器损坏,绝缘下降,甚至造成断路器发生爆炸,因此防跳回路是断路器控制回路中必不可少的重要回路。
操作箱防跳回路启动方式和机构箱不同。
操作箱防跳继电器由跳闸回路启动。
在合闸触点(手合或者重合)发生故障粘连时又出现故障跳闸,保护动作启动操作箱内的防跳回路,断开合闸回路,从而有效防止断路器跳跃的发生。
机构箱防跳回路由合闸回路启动。
防跳继电器串接断路器辅助接点,在断路器完成合闸后,辅助接点闭合,防跳继电器将励磁,并断开它连接在合闸回路中的常闭接点,从而断开合闸回路,也防止断路器跳跃故障的发生。
断路器中的防跳原理
断路器中的防跳原理断路器是一种用来保护电路的电气装置,能够在电路过载或短路时自动切断电流,以保护电器设备和人身安全。
防跳原理是指在电流达到设定值时,断路器能够快速切断电流,防止过流对电路和设备造成损坏。
断路器的防跳原理主要包括过载保护和短路保护两个方面。
首先是过载保护。
过载是指电路中电流超过了其额定值,这通常是由于电器设备过多或者电器设备过于耗电导致的。
当电流超过了设定的额定值时,断路器会迅速切断电流,以防止电路和设备受到损坏。
过载保护的原理是利用热保护装置,即热释放型保护器(也称热磁式断路器),通过电流通过的时间和大小来判断电路是否过载。
热释放型保护器内部有一个受热片,当电流通过断路器时,通过热器和热透传材料将热传递给受热片。
受热片会随着电流的增大而发热,当电流超过额定值时,受热片的温度升高,超过一定温度时,受热片会向下弯曲,触碰到独立的断开触点,即切断电流。
这样,断路器就能迅速切断电流,以保护电路和设备的安全。
其次是短路保护。
短路是指电流在电路中直接从一点短路到另一点,这通常是由于电路中出现故障或者设备损坏导致的。
短路会造成电流异常急剧增大,很容易损坏电路和设备,甚至可能引起火灾。
断路器的短路保护原理是利用磁场作用,即磁性释放型保护器(也称热磁式断路器),通过电流的瞬时增大来判断电路是否发生短路。
磁性释放型保护器内部有一个电磁线圈,当电流通过断路器时,电流通过电磁线圈产生的磁场会使得磁芯产生磁化,电磁线圈周围的螺旋弹簧受到磁力的作用而收缩。
当电流超过额定值时,磁化程度超过一定程度,螺旋弹簧会引起动铁芯的移动,切断电流。
这样,断路器就能迅速切断电流,以保护电路和设备的安全。
综上所述,断路器的防跳原理是通过过载保护和短路保护来防止过流对电路和设备造成损坏。
过载保护通过热释放型保护器利用受热片对电流的时间和大小进行判断,短路保护则通过磁性释放型保护器利用电磁线圈对电流的瞬时增大进行判断。
当电流超过额定值时,断路器会迅速切断电流,以保护电路和设备的安全。
断路器本体防跳回路原理
断路器本体防跳回路原理一、断路器的基本原理1.1 断路器的作用断路器是一种用于保护电路和设备的电气开关装置,其主要作用是在电路发生过载、短路等故障时,能够快速切断电源,避免电气设备受到损害或引起火灾等事故。
1.2 断路器的分类根据其额定电流和使用场合不同,断路器可以分为低压断路器、中压断路器和高压断路器。
其中,低压断路器主要应用于家庭、商业和工业领域;中压断路器通常用于变电站和工业领域;高压断路器则主要应用于输电线路和变电站等大型场合。
1.3 断路器的组成一个完整的断路器通常由本体、触头系统、操作机构、弹簧机构、辅助触头等部分组成。
其中,本体是最重要的部分之一,它包括了静触头、动触头以及弧室等部分。
二、防跳回装置的作用及原理2.1 防跳回装置的作用在正常使用过程中,由于某些原因(如震动、温度变化等),断路器可能会发生跳回现象,即已经关闭的断路器重新合上。
这种情况下,如果电气设备没有得到及时的保护,就有可能会引起火灾等事故。
因此,为了避免这种情况的发生,需要在断路器中安装防跳回装置。
2.2 防跳回装置的原理防跳回装置主要由弹簧机构和防跳钩组成。
在正常使用过程中,当操作机构将断路器切断电源时,弹簧机构会将动触头向后拉开,并将防跳钩卡住固定触头。
这样一来,在弹簧机构受到外力作用(如震动)时,动触头就不会被拉回到原来的位置上去了。
三、断路器本体防跳回路原理3.1 断路器本体防跳回路的作用除了在操作机构中安装防跳回装置之外,还可以在断路器本体中设置一个防跳回电路来进一步增强其安全性能。
该电路能够检测到动触头是否已经完全脱离静触头,并在此基础上控制弹簧机构的动作,从而确保断路器在关闭后不会发生跳回现象。
3.2 断路器本体防跳回路的原理断路器本体防跳回电路主要由检测电路、控制电路和驱动电机组成。
在正常使用过程中,当操作机构将断路器切断电源时,弹簧机构会将动触头向后拉开,并将防跳钩卡住固定触头。
此时,检测电路会检测到动触头已经完全脱离静触头,并向控制电路发送信号。
浅析断路器防跳保护原理及试验方法
浅析断路器防跳保护原理及试验方法断路器是电力系统中的重要保护设备,用于断开电路并保护电气设备免受过电流或短路故障的损害。
在实际使用中,断路器会出现跳闸的情况,这可能是由于故障引起的,也可能是由于过载引起的。
为了提高断路器的可靠性和稳定性,需要进行断路器的防跳保护试验。
断路器的防跳保护原理主要包括以下几个方面:1.过电流保护:当电路中出现过电流故障时,断路器会迅速动作,切断电源,以防止故障进一步发展。
过电流保护可分为瞬时过电流保护和定时过电流保护两种,瞬时过电流保护适用于短路故障,定时过电流保护适用于过载故障。
2.热继电器保护:断路器内部设有热继电器,当电路中出现过载故障时,通过测量电路的电流,判断电路是否超过了预设的额定电流,当电流超过额定值时,热继电器会自动动作,切断电源。
3.短路保护:当电路中出现短路故障时,电流会迅速增大,超过断路器的额定电流容量,断路器会立即动作,切断电源。
断路器防跳保护试验的目的是验证断路器的保护功能是否正常、可靠。
试验方法主要包括以下几个方面:1.定值试验:通过改变电流大小和接入方式,验证断路器在不同工况下的动作性能是否符合设计要求,如过载试验、短路试验、振动试验等。
2.时间特性试验:通过测量断路器的动作时间,验证断路器的瞬时过电流保护和定时过电流保护的性能是否符合要求。
3.环境试验:在不同环境条件下,如高温、低温、潮湿等,验证断路器的可靠性和适应性,以及其对环境条件的影响。
以上试验方法都需要使用专业的试验设备和仪器,进行精确的测试和测量。
试验时需要注意安全,防止电路中的高压危险和其他意外事故的发生。
总之,断路器的防跳保护原理是通过瞬时过电流保护、定时过电流保护和热继电器保护等手段,对电路中的过电流、过载和短路等故障进行监测和保护。
断路器的防跳保护试验旨在验证其保护功能是否符合设计要求,通过定值试验、时间特性试验和环境试验等方法,对断路器进行全面的测试和评估。
这些试验对于保证断路器的可靠性和安全性具有重要意义。
浅析断路器防跳保护原理及试验方法
浅析断路器防跳保护原理及试验方法摘要:断路器是电力系统中重要的一次设备。
断路器防跳回路是保证断路器安全稳定运行的一种重要的二次回路,所谓防跳,不是“防止跳闸”,而是“防止跳跃”,断路器合闸后控制开关未返回,触点仍接通或保护自动装置合闸触点卡死情况下,同时发生永久性故障导致保护动作后断路器跳闸,此时合闸脉冲还未消失,断路器将会再次合闸,造成断路器连续分合的现象。
因此高压断路器必须设计正确的防跳回路,检修人员在检修过程中应能及时发现断路器防跳回路存在的故障缺陷并及时处理,而防跳保护是断路器的重要组成部分,防止合闸接点粘连时断路器再次发生故障,阻止电力系统事故进一步扩大。
本文阐述了防跳保护原理和类型,分析了防跳保护试验方法。
关键词:断路器;防跳;原理断路器是变电站重要的电气设备,断路器发生跳跃故障会造成断路器损伤,甚至引起断路器爆炸事故,在断路器运行过程中,由于控制开关原因或自动装置触点原因,在断路器合闸后,启动回路触点未断开,合闸命令一直存在,此时,如果继电保护动作,断路器跳闸,但由于合闸脉冲一直存在,则会在断路器跳闸后重新合闸。
如果线路故障为永久性故障,保护将再次将断路器跳开,持续存在的合闸脉冲将会使断路器再次合闸,如此将会发生多次的“跳–合”现象,这种现象就称为跳跃。
断路器发生跳跃故障对断路器非常危险,容易引起机构损伤,甚至引起断路器爆炸,造成事故扩大,所以必须采取闭锁措施。
一、概述断路器又叫空气开关,具有短路保护、过载保护功能。
在电器超载或非正常运行中,如出现故障,会自动断开开关,起到保护电器和线路的作用;另外带有漏电保护的断路器,具有漏电保护功能。
所谓的断路器跳跃是指,是指断路器的控制手柄在合闸位置,当线路存在故障时,继电保护装置动作于断路器跳闸,此时断路器发生再合闸、跳闸,多次重复动作的现象,称“跳跃”。
断路器跳开后又多次合闸的现象,势必造成绝缘下降、油温上升,严重时会引起断路器发生爆炸事故,危及设备和人身的安全。
防跳原理
“防跳跃”,就是开关当合闸回路出现故障时进行分闸,或短路事故未排除,又进行合闸(误操作),这时就会出现断路器反复合分闸,不仅容易引起或扩大事故,还会引起设备损坏或人身事故,所以高压开关控制回路应设计防跳。
防跳一般选用电流启动,电压保持的双线圈继电器。
电流线圈串接于分闸回路作为启动线圈。
电压线圈接于合闸回路,作为保持线圈,当分闸时,电流线圈经分闸回路起动。
如果合闸回路有故障,或处于手动合闸位置,电压线圈起启动并通过其常开接点自保持,其常闭接点马上断开合闸回路,保证断路器在分闸过程中不能马上再合闸。
防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持,这样可以减轻保护继电器的出口接点断开负荷,也减少了保护继电器的保持时间要求。
断路器跳跃一般有两种情况:1、主回路没有故障,由于断路器机构辅助触点不良,继电器触点卡住等原因。
2、主回路确有故障,断路器合于故障点,继电器保护动作是断路器跳闸,而这时断路器的操作把手尚未复归或自动装置的触点卡死等,从而使断路器发生多次跳合的现象。
断路器跳跃时,对供电系统会造成严重的影响,断路器本身也容易损坏甚至爆炸。
因此,在断路器的控制回路中,应装有防止跳跃的闭锁装置。
其原理如图:当控制开关SA5-8接通使断路器合闸后,如断路器保护动作,将使断路器跳闸,KL电流线圈通电,其触点KL1闭合。
如果此时合闸操作手把未复归或自动装置的触点卡住,则KL的电压线圈通过KL1触电自保持,其触点KL2将合闸回路断开,使断路器不知多次合闸而发生跳跃。
防跳继电器的工作原理2007-02-26 16:5135kV及以上的断路器,常采用“电气防跳”。
此种防跳继电器有有两个线圈,一个是供启动用的电流线圈,接在跳闸回路中;另一个是自保持用的电压线圈,通过本身的常开触点(TBJ1)接入合闸回路。
当合闸过程中,如正遇永久性故障,因而保护出口继电器触点BCJ 闭合,断路器跳闸,并起动防跳继电器TBJ。
若控制开关手柄(合闸按钮)未复归或其触点被卡住,以及自动合闸装置的合闸触点被卡住(没有分开),由于防跳继电器的触点TBJ1已经闭合,致使TBJ的电压线圈带电,起自保持的作用。
断路器防跳原理
首先你要明白一个概念,防跳回路,实际上是防合,防止断路器合上后再跳开产生“跳跃”,因此,当故障消失,保护装置没有跳令的时候,当然允许合闸,不知道你有没有做过防跳回路的测试,它的方法就是,保持跳闸指令,合令发而合不上,这就算有效;一、防跳回路的作用:1、防止因控制开关或自动装置的合闸接点未能及时返回例如操作人员未松开手柄, 自动装置的合闸接点粘连而正好合闸在故障线路和设备上, 造成断路器连续合切现象;2、对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当变位过慢 , 造成保护出口接点先断弧而烧毁的现象;二、常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等;国产断路器多采用串联式防跳回路防跳回路的典型接线:断路器多采用并联式防跳回路;其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用微机保护装置不可缺少的技术条件;其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁;三、串联式防跳回路所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中;电压保持线圈与断路器的合闸线圈并联;当合闸到故障线路或设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持;若此时SK 5—8 或HJ 接点不能返回而继续发出合闸命令, 由于合闸回路已被断开, 断路器不能合闸, 从而达到防跳目的;另外,当TBJ 启动后, 其并联于保护出口的常开接点闭合并自保, 直到“逼迫”断路器常开辅助接点变位为止,有效地防止了保护出口接点断弧;串联式防跳回路,如图;四、并联式防跳回路所谓并联式防跳, 即防跳继电器KO 的电压线圈并联在断路器的合闸回路上如图2 所示;例如一个持久的合闸命令存在时, 合闸整流桥输出经Y3, S2, S3, S1, KO 2—1 接通;断路器合闸后, 并联在合闸回路的辅助接点S3′闭合, 启动防跳继电器KO , KO 接点即由2—1 位置切换到4—1 位置, 断开合闸回路并保持;若此时线路或设备故障, 继电保护动作跳闸;但由于合闸回路已可靠断开, 从而防止了开关跳跃现在,一般都采用串联防跳;断路器自身带防跳回路的,应取消回路上的防跳,以免产生寄生回路;。
断路器机构防跳原理及应用实例
断路器机构防跳原理及应用实例摘要:本文介绍了生产实际中常出现的几种断路器机构防跳错误接线,分析了这几种错误接线方式的弊端,总结经验提出了可靠可行的机构防跳典型接线方法。
关键词:防跳断路器0 引言防跳,是高压断路器控制回路中非常重要的回路,顾名思义就是防止跳跃。
在高压断路器合闸操作中,如果控制断路器未复归或者自动装置触点被粘死,将会导致合闸触点未返回而一直闭合,此时如果保护动作,断路器跳闸后又会合闸,如此就会反复多次“跳-合”现象,称之为跳跃。
断路器如果发生跳跃,将会造成断路器开端能力下降,导致断路器损坏,甚至爆炸。
因此防跳回路是断路器控制回路中不可或缺的部分。
采用断路器机构防跳回路时,操作箱(插件)跳位监视应串联断路器常闭辅助接点、断路器机构防跳继电器常闭接点后接入合闸回路,监视其完整性,防止跳位继电器被保持。
1断路器机构防跳的不正确接线典型案例在实际工程实践中,由于历史原因,存在各种各样不符合规范要求的防跳回路,笔者根据十几年的工作经验,总结了数种,供读者参考。
1.1跳位监视回路只监视断路器位置参见附图1,这种接线在老式保护与断路器的配合中可能会出现,已经不多见了。
这种回路接线没有监视到防跳继电器FTJ和合闸线圈HQ的工作情况,未反应控制回路的实际情况。
1.2跳位监视回路只监视断路器位置及合闸线圈附图2的这种回路接线方法无法有效监视到防跳继电器,会造成防跳继电器FTJ动作后无法断开TWJ监视回路,导致断路器控制回路断线不能可靠发出。
1.3与机构防跳配合失当的一种接线方式1附图3这种接线方式虽然监视了完整的合闸回路,但是依然存在与防跳配合不当的严重问题。
举个例子,当合闸成功且合闸接点粘连,此时防跳继电器FTJ启动并形成自保持。
TWJ继电器与FTJ继电器形成回路,如果两者电阻配合不当,则TWJ继电器会启动,相关接点就会反映断路器处于分位,但是实际上断路器处于合位。
1.4与机构防跳配合失当的一种方式2附图4虽然解决了附图3部分问题,在TWJ继电器与合闸出口107之间串接一个反映断路器位置的动断辅助接点QF。
断路器防跳回路原理
断路器防跳回路原理
断路器是电力系统中常用的一种保护设备,它能够在电路发生故障时迅速切断电源,保护电器设备和人身安全。
但是,在某些情况下,断路器可能会出现跳回的现象,即在故障被排除后,断路器仍然无法合上,需要手动操作才能恢复正常。
这种情况下,就需要采用断路器防跳回路来解决问题。
断路器防跳回路的原理是利用电磁铁的作用,使得断路器在故障被排除后能够自动合上。
具体来说,当断路器跳闸时,防跳回路中的电磁铁会被激活,吸引断路器上的铁芯,使得断路器保持在断开状态。
当故障被排除后,电磁铁会自动断电,断路器上的铁芯也会被释放,断路器就能够自动合上了。
断路器防跳回路的设计需要考虑多种因素,如电磁铁的选型、电路的稳定性等。
一般来说,电磁铁的选型需要考虑其吸引力和功率消耗之间的平衡,以及其在高温环境下的可靠性。
电路的稳定性则需要考虑电源的稳定性、电容电感的选择等因素。
断路器防跳回路是一种非常重要的保护措施,能够有效地避免断路器跳回的现象,保障电力系统的正常运行。
在实际应用中,需要根据具体情况进行设计和调试,以确保其稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
断路器防跳原理 Revised as of 23 November 2020
首先你要明白一个概念,防跳回路,实际上是防合,防止断路器合上后再跳开产生“跳跃”,因此,当故障消失,保护装置没有跳令的时候,当然允许合闸,不知道你有没有做过防跳回路的测试,它的方法就是,保持跳闸指令,合令发而合不上,这就算有效。
一、防跳回路的作用:
1、防止因控制开关或自动装置的合闸接点未能及时返回(例如操作人员未松开手柄, 自动装置的合闸接点粘连) 而正好合闸在故障线路和设备上, 造成断路器连续合切现象。
2、对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。
二、常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。
国产断路器多采用串联式防跳回路
防跳回路的典型接线:
断路器多采用并联式防跳回路。
其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用微机保护装置不可缺少的技术条件。
其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。
三、串联式防跳回路
所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中。
电压保持线圈与断路器的合闸线圈并联。
当合闸到故障线路或设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持。
若此时SK (5—8) 或HJ 接点不能返回而继续发出合闸命令, 由于
合闸回路已被断开, 断路器不能合闸, 从而达到防跳目的。
另外,当TBJ 启动后, 其并联于保护出口的常开接点闭合并自保, 直到“逼迫”断路器常开辅助接点变位为止,有效地防止了保护出口接点断弧。
串联式防跳回路,如图。
四、并联式防跳回路
所谓并联式防跳, 即防跳继电器KO 的电压线圈并联在断路器的合闸回路上(如图2 所示)。
例如一个持久的合闸命令存在时, 合闸整流桥输出经Y3, S2, S3, S1, KO (2—1) 接通。
断路器合闸后, 并联在合闸回路的辅助接点S3′闭合, 启动防跳继电器KO , KO 接点即由2—1 位置切换到4—1 位置, 断开合闸回路并保持。
若此时线路或设备故障, 继电保护动作跳闸。
但由于合闸回路已可靠断开, 从而防止了开关跳跃
现在,一般都采用串联防跳。
断路器自身带防跳回路的,应取消回路上的防跳,以免产生寄生回路。
