CT极性判别方法
关于CT极性的几种实用判别方法及注意事项

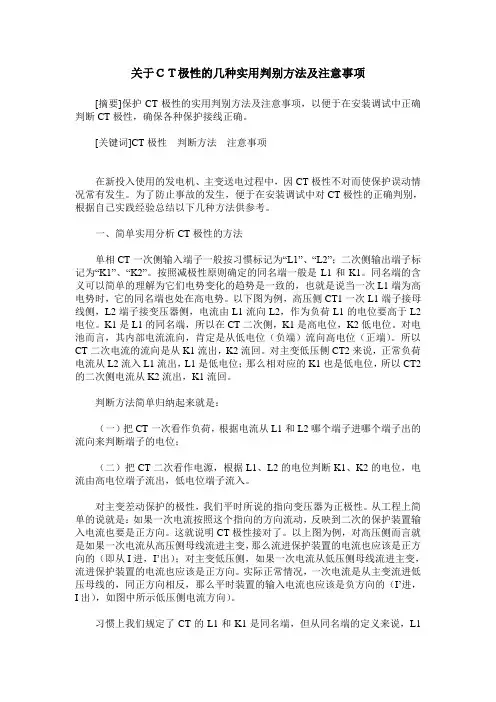

关于ＣＴ极性的几种实用判别方法及注意事项[摘要]保护CT极性的实用判别方法及注意事项，以便于在安装调试中正确判断CT极性，确保各种保护接线正确。
[关键词]CT极性判断方法注意事项在新投入使用的发电机、主变送电过程中，因CT极性不对而使保护误动情况常有发生。
为了防止事故的发生，便于在安装调试中对CT极性的正确判别，根据自己实践经验总结以下几种方法供参考。
一、简单实用分析CT极性的方法单相CT一次侧输入端子一般按习惯标记为“L1”、“L2”；二次侧输出端子标记为“K1”、“K2”。
按照减极性原则确定的同名端一般是L1和K1。
同名端的含义可以简单的理解为它们电势变化的趋势是一致的，也就是说当一次L1端为高电势时，它的同名端也处在高电势。
以下图为例，高压侧CT1一次L1端子接母线侧，L2端子接变压器侧，电流由L1流向L2，作为负荷L1的电位要高于L2电位。
K1是L1的同名端，所以在CT二次侧，K1是高电位，K2低电位。
对电池而言，其内部电流流向，肯定是从低电位（负端）流向高电位（正端）。
所以CT二次电流的流向是从K1流出，K2流回。
对主变低压侧CT2来说，正常负荷电流从L2流入L1流出，L1是低电位；那么相对应的K1也是低电位，所以CT2的二次侧电流从K2流出，K1流回。
判断方法简单归纳起来就是：（一）把CT一次看作负荷，根据电流从L1和L2哪个端子进哪个端子出的流向来判断端子的电位；（二）把CT二次看作电源，根据L1、L2的电位判断K1、K2的电位，电流由高电位端子流出，低电位端子流入。
对主变差动保护的极性，我们平时所说的指向变压器为正极性。
从工程上简单的说就是：如果一次电流按照这个指向的方向流动，反映到二次的保护装置输入电流也要是正方向。
这就说明CT极性接对了。
以上图为例，对高压侧而言就是如果一次电流从高压侧母线流进主变，那么流进保护装置的电流也应该是正方向的（即从I进，I’出）；对主变低压侧，如果一次电流从低压侧母线流进主变，流进保护装置的电流也应该是正方向。
500kV变压器CT极性确定新策略

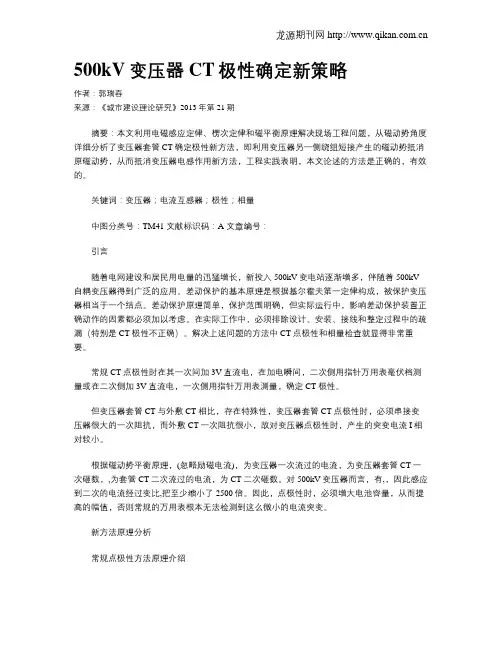

500kV变压器CT极性确定新策略作者：郭瑞春来源：《城市建设理论研究》2013年第21期摘要：本文利用电磁感应定律、楞次定律和磁平衡原理解决现场工程问题，从磁动势角度详细分析了变压器套管CT确定极性新方法，即利用变压器另一侧绕组短接产生的磁动势抵消原磁动势，从而抵消变压器电感作用新方法，工程实践表明，本文论述的方法是正确的，有效的。
关键词：变压器；电流互感器；极性；相量中图分类号：TM41 文献标识码：A 文章编号：引言随着电网建设和居民用电量的迅猛增长，新投入500kV变电站逐渐增多，伴随着500kV 自耦变压器得到广泛的应用。
差动保护的基本原理是根据基尔霍夫第一定律构成，被保护变压器相当于一个结点。
差动保护原理简单，保护范围明确，但实际运行中，影响差动保护装置正确动作的因素都必须加以考虑。
在实际工作中，必须排除设计、安装、接线和整定过程中的疏漏（特别是CT极性不正确）。
解决上述问题的方法中CT点极性和相量检查就显得非常重要。
常规CT点极性时在其一次间加3V直流电，在加电瞬间，二次侧用指针万用表毫伏档测量或在二次侧加3V直流电，一次侧用指针万用表测量，确定CT极性。
但变压器套管CT与外敷CT相比，存在特殊性，变压器套管CT点极性时，必须串接变压器很大的一次阻抗，而外敷CT一次阻抗很小，故对变压器点极性时，产生的突变电流I相对较小。
根据磁动势平衡原理，(忽略励磁电流)，为变压器一次流过的电流，为变压器套管CT一次砸数，,为套管CT二次流过的电流，为CT二次砸数。
对500kV变压器而言，有,，因此感应到二次的电流经过变比,把至少缩小了2500倍。
因此，点极性时，必须增大电池容量，从而提高的幅值，否则常规的万用表根本无法检测到这么微小的电流突变。
新方法原理分析常规点极性方法原理介绍500kV变压器多采用三台单相自耦变压器组成的变压器组，故分析单相变压器套管CT极性点法即可。
如图1：图1：单相线圈加电时原理接线图当开关K闭合瞬间，有突变电流I流过变压器线圈，产生变化的磁通Φ,在变压器线圈中将产生感应电动势e,此线圈电势的大小与磁链Ψ随时间变化的快慢有关。
ct极性接线检查 - 互感器
ct极性接线检查 - 互感器
电流互感器应用于交流回路中，在交流回路中电流的方向随时间在改变。
所谓电流互感器的极性，是指某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，则称此极性为同极性端或同名端，用符号“*”、“-”或“.”表示。
（亦可理解为一次电流与二次电流的方向关系）。
按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。
在接线中L1和K1称为同极性端，L2和K2也为同极性端。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
电力系统保护、励磁用CT接线采用三相完全星形接线，需要注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备，但是严禁多点接地。
两点接地二次电流在继电器前形成分路，会造成继电器不动作。
因此，在《继电保护技术规程》中规定对于有几组电流互感器连接在一起的保护装置，则应在保护屏上经端子排接地，如变压器的差动保护，并且几组电流互感器组合后只有一个独立的接地点。
CT极性讲义
CT极性讲义一、电流互感器的极性定义当一、二次绕组中，同时由同极性端子通入电流时，它们在铁芯中所产生磁通的方向应相同。
例如：L1与L2为同极性端、L2、K2为同极性端（一次绕组接交流电，二次绕组接负载，在同一瞬间，一次电流流入的端子与二次电流流出的端子）。
即当系统一次电流从极性端子L1流入时，在二次绕组中感应出的电流应从极性端子L2流出。
在一次绕组中通常选取L1流向L2为正，而二次绕组中K2流向K1为正。
极性标注按照减极性原则二、电流互感器的准确级电流互感器的准确级是指在规定的二次负载范围内，一次电流为额定值时，电流的最大误差，用百分比数表示。
准确级分为02.，0.5，1.3.10（10P或10P10或10P20）等5级。
其中0.2，0.5，1级为测量级；3，10（10P或10P10或10P20）为保户级i，括号内为IEC规定，10P中的P表示保护，10P10、10P20后边的10和20表示一次电流与额定电流的倍数。
准确级一次电流占额误差极限定电流的百分电流误差（%）角误差比（%）0.21020100-1200.51020100-12011020100-12031050-12050-1200.50.350.21.00.750.52.01.51.03.010.0201510601504012010080无规定无规定计量和测量仪表使用的电流互感器为0.5、0.2级，只作为电流、电压测量使用的电流互感器可以用1.0级，对于非重要的测量允许使用3.0级，差动保护采用10.0级。
三、电流互感器二次回路的基本要求1.电流互感器接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。
2.为防止电流互感器以、二次绕组之间绝缘损坏而被击穿时，高电压侵入二次回路危及人身和设备安全，二次侧应有且只能有一个可靠的接地点，不允许有多个接地点，否则会使继电保护拒绝动作或仪表测量不准确。
由几组电流互感器二次绕组合成的电流回路，如差动保护，接地点宜选在控制室。
电流互感器极性判别汇总.
谢谢观看，敬请指导！
张金伟
摘要：对某变电站试运行过程中主变带负荷判 方向时出现的故障进行详细的分析和论证，阐述 了电流互感器在主变保护中各绕组极性的接法， 即当CT极性端P1 在母线侧，P 2在变压器侧时， CT绕组极性采用正极性接法;当CT极性端P2 在 变压器侧，P 1在母线侧时，CT绕组极性采用反 极性接法。进而延伸电流互感器在线路保护中各 绕组极性的接法，最后归纳出变电站中不同用途 的电流互感器极性的接法 此结论可供Z-程技术 人员在事故分析时参考，或在建设变电站中作为 电流互感器接线的借鉴。
3.2测量、计量CT绕组极性接法 线路测量、计量CT绕组极性接法也是以反映 功率为事实，原则是录波CT绕组极性与变压器测 量、计量CT绕组极性接法一致为正极性接法。
3.3母差CT绕组极性接法 母差保护保护的对象是母线，因此所有母 差CT绕组极性接法统一就行了，即全部正极性接 法或者全部反极性接法。
(低压侧未投)。
变压器侧电流互感器
线路侧电流互感器
因变压器本期只投高中压侧， 因此其差流就是高中 压两侧电流的矢量和。
变压器正常运行时，无差流，计算出的结果正确， 证明差动保护用CT绕组极性接法正确。
2.1差动、后备保护极性接法以上对试运行主变带 负荷判方向试验数据进行了分析、验证，那么主变 差动保护、后备保护、测量、计量等CT绕组的极性 接法该如何接才正确呢?下面我们对其进行原理分 析：要弄清差动、后备保护CT绕组极性接法，必须 先弄清楚其保护对象，其次是它的极性端朝向，差 动保护的保护对象是变压器，后备保护的保护对象 也是变压器，当后备保护要保护母线而不是变压器 时，保护装备会用软件对其进行相位和幅值补偿， 但要求其CT绕组接法必须以保护变压器为正。现在 的保护装置对CT绕组极性接法有如下要求：
CT、PT极性
一、ct一般采用减极性接法。
即：当一次电流从P1流入、P2流出时，二次电流是从S1流出、S2流入。
一般现场ct外观均能看到一次极性P1,P2。
二，关于ct极性判别，现场一般有2种方法可以判别
1，一次通流，在一次回路上加一定电流检测差动保护2侧或者3侧电流，判定ct极性是否配合。
2，用电池在ct 2侧一次回路上点动，ct 二次侧接微安表观察指针偏转方向判断ct极性。
三，需要强调的是：单独的ct 极性判别没有意义，比如差动保护2侧ct 极性需要配合得当才为正确，测量、计量用ct 极性要与电压极性相配合才为正确，失磁，功率，阻抗等保护用ct 也要与电压极性相配合才为正确。
用干电池和一个指针式万用表，如下图就可以了，注意电池的正负极，观察毫安表的偏转方向，毫安表的指示为正，指针右摆，然后回零，则L1和K1同极性。
在实际工程应用中，规定互感器采用减极性标注的方法如下：即同时从一二次绕组的同极性端通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。
当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标
准。
这样规定的电流互感器同名端的电流，根据电磁感应定律，在某一时刻，当一侧电流作为电源从同名端流入时，另一侧作为负荷则从同名端流出，这样标注的电流方向，一、二次电流认为是同相位。
若两侧TA的*端均在母线侧，当流过负荷电流时，一次电流一个从*流入，另一个从*流出，二次电流相位相反，和电流为零。
CT极性、接线方式演示教学
C T极性、接线方式接线系数:指故障时反应到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值 / 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。
接线系数的大小反映的是电线连接的牢固程度.接线系数越大,线路连接越牢固.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数 wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。
它决定于继电保护装置的接线方式。
对于星型接线时为1；对于两电流差接线时为1.732.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或 1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
（也可理解为一次电流与二次电流的方向关系）。
按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为K2。
在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。
其三种标注方法如图 1 所示。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。
CT极性、接线方式
接线系数:指故障时反应到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值/ 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。
接线系数的大小反映的是电线连接的牢固程度.接线系数越大,线路连接越牢固.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。
它决定于继电保护装置的接线方式。
对于星型接线时为1；对于两电流差接线时为1.732.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
（也可理解为一次电流与二次电流的方向关系）。
按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。
在接线中L1 和K1 称为同极性端，L2 和K2 也为同极性端。
其三种标注方法如图1 所示。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用1.5V 干电池接一次线圈，用一高阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。
电流互感器极性判别
知道CT绕组极性接线原则后，我们就很容易确定 其接法了，如前所述，差动保护和后备保护的保 护对象都是变压器，所以其接法是一样的，我们 在考虑CT绕组极性接法时，都是假设被保护对象 故障后，其电流的走向(一次电流)，然后确定其二 次电流的走向。如图1所示，高压侧套管CT极性 端P 在母线侧，P2在变压器侧。当变压器内部发 生故障时，其一次电流从P1流向P2(P1一P2)，规 定其为正方向，而对于保护装置x来说，当变压器 故障时，其二次电流应该是A一N 为正方向，如图 2所示。根据同名端原理，此时CT绕组极性采用 正极性接法。相反如果高压侧套管CT极性端P1。
在变压器侧，P2在母线侧时，其CT绕组极性就应 该采用反极性接法。中压侧套管CT接法原理与上 面一样。
试验人员使用仪器进行极性测量
测量 计量用CT绕组极性接法则是以能够正确反映
其功率为事实。原则是从母线流出为送有功，其有 功功率及无功功率则为正，流进母线为受有功，其 有功功率及无功功率则为负。如图1所示，正常运 行时，高压侧电流，1从母线流出到变压器，对高
谢谢观看，敬请指导！
2).差动保护、后备保护用电流互感器可以采用 全星形接线，也可以采用常规接线。
3). 差动保护、后备保护用电流互感器采用全星 形接线时，可通过修改定值由保护软件自动对各 侧电流实现相位和幅值补偿。
4). 对全星形接线的变压器，各侧电流互感器必 须角接，以防止外接地故障时差动保护误动，也 可以各侧电流互感器星接，由软件实现角接。
量、计量CT绕组极性接法一致为正极性接法。
3.3母差CT绕组极性接法
母差保护保护的对象是母线，因此所有母
差CT绕组极性接法统一就行了，即全部正极性接
法或者全部反极性接法。
① 变压器差动保护、后备保护用的电流互感器极性接 法是：CT极性端P1在母线侧，P2在变压器侧时，CT绕 组极性采用正极性接法；当CT极性端P 1在变压器侧， P2在母线侧时，CT绕组极性采用反极性接法。 ② 变压器测量、计量用的电流互感器极性接法与变压 器 差动保护用的电流互感器极性接法一样。
CT极性、接线方式
接线系数:指故障时反应到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值 / 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。
接线系数的大小反映的是电线连接的牢固程度.接线系数越大,线路连接越牢固.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数 wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。
它决定于继电保护装置的接线方式。
对于星型接线时为1；对于两电流差接线时为1.732.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
（也可理解为一次电流与二次电流的方向关系）。
按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。
在接线中L1 和K1 称为同极性端，L2 和K2 也为同极性端。
其三种标注方法如图1 所示。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。
CT饱和特性、CT极性校验
2019.08CT饱和特性、CT极性校验目录二CT极性校验一、CT饱和特性Ø解释：简单的讲就是一次值增加到一定程度后,二次值不随一次值的增加而增加(原因:磁通饱和) 。
首先，铁芯的铁磁材料有饱和特性，当一次电流较小时，一次绕组上的电压也较小，当一次电流骤增后，一次绕组电压也增大，铁芯磁通饱和，电流互感器不再工作于线性区，此时一次电流增大很大，磁通增量变化很小，也就是励磁电流需要增大很多，磁通才有小的变化，饱和后的一次电流的增量部分均为励磁电流分得，二次电流不再反应一次电流值。
Ø后果：电流互感器CT（Current Transformer）是继电保护获取电流的关键。
CT饱和将导致电流测量出现偏差，影响继电保护的正确动作，特别是对差动保护影响较大。
1、分类：暂态饱和稳态饱和仅在暂态过程中饱和，并且会逐渐退出饱和状态，如图所示（二次电流I2）。
过了暂态过程后，处于稳态时仍处于饱和状态，如图所示（二次电流I2饱和）。
暂态饱和多由衰减直流或者CT剩磁引起，在暂态分量逐渐衰减后，饱和逐渐消失。
稳态饱和多因CT选型不合适或者短路电流过大而引起，不会自行消失。
2、CT饱和电流去了哪里电流互感器CT也是按照变压器基本原理工作的，下面以变比为1的变压器来说明CT的工作原理。
（1）正常运行时（未饱和）：变压器负载电流与电源一次电流基本相等。
之所以说基本相等，因为还有励磁支路的励磁电流。
显然，励磁电流Im越小，CT误差就越小，而励磁电流Im越大，CT误差就越大。
（2）CT饱和时3、影响CT饱和的因素3、影响CT饱和的因素4、CT饱和电流波形特征4、CT饱和电流波形特征5、应对CT 饱和对保护影响的对策应对CT 饱和对保护影响的对策、CT极性校验极性定义电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
主变套管CT极性现场测试方法
福州亿森电力设备有限公司
关于主变套管CT极性现场测试方法的报告
桂林#2主变扩建工程验收期间，福州亿森电力设备有限公司验收人员偕同施工单位对#2主变的套管CT极性进行了检验，通过对不同测试方法的比较，得到以下结果，以供参考：
1、常规的“直流感应法”，在变压器出线与中性点加直流电压，加电瞬间，在CT二次侧用指针万用表毫伏档测量。
该种方法由于变压器线圈具有很大的电感，故使用常规的小容量电池无法检验；但如使用大容量的直流电池，例如12V的电动车电池，则可比较容易进行极性测试。
2、“三相短路加电测量CT极性”，三相线圈的中性点套管CT出线在自耦变中短接的，在高压侧（或是中压侧）套管CT出线短接三相。
接法如下：
此法使用常规的小容量电池，即可轻易的判断出套管CT极性。
简单易行，准确可靠。
3、“CT一次升流法“，一般通过以380V交流分相加到变压器中压侧套管的方法来实现。
此方法在现场应用中存在若干困难：（1）380V交流电源的获取，一般从检修电源箱接线，接线比较繁琐。
（2）380V交流电属于高压电，在试验过程中，由于试验范围较大，且现场验收人员、施工人员众多，容易发生触电，有较大的风险隐患。
（3）在扩建工程中，由于在运行高压场中，受到的交流电压干扰也较大，因此在检验过程中，可能存在误差。
母差保护CT极性校验方法改进与分析
2019.02理论与算法母差保护CT极性校验方法改进与分析咼万蠢(淮浙煤电有限责任公司凤台发电分公司，安徽淮南，232000 )摘要：随着电力行业的日益发展，现场经常会遇到新建、扩建或改造项目中涉及母线差动保护C T极性校验的问题，本文 结合实际工作经验，提出几种母差保护C T极性校验的新方法,避免因C T极性不对导致的保护误动情况发生。
关键词：C T极性；母差保护；校验方法Improvement and Analysis of CT Polarity Checking Method for BusDifferential ProtectionGao Wanxin(Fengtai Power Generation Branch, Huaizhe Coal and Electricity Co. Ltd.,Huainan Anhui, 232000) Abstract:With the development of power industry,the problem of bus differential protection CT polarity checking is often encountered in new construction,expansion or renovation projects.Based on practical work experience,several new methods of bus differential protection CT polarity checking are proposed to avoid misoperation caused by CT polarity error.K e y w o r d s:CT polarity;maternal differential protection;calibration method〇引言C T回路广泛用于计量、测量及保护，是继电保护二次回路的重要组成部分，C T极性的正确与否直接关系到计量、测量和保护回路的正确性。
pt、ct原理接线方式极性测试
TP类(TP意为暂态保护)保护用电流互感器：该类电 流互感器的准确限值是考虑一次电流中同时具有周 期分址和非周期分量，并按某种规定的暂态工作循 环时的峰值误差来确定的。该类电流互感器适用于 考虑短路电流中非周期分量暂态影响的情况 ，包 括TPS、TPX 、TPY TPZ级。
⑴TPS级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定 ，对剩磁无限制 。适用于对复归时间要求严格的断路器失灵保护电流检测元 件。
pt、ct原理接线方式极性 测试
电流互感器的结构
电流互感器的结构较为简单，由相互绝 缘的一次绕组、二次绕组、铁心以及构 架、壳体、接线端子等组成。其工作原 理与变压器基本相同，一次绕组的匝数 (N1)较少，直接串联于电源线路中，一 次负荷电流(I1)通过一次绕组时，产生的 交变磁通感应产生按比例减小的二次电 流(I2)；二次绕组的匝数(N2)较多，与仪 表、继电器、变送器等电流线圈的二次
110KV及以下系统保护用电流互 感器一般按稳态条件选择,选用P 类电流互感器。
非直接接地系统的接地保护用电流互 感器,可根据具体情况采用由三相电流 互感器组成的零序滤过器,专用电缆式 或母线式零序电流互感器。
保护用电流互感器的额定参数除按照一般规定进行选择外，还要考虑以下情况：
a）变压器差动回路电流互感器额定一次电流的选择，应尽量使两侧互感器的二次电流进入差动继电器时基本 平衡。当采用微机保护时，可由保护装置实现两侧变比差和相角差的校正。在选择额定一次电流及二次绕组接 线方式时，应注意使变压器两侧互感器的二次负荷尽量平衡，以减少可能出现的差电流。
电流互感器在运行过程中，如果二次侧 开路，则二次侧的去磁磁势为零，而一次侧 磁势仍为不变，它将全部用来激磁，激磁磁 势较正常的增大了许多倍，引起铁芯中磁通 急剧增加而达到饱和状态。由于二次绕组感 应电势与磁通变化率成正比 （E=nΔΦ/Δt），所以在磁通值过零瞬间， 二次绕组产生很高的电势，可以达到数千伏 甚至更高，从而危及人身以及设备的安全。
基于差动特性的CT极性自适应判别方法
别 ，完 成 各种 保 护 功 能 ； （ ２ ）做 出保 护和 控 制 决 策 后 下 达执 行 命令 至终 端装 置执 行 。
集 中式保 护 装置 能够 获取 整个 配 网 系统 各个 结 点 的 电气 信 息 ，这 就 为利 用 整个 配 网系 统信 息 开展 继 电保护
ｔ ＾ ￡ ｉ
线 路Ｃ Ｔ 的 自适应 判 别方 法 。
ｌ 集 中 式保 护 网络结 构
目前 在 智 能 化 配 网 系 统 中 的集 中 式 保 护 网 络 结 构
为 ：在 每 个测 量 点处 都装 设 终端 装置 ，再 由几个 变 电站
图１ 系 统 图
构 成 的配 网 区域 主站 设置 集 中式 保 护装 置 。终 端装 置和 集 中 式保 护装 置 均通 过 网络 通讯 ，共 同构 成一 个完 整 的 保 护 系 统 。 终端 装 置 完 成 的功 能主 要 有 ： （ １ ）采 集 安
摘 要 ：对 于差动保护 来讲 ，线路ＣＴ 极性 的正确 与否直接影 响差动保护 的正确动作 ，因此必须保证 线路 Ｃ Ｔ极性的
正确性 。文章基 于差动保 护特 性提 出了一种适 用于配网新增线路 的Ｃ Ｔ 极性的 自 适应判 别方法。 关键词 ：差动保护 ；Ｃ Ｔ ｉ ｔ １ ． 性；自 适 应判别方法 ；电力配网 ； 新 增线路 文献标识码 ： Ａ 中图分类号 ： Ｔ Ｍ９ ３ 文章编号 ：１ ０ ０ ９ — ２ ３ ７ ４（ ２ ０ １ ５ ） １ ５ － ０ １ ４ １ － ０ ２ １ ３ ０ １ ：１ ０ ． １ ３ ５ ３ ５ ／ ｊ ． ｃ ｎ ｋ ｉ ． １ 卜４ ４ ０ ６ ／ ｎ ． ２ ０ １ ５ ． １ ５ ． ０ ７ ３
别为：
％ ｖ ， ｔ ２ ｎ４ Ｓ 蜮 ｜ ｎ 雌ｉ ｌ ４
CT极性、接线方式
接线系数:指故障时反应到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值 / 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。
接线系数的大小反映的是电线连接的牢固程度.接线系数越大,线路连接越牢固.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数 wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。
它决定于继电保护装置的接线方式。
对于星型接线时为1；对于两电流差接线时为.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到 5A 或 1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
（也可理解为一次电流与二次电流的方向关系）。
按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为K2。
在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。
其三种标注方法如图 1 所示。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。
CT极性、接线方式
接线系数:指故障时反响到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值/ 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。
接线系数的大小反映的是电线连接的结实程度.接线系数越大,线路连接越结实.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。
它决定于继电保护装置的接线方式。
对于星型接线时为1；对于两电流差接线时为1.732.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性一样，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
〔也可理解为一次电流与二次电流的方向关系〕。
按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。
在接线中L1 和K1 称为同极性端，L2 和K2 也为同极性端。
其三种标注方法如图1 所示。
电流互感器同极性端的判别与耦合线圈的极性判别一样。
较简单的方法例如用1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定1 和2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和2 不是同极性端。
关于220kV变电站CT极性检查分析 黄华锡
关于220kV变电站CT极性检查分析黄华锡发表时间：2018-04-18T11:24:00.857Z 来源：《电力设备》2017年第31期作者：黄华锡[导读] 摘要：以差动保护装置为主的继电保护设备在利用差动保护原理运转的继电保护设备大批量使用的影响下，提高了对CT极性一致性的要求。
（广东电网有限责任公司东莞供电局 523000）摘要：以差动保护装置为主的继电保护设备在利用差动保护原理运转的继电保护设备大批量使用的影响下，提高了对CT极性一致性的要求。
关键词：220kV；继电保护；极性一、引言由于继电保护中的差动保护、方向保护都需要确定功率正方向（也就是电流正方向），做到可以正确区分区外、区内故障，准确无误的计算差流，确保保护装置能够正确动作。
而对于主变间隔和出线，国内大部分的继保厂家都对CT的极性一端必须靠近母线做出了要求，以此来规定功率的方向，使差动保护、方向保护能够正确动作。
大多时候如果只计算差流，看其是否为0，那么在负荷相对较低的情况下是不能完全正确的判断CT极性的[1]。
二、母线差动保护在220kV变电站时的CT极性母线是发电厂和变电站重要组成部分之一。
母线又称汇流排，是汇集电能及分配电能的重要设备，下面介绍下母线差动保护在220kV 变电站时的CT极性：第一，母线差动的保护。
如果母线与元件不平衡的电流相连，便会很容易引起故障的保护，通过对电流相位的比较，根据每个连接元件不同的电流相位变化来辨别外部和内部故障的总线差动保护。
无论母线连接多大的元素数，在正常操作中或外部短路时，电流差动继电器会以180º流出和流入电流相位差，当内部出现故障时，几乎全部电流相位的每个元素都是一样的。
相比较，能够减小不平衡电流产生的影响，提高母线在差动保护时的灵敏度。
第二，单母线的完全差动保护。
在母线上所连接元件的全部访问的差分电路中，以及变比相同并且每个元件上都装有的电流互感器就是母线的完全差动保护，连接时要按照环流法的原理，所有极性相同的端子都要与相应的电流互感器的次级彼此连接，接入到差动继电器中[2]。
