光电耦合器
光电耦合器工作原理

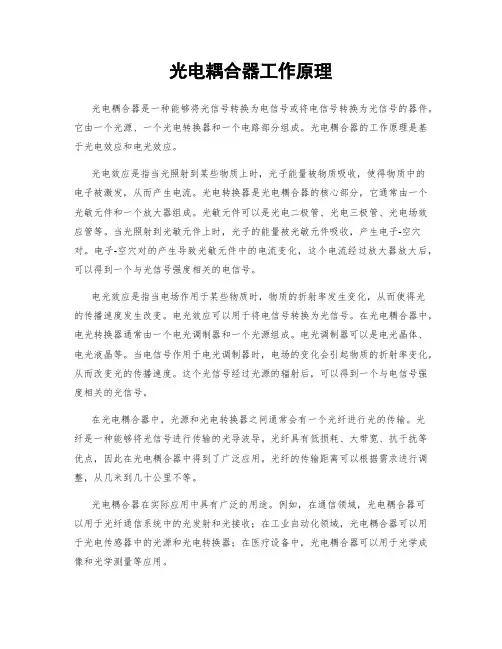

光电耦合器工作原理光电耦合器是一种能够将光信号转换为电信号或将电信号转换为光信号的器件。
它由一个光源、一个光电转换器和一个电路部分组成。
光电耦合器的工作原理是基于光电效应和电光效应。
光电效应是指当光照射到某些物质上时，光子能量被物质吸收，使得物质中的电子被激发，从而产生电流。
光电转换器是光电耦合器的核心部分，它通常由一个光敏元件和一个放大器组成。
光敏元件可以是光电二极管、光电三极管、光电场效应管等。
当光照射到光敏元件上时，光子的能量被光敏元件吸收，产生电子-空穴对。
电子-空穴对的产生导致光敏元件中的电流变化，这个电流经过放大器放大后，可以得到一个与光信号强度相关的电信号。
电光效应是指当电场作用于某些物质时，物质的折射率发生变化，从而使得光的传播速度发生改变。
电光效应可以用于将电信号转换为光信号。
在光电耦合器中，电光转换器通常由一个电光调制器和一个光源组成。
电光调制器可以是电光晶体、电光液晶等。
当电信号作用于电光调制器时，电场的变化会引起物质的折射率变化，从而改变光的传播速度。
这个光信号经过光源的辐射后，可以得到一个与电信号强度相关的光信号。
在光电耦合器中，光源和光电转换器之间通常会有一个光纤进行光的传输。
光纤是一种能够将光信号进行传输的光导波导。
光纤具有低损耗、大带宽、抗干扰等优点，因此在光电耦合器中得到了广泛应用。
光纤的传输距离可以根据需求进行调整，从几米到几十公里不等。
光电耦合器在实际应用中具有广泛的用途。
例如，在通信领域，光电耦合器可以用于光纤通信系统中的光发射和光接收；在工业自动化领域，光电耦合器可以用于光电传感器中的光源和光电转换器；在医疗设备中，光电耦合器可以用于光学成像和光学测量等应用。
总结起来，光电耦合器是一种能够将光信号和电信号相互转换的器件。
它的工作原理基于光电效应和电光效应，通过光敏元件和电光调制器实现光信号和电信号的转换。
光纤的应用使得光电耦合器具有更长的传输距离和更好的抗干扰能力。
光耦百科
准；由英国埃索柯姆(Isocom)公司、美国摩托罗拉公司生产的 4N××系列(如 4N25 、 4N26、4N35)光 耦 合 器 ，目 前 在 国 内 应 用 地 十 分 普 遍ห้องสมุดไป่ตู้。鉴 于 此 类 光 耦 合 器 呈 现 开 关 特 性，其线性度差，适宜传输数字信号(高、低电平)，可以用于单片机的输出隔离；所 选用的光耦器件必须具有较高的耦合系数。
光耦
百科名片 光耦合器（opticalcoupler，英文缩写为 OC）亦称光电隔离器或光电耦合器，简称光耦。它 是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管 LED）与受光器（光 敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之 后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号 耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和 输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。 目录
Un 封装型，以及光纤传输型
光耦
等。(4)按传输信号分，可分为数字型光电耦合器（OC 门输出型，图腾柱输出型及三 态门电路输出型等）和线性光电耦合器（可分为低漂移型，高线性型，宽带型，单电 源型，双电源型等）。
(5)按 速 度 分 ，可 分 为 低 速 光 电 耦 合 器（ 光 敏 三 极 管 、光 电 池 等 输 出 型 ）和 高 速 光 电耦合器（光敏二极管带信号处理电路或者光敏集成电路输出型）。
保持恒定时，它等于直流输出电流 IC 与直流输入电流 IF 的百分比。采用一只光敏三
光电耦合器工作原理
光电耦合器工作原理光电耦合器是一种能够将光信号转换为电信号的器件，它由光电二极管和光敏三极管组成。
光电耦合器的工作原理是基于光电效应和电光效应。
光电效应是指当光照射到光电二极管上时，光子激发了半导体中的电子，使其跃迁到导带中，从而产生电流。
光电二极管是一种特殊的二极管，其PN结的P区域被光照射后，会产生电子-空穴对，电子会被PN结的内电场推向N区，并且在外电路中形成电流。
电光效应是指当电流通过光敏三极管时，电流会改变光敏三极管中的电场分布，从而改变其光吸收特性。
当电流通过光敏三极管时，其PN结的电场会发生变化，导致光敏三极管的折射率发生变化，进而改变了光在器件中的传播速度和路径。
这种电场引起的折射率变化称为电光效应。
光电耦合器利用光电效应和电光效应的相互作用，实现了光信号到电信号的转换。
当光照射到光电耦合器的光电二极管上时，光电二极管会产生电流。
这个电流经过放大和处理后，可以用来控制光敏三极管的电流。
光敏三极管的电流变化会引起其光吸收特性的变化，从而改变光的传播速度和路径。
最终，光信号就被转换为了电信号。
光电耦合器具有高速、高精度和隔离性好的特点，广泛应用于光通信、光电子设备、自动控制系统等领域。
在光通信中，光电耦合器可用于光纤通信系统中的光电转换和电光转换。
在光电子设备中，光电耦合器可用于光电转换和光电隔离。
在自动控制系统中，光电耦合器可用于隔离和传输电信号。
总结起来，光电耦合器的工作原理是通过光电效应和电光效应相互作用，将光信号转换为电信号。
光电二极管将光子激发的电子转化为电流，而光敏三极管通过电流的变化改变光的传播速度和路径，实现了光信号到电信号的转换。
光电耦合器具有高速、高精度和隔离性好的特点，被广泛应用于光通信、光电子设备和自动控制系统等领域。
光电耦合器介绍
光电耦合器介绍光耦是做什么用的呢？光耦全称是光耦合器，英文名字是：optical coupler，英文缩写为OC，亦称光电隔离器，简称光耦。
光耦隔离就是采用光耦合器进行隔离，光耦合器的结构相当于把发光二极管和光敏(三极)管封装在一起。
发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又有隔离干扰的作用。
只要光耦合器质量好，电路参数设计合理，一般故障少见。
如果系统中出现异常，使输入、输出两侧的电位差超过光耦合器所能承受的电压，就会使之被击穿损坏。
光耦的参数都有哪些？是什么含义？1、CTR：电流传输比2、Isolation V oltage：隔离电压3、Collector-Emitter Voltage：集电极－发射极电压CTR：发光管的电流和光敏三极管的电流比的最小值隔离电压：发光管和光敏三极管的隔离电压的最小值集电极－发射极电压：集电极－发射极之间的耐压值的最小值光耦什么时候导通？什么时候截至？-------------------------------------关于TLP521-1的光耦的导通的试验报告要求：3.5v～24v 认为是高电平，0v～1.5v认为是低电平思路：1、0v～1.5v认为是低电平，利用串接一个二极管1N4001的压降0.7V+光耦的LED的压降，吃掉1.4V左右；2、24V是最高电压，不能在最高电压的时候，光耦通过的电流太大；所以选用2K的电阻；光耦工作在大概10mA的电流，可以保证稳定可靠工作n年以上；3、3.5V以上是高电平，为了尽快进入光敏三极管的饱和区，要把光耦的光敏三极管的上拉电阻加大；因此选用10K；同时要考虑到ctr最小为50％；电路：1、发光管端：实验室电源（0～24V）->2K->1N4001->TLP521-1(1)->TLP521-1(2)-gnd12、光敏三极管：实验室电源（DC5V）->10K->TLP521-1(4)->TLP521-1(3)-gnd23、万用表直流电压挡20V万用表+ -> TLP521-1(4)万用表- -> TLP521-1(3)试验结果输入电源万用表电压(V)1.3V 51.5V 4.81.7V 4.411.9V 3.582.1V 2.942.3V 1.82.5V 0.582.7V 0.22.9V 0.193.1V 0.173.3V 0.163.5V 0.165V 0.1324V 0.06-----------------------------------------光耦是用来隔离输入输出的，主要是隔离输入的信号。
光电耦合器工作原理
光电耦合器工作原理光电耦合器是一种能够将光信号转换为电信号（或者将电信号转换为光信号）的器件。
它由光电二极管和输入输出端的光纤组成。
光电二极管是一种半导体器件，具有光电转换的特性，可以将光信号转换为电信号。
光纤则用于将光信号传输到光电二极管，或者将电信号从光电二极管传输出来。
光电耦合器的工作原理如下：1. 光信号输入：当外界光信号通过输入端的光纤传输到光电耦合器时，光信号会被光纤捕捉并传输到光电二极管。
2. 光电转换：光电二极管内部的半导体材料会吸收光信号，并将其转换为电信号。
这是通过光子的能量转移给半导体材料中的电子来实现的。
3. 电信号输出：转换后的电信号会通过光电二极管的输出端传输出来。
这个电信号可以用于驱动其他电子设备，或者传输到其他地方进行进一步处理。
光电耦合器的工作原理主要依赖于光电二极管的特性。
光电二极管的结构类似于普通的二极管，但是在其P-N结附近加上了一个光敏材料层。
当光信号照射到光敏材料层上时，光子的能量会导致光敏材料中的电子跃迁到导带，形成电流。
这个电流就是光电二极管输出的电信号。
光电二极管的光电转换效率主要取决于光敏材料的特性和光信号的强度。
一般来说，光敏材料的吸收能力越强，光电转换效率就越高。
此外，光电耦合器的设计和制造工艺也会对光电转换效率产生影响。
光电耦合器在实际应用中具有广泛的用途。
例如，它可以用于光通信系统中，将光信号转换为电信号进行传输和处理；它可以用于光电隔离器中，实现电路的隔离和保护；它还可以用于光电传感器中，将光信号转换为电信号进行测量和控制。
总结起来，光电耦合器是一种能够将光信号转换为电信号的器件，其工作原理是通过光电二极管将光信号转换为电信号，并通过输出端传输出来。
光电耦合器在光通信、光电隔离和光电传感等领域具有重要的应用价值。
光电耦合器工作原理
光电耦合器工作原理光电耦合器是一种将光信号转换为电信号或将电信号转换为光信号的器件。
它由一个光源、一个光敏元件和一个隔离电路组成。
光源发出的光线经过光敏元件的接收和转换，最终通过隔离电路输出电信号或光信号。
光电耦合器的工作原理如下：1. 光源：光电耦合器的光源通常是一种发光二极管（LED），它能够发出特定波长的光线。
LED的正极和负极分别与电源的正负极相连，通过电流的驱动，LED会发出可见光或红外光。
2. 光敏元件：光敏元件通常采用光电二极管（Photodiode）或光敏三极管（Phototransistor）。
当光线照射到光敏元件上时，光敏元件会产生电流或电压的变化。
3. 隔离电路：隔离电路主要用于将光敏元件的输出信号与输入信号进行隔离，防止干扰和电流回流。
隔离电路通常由光电二极管、光电晶体管、光电耦合器等元件组成。
光电耦合器的工作过程如下：1. 光源发出光线：当电流通过LED时，LED会发出特定波长的光线。
光线经过透明窗口射入光敏元件中。
2. 光敏元件接收光线：光线照射到光敏元件上，光敏元件会吸收光能，产生电流或电压的变化。
3. 电流或电压变化：光敏元件的电流或电压的变化取决于光线的强度。
当光线强度增加时，光敏元件的电流或电压也会相应增加。
4. 隔离电路输出信号：光敏元件的电流或电压变化通过隔离电路进行放大和处理，最终输出为电信号或光信号。
光电耦合器的应用：光电耦合器广泛应用于各种电子设备和系统中，如通信设备、工业自动化控制、医疗设备、仪器仪表等。
它的主要作用是实现光电信号的转换和隔离，提高系统的稳定性和可靠性。
例如，在通信设备中，光电耦合器可以用于光纤通信系统中的光电转换和电光转换，实现光信号和电信号之间的互相转换和传输。
在工业自动化控制中，光电耦合器可以用于隔离和保护控制信号，防止电流回流和干扰，提高系统的稳定性和安全性。
在医疗设备中，光电耦合器可以用于医学成像设备中的光电转换和电光转换，实现图像的采集和传输。
光电耦合器工作原理
光电耦合器工作原理光电耦合器是一种能将光信号转换为电信号或将电信号转换为光信号的器件。
它由光源、光电转换器和电路驱动器组成。
光源通常使用发光二极管（LED），光电转换器则是一个光敏元件，如光电二极管（PD）或光电晶体管（OPT）。
电路驱动器则负责控制光源和光电转换器之间的信号传输。
光电耦合器的工作原理如下：1. 光源发出光信号：光源（LED）通过电流激励发出光信号。
光源的发光波长通常在可见光范围内，如红色、绿色或红外光。
2. 光信号照射到光电转换器：光信号经过透镜或光纤等光学元件的聚焦，照射到光电转换器上。
光电转换器中的光敏元件（如PD或OPT）会吸收光信号并产生相应的电信号。
3. 电信号输出：光电转换器将吸收到的光信号转换为电信号，并通过输出端口传递给电路驱动器。
电路驱动器可以根据接收到的电信号进行进一步的信号处理和放大。
4. 电信号控制光源：电路驱动器可以根据需要控制光源的亮度和频率。
通过改变电流的大小和频率，可以调节光源的发光强度和闪烁频率。
光电耦合器的工作原理基于光电效应和电光效应。
光电效应是指光照射到光敏元件上时，光子能量被吸收并激发电子，产生电信号。
电光效应是指当电信号通过光敏元件时，电子受到电场的作用而产生位移，从而改变光的传播特性。
光电耦合器具有以下优点：1. 高速传输：光信号的传输速度快，可以达到几十兆赫兹甚至更高的频率，适用于高速数据传输和通信领域。
2. 隔离性好：光电耦合器可以实现光与电之间的隔离，避免电路之间的干扰和噪音。
3. 抗干扰能力强：光信号不易受到电磁干扰和放射干扰的影响，具有较高的抗干扰能力。
4. 小型化和轻量化：光电耦合器体积小、重量轻，适用于集成电路和微电子器件中的应用。
5. 节能环保：光电耦合器的光源通常使用LED，具有低功耗和长寿命的特点，符合节能环保的要求。
光电耦合器在实际应用中具有广泛的应用领域，包括但不限于：1. 光通信：光电耦合器可用于光纤通信系统中，将电信号转换为光信号进行传输，实现高速、长距离的数据传输。
光电耦合器的工作原理
光电耦合器的工作原理
光电耦合器通过光电效应将光信号转换成电信号，实现光信号和电信号之间的相互转换。
其工作原理如下：
1. 光输入：光线通过光输入端进入光电耦合器。
2. 光电效应：当光线照射到光电耦合器内的光敏元件上时，光能激发光敏元件中的电子。
3. 电子传输：被激发的电子被传输到光电耦合器中的半导体器件上。
4. 光电转换：在半导体器件中，电子与杂质能级之间发生能级转移，由此产生的电流会随着光信号的强弱而变化。
5. 电信号输出：最后，光电耦合器将电信号输出到电路中，以供后续处理和应用。
总结起来，光电耦合器的工作原理可以概括为：光输入后，光电效应激发光敏元件中的电子，并将其传输到半导体器件上进行光电转换，最终产生的电流作为电信号输出。
这种转换能够实现光信号与电信号之间的相互转换，广泛应用于光通信、光电测量和光电控制等领域。
光电耦合器工作原理
光电耦合器工作原理光电耦合器是一种能够将光信号转换为电信号，或将电信号转换为光信号的器件。
它由光电二极管和光敏三极管组成，通过光电效应实现光信号与电信号之间的转换。
光电耦合器的工作原理如下：1. 光电二极管接收光信号：光电二极管是一种能够将光信号转换为电信号的光敏器件。
当光照射到光电二极管的PN结时，光子能量被传递给PN结中的电子，使得电子获得足够的能量跃迁到导带带来形成电流。
光电二极管的导通电流与入射光强度成正比。
2. 光敏三极管放大电信号：光敏三极管是一种能够将电信号放大的光敏器件。
光电二极管产生的微弱电流经过放大电路输入到光敏三极管的基极，使得光敏三极管进入放大工作状态。
光敏三极管的放大倍数可以根据电路设计的需要进行调节。
3. 电信号输出：光敏三极管放大后的电信号经过输出电路进行处理，以满足特定的应用需求。
输出电路可以是放大电路、滤波电路、隔离电路等，根据具体的应用场景来设计。
光电耦合器的特点和应用：1. 高速传输：光信号的传输速度远远高于电信号，因此光电耦合器在高速数据传输领域具有重要的应用价值。
例如，在光纤通信中，光电耦合器用于将光信号转换为电信号进行解调和调制。
2. 隔离功能：光电耦合器能够实现光电隔离，将输入端和输出端进行电气隔离，从而防止电气信号的相互干扰。
这在工业控制系统和医疗设备等领域中具有重要的应用。
3. 低噪声：光电耦合器具有较低的噪声特性，能够提高信号的质量和可靠性。
因此，在音频信号放大、传感器信号检测等领域中广泛应用。
4. 小型化：光电耦合器体积小、重量轻，便于集成和安装。
这使得它在电子设备、光电子器件和光学仪器等领域中得到广泛应用。
总结：光电耦合器是一种能够将光信号转换为电信号，或将电信号转换为光信号的器件。
它由光电二极管和光敏三极管组成，通过光电效应实现光信号与电信号之间的转换。
光电耦合器具有高速传输、隔离功能、低噪声和小型化等特点，广泛应用于光纤通信、工业控制系统、医疗设备、音频信号放大、传感器信号检测等领域。
光电耦合器原理范文
光电耦合器原理范文
一、光电耦合器原理
光电耦合器一般由发射端和接收端组成。
发射端由二极管、电源、电阻、发射灯管、发射探头等组成。
接收端由接收灯管、探头及二极管组成，类似电子管的结构。
发射端将一个小电流流入发射灯管，发射灯管发射出
可见光，发射探头收集发射灯管发出的光，将可见光转变为电信号，接收
灯管将收到的电信号转变为可见光，探头将可见光转变为电信号，发射端
和接收端形成一个光电耦合的闭环系统。
二、光电耦合器的特点
1、可靠性高：光电耦合器运行时，不会受到电磁场及电磁干扰的影响，因此，具有非常高的可靠性；
2、安装简单：光电耦合器可以安装在一级成本低的场合，只要配备
了配套灯管和探头，即可实现距离较长的信号传输；
3、耐压强度高：因为光电耦合器材料的特殊性，可以容忍非常高电压，如果受到强电压影响，则不会受到任何影响；
4、信号传输距离远：光电耦合器能够进行长距离的信号传输，最远
可以达到几公里；。
光电耦合器
1.光电耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。
它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。
当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。
其具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，因此在数字电路上获得广泛的应用。
2. 光电开关即光电传感器，是光电接近开关的简称，利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
光电开关采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。
光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。
3.逻辑门电路符号图(与门或门非门同或门异或门)上表包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1．与逻辑电能控制装置。
可分为交——交变频器，交——直——交变频器。
交——交变频器可直接把交流电变成频率和电压都可变的交流电；交——直——交变频器则是先把交流电经整流器先整流成直流电，再经过逆变器把这个直流电流变成频率和电压都可变的交流电。
5. npn三极管的基本作用：半导体三极管也称为晶体三极管，npn三极管可以说它是电子电路中最重要的器件。
它最主要的功能是电流放大和开关作用。
npn三极管顾名思义具有三个电极。
二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母B表示）。
光电耦合器工作原理
光电耦合器工作原理
光电耦合器是一种能够将光信号转换为电信号，或者将电信号转换为光信号的
器件。
它由光源、光电转换器和电路驱动器组成。
光源通常是一个发光二极管（LED），光电转换器则是一个光敏二极管（光电二极管或者光电晶体管）。
工作原理如下：
1. 发光二极管（LED）发出的光信号经过透镜或者光纤进行聚焦或者传输，然
后照射到光电二极管或者光电晶体管上。
2. 光电二极管或者光电晶体管的光敏区域吸收光信号，产生光电效应。
光电效
应是指当光子能量大于光电二极管或者光电晶体管的带隙能量时，光子能量被转化为电子能量，使得光电二极管或者光电晶体管中的电子被激发，形成光电流。
3. 光电流经过放大电路进行放大，然后被转换成电压信号。
放大电路通常由运
算放大器、滤波电路和增益控制电路组成。
4. 转换后的电压信号可用于驱动其他电路或者器件，实现光信号到电信号的转换。
5. 同样地，光电耦合器也可以将电信号转换为光信号。
当输入电压信号改变时，电路驱动器会调整发光二极管的电流，从而改变发光二极管的发光强度。
这样，光电二极管或者光电晶体管就会感知到发光强度的变化，并将其转换为光信号输出。
光电耦合器的工作原理基于光电效应和电光效应，利用光子和电子之间的相互
作用来实现光信号与电信号的转换。
它具有响应速度快、隔离性好、抗干扰能力强等优点，在许多领域中得到广泛应用，例如光通信、光电隔离、光电测量等。
值得注意的是，不同型号的光电耦合器可能具有不同的工作原理和特性，因此
在具体应用中需要根据需求选择合适的光电耦合器。
光电耦合器用法
光电耦合器用法
1. 嘿，光电耦合器可以用来隔离信号呀！比如说在一些电路中，不想要前级的干扰影响到后级，这不就像给信号穿上了一层保护衣嘛！把光电耦合器用上，信号就能安稳地传递啦！
2. 哇哦，光电耦合器还能进行信号转换呢！就好像一个神奇的魔法棒，把一种信号变成另一种。
比如在某些设备里，把光信号转变成电信号，厉害吧！
3. 嘿呀，它也能增强信号呢！就好比给微弱的信号打了一针强心剂，让它变得强大有力。
像一些传感器的信号很弱，光电耦合器就能让它变得清晰可辨啦！
4. 你知道吗？光电耦合器能实现电气隔离哟！这可太重要啦，就像在两个世界之间拉起一道屏障，避免危险的电流乱跑。
比如高压电路和低压电路之间，它可立下大功啦！
5. 哎呀呀，光电耦合器用来控制开关也超棒呀！就如同是一个精准的指挥官，让电路的开关听从它的指挥。
像一些自动控制的场景里，它可发挥大作用喽！
6. 嘿，光电耦合器在传输数据时也很厉害哟！就好像是数据的快递员，准确无误地把数据送到目的地。
比如在一些通信系统中，有它就能放心啦！
7. 哇，光电耦合器的用法可真多呀！它真的是电路世界里的多面手，在各种场合都能大显身手呢！我觉得这东西简直太神奇啦，一定要好好利用它呀！。
光电耦合器制作方法
光电耦合器制作方法
光电耦合器是一种将电信号转换为光信号，再将光信号转换为电信号的电子元件，通常用于隔离和传输电信号。
以下是一种常见的光电耦合器制作方法的简要介绍：
1. 准备材料和设备：需要准备的材料包括光敏二极管、发光二极管、封装材料、导线等。
需要的设备包括光刻机、蚀刻机、封装机等。
2. 制作芯片：使用光刻技术和蚀刻技术，在硅片上制作出光敏二极管和发光二极管的芯片结构。
3. 连接导线：将光敏二极管和发光二极管的芯片通过导线连接起来，形成一个基本的光电耦合器单元。
4. 封装：将光电耦合器单元使用封装材料进行封装，以保护芯片并提供机械支撑。
5. 测试：对封装后的光电耦合器进行测试，以确保其性能符合预期。
需要注意的是，这只是一个简要的制作方法介绍，实际的光电耦合器制作过程涉及到复杂的半导体工艺和设备，需要专业的知识和技能。
如果你有兴趣制作光电耦合器，建议参考相关的专业资料和教程，并在专业人士的指导下进行。
光电三极管型耦合器
光电三极管型耦合器
光电三极管型耦合器，也叫做光耦或光电耦合器件，是一种把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，从而使CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。
对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“0”。
光电耦合器分为很多种类，光电三极管型耦合器是其中的一种。
此外，光敏器件还可以是光敏晶体管、光敏场效应管、光敏晶闸管和光敏集成电路等。
光电耦合器的主要特点是输入和输出端之间绝缘，其绝缘电阻一般都大于10^10Ω，耐压一般可超过1.5kV，有的甚至可以达到10kV以上。
由于“光”传输的单向性，所以信号从光源传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。
光电耦合器的应用非常广泛，如用于电平转换、信号隔离、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、脉冲放大器、数字电路、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中，在电路设计中扮演着重要的角色。
以上信息仅供参考，如有需要，建议您咨询专业技术人员。
光电耦合器定义
光电耦合器定义
光电耦合器是一种将光能转换成电能的装置，也称为光电隔离器或光耦。
光电耦合器由发光源和受光器两部分组成，常以光为媒介传输电信号。
它将发光元件（如发光二极管）与光敏元件（如光敏三极管）相互封装在一起。
光电耦合器的作用是将光信号转换成电信号，并将电信号转换成光信号。
光电耦合器是一种集成光学元件，具有良好的信号传输特性、信号定位特性、耦合特性和高信噪比，因此在各种电路中得到广泛的应用，是目前种类最多、用途最广的光电器件之一。
光电耦合器 作用
光电耦合器作用《聊聊光电耦合器的奇妙作用》嘿，朋友们！今天咱来唠唠光电耦合器，这玩意儿可神奇啦！你看啊，光电耦合器就像是一个小小的魔法盒子。
它能在电路世界里搞出好多花样呢！比如说，它能把电信号变成光信号，然后再变回来。
就好像是一个会变戏法的小精灵，把一种东西巧妙地变成另一种东西。
想象一下，在一个复杂的电路系统里，各种信号跑来跑去，有时候会互相干扰，就像一群调皮的孩子在打闹。
这时候光电耦合器就出马啦！它就像一个厉害的老师，能把这些信号都管理得服服帖帖的。
它把不同的部分隔离开来，让它们互不干扰，各自安好。
而且哦，光电耦合器还特别可靠呢！就像一个忠实的卫士，坚守在自己的岗位上，不离不弃。
不管环境怎么变化，它都能稳稳地工作，保证信号的准确传输。
再来说说它在一些特殊场合的作用吧。
比如在一些高压环境下，普通的电子元件可能会被高压给弄坏。
但是光电耦合器不怕呀！它就像一个勇敢的战士，在高压的战场上冲锋陷阵，毫无畏惧。
还有啊，光电耦合器在控制领域也有大用处呢。
它可以让我们精确地控制一些设备，就像我们用遥控器控制电视一样方便。
我记得有一次，我在一个电子设备的维修中遇到了难题。
信号总是不稳定，找了半天原因，最后发现是光电耦合器出了问题。
换了一个新的光电耦合器之后，嘿，一切都恢复正常啦！就像给一个生病的机器吃了一颗灵丹妙药，马上就活蹦乱跳了。
总之呢，光电耦合器虽然看起来小小的，但是它的作用可大啦！它在电子世界里默默奉献着自己的力量，让我们的生活变得更加便捷和精彩。
它就像是一个隐藏在幕后的英雄，不张扬，但却不可或缺。
我觉得啊，我们真应该好好感谢这个小小的魔法盒子，是它让我们的电子世界变得更加美好！。
光电耦合器的工作原理是什么
光电耦合器的工作原理是什么
光电耦合器（Optocoupler）是一种能够将电信号和光信号进行隔离
和传输的器件。
它由发光二极管（LED）、光敏三极管（Phototransistor）和隔离层组成。
它的工作原理主要是利用LED产生的光信号来控制光敏三
极管的电流，进而实现电光转换和光电转换的功能。
1.发光二极管部分：
当输入电压通过输入端施加在发光二极管的阳极与阴极之间时，LED
内部的导纳结构会形成一个电流通道。
在正极施加一个偏置电压时，电流
将开始流动，使得LED产生电子与空穴的复合过程。
在这个过程中，LED
会产生光子，频率与输入电压的频率一致。
LED的光输出功率的强弱会随
着输入电压的增加而相应增加。
2.隔离层部分：
在LED和光敏三极管之间有一个光隔离层，用于隔离电气信号和光信号。
光隔离层通常由透明的绝缘材料制成，例如光学纤维。
3.光敏三极管部分：
当LED发出的光射向光敏三极管时，光敏三极管的基区的电流会受到
光信号的影响。
光敏三极管的基区具有光电导特性，当光照射到基区时，
会产生电荷对，导致电流的变化。
这个电流会被放大并通过输出端输出，
实现光电转换的功能。
通过上述过程，光电耦合器将输入端的电信号转化为光信号，并利用
光信号通过隔离层将信号传输到输出端，再由光敏三极管将光信号转化为
电信号输出。
由于光信号和电信号通过隔离层隔离，因此可以实现输入端
与输出端的电气隔离，避免了信号传输过程中的电气干扰和噪声干扰，提高了系统的稳定性和安全性。
光电耦合器工作原理
光电耦合器工作原理光电耦合器是一种能够将光信号转换为电信号或将电信号转换为光信号的器件。
它由光电转换器和电光转换器两部分组成，通过光电转换器将光信号转换为电信号，再通过电光转换器将电信号转换为光信号。
光电耦合器在光电通信、光电隔离、光电检测等领域有着广泛的应用。
1. 光电转换器的工作原理光电转换器是光电耦合器的核心部件，它能够将光信号转换为电信号。
光电转换器一般由光敏元件和前置电路组成。
光敏元件是光电转换器的关键部分，它能够将光能转换为电能。
常见的光敏元件有光电二极管、光敏三极管、光敏电阻等。
光敏元件的工作原理是当光照射到光敏元件上时，光子能量激发光敏元件中的电子，使其跃迁到导带，产生电流或电压信号。
前置电路是光电转换器的辅助部分，它用于放大、滤波和处理光敏元件输出的电信号。
前置电路一般由放大器、滤波器、比较器等组成，能够提高光电转换器的灵敏度和稳定性。
2. 电光转换器的工作原理电光转换器是光电耦合器的另一核心部件，它能够将电信号转换为光信号。
电光转换器一般由驱动电路和发光元件组成。
驱动电路是电光转换器的关键部分，它用于控制发光元件的电流或电压，以产生相应的光信号。
驱动电路一般由电流源、电压源、放大器等组成，能够提供稳定的电信号供给发光元件。
发光元件是电光转换器的重要组成部分，它能够将电信号转换为光信号。
常见的发光元件有发光二极管、激光二极管、LED等。
发光元件的工作原理是当电流通过发光元件时，激发发光材料中的电子跃迁，产生光子并辐射出光信号。
3. 光电耦合器的工作原理光电耦合器是由光电转换器和电光转换器组成的，它能够实现光信号和电信号之间的转换。
当光照射到光电耦合器的光电转换器部分时，光敏元件将光信号转换为电信号，并通过前置电路进行处理。
处理后的电信号通过电光转换器的驱动电路控制发光元件产生相应的光信号。
光电耦合器的工作原理可以简化为以下几个步骤：- 光照射到光电转换器的光敏元件上，激发光敏元件中的电子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电耦合器说明书广州市亿毫安电子有限公司技术工程部光电耦合器简介概述光电耦合器是一种把红外光发射器件和红外光接受器件以及信号处理电路等封装在同一管座内的器件。
当输入电信号加到输入端发光器件LED上，LED发光，光接受器件接受光信号并转换成电信号，然后将电信号直接输出，或者将电信号放大处理成标准数字电平输出，这样就实现了“电－光－电”的转换及传输，光是传输的媒介，因而输入端与输出端在电气上是绝缘的，也称为电隔离。
特点光电耦合器因为其独特的结构特点，因此在实际使用过程中，具有以下明显的优点：(1)能够有效抑制接地回路的噪声，消除地干扰，使信号现场与主控制端在电气上完全隔离，避免了主控制系统受到意外损坏。
(2)可以在不同电位和不同阻抗之间传输电信号，且对信号具有放大和整形等功能，使得实际电路设计大为简化。
(3)开关速度快，高速光电耦合器的响应速度到达ns数量级，极大的拓展了光电耦合器在数字信号处理中的应用。
(4)体积小，器件多采用双列直插封装，具有单通道、双通道以及多达八通道等多种结构，使用十分方便。
(5)可替代变压器隔离，不会因触点跳动而产生尖峰噪声，且抗震动和抗冲击能力强。
(6)高线性型光电耦合器除了用于电源监测等，还被用于医用设备，能有效地保护病人的人生安全。
分类由于光电耦合器的品种和类型非常多，通常可以按以下方法进行分类：(1)按光路径分，可分为外光路光电耦合器（又称光电断续检测器）和内光路光电耦合器。
外光路光电耦合器又分为透过型和反射型光电耦合器。
(2)按输出形式分，可分为：a、光敏器件输出型，其中包括光敏二极管输出型，光敏三极管输出型，光电池输出型，光可控硅输出型等。
b、NPN三极管输出型，其中包括交流输入型，直流输入型，互补输出型等。
c、达林顿三极管输出型，其中包括交流输入型，直流输入型。
d、逻辑门电路输出型，其中包括门电路输出型，施密特触发输出型，三态门电路输出型等。
e、低导通输出型（输出低电平毫伏数量级）。
f、光开关输出型（导通电阻小余10Ω）。
g、功率输出型（IGBT/MOSFET等输出）。
(3)按封装形式分，可分为同轴型，双列直插型，TO封装型，扁平封装型，贴片封装型，以及光纤传输型等。
(4)按传输信号分，可分为数字型光电耦合器（OC门输出型，图腾柱输出型及三态门电路输出型等）和线性光电耦合器（可分为低漂移型，高线性型，宽带型，单电源型，双电源型等）。
(5)按速度分，可分为低速光电耦合器（光敏三极管、光电池等输出型）和高速光电耦合器（光敏二极管带信号处理电路或者光敏集成电路输出型）。
(6)按通道分，可分为单通道，双通道和多通道光电耦合器。
(7)按隔离特性分，可分为普通隔离光电耦合器（一般光学胶灌封低于5000V，空封低于2000V）和高压隔离光电耦合器（可分为10kV,20kV,30kV等）。
(8)按工作电压分，可分为低电源电压型光电耦合器（一般5～15V）和高电源电压型光电耦合器（一般大于30V）。
应用由于光耦种类繁多，结构独特，优点突出，因而其应用十分广泛，主要应用以下场合：(1)在逻辑电路上的应用光电耦合器可以构成各种逻辑电路，由于光电耦合器的抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。
(2)作为固体开关应用在开关电路中，往往要求控制电路和开关之间要有很好的电隔离，对于一般的电子开关来说是很难做到的，但用光电耦合器却很容易实现。
(3)在触发电路上的应用将光电耦合器用于双稳态输出电路，由于可以把发光二极管分别串入两管发射极回路，可有效地解决输出与负载隔离地问题。
(4)在脉冲放大电路中的应用光电耦合器应用于数字电路，可以将脉冲信号进行放大。
(5)在线性电路上的应用线性光电耦合器应用于线性电路中，具有较高地线性度以及优良地电隔离性能。
(6)特殊场合的应用光电耦合器还可应用于高压控制，取代变压器，代替触点继电器以及用于A/D电路等多种场合。
常用参数正向压降VF：二极管通过的正向电流为规定值时，正负极之间所产生的电压降。
正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。
反向电流IR：在被测管两端加规定反向工作电压VR时，二极管中流过的电流。
反向击穿电压VBR：：被测管通过的反向电流IR为规定值时，在两极间所产生的电压降。
结电容CJ：在规定偏压下，被测管两端的电容值。
反向击穿电压V(BR)CEO：发光二极管开路，集电极电流IC为规定值，集电极与发射集间的电压降。
输出饱和压降VCE(sat)：发光二极管工作电流IF和集电极电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电极与发射极之间的电压降。
反向截止电流ICEO：发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流为反向截止电流。
电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。
脉冲上升时间tr、下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。
从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。
传输延迟时间tPHL、tPLH：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输入脉冲前沿幅度的50%到输出脉冲电平下降到1.5V时所需时间为传输延迟时间tPHL。
从输入脉冲后沿幅度的50%到输出脉冲电平上升到1.5V时所需时间为传输延迟时间tPLH。
入出间隔离电容CIO：光耦合器件输入端和输出端之间的电容值。
入出间隔离电阻RIO：半导体光耦合器输入端和输出端之间的绝缘电阻值。
入出间隔离电压VIO：光耦合器输入端和输出端之间绝缘耐压值。
光电耦合器产品目录PIN数产品名称468光电晶体管EL814、EL3H4-G、EL817、EL816、EL357、EL3H7可控硅驱动EL3021、EL3063、EL3052高速光耦ELM600、ELM601、ELM611、EL4502、EL4503、EL2601、EL26116N135、6N136、6N137线性光耦EL817、EL357N-G、EL3H7-G、EL1010-G4N25、4N35、H11A1达林顿晶体管EL815、EL852、EL452-G4N29、4N31、H11B1EL825施密特触发器H11L1光电耦合器典型电路原理图光电晶体管输出光耦典型电路原理图引脚说明：1、正极2、负极3、发射极4、接收极主要特点：•电流转移率（电流：50~600%，如果=5mA，VCE=5V）•输入之间的高隔离电压输出（viso=5000Vrms）•爬电距离>7.62mm•工作温度高达+110°C•紧凑的小外形包装•产品本身将保持符合RoHS的版本。
•符合欧盟范围•UL和CUL批准（编号E214129）•VDE批准（编号132249）•Semko批准•Nemko批准•DEMKO批准•FIMKO批准•CQC批准主要用途：•可编程控制器•系统设备、测量仪器•电信设备•家用电器，如风扇加热器等。
•不同电位和阻抗电路之间的信号传输可控硅驱动光耦典型电路原理图引脚说明：1、正极2、负极3、不连接4、终端5、基板（不连接）6、终端主要特点：峰值击穿电压-250V：EL303X-400伏：EL304X-600伏：EL306X-800伏：EL308X•输入和输出之间的高隔离电压（viso=5000V rms）•零电压交叉•符合欧盟范围•产品本身将保持符合RoHS的版本。
•UL和CUL批准（编号E214129）•VDE批准（编号132249）•Semko批准•Nemko批准•DEMKO批准•FIMKO批准主要用途：·电磁阀/阀门控制·灯光控制·静态电源开关·交流电机驱动器·电磁接触器·温度控制·交流电动机启动器高速光耦典型电路原理图引脚说明：1、无连接2、正极3、负极4、无连接5、接地6、虚拟输出7、负电源电压8、正电源电压特点：•高速10Mbit/s,1Mbit/s•10kV/μs最小共模瞬态抗扰度•保证-40至85℃的性能•逻辑门输出•输入之间的高隔离电压和输出（viso=5000V rms）•无铅，符合RoHS。
•UL和CUL批准（编号E214129）•VDE批准（编号132249）•Semko批准•Nemko批准•DEMKO批准•FIMKO批准用途：•消除地面回路•lsttl到5伏的CMOS或TTL，lsttl •line接收器，数据传输•数据复用•开关电源•pulse变压器更换•computer外围接口•地面高速逻辑隔离线性光耦典型电路原理图引脚说明：1、正极2、负极3、无连接4、发射极5、接收极6、基线达林顿三极管输出光耦典型电路原理图引脚说明：1、正极2、负极3、发射极4、接收极施密特触发器光耦典型电路原理图引脚说明：1、正极2、负极3、无连接4、输出信号电压5、接地6、正电源电压。
