电子技术基础试题

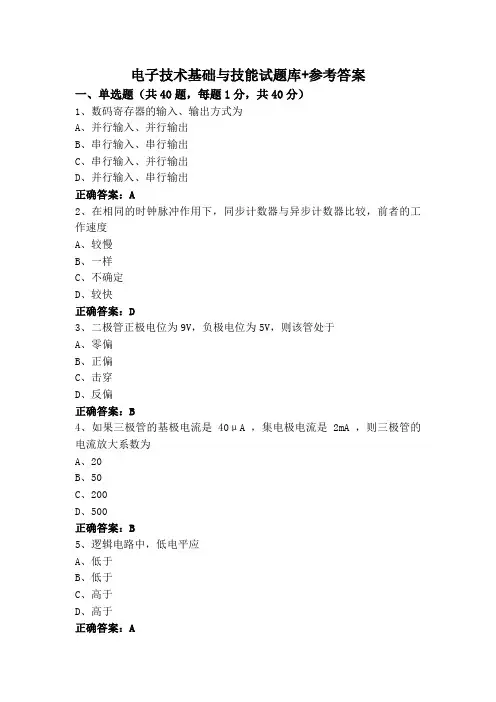

电子技术基础与技能试题库+参考答案
电子技术基础与技能试题库+参考答案一、单选题(共40题,每题1分,共40分)1、数码寄存器的输入、输出方式为A、并行输入、并行输出B、串行输入、串行输出C、串行输入、并行输出D、并行输入、串行输出正确答案:A2、在相同的时钟脉冲作用下,同步计数器与异步计数器比较,前者的工作速度A、较慢B、一样C、不确定D、较快正确答案:D3、二极管正极电位为9V,负极电位为5V,则该管处于A、零偏B、正偏C、击穿D、反偏正确答案:B4、如果三极管的基极电流是40μA ,集电极电流是2mA ,则三极管的电流放大系数为A、20B、50C、200D、500正确答案:B5、逻辑电路中,低电平应A、低于B、低于C、高于D、高于正确答案:A6、在三个输入量只有1个为1或3个全为1时,输出为1,实现这一功能的组合逻辑电路是A、奇校验器B、数据比较器C、编码器D、加法器正确答案:A7、直接耦合放大电路的放大倍数越大,在输出端出现的漂移电压就越A、和放大倍数无关B、小C、大D、以上都不对正确答案:C8、半导体中导电的载流子是A、电子B、离子C、电子和空穴D、空穴正确答案:C9、描述放大器对信号电压的放大能力,通常使用的性能指标是A、功率放大倍数B、电流放大倍数C、电压放大倍数D、电流增益正确答案:C10、当七段共阳数码管当abcdefg分别为0110000,则显示为A、3B、6C、ED、b正确答案:C11、下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案:C12、用不同数制的数字来表示十进制数2007,位数最少的是A、八进制数B、十六进制数C、二进制数D、十进制数正确答案:B13、甲乙类功放电路最大理想效率为A、60%B、75%C、50%D、78.5%正确答案:D14、十进制数5转换为二进制数为A、110B、101C、011D、100正确答案:B15、把射极输出器用作多级放大器的中间级,是利用它的A、有一定的电流和功率放大能力B、输出阻抗低C、电压跟随特性好,使放大性能稳定D、输入阻抗高正确答案:C16、下列关于电容滤波电路的叙述中,正确的是A、电路的滤波,利用了电容器的B、电路的滤波,利用了电容器的C、电容器充电时,输出电压下降;D、电容量C越大,滤波效果越差。
电子技术基础考试题及答案
电子技术基础考试题及答案一、单项选择题(本大题共15小题,每小题1分,共15分)在每小题列出的四个备选项中只有一个选项是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.下列关于电路中电压方向的描述,错误的是( )A.电压的参考方向可任意设定B.电压的实际方向就是参考方向C.电位降低的方向是电压的实际方向D.Uab表示a点与b点之间电压参考方向由a指向b2.电路如题2图所示,则以下关于电源功率的描述中,正确的是( )A.电压源吸收功率20W,电流源吸收功率40WB.电压源吸收功率20W,电流源提供功率40WC.电压源提供功率20W,电流源吸收功率40WD.电压源提供功率20W,电流源提供功率40W3.已知加在电容C=2μF两端的电压为U(t)=100cos(2022πt)(mV),则流过该电容的电流为( )A. B. C. D. 4.下列关于P型半导体中载流子的描述,正确的是( )A.仅自由电子是载流子B.仅空穴是载流子C.自由电子和空穴都是载流子D.三价杂质离子也是载流子5.以下关于差动放大电路的描述中,错误的是( )A.差动放大电路是一个对称电路B.差动放大电路的共模抑制比越大,性能越好C.差动放大电路能抑制零点漂移D.差动放大电路能抑制差模信号6.理想运算放大器的两个基本特点是( )A.虚地与虚断B.虚短与虚地C.虚短与虚断D.断路与短路7.能将矩形波转变成三角波的运算电路为( )A.比例运算电路B.微分运算电路C.积分运算电路D.加法运算电路8.在单相桥式整流电路中,输入正弦电压的有效值为U2,输出电流为IO(AV),则每个整流二极管承受最大反向电压URM和平均电流ID(AV)分别是( )A. B. C. D. 9.在单相桥式整流电路中,输入正弦电压的有效值为U2,如其中有一个整流二极管开路,则这时输出电压平均值UO(AV)为( )A.0VB.0.45U2C.0.9U2D.U210.下列逻辑式中,正确的逻辑公式是( )A. B. C. D. 11.逻辑符号如下图所示,其中表示“与非”门的是( )12.在以下输入情况中,“或非”运算的结果为逻辑1的是( )A.全部输入为0B.全部输入为1C.任一输入是0,其它输入为1D.任一输入是1,其它输入为013.逻辑电路如题13图所示,当S1=0、S0=1时,则下列选项中正确的是( )A.P0=某B.P1=某C.P2=某D.P3=某14.主从型JK触发器,当J=K=0时,则CP脉冲来到后JK触发器的次状态Qn+1为( )A.0B.1C.QnD. 15.在可编程逻辑器件中,FPGA所表示的是( )A.可编程只读存储器B.通用阵列逻辑器件C.复杂可编程逻辑器件D.现场可编程门阵列二、填空题(本大题共15小题,每小题1分,共15分)请在每小题的空格中填上正确答案。
电子技术试题及答案
电子技术试题及答案电子技术基础参考答案问题编号分数:一,二,三,四一、填空题(每空1分,共20分)1.电子电路中的信号可分为两类。
一种是时间和振幅连续的信号,称为模拟信号;另一种信号在时间和振幅上是离散的,称为数字信号(脉冲信号)。
2、晶体二极管具有单向导电特性。
3.半导体是一种导电性介于导体和绝缘体之间的物质。
特殊性质,如热敏感性、异质性和光敏性,可用于制造具有不同性质的各种半导体器件。
4、共集电极放大电路又称射极输出器,它的电压放大倍数接近于1,输出信号与输入信号同相,输入电阻大,输出电阻小。
5.如果在放大电路中引入电压串联负反馈,可以稳定输出电压,增加输入电阻。
6、单管共射极放大器,当工作点q选择较低时,易出现截止失真。
7、8421bcd码10000111.0011对应的十进制数为__87.3____。
8.逻辑函数通常有四种表达方式:真值表、逻辑函数表达式、逻辑电路图和卡诺图。
9、常用的集成组合逻辑电路器件有编码器、译码器、__数据选择器_、数据分配器、加法器等。
10.当变量a、B和C分别为1、0和0时,(a+B+C)AB=o。
11、ttl或非门多余输入端的处理方法是接低平,接地,与其他引脚连在一起。
12.当多个三态门的输出连接到总线时,应注意,任何时候只有一个门电路处于工作状态。
13、在组合逻辑电路中,当输入信号改变状态时,输出端可能出现虚假过渡干扰脉冲的现象称为竞争冒险。
14.应选择D/a转换器将数字信号转换为模拟信号。
15.a/D转换过程可分为四个步骤:采样、保持、量化和编码。
16.a/D转换器最重要的两个指标是分辨率和转换速度。
17、能完成两个一位二进制数相加,并考虑到低位进位的器件称为全加器。
18.根据需要将公共数据上的数字信号分配给不同电路的电路称为数据分配器19、oc门在使用时输出端应接上拉电阻和电源。
20.TTL负载水平越高,输出电流越低。
二、选择题(每选对一项得1分,共20分)1.使用电压表测量连接到电路的齐纳二极管的电压,读数仅为0.7 V,这表明齐纳二极管(b)。

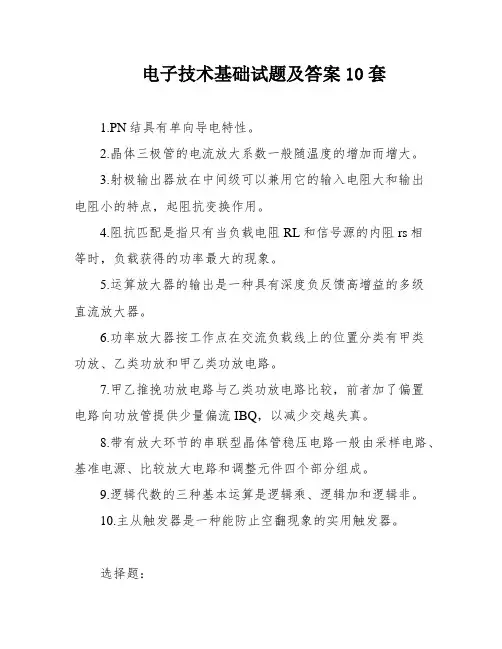

电子技术基础试题及答案10套
电子技术基础试题及答案10套1.PN结具有单向导电特性。
2.晶体三极管的电流放大系数一般随温度的增加而增大。
3.射极输出器放在中间级可以兼用它的输入电阻大和输出电阻小的特点,起阻抗变换作用。
4.阻抗匹配是指只有当负载电阻RL和信号源的内阻rs相等时,负载获得的功率最大的现象。
5.运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。
6.功率放大器按工作点在交流负载线上的位置分类有甲类功放、乙类功放和甲乙类功放电路。
7.甲乙推挽功放电路与乙类功放电路比较,前者加了偏置电路向功放管提供少量偏流IBQ,以减少交越失真。
8.带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放大电路和调整元件四个部分组成。
9.逻辑代数的三种基本运算是逻辑乘、逻辑加和逻辑非。
10.主从触发器是一种能防止空翻现象的实用触发器。
选择题:1.若晶体二极管的正极电位是-10V,负极电位是-5V,则该晶体二极管处于正偏。
2.当晶体三极管的集电结反偏、发射结正偏时,当基极电流减小时,集电极电流减小。
3.某三级放大器中,每级电压放大倍数为Av,则总的电压放大倍数为A^3V。
4.正弦波振荡器中正反馈网络的作用是保证电路满足振幅平衡条件。
5.甲类单管功率放大电路中结构简单,但最大的缺点是有交越失真。
6.有两个2CW15稳压二极管,其中一个稳压值是8V,另一个稳压值为7.5V,若把两管的正极并接,再将负极并接,组合成一个稳压管接入电路,这时组合管的稳压值是7.5V。
7.为了减小开关时间,常在晶体管的基极回路中引入加速电容,它的主要作用是在开启时提供很大的正向基极电流,并在关闭时提供很大的反向基极电流。
9、二进制数1011的十进制表示为11.10、在逻辑电路中,与门的输出只有当所有输入都为1时才为1,否则为0.二、简答题(每题5分,共25分)1、什么是放大电路的增益?如何计算放大电路的增益?答:放大电路的增益是指输出信号与输入信号之间的比值。
电子技术基础复习试题与答案
一、选择题:
1.在杂质半导体中,少子浓度主要取决于( )
(A)掺入杂质的浓度、(B)材料、(C)温度
2.测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )
(A)放大状态 、(B)饱和状态、(C)截止状态
3.在基本共射放大电路中,若更换晶体管使β值由50变为100,则电路的放大倍数( )
28.74LS138是3线—8线译码器,译码为输出低电平有效,若输入为A2A1A0=110时,输出 应为______。
29.将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM, 该ROM有______根地址线。
30.能够实现“线与”的TTL门电路叫______。
31.差分放大电路,若两个输入信号uI1=uI2,则输出电压,uO=0; 若 u I1=100V,u I2=80V则差模输入电压uId=20V;共模输入电压uIc=90V。
参考答案
一、选择题:1、C2、C3、C4、B5、C6、C7、C8、B9、B10、A
11、C12、B13、B14、C15、B16、A17、C18、A19、C
20、C21、A22、C23、B24、A25、A
二、填空题:1、自由电子、空穴2、单向导电
3、发射结正偏、集电结反偏4、差动
5、φA +φF=2nπ(n=0、1、2……) 、AF=1
(1)静态工作点IB,IC,UCE;
(2)电压放大倍数Au。
5.已知如图VCC=12V,RB=100KΩ,RW=400KΩ,RC=4KΩ,β=37.5,
当滑动变阻器的触点在中间位置时求静态值并画直流负载线 (设UBE= 0 )。 (10分)
7.写出下图输出与输入的关系表达式:
电子技术基础试题库及参考答案
电子技术基础试题库及参考答案试卷一一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内(本大题共13小题,总计34分)1、(本小题2分)由开关组成的逻辑电路如图所示,设开关接通为“1”,断开为“0”,电灯亮为“1”,电灯暗为“0”,则该电路为 ( )。
(a)“与”门(b)“或”门(c) “非”门2、(本小题2分)若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏,好的管子应为( )。
(a) 正、反向电阻相等(b) 正向电阻大,反向电阻小(c) 反向电阻比正向电阻大很多倍(d) 正、反向电阻都等于无穷大3、(本小题2分)运算放大器电路如图所示,RF1和RF2均为反馈电阻,其反馈极性为 ( ) 。
(a) RF1引入的为正反馈,RF2引入的为负反馈(b) RF1和RF2引入的均为负反馈(c) RF1和RF2引入的均为正反馈(d) RF1引入的为负反馈,RF2引入的为正反馈4、(本小题2分)振荡电路的幅度特性和反馈特性如图所示,通常振荡幅度应稳定在()。
(a) O 点(b) A 点(c) B 点(d) C 点5、(本小题2分)电容三点式振荡电路如图所示,其振荡频率为()。
(a)fL C C C Co ≈+121212π()(b) fLC CC Co≈+121212π()(c) fLC CC Co≈+11212()6、(本小题2分)整流电路如图所示,直流电压表V(内阻设为无穷大)的读数均为90 V,二极管承受的最高反向电压为141 V 的电路是下列图中()。
7、(本小题2分)若晶闸管的控制电流由小变大,则正向转折电压()。
(a) 由大变小 (b) 由小变大(c) 保持不变8、(本小题2分)某数/模转换器的输入为8 位二进制数字信号(D7 ~ D0),输出为 0~ 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为( )。
(a) (b) (c)9、(本小题3分)电路如图所示,已知U CC=12V,RC=3k,β=40且忽略U BE,若要使静态时U C E=9V,则R B应取()。
电子技术基础考试试题及参考答案
B电子技术基础考试试题及参考答案试题一、填空题 (每空 1 分,共 30 分)1. 硅二极管的死区电压为 V ,锗二极管的死区电压为V 。
2. 常用的滤波电路主要有 、 和 三种。
3. 晶体三极管的三个极限参数为 、 和 。
4.差模信号是指两输入端所施加的是对地大小 ,相位 的信号电压。
5. 互补对称推挽功率放大电路可分成两类:第一类是单电源供电的,称为 电路,并有 通过负载输出;第二类是双电源供电的,称为 电路,输出直接连接负载,而不 需 要 。
6.功率放大器主要用作 ,以供给负载 。
7. 集成稳压电源 W7905 的输出电压为 伏。
8. 异或门的逻辑功能是:当两个输入端一个为 0,另一个为 1 时,输出为 ;而两个输入端均为 0 或均为 1 时,输出为 。
9.(1111)2+(1001) 2=( ) 2 (35)10=( ) 2(1010) 2–(111)2=( ) 2 (11010)2=( ) 10(1110)2×(101) 2=( ) 2 10. 逻辑函数可以用 、 、 等形式来表示。
11. 组合逻辑电路包括 、 、 和加法器等。
二、判断题(下列各题中你认为正确的,请在题干后的括号内打“√”,错误的打“× 。
全打“√”或全打“×”不给分。
每小题 1 分,共 10 分) ” 1. 放大器采用分压式偏置电路,主要目的是为了提高输入电阻。
( ) 2. 小信号交流放大器造成截止失直的原因是工作点选得太高,可以增大 RI 减小, 从而使工作点下降到所需要的位置。
( )3. 对共集电极电路而言,输出信号和输入信号同相。
( )4. 交流放大器也存在零点漂移,但它被限制在本级内部。
( )5. 同相运算放大器是一种电压串联负反馈放大器。
( )6. 只要有正反馈,电路就一定能产生正弦波振荡。
( )7. 多级放大器采用正反馈来提高电压放大倍数。
( )8. TTL 集成电路的电源电压一般为 12 伏。
电子技术基础试题及答案
电子技术基础试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,逻辑“与”门的输出为“1”的条件是:A. 所有输入都为“1”B. 至少有一个输入为“0”C. 至少有一个输入为“1”D. 所有输入都为“0”答案:A2. 下列哪个元件不是半导体器件?A. 二极管B. 三极管C. 电容D. 场效应管答案:C3. 在模拟电路中,放大器的增益通常指的是:A. 输入电压与输出电压之比B. 输入电流与输出电流之比C. 输入功率与输出功率之比D. 输出电压与输入电流之比答案:A4. 以下哪种波形不是周期性波形?A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案:D5. 在数字电路中,逻辑“或”门的输出为“0”的条件是:A. 所有输入都为“1”B. 所有输入都为“0”C. 至少有一个输入为“1”D. 至少有一个输入为“0”答案:B6. 以下哪种材料通常用于制作二极管的PN结?A. 硅B. 铜C. 铁D. 铝答案:A7. 一个理想的运算放大器具有以下哪个特性?A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的输入阻抗D. 无限的输出阻抗答案:C8. 在数字电路中,D触发器的输出状态取决于:A. 当前时钟脉冲B. 上一个时钟脉冲C. 初始状态D. 外部输入答案:B9. 以下哪种波形的频率是固定的?A. 正弦波B. 随机噪声C. 锯齿波D. 方波答案:A10. 在模拟电路中,滤波器的作用是:A. 放大信号B. 抑制噪声C. 产生振荡D. 转换信号答案:B二、多项选择题(每题3分,共15分,每题至少有两个正确选项)1. 下列哪些元件可以用于整流电路?A. 二极管B. 三极管C. 电容D. 电感答案:A D2. 在数字电路中,下列哪些逻辑门可以实现逻辑“与”功能?A. 与门B. 或门C. 非门D. 异或门答案:A3. 以下哪些因素会影响二极管的正向导通电压?A. 材料B. 温度C. 电流D. 反向电压答案:A B C4. 在模拟电路中,以下哪些元件可以用于信号放大?A. 运算放大器B. 电阻C. 电容D. 二极管答案:A D5. 以下哪些波形属于非周期性波形?A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案:D三、填空题(每题2分,共20分)1. 在数字电路中,逻辑“非”门的输出是输入的________。
电子技术基础测试题(含答案)
电子技术基础测试题(含答案)一、单选题(共50题,每题1分,共50分)1、共射极放大电路的交流输出波形下半周失真时为()失真A、交越B、截止。
C、饱和。
正确答案:C2、与门的逻辑功能是。
A、全高为高。
B、部分高为高。
C、全低为高。
正确答案:A3、射极跟随器的特点是。
A、输入电阻大,输出电阻小。
B、输入电阻小,输出电阻大。
C、输入电阻大,输出电阻大。
正确答案:A4、JK触发器具有()种逻辑功能。
A、4B、2C、3正确答案:A5、三极管的反向电流ICBO是由()组成的。
A、多数载流子B、少数载流子。
C、多数载流子和少数载流直。
正确答案:B6、稳压电源是一种将交流电转化成稳定直流电的电路。
A、✔B、×正确答案:A7、多谐振荡器是一种无稳态触发器。
A、×B、✔8、为使电路输入电阻高,输出电阻低,应引入()A、电流并联负反馈。
B、电流串联负反馈。
C、电压串联负反馈。
正确答案:C9、TTL器件输入脚悬空相当于输入()电平A、负B、高C、低正确答案:B10、将二进制数1111011写成八进制数应是()A、173B、1323C、177正确答案:A11、组合逻辑电路的输出与电路的原状态()A、有关B、无关C、不一定正确答案:A12、PN结两端加正向电压时,那么参加导电的是()A、既有多数载流子又有少数载流子。
B、少数载流子。
C、多数载流子。
正确答案:C13、逻辑代数运算于普通代数运算结果()A、有的相同,有的不相同。
B、不想同C、相同正确答案:A14、集成运放在开环情况下,一定工作在非线性区。
A、×B、✔15、数字电路比模拟电路抗干扰能力()A、强B、相同C、差正确答案:A16、同步二进制计数器一般由t触发器组成。
A、×B、✔正确答案:B17、在由运放组成的电路中运放工作在非线性状态的电路是。
()A、电压比较器。
B、差值放大器。
C、反相放大器。
正确答案:A18、共射极放大电路的交流输出波形上半周失真时为()失真A、截止。
电子技术基础与技能试题与参考答案
电子技术基础与技能试题与参考答案一、单选题(共40题,每题1分,共40分)1、74LS192是( )进制可逆计数器。
A、同步、十B、同步、十六C、异步、十D、异步、十六正确答案:A2、74LS194寄存器无论有无CP,寄存器中的内容不变,M1、 M0为A、M1=0,M0=1B、M1=1,M0=0C、M1=M0=1D、M1=M0=0正确答案:D3、利用二极管反向电击穿时两端电压保持稳定的特性来稳定电路两点电压的二极管称为A、整流二极管B、变容二极管C、光电二极管D、稳压二极管正确答案:D4、构成四位寄存器需选用触发器的个数为A、2B、4C、3D、1正确答案:B5、主从型JK触发器,当J=K=1时,CP的频率f=200Hz,则Q的频率为A、200HzB、400HzC、100HzD、50Hz正确答案:C6、数字信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案:A7、电子型半导体的形成是通过在本征半导体中掺入微量的A、三价元素B、四价元素C、六价元素D、五价元素正确答案:D8、用模拟万用表欧姆挡测试二极管,若红表笔接正极、黑表笔接负极时,读数为30kΩ,表笔对调后测得电阻为10kΩ,则该二极管A、内部已短路,不能使用B、内部已断,不能使用C、没有坏,但性能不好D、性能良好正确答案:C9、开关电源若不能启动,应重点调整A、调整管基极偏置B、脉宽控制级C、误差放大级D、脉冲变压器正确答案:A10、半导体中的空穴和自由电子数目相等,这样的半导体称为A、N型半导体B、杂质半导体C、本征半导体D、P型半导体正确答案:C11、下列说法正确的有A、普通编码器可同时处理两个或两个以上的编码请求B、编码和译码是不可相逆的C、优先编码器任何时刻只允许输入一个编码请求有效D、N位二进制代码可以表示2N个信号正确答案:C12、主从JK触发器的状态变化,发生在时钟脉冲的A、上升沿B、下降沿C、高电平期间D、低电平期间正确答案:B13、若逻辑函数L=( )( ),则L可简化为A、L=A+BCB、L=AB+CC、L=AC+BD、L=ABC正确答案:A14、甲类功放的效率低是因为A、静态电流过大B、变压器效率低C、单管放大的能力小D、管子通过交流电流正确答案:A15、能防止空翻的触发器是A、与非门构成的基本RS触发器B、或非门构成的基本RS触发器C、同步RS触发器D、主从RS触发器正确答案:D16、普通二极管导通时,则二极管两端所加的电压是A、无偏置B、正向偏置C、零偏置D、反向偏置正确答案:B17、进行TTL门电路逻辑功能测试时,低电平是指低于A、1VB、0.8VC、2VD、0.3V正确答案:B18、下列说法中正确的是A、体现晶体三极管电流放大特性的公式是B、锗材料晶体三极管的饱和压降是0.1VC、晶体三极管具有能量放大作用D、硅材料晶体三极管的导通电压是0.3V正确答案:B19、基本RS触发器改为同步RS触发器,主要解决的问题是A、输入端的约束B、输入端RS的直接控制C、不稳定状态D、计数时空翻正确答案:B20、LED数码管显示不含小数点的数通常由( )段组成。
电子技术基础考试试题
电子技术基础考试试题一、选择题(每题2分,共20分)1. 以下哪个不是基本的电子元件?A. 电阻B. 电容C. 电感D. 变压器2. 欧姆定律的公式是:A. V = I * RB. V = I / RC. I = V / RD. I = R / V3. 一个电路的总电阻为100Ω,当并联一个50Ω的电阻时,总电阻将:A. 大于100ΩB. 小于100ΩC. 等于100ΩD. 无法确定4. 以下哪个是半导体材料?A. 铜B. 银C. 硅D. 铁5. 一个电路的电流为2A,电压为10V,根据功率公式,该电路的功率是:A. 20WB. 5WC. 10WD. 40W6. 以下哪个不是数字逻辑门?A. ANDB. ORC. NOTD. XOR7. 一个正弦波的频率为50Hz,其周期是:A. 0.02秒B. 0.2秒C. 20秒D. 200秒8. 以下哪个是模拟信号?A. 数字电视信号B. 无线电广播信号C. 计算机数据信号D. 所有选项都是9. 一个电路的功率因数为0.8,其有效功率是视在功率的:A. 80%B. 100%C. 120%D. 200%10. 以下哪个是集成电路的分类?A. 模拟集成电路B. 数字集成电路C. 混合信号集成电路D. 所有选项都是二、填空题(每空2分,共20分)11. 电阻的单位是________。
12. 电流的国际单位是________。
13. 电压源的符号是________。
14. 一个电路的功率因数定义为________与________的比值。
15. 半导体材料的导电性介于________和________之间。
16. 逻辑门的输出状态只有两种,即高电平或________。
17. 一个周期性信号在一个周期内的平均值为________。
18. 模拟信号与数字信号的主要区别在于模拟信号是________变化的,而数字信号是离散的。
19. 集成电路按功能可分为________和________。
电子技术基础试题库完整
电子技术基础(模拟篇)第一章 半导体二极管一、单选题1. 当温度升高时,二极管正向特性和反向特性曲线分别( )。
A. 左移,下移B. 右移,上移C. 左移,上移D. 右移,下移2. 在PN 结外加正向电压时,扩散电流 漂移电流,当PN 结外加反向电压时,扩散电流 漂移电流。
A. 小于,大于B. 大于,小于C. 大于,大于D. 小于,小于3. 设二极管的端电压为U ,则二极管的电流方程为( )A. U I e SB. TU U I eS C. )1e (S -T U U I D. 1e S -T U U I4. 下列符号中表示发光二极管的为( )。
5. 稳压二极管工作于正常稳压状态时,其反向电流应满足( )。
A. I D = 0B. I D < I Z 且I D > I ZMC. I Z > I D > I ZMD. I Z < I D < I ZM6. 杂质半导体中( )的浓度对温度敏感。
A. 少子B. 多子C. 杂质离子D. 空穴7. 从二极管伏安特性曲线可以看出,二极管两端压降大于( )时处于正偏导通状态。
A. 0B. 死区电压C. 反向击穿电压D. 正向压降8. 杂质半导体中多数载流子的浓度主要取决于( )。
A. 温度B. 掺杂工艺C. 掺杂浓度D. 晶体缺陷9. PN 结形成后,空间电荷区由( )构成。
A. 电子和空穴B. 施主离子和受主离子C. 施主离子和电子D. 受主离子和空穴10. 硅管正偏导通时,其管压降约为( )。
A 0.1VB 0.2VC 0.5VD 0.7V11. 用模拟指针式万用表的电阻档测量二极管正向电阻,所测电阻是二极管的 电阻,由于不同量程时通过二极管的电流 ,所测得正向电阻阻值 。
A. 直流,相同,相同B. 交流,相同,相同C. 直流,不同,不同D. 交流,不同,不同12. 在25ºC 时,某二极管的死区电压U th ≈0.5V ,反向饱和电流I S ≈0.1pA ,则在35ºC 时,下列哪组数据可能正确:( )。
电子技术基础试题及答案
电子技术基础试题及答案第一部分:选择题1. 关于电子元器件的描述,以下哪个是正确的?A. 电容器是一种用于储存电能的元器件。
B. 电感是一种用于放大电信号的元器件。
C. 二极管是一种只允许电流单向通过的元器件。
D. 三极管是一种只允许电流双向通过的元器件。
答案:C2. 下列哪个元器件可以实现电流放大功能?A. 二极管B. 电容器C. 电感D. 可变电阻答案:D3. 以下哪个单位用于表示电压?A. 安培B. 瓦特C. 伏特D. 欧姆答案:C4. 下列哪个元器件可以实现电流的控制?A. 二极管B. 三极管C. 电容器D. 电阻答案:B5. 下列哪个元器件可以将交流电转换为直流电?A. 二极管B. 三极管C. 变压器D. 可变电阻答案:A第二部分:填空题1. 控制电流的元器件是________。
答案:晶体管2. 电容器的单位是________。
答案:法拉3. 电路中电流的取向是从______极流向______极。
答案:正,负4. 二极管的一端为________极,另一端为________极。
答案:正,负5. 电阻的单位是________。
答案:欧姆第三部分:解答题1. 简述电流、电压和电阻的关系。
答案:根据欧姆定律,电流等于电压与电阻的比值。
即I = U/R,其中I表示电流,U表示电压,R表示电阻。
2. 请说明什么是直流电和交流电,并提供各自的应用场景。
答案:直流电是电流方向始终不变的电流形式,如电池输出的电流。
交流电是电流方向周期性改变的电流形式,如家庭用电。
直流电在电子设备中常用于供电,如计算机、手机等;交流电在家庭中用于照明、家电使用等。
3. 请简述二极管的工作原理及其应用领域。
答案:二极管是一种具有单向导电特性的元器件。
当二极管正向偏置时,电流能够流动;当反向偏置时,电流无法通过。
其工作原理是利用P型半导体和N型半导体形成的PN结,当正向电压大于二极管的压降时,电流才能够通过。
二极管的应用领域非常广泛,包括通信、电源、光电、调制解调等领域。
《电子技术基础》(晶体管+集成运放)试题集+答案
《电子技术基础》(晶体管+集成运放)试题集+答案一.填空题:(22题)1.PN结正向偏置时,应该是P区的电位比N区的电位高。
2.硅二极管导通时的正向管压降约为0.7V 。
3.锗二极管导通时的正向管压降约为0.2V 。
4.半导体三极管放大的实质是小电流控制大电流。
5.工作在截止和饱和状态的三极管可作为开关器件使用。
6.三极管的极限参数分别是I CM、P CM和U CEO。
7.在共射极放大电路中输出电压和输入电压的相位相反。
8.小功率三极管的输入电阻经验公式= 30 0+9.放大电路产生非线性失真的根本原因静态工作点不合适。
10.在放大电路中负载电阻值越大其电压放大倍数越大。
11.反馈放大器是由基本放大电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流。
14.反馈信号增加原输入信号的反馈叫正反馈。
15.反馈信号减弱原输入信号的反馈叫负反馈。
16.放大直流信号时放大器应采用的耦合方式为直接耦合。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和专用型。
19.线性状态的理想集成运算放大器,两输入端电位差=0。
20.线性状态的理想集成运算放大器,两输入端的电流=0。
21.单门限电压比较器中的集成运放工作在开环状态。
22.单门限电压比较器中的集成运放属于线性应用。
二.是非题:(正确=“+”,错误=“—”)(共26题)1.(+)发射结反向偏置的三极管一定工作在截止状态。
2.(—)三极是电压放大器件。
3.(+)3DA1型三极管是硅管高频大功率晶体管。
4.(—)变压器也能把电压升高,所以变压器也是放大器。
5.(+ )放大器工作时,电路同时存在直流和交流分量。
6.(—)对放大器来说一般希望输入电阻小、输出电阻大。
7.(+ )固定偏置放大器的缺点是静态工作点不稳定。
8.(—)实际放大电路常采用分压式偏置,是因为U i大。
9.(+ )多级放大电路总的增益等于各级增益之和。
电子技术基础试题
电子技术基础试题
一、选择题
1.以下哪个是典型的半导体材料? A. 铜 B. 铁 C. 硅 D. 铝
2.以下哪个是最简单的电子元器件? A. 二极管 B. 电容器 C. 电感 D. 三极管
3.唐古拉铁塔是由以下哪种材料制成的? A. 黄铜 B. 高纯铜 C. 不锈钢 D. 铝合金
4.以下哪个是数字电路中的基本逻辑门? A. 与门 B. 或门 C. 非门 D. 异或门
5.以下哪个是电磁波频率最低的? A. X射线 B. 可见光 C. 微波 D. 无线电波
二、填空题
1.电阻的单位是_________。
2.数字电路中,由多个逻辑门组成的集成电路称为_________。
3.中国的峨眉山海拔约_________米。
4.晶体管有_________个引脚。
5.1千赫兹等于_________兆赫兹。
三、简答题
1.什么是电流?电流的单位是什么?
2.解释一下导体和绝缘体的区别。
3.什么是放大器?放大器的作用是什么?
4.请解释一下二极管的工作原理。
5.简要介绍一下数字电路中的与门和或门的逻辑表达式和真值表。
四、计算题
1.如果一个电阻器的阻值为100欧姆,通过它的电流为50毫安,求该电阻器两端的电压是多少伏特?
2.如果一个电容器的容值为10微法,通过它的电流为1毫安,求该电容器两端的电压是多少伏特?
五、编程题
请编写一个Python代码片段,计算并输出2的10次方的值。
```python # 计算2的10次方 result = 2 ** 10 print(。
(完整版)电子技术基础(含答案)
《电子技术基础》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】:本课程《电子技术基础》(编号为08001)共有单选题,简答题,计算题1,作图题1,作图题2,计算题2,分析题,化简题等多种试题类型,其中,本习题集中有[计算题2,作图题2]等试题类型未进入。
一、单选题1.测得NPN三极管的三个电极的电压分别是U B=1.2V,U E=0.5V,U C=3V,该三极管处在()状态。
A. 击穿B. 截止C. 放大D. 饱和2.二极管的主要特性是()。
A.放大特性B.恒温特性C.单向导电特性D.恒流特性3.在N型半导体中()。
A.只有自由电子B.只有空穴C.有空穴也有电子D.没有空穴也没有自由电子4.三极管的两个PN结都正偏,则晶体三极管的状态是()。
A.放大B.饱和C.截止D.倒置5.工作在放大状态的某三极管,当输入电流I B=10μA时,I C=1mA;而I B=20μA时,I C=1.8mA,则该三极管的交流电流放大系数为()。
A.50B.80C.100D.1806.稳压管的稳压是其工作在()。
A.正向导通B.反向截止C.反向击穿区D.正向死区7.在某放大电路中测得三极管三个极的静态电位分别为0V、-10V和-9.3V,则该管为()。
A.NPN硅管B.NPN锗管C.PNP硅管D.PNP锗管8.在杂质半导体中,多数载流子的浓度主要取决于()。
A. 温度B. 掺杂工艺C. 杂质浓度D. 晶体缺陷9.测得NPN型硅三极管三个电极电位分别为:U B=2.8V,U E=2.1V,U C=3.6V,则该管处于()状态。
A.饱和B.截止C.放大D.击穿10. P型半导体中的自由电子浓度()空穴浓度。
A.大于B.小于C.等于D.大于或等于11. N型半导体是在纯净的本征半导体中加入()。
A.自由电子B.空穴C.硼元素D.磷元素12.三极管工作在放大区的条件是()。
A.发射结正偏,集电结正偏B.发射结反偏,集电结正偏C.发射结正偏,集电结反偏D.发射结反偏,集电结反偏13.下列关于半导体的说法正确的是()。
电子技术基础试题及答案10套.docx
电子技术基础试题(八)一、填空题(每题3分,共3()分)1、P N结具有单向导电特性性能。
2、一般情况下,晶体三极管的电流放大系数随温度的增加而丿迖。
3、射极输出器放在中间级是兼用它的输入电阻大和输出电阻小的特点,起阻抗变换作用。
4、只冇当负载电阻R L和信号源的内阻口相等时,负载获得的功率最大,这种现象称为阻抗匹配。
5、运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。
6、功率放大器按工作点在交流负载线上的位置分类有:甲类功放,乙类功放和甲乙类功放电路。
7、甲乙推挽功放电路与乙类功放电路比较,前者加了偏置电路向功放管捉供少量」偏流I BQ ,以减少交越失真。
8、带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放人屯路和调整元件四个部分组成。
9、逻辑代数的三种基木运算是_逻辑乘、逻辑加和逻辑非。
10、主从触发器是一种能防止空翻现彖的实用触发器。
二、选择题(每题3分,共30分)1.晶体管二极管的正极的电位是一10V,负极电位是一5V,则该晶体二极管处于:(C )。
A.零偏B.反偏C.止偏2.若品体三极管的集电结反偏、发射结正偏则当基极电流减小时,使该三极管:(A )oA.集电极电流减小B.集电极与发射极电压V CE上升C.集电极电流增大3.某三级放大器中,每级电压放大倍数为Av,则总的电压放大倍数:(B )。
A.3A VB.A3VC.Aj/3D.A V4.正弦波振荡器中正反馈网络的作用是:(A )。
A.保证电路满足振幅平衡条件B.提高放大器的放大倍数,使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5.甲类单管功率放大电路中结构简单,但最大的缺点是:(C )。
A.冇交越失真B.易产生自激C.效率低6.有两个2CW15稳压二极管,其中一个稳压值是8V,另一个稳压值为7.5V,若把两管的正极并接,再将负极并接,组合成一个稳压管接入电路,这时组合管的稳压值是:(B )oA.8VB.7.5VC.15.5V7.为了减小开关时间,常在品体管的基极回路屮引入加速电容,它的主要作用是:(A )oA.在开启时提供很大的正向基极电流,并在关闭吋提供很大的反向基极电流B.在开启吋提供很大的反向基极电流C.隔开直流电压8.逻辑函数式EF+EF+EF,化简后答案是:(C )。
电子技术基础
电子技术基础一、选择题(每题1分)1、当加在硅二极管两端的正向电压从O开始逐渐增加时,硅二极管()。
A.立即导通B.到才开始导通C.超过死区电压时才开始导通D.不导通2、把电动势为的干电池的正极直接接到一个硅二极管的正极,负极直接接到硅二极管的负极,则该管()。
A.基本正常B.将被击穿C.将被烧坏D.电流为零3、用万用表R×100Ω挡来测试二极管,如果二极管()说明管子是好的。
A.正、反向电阻都为零B.正、反向电阻都为无穷大C.正向电阻为几百欧,反向电阻为几百千欧D.反向电阻为几百欧,正向电阻为几百欧4、用万用表的电阻挡判断小功率二极管管脚极性时,应选用()挡。
A.R×10和R×100B.R×1和R×1kC.R×1k和R×100D.R×10k和R×1k5、在测量二极管正向电阻时,若用两手把管脚捏紧,电阻值将会()。
A.变大B.变小C.不变化D.不能确定6、在三极管放大器中,三极管各极电位最高的是()。
A.NPN管的集电极B.PNP管的集电极C.NPN管的发射极D.PNP管的基极7、晶体三极管处于饱和状态时,它的集电极电流将()。
A.随基极电流的增加而增加B.随基极电流的增加而减小C.与基极电流变化无关,只取决于Ucc和Rc8、三极管输出特性曲线中,当I B=0时,I C等于()。
A.ICMB.ICBOC.ICEOD.09、当硅二极管加上正向电压时,该二极管相当于()。
A.很小的电阻B.很大的电阻C.短路D.电阻10、某二极管反向击穿电压为150V,则其最高反向工作电压()。
A.约等于150VB.略大于150VC.等于300VD.等于75V11、当环境温度升高时,二极管的反向电流将()。
A.增大B.减小C.不变D.先变大后变小12、测量小功率二极管的好坏时,一般把万用表欧姆挡拨到()。
A.R×10和R×1kB.R×1k和R×100C.R×1和R×1kD.R×10k和R×1k13、交通信号灯采用的是()管。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子技术基础试题库(第四版)第一章:半导体二极管一、填空题1、根据导电能力来衡量,自然界的物质可以分为______________、__________和__________三类。
导体、绝缘体、半导体2、PN节具有__________特性,即加正向压时__________,加反向压时__________。
单向导电特性、导通、截止3、硅二极管导通时的正向管压降约__________V,锗二极管导通时的正向管压降约__________V。
、4、使用二极管时,应考虑的主要参数是__________、__________。
最大整流电流、最高反向工作电压5、在相同的反向电压作用下,硅二极管的反向饱和电流常__________于锗二极管的反向饱和电流,所以硅二极管的热稳定性较__________小、好6、根据导电能力来衡量,自然界的物质可分为_______ 、_________和__________三类。
导体,绝缘体,半导体7、PN结具有_____________性能,即加正向电压时PN结________,加反向电压时的PN结_________。
单向导电性,导通,截止二,判断题1、半导体随温度的升高,电阻会增大。
()N2、二极管是线性元件。
()N3、不论是哪种类型的半导体二极管,其正向电压都为0.3V左右。
()N4、二极管具有单向导电性。
()Y5、二极管的反向饱和电流越大,二极管的质量越好。
()N6、二极管加正向压时一定导通()N7、晶体二极管是线性元件。
()N8、一般来说,硅晶体二极管的死区电压小于锗晶体二极管的死区电压。
()Y三、选择题1、PN结的最大特点是具有()CA、导电性B、绝缘性C、单相导电性2、当加在硅二极管两端的正向电压从0开始逐渐增加时,硅二极管()CA、立即导通B、到0.3V才开始导通C、超过死区压才开始导通D、不导通3、当环境温度升高时,二极管的反向电流将()AA、增大B、减少C、不变D、先变大后变小4、半导体中传导电流的载流子是()。
CA、电子B、空穴C、电子和空穴5、P型半导体是()BA、纯净半导体B、掺杂半导体C、带正电的四、综合题1、如图,设晶体二极管的正向压降为,当U A 分别为+5V 、-5V 、0V 时,求U B 。
(5分)§1-22、 电路如图所示,判断二极管是导通还是截止,若导通,则求流过二极管的电流第二章;半导体三极管及放大电路一,填空题1、某晶体三极管的U CE 不变,基集电流I B =30uA 时,I C =,则发射极电流I E =__________mA ,如果I B 增大到50uA 时,I C 增加到2 mA ,则发射极电流I E =__________mA ,三极管的电流放大系数B=__________。
、、402、三极管基集电流I B 的微小变化,将会引起集电极电流I C 的较大变化,这说明三极管具有______ ____作用。
电流放大3当三极管的发射结__________,集电结__________是时,工作在放大区;发射结__________集电结__________,工作在饱和区;发射结__________或__________集电结__________时,工作在截止区。
加正向压(正偏)、加反向压(反偏)、加正向压(正偏)、加正向压(正偏)、加反向压(反偏)或零偏、加反向压(反偏)、4三极管的穿透电流I CEQ 随温度的升高而__________,硅三极管的穿透电流比锗三极管的__________。
增大、小5放大电路按三极管连接方式可分为__________,__________和__________;共基极、共射极、共集电极、6放大电路设置静态工作点的目的是__________。
避免失真7利用__________通路可估算放大器的静态工作点;利用__________通路的等效电路可以近似估算放大器的输入电阻,输出电阻和电压放大倍数。
直流通路、交流通路8对于一个放大电路来说,一般希望其输入电阻__________些,以减轻信号源的负担,输出电阻__________些,以增大带负载的能力。
10K Ω10V 20V大、小9放大电路产生非线性失真的根本原因是__________。
静态工作点选择不当10影响放大电路静态工作点稳定的因素有__________波动, __________因老化而发生变化和__________变化等,其中__________的影响最大。
电源电压、晶体管、环境温度、温度11多级放大电路常用的级间耦合方式有__________,__________和__________。
阻容耦合、变压器耦合、直接耦合12通常用____________________法判别正反馈还是负反馈。
瞬时极性法13在放大电路中为了稳定静态工作点应该引入__________负反馈。
为了提高电路的输入电阻,应该引入__________负反馈。
为了稳定输出电压,应该引入__________负反馈。
直流、串联、电压14直流负反馈能稳定放大器的_____ ____,交流负反馈能改善放大器的_____ _____。
静态工作点、非线性失真15功率放大器的主要任务是____ ______。
功率放大器按功放管工作点的位置不同可分为__________放大器,__________放大器和__________放大器三类。
输出足够大的功率、甲类、乙类、甲乙类16\放大器按放大信号的频率可分为____________________,____________________和____________________等。
直流放大器、高频放大器、低频放大器二,判断题1、三极管有两个PN节,因此它具有单向导电性。
()N2、发射结正向偏置的三极管一定工作在放大状态。
()N3、发射结反向偏置的三极管一定工作在截止状态。
()N4、放大器带上负载后,放大倍数和输出电压都会上升。
()N5、在共射集放大电路中,输出电压和输入电压同相。
()N6、放大器具有能量放大作用()N7、变压器能把电压升高,所以变压器也是放大器。
()N8、造成放大器工作点不稳定的主要因数是电源电压波动。
()N9、放大器静态工作点一经设定后,不会受外界因素的影响。
()N10、负反馈可以使放大倍数提高。
()N11、负反馈可提高放大器放大倍数的稳定性。
()Y12、负反馈可以消除放大器非线性失真。
()N13、负反馈对放大器的输入电阻和输出电阻都有影响。
()Y14、乙类功率放大器静态时,ICQ=0,所以静态功率几乎为零,效率高。
(三、选择题1、三极管的()作用是三极管最基本和最重要的特性。
AA、电流放大B、电压放大C、功率放大D、电压放大和电流放大2、NPN型三极管处于放大状态时,各极电压关系是()AA、UC>UB>UEB、UC>UE>UBC、UC<UB<UED、UC<UE<UB3、放大器的静态是指()AA、输入信号为零B、输出信号为零C、输入、输出信号均为零D、输入、输出信号均不为零4、放大器输出信号的能量来源是()AA、电源B、晶体三极管C、输入信号D、均有作用5、放大器的电压放大倍数在()时增大BA、负载增加B、负载减小C、负载不变D、电压升高6、当放大电路设置合适的静态工作点时,如加入交流信号,工作点将()BA、沿直流负载线移动B、沿交流负载线移动C、不移动D、沿坐标上下移动7、已知电路处于饱和状态,要使电路恢复成放大状态,通常采用的方法是()。
AA、增大电阻R BB、减小电阻R BC、电阻R B不变8、影响放大器工作点稳定的主要因素是()。
CA、B值B、穿透电流C、温度D、频率9、当温度升高时,会造成放大器的()。
AA、Q点上移,容易引起饱和失真B、Q点下移,容易引起饱和失真C、Q点上移,容易引起截止失真D、Q点下移,容易引起截止失真10、某多级放大器电路由三级基本放大器组成,以知每级电压放大倍数为A U,则总的电压放大倍数为( ).BA、3A UB、A U3C、A U11、欲使放大器净输入信号消弱,应采取的反馈类型是()。
DA、串连反馈B、并联反馈C、正反馈D、负反馈12、放大电路采用负反馈后,下列说法不正确的是()AA、放大能力提高B、放大能力降低C、通频带变宽D、非线性失真小13、射极输出器是典型的()放大器。
AA、电压串联负反馈B、电流串联负反馈C、电压并联负反馈D、电流并联负反馈14、给乙类功率放大器电路设置适当的静态工作点,其目的是()。
CA、消除饱和失真B、减小放大倍数C、消除交越失真四、综合题1、测得工作在放大状态的某三极管,其电流如图,在图中标出各管的管脚极性,并说明三极管的管型。
2、测得某放大电路中三极管各管脚间电压如图,问1、2和3各脚分别是什么电极该管是硅管还是锗管是NPN型还是PNP型3、如图示电路,U CC=15V ,R B=300K,R C=3K,R L=6K,晶体管B=50,求(1)、静态工作点。
1 2 3C 2 U CC R L R R B 1 C 1 (2)、放大电路的输入、输出电阻。
(3)、空载和有载时的电压放大倍数。
4、如图示电路,R B1=60K ,R B2=20K ,R C =3K ,R E =2K ,R L =6K ,U CC =16V ,晶体管B=50,求(1)、静态工作点。
(2)、放大电路的输入、输出电阻。
(3)、空载和有载时的电压放大倍数。
5、分析图中R F1和R F2引入的反馈类型。
第三章;集成运算放大器及其应用一填空题1产生零点漂移的原因有( ),( )和( )等。
温度变化、电源电压波动、元件参数变化2衡量差动放大电路性能优劣的主要指标是( )。
共模拟制比3集成运算放大器一般由( )、( )、( )和( )几部分组成。
输入级、中间级、输出级、偏置电路4利用( )和( )概念分析工作在线性区的集成运放电路,可大大简化分析和计算过程。
虚短、虚断5理想集成运放电路工作在非线性区,当uP>uN时,uo=( ),当uP<uN时,uo=( ),;而两个输入V C ER E R C R B R B U CR L端的电流iP=iN=()+U om、-U om、06单门限电压比较器中的集成运放工作在()状态,属于()应用。
开环、非线性应用、7双门限电压比较器是在单门限电压比较器中引入了(),在两种输出状态下有各自的(),从而提高了电路抗干扰的能力。
正反馈、门限电压二,判断题1、直接耦合放大器级数越多,零点漂移越小。
()N2、共模拟制比越小,差动放大电路的性能越好。
()N3、集成运算放大器是具有高放大倍数的直接耦合放大电路。
()Y4、集成运算放大器的偏置电流越大越好。
()N5、“虚短”概念在集成运算放大器的非线性应用中依然成立。
