压力表附件使用说明
西安安森ANCN CD-2xx系列数字压力表使用说明书
智能可靠 安森创造
办公地址：西安市凤城二路海璟国际 C2 座 1112 室 工厂地址：西安市经济技术开发区草滩十路 1155 号智巢创新产业园 2 号楼 电话：86512033 传真：029-68756225 全国服务热线：400-005-8656 网址：http: //
~ 17 ~
ACD-2xx 用户手册
ANCN
c．重复 b 步骤，直至压力表显示“1258”。 2. 进行压力校准： a．按“设置”键 1 次，仪表显示一个压力值“X1”（通常负压表的第一个压力值为-95kPa，绝压表
为绝对真空（或绝压 2kPa），正压表为 0），按仪表所显示的压力值对仪表施加压力，待所施加的 压力稳定后， b．按“设置”键 1 次，此时仪表自动校准该点压力值，并显示下一个需要校准的压力值“X2”， c．按仪表所显示的压力值对仪表施加压力，待所施加的压力稳定后，按“设置”键 1 次，仪表显示 下一个需要校准的压力值“X3”， d．重复 c 步骤，直到检验完最后一个需要校准的压力值“Xn”。仪表会自动退出检验状态并自动进 入压力检测显示状态。 e．仪表进入压力检测显示状态后，只需用一个来回程对仪表进行检验即可完成该仪表的校准操作。
注：该方法为仪表出厂时校准方法，要严格按照以上步骤进行操作，且必需保证电池的电量是满 的，中途不可漏校某一点，否则需要重新操作。
附录 2. 功能密码表
密码 1200 1131 0485 1238 1268 1250
采集速度设置 显示单位切 通讯参数设置 量程迁移设置 压力控制值设置 测量介质密度设置
b. 该产品应存放在- 40℃～ +80℃，相对湿度不大于 85%，通风，干燥，无腐蚀性气体的库房中。
压力表附件过压保护器.阻尼器详细说明书

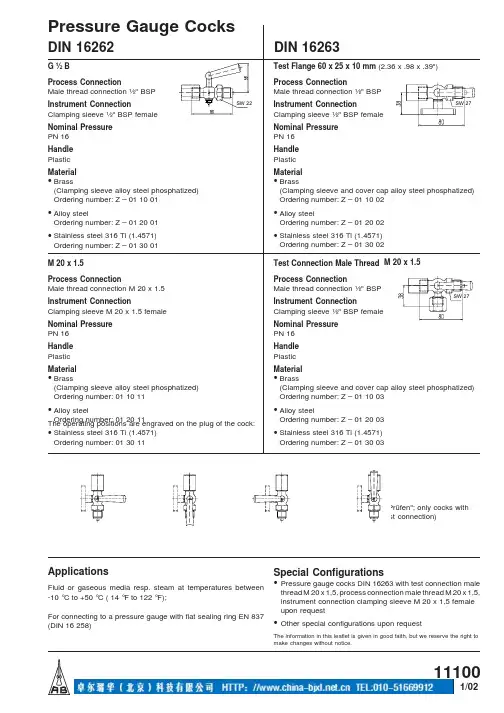

Pressure Gauge CocksDIN 16262DIN 1626311100Process ConnectionMale thread connection ½" BSP Instrument ConnectionClamping sleeve ½" BSP female Nominal Pressure PN 16Handle PlasticMaterial •Brass(Clamping sleeve alloy steel phosphatized)Ordering number: Z – 01 10 01•Alloy steelOrdering number: Z – 01 20 01•Stainless steel 316 Ti (1.4571)Ordering number: Z – 01 30 01Test Flange 60 x 25 x 10 mm (2.36 x .98 x .39")Process ConnectionMale thread connection ½" BSP Instrument ConnectionClamping sleeve ½" BSP female Nominal Pressure PN 16Handle PlasticMaterial •Brass(Clamping sleeve and cover cap alloy steel phosphatized)Ordering number: Z – 01 10 02•Alloy steelOrdering number: Z – 01 20 02•Stainless steel 316 Ti (1.4571)Ordering number: Z – 01 30 02Process ConnectionMale thread connection M 20 x 1.5Instrument ConnectionClamping sleeve M 20 x 1.5 female Nominal Pressure PN 16Handle PlasticMaterial •Brass(Clamping sleeve alloy steel phosphatized)Ordering number: 01 10 11•Alloy steelOrdering number: 01 20 11•Stainless steel 316 Ti (1.4571)Ordering number: 01 30 11M 20 x 1.5 Test Connection Male Thread M 20 x 1.5Process ConnectionMale thread connection ½" BSP Instrument ConnectionClamping sleeve ½" BSP female Nominal Pressure PN 16Handle PlasticMaterial •Brass(Clamping sleeve and cover cap alloy steel phosphatized)Ordering number: Z – 01 10 03•Alloy steelOrdering number: Z – 01 20 03•Stainless steel 316 Ti (1.4571)Ordering number: Z – 01 30 036:G ½ B6:6:ApplicationsFluid or gaseous media resp. steam at temperatures between -10 °C to +50 °C ( 14 °F to 122 °F);For connecting to a pressure gauge with flat sealing ring EN 837(DIN 16 258)Special Configurations•Pressure gauge cocks DIN 16263 with test connection malethread M 20 x 1,5, process connection male thread M 20 x 1,5,instrument connection clamping sleeve M 20 x 1,5 female upon request•Other special configurations upon requestThe information in this leaflet is given in good faith, but we reserve the right to make changes without notice.The operating positions are engraved on the plug of the cock:Venting ("Entlüften")Operating ("Betrieb") Blowing-out ("Ausblasen") Testing ("Prüfen"; only cocks withtest connection)。

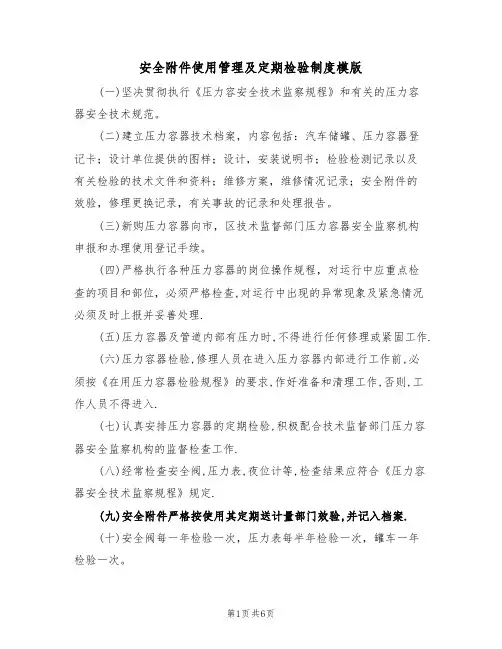

安全附件使用管理及定期检验制度模版（3篇）
安全附件使用管理及定期检验制度模版(一)坚决贯彻执行《压力容安全技术监察规程》和有关的压力容器安全技术规范。
(二)建立压力容器技术档案，内容包括：汽车储罐、压力容器登记卡；设计单位提供的图样；设计，安装说明书；检验检测记录以及有关检验的技术文件和资料；维修方案，维修情况记录；安全附件的效验，修理更换记录，有关事故的记录和处理报告。
(三)新购压力容器向市，区技术监督部门压力容器安全监察机构申报和办理使用登记手续。
(四)严格执行各种压力容器的岗位操作规程，对运行中应重点检查的项目和部位，必须严格检查,对运行中出现的异常现象及紧急情况必须及时上报并妥善处理.(五)压力容器及管道内部有压力时,不得进行任何修理或紧固工作.(六)压力容器检验,修理人员在进入压力容器内部进行工作前,必须按《在用压力容器检验规程》的要求,作好准备和清理工作,否则,工作人员不得进入.(七)认真安排压力容器的定期检验,积极配合技术监督部门压力容器安全监察机构的监督检查工作.(八)经常检查安全阀,压力表,夜位计等,检查结果应符合《压力容器安全技术监察规程》规定.(九)安全附件严格按使用其定期送计量部门效验,并记入档案.(十)安全阀每一年检验一次，压力表每半年检验一次，罐车一年检验一次。
安全附件使用管理及定期检验制度模版（2）安全附件是指为保障企业的安全生产和员工健康的配件、设备或系统，如防护装置、安全标识、消防设备等。
对安全附件的使用和管理非常重要，可以帮助企业避免潜在的安全风险和事故。
为了规范安全附件的使用和管理，制定一套完善的安全附件使用管理及定期检验制度是必要的。
本文将介绍一个安全附件使用管理及定期检验制度的模版，详细说明所包含的内容和要求。
1. 安全附件的管理责任1.1岗位责任各岗位负责与所属安全附件相关的管理工作，包括安装、使用、维护和定期检验等工作。
不同岗位需明确各自的责任范围和职责，确保安全附件的有效使用和管理。
1.2管理人员责任安全管理部门和相关管理人员应负责全面组织和协调安全附件的管理工作，包括制定相关制度和规范、安排定期检验和维修等。
超规范的压力表及附件的选择与安装方法
压力表安装操作中有哪些安全隐患呢？“因压力表安装未将压力表安全泄压而造成的带压伤人”，“压力表安装不牢固而造成的刺漏伤人”、“压力表试压时有损坏而造成压力刺出伤人”……那么，如何防范这些事项呢？在石化生产中，所谓压力是指由气体或液体均匀垂直地作用于单位面积上的力。
特别是在石化生产过程中，经常会遇到压力和真空度的测量，比大气压力高很多的高压、超高压和比大气压力低很多的真空测量。
一、压力表的安装应用1、安装方式径向指压力表的连接口径与表盘成丨型，为直接安装。
轴向指压力表的连接口径与表盘成T型。
还分为中轴和偏轴(下轴)安装。
2、连接方式螺纹连接有M20×1.5；M14X1.5;M12X1.5;G1/2；G3/8;NP T1/2；NP T1/4(其他)。
法兰连接根据客户要求制造。
3、仪表固定方式•直接安装•前带边安装•后带边安装•U型卡子安装4、测量范围的选择测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3---2/3；测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2；侧量高、中压力时，正常操作压力值不应超过仪表测量范围上限值的1/2。
5、按照使用环境和测量介质的性质选择在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。
A、对一般介质的测量压力在-40kP a---+40kP a时，宜选用膜盒压力表。
压力在+40kP a以上时，一般选用弹簧管压力表或波纹管压力计。
B、稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。
C、稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。
其膜片及隔膜的材质，必须根据测量介质的特性选择。
D、结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。
E、在机械振动较强的场合，应选用耐震压力表或船用压力表。
压力表使用规范(最新版)
压力表使用规范为加强在用压力表的管理，确保压力表完好，规范压力表的使用，制定如下规定，望认真执行;1.压力表的选用1.1选用的压力表，应当与压力容器、管道内的介质相适应。
1.2设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于 1.6级。
1.3工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的 1.5-3.0倍，最好取2倍左右。
在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表（很重要）。
---压力表选型依据1.4压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。
---压力表选型依据2.压力表的校验2.1压力表安装前应进行校验，然后每隔半年校验一次。
2.2需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。
2.3非强检的压力表可根据检定的压力表进行自校，并做好自校记录。
3.压力表的安装要求3.1装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。
3.2压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。
3.3用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。
使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，致使表内元件过热而产生变形，影响压力表的精度。
存水弯管用钢管时，其内径应不小于10mm。
3.4用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。
3.5专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。
真空压力表说明书
( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。
2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。
4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。
OK处若数字不动为复制失败。
在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。
同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。
在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。
若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。
时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。
模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。
模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。
时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。
SMC压力表说明书(标准版)
SMC压力表说明书（标准版）尊敬的用户：感谢您选择本公司的压力表产品。
在使用本压力表前，请仔细阅读本说明书，以便正确地使用和维护压力表。
一、产品简介本压力表采用高精度传感器和先进的微处理器技术，具有测量准确、稳定可靠、操作简便等特点，适用于各种工业领域中的压力测量。
二、产品型号与规格1. 产品型号：SMC-YZ012. 量程范围：0-100MPa3. 精度等级：0.5级4. 工作电源：DC 3.6V5. 显示方式：LCD液晶显示6. 输出信号：RS485三、操作说明1. 开机：将压力表的电源开关拨至“ON”位置，等待约3秒后，压力表将自动开机。
2. 关机：将压力表的电源开关拨至“OFF”位置，等待约3秒后，压力表将自动关机。
3. 测量：将压力表的测量接口连接到待测压力源，压力表将自动测量并显示压力值。
4. 设置：通过按压压力表上的“SET”键，可进入参数设置模式。
在设置模式下，可通过按压“UP”和“DOWN”键调整参数值，然后按压“SET”键确认。
四、维护与保养1. 使用过程中，请勿让压力表受到撞击、摔打等强烈冲击，以免损坏压力表。
2. 请定期检查压力表的连接线、接头等部件，如有损坏或磨损，请及时更换。
3. 请定期清洁压力表的外壳和显示屏幕，保持压力表的清洁。
4. 请定期检查压力表的电池电量，当电池电量低于30%时，请及时更换电池。
五、注意事项1. 本压力表仅适用于测量压力，严禁用于其他目的。
2. 在测量过程中，请勿让压力表过载，以免损坏压力表。
3. 请勿擅自拆卸、改装压力表，如有需要，请与本公司联系。
4. 请妥善保管本说明书，以备日后参考。
六、附件1. 压力表x 12. 测量连接线x 13. 说明书x 1感谢您对本公司的支持，祝您使用愉快！如有任何问题，请随时与本公司联系。
联系电话：联系邮箱：公司网址：。
各种压力表详细教程
第二章
压力表种类
1．弹簧管压力表的结构及工作原理
表罩
表壳
表针 弹性元件
封口片 连杆 表盘 接头
C-型管断面示意图
一般压力表的工作原理是:弹簧管在压 力和真空的作用下，产生弹性变形引起管 端位移，其位移通过机械传动机构（连杆 和机芯）进行放大，传递给指示装置，再 由指针在表盘上偏转指示出压力或真空值。
压力表误差表
〈压力表误差表〉
JB/T9277 – 99
8．被测压力的特征
从测量的角度看，根据被测压力隋时间有无变化的特征， 可把被测压力分为静压和动压两种。为了避免和流体力学中的 静压和动压相混淆，特把此处提到的静力叫做静定压力，把动 压叫变动压力，又把变动压力分为狭义的变动压力和脉动压力。 不隋时间变化的压力叫静定压力。当然绝对不变的压力也是不 可能的，因而规定压力隋时间的变化，每分钟不大于压力表分 度值的5％，则称之为静压力。 压力隋时间的变化而变动，且每分钟的变动量大于压力表分度 值的5％，此时的压力称之为动压力。 压力隋时间的变化而作周期性的变动的压力称之为脉动压力。
2．常用压力单位
（1）工程大气压（at,kgf/cm2） 工程大气压曾是工程技术中应用最广泛的一种压力单位。工程大气压是指1公斤力垂直作用在1平方厘米的单位面积上所产生的压力。 1kgf/cm2 ＝ 98066.5Pa， 1Pa ＝1.01972×10-5 kgf/cm2; 1MPa＝10.1972 kgf/cm2。 （2）毫米水柱（mmH2O） 1毫米水柱是指当温度为40C，水的密度为1g/cm3，重力加速度为980.665cm/s2条件下1毫米水柱高度所产生的压力值。 国外有的将mmH2O写成mmWater。 1mmH2O = 9.80665Pa， 1Pa = 0.1097mmH2O。 （3）毫米汞柱（mmHg） 1毫米汞柱是指当温度为00C，汞的密度值为13.595g/cm3，重力加速度为980.665cm/s2条件下， 1毫米汞柱高度所产生的压力值。 1mmHg ＝ 133.322Pa， 1Pa＝0.0075mmHg。 （4）标准大气压（atm） 标准大气压又称物理大气压，是科学技术中最早采用压力单位。标准大气压是指当温度为00C，汞的密度值为13.595g/cm3，重力加 速度 为980.665cm/s2条件下， 760毫米汞柱高度所产生的压力值。 1atm ＝ 760mmHg ＝ 101325 Pa 。 （5）托（torr） 托是指1个物理大气压的1/760所表示的压力。 1torr ＝ 1mmHg ＝ 133.3224Pa。 （6）巴（bar） 巴是1948年国际计量大会通过的压力单位，西欧国家通用。 巴定义为1巴＝106达因/厘米2（1bar＝106dgh/cm2） 在气象工作中常用毫巴（mmbar）作为压力单位。 1bar ＝ 1000mbar ＝ 105Pa。 （7）磅力平方英寸（bf/in2,psi） 磅力平方英寸是指1磅力垂直作用在1平方英寸面积上所产生的压力。根据习惯不同，英国人习惯用bf/in2作为压力符号，而美国人习 惯用psi为压力符号。 1bf/in2 （ psi） ＝ 6894.76 Pa
无线数字压力表使用说明书
序号
问题
原因
解决办法
1
背光很暗 电池电量不足
更换电池
2
电池标识 电池电量不足
闪烁
更换电池
3
压力不变 1.压力孔堵塞
1.检查压力孔
化
2.带压清零导致
2.在无压力
3.传感器损坏
下,重新清零
3.返厂维修
4
显示E--H 1.压力超量程
2.传感器损坏
1.不超压使用 2.返厂维修
5
压力变化 采集速度太低
慢
提高采集速率
2，产品主要分为外壳、电路板及感压元件。 外壳正常磨损用旧不负责保修，不更换外壳。 超量程使用或高温使用,造成电路板损坏不负责保修。 超压使用或用硬物触碰膜片造成的感压元件损坏不负 责保修。
3，有下列情况之一者不能享受“三包”服务： 1）一切人为因素损坏及非正常工作环境下使用，不按 说明书使用或未依据说明书指示的环境使用所造成的 故障及损坏等； 2）未经本公司同意，用户私自拆卸、修复、改装产品 等； 3）购买我公司产品后因不良运输造成的损坏； 4）因其它不可抵抗力（如水灾、雷击、地震、异常电 压）造成的损坏； 5）正常用旧、磨损、破裂及浸染等； 6）不属于本公司的产品（如假货）； 7）不能出示有效购物凭证，无保修卡等；
rAtE
上发频率
当显示rAtE时，可以按照同上述参 数的修改方法,设定上发频率。 默认为:OFF,表示关闭 设定范围2~1440分钟
bIt
显示位数 表示显示小数位数,设定方法同上。
默认为:3,表示显示3位小数。
设定范围:0-3,分别表示0~3位小数
AL-H
高压报警
同时按
和
示AL-H,此时可以通过
压力容器的常规安全附件范本
压力容器的常规安全附件范本压力容器是一种具有封闭结构的设备，用于储存或运输液体或气体等物质，并承受内部储存物质所产生的压力。
在使用压力容器时，为了保障操作人员和设备的安全，常常需要配备一些安全附件。
下面是一份压力容器常规安全附件的范本。
1. 压力表（Pressure Gauge）压力表是用于测量压力容器内压力的装置。
它通常安装在压力容器的出口处，可以实时地显示压力的数值。
在设计和选择压力表时，应确保其测量范围适用于所需的工作压力，且具有足够的精确度和可靠性。
压力表应当遵循压力容器相关标准，并定期进行校准和维护。
2. 安全阀（Safety Valve）安全阀是压力容器中一种重要的安全附件，用于保护压力容器免受过高压力的损害。
安全阀的作用是在压力超过预设值时，自动打开，释放压力，以保持容器内的压力在安全范围内。
选择和安装安全阀时，需要考虑容器的最大工作压力、流量要求以及安全阀的响应速度等因素。
3. 排放阀（Discharge Valve）排放阀是一种用于排放压力容器内部液体或气体的装置。
它通常安装在容器底部或侧面，以方便排放容器内的液体或气体。
排放阀应具备良好的密封性能和耐腐蚀性，并能够满足所需的流量要求。
安装排放阀时，需要考虑其排放位置和方向，以确保安全排放。
4. 温度计（Thermometer）温度计是用于测量压力容器内部温度的仪器。
它通常安装在容器侧壁或顶部，可以帮助监测压力容器内部的温度变化。
温度计的选择应考虑到工作温度范围、测量精确度以及耐腐蚀性能等因素。
同时，温度计应定期进行校准和维护，以确保其准确性和可靠性。
5. 渗漏探测器（Leak Detector）渗漏探测器是一种用于监测压力容器是否发生泄漏的装置。
它可以实时监测容器的内部和外部环境，当发现泄漏时，及时发出警报，以便采取相应的措施。
渗漏探测器的选择和安装位置应根据实际情况进行综合考虑，确保其能够有效发现和报警。
6. 爆破片（Bursting Disc）爆破片是一种用于防止压力容器发生过压破裂的装置。
压力容器安全附件管理规定范本（2篇）
压力容器安全附件管理规定范本一、总则1. 为确保压力容器的安全运行，保护人员和设备的生命财产安全，根据相关法律法规和管理要求，制定本规定。
2. 本规定适用于本单位及其下属各分支机构的压力容器安全附件管理。
二、责任与义务1. 单位领导应当重视压力容器安全附件管理工作，明确安全附件管理的重要性，并将其纳入全面安全管理体系。
2. 安全生产部门应对压力容器安全附件管理负责，并落实管理职责。
3. 使用压力容器的部门应按照规定的程序和要求，使用符合标准的安全附件，确保其安全可靠。
4. 压力容器安全附件供应商应具备相应的资质和认证，严格遵守相关法律法规和技术标准，确保供应的安全附件符合要求。
三、安全附件的选择与采购1. 安全附件的选择应根据压力容器的类型、工作条件和安全要求进行，并经过技术评审和专业人员的审核。
2. 安全附件的采购应符合相关法律法规和采购管理制度的要求，并与供应商签订正式合同。
3. 采购人员应当及时了解市场信息，掌握安全附件的品牌、性能和市场价格等信息，以便选择合适的供应商和产品。
四、安全附件的验收与备案1. 安全附件的验收应由专业人员进行，包括对外观、尺寸、性能等方面进行检查测试。
2. 验收合格的安全附件应及时备案，归档保存，并记录相应的相关信息。
3. 验收不合格的安全附件应立即予以退货处理，并对供应商进行相应的信用评价。
五、安全附件的安装与调试1. 安全附件的安装应按照相关技术标准和安装说明进行，确保安全附件的正确连接和固定。
2. 安全附件的调试应由经过专业培训的人员进行，按照相关程序和要求进行操作，并记录调试过程中的相关数据。
六、安全附件的使用与保养1. 使用压力容器的部门应严格按照安全附件的使用说明和操作规程进行操作，不得超过安全附件的设计使用限制。
2. 安全附件的保养工作应定期进行，包括清洗、检查和更换润滑剂等维护工作。
3. 发现安全附件存在故障或损坏的情况应立即停止使用，并及时报告安全生产部门，按照相关规定进行维修或更换。
真空压力表说明书
( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。
2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。
4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。
OK处若数字不动为复制失败。
在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。
同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。
在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。
若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。
时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。
模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。
模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。
时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。
各种压力表详细教程
隔膜压力表与膜片压力表的异同
膜片压力表 隔膜压力表
膜片的作用
测量范围
起弹性敏感元件的作用
最大测量范围为4MPa 最小测量范围为0.001MPa (1kPa)
仅起隔离和传压作用
最大测量范围为60MPa 最小测量范围为0.06MPa
7．压力表附件
过压保护器 仪表阀-2阀
阻尼器Βιβλιοθήκη 仪表阀-5阀过压保护器
〈电接点膜盒压力表〉 〈氨压力表〉 〈隔膜式压力表〉 〈一般压力表〉 〈抗振压力表〉 〈膜盒压力表〉 〈膜片压力表〉 〈电位器式远传压力表〉 〈焊接切割及类似工艺减压器用压力表〉
GB/T1227 – 2002 JB/T9273 – 99
JB/T9275 – 99 JB/T9272 – 99 JB/T6824 – 97 GB/T1226 –2001 JB/T6804 – 2007 JB/T9274 – 99 JB/T5491 – 91 GB11152 – 89 JB/T9271 – 99
隔膜压力表测量原理
6．隔膜体类型
隔离液类型及适用范围
为了保证压 力表的使用的可靠性和安全性，应根据不同的用途和工作环境选择合适的工 作液，例如：测量工作环境温度较低时，可选择低粘硅油，用于食品，制药加工业的则应当 选择甘油或植物油作为灌充液，反之在测量可燃易爆的介质时，则决不选用甘油作为灌充液， 因为一但仪表发生泄漏，则会造成重大的损失。
5．隔膜压力表
对于如浆液等粘度大的介质，易结晶和易凝固的介 质会堵塞压力表的过程取压孔。 对于腐蚀性介质不锈钢不耐用。 对于高温介质易损坏压力表。 上述三种压力表不能适用。这种情况下，使用隔膜 压力表。它使用隔膜体，将高温、粘稠和具有腐蚀 性的介质和压力表隔离开来。通过内部填充的隔离 液传递介质的压强，最终通过弹簧管反映压力值。
Y-100S精密数字压力表说明书
目次前言1. 概述2. 用途3. 工作原理4. 技术指标5. 使用操作6. 注意事项7. 附件前言衷心感谢贵单位使用我公司生产的Y-100S 系列精密数字压力表。
使用前敬请仔细阅读使用说明书，以期您在使用时得心应手。
Y-100S系列精密数字压力表是我厂根据多年生产经验及市场需求，经科研技术人员精心设表，软应件齐全，性能稳定可靠，使用广泛的又一系列产品。
为使您快速正确掌握该系列产品的使用方法，本使用说明书较详细地介绍了该系列产品的技术指标、用途、仪器的组成、使用操作、注意事项等。
使用前务请仔细阅读使用说明书，以期永久地保证该系列仪表的可靠性和稳定性。
1.1、Y-100S系列精密数字压力表为交直流两用的便携式仪表。
1.2、高性能的微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间内宽温度范围内使用而不影响仪表的精度。
1.3、功耗低。
电池采用进口镍氢高能电池，保证仪表在长时间内工作。
1.4、恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能，保证电池不因过充电或欠压而损坏，电池使用寿命长。
1.5、微功耗的欠电压自动保护功能，保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。
1.6、仪表量程功能丰富，一表多用。
1.7、软件内容丰富，操作简单、明了。
1.8、采用薄膜面板轻触开关，款式新颖，按键寿命长。
1.9、可直接在面板上操作调校满量程。
1.10、便携式金属外壳，抗干扰强，牢固耐冲击。
2、用途Y-100S精密数字压力表除可作较高准确度校正标准器（表）外，也可作为仪表使用，广泛用于冶金、石油、化工、电力、天然气、表量及科研等部门。
3、工作原理3.1、原理框图：压力信号运放 A/D CPU 显示稳压电压鉴别及保护稳压充电 220V AC 50Hz3.2、工作原理：Y-100S系列精密数字压力表是采用进口高精度压力传感器和24位高分辩率Y-100S精密数字压力陕西西仪测控技术有限责任公司充电单位开压力关校零前面板图示型号：量程：精度：编号：出厂日期：12V DC充电后面板图示A/D转换器，以单片机为核心的高精度压力测量和校验仪器，大大提高压力表精度。
压力表安装和使用说明书
压力表安装和使用说明书各种类型的压力表满足不同的要求。
下面的说明对我们公司表的评估和委托是有帮助的。
要求和测试对于过压测量装置的要求和测试列在DIN 16005中。
因此，不用与用户签订有效协议，LABOM表完全能满足上述标准所规定的各种条件。
壳体型号对于不同的安全要求，LABOM压力表提供一系列壳体类型。
对弹簧管测量系统壳体的要求列在DIN 16006和DIN 16007中。
LABOM也将这些要求用在隔膜测量系统中。
考虑使用条件，用户可以选择合适的型号。
温度误差过压压力表的一般误差范围规定在DIN 16005中，适于不同的精度等级。
这些技术要求是指参考温度为20℃时，附加误差在温度影响中予以考虑（标准值）：a) 灵敏度的影响约为0.3%/10Kb) 在充液标准装置中的指示器误差-对DIN 16006-6 mbar/10K-对DIN 16007-10 mbar/10K是由装置防护类型IP66产生的、内部压力补偿膜片引起的，并在正常应用范围-20…+50℃内。
装置阻尼被测介质的振动和波动对测量元件使用寿命产生显著影响。
通常有下列措施。
振动：液体阻尼被测介质波动：上游连接节流阀和液体阻尼按照不同的应用和环境温度，可用各种不混合液体来作为测量元件阻尼：a) 甘油-水混合物，用于无附件装置，工作温度从-20℃起，在特殊情况时从-40℃起，有小阻尼特性。
b) 专用油（Labofin），用于带电气附件装置，从-40℃起。
电气附件对于带电气附件的压力表，DIN 16085（目前暂行）给出了关于工作、误差范围、开关方式的定义和连接端子的布置等重要资料。
安装说明压力表设计成无支撑的布置方式。
如果测量管线已安装就绪，它们通常带一个斜度，这样就避免了空气夹层和水腔。
不仅外壳，而且法兰颈也为此目的用于紧固和松开。
开放测量法兰不应因过度旋紧法兰螺栓而变形，以防止零点误差。
对于蒸汽测量，虹吸管必须接到装置的上游。
连接时应特别注意充分的冷凝，这对于防止蒸汽进入装置是有效的。
压力表安装详解
压力表安装详解压力表，一般选用表面直径100mm的即可，如安装位置较高，照明条件差时;可选用150mm或200~50mm的。
在安装前应对压力表进行校验，合格后才能安装使用。
安装时压力表应固定在专门加工的接头上，并应加垫片;而不要采取缠麻丝或直接上到阀门上。
压力表应安装在便于操作维修的地点。
一、取压点的选择为保证测量准确，取压点须有代表性，压力表与取压点的距离应尽量短些：1.取压管一般不得伸入设备和管道内，当管路中有突出物体（如测温组件）时，取压口应取在其前面。
2.应选择在流速平稳的直线管段上，避免处于管路弯曲、分叉及流束形成涡流的区域。
3.当必须在调节阀门附近取压时，若取压口在其前，则与阀门距离应不小于2倍管径；若取压口在其后，则与阀门距离应不小于3倍管径。
4.取压点安装位置还有一定的要求，以水平或倾斜管道为例：a.介质为气体时.在管道的上半部。
b.介质为蒸汽时，在管道上半部与水平中心线成0~45度的夹角范围内，最好在管道水平中心在线。
c.介质为液体时，在管道下半部与水平中心线成0~45度夹角范围内。
如由于条件限制时，可根据实际情况选择比较合理的位置。
5.对于宽广容器，取压口应处于流体流动平稳和无涡流的区域。
总之，在工艺流程上确定的取压口位置应能保证测得所要选取的工艺参数。
二、连接导管的铺设连接导管的水平段应有一定的斜度，以利于排除冷凝液体或气体。
当被测介质为气体时，导管应向取压口方向低倾；当被测介质为液体时，导管则应向测压仪表方向倾斜；当被测参数为较小的差压值时，倾斜度可再稍大一点。
此外，如导管在上下拐弯处，则应根据导管中的介质情况，在最低点安置排泄冷凝液体装置或在最高处安置排气装置，以保证在相当长的时间内不致因在导管中积存冷凝液体或气体而影响测量的准确度。
冷凝液体或气体要定期排放。
三、安装附件仪表在下列情况使用时应加附加装置，但不应产生附加误差，否则应考虑修正。
1.为了保证仪表不受被测介质侵蚀或粘度太大、结晶的影响，应加装隔离装置；2.为了保证仪表不受被测介质的急剧变化或脉动压力的影响，加装缓冲器。
智能数显压力表使用说明书
智能数显压力表使用说明书U-P3.1-MKCN 3第3版杭州美控自动化技术有限公司前言感谢您购买我公司产品！本手册是关于产品的功能、操作方法和故障处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用产品。
在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意本手册内容如因功能升级等有修改时，恕不通知。
本手册内容我们力求正确无误，如果您发现有误，请与我公司联系。
本产品属于非防爆设备，请勿在防爆场合使用。
版本U-P3.1-M K CN3第三版2019年02月I确认包装内容开箱之后请先确认产品和附件，一旦产品有误、数量不对或外观受损，请与我公司联系。
产品清单序号物品名称数量1数显压力表1台2说明书1本3合格证1份47号电池（AAA）2节使用注意事项1、在不需要使用背光的情况下，请关闭背光，以延长电池使用时间。
2、长期不使用产品的情况下，请取出电池。
3、如需对产品校准，请与我公司联系，非专业人士不得进行校准。
II目录一、产品简介 (1)二、技术参数 (3)三、显示与按键 (4)四、压力表校准 (6)五、峰值保存功能 (6)六、尺寸结构与安装 (7)七、注意事项 (8)八、质保及售后服务 (9)III一、产品简介一、产品简介高精度数显压力表，内置高精度压力传感器，能够准确的实时显示压力，并且具有精度高，长期稳定性好的特点。
本产品配备段式液晶显示屏，具有清零、背光、开关机、单位切换和低电压报警等多项功能，操作简单，安装方便。
本产品采用优质304不锈钢壳体和接头，抗震性好，能够测量气体、水、油等对不锈钢无腐蚀的介质。
本产品适合于便携式压力测量、设备配套、校验设备等压力测量应用。
产品特点一键清零，使用方便。
优质304不锈钢壳体和接头，抗震耐用。
多种测量单位，一键切换，使用更省心。
具有温度补偿，温度系数小，测量更精准。
最大1.1倍量程过载显示，更有峰值记录功能，使1一、产品简介用更可靠。
四位半段式显示，读数准确直观。
VP气压表使用说明书
禁止使用于腐蚀性及易燃性的气体或任何液体。
请在规格表内的额定压力范围内使用，若供给之压力超过最大耐压会使本产品损坏，导致功能异常。
装设本产品时，请勿用力撞击或从高处掉落，即使外观未受损害也可能因内部零件损坏而导致功能异常。
在连接本产品于电路控制系统时，应先关掉电源，因为错误的接线或短路会导致本产品损坏。
本产品请勿使用在有水气或油雾的环境中。
本系列产品并未有防爆验证，请勿使用于空气中含有爆炸性气体或粉尘环境中。
不可将连接本产品的导线与电源线或其它高压电线细绑在一起，以避免噪声的干扰，而影响到本产品的功能。
●●●●●●●使用本产品应注意事项当使用之压力单位被设定为非kPa时，请将在产品包装盒内附有之压力单位贴纸取出并将选用之贴纸贴于下图之位置，以避免压力单位误用，而导致设定错误发生。
功能选择模式单位设定(F0)形态设定(F1) 2: 正压(0.1~1.0MPa）3: 负压(-100~0kPa)5: 连成压(-100~100kPa040: NPN输出041: PNP输出控制输入设定(F2)开关反应时间设定(F4)显示微调模式(F5)恢复出厂设定值(F99)省电模式(F6)当启动省电模式设定时，压力传感器在量测模式下，未按任何键30秒后，压力传感器会进入省电模式。
当压力传感器处于省电模式时，传感器动作指示灯可能会有不同步的现象，但不会影响传感器的动作当压力传感器处于省电模式时，按下任何键，压力传感器会自动回到一般量测模式。
量测模式下,同时按 键与 键3秒以上,直到画面出现"00"归零范围限制小于2% F .S .按键锁定模式可以预防操作错误情形。
同时按3秒解除按键锁：同时按3秒，即为解锁。
开关本体上预先设定的省能控制动作及设定值如下所示。
若以下所示动作没有异常，则此状态下可以继续使用。
以真空压为例:OUT 的动作压力超过设定值(P-1)时开关ON 。
压力从设定值(P-1)下降迟滞值(H-1)以上时，开关OFF 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
The information in this leaflet is give in good faith, but we reserve the right to make changes without notice.
Pressure Gauge Valves
According to DIN 16270, DIN 16271 with Male Test Connection, and with Test Flange
11200
12/01
•Nominal Pressure: PN 250 for brass version, PN 400 for versions made of alloy steel or 316 stainless steel (1.4571)
• Body: moulded part when made of brass; drop forging when made of alloy steel or 316 stainless steel (1.4571)
•Surface: alloy steel browned •
Internally spindle thread
•Burnished valve spindel
with movable rolled-in valve cone •Version acc. to DIN 16270
Form A with adjusting nut
Form B with turnable nut and fitting for gauge holder
Special Versions
•Special packing for temperatures up to 250 °C (not with test flange)•Brass or stainless steel versions: free of oil and grease •Test certificate acc. to EN 10 204 / 3.1. B for body material •Pressure gauge valves similar to DIN 16270, but DVGW-
registrated, PN 100, temperature limits -10 / +70 °C, sealing NBR ("Perbunan", ~bunaN), with holder for the sealing made of brass (brass and alloy steel versions) resp. 1.4571 (~ 316 Ti), brass version: adjusting nut brass, DVGW-tested following DIN 3537part 1, for all gaseous media acc. to DVGW-Work Sheet G 260
(not with test flange)
•Brass version ½" BSP, but for temperatures down to -20 °C (up to +120 °C), adjusting nut ½" BSP brass, union nut brass •Others uponrequest
Version acc. to DIN 16271male test connection M 20 x 1,5
•Test flange in dependence of valve material made of brass, alloy steel or stainless steel 1.4571 (~ 316 Ti)•Sealing cap: for alloy steel and brass -versions made of alloy steel,for stainless steel version: 1.4571 (~ 316 Ti)
Version similar to DIN 16271
•
Special Configurations see left side
Form B with turnable nut and fitting for gauge holder Form A with adjusting nut Vent Screw
with test flange 60 x 25 x 10 mm (2,36 x .98 x .39")
Versions:
Brass Alloy Steel Stainless Steel Components:
Material (DIN material numbers): Body
brass 1.0460 1.4571
Valve spindle 1.4104 Valve cone 1.4034 hardened Packing PTFE
graphite
PTFE Union nut alloy steel 1.4571 Adjusting nut Turnable nut brass
alloy steel 1.4571 Vent screw 1.4104
1.4571
Hand wheel plastic
Temperature rating
-10 / + 120 °C (14 / 248 °F )
-10 / +120 °C
(14 / 248 °F)
-40 / +200 °C
(-40 /+392 °F)
:l a i r e t a
M s s a r B l e e t S y o l l A l e e t S s s e l n i a t S :
n o i s r e V A m r o f 17261N I D 5,1x 02M n o i t c e n n o c t s e t e l a m h t i w :d s n o i t c e n n o C e
l a m e f P S B "½t u n g n i t s u j d a –e l a m P S B "½:e d o C -g n i r e d r O 300120-Z 300220-Z 300320-Z :d s n o i t c e n n o C e
l a m e f 5,1x 02M t u n g n i t s u j d a –e l a m 5,1x 02M :e d o C -g n i r e d r O 3
20120-Z 3
20220-Z 3
20320-Z :
n o i s r e V h
t i w ,r e d l o h e g u a g r o f g n i t t i f h t i w B m r o f 17261N I D 5
,1x 02M n o i t c e n n o c t s e t e l a m :d s n o i t c e n n o C e l a m e f P S B "½t u n e l b a n r u t –e l a m P S B "½:e d o C -g n i r e d r O 3
10120-Z 3
10220-Z 3
10320-Z :n o i s r e V 1
7261N I D o t r a l i m i s m m 01x 52x 06e g n a l f t s e t h t i w :d s n o i t c e n n o C e l a m e f P S B "½t u n g n i t s u j d a –e l a m P S B "½:
e d o C -g n i r e d r O 2
001202
002202
00320。
