一体化温度变送器分度号及量程
讯尔仪表 SURE-3011 一体化温度变送器 说明书
SURE-3011一体化温度变送器一、工作原理一体化温度变送器是温度仪表中的现场安装式温度变送单元。
SURE-3011一体化温度变送器集传感器同变送器为一体，直接测量各种工业过程中，-200~1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4~20mA统一输出信号，送显示、记录调节仪表或计算机。
作为新一代的温度变送器，SURE-3011一体化热电偶(阻)温度变送器可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。
作为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。
变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。
而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。
二、产品特点具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能。
压簧式感温元件，抗震性能好测量范围大（热电偶可达到1000℃以上），测量精度高机械强度高，耐压性能好响应时间短三、技术参数1.分度号及测量范围⑵.热电偶注：t为实际温度，允许可用温度度数表示，也可用实际温度的百分数表示，取其大者。
2.常温绝缘电阻⑴.热电阻热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
⑵.热电偶热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
3.热响应时间当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示，一般情况τ0.5≤90S。
4.最小插入深度最小置入深度不小于50mm。
5.公称压力一般是指室温下保护管所能承受的静态外压力而不破裂，试验压力取公称压力的 1.5倍。
一体化振动温度变送器的参数如何
一体化振动温度变送器的参数如何
一体化振动温度变送器（一体化振动式温度传感器）是一种基于振动原理测量温度的温度变送器。
它由振动传感器、信号处理电路和输出接口组成，用于将温度信号转化为标准的工业信号输出（如4-20mA或0-
10V），从而实现温度的远距离传输和监测。
参数一般包括测量范围、精度、输出信号、温度补偿、防护等级等。
1.测量范围：一体化振动温度变送器的测量范围一般根据实际工况需求进行选择和定制，常见的测量范围可覆盖从-200℃到1000℃。
通常需要根据具体的应用场景来确定测量范围。
2.精度：一体化振动温度变送器的测量精度一般是指其温度测量结果与真实温度之间的偏差。
常见的精度等级有0.1%、0.2%、0.5%等。
用户可以根据实际需求选择合适的精度等级。
3.输出信号：一体化振动温度变送器的输出信号一般有两种，即4-20mA电流信号和0-10V电压信号。
用户可以根据控制系统的要求选择合适的输出信号。
4.温度补偿：温度补偿是指在不同温度下，一体化振动温度变送器输出的电信号与实际温度之间的差异。
温度补偿可以通过使用温度补偿元件（如PT100或热敏电阻）来实现，以提高测量的准确性。
5.防护等级：一体化振动温度变送器一般需要具备一定的防护等级，以适应不同的工业环境。
常见的防护等级有IP65、IP67等，其中IP65表示对尘土的防护，IP67表示具有防水功能。
总之，一体化振动温度变送器的参数设计需根据具体的应用需求和环境要求进行选择。
在实际应用中，用户应根据工艺流程、测量要求和环境条件等因素进行综合考虑，选择合适的参数配置，以确保温度测量的准确性和稳定性。
一体化温度变送器使用说明
一体化温度变送器主要是由温度传感器与变送器相结合的产物，其主要的温度范围在负200到1600温度的信号转换为二线制的电信号在传输给显示仪、调节器、记录仪等设备实现了对温度的精确测量，接下来小编简单的给大家讲解一下正确使用一体化温度变送器吧。
一体化温度变送器的正确使用方法：1.变送器是正确使用应该在加电后的2分钟内进行，测量的温度尽量不要超过满电量程的百分之七十，并且更不能超过使用的量程。
2.对于电位器的调整不要太快。
3.对于电源的要求应该采用屏蔽层接地防雷击，压线螺母应该旋紧，要保证气密性和防潮4.电源应该使用仪表电源，并且也不能有尖峰，在选用开电电源时要谨慎的进行选择，特别是智能表带开关电源，否则容易自激损坏变送器。
5.如果我们要测量的温度高温在100摄氏度或者低温在5摄氏度的传感器与接线盒之间，我们应该使用耐高温的填充材料（例如硅橡胶）进行隔离，密封以防止接线盒温度过高烧坏变送器或者传感器内部的低温结露。
6.对于一体化温度变送器每6个月应该校准一次，热偶型内部未进行现行修正应该根据说明推荐量程选择以保证它的精度，接线时偶丝表面一定要将氧化层清除干净。
一体化温度变送器的安装要求如下：1、一体化温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；2、采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
3、热电偶变送器具有冷端温度自动补偿功能；4、现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。
这样既节约了昂贵的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；5、精度高、功耗低，使用环境温度范围宽，工作稳定可靠；6、适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；7、一体化温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例。
一体化温度变送器选型参数图片
一体化温度变送器■概述：一体化温度变送器是一种超小型、性能优良、高精度的新型测温仪表。
它具有体积小，重量轻、使用安装方便的特点，可直接安装在一般工业热电阻、热电偶的接线盒内，与现场传感元件构成一体化结构。
这样不仅节省了较为昂贵的补偿导线和电缆，而且减小了信号传递失真和干扰，从而获得了高精度的测量结果。
■应用范围：目前该产品被广泛地应用于石油、化工、发电厂、啤酒厂、医药、水泥、纺织、食品、环境监测、锅炉、橡胶等工业领域。
■技术参数：输出信号：4～20mA、0～10mA基本误差：?.5%，?.2%，?.1%温度漂移：≤0.01%/l℃环境温度：-40℃～80℃相对湿度：≤95%负载电阻：三线制0～10mA：0～1500Ω二线制4～20mA：0～600Ω标准工作电压：24VDC，允许工作电压范围：17V～35保护管材质：1Cr18Ni9Ti或陶瓷或钢玉管■产品特点：◆输出4～20mA标准恒流信号，与被测温度成线性关系。
◆输出高阻抗、大信号、无射频干扰影响。
◆带电源极性接反保护功能。
◆具有较强的远传功能，安装使用极为方便。
◆热电偶变送器本身具有冷端补偿、不用外接补偿导线和其它补偿措施。
■外形尺寸：■产品选型：SLWB一体化温度变送器---------------------------------------------------------------0517-********SLWB一体化温度变送器---------------------------淮安森菱仪表有限公司◇输入类型P、Pt100热电阻C、Cu50热电阻K、K分度热电偶S、S分度热电偶E、E分度热电偶◇测量范围（℃）用户指定A◇安装方式1、M27?2、M16?.53、可动法兰4、固定法兰G◇保护管材质1、1Cr18Ni9Ti2、304不锈钢3、316不锈钢◇保护管直径1、Φ122、Φ16◇插深L=mm(L代表保护管总长，I代表插深)◇选项1、普通型2、隔爆型。
智能一体化温度变送器
智能一体化温度变送器一、定义：一体化温度变送器也叫整体式温度变送器，它将热电偶或热电阻等测量元件和温度转换模块成一体，体积很小，直接输出4~20mA电流，可利用普通导线实现远距离传输。
二、技术标准：1.输入方式：热电偶（K E S B J T）热电阻（Cu50 Cu100 Pt10 Pt100）2.输出方式：4~20mA DC3.供电电源：24VDC4.基本误差：±0.5%6.校验前的检查标准：一体化温度变送器应清洁，干燥，完整，接线柱和调整螺丝无锈蚀，连接导线的绝缘良好7.校验方法：以PT100热电阻为例，测量范围为0~200℃注：电阻体接线：1、2接A线，必须短接，3、4接B C线或3、4接A线，必须短接，1、2接B C线以PT100热电阻为例，测量范围为0~200℃接线图：（1）查Pt100热电阻的阻值与温度对照表，0℃时阻值为100欧，用电阻箱输入100欧，看变送器输出电流为4.000mA ，如不是则用375手操器调整零位，使输出为4.000mA（2）查Pt100热电阻的阻值与温度对照表，200℃时阻值为177.1欧用电阻箱输入177.1欧，看变送器输出电流为20.000mA ，如不是则用375手操器调整零位，使输出为20.000mA（3）将变送器量程范围分为0℃、50℃、100℃、150℃、200℃五等分，逐点按上行程和下行程输入相对的电阻值，记录各点输出值，直至符合要求为止（4）内部参数更改：如pt100改为k 型用375手操器输入快捷键：1 3 2 1 1，进入后选择相应的分度号，确认后即可更改（5）量程的设置：选择显示画面，光标移至第6项PvLRV （下限值）、第7项(PvURv 上限值)→分别输入要改变的数值→确认(ENTER)→发250Ω 热偶送(SEND)三、智能温度变送器的特点：1、万能输入方式：一种型号的温度变送器可以接收各种分度号的热电偶信号、热电阻信号；2、输出信号：4~20 mA模拟输出信号；3、使用智能终端可对变送器实行远距离组态，调整可进行试运行，启动及日常操作，大大提高了工作效率；4、精度高；5、既有本安防爆结构，又有隔爆结构，可直接安装在现场；6、体积小，重量轻。
JWB一体化温度变送器
一、简介JWB一体化温度变送器是一种接触式测量温度的现场用仪表，通常与其相应的二次仪表或计算机采集测量系统配套使用，可准确测量生产工作过程中各种介质或物体的温度（使用范围 -200℃ ～ 1600℃）。
JWB一体化温度变送器是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块，与传感器连接形成一体化，输出标准4～20mA DC（两线制）。
本系列产品参照国家颁布的相关GB标准和JJG规程的相关内容，同时参照并符合IEC 相关文件标准，并参考国外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非常适合各种环境现场的温度测量。
二、技术参数2、 长度表示方式：L=保护管总长×插入长度 (单位：mm ，密封面以下为插入长度)3、 冷端长度的确定：由于确定了保护管的总长和插入长度，也就确定了保护管非插入部分的长度，即冷端长度。
冷端长度一般为150mm ；低于125℃的温度测量，冷端长度可以短一些，如100mm或50mm ，大于250℃的温度测量，冷端长度必须等于大于250mm ，看温度影响情况可以适当改变。
4、 冷端长度的用途：a． 变送模块的工作温度为-20 ～ 75℃，通过冷端长度使温场到接线盒之间的传导和辐射温度降低，保护变送模块正常工作。
b． 如果采用热电偶传感器就必须要有合适的冷端长度。
c． 保护接线盒配件和线缆。
选型J W B一体化温度变送器/第一个分隔符 P □ Pt100热电阻 K □K 分度热偶 传感器选择( / 号后第1组)主选大写字母。
□为附选，小写字母组成，参考4.1.2详细说明。
S □S 分度热偶 1□ 测量常温可用保护管上无装置 2□ 螺纹安装 3□ 活动法兰 4□ 固定法兰 5□ 直角加活动法兰连接安装方式( / 号后第2组)主选数字。
□为附选，小写字母组成，参考4.2详细说明。
6□整体锥度保护管螺纹安装（高压型）3□ 防喷接线盒（防水接线盒） 4□ 隔爆接线盒接线盒型式( / 号后第3组)主选数字。
一体化温度变送器使用说明书
一体化温度变送器使用说明书杭州米科传感技术有限公司U-MIK-P202/PX202-CN4杭州米科传感技术有限公司前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-MIK-P202/PX202-CN4第四版2021年11月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺及安装 (3)第四章技术参数 (6)第五章电气连接 (7)5.1赫斯曼结构电气连接如下图 (7)5.2直接引线结构电气连接 (9)第六章使用与安装 (10)第七章温度变送器安全说明 (11)第八章注意事项 (12)第九章质保及售后服务 (13)第一章产品概述第一章产品概述智能温度变送器，用于热电阻(RTD)输入，二线制（4～20）mA模拟输出、RS485输出。
内置最新的ASSIC 单芯片集成电路，采用高精度24位ADC转换为数字信号，产品具有测量准确、工作稳定、使用寿命长等特点。
第二章主要特点第二章主要特点●结构小巧、安装方便。
●高稳定性、高可靠性。
●耐震，抗射频干扰。
●高精度、全不锈钢结构。
●抗干扰强、长期稳定性好。
●量程范围宽。
第三章外形尺寸及安装第三章外形尺寸及安装图1（4～20）mA输出赫斯曼温度第三章外形尺寸及安装图2（4～20）mA输出赫斯曼温度带显示第三章外形尺寸及安装图3RS485输出赫斯曼温度第四章技术参数第四章技术参数（1）电源：（4~20）mA输出：（9~30）VRS485输出：（5~30）V （2）输出：（4~20）mA、RS485（3）准确度：0.5级（4）量程范围：（-50-200）℃（5）环境温度：（-40~85）℃（6）储存温度：（-40~85）℃（7）绝缘电阻：20MΩ/250VDC（8）绝缘强度：500V（9）防护等级：IP65（10）响应时间：≤15s（上升到90%FS）（11）负载电阻：(U-9V)/0.02A，U:供电电压第五章电气连接第五章电气连接5.1赫斯曼结构电气连接如下图图4第五章电气连接图5第五章电气连接5.2直接引线结构电气连接电流：红线：电源正绿线：电流输出RS485：红线：电源正白线：电源负绿线：RS485+黄线：RS485-第六章使用与安装第六章使用与安装（1）温度变送器应安装时应尽量避免震动和冲击。
热电偶(热电阻)一体化温度变送器
热电偶(热电阻)一体化温度变送器温度变送器的概述SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。
将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
温度变送器的主要特点·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。
这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；温度变送器的工作原理热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。
经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。
变送器的线性化电路有两种，均采用反馈方式。
WBS系列温度变送器安装使用说明书
WBS系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司1 概述WBS系列温度变送器（以下简称仪表）是我公司于国内首家研制出来，85年投放市场至今已历经20多年持续完善和改进的产品，在国内首先实现了传感器与变送电路一体化结构。
它以热电阻或热电偶作为温度敏感元件，采用专用电路模块，就地把敏感元件的信号转换成与温度呈线性的标准电流，用一般铜导线即可传输，不仅节少了贵重的补偿线或电缆，而且有信号传递失真小，抗干扰能力强，可进行远距离传输等优点。
能非常方便的与各种二次仪表或计算机系统配套，实现温度的测量与控制。
用途该仪表适用于工业领域，管道、容器中的介质温度，或其它气体、液体的温度、炉膛温度的检测。
防护类型a. 普通型：具有防水、防尘性能，可用于室内或室外安装，IP65。
b. 防爆型：经国家级仪器仪表防爆安全监督检验站（NEPSI）审查防爆安全性能符合、、标准规定的有关要求，防爆标志为 ExdⅡBT4~T6（隔爆型）合格证号GYB05673 ，ExiaⅡCT4~T6（本质安全型）合格证号 GYB05674本安型在防爆场合安装，需和经防爆检验站验单位认证的安全栅配套方可使用于现场存在ⅡC级以下的爆炸性气体混合物的场所。
仪表的指示方式a. 无指示：只输出与温度呈线性的标准电流。
b. 数字表头指示：除输出功能外，仪表还具有液晶数字显示器，指示当前所测温度值，指示单位℃。
c. 指针表头指示：除输出功能外，仪表用指针表头指示输出的电流信号值，指示量程的0~100%。
型号规格分类a. 型号分类（表1）表1b.2 主要技术参数量程与分度号（表2）注：与防爆产品接触的介质温度不能超过其温度组别的规定，见表3偏差参数：（1）基本误差：±%（用Pt100传感器）±%（用热电偶传感器）±% 协议定货（基本误差是传感器误差与转换电路误差的合成）（2）电源变化附加误差＜%／10V（3）负载电阻变化附加误差：24V供电，负载从100Ω变到500Ω，输出变化＜%。
一体化温度变送器说明书
冷端的保护接线盒 护管直径
3 防水、防喷型 4 隔爆型（Ex d II BT4） 5 数字显示型（Ex d II BT4 、 Ex ai CT4）
0 通常指直径为 16mm 的保护管 1 护管直径另定义（常规12mm 和20mm 直径，有其它结构要求及异型保护套管的，此位代码全部采用 1 ）
2、3、4、5、6、8 指保护管直径 2、3、4、5、6、8mm
a 固定罗纹 M27×2（可以省略）
2□ c 固定罗纹 M33×2， e 固定罗纹 M20×1.5， h 固定罗纹 M16×1.5
螺纹安装 w 活动卡套罗纹 M27×2，x 和 y 为活动卡套罗纹 M20×1.5 和 M16×1.5
安
n 和 q 为活动罗纹 M27×2 和 M20×1.5，罗纹前端小法兰密封。
装
a 法兰外径70mm，安装孔6×3×55，适配12mm、16mm 直径的保护管，法兰与保护管用止头螺丝固定。（可以省略）
连
3□ c 活动卡套式法兰（密封阻漏型），法兰外径 60，安装孔 9×3×42， 适配 3、4、5、6、8mm 直径的
接 活动法兰 保护管，法兰与保护管用活动卡套罗产其它规格和标准的螺纹。
二、技术参数
供电： 24V DC（18V～36V DC） □
V DC 负载：≥500Ω（24V DC）
输出： 4～20mA □Pt100、 □K 分度、 □S 分度 □
精度： B 级 0.5% □A 级 0.25% （模块工作在-10 ～ 70℃温度范围内）
量程： ℃ ～
℃ 输出保护：传感器开路，模块最大输出小于 25mA
三、接线、外观
四、基本结构
3.1 基本结构：传感器 + （连接装置+接线盒+保护管）+ 变送模块 3.2 长度表示方式：L=保护管总长×插入长度 （单位：mm ，密封面以下为插入长度）。 3.3 冷端长度的用途与确定：
一体化温度变送器(1)
一体化温度变送器应用通常和显示仪表，记录仪表，电子计算机等配套使用。
输出DC4-20mA电流信号，直接测量各种生产过程中的-200℃-1300℃范围内液体.蒸汽和气体介质以及固体表面温度。
特点●二线制输出DC4-20mA电流信号,抗干扰能力强；●节省补偿导线及安装温度变送器费用；●测量范围大；●冷端温度自动补偿,非线性校正电路；工作原理热电偶（阻）在工作状态下所测得热电势（阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为DC4-20mA电流信号给工作仪表，工作仪表便显示出所对应的温度值。
主要技术参数产品执行标准IEC584 ICE1515 IEC751 JB/T7391-94测温范围及允差输出信号：DC4-20mA，负载电阻250Ω，传输导线电阻100Ω输出方式：二线制允差等级；0.5%FS;0.2%FS;0.1%FS供电电源：24V;DC±10%防护等级：IP65绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50MΩ热响应时间当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间。
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间。
基本误差:仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
120/130型 120/130型 121G/131G 型型号及选型注：（1）热电偶Ⅰ级，热电阻A 级按协议定货；（2）保护管材质为1Cr18Ni9Ti ，其余材质根据协议定货；220/230型 220/230型 220G/230G型型号及选型（1）热电偶Ⅰ级，热电阻A级按协议定货；（2）保护管材质为1Cr18Ni9Ti，其余材质根据协议定货；（3）公称压力≤10Mpa（4）安装螺纹常规为M27×2，也可供G3/4和NPT3/4。
PT100温度变送器(详细)
1
Pt100 非隔离温度变送器产品说明书
ট٫ዓᅘާ๖
型号：G1PI 非隔离 Pt100 温度变送器（一体式）；输出：4-20mA。
输入范围
代码
输入
1 PT100(0-100℃)
2 PT100(0-150℃)
3 PT100(0-200℃)
4 PT100(0-300℃)
5 PT100(0-400℃)
代码 6 7 8 9 10
输入 PT100(0-500℃) PT100(0-600℃) PT100(-50-100℃) PT100(-50-150℃) 用户特定参数
主要技术参数
激励电流 负载 精度 温度系数 工作温度 工作湿度 工作大气压 负载电阻变化影响 电源 电源影响 输出 输出限流 Pt100 单根线电阻 重量 运输和储存温度 壳体材料 安装螺丝 接线端子螺丝
上侧电位器: 调零电位器，顺时针->增大，逆时针->减小。 下侧电位器: 调幅电位器，顺时针->减小，逆时针->增大。 在校正输出为 0-10/20mA 的变送器时请注意，在电阻箱阻值等于量程的下限值时输出并不是为零，而是略大于零为好。
输出为 0-10/20mA 的变送器下限值为 0.006-0.01mA。
4
Pt100 非隔离温度变送器产品说明书
ট٫ዓᅘާ๖
型号：G2PV1 非隔离 Pt100 温度变送器（DIN35 导轨式）；输出：0-5，0-10V。
输入范围
代码
输入
1 PT100(0-100℃)
2 PT100(0-150℃)
WZPB系列一体化智能温度变送器使用说明书
3．《外型及操作设置》§1【按键说明】SET/（M）：设置/确认键，▲/（S）：增加键，▲/（Z）：减少键，长按▲/（S）是左移键，长按▲/（Z）是右移键§2【参数设置】1长按设置键2秒以上不松开，直至显示(Loc)参数；2点按或键，调出参数值，修改位闪烁，长按或键移动修改位，点按或修改参数值，点按键保存；3将密码锁改为0001，点按键，显示本组下一个参数名；4点按键可以顺序翻阅参数名称，按步骤②对需要修改的参数进行设置。
查阅或设置第一组参数最后一个参数时，点按键将退出设置；§3【参数一览】第一组参数（将Loc密码锁改为0001）符号名称内容取值范围Loc密码锁0001Sn输入信号选择▲/▲oPL变送输出下限值测量范围内oPH变送输出上限值测量范围内oPH-oPL≥50℃第二组参数（将Loc密码锁改为1000）符号名称内容取值范围Loc密码锁1000FLtr滤波系数1～30秒Sc平移修正-5.00℃～+5.00℃防爆等级本安防爆ExiaⅡCT4～6 Ui:30VDC Ii:100mA《面板按键显示图》数码管显示器（三按键SET/液晶屏显示器（三按键M/S/Z型谱说明》WZPB–248–S–E–B-Sn–（oPL–oPH）③④⑤⑥⑦：＿248系列温度变送器。
Smart HVRT总线通讯协议，版本LED数码管显示，C：＿宁波三和2088铝合金壳体，输入信号（分度号）。
变送输出零点。
变送输出满度。
＿滤波系数平移修正（-5.00℃～+5.00℃WZPB-248-S-E-B-Pt100-（0～300）总线型/LED数码管显示/Pt100/（0WZPB-248-S-C-B-Pt100-（-50～150）总线型/LCD液晶显示/Pt100/（-50江苏华夏仪表有限公司。
SBWZ电阻温度变送器说明书
SBWZ热电阻一体化温度变送器使用说明书一、概述SBWZ温度变送器是小型的带回路供电的二线制温度变送器。
它接受标准分度号的热电阻输入信号，产生与被测温度呈线性的标准直流电流（4～20mADC）输出信号，实现对各种现场温度的测量与信号传输。
其测量精度、传输距离以及抗干扰能力都优于其它同类测温仪表。
SBWZ温度变送器能非常方便地与各种二次仪表或计算机系统配套，从而实现对现场温度的检测与控制。
可广泛用于石油、化工、冶金、电站、轻工、医药等各个工业部门和科研单位。
二、特点1、SBWZ温度变送器具有线性化电路，其输出直流电流信号与被测温度呈线性关系。
2、变送器采用固体化密封封装，能耐腐蚀、防振动，使用环境温度范围宽。
3、4~20mADC大信号电流传输，信号传输失真小，抗干扰能力强，传输距离远。
4、静态功耗小，可与安全栅构成本质安全型防爆系统，直接安装在危险场所；安装在隔爆接线盒内可组成隔爆变送系统。
5、采用二线制及一般铜导线传输，可节省昂贵的补偿导线费用。
6、应用灵活，SBWZ温度变送器也可在现场带指针表头和数显表头显示温度可与调节仪、记录仪、显示仪配套使用，隔离型可直接进入计算机控制系统。
三、技术指标1、基本精度：热电阻温度模块+0.2%FS，+0.5%FS2、测温元件：热电阻：Pt100、Cu50、Cu100。
毫伏0-10mV 0-20mV 0-100mV3、输出信号：4~20mADC直流电流信号，与被测温度呈线性关系，二线制传输。
4、电源电压：24VDC，并具有反向保护功能。
5、负载电阻（RL）：当信号为20mADC输出，并保证恒流的条件下，负载电阻RL与供电压Vs之间的关系是：RL=Vs-12/0.02Ω，正常为250 Ω。
6、环境温度影响（温漂）：在规定的环境温度内，温度每变化10℃，输出变化小于量程的0.1%。
四、实物平面图及接线图。
JWB系列一体化温度变送器说明书-昆仑海岸
螺纹尺寸 M27×2
G 3/4 M33×2 G1 M20×1.5 G 1/2 NPT1/2 M16×1.5 M14×1 M12×1
配保护管直径 mm 12 、16
12 、16 、20 6 、8 、12
6 、8
图形
NPT
JWB/□·□·2n JWB/□·□·2p
JWB/□·□·2q JWB/□·□·2r
JWB/□·a 用传感器元件装配（常规普通的,a 可省略）
云母
K
陶瓷加封装
S
JWB/□·k 用铠装结构传感器装配（有防振动要求的，k 必注）
铠装热电阻
氧化镁粉
保B 系列一体化温度变送器
4.2 JWB/□·□·□□ 连接安装方式和连接尺寸的选择
连接安装方式 / 号后第 2 组的第 1 位，数字
M27×2 M20×1.5 M16×1.5 M12×1
12 、16 5 、6 、8 、
5 、6
普通活动卡套螺纹
抗震阻漏活动卡套螺纹 备注：装配式保护管直径 6 mm～20 mm
铠装式保护管直径 2mm ～8 mm ；5mm 直径以下的必须为铠装式。
6
JWB 系列一体化温度变送器
4.2.3 JWB/□·□·3□活动法兰安装 (形状为直杆，安装方式用活动法兰连接)
S
Z
一个大写字母或多个大写字母组成， N
5F
Y
接线盒型式( / 号后第 3 组)
e3
主选数字。□为附选，小写字母组成，参考 4.3 e4
详细说明。
e5 0
保护管直径( / 号后第 4 组)
1
一个数字。参考 4.4 详细说明。
8
* 3，4，5，6
第一个分隔符 Pt100 热电阻 K 分度热偶 S 分度热偶 保耐护冲管击上无装置 螺变纹径安型装 活防动震法型兰 固耐定磨法型兰 直防角腐加型活动法兰 整耐体压锥型度保护管螺纹安装（高压型） 防喷接线盒（防水接线盒） 隔爆接线盒 数字显示（本安、智能型，隔爆盒）
ABB温度变送器TTH200
2
2
头部安装式温度变送器 TTH200 HART, Pt100 (RTD)，热电偶，电绝缘 ，热电偶，电气隔离 HART，Pt100（RTD）
一体化温度变送器 TTH200
DS/TTH200Байду номын сангаасCN
DS/TTH200-CN
1 技术规格
1.1 输入 1.1.1 热电阻/电位计
RTD 电阻 Pt100 符合 IEC 60751、JIS C1604-81、MIL-T-24388 标 准，Ni 符合 DIN 43760，Cu 标准 电阻值 0 … 500 Ω 0 … 5000 Ω 传感器连接类型 二线、三线、四线制 连接电缆 每条线路的最大传感器线路电阻（RW）50 �，符合 NE 89 （2009 年 1 月）的规定 三线电路： 对称传感器线路电阻 二线电路： 最大可补偿 100 � 线路总电阻 电流测量值 < 300 μA 传感器短路 < 5 �（适用于 RTD） 传感器断路 测量范围：0 ... 500 Ω > 0.6 ...10 kΩ 测量范围：0 ... 5 kΩ > 5.3 ...10 kΩ 符合 NE 89 规定的腐蚀检测 三线电阻测量值> 50 Ω 四线电阻测量值> 50 Ω 传感器故障信号 RTD：短路及断路 线性电阻测量：断路
数据表 DS/TTH200-CN Rev.A
TTH200 一体化温度变送器
HART，Pt100（RTD），热电偶，电气隔离 输入 - 热电阻(2-,3-,4-线制) - 热电偶 - 电阻信号(0…5000Ω) - 电压信号(-125…1100mV) 输出 - 4~20 mA、HART 测量值误差 - 0.1 K(0.1% Pt100) 参数可根据传感器调整
智能温度变送器量程和分度号组态
YR-ER213智能温度变送器通过USB串口编程器连接PC机，PC机上安装温度变送器编程组态软件后就能对仪表参数进行组态和监测温度变送器实时工作状态。
智能温度变送器组态软件1、通过温度变送器编程软件进行实时数据监测在智能温度变送器编程软件组态界面可以在线显示、监控现场温度传感器温度（单位℃）、实时输出电流（mA）和输出0％-100%刻度。
注意：用户在使用温度变送器组态软件进行过程监控时禁止修改仪表设定组态和校验参数。
2、对YR-ER213温度变送器量程设置、分度号设置和阻尼等组态新出厂的温度变送器在出厂时已经过严格高精度校准，用户在使用时如果更改输入信号类型、修改温度变送器量程时不能修改任何校验参数（4-20mA输出微调、主变量迁移和冷端迁移），以免影响温度变送器精度。
3、智能温度变送器校验YR-ER213温度变送器没有零点和量程调整电位器，温度变送器组态软件可以对变送器零点、量程、冷端补偿的增益和迁移量进行高精度校准。
用户在使用过程中如需要定期检定温度变送器，详见《YR-ER213智能温度变送器校验方法》技术文章。
智能温度变送器分度号、量程设置步骤1、安装驱动1.1将USB串口编程器插入电脑1.2鼠标右键单击电脑开始→资源管理器→鼠标右键单击“我的电脑”→属性→硬件→设备管理器，看到新增的端口：1.3选中（FT232R USB UART)）→右击鼠标→更新驱动程序软件→温度变送器驱动文件夹进行驱动程序的安装2、温度变送器组态软件运行2.1双击运行“用户版V3.1.exe”软件（不支持WIN7_64位系统）2.2运行后温度变送器编程软件界面2.2.1设置好对应的串行端口号,端口号为COM1-COM25有效，不在此端口内，请自行设置2.2.2将编程线插入温度变送器YR-ER213编程口2.2.3按照接线图，对温度变送器YR-ER213供电（DC24V）2.2.4根据要求对YR-ER213智能温度变送器进行设置。
一体化温度变送器
一体化温度变送器（一体化热电偶/热电阻）1.概述热电偶是根据物体的热电特性来测量温度，输出的是非线性mV信号，通过查分度表变换成对应的温度值；热电阻是根据物体的电阻温度特性来测量温度，输出的是非线性电阻信号，也是通过查分度表变换成对应的温度值。
这两种非线性查分度表量温度的方法，给大批量的实际应用带来了许多不便，尤其进入计算机显示运算控制受到限制。
带温度变送器的一体化热电偶/热电阻，其实就是在热电偶/热电阻的接线盒内装上温度变送器模块.将热电偶/热电阻的非线性信号通过温度变送模块转换成统一的线性的标准化的信号输出，方便显示、远传、信号共享、集成控制，可以不用分度表直接计算温度，产品互换性好，如0〜30CTC的一化热电偶可以换成0〜300°C的一体化铂电阻。
线性关系：指两个变量成一次函数关系，表达为：y = ax + b式中a、b是常数，y、x是两个变量（如被测介质的温度与输出信号）2.温度变送器工作原理一体化热电偶/热电阻是在热电偶/热电阻的基础上增加温度变送功能或附加现场显示功能，即在原热电偶/热电阻的接线盒内装上温度变送器模块以及采用现场显示接线盒安装显示表头，实际应用有以下6 种形式：4.温度变送器模块一体化热电偶/热电阻的量程与输出标准信号的大小直接相关，选型时必须注明。
温度变送器的量程与热电偶/热电阻的测温范围是两个不同的概念，测温范围是指最大工作能力，而温度变送器的量程是指一体化热电偶热电阻的实际需要能力，量程属于测温范围的一段。
如某K型热电偶允许测温范围是0〜1200℃，钜实际使用的温度范围是0〜900℃，因此确定温度变送器的量程为0〜1000°C对应输出4〜20mA。
有时为了提高分辨率，有意缩小量程，量程集中在主要使用温度段，如某控温用钨铼热电偶的允许测温范围是0-2100℃,主要使用温度段是1400〜1600℃，为了提高控制精度，确定温度变送器的量程为1300〜1700℃。
一体化温度变送器使用说明书
热电偶热电阻温度变送器(一体化使用说明书香港东辉仪器仪表(集团公司一、产品概述东辉智能仪器有限公司生产的“ Daryens ”大延牌 S 系列 SBWR 型热电偶温度变送器和 SBWZ 型热电阻温度变送器是小型一体化二线制仪表新产品, 代表着当今传感器一体化发展趋势。
由于该产品实现了小型化, 可以直接在温度传感器的接线盒内安装, 将传感器的微弱信号直接转换成符合标准化的 4~20mA直流信号远传至控制室, 从而提高了信号的抗干扰能力。
产品主要特点有:1. 小型化、体积小,重量轻,全密封封装,耐环境性强。
2. 一体化、二线制(变送器所用电源和输出信号共用两条线节省补偿导线及连接导线,便于安装使用。
3. 低功耗,一台 24V/1A直流电源可给几十台变送器供电。
4. 适用于各种分度号的热电偶、热电阻温度传感器。
5. 具备冷端温度补偿,断偶报警等功能。
6. 输入信号最低量程为 5mVDC 。
7. 一体化现场安装使用。
8. 与国内Ⅲ型或 S 系列仪表的“配电器” 配套, 可构成隔离型检测或控制系统。
二、主要技术指标1. 输入信号量程及范围SBWR 型热电偶温度变送器:最小量程 5mVDC ;最大量程 80mVDC 。
SBWZ 型热电阻温度变送器:最小量程10Ω;最大量程400Ω。
2. 输出信号:4~20Madc3. 允许负载电阻:500Ω(24VDC 供电4. 工作条件:环境温度—40~85℃;相对湿度≤ 95%5. 基本误差:0.5%6. 长时间漂移:<±5ppm/℃7. 温度漂移:≤±100 ppm/℃8. 断偶报警输出:3.8mA9. 供电电源 V PO :24V ±20%DC10. 消耗功率:<0.5W11. 外形尺寸:Φ46×2812. 安装尺寸:Φ4+0.2+0.1二个安装孔,孔距 L=36±0.1三、型号规格1. 变送器型号用SBW □—□□表示,定义如下:第一节第一、二、三位“ SBW ”表示 S 系列仪表温度变送器; 第一节第四位表示测温元件类型, R —表示热电偶, Z —表示热电阻温度变送器;第二节第二位表示分度号代码:0:通用型 ; 1:E 或 Cu50 2:K或 Cu100; 3:S ; 4:B 或 Pt100 5:T; 6:J; 7:R2. 热电偶温度变送器型号规格一览表:型号规格(测量范围配用热电偶分度号SBWR —℃ 400~600℃SBWR — 22 0~300℃ 0~600℃ 0~800℃ 0~1100℃200~500℃ 400~700℃ 400~900℃ 500~800℃600~900℃ 700~1100℃KSBWR —℃ 1000~1600℃ 1100~1600℃SBWR —℃ 1300~1800℃ B SBWR — 25 0~200℃ 200~350℃SBWR — 26 300~500℃ 0~200℃ 0~400℃ 400~600℃200~600℃JSBWR —℃ 900~1400℃ 1100~1600℃ 3. 热电阻温度变送器型号规格一览表:型号规格(测量范围配用热电阻分度号SBWZ — 21 — 50~150℃及显示量程 SBWZ — 22 — 50~150℃及显示量程SBWZ — 24 — 200~850℃及显示量程四、接线方式五、调试方法1. SBWR 型热电偶温度变送器的调试(1. 待调仪器通电预热 30分钟;(2. 准确测量仪器所处环境温度, 从分度号表中查出该环境温度所对应的毫伏值 V CU ,给仪器输入— V CU 信号,调仪器零点电位器,使零点输出值等于 4mADC ;再从分度号表中查出满量程毫伏值 V R ,给仪器输入 V R — V CU 信号,调量程电位器,使输出值等于 20 mADC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化温度变送器分度号及量程
SBWR热电偶温度变送器、SBWZ热电阻温度变送器是安徽天康一体化温度变送器系列仪表中的现场安装式温度变送单元。
它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。
将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
【一体化温度变送器分度号及量程产品特点】
1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。
2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。
应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。

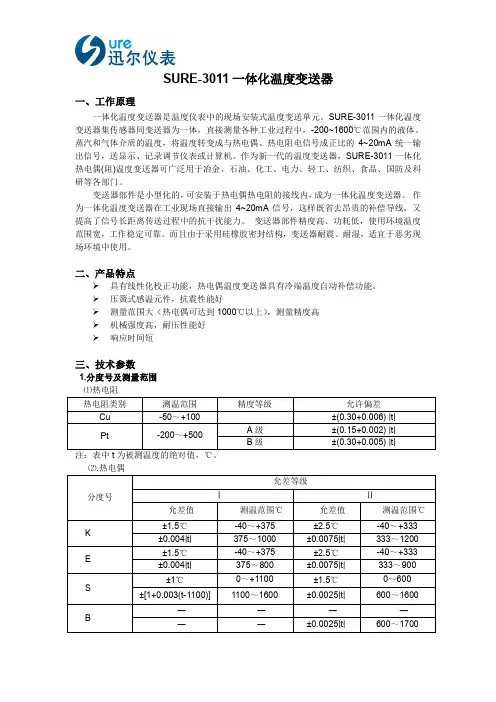

产品图片：
主要技术指标1、输入：热电阻Pt100、Cu50、Cu100热电偶K、E、S、B、T、J、N2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
3、基本误差：±0.2%、±0.5%4、传送方式：二线制5、变送器工作电源电压zuidi12V，zuigao35V，额定工作电压24V。
6、负载：极限负二载电阻。
