气体灭火系统施工方案

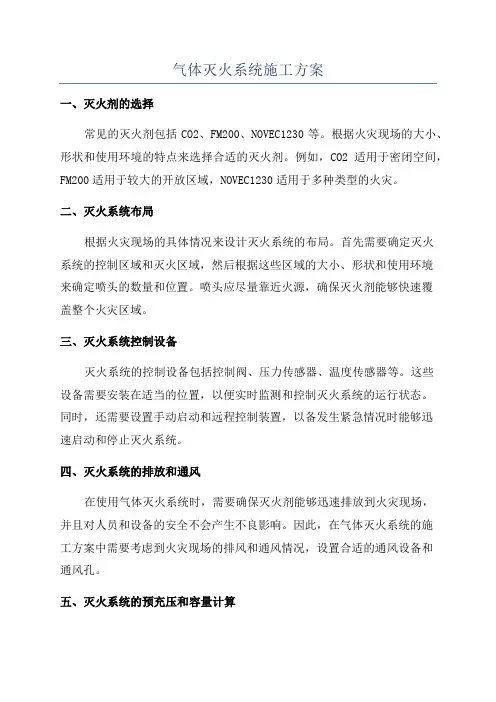

气体灭火系统施工方案

气体灭火系统施工方案一、灭火剂的选择常见的灭火剂包括CO2、FM200、NOVEC1230等。

根据火灾现场的大小、形状和使用环境的特点来选择合适的灭火剂。

例如,CO2适用于密闭空间,FM200适用于较大的开放区域,NOVEC1230适用于多种类型的火灾。

二、灭火系统布局根据火灾现场的具体情况来设计灭火系统的布局。

首先需要确定灭火系统的控制区域和灭火区域,然后根据这些区域的大小、形状和使用环境来确定喷头的数量和位置。

喷头应尽量靠近火源,确保灭火剂能够快速覆盖整个火灾区域。

三、灭火系统控制设备灭火系统的控制设备包括控制阀、压力传感器、温度传感器等。

这些设备需要安装在适当的位置,以便实时监测和控制灭火系统的运行状态。

同时,还需要设置手动启动和远程控制装置,以备发生紧急情况时能够迅速启动和停止灭火系统。

四、灭火系统的排放和通风在使用气体灭火系统时,需要确保灭火剂能够迅速排放到火灾现场,并且对人员和设备的安全不会产生不良影响。

因此,在气体灭火系统的施工方案中需要考虑到火灾现场的排风和通风情况,设置合适的通风设备和通风孔。

五、灭火系统的预充压和容量计算灭火系统的预充压任务是在灭火之前,将灭火剂压缩储存于储气瓶中,以备发生火灾时可以迅速释放。

预充压应根据灭火系统的容量、灭火剂的压力和储气瓶的数量来计算。

此外,还需要考虑到灭火系统的容量和灭火剂的充注量的匹配问题,确保足够的灭火剂能够覆盖整个火灾区域。

六、灭火系统的维护与保养灭火系统的维护与保养非常重要,它直接关系到灭火系统的运行效果和寿命。

在施工方案中需要包含定期检验和维护的计划,并指定专人负责灭火系统的日常管理和保养工作。

同时,还需要制定应急处置方案,以备在灭火系统故障或失效时能够迅速采取措施。

总之,气体灭火系统施工方案是一个系统工程,需要根据实际情况进行综合考虑和设计。

通过合理的选择灭火剂、科学的布局、可靠的控制设备和完善的维护计划,可以确保气体灭火系统在使用中能够发挥最大的效益,保护人员和财产的安全。

气体消防工程方案

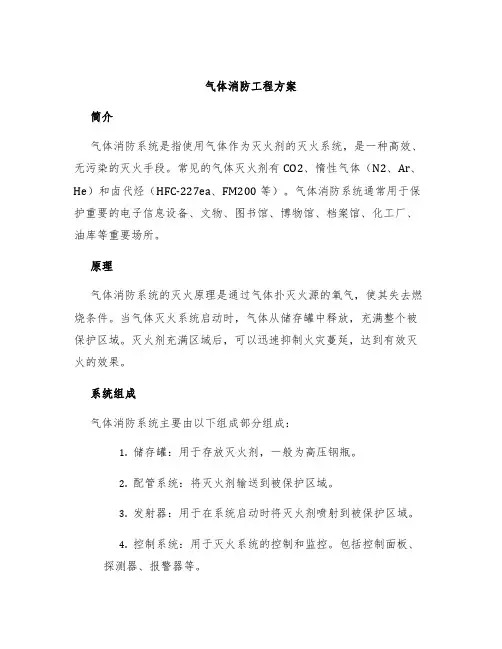

气体消防工程方案

气体消防工程方案简介气体消防系统是指使用气体作为灭火剂的灭火系统,是一种高效、无污染的灭火手段。

常见的气体灭火剂有CO2、惰性气体(N2、Ar、He)和卤代烃(HFC-227ea、FM200等)。

气体消防系统通常用于保护重要的电子信息设备、文物、图书馆、博物馆、档案馆、化工厂、油库等重要场所。

原理气体消防系统的灭火原理是通过气体扑灭火源的氧气,使其失去燃烧条件。

当气体灭火系统启动时,气体从储存罐中释放,充满整个被保护区域。

灭火剂充满区域后,可以迅速抑制火灾蔓延,达到有效灭火的效果。

系统组成气体消防系统主要由以下组成部分组成:1.储存罐:用于存放灭火剂,一般为高压钢瓶。

2.配管系统:将灭火剂输送到被保护区域。

3.发射器:用于在系统启动时将灭火剂喷射到被保护区域。

4.控制系统:用于灭火系统的控制和监控。

包括控制面板、探测器、报警器等。

设计注意事项1.安全性:气体消防系统涉及到高压、易燃易爆等问题,需要特别注意安全性。

系统设计应符合国家相关标准和规定,同时要依据被保护物的特性来进行设计。

2.可靠性:气体消防系统应具有高可靠性,确保在火灾时能够快速有效地启动,迅速扑灭火灾。

3.效率:气体消防系统需要在短时间内起到有效灭火的作用,因此必须选择合适的灭火剂和设计合理的系统参数。

4.经济性:气体消防系统的设计应当兼顾经济性和效益性。

需要对系统的选型、设计、建设和维护进行全面的经济测算和分析,提高系统的综合效益。

安装调试1.在安装之前,必须对被保护区域进行认真的分析和评估,确定灭火系统的类型和规格。

2.安装时应按照设计图纸,遵循国家标准和规定,保证安装和调试质量。

3.安装完成后,进行系统的试验和调试,确保系统正常工作。

维护保养气体消防系统需要定期进行维护保养,确保系统的可靠性和有效性。

主要维护保养工作包括:1.定期检查系统的压力和流量,确保系统的正常运行。

2.定期更换系统中的灭火剂,保证系统的有效性。

3.定期检查系统的控制面板、报警器、探测器等设备的性能和工作状况。

机房气体消防灭火系统施工方案

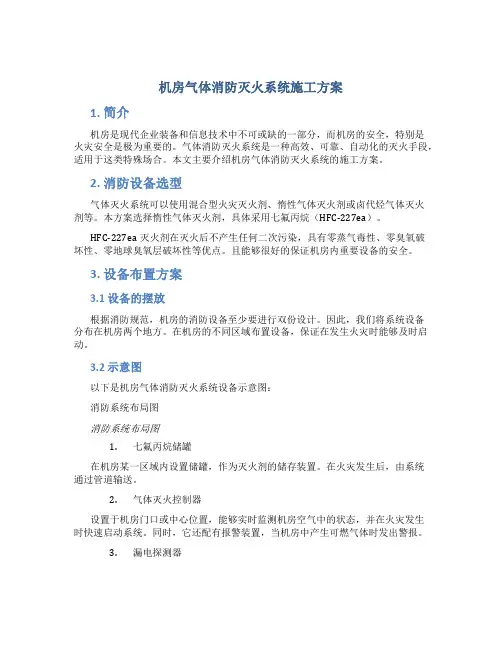

机房气体消防灭火系统施工方案

机房气体消防灭火系统施工方案1. 简介机房是现代企业装备和信息技术中不可或缺的一部分,而机房的安全,特别是火灾安全是极为重要的。

气体消防灭火系统是一种高效、可靠、自动化的灭火手段,适用于这类特殊场合。

本文主要介绍机房气体消防灭火系统的施工方案。

2. 消防设备选型气体灭火系统可以使用混合型火灾灭火剂、惰性气体灭火剂或卤代烃气体灭火剂等。

本方案选择惰性气体灭火剂,具体采用七氟丙烷(HFC-227ea)。

HFC-227ea灭火剂在灭火后不产生任何二次污染,具有零蒸气毒性、零臭氧破坏性、零地球臭氧层破坏性等优点。

且能够很好的保证机房内重要设备的安全。

3. 设备布置方案3.1 设备的摆放根据消防规范,机房的消防设备至少要进行双份设计。

因此,我们将系统设备分布在机房两个地方。

在机房的不同区域布置设备,保证在发生火灾时能够及时启动。

3.2 示意图以下是机房气体消防灭火系统设备示意图:消防系统布局图消防系统布局图1.七氟丙烷储罐在机房某一区域内设置储罐,作为灭火剂的储存装置。

在火灾发生后,由系统通过管道输送。

2.气体灭火控制器设置于机房门口或中心位置,能够实时监测机房空气中的状态,并在火灾发生时快速启动系统。

同时,它还配有报警装置,当机房中产生可燃气体时发出警报。

3.漏电探测器由于机房内使用电子设备较多,安装漏电探测器可以及时发现漏电现象,保证机房安全。

4.集中控制面板该面板主要对消防系统的各个设备进行监控和调节,保证系统在平时的运行中正常、稳定。

5.喷头在机房内不同区域设置喷头,以保证火灾时能够快速、准确地灭火。

喷头的选择必须根据结构、位置、灭火剂品种和灭火面积计算确定,同时容易维护。

4. 施工方案4.1 立项方案立项是保证施工顺利进行的重要一步。

在立项时应对机房进行现场调查,根据机房的实际情况,制定可行的施工方案。

4.2 通风环境检查气体消防灭火系统采用惰性气体,因此要求机房内的通风环境良好,以保证无论何时可在扑灭火灾的同时保障人员安全。

气体灭火的施工方案

气体灭火的施工方案

气体灭火的施工方案气体灭火是一种常见且有效的灭火方法,它适用于各种场所和环境下的火灾。

本文将介绍气体灭火的施工方案。

一、施工前准备工作1.灭火系统设计:根据实际情况,确定灭火系统的设计方案,包括喷头的数量和布置、气体灭火剂的种类和容量等。

2.系统安装位置选择:根据需要保护的区域和火源位置,选择合适的灭火系统安装位置。

灭火系统通常安装在天花板上,喷头的位置要能够覆盖到所有需要保护的区域。

3.系统安装材料准备:准备好所需的安装材料,包括管道、喷头、控制阀等。

4.施工区域准备:确保施工区域的环境干净,并且没有可燃物质,以防止灭火系统误操作。

5.施工人员培训:对施工人员进行相关的培训,包括气体灭火系统的工作原理、操作步骤、注意事项等。

二、施工步骤1.安装管道系统:根据设计方案,安装气体灭火系统的管道,确保管道的连接牢固,无渗漏。

2.安装喷头:根据设计方案,在需要保护的区域安装喷头。

喷头的数量和布置要根据需要保护的区域和火源位置合理确定。

3.安装控制阀:安装控制阀以控制灭火系统的启动和停止。

控制阀应该安装在容易接近的位置,方便操作人员操作。

4.安装探测器:根据需要,安装相应的火焰或烟雾探测器,作为灭火系统的启动信号源。

5.连接气瓶或储存设施:将气体灭火剂连接到灭火系统中,确保气瓶或储存设施与灭火系统的连接牢固可靠。

6.系统测试和调试:完成安装后,对灭火系统进行测试和调试,确保系统的各个组件正常工作,没有故障。

三、施工后维护1.定期检查:定期对气体灭火系统进行检查,包括管道、喷头、探测器等的检查,确保其正常工作。

2.火灾演练:定期进行火灾演练,以提高人员的灭火应急能力和操作技能。

3.替换和维修:定期更换灭火剂和消耗品,修复或更换出现故障的喷头、探测器等。

4.定期维护:定期维护灭火系统,包括清洁喷头、检查管道连接是否松动等。

气体灭火施工方案(3篇)

气体灭火施工方案(3篇)

第1篇一、项目背景随着科技的发展和人们对安全意识的提高,气体灭火系统在各类建筑、数据中心、实验室、博物馆等场所得到了广泛应用。

气体灭火系统具有灭火速度快、灭火后无残留物、对设备损害小等优点,能有效保护人员和财产安全。

本方案旨在为某项目提供一套科学、合理、安全的气体灭火施工方案。

二、项目概述1. 项目名称:某项目气体灭火系统施工2. 项目地点:某市某区某街道3. 项目规模:总建筑面积约10万平方米4. 项目内容:消防水池、消防泵房、消防管网、气体灭火系统、火灾报警系统等5. 施工周期:预计60天三、施工准备1. 施工组织(1)项目经理:负责全面协调、指挥和监督施工工作。

(2)项目副经理:协助项目经理进行现场管理和协调。

(3)施工班组:负责具体施工任务。

2. 施工材料(1)灭火剂:选择符合国家标准的灭火剂,如七氟丙烷、IG541等。

(2)管道:选用符合国家标准的无缝钢管、不锈钢管等。

(3)阀门、接头、法兰等:选用符合国家标准的消防专用阀门、接头、法兰等。

(4)喷头:选用符合国家标准的消防专用喷头。

(5)控制系统:选用符合国家标准的火灾报警控制器、气体灭火控制器等。

3. 施工设备(1)焊接设备:电弧焊机、氩弧焊机等。

(2)切割设备:等离子切割机、激光切割机等。

(3)吊装设备:汽车吊、履带吊等。

(4)检测设备:压力表、流量计、气体分析仪等。

四、施工流程1. 施工测量(1)测量轴线、标高、管道走向等。

(2)绘制施工平面图、剖面图等。

2. 管道安装(1)管道加工:根据施工图纸要求,对管道进行切割、焊接、坡口处理等。

(2)管道安装:按照施工图纸要求,将管道安装到位,并检查管道的水平和垂直度。

(3)管道连接:采用焊接、法兰连接等方式,将管道连接牢固。

3. 阀门、喷头安装(1)阀门安装:按照施工图纸要求,将阀门安装到位,并检查阀门的开闭状态。

(2)喷头安装:按照施工图纸要求,将喷头安装到位,并检查喷头的安装角度和距离。

消防气体灭火系统施工方案

消防气体灭火系统施工方案

消防气体灭火系统施工方案1. 总体描述消防气体灭火系统是一种常用的灭火设备,主要用于对各类火灾进行及时有效的灭火。

本文将详细介绍消防气体灭火系统的施工方案。

2. 系统设计2.1 灭火气体选择根据不同的火灾类型和施工场所特点,我们选择了适当的灭火气体。

在电气火灾场所,我们采用二氧化碳气体进行灭火;在液体和固体火灾场所,我们使用七氟丙烷气体。

2.2 系统布局消防气体灭火系统的喷头布局需要合理,以确保覆盖到整个施工场所。

我们将根据场地的大小和特点,设计出合适的喷头布置方案。

在电气设备场所,我们将根据设备布局和通风情况来确定喷头的位置。

3. 施工准备工作3.1 施工团队组织我们将组织一支高效专业的施工团队,由经验丰富的工程师和熟练的技术人员组成,以确保施工质量和工期。

3.2 施工材料准备为了保证施工质量,我们将准备好所需的施工材料,包括喷头、管道、气瓶等。

所有材料将严格按照相关标准进行选材和检查。

4. 施工步骤4.1 喷头安装首先,我们将根据系统设计方案确定的位置,进行喷头的安装。

安装前,我们会检查每个喷头的质量,并确保其与管道连接牢固。

4.2 管道铺设接下来,我们将根据设计方案进行管道的铺设工作。

确保管道的走向符合设计要求,并严格按照相关标准和规范进行施工。

4.3 气瓶安装气瓶是消防气体灭火系统的重要组成部分,我们将根据设计要求确定气瓶的位置,并进行稳固的安装。

同时,为了方便维护和操作,我们将设置气瓶的标识和相应的操作指示。

4.4 系统联动测试在施工完成后,我们将进行系统联动测试,确保各部分设备的正常运行。

测试过程中,我们将检查控制系统、气体释放系统以及报警装置等的运行情况。

5. 安全措施5.1 施工现场安全在整个施工过程中,我们将严格遵守相关的安全规定,确保施工现场的安全。

工人们必须佩戴安全帽、防护服等个人防护装备,并遵守所在工厂或建筑工地的安全管理制度。

5.2 灭火气体泄漏处理为了防止灭火气体泄漏,我们将按照相关规定进行管道和连接部分的密封工作。

气体灭火系统方案

气体灭火系统方案

气体灭火系统方案1. 背景介绍气体灭火系统是一种常用的灭火设备,其通过释放特定的灭火气体来扑灭火灾,以保护人员和财产的安全。

本文将介绍气体灭火系统的工作原理、适用范围以及实施方案。

2. 工作原理气体灭火系统采用的是化学抑制法来扑灭火灾。

系统中常用的灭火气体包括二氧化碳(CO2)、气体混合体(HFC-227ea、NOVEC-1230)等。

这些气体在释放时能够突破火灾场景中的氧气供应,达到给火灾提供绝缘、冷却和扑灭作用的目的。

具体而言,当气体灭火系统感应到火灾时,控制系统将启动并打开气体减压阀,释放压缩气体进入防护区域。

灭火气体通过管道系统传输到火灾现场,在一定时间内形成足够的灭火浓度,随后对火灾源实施抑制。

整个灭火过程需要各个组件之间的协调配合,以确保系统的有效运行。

3. 适用范围气体灭火系统适用于各种类型的场所和设备,主要包括但不限于以下几个领域:3.1. 机房和数据中心机房和数据中心内部通常配有大量的电子设备,一旦发生火灾可能导致严重的数据和财产损失。

气体灭火系统可以在短时间内扑灭火灾,保护设备免受进一步破坏。

3.2. 工厂和生产线在工厂和生产线中,许多工艺设备和化学品的存在增加了火灾爆炸的风险。

气体灭火系统可以及时启动,快速扑灭火灾,防止火势蔓延,并减少生产线停工造成的经济损失。

3.3. 交通运输工具气体灭火系统还被广泛应用于交通工具,如飞机、船只和火车。

这些交通工具上通常装载有燃油和其他易燃物质,一旦发生火灾将造成灾难性后果。

气体灭火系统能够快速灭火,确保乘客和船员的安全。

4. 实施方案为了实施一个可靠有效的气体灭火系统,需要考虑以下几个方面:4.1. 火灾风险评估在选择适当的气体灭火系统之前,需要对火灾风险进行全面评估。

评估包括火灾可能发生的场所、火灾的类型和规模、周围环境等因素。

通过评估,可以确定所需的灭火气体类型、灭火浓度和系统容量等参数。

4.2. 设备选择和设计根据火灾风险评估的结果,选择适当的气体灭火设备和系统。

气体灭火系统应急演练方案

气体灭火系统应急演练方案

一、演练目的为确保气体灭火系统的正常运行,提高员工应对火灾事故的应急处理能力,熟悉火灾发生时的疏散逃生路线和灭火器材的使用方法,特制定本应急演练方案。

二、演练时间2023年X月X日三、演练地点公司大楼消防通道及各楼层四、参演人员1. 公司全体员工;2. 消防安全管理人员;3. 演练指挥小组及工作人员。

五、演练内容1. 气体灭火系统启动及操作流程;2. 火灾发生时的疏散逃生;3. 灭火器材的使用;4. 演练总结及评估。

六、演练步骤1. 演练前准备(1)成立演练指挥小组,负责演练的组织实施、协调指挥和评估总结;(2)通知参演人员参加演练,明确各参演人员的职责和任务;(3)准备演练所需的器材和设备,包括气体灭火系统、灭火器材、疏散指示标志等;(4)制定演练预案,明确演练流程、疏散路线、灭火器材使用方法等。

2. 演练实施(1)火灾报警:模拟火灾发生,触发火灾报警系统;(2)疏散逃生:参演人员按照疏散指示标志,有序撤离至安全区域;(3)气体灭火系统启动:消防安全管理人员启动气体灭火系统,进行灭火;(4)灭火器材使用:参演人员学习灭火器材的使用方法,进行实际操作;(5)演练结束:演练指挥小组宣布演练结束,参演人员返回工作岗位。

3. 演练总结及评估(1)演练结束后,演练指挥小组组织参演人员召开总结会议,对演练过程进行总结;(2)评估演练效果,分析存在的问题和不足,提出改进措施;(3)对演练过程中表现突出的个人和集体进行表彰;(4)将演练总结报告上报公司领导,为今后消防安全工作提供参考。

七、注意事项1. 演练过程中,参演人员要严格遵守纪律,确保演练顺利进行;2. 演练期间,注意安全,避免发生意外事故;3. 演练结束后,要及时清理现场,恢复原状;4. 加强演练后的宣传教育,提高员工消防安全意识。

八、附则本方案由公司消防安全管理部门负责解释和修订。

气体灭火系统施工方案

气体灭火系统施工方案

气体灭火系统施工方案气体灭火系统施工方案一、工程概述气体灭火系统(Gas Fire Suppression System)是指利用特定的气体来进行灭火和控制火势的一种灭火设备。

其优点是灭火剂成分和浓度可以精确控制,灭火速度快、残留物少,对设备和环境的损害小。

本文将介绍气体灭火系统施工方案。

二、施工准备1. 施工前要编制施工计划和施工方案,确定施工的时间、地点、工程量以及人员配置等。

2. 购买所需要的材料和设备,如灭火瓶、灭火喷头、管道、控制阀等。

3. 进行现场勘察,确定灭火器安装的位置和消防设备的布局。

三、施工步骤1. 安装管道:根据现场勘察结果,将灭火管道连接到灭火器和灭火喷头。

确保管道的安装顺利进行,并进行压力测试,确保系统的正常运行。

2. 安装灭火器:按照设计要求,将灭火器安装在指定位置。

安装时要保证灭火器的连接口紧密,防止气体泄漏。

3. 安装灭火喷头:根据灭火喷头的类型和数量,将其连接到管道上。

确保喷头的布置合理,能够覆盖到需要灭火的区域。

4. 安装控制阀:将控制阀安装到管道的适当位置上。

控制阀用于控制气体的喷射时间和数量,确保灭火系统的灵活性。

5. 进行系统调试:施工完成后,对灭火系统进行测试和调试。

测试时要检查系统的各项指标是否符合设计要求,如气体浓度、压力等。

6. 进行培训和演练:在施工完成后,还需要对使用人员进行培训,讲解灭火系统的使用方法和注意事项。

并进行实际演练,提高使用人员的应急处理能力。

四、安全措施1. 在施工过程中,要严格遵守相关的安全操作规范,如佩戴防护装备、使用安全工具等。

2. 施工现场要设置警示标志,并设置相应的安全防护措施,防止意外发生。

3. 在工程施工中,要严格按照相关法律法规和国家标准进行操作,确保施工过程的安全可靠。

五、设备维护1. 定期检查灭火系统的运行状态和压力,确保其正常工作。

2. 定期更换灭火剂和检修设备,确保其性能可靠。

3. 对设备进行定期保养,清洁喷头和管道,排除杂质和堵塞。

机房气体消防灭火系统方案

机房气体消防灭火系统方案

机房气体消防灭火系统方案机房是一个重要的场所,存放着大量的电子设备和服务器。

由于设备长时间运行,机房内部会产生大量的热量,而且电子设备容易发生火灾。

因此,在机房中安装气体消防灭火系统是必要的。

一、机房气体消防灭火系统的工作原理二、机房气体消防灭火系统的设计方案1.确定火灾报警方式:机房火灾的报警方式有很多种,可以选择烟雾报警器、温度传感器、火焰探测器等。

根据机房的具体情况,选择适合的报警方式。

2.确定灭火剂种类:常见的机房灭火剂包括气体灭火剂、化学灭火剂等。

根据机房的需求和特点,选择适合的灭火剂。

3.确定气体灭火系统的布局:气体灭火系统一般分为两种布局,即全淹没式和部分淹没式。

全淹没式适用于机房内没有人员,只需要保护设备的情况。

部分淹没式适用于机房内有人员,需要考虑人员的安全。

4.确定气体灭火系统的工作方式:气体灭火系统的工作方式有手动和自动两种。

手动方式需要人工操作才能触发系统,适用于需要人员确认火灾的情况。

自动方式则根据火灾报警器的信号自动触发系统,适用于需要实时监测火灾的情况。

5.确定灭火剂的贮存容量和压力要求:根据机房的大小和需要灭火的区域确定灭火剂的贮存容量和压力要求。

根据需求,可以选择储罐式贮存和气缸式贮存。

6.确定灭火剂的扩散速度和浓度要求:根据机房的特点和需要灭火的区域,确定灭火剂的扩散速度和浓度要求。

一般情况下,灭火剂的扩散速度要求在10秒以内,灭火剂的浓度要求达到火灾灭火浓度。

7.确定灭火剂对设备的影响:在选择灭火剂时,要考虑其对设备的影响。

一些灭火剂会引起设备损坏或者后续工作无法正常进行,因此需要选择对设备无害的灭火剂。

三、机房气体消防灭火系统的优势1.快速灭火:机房气体消防灭火系统可以在很短的时间内扑灭火源,避免火灾蔓延。

2.不留残留物:机房气体消防灭火系统不会留下残留物,不会对设备造成二次损害。

3.保护设备:机房气体消防灭火系统可以快速灭火,保护机房内的设备免受损坏。

4.安全可靠:机房气体消防灭火系统在设计和施工过程中,需要符合相关的安全标准和规范。

气体消防灭火系统方案

气体消防灭火系统方案

气体消防灭火系统6.1. 方案简述 (1)6.2. 前提条件 (2)6.3. 系统方案设计 (2)6.4 七氟丙烷气体灭火系统介绍 (3)6.5 火灾自动报警系统介绍 (10)*****机房工程主要是由主机房、操作间及配机电房组成。

机房设计吊顶高度 2.8 米,活动地板高度 0.3 米,机房设计净高2.5 米。

本次消防自控系统工程由两部份组成:主机房:采用七氟丙烷无管网单元独立自动灭火系统方式,机房消防自控系统分为一个相互独立的保护区;操作间:配置手持式干粉灭火装置与二氧化碳灭火器。

配机电房:采用七氟丙烷无管网单元独立自动灭火系统方式,机房消防自控系统分为一个相互独立的保护区;七氟丙烷组合分配灭火系统特点:灭火力强,灭火时间短,能灭 A、B、C 型火灾;➢灭火后无污染、腐蚀作用,不导电没有残留物,对臭氧层➢无破坏;低浓度灭火,液态储存,药剂占地面积小;➢毒性低,可以应用于有人值守场所;➢系统具有扩展性。

➢消防报警控制器安装在本层过道➢大楼消防电源已具备➢本系统设计采用。

目前气体消防主流产品有:CO 自动灭火系统、卤代烷 13012自动灭火系统、 INERGEN (烟烙尽) 、七氟丙烷气体灭火系统。

CO 是一种合用于计算机机房的灭火剂,但 CO 普通只能2 2合用于那些无人值守或者较少时间有人在内的机房。

卤代烷 1301 有一定毒性,但其对大气臭氧层有破坏作用,成为一种被逐渐淘汰的产品。

INERGEN (烟烙尽)是一种比较新的气体灭火剂,但由于目前主要依靠国外技术,投资量大,维护费用高,还未普及推广使用。

七氟丙烷气体则彻底摒弃了CO2、卤代烷 1301、INERGEN 的缺点,毒性低,价格较便宜,已经为当今计算机机房首推的气体灭火剂。

根据以上四种灭火系统的比较并结合计算机房特有的情况特点与防火等级,参考业主的消防需求,我们设计采用目前国际因本次工程设计的灭火工作区域被操作间隔开,我们设置 2 个相互独立的气体保护区。

气体灭火系统施工方案

气体灭火系统施工方案

气体灭火系统施工方案一、工程概述本次气体灭火系统施工项目位于具体建筑名称,该建筑为建筑用途及规模。

为保障建筑物内重要设备和场所的消防安全,特设计并实施气体灭火系统。

二、编制依据1、《气体灭火系统设计规范》(GB50370-2005)2、《气体灭火系统施工及验收规范》(GB50263-2007)3、相关设计图纸及技术文件三、施工准备1、技术准备熟悉施工图纸和技术规范,进行技术交底。

制定施工质量控制计划和施工安全措施。

2、材料准备按照设计要求采购合格的气体灭火设备及材料,包括灭火剂储存容器、启动装置、喷头、管道等。

对采购的材料进行检验,确保质量符合要求。

3、施工机具准备准备好电焊机、切割机、套丝机、试压泵等施工机具,并确保其性能良好。

4、人员准备组建专业的施工队伍,施工人员应具备相关的施工经验和资质。

5、现场准备清理施工现场,确保施工场地具备施工条件。

设置必要的安全警示标志。

四、施工工艺流程1、灭火剂储存容器安装安装前应对储存容器进行检查,确保无损坏和变形。

按照设计要求将储存容器固定在支架上,支架应牢固可靠。

2、集流管安装集流管采用焊接连接,焊接前应清除管内杂物。

集流管安装完成后应进行水压试验,试验压力不低于 12MPa,保压 5 分钟,无渗漏为合格。

3、选择阀安装选择阀的操作手柄应安装在操作面一侧,便于操作。

选择阀的进出口应安装方向正确,密封良好。

4、喷头安装喷头应在系统试压、冲洗合格后进行安装。

喷头的安装位置、间距应符合设计要求。

5、管道安装管道采用无缝钢管,采用螺纹连接或法兰连接。

管道安装完毕后应进行吹扫和试压,试验压力不低于 105MPa,保压 3 分钟,无渗漏为合格。

6、启动装置安装启动装置应安装在防护区外便于操作的位置。

启动装置的电气连接线应连接牢固,无松动。

7、控制组件安装控制组件包括压力开关、信号反馈装置等,应按照设计要求安装在指定位置。

控制组件的接线应正确无误,动作灵敏可靠。

五、系统调试1、模拟喷气试验采用氮气进行模拟喷气试验,试验气体储存容器数量不少于 1 个。

气体灭火系统施工组织设计方案[详细]

气体灭火系统施工组织设计方案[详细]

1 范围本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统,卤代烷1211、1301七氟丙烷、1G541等灭火系统的管道及设备安装.2 施工准备2.1 接到任务后,认真熟悉施工图纸,对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合,如存在问题,应及时与设计协商解决并办理洽商手续.根据工程特点确定施工方法,配备所需各项资源.2.2 设备材料:2.2.1 消防气体灭火系统主要设备材料的选用应符合6—1"消防工程安装的通用要求"的有关内容.2.2.2 主要设备:灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等.这些系统组件均应给国家质量监督检测中心检测合格.系统中采用的不能复验的产品,如安全膜片等,应具有生产厂出具的同批产品检验报告.2.2.3 一般常用材料:管材及连接件,型钢,焊条,氮气,氧气,乙炔,聚四氟乙烯胶带,膨胀螺栓,螺栓,螺母,密封垫;机油,防腐漆,稀料,小线,铅丝,电池等.2.3 主要机具:锯管机,套管机,台钻,手电钻,射钉枪,电焊机,空气压缩机,专用弯管机,步话机,管钳,压力案子,手锯,手锤,调管专用支架,钢锯,锉刀,板牙,扳手,活扳手,改锥,榔头,錾子,钢卷尺,平尺,角尺,油标卡尺,水平尺,线坠,白绸或白纸,石笔,粉笔,铅笔等.2.4 作业条件:2.4.1 预留预埋应配合结构施工进行.2.4.2 管网安装所需基准线应测定并标明.吊顶内管道应在封吊顶前完成.2.4.3 设备安装应在设备间完成粗装修后进行.3 操作工艺3.1 工艺流程:→→→3.2 安装准备:3.2.1 熟悉图纸并对照现场复核管路走向,发现问题及时与设计研究解决.检查预留预埋是否正确;临时剔凿应与设计,土建协调好.3.2.2 进场设备材料检验:设备材料规格:型号应满足设计要求,外观整洁,无缺损、变形及锈蚀,镀锌或涂漆均匀无脱落,接口螺纹和法兰密封面完好无损伤;充压药剂钢瓶压力表指针应在指定范围内.选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果,应满足施工规范规定.3.3 管网安装:3.3.1 气体灭火系统管材应根据设计要求或贮存压力选用,一般采用冷拔冷轧精密无缝钢管并内外镀锌.当公称直径小于或等于80mm时,宜采用螺纹连接;当公称直径大于80mm 的管道,宜采用法兰连接.丝扣及法兰连接件应满足试验压力要求并内外镀锌.对镀锌层有腐蚀的环境可采用不锈钢或钢管等.3.3.2 管道安装前应进行调直并清理内部杂物.采用法兰连接时,被焊接损坏的镀锌层要做好防腐处理.丝扣连接时,丝扣填料应采用聚乙烯四氟胶带.切割的管口应用锉刀打净毛刺.3.3.3 气体灭火管道必须固定牢靠.公称直径大于或等于50mm的主干管道,垂直和水平方向至少应各安装一个防晃支架.当穿过建筑物楼层时,每层应设一个防晃支架.当水平管道改变方向时,应增设防晃支架.管道支吊架安装最大间距应符合下列规定:3.3.4 干管安装时,出瓶室的一段管应先安装好,找准尺寸后固定牢靠,管与管之间的距离应严格按照施工图纸确定,确保设备安装尺寸,然后再顺序安装其它管道.所有管道的安装尺寸应与设计图纸一致,严禁任意改变管道方向和长度.3.3.5 七氟丙烷、1G541、卤代烷1301和二氧化碳系统管道的三通接头的分流出口应水平安装.3.3.6 吊顶型喷头支管安装前,应按照图纸在现场确定出喷头位置,有条件的可以配合吊顶装修进行,但封吊顶板前应完成系统压力、严密性试验.喷头支管应加固定支架,支架与喷嘴间的管道长度不应大于500mm.3.3.7 管网安装完应进行强度试验,如采用水压试验,试验压力为工作压力的1.5倍.如采用气压试验,试验压力为工作压力的1.2倍.在试验压力下稳压5min,无明显渗漏,目测管道无变形为合格.高压二氧化碳灭火系统管道的水压强度试验压力应为15MPa.3.3.8 强度试验后,管网应进行吹扫.吹扫时管道末端应保证20m/s的流速,采用白布进行检查,直至无铁锈、尘土、水渍及其它赃物出现为合格.3.3.9 管网试压、吹扫后应进行气压严密性试验,试验压力采用工作压力,稳压3分钟,压降不大于10%为合格.3.3.10 在管网容积不大,工作压力不高时,强度试验、吹扫及严密性试验宜采用氮气进行.3.4 设备安装:3.4.1 药剂钢瓶安装:钢瓶运输时应采取保护措施,防止碰撞、擦伤.安装时压力表观察面及产品标牌应朝外.钢瓶应排列整齐,间距符合设计要求.钢瓶重量用楼板承担,其固定一般是先在墙面上固定一根槽钢,再用抱卡将钢瓶与槽钢卡在一起.抱卡的高度应在钢瓶2/3左右并尽量避开标牌.当槽钢在墙面上不能固定时,也可做成框架在地面上生根.3.4.2 集流管安装:药剂钢瓶一般通过弯管接头,高压软管和单向阀与集流管相接.集流管宜采用焊接方法制做,焊接前每个开品均应采用机械加工方法制造,焊接后镀锌处理.当贮存压力不大于4.0MPa,管径不大于80mm时,也可采用丝扣连接方法.集流管应至少设两个固定支架固定牢靠.末端应设安全泄压阀.3.4.3 选择阀安装:选择阀安装在集流管的排气口,当安装高度超过1.7m时应采取便于操作的措施.选择阀采用螺纹连接时应增加一个法兰活接口.选择阀安装应高度一致.3.4.4 阀驱动装置的安装:3.4.4.1 阀驱动装置的作用是在保护区域发生火灾时启开药剂钢瓶容器阀和火灾区域的选择阀.驱动方式有电磁驱动,气动驱动和机械手动驱动等.控制方式分自动、手动和应急制动.3.4.4.2 电磁驱动装置的电气连接线应沿固定灭火剂贮存容器的支、框架或墙面固定.3.4.4.3 拉索式手动驱动装置包括:保护箱、拉线盒、拉线手柄、钢丝绳和手动阀.钢丝绳应设套管并内外防腐.拉索转弯处采用专用导向滑轮.套管及保护盒应固定牢靠.3.4.4.4 安装以物体重力为驱动力的机械驱动装置时,应保证重物在下落行程中无阻挡,其行程应超过阀开启所需行程25mm.3.4.4.5 气动驱动装置由氮气瓶、铜管和压力启动阀等组成.氮气瓶安装与药剂钢瓶安装基本相同,铜管采用扩口器扩口用索母等接头零件连接.铜管安装应横平竖直、固定支架间距及平行管道固定夹间距均不宜超过0.6m,安装后应进行气压严密性试验,试验压力不应低于氮气瓶内的贮存压力,稳压5分钟,不掉压为合格.3.4.5 压力开关安装:压力开关的作用是在系统工作时受压动作从而反馈工作状态信号,一般在集流管的末端锥丝安装,或在管接头连接件上锥丝安装.3.4.6 喷嘴安装:喷嘴开孔规格与开孔朝向必须满足设计要求,安装时应采用专用扳手.3.5 系统调试及功能验收:3.5.1 气体灭火系统安装完应按防护区总数(不足10个按10个计)的10%进行模拟喷气试验.喷气的区域应做好防护措施.试验结果应满足设计要求.3.5.2 卤代烷灭火气体应采用氮气进行模拟试喷,氮气瓶充装压力不应低于药剂钢瓶贮存压力,且容器结构、型号、规格应相同,数量不少于药剂瓶的20%,且不得少于l个.3.5.3 二氧化碳灭火系统应采用二氧化碳灭火剂进行模拟喷气试验,试验采用的容器数应为防护区实际使用药剂贮存容器总数的10%,且不得少于1个.4 质量标准4.1 保证项目:系统管道压力试验结果必须符合设计要求.交工前必须进行吹扫.4.2 基本项目:系统管段长度及走向、喷头位置及喷口朝向必须符合设计要求.4.3 允许偏差项目:喷头支管固定支架距离喷头间的管段长度不大于500mm.5 成品保护安装好的气瓶室应有专职人员管理,以防操作失误导致误喷.6应注意的质量问题51 管道镀锌层被管锥咬坏,原因是管钳破旧,卡不紧造成.5.2 钢瓶运输时损坏涂漆层.原因是没有采取保护措施.7 质量标准符合GB50263-2007气体灭火系统施工及验收规范要求。

气体消防灭火系统方案

气体消防灭火系统方案

气体消防灭火系统方案气体消防灭火系统是一种有效的消防灭火设备,广泛用于电站、石油化工、船舶和计算机机房等场所。

它的工作原理是通过释放灭火剂来降低火场内的氧浓度,从而达到灭火的效果。

下面将详细介绍气体消防灭火系统的方案设计。

一、方案设计前提1. 灭火剂选择:需根据不同场所和火灾类型选择适合的灭火剂,常见的有Halon1301、HFC-227ea、CO2等。

2.火灾感应:必须使用可靠的火灾感应系统,如烟感、热感、光感等多种感应器件的组合,确保火灾能够被及时检测到。

3.系统布局:需要根据场所的具体情况,考虑到布局的科学性和有效性,明确灭火剂的释放方式和区域覆盖范围。

二、方案设计步骤1. 确定灭火剂类型:根据场所特点,选择适合的灭火剂。

CO2适用于电力设备、变电站、计算机机房等;HFC-227ea适用于机械设备、商场、酒店等;Halon1301适用于多数场所,但环保性差逐渐被禁止使用。

2.确定系统布局:根据场所结构和工艺要求,确定灭火剂的释放方式。

常见的方式有局部喷射、总体喷射、混合喷射等。

并结合场所特点和安全要求,确定灭火剂的覆盖范围。

3.设计灭火剂存储和供应系统:包括存储容器、压力容器和喷头等组成部分。

根据灭火剂剂量和系统容量,选择合适的存储容器和供应方式。

4.设计火灾感应系统:通过火灾感应器件对火源进行检测,当发现火灾时,及时发布灭火指令,启动灭火系统。

可采用烟感器、热感器、光感器等多种感应器件的组合,提高灵敏度和准确性。

5.设计报警和控制系统:包括火灾报警、声光报警和监控等组成部分。

通过报警系统对火灾进行预警,同时控制灭火装置的启动和停止。

可通过PLC或中央控制台对整个系统进行集中管理和监控。

6.设计通风系统:灭火剂释放后,需要及时排除火场内的浓烟和有毒气体。

通过通风系统进行机械通风,提高火场的可见度和人员疏散的安全性。

7.设计应急预案:灭火系统建成后,应制定详细的应急预案,明确各种情况下的应对措施和责任分工。

气体灭火系统施工组织方案

气体灭火系统施工组织方案

气体灭火系统施工组织方案一、项目概述气体灭火系统是一种高效、环保的灭火系统,广泛应用于数据中心、通信基站、图书馆、档案馆等场所。

本项目旨在为某数据中心设计一套气体灭火系统,确保在火灾发生时,能够迅速、有效地扑灭火源,保障人员和设备安全。

二、施工前准备1.人员组织项目经理:负责整个项目的协调、管理工作。

技术负责人:负责技术指导、施工方案制定及施工过程中的技术支持。

施工队伍:包括电工、管道工、设备安装工等,负责现场施工。

2.材料准备灭火剂:根据项目需求选择合适的灭火剂。

管道及配件:包括不锈钢管道、阀门、法兰等。

控制系统:包括灭火控制器、探测器、报警器等。

3.施工工具扳手、螺丝刀、焊接设备、切割机等。

三、施工流程1.现场勘查在施工前,项目经理和技术负责人需对现场进行详细勘查,了解现场环境、设备布局、消防设施等情况。

2.施工方案制定根据现场勘查结果,技术负责人制定详细的施工方案,包括施工步骤、工艺要求、质量控制等。

3.施工步骤(1)管道安装按照设计图纸,现场测量并确定管道走向。

然后,使用切割机、焊接设备等工具,将不锈钢管道切割、焊接成所需长度。

安装阀门、法兰等配件,确保管道系统的密封性。

(2)控制系统安装将灭火控制器、探测器、报警器等设备安装在指定位置,并按照设计要求连接线路。

同时,对控制系统进行调试,确保其正常运行。

(3)设备安装根据现场环境,选择合适的安装位置,将灭火剂储存装置、启动装置等设备固定在支架上。

然后,将设备与管道、控制系统连接,确保整个系统运行正常。

4.施工质量控制(1)管道安装质量管道安装过程中,要确保焊接质量,防止管道泄漏。

同时,检查管道走向是否合理,避免交叉、重叠等问题。

(2)控制系统质量控制系统安装后,要对其进行全面检查,确保线路连接正确、设备运行正常。

(3)设备安装质量设备安装过程中,要确保设备固定牢固,与管道、控制系统连接可靠。

四、施工验收1.验收标准按照相关法律法规、设计图纸及施工方案要求,对施工质量进行验收。

气体灭火实施方案

气体灭火实施方案

气体灭火实施方案一、引言。

气体灭火技术是一种先进的灭火手段,它利用惰性气体或化学气体来控制、抑制火灾,达到灭火的目的。

与传统的水雾、干粉灭火相比,气体灭火具有速度快、残留少、对设备损伤小等优点,因此在各种重要场所的火灾防护中得到了广泛应用。

本文将针对气体灭火实施方案进行详细介绍,以便各单位在遇到火灾情况时能够迅速、有效地进行灭火。

二、气体灭火实施方案。

1. 确定灭火系统类型。

根据不同的场所和需求,选择合适的气体灭火系统,包括惰性气体灭火系统和化学气体灭火系统。

惰性气体灭火系统适用于需要保护电子设备、文献档案等场所,而化学气体灭火系统适用于需要快速灭火并且对设备损伤要求较低的场所。

2. 确定灭火系统参数。

根据被保护物品的特性和火灾风险等级,确定灭火系统的参数,包括灭火剂种类、灭火剂充填浓度、灭火剂充填时间等。

3. 设计灭火系统布局。

根据被保护区域的大小、形状和布局,设计合理的灭火系统布局,确保灭火剂能够迅速充分地覆盖整个被保护区域,达到有效灭火的目的。

4. 确定启动方式。

根据被保护物品的特性和火灾风险等级,确定灭火系统的启动方式,可以是手动启动、自动启动或者联动启动。

5. 制定应急预案。

针对不同的火灾情况,制定相应的应急预案,包括灭火系统的启动程序、人员疏散程序、紧急通讯程序等,确保在发生火灾时能够迅速有效地采取相应的措施。

6. 定期维护检查。

定期对灭火系统进行维护检查,包括灭火剂压力检查、喷头清洁检查、启动系统检查等,确保灭火系统在发生火灾时能够正常工作。

7. 培训演练。

定期对相关人员进行灭火系统的操作培训和火灾应急演练,提高人员的火灾应对能力和灭火系统的使用效率。

三、结语。

气体灭火技术是一种先进的灭火手段,它在各种重要场所的火灾防护中发挥着重要作用。

通过本文的介绍,希望各单位能够加强对气体灭火实施方案的认识,提高火灾防护水平,确保人员和财产的安全。

同时,也希望相关单位能够加强对气体灭火技术的研究和应用,不断提高灭火技术水平,为社会的安全稳定做出更大的贡献。

气体灭火系统选型与设计方案

气体灭火系统选型与设计方案

气体灭火系统选型与设计方案随着现代建筑的复杂性和功能性的提升,火灾安全成为了建筑设计中不可忽视的重要环节。

气体灭火系统作为火灾防控的关键组成部分,其选型和设计方案的合理性直接关系到人员安全和财产保护。

一、气体灭火系统的选型1. 灭火剂选择- 七氟丙烷(HFC-227ea):适用于电子设备、通信设施、档案室等场合。

- 二氧化碳(CO2):适用于电气火灾、液体火灾等场合,但需注意人员安全。

- IG-541(氩气、氮气、二氧化碳混合气体):适用于人员密集场所,对人员安全友好。

2. 系统形式选择- 有管网气体灭火系统:适用于大型场所,可集中控制。

- 无管网气体灭火系统:适用于小型或分散场所,安装灵活。

3. 控制方式选择- 自动控制:系统自动检测火情并启动灭火。

- 手动控制:人工启动灭火系统。

二、气体灭火系统设计方案1. 设计原则- 确保系统安全可靠,符合国家相关规范和标准。

- 系统设计应考虑建筑物的结构、用途、人员分布等因素。

- 选用合适的灭火剂,确保灭火效果的同时,兼顾人员安全。

2. 设计流程- 初步设计:根据建筑物特点和用途,确定灭火系统的类型和规模。

- 设计计算:根据灭火系统的类型,进行灭火剂用量、管道布局等计算。

- 施工图设计:绘制系统施工图,包括管道走向、设备安装位置等。

3. 设计要点- 确保管道系统布局合理,减少弯头和阀门,降低阻力损失。

- 设备安装位置应便于维护和操作,同时考虑美观和空间利用。

- 系统应具备自动检测、报警和灭火功能,确保快速响应。

三、总结气体灭火系统的选型和设计方案是消防工程中至关重要的环节。

合理的选择和设计不仅能够有效防控火灾,还能保障人员安全和财产安全。

在设计过程中,应充分考虑建筑物的特点、用途和人员分布,遵循相关规范和标准,确保系统的安全、可靠和高效。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

气体消防灭火系统6.1. 方案简述 (1)6.2. 前提条件 (1)6.3. 系统方案设计 (2)6.4 七氟丙烷气体灭火系统介绍 (2)6.5 火灾自动报警系统介绍 (7)6.1. 方案简述*****机房工程主要是由主机房、操作间及配电机房组成。

机房设计吊顶高度2.8米,活动地板高度0.3米,机房设计净高2.5米。

本次消防自控系统工程由两部分组成:主机房:采用七氟丙烷无管网单元独立自动灭火系统方式,机房消防自控系统分为一个相互独立的保护区;操作间:配置手持式干粉灭火装置和二氧化碳灭火器。

配电机房:采用七氟丙烷无管网单元独立自动灭火系统方式,机房消防自控系统分为一个相互独立的保护区;七氟丙烷组合分配灭火系统特点:➢灭火力强,灭火时间短,能灭A、B、C型火灾;➢灭火后无污染、腐蚀作用,不导电没有残留物,对臭氧层无破坏;➢低浓度灭火,液态储存,药剂占地面积小;➢毒性低,可以应用于有人值守场所;➢系统具有扩展性。

6.2. 前提条件➢消防报警控制器安装在本层过道➢大楼消防电源已具备6.3. 系统方案设计本系统设计采用七氟丙烷柜式气体灭火系统。

目前气体消防主流产品有:CO2自动灭火系统、卤代烷1301自动灭火系统、INERGEN(烟烙尽)、七氟丙烷气体灭火系统。

CO2是一种适用于计算机机房的灭火剂,但CO2一般只能适用于那些无人值守或较少时间有人在内的机房。

卤代烷1301有一定毒性,但其对大气臭氧层有破坏作用,成为一种被逐渐淘汰的产品。

INERGEN(烟烙尽)是一种比较新的气体灭火剂,但由于目前主要依靠国外技术,投资量大,维护费用高,还未普及推广使用。

七氟丙烷气体则完全摒弃了CO2、卤代烷1301、INERGEN的缺点,毒性低,价格较便宜,已经为当今计算机机房首推的气体灭火剂。

根据以上四种灭火系统的比较并结合计算机房特有的情况特点和防火等级,参考业主的消防需求,我们设计采用目前国际上最先进的气体灭火系统——七氟丙烷气体灭火系统。

6.3.1 消防系统保护区的设置因本次工程设计的灭火工作区域被操作间隔开,我们设置 2个相互独立的气体保护区。

七氟丙烷柜式气体灭火系统可以组成两种形式的灭火系统,即组合分配式系统(有管网系统)与单元独立系统(无管网系统)。

本消防工程存在多个需要保护的区域,因此采用七氟丙烷无管网单元独立式柜式气体灭火系统。

6.3.2 消防系统组成本工程消防系统以七氟丙烷气体自动灭火消防为主。

本层机房区的气体消防系统是由七氟丙烷气体灭火系统和火灾自动报警系统两部分组成,构成一个完整的七氟丙烷自动灭火系统。

6.4 七氟丙烷气体灭火系统介绍本方案中单元独立式系统中共有两个保护区,火灾气体喷嘴布置形式:机房保护区的火灾喷嘴安装在天花板向室内的一侧。

当一个区域发生火灾时通过该区的释放阀,继而打开系统七氟丙烷的供该区的储瓶,并向该区释放七氟丙烷进行灭火,而其他区域的储瓶则被其单向阀阻止而不打开。

本层保护区的设计灭火浓度为8%,通过智能灭火控制器的逻辑编程,来实现不同保护区的气体喷放。

本方案选用的七氟丙烷灭火产品为海湾柜式气体灭火系统产品。

⑴性能方面:该产品性能处于国内同类产品领先水平,为国内消防主流产品。

海湾为中国驰名商标。

该公司七氟丙烷灭火系统按照国际标准送检;⑵技术先进性方面:七氟丙烷灭火系统在现行应用的气体灭火系统中,要求的喷放时间最短,因此其灭火剂的秒流量比其它灭火系统要大很多。

所以灭火剂容器的阀门设计,需满足喷放的时间短的要求。

该公司容器阀是快开型结构,采用了差动式的设计。

我们是从较多的进口气体灭火系统设备中了解该结构的,并通过大量的试验,掌握了具体的数据后,才进行阀门的设计。

差动式阀门设计,其关键是起密封作用的活塞两端面积比系数的确定。

面积比太大,阀门动作灵敏性高,但密封可靠性降低,面积比太小,阀门密封性提高但灵敏性降低,我们通过反复试验验证,使阀门在保证密封性的前提下,提高了阀门的灵敏性。

七氟丙烷灭火系统是用于重要场所的防护,灭火系统要处于良好的工作状态。

但灭火剂瓶组的容器阀,其显示内部压力的压力表,是长期承受压力的仪表,在经过一段很长时间后,压力表有失准损坏的可能。

因此该产品设计的压力表平时处于关闭状态,当检查储气瓶压力时松开压力表下的螺母90°即可打开压力表观看瓶内压力,检查完毕后,再拧紧螺母即可,这样可保证压力表长期受压使用及多次开启。

⑶可靠性方面:七氟丙烷灭火系统其设计寿命较长,一旦发生火灾,能立即启动释放灭火剂。

因而其可靠性十分重要。

该公司七氟丙烷灭火系统在设计上充分考虑了其可靠性能的要求,其中对阀门运动部件润滑材料方面,我们选用了进口硅脂,保证在二十年使用寿命期,不会变硬干涸。

高压软管采用不锈钢软管。

灭火剂从灭火剂瓶组释放会产生冲击振动现象,一般阀门出口连接采用高压软管,否则因冲击容易在两端接头处产生金属断裂。

考虑到灭火系统设计使用寿命达20年,其连接软管如采用橡胶或其它柔性非金属材料,容易老化,使强度降低,一旦灭火剂释放,高压软管断裂,灭火剂将不能释放到防护区。

因此该公司高压软管采用金属不锈钢软管材料,且经8Mpa水压逐条试验。

为保障灭火设备在运输过程中某种意外因素引起误动作,在启动阀及容器阀上均设置了专用的运输保险销及防护帽,以防在运输及安装过程中瓶组误喷造成人员的伤害。

灭火系统设备的启动部件采用电磁启动,长时期动作可靠,抗干扰能力强,比普通的电爆管启动技术在使用上更安全。

电磁阀部件逐具经过推力测试,保证其工作推力达到设计启动力两倍以上。

灭火系统瓶架采用异型钢材焊接成型,刚性及喷放时稳定性经过多次试验,让实其使用性能,外观美观,方便维修操作。

集流管工艺采用焊接试验后整体内外镀锌处理。

因此两端均用法兰结构,以免在电镀后再焊接封堵其中一端而破坏了镀锌层。

因此集流管抗腐蚀性强。

①海湾柜式灭火系统控制程序示意图自动灭火系统的控制程序②海湾灭火系统配置③七氟丙烷灭火系统三种控制方式自动控制:当防护区长期无人值班或很少有人出入时,应将火灾报警控制器上的控制方式选择键置于“自动”位置,同时将防护区门外的手动\自动转换开关置于“自动”状态。

此时控制系统处于自动工作状态,当防护区发生火灾时,气体灭火系统自动完成防护区内的火灾报测、报警联动控制及喷气灭火整个过程。

防护区内的单一探测回路探测火灾信号后,控制盘启动设在该防护区内的警铃。

同时向FAS系统提供火灾预报警信号。

同一防护区内的两个回路都探测到火灾信号后,控制盘启动设在该防护区域内外的声光报警器,经过30秒延时后,火灾报警控制器输出24V直流电,启动灭火系统。

灭火剂经管网释放到防护区,控制面板喷放指示灯亮,同时报警控制器接收压力讯号器反馈信号,开启防护区内门灯,避免人员进入,直至确认火灾已经扑灭。

设置于防护区门外的手动\自动转换开关应具有较强的抗冲击能力,且应采取有效防止误操作的措施。

在系统处于自动工作状态下,当报警系统误报警进入延时时间时,手动\自动转换开关应能停止系统喷放灭火药剂。

手动控制:当防护区经常有人工作时且有人值班的情况下,为了防止系统误动作,应将火灾报警控制器上的控制方式选择键置于“手动”位置,并将防护区门外的手动\自动转换开关置于“手动”状态。

此时系统处于手动控制状态。

当防护区发生火灾时,火灾探测器将探测到的火灾信号输送给控制器,控制器立即发出声、光报警信号,同时发出联动信号,但不会输出启动灭火系统信号,此时需要经值班人员确认火灾后,按下控制器上相对应防护区的紧急启动按钮,即可按预先设定的程序启动灭火系统,释放七氟丙烷气体进行灭火。

这种手动控制,实际上还是通过电气方式的手动控制。

手动启动后,系统将不经过延时而被直接启动,释放灭火剂。

应急操作:在发现火灾后,系统自动、手动两种启动方式均失灵的情况下,可在储瓶间内实行应急机械手动控制方式,人为开启启动装置,进行灭火。

应急机械手动操作实际上是机械方式的操作,此时可通过操作设在钢瓶间的气体钢瓶瓶头阀上的手动按钮来开启整个气体灭火系统。

手动按钮上应挂有明显防护标志,防止人员误操作。

6.5 火灾自动报警系统介绍6.5.1 概述本方案中单元独立式系统中共有两个保护区,火灾探测器布置形式分为两类:第一类:三层保护形式。

机房保护区的火灾探测器安装在天花板向室内的一侧,同时在活动地板下或吊顶里也装置探测器。

第二类:一层保护形式。

主机房/配电间保护区的火灾探测器安装在天花板向室内的一侧。

机房智能灭火控制器放置在本层过道,在各保护区均设二路独立探测回路, 一路为感烟探测器,另一路为感温探测器,用来检测被保护区域的火情。

当一路探测器发出火灾信号时,报警控制盘和气体灭火单元上的相关分区的指示灯将亮,但气体不会喷出。

当第二路探测器也发出火灾信号后,则声光报警器鸣响,自动灭火控制器开始工作,进入延时阶段(通常为30S),此延时阶段用于疏散人员和联动必要设备的动作(关闭空调等),延时过后,电磁阀打开,开始放气。

报警控制器接受压力开关的反馈信号,控制面板放气指示灯亮。

当报警控制器处于手动状态,报警控制器只发出报警信号,不输出动作信号,由值班人员确认后,按下报警控制面板上的应急启动按钮即可启动系统喷放七氟丙烷气体灭火剂。

遇有人员在机房工作时,应将门前安装的自动开关自由状态转为手动操作,避免机房内有人工作时喷气。

另外,门侧还须安装了手动放气开关,当发生火灾紧急情况时,打开开关盖板,按下红色按钮,立刻喷出气体以紧急灭火。

6.5.2自动报警装置说明本消防系统配置以下自动报警装置:火灾报警控制器(联动型)气体灭火控制盘光电感烟火灾探测器点型感温火灾探测器火灾声光警报器气体喷洒指示灯紧急启停按钮①JB-QB-GST200型火灾报警控制器(联动型)特点JB-QB-GST200型火灾报警控制器(联动型)采用壁挂式结构,其主要特点如下:(1)本控制器为小点数系列产品,有多种容量配置方式可供选择;(2)不论对联动类还是报警类总线设备,控制器都设有不掉电备份,保证系统调试完成时注册到的设备全部受到监控;(3)本控制器开机自检时,不仅自动检测本机设备(指示灯、功能键等),同时还逐条检测外部设备的注册信息及联动公式信息,如信息发生变化系统将显示本信息并做相应的处理;(4)本控制器最多可配置10路多线制控制卡,并具有输出线断路、短路报警功能,这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性;(5)本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间,并有相应的声光指示,使气体喷洒设备受到了更严格的监控;(6)本控制器可外接火灾报警显示盘及彩色CRT显示系统并可选装手动盘及多线制控制卡等设备,满足各种系统配置要求;(7)本控制器具有强大的面板控制及操作功能,可以观察智能探测器动态工作曲线,各种功能设置全面、简单、方便;(8)本控制器采用全模具化结构,外形美观。
