LVDT工作原理引言概述:LVDT(Linear Variable Differential Transformer)是一种常用的位移传感器,广泛应用于工业自动化控制系统中。

本文将详细介绍LVDT的工作原理及其应用。

一、基本原理1.1 电感耦合原理LVDT基于电感耦合原理工作,由一个主线圈和两个次级线圈组成。

主线圈中通以交变电流,次级线圈则用于检测位移。

当LVDT的铁芯位移时,次级线圈的感应电动势将发生变化。

1.2 差动变压器原理LVDT的次级线圈之间采用差动变压器原理。

一个次级线圈与主线圈同相位,另一个次级线圈与主线圈反相位。

当铁芯位移时,两个次级线圈的感应电动势大小和相位差将发生变化。

1.3 差动输出信号LVDT的差动输出信号是两个次级线圈感应电动势的差值。

这个差值可以转换为与位移成正比的电压输出信号。

通过测量这个电压信号,可以得到被测量物体的位移信息。

二、工作原理详解2.1 主线圈与次级线圈主线圈由绕组和铁芯组成,通以交变电流。

次级线圈由两个相邻的绕组和铁芯组成,用于检测位移。

主线圈和次级线圈之间采用电感耦合方式连接。

2.2 铁芯位移与感应电动势当被测量物体的位移引起LVDT的铁芯位移时,主线圈中的交变电流将通过铁芯感应到次级线圈中。

由于次级线圈的位置不同,感应电动势的大小和相位差也不同。

2.3 电压输出信号LVDT的差动输出信号是两个次级线圈感应电动势的差值。

这个差值可以转换为与位移成正比的电压输出信号。

通过放大和滤波电路,可以得到稳定的输出信号,用于测量和控制。

三、LVDT的应用3.1 位移测量LVDT广泛应用于位移测量领域,可以用于测量机械零件的位移、液位的变化等。

其高精度和稳定性使其成为工业自动化控制系统中不可或缺的传感器。

3.2 位移反馈控制LVDT可以用于位移反馈控制系统中,通过测量被控对象的位移信息,实现对系统的精确控制。

例如,在机械加工过程中,LVDT可以用于控制刀具的位置和深度。

LVDT位移传感器的介绍

LVDT位移传感器的介绍

随着技术的发展,传感器逐渐和计算机技术、通讯技术等先进技术得到了更加紧密的结合,LVDT位移传感器的出现就是这种结合的比较好的表现。

它的特点是:行程范围:±0.5mm至±500mm;AC mV / V或DC电压/电流输出;环保等级:IP65;核心+延伸,弹簧加载和杆端轴承版本;可选的IP68潜水和;高温版本200°C和150°C。

它的原理是:1、直线位移传感器的功能在于把直线机械位移量转换成电信号,LVDT(Linear Variable Differential Transformer)是线性可变差动变压器缩写,属于直线位移传感器的一种。

简单地说是铁芯可动变压器。

核心部件是铁芯和线圈。

工作过程中,铁芯在线圈的线性范围内运动,两个线圈产生的感应电动势之差,就是输出电压,其电压大小和位移量的成正比。

性能是:1、属于接触式测量,直接、稳定、可靠。

2、DC直流单电源、9-28V宽电压供电,方便快捷。

3、内置高性能信号调节器,无待机消耗;高效节能。

功耗低。

4、输出标准信号,如0-5V/0-10V电压信号,4-20mA电流信号,RS485/RS232数字信号,可直接被计算机、PLC等使用;带载能力强。

5、高线性度,响应速度快。

6、无摩擦测量,零位可重复,分辨率高。

7、量程范围2.5~500mm,专门针对小量程位移测量。

8、坚固内用,使用寿命高。

9、多元的可定制型,如防水型位移传感器、防爆型位移传感器、双余度位移传感器应用是:1、可测量位移、行程、位置、伸缩、厚度、震动。

2、机械设备制造加工控制;如注塑、机床的制造控制。

3、制造加工检测;如飞机组装精密性检测、火车制动系统的磨损检测、汽车零部件品质检测。

4、道路、桥梁、轨道等土木工程质量检测;如裂缝仪、裂缝计、平整仪等。

5、馈送和阻塞检测;如检测ATM、自动柜员机配送系统送纸轮的双馈送和无馈送状况。

6、液压缸定位;如液压缸内测量活塞检测。

解读苏州位移传感器lvdt工作原理

解读苏州位移传感器lvdt工作原理

解读苏州位移传感器lvdt工作原理【1】苏州位移传感器LVDT(Linear Variable Differential Transformer)是一种常见的位移传感器,它用于测量物体的线性位移。

LVDT传感器由一个主线圈和两个从线圈组成。

物体的位移会影响LVDT传感器中的感应电磁场,通过检测感应电磁场的变化,可以测量物体的位移。

【2】LVDT传感器的工作原理是基于法拉第电磁感应定律。

当交流电通过主线圈时,在传感器中产生一个感应电磁场。

当物体相对于传感器移动时,这个感应电磁场的强度和方向会发生变化。

这个变化会导致两个从线圈中感应产生电动势的差异。

【3】主线圈和两个从线圈的设计使得LVDT传感器对外界磁场的影响较小。

通过将主线圈和从线圈串联,可以消除外界磁场对传感器的影响。

LVDT传感器具有较高的抗干扰能力。

【4】当物体相对于传感器发生线性位移时,主线圈和从线圈中感应产生的电动势差异将经过处理电路,转换成电压输出。

输出的电压与物体的位移呈线性关系。

【5】LVDT传感器的应用非常广泛。

它可以用于测量机械运动、液位、形变等。

在工业领域中,LVDT传感器常用于位移的实时监测与控制。

在科学研究中,LVDT传感器也被广泛应用于实验数据的采集与分析。

【6】总结来说,苏州位移传感器LVDT的工作原理是基于电磁感应定律。

通过检测主线圈和从线圈中感应产生的电动势差异,可以测量物体的线性位移。

LVDT传感器具有较高的抗干扰能力,被广泛应用于工业控制和科学研究领域。

【7】个人观点:苏州位移传感器LVDT是一种非常有效的位移测量工具。

其简单的结构和可靠的性能使得它在工业领域得到广泛应用。

我认为LVDT传感器以其高精度、高灵敏度和抗干扰能力,为各种行业的位移测量提供了可靠的解决方案。

随着科技的不断进步,LVDT传感器的应用前景将更加广阔。

【8】通过对苏州位移传感器LVDT工作原理的解读,相信你对该传感器的工作原理有了更深入的理解。

LVDT工作原理

LVDT工作原理

LVDT工作原理一、概述线性变差传感器(Linear Variable Differential Transformer,简称LVDT)是一种常用的非接触式位移传感器,广泛应用于工业自动化、航空航天、机械创造等领域。

LVDT通过测量磁场中的感应电动势来确定被测物体的位移,具有高精度、稳定可靠、线性度好等优点。

二、工作原理LVDT由一个主线圈和两个从线圈组成,主线圈位于两个从线圈之间。

主线圈中通以交流电源,形成一个交变磁场。

当被测物体发生位移时,位于两个从线圈之间的铁芯也会随之挪移,从而改变磁场分布。

1. 静态状态在静态状态下,被测物体处于初始位置时,主线圈中的交变磁场平衡,两个从线圈中感应出的电动势相等,输出为零。

此时,LVDT处于中性位置。

2. 位移引起的磁场变化当被测物体发生位移时,铁芯也会随之挪移,改变磁场分布。

位移方向决定了两个从线圈中感应电动势的相位差,而位移量则决定了感应电动势的幅值。

3. 工作原理位移引起的磁场变化会导致两个从线圈中感应出不同的电动势。

这两个电动势的差值正比于被测物体的位移量。

通过测量这个差值,可以确定被测物体的位移大小。

三、特点与应用1. 特点(1)高精度:LVDT具有很高的测量精度,可达到亚微米级别。

(2)线性度好:LVDT的输出与位移之间呈线性关系,能够准确地反映被测物体的位移量。

(3)稳定可靠:LVDT采用非接触式测量原理,无磨损,寿命长,稳定可靠。

(4)抗干扰能力强:LVDT对温度、湿度等环境因素具有较好的抗干扰能力。

2. 应用领域(1)工业自动化:LVDT广泛应用于机床、机械加工、自动化生产线等领域,用于测量工件的位移、压力、拉力等参数。

(2)航空航天:LVDT可用于测量飞机发动机的振动、位移等参数,保证飞机的安全运行。

(3)机械创造:LVDT可以用于测量工件的位移、变形等参数,提高产品质量和生产效率。

(4)科学研究:LVDT可用于地震监测、结构变形测量等科学研究领域。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(线性变位传感器)工作原理LVDT(线性变位传感器)是一种广泛应用于工业领域的传感器,用于测量物体的线性位移。

它基于电磁感应原理,通过测量传感器的电感变化来确定物体的位移。

LVDT由一个中间的固定铁心和两个相互平行的次级线圈组成。

中间的固定铁心被连接到被测物体上,当被测物体发生位移时,铁心也会随之挪移。

两个次级线圈分别位于铁心的两侧,它们的结构和参数彻底相同。

当交流电源施加在LVDT的主线圈上时,它会产生一个交变磁场。

这个交变磁场穿过次级线圈,根据法拉第电磁感应定律,会在次级线圈中产生感应电动势。

感应电动势的大小与铁心的位移成正比。

为了测量感应电动势的大小,通常使用一个称为调谐电路的电路来测量LVDT 的电感。

调谐电路是一个谐振电路,由电容和电感组成。

当LVDT的电感发生变化时,调谐电路的共振频率也会发生变化。

通过测量共振频率的变化,可以确定LVDT的电感变化,从而得知被测物体的位移。

为了保证LVDT的精度和稳定性,通常还需要对其进行校准。

校准过程包括确定零位点和灵敏度。

零位点是指当被测物体位于特定位置时,LVDT输出的电压为零。

灵敏度是指单位位移引起的电压变化。

校准可以通过应用已知位移并测量输出电压来完成。

LVDT的工作原理使其在许多领域得到广泛应用。

它可以用于测量机械位移,例如测量活塞的位置、阀门的开闭程度等。

它还可以用于测量物体的压力、分量和力量等。

由于其非接触式的测量方式,LVDT具有高精度、长寿命、稳定性好等优点,在自动化控制、航空航天、机械创造等领域得到广泛应用。

总结起来,LVDT是一种基于电磁感应原理的线性变位传感器,通过测量其电感变化来确定被测物体的位移。

它具有高精度、稳定性好等优点,在工业领域有着广泛的应用。

LVDT工作原理

LVDT工作原理

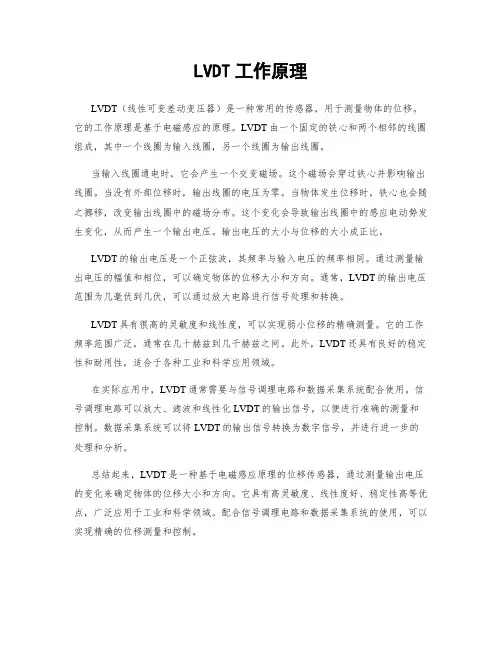

LVDT工作原理LVDT(线性可变差动变压器)是一种常用的传感器,用于测量物体的位移。

它的工作原理是基于电磁感应的原理。

LVDT由一个固定的铁心和两个相邻的线圈组成,其中一个线圈为输入线圈,另一个线圈为输出线圈。

当输入线圈通电时,它会产生一个交变磁场。

这个磁场会穿过铁心并影响输出线圈。

当没有外部位移时,输出线圈的电压为零。

当物体发生位移时,铁心也会随之挪移,改变输出线圈中的磁场分布。

这个变化会导致输出线圈中的感应电动势发生变化,从而产生一个输出电压。

输出电压的大小与位移的大小成正比。

LVDT的输出电压是一个正弦波,其频率与输入电压的频率相同。

通过测量输出电压的幅值和相位,可以确定物体的位移大小和方向。

通常,LVDT的输出电压范围为几毫伏到几伏,可以通过放大电路进行信号处理和转换。

LVDT具有很高的灵敏度和线性度,可以实现弱小位移的精确测量。

它的工作频率范围广泛,通常在几十赫兹到几千赫兹之间。

此外,LVDT还具有良好的稳定性和耐用性,适合于各种工业和科学应用领域。

在实际应用中,LVDT通常需要与信号调理电路和数据采集系统配合使用。

信号调理电路可以放大、滤波和线性化LVDT的输出信号,以便进行准确的测量和控制。

数据采集系统可以将LVDT的输出信号转换为数字信号,并进行进一步的处理和分析。

总结起来,LVDT是一种基于电磁感应原理的位移传感器,通过测量输出电压的变化来确定物体的位移大小和方向。

它具有高灵敏度、线性度好、稳定性高等优点,广泛应用于工业和科学领域。

配合信号调理电路和数据采集系统的使用,可以实现精确的位移测量和控制。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(线性变差差动变压器)是一种常用的传感器,广泛应用于测量和控制系统中。

它可以将线性位移转化为电信号输出,具有高精度、可靠性和稳定性的特点。

本文将详细介绍LVDT的工作原理及其相关特性。

一、LVDT的结构LVDT由一个固定的铁心和两个相邻的线圈组成。

铁心是一个细长的金属杆,可以在其中心轴线上进行线性位移。

两个线圈分别位于铁心的两侧,与铁心之间保持一定的间隙。

线圈由绝缘导线绕制而成,通常采用环形或者螺旋形的结构。

二、LVDT的工作原理当外部力或者位移作用于LVDT的铁心时,铁心将在轴向方向上发生相应的位移。

这个位移将导致铁心与线圈之间的磁耦合发生变化。

具体来说,当铁心位于线圈的中心位置时,两个线圈的磁耦合最大,输出电压为零。

当铁心向其中一个方向挪移时,与该线圈的磁耦合减小,而与另一个线圈的磁耦合增加,从而导致输出电压的变化。

反之,当铁心向另一个方向挪移时,与该线圈的磁耦合增加,而与另一个线圈的磁耦合减小,同样导致输出电压的变化。

三、LVDT的特性1. 线性度:LVDT的输出电压与位移之间具有良好的线性关系,线性度通常在0.1%以内。

2. 灵敏度:LVDT的灵敏度取决于线圈的匝数和输入电压的大小。

通常情况下,灵敏度越高,LVDT对位移的测量精度越高。

3. 频率响应:LVDT的频率响应范围通常在几百赫兹到几千赫兹之间,可以满足大多数应用的需求。

4. 温度影响:LVDT的输出电压受温度影响较小,具有较好的温度稳定性。

5. 零点漂移:LVDT的零点漂移指的是在无位移作用下,输出电压的变化。

优质的LVDT具有较小的零点漂移,可以提高测量的准确性。

6. 耐久性:LVDT由于没有机械接触部件,具有较长的使用寿命和较高的可靠性。

四、LVDT的应用1. 位移测量:LVDT可以用于测量各种物体的线性位移,如机械加工中的工件位移、建造结构的变形等。

2. 位移控制:LVDT可以与反馈控制系统结合使用,实现对位移的精确控制。

LVDT工作原理

LVDT工作原理

LVDT工作原理引言概述:线性可变差动变压器(Linear Variable Differential Transformer,简称LVDT)是一种常用的位移传感器,广泛应用于工业自动化、航空航天等领域。

本文将详细介绍LVDT的工作原理及其应用。

一、LVDT的基本结构1.1 主体结构LVDT主要由三个部分组成:一个中央的铁芯和两个对称的次级线圈。

中央铁芯通常为圆柱形,由磁性材料制成,可以在轴向方向上自由运动。

次级线圈分别位于中央铁芯的两侧,与铁芯相对,通过电缆与外部电路连接。

1.2 次级线圈的设计次级线圈通常由多层绕组组成,绕组的导线绝缘良好,以避免电流泄漏。

为了提高线圈的灵敏度,绕组通常采用多层绕制,以增加线圈的电感。

1.3 中央铁芯的特点中央铁芯的特点是具有磁导率高、饱和磁感应强的磁性材料制成,以便在外部磁场的作用下产生较大的磁感应强度。

二、LVDT的工作原理2.1 基本原理LVDT利用电磁感应原理实现位移测量。

当LVDT的中央铁芯在外部磁场的作用下发生位移时,磁通经过次级线圈会发生变化,从而在次级线圈中感应出电动势。

根据法拉第电磁感应定律,电动势的大小与磁通变化率成正比。

2.2 工作过程当中央铁芯处于零位时,两个次级线圈中感应出的电动势大小相等,相位相反,相互抵消。

当中央铁芯发生位移时,两个次级线圈中感应出的电动势大小和相位将发生变化,通过电路处理可以得到位移的大小和方向。

2.3 优势与应用LVDT具有精度高、灵敏度高、线性度好等优点。

它广泛应用于位移测量、位移控制、力学振动测量等领域。

在工业自动化中,LVDT常用于机械臂的位移控制、液压缸的行程测量等。

三、LVDT的特点和局限性3.1 特点LVDT具有非接触式测量、高精度、长寿命等特点。

由于没有摩擦和磨损,因此具有较长的使用寿命。

3.2 局限性LVDT对外部磁场的干扰比较敏感,需要采取屏蔽措施以减小干扰。

此外,LVDT的工作范围受限于线圈的尺寸和铁芯的位移范围。

LVDT式位移传感器的原理

LVDT式位移传感器的原理

L V D T式位移传感器的原理The Standardization Office was revised on the afternoon of December 13, 2020LVDT式位移传感器的原理Linearity Variable Differential Transducers简称 LVDT,中文译名为差动变压器式位移传感器,在世界范围内盛销数十年而不衰,足以看出它的各项性能在当前工业过程检测与试验领域中的适应性。

随着系统对检测元件提出越来越高的要求同时,它的技术性能在不断的完善与发展,应用领域也在不断地更新与扩大。

差动变压器(LVDT)的原理比较简单。

它就是在一个线圈骨架(1)上均匀绕制一个一次线圈(2)作励磁。

再在两侧绕制两个二次线圈(3与4),与线圈同轴放置一个铁芯(5),通过测杆(6)与可移动的物体连接。

线圈外侧还有一个磁罩(7)作屏蔽,如图1-1示。

在未引入铁芯以前,一次线圈通入交流电流后产生一个左右对称的沿轴向分布的交变磁场。

交变磁场在两个对称放置的二次线圈上产生的感应电动势当然相等,引入铁芯后,铁芯在一次交变磁场的激励下,产生沿铁芯中心轴(当然也是线圈的中心轴)分布并与铁芯对称的交变磁场。

这样,线圈中心轴上的磁感应强度就成为铁芯位置的轴向分布函数,于是两个二次线圈的感应电动势Es1与Es2也成了铁芯位置的函数。

如果设计得当,两者可成为线性函数关系。

将两个二次线圈差接后,即可获得与铁芯位移成线性关系的二次输出:Es=Es1-Es2。

这就是LVDT的简单工作原理(如图1-2示)。

LVDT式位移传感器的原理二差动变压器式位移传感器(LVDT)为电磁感应原理,其结构示意见图一。

(图一:LVDT工作原理图)采用环氧树脂,不锈钢等材料作为线圈骨架,用不同线径的漆包线在骨架上绕制线圈。

与传统的电力变压器不同。

LVDT 是一种开磁路弱磁耦合的测量元件。

在骨架上绕制一组初级线圈,两组次级线圈,其工作方式依赖于在线圈骨架内磁芯的移动,当初级线圈供给一定频率的交变电压(激励电压)时,铁芯在线圈内移动就改变了空间磁场分布从而改变了初,次级线圈之间的互感量,次级线圈就产生感应电动势,随着铁芯位置的不同,互感量也不同,刺激产生的感应电动势也不同,这样就将铁芯的位移量(实际的铁芯是通过测杆与被测物保持相接触,也就是被测物体的位移量)变成电压信号输出,由于两个次级线圈电压极性相反,所以传感器的输出是两个次级线圈电压之差,其电压差值与位移量成线性关系(图二LVDT电原理图)当铁芯处在线圈正中间位置时两次级线圈感应电压相等但相位相反,其电压差值为零,当铁芯往右移动时,右边的次级线圈感应的电压大于左边。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(线性可变差动变压器)是一种常见的传感器,用于测量物体的线性位移或位移速度。

它由一个固定的铁芯和三个线圈组成:一个主线圈和两个次级线圈。

LVDT的工作原理是基于电磁感应。

当LVDT的铁芯位于中性位置时,主线圈和次级线圈的感应电动势(EMF)相等且相反,因此它们的代数和为零。

当物体发生位移时,铁芯也会移动,导致主线圈和次级线圈的感应电动势发生变化。

当物体向左移动时,主线圈的感应电动势增加,而次级线圈的感应电动势减小。

相反,当物体向右移动时,主线圈的感应电动势减小,而次级线圈的感应电动势增加。

这种差异电压可以通过放大和处理电路来测量和转换为与位移相关的输出信号。

LVDT的输出信号是一个线性函数,与物体的位移成正比。

因此,可以通过测量输出信号的幅值来确定物体的位移。

此外,LVDT还可以通过测量输出信号的频率来确定物体的位移速度。

为了确保LVDT的准确性和稳定性,需要注意以下几点:1. 线圈匝数:主线圈和次级线圈的匝数应根据需要的灵敏度和测量范围进行选择。

通常情况下,主线圈的匝数要大于次级线圈的匝数,以确保较高的输出信号。

2. 动态响应:LVDT的动态响应是指其对快速位移变化的响应能力。

为了获得较高的动态响应,可以采用较小的线圈尺寸和较高的线圈电感。

3. 温度补偿:由于温度的影响,LVDT的输出信号可能会发生变化。

为了消除温度影响,可以在主线圈和次级线圈中引入温度补偿电阻,或者使用温度补偿电路来校正输出信号。

4. 防护措施:LVDT通常需要在恶劣的环境条件下工作,因此需要采取防护措施来防止灰尘、湿气、振动等对其性能的影响。

常见的防护措施包括密封外壳、防尘罩、防震支架等。

总结起来,LVDT是一种基于电磁感应原理的传感器,用于测量物体的线性位移或位移速度。

它具有高精度、稳定性好、动态响应快等优点,广泛应用于工业自动化、航空航天、汽车工程等领域。

通过合理选择线圈匝数、进行温度补偿和采取防护措施,可以确保LVDT的准确性和可靠性。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(Linear Variable Differential Transformer)是一种常用的线性位移传感器,广泛应用于工业自动化、航空航天、机械创造等领域。

本文将详细介绍LVDT的工作原理及其相关特点。

一、LVDT的结构LVDT由一个主线圈和两个次级线圈组成,主线圈位于中间,两个次级线圈分别位于主线圈的两端。

主线圈和次级线圈之间通过铁芯相连。

当LVDT受到位移时,铁芯的位置会发生变化,从而影响主线圈和次级线圈的耦合程度。

二、LVDT的工作原理当LVDT的主线圈通电时,会产生一个交变电磁场。

当位移引起铁芯挪移时,次级线圈的耦合程度会发生变化。

当铁芯位于主线圈中心时,次级线圈的耦合程度最大,输出电压最高;当铁芯偏离主线圈中心时,次级线圈的耦合程度减小,输出电压相应减小。

LVDT的输出电压与位移成正比,可以通过测量输出电压来确定位移的大小。

输出电压的变化范围通常在几个毫伏到几伏之间,可以通过放大电路进行进一步处理。

三、LVDT的特点1. 高精度:LVDT具有较高的测量精度,可以达到亚微米级别的位移测量精度。

2. 高灵敏度:LVDT对位移的响应速度非常快,可以实时监测和控制目标物体的位置。

3. 非接触式测量:LVDT的测量原理基于电磁感应,无需与被测物体直接接触,因此不会对被测物体造成损伤。

4. 宽工作范围:LVDT适合于各种工作环境,包括高温、低温、高压、高湿等恶劣条件。

5. 长寿命:LVDT由于无机械接触,因此具有较长的使用寿命和稳定性。

6. 可靠性高:LVDT具有较高的抗干扰能力,不易受外界电磁场的影响。

四、LVDT的应用1. 工业自动化:LVDT广泛应用于机械加工、自动化生产线等领域,用于测量和控制机械部件的位移。

2. 航空航天:LVDT被用于飞机、火箭等航空航天设备中,用于测量飞行器的姿态、振动等参数。

3. 机械创造:LVDT可用于测量机械设备的位移、变形等参数,用于质量控制和故障诊断。

LVDT位移传感器介绍

LVDT位移传感器介绍

LVDT位移传感器介绍简介: 把LVDT的电测线路采用微电子技术全部封装入LVDT的壳体内。

输入电压±9V~±15V,输出信号±5V或0~5V或0~10V或4~20mA的信号,可与四位半液晶数显表DB-6型多点变位计配合使用,该仪器便于携带和在无交流电源的环境中使用。

DC-LVDT具有较强的抗干扰能力,适宜遥测。

工作原理: LVDT位移传感器由同心分布在线圈骨架上一初级线圈P,二个级线圈S1和S2组成,线圈组件内有一个可自由移动的杆装磁芯(铁芯),当铁芯在线圈内移动时,改变了空间的磁场分布,从而改变了初次级线圈之间的互感量M,当初级线圈供给一定频率的交变电压时,次级线圈就产生了感应电动势,随着铁芯的位置不同,次级产生的感应电动势也不同,这样,就将铁芯的位移量变成了电压信号输出。

为了提高传感器灵敏度改善线性度,实际工作时是将两个次级线圈反串接,故两个次级线圈电压极性相反,于是,传感器的输出是两个次级线圈电压之差,其电压差值与位移量成线性关系。

原理图如下:参数名称测量范围(mm)线性度土(%)灵敏度(mV/mm)直流差动变压器外形尺寸(mm)重量(g)高精度直DA一0.5 ±0.5(0~1)0.05 10000 140×φ15 90 DA一1 ±1(0~2) 0.05 5000 140×φ15 95 DA一2 ±2(0~4) 0.05 2500 140×φ15 95使用注意事项:1、传感器测杆应与被测物垂直接触。

2、请别让活动的铁芯和测杆受大的侧向力而造成变形弯曲,否则会严重影响测杆的活动灵活性。

传感器不可敲打、跌落。

3、避免所有引线在焊接处和电缆的夹固处断线。

4、夹持传感器壳体时应避免松动,但也不可用力太大、太猛。

5、安装传感器时应调节(挪动)传感器的夹持位置,使其位移变化不超出测量范围,既通过观测位移读数,使位移在预定的变化内,信号输出不超出额定范围。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(Linear Variable Differential Transformer)是一种常用的线性位移传感器,广泛应用于工业自动化、航空航天、机械创造等领域。

LVDT工作原理是基于互感的原理,通过测量线圈之间的电感变化来实现位移测量。

LVDT由一个固定的主线圈和两个相邻的次线圈组成,主线圈中心有一个铁芯,次线圈分别位于主线圈两侧。

当外部物体发生位移时,铁芯也会随之挪移,导致主线圈和次线圈之间的磁耦合发生变化,从而改变了线圈之间的互感。

具体工作原理如下:1. 当主线圈通以交流电流时,产生一个交变磁场。

2. 当未发生位移时,铁芯位于主线圈的中心位置,磁场平衡,两个次线圈的电感相等。

3. 当外部物体发生位移时,铁芯也会随之挪移,磁场发生不平衡。

4. 当铁芯向一侧挪移时,与主线圈相邻的次线圈的电感增加,而与另一侧次线圈的电感减小。

5. 通过测量次线圈的电感变化,可以确定位移的大小和方向。

为了提高测量精度和减小干扰,通常使用交流激励电源和同步检测电路。

交流激励电源提供稳定的交流电流,同步检测电路用于测量次线圈的电感变化,并将其转换为与位移成比例的电压信号。

LVDT具有以下优点:1. 高精度:由于基于互感原理,LVDT的测量精度可以达到亚微米级别。

2. 高灵敏度:LVDT对位移的响应速度非常快,可以实时监测物体的弱小位移。

3. 长寿命:LVDT内部没有电接触件,因此具有较长的使用寿命。

4. 高可靠性:LVDT采用非接触式测量,不易受到外界干扰,具有较高的可靠性。

LVDT广泛应用于各种位移测量场合,例如:1. 机械创造:用于测量机械零件的位移,如机床导轨的滑动位移、机械手臂的运动等。

2. 工业自动化:用于测量生产线上各种设备的位移,如液压缸的伸缩位移、阀门的开闭位移等。

3. 航空航天:用于测量飞机、火箭等航空器的结构位移,如机翼的变形、发动机的运动等。

4. 汽车工业:用于测量汽车零部件的位移,如悬挂系统的位移、转向系统的位移等。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(线性可变差动变压器)是一种常用的传感器,用于测量物体的线性位移。

它通过电磁感应原理将物体的位移转换为电信号输出。

本文将详细介绍LVDT 的工作原理及其应用。

一、LVDT的结构和工作原理LVDT由一个固定的铁心和两个相邻的线圈组成。

固定铁心位于两个线圈的中间,可以沿着轴向移动。

当物体位移时,固定铁心也会随之移动。

当LVDT的输入端施加一个交流电信号时,线圈1和线圈2将形成一个互感器。

当固定铁心位于中间位置时,两个线圈的互感系数相等,输出电压为零。

当物体位移引起固定铁心移动时,两个线圈的互感系数将发生变化,从而产生一个差动输出电压。

具体来说,当固定铁心向线圈1移动时,线圈1的互感系数增加,线圈2的互感系数减小,导致差动输出电压的幅值增加。

反之,当固定铁心向线圈2移动时,线圈2的互感系数增加,线圈1的互感系数减小,导致差动输出电压的幅值减小。

通过测量差动输出电压的幅值,可以确定物体的位移大小。

二、LVDT的优点和应用LVDT具有以下几个优点:1. 高精度:LVDT可以提供非常精确的位移测量,其精度可以达到亚微米级别。

2. 高灵敏度:由于LVDT采用差动输出电压,对位移的测量非常敏感,可以检测微小的位移变化。

3. 长寿命:LVDT没有任何机械接触,因此没有磨损和摩擦,具有较长的使用寿命。

4. 宽工作范围:LVDT可以在较宽的温度范围内正常工作,适用于各种环境条件。

LVDT广泛应用于工业自动化、航空航天、机械加工等领域,主要用于以下几个方面:1. 位移测量:LVDT可以测量各种物体的线性位移,如机械零件的位移、液体的位移等。

2. 位移控制:通过监测LVDT的输出信号,可以对位移进行实时控制,实现自动化控制系统。

3. 振动测量:LVDT可以测量物体的振动频率和振幅,用于故障诊断和预测维护。

4. 压力测量:通过将压力与位移转换,可以利用LVDT测量液体或气体的压力。

三、LVDT的应用案例1. 机械加工:在数控机床上,使用LVDT测量刀具的位置,以实现精确的切削操作。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(Linear Variable Differential Transformer)是一种常用的位移传感器,广泛应用于工业自动化控制系统中。

本文将详细介绍LVDT的工作原理,包括结构、原理和应用。

一、LVDT的结构LVDT由三个主要部分组成:主线圈、两个次级线圈和铁芯。

主线圈是一个中心绕组,两个次级线圈分别位于主线圈的两侧。

铁芯是一个可移动的铁磁材料,通过连接到被测物体上的机械结构来感应位移。

二、LVDT的工作原理当LVDT的主线圈通以交流电信号时,会在铁芯中产生一个交变磁场。

当被测物体发生位移时,铁芯会跟随位移并改变磁场的分布。

这个改变的磁场会感应到次级线圈中,次级线圈将产生一个与位移成正比的电压信号输出。

具体来说,当铁芯位于主线圈的中心时,两个次级线圈中感应出的电压相等且反向,即输出为零。

当铁芯发生位移时,由于磁场的改变,两个次级线圈中感应出的电压会发生差异。

这个差异的电压输出正比于铁芯的位移。

通过测量这个输出电压,我们可以确定被测物体的位移大小。

三、LVDT的应用由于LVDT具有高精度、高灵敏度和可靠性等优点,被广泛应用于工业自动化控制系统中。

以下是几个LVDT的应用示例:1. 位移测量:LVDT可以用于测量各种物体的位移,如机械臂的运动范围、活塞的行程等。

通过将LVDT与控制系统相连接,可以实现对被测物体位移的实时监测和控制。

2. 压力测量:通过将LVDT与压力传感器结合,可以测量液体或气体的压力大小。

LVDT可以将压力转换为位移信号,并通过控制系统进行处理和显示。

3. 液位测量:将LVDT安装在液体容器的侧壁上,可以实现对液位的测量。

当液位发生变化时,铁芯的位移也会相应改变,从而产生不同的输出电压信号。

4. 振动测量:通过将LVDT与振动传感器结合,可以测量机械设备的振动情况。

LVDT可以将振动转换为位移信号,并通过控制系统进行分析和判断设备的运行状态。

总结:LVDT是一种常用的位移传感器,通过测量铁芯位移产生的电压差异来实现位移测量。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(Linear Variable Differential Transformer)是一种常用的线性位移传感器,用于测量物体的线性位移。

它基于电磁感应原理,通过测量感应电动势的变化来确定物体的位移。

LVDT由一个固定的铁芯和三个线圈组成:一个主线圈和两个次级线圈。

主线圈位于铁芯的中间,而次级线圈位于主线圈的两侧。

当物体位移时,铁芯会相对于线圈发生移动,从而改变线圈中的磁通量。

当交流电源通过主线圈时,会在铁芯中产生一个交变磁场。

当物体位于LVDT的中心位置时,磁场的强度相等,两个次级线圈中感应出的电动势也相等。

然而,当物体发生位移时,铁芯会相对于线圈移动,导致磁场的改变。

这个磁场的改变会导致两个次级线圈中感应出的电动势发生变化。

根据法拉第电磁感应定律,当磁通量发生变化时,线圈中会产生感应电动势。

因此,LVDT的次级线圈中会产生两个不同的感应电动势,其大小和方向与物体的位移成正比。

这两个感应电动势的差值被称为输出电压,它可以用来测量物体的位移。

为了测量输出电压,通常会将LVDT连接到一个交流电桥电路中。

这个电桥电路包括一个可调电阻和一个固定电阻,用于平衡LVDT的输出电压。

当物体位于中心位置时,输出电压为零。

当物体发生位移时,输出电压会随之改变。

通过调节可调电阻,可以使输出电压恒定在一个特定的范围内,以便进行准确的位移测量。

LVDT具有许多优点,使其成为广泛应用于工业领域的传感器之一。

首先,它具有高度的灵敏度和精确度,可以测量微小的位移变化。

其次,它具有良好的线性特性,输出电压与位移之间的关系是线性的,便于数据处理和分析。

此外,LVDT还具有较宽的工作范围和高的可靠性,可以在恶劣的环境条件下工作。

总结一下,LVDT是一种基于电磁感应原理的线性位移传感器,通过测量感应电动势的变化来确定物体的位移。

它具有高度的灵敏度、精确度和线性特性,广泛应用于工业领域的位移测量和控制系统中。

LVDT工作原理

LVDT工作原理

LVDT工作原理LVDT(线性可变差动变压器)是一种常用的传感器,用于测量物体的线性位移。

它的工作原理基于电磁感应。

LVDT由一个固定的线圈和一个挪移的铁芯组成。

固定线圈通常被称为主线圈,而挪移铁芯附近的线圈通常被称为次级线圈。

当外部物体的位移引起挪移铁芯的挪移时,主线圈中的感应电动势将发生变化。

具体来说,当挪移铁芯挨近主线圈时,磁通量会增加,从而导致感应电动势在主线圈中产生。

相反,当挪移铁芯远离主线圈时,磁通量减小,感应电动势也随之减小。

因此,LVDT的输出电压与挪移铁芯的位置成正比。

为了提高灵敏度和准确性,通常会使用两个次级线圈,位于主线圈的两侧。

这两个次级线圈的输出电压之差被称为差动电压,它与挪移铁芯的位置成正比。

通过测量差动电压,可以确定物体的精确位移。

LVDT的工作原理可以用以下步骤总结:1. 当物体发生位移时,挪移铁芯相对于主线圈的位置发生变化。

2. 挪移铁芯的位移导致主线圈中的磁通量发生变化。

3. 磁通量变化引起主线圈中的感应电动势。

4. 通过测量感应电动势的大小,可以确定挪移铁芯的位置。

5. 通过计算差动电压,可以得到物体的精确位移。

LVDT具有许多优点,使其成为许多应用中的首选传感器。

首先,它具有很高的灵敏度和准确性,可以测量非常小的位移。

其次,它具有良好的线性特性,输出电压与位移之间的关系非常稳定。

此外,LVDT具有较宽的测量范围和良好的重复性。

LVDT的应用非常广泛。

它常用于工业自动化领域,如机械加工、液压系统和机器人控制。

它还被广泛应用于航空航天、汽车工业和医疗设备等领域。

总结起来,LVDT是一种基于电磁感应原理的传感器,用于测量物体的线性位移。

它的工作原理简单而可靠,具有高灵敏度、准确性和线性特性。

通过测量感应电动势和计算差动电压,可以确定物体的精确位移。

由于其广泛的应用和优越的性能,LVDT在工业和科学领域中得到了广泛的应用。

LVDT原理分类和特点

LVDT原理分类和特点

直流LVDT分类 直流LVDT按性能分为以下几种: 电压输出 A. 输入±15V电压,输出0~±5V或0~±10V B. 输入±8.5~±28V电压,输出0~5V或0~10V 三线制4~20mA电流输出 输入24V电压,输出为4~20mA电流,接线图如图1-3。 二线制4~20mA电流输出 输入12.75V~28VDC电压,输出4~20mA电流上,接线图如图1-4所示。
航空传感器 大行程高稳定性LVDT 外形图见图1-17,CW-HKAC20-384,行程与体长之比为78%。
图1-17
特种LVDT 高温LVDT 主要技术指标: 输入电压和频率:3Vrms 2.5KHz 行程:±25mm 线性度:0.25% 灵敏度:18mV/V/mm 工作温度:-50℃ ~ +300℃ 输入阻抗:600 OHMS ±20% 骨架用Φ12.7x 1.6 x 164mm陶瓷 管,绝缘垫片是可承受800℃的 HP6M-3无机胶白云母垫片。 高精度高稳定性防幅射LVDT 主要技术指标: 激励频率:2.5KHz 激励电压:3Vrms (5 Vrms Max) 行程:±40mm 机械行程:±50mm 线性度:≤0.1%FS 灵敏度:>15mV/V/mm 工作温度:0℃ ~ 155℃ 温漂:≤0.01%/℃ (+10℃~+70℃) 抗辐射:>50 M Gray 外形图见图1-18
航空传感器 航空传感器的特点: 1. 2. 3. 4. 5. 6. 7. 8. 应用于恶劣环境。温度范围-55℃—150℃ 非常高的稳定性。温漂0.01%1℃ 非常高的一致性。灵敏度一致性±0.5%,Schaevitz产品为±5% 交叉干扰小于0.5%F.S 空间位置限制。要求行程/体长>0.6,最高达78% 要求比例输出:= 0.5±0.004 承受压力 10—15MPa 交流单行程输出

【差动变压器式位移传感器(LVDT)常见故障分析及解决方法】

【差动变压器式位移传感器(LVDT)常见故障分析及解决方法】

【差动变压器式位移传感器(LVDT)常见故障分析及解决方法】1.LVDT工作原理LVDT 的工作原理类似于变压器的作用原理,采用线性差动变压器测量位置。

在外壳中有3个绕组,主要包括铁心、初级线圈和两个次级线圈,如图1所示,初级线圈S、次级线圈S1、S2分布在线圈骨架上,线圈内部有一个可自由移动的杆状衔铁。

当衔铁处于中间位置时,两个次级线圈产生的感应电动势相等,这样输出电压为0;当衔铁在线圈内部移动并偏离中心位置时,两个线圈产生的感应电动势不等,有电压输出,其电压大小取决于位移量的大小。

为了提高传感器的灵敏度,改善传感器的线性度,增大传感器的线性范围,设计时将两个线圈反串相接、两个次级线圈的电压极性相反,LVDT输出的电压是两个次级线圈的电压之差,这个输出的电压值与铁芯的位移量成线性关系。

图1 LVDT原理图在通常的油动机控制应用中,LVDT输出的行程反馈电压信号送到伺服放大器,与阀位控制指令信号进行比较,差值经伺服放大器功率放大并转换为电流信号后,驱动电液伺服阀控制油动机,控制阀门的开启和关闭。

当阀门开度达到指令要求后,伺服放大器比较差值为零,于是阀门处于新的稳定位置。

1.常见故障及处理方法1、LVDT 线圈磨损、反馈杆断裂目前,大部分给水泵汽轮机的调速汽门LVDT是通过螺母、垫片、连接件与油动机连接的,由于运行时机组振动、LVDT安装时反馈杆与线圈不同心等原因,在调门长时间的来回动作之后,LVDT会产生松动或磨损,直接导致LVDT 线圈被磨损甚至损坏,LVDT反馈杆脱落或断裂等故障。

为防止LVDT反馈杆断裂或脱落对机组安全运行的影响,可采取以下技术措施:(1)在安装LVDT时,注意调整LVDT的同心度,保证LVDT反馈杆在调节阀全行程范围内始终与阀杆保持平行,安装后应测试LVDT的行程特性。

另外,LVDT应按制造厂要求定期更换,其线圈尽量远离高温热源。

(2)检查阀门阀杆或油动机阀杆在运行中,是否有阀杆转动的现象,导致LVDT的反馈杆位置与线圈套筒同心度偏离。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

LVDT位移传感器的原理、特点及常见故障处理
随着LVDT位移传感器不断发展,LVDT位移传感器的也应用于越来越广泛的领域,那么,LVDT位移传感器究竟有哪些要点呢?今天我们就一起来了解关于LVDT 位移传感器的四大要点。

LVDT位移传感器
一、LVDT位移传感器的原理
LVDT的结构由铁心、衔铁、初级线圈、次级线圈组成,如右图所示,初级线圈、次级线圈分布在线圈骨架上,线圈内部有一个可自由移动的杆状衔铁。

当衔铁处于中间位置时,两个次级线圈产生的感应电动势相等,这样输出电压为0;当衔铁在线圈内部移动并偏离中心位置时,两个线圈产生的感应电动势不等,有电压输出,其电压大小取决于位移量的大小。

为了提高传感器的灵敏度,改善传感器的线性度、增大传感器的线性范围,设计时将两个线圈反串相接、两个次级线圈的电压极性相反,LVDT输出的电压是两个次级线圈的电压之差,这个输出的电压值与铁心的位移量成线性关系。

LVDT工作过程中,铁心的运动不能超出线圈的线性范围,否则将产生非线性值,因此所有的LVDT均有一个线性范围。

二、LVDT位移传感器的主要特点
(1)原理直观、结构简单、工作可靠、使用寿命长;
(2)灵敏度高、线性范围宽、重复性好;
(3)分辨率高、应用广、适合于不同的应用;
(4)结构对称、零位可恢复;
(5)应用于小型制冷剂,如自由活塞式斯特林制冷机时,受到安装空间的限制。

三、LVDT位移传感器的优点
1.无摩擦测量。

LVDT 的可动铁芯和线圈之间通常没有实体接触,也就是说LVDT 是没有摩擦的部件。

它被用于可以承受轻质铁芯负荷,但无法承受摩擦负荷的重要测量。

例。

相关文档
最新文档
