MOSFET与电子管OTL功放的制作
黼蘩缀鬻ｉ麓“ｉ；：；；｛ｉｉｈ壤酾舔ｊ嘶ｉ蝎ｉｓｈｌ【ｌ。
日；１．缸日，。
ｍ叭ｊｌ爨眵攀ｉｉ鬻璧！ｌｌｌ豳。
ｉ黪臻ｌ嚣赣藏§羹豢纛由日本山崎浩氏撰写的ＭＯＳ—ＦＥＴＯＴＬ功放，电路简洁，性能并由该管组成无输出变压器的双管并联推挽卓越，频晌宽阔，其音色可与４ＨＢ５电子管ＯＴＬ功放相媲美。
外形图式０ＴＬ功率放大电路，０ＴＬ功放上边管栅极见题图，电路见图１。
的偏置电压，由高压电源经４７０ｋＱ电阻对地胆机与石机在音响界有不少共识，以总体上来看，胆机属于柔分压后取得，并经稳压后供给上边管的栅极，性，石机属于刚性。
一般人们在欣赏音乐时。
绝大多数人对胆韵的同时此稳压管起到强信号抑制，从而达到保温柔均情有独钟。
护功放管的作用。
０ＴＬ功放级下边管的栅极ＨＯＳ—ＦＥＴ场效应管的特性与胆管十分相似，故采用ＨＯＳ—ＦＥＴ场偏置电压，由中点电压通过３３０ｋＱ电阻对地效应管制作的功率放大器，同样具有浓郁的韵味，深受发烧友们的分压后取得，并同样设置了稳压管，以确保喜爱。
功放管的工作稳定。
赫鬻囊？瓣Ｉ麓徽蠹蓑耩ｉ由Ｈｏｓ—ＦＥＴ场效应管１３ｕｚ４５的ｏＴＬ功输入级放级高压为３５０Ｖ，中点电压为高压电源的一输入电压放大级由小功率场效应管ＢＳＳｌ２５担任，并由该管组半，功放级的电流为２００ｍＡ，由中点经成共漏极电压放大电路，输入的音频信号经放大后由源极输出，并８００恤Ｆ大电容后输出，输出负载阻抗为１６Ｑ，直接耦合至倒相管的栅极。
额定输出功率为４０Ｗ。
为了提高整机电性能，故在输入管ＢＳＳｌ２５的漏极与功放输出ＭＯＳ—ＦＥＴ场效应管组成的０ＴＬ功率放大端之间设置了由５６ｎ与１．５ｋＱ组成的整机电压负反馈网络，这样即器，具有体积小，重量轻，放大效率高的特可使功放整机的失真度、频率响应与信号噪声比等各项性能得到较点，０ＴＬ功放的频率响应比普通有输出变压大地改善。
器的频晌显著宽阔，高低频端的频率延伸范倒相兼推动级围加宽，可满足现代数码音源的放音要求；倒相兼推动级仍由小功率场效应管ＢＳＳｌ２５担任．并由该管组同日寸由ＭＯＳ—ＦＥＴ场效应管的特性与电子管功成倒相电影，由于该管的源极与漏极所输出的电压相位差为１８０。

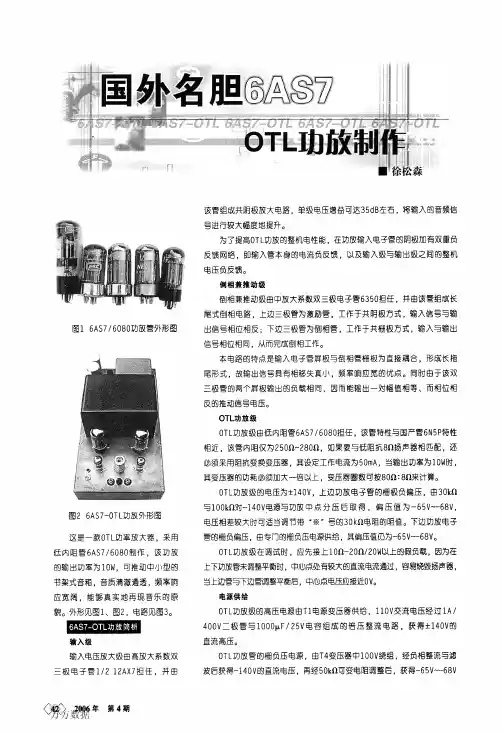

国外名胆6AS7 OTL功放制作
图１６ＡＳ７／６０８０功放管外形图图２６ＡＳ７一ＯＴＬ功放外形图这是一款ＯＴＬ功率放大器，采用低内阻管６ＡＳ７／６０８０制作，该功放的输出功率为１０Ｗ。
可推动中小型的书架式音箱，音质清澈通透，频率响应宽阔。
能够真实地再现音乐的原貌。
外形见图１、图２，电路见图３。
墨窭雹圆输入级输入电压放大级由高放大系数双三极电子管ｌ／２１２ＡＸ７担任，并由僦２∞６年第４期该管组成共阴极放大电路，单级电压增益可达３５ｄＢ左右，将输入的音频信号进行较大幅度地提升。
为了提高ＯＴＬ功放的整机电性能，在功放输入电子管的阴极加有双重负反馈网络，即输入管本身的电流负反馈，以及输入级与输出级之间的整机电压负反馈。
倒相兼推动级倒相兼推动级由中放大系数双三极电子管６３５０担任，并由该管组成长尾式倒相电路，上边三极管为激励管，工作于共阴极方式，输入信号与输出信号相位相反；下边三极管为倒相管，工作于共栅极方式，输入与输出信号相位相同，从而完成倒相工作。
本电路的特点是输入电子管屏极与倒相管栅极为直接耦合，形成长拖尾形式。
故输出信号具有相移失真小，频率晌应宽的优点。
同时由于该双三极管的两个屏极输出的负载相同，因而能输出一对幅值相等、而相位相反的推动信号电压。
ＯＴＬ功放级ＯＴＬ功放级由低内阻管６ＡＳ７／６０８０担任。
该管特性与国产管６Ｎ５Ｐ特性相近，该管内阻仅为２５０Ｑ～２８０Ｑ，如果要与低阻抗８ｎ扬声器相匹配，还必须采用阻抗变换变压器，其设定工作电流为５０ｍＡ，当输出功率为１ＯＷ时，其变压器的功耗必须加大一倍以上，变压器圈数可按８０Ｑ：８Ｑ来计算。
ＯＴＬ功放级的电压为±１４０Ｖ，上边功放电子管的栅极负偏压，由３０ｋｎ与１００ｋＱ对一１４０Ｖ电源与功放中点分压后取得。
偏压值为一６５Ｖ—－６８Ｖ，电压相差较大时可适当调节带“※”号的３０ｋｎ电阻的阻值。
下边功放电子管的栅负偏压。
由专门的栅负压电源供给，其偏压值仍为一６５Ｖ—一６８Ｖ。
ＯＴＬ功放级在调试时，应先接上１０ｎ～２０ｎ／２０Ｗ以上的假负载，因为在上下功放管未调整平衡时，中心点处有较大的直流电流通过，容易烧毁扬声器，当上边管与下边管调整平衡后，中心点电压应接近ＯＶ。
6P15电子管准OTL功放的工作原理
6P15 电子管准OTL 功放的工作原理
笔者受胆机甜美音色的诱惑，曾将淘汰的黑白电视机电源变压器改制成胆机的输出变压器，以制作低成本的胆机，但需要将变压器拆开重新插片并浸漆等，在业余条件下完成有一定难度。
笔者新近制作了一款准OTL 电路电子管功放，仍使用31cm 黑白电视机电源变压器做输出变压器，由于采用了OTL 输出电路，变压器的初级没有直流通过，所以变压器无需改造，可以直接使用。
由于保留了输出变压器，所以这个电路只能叫做准OTL 功放，但也因此保留了胆机使用变压器输出的特点。
该电路如图所示，V1 前置电压放入，V2 分负载倒相，V3 与V4 OTL 推挽输出，输出电容CL 使用耐压大于250V 的聚丙烯电容器。
由于输出变压器没有直流通过，所以将原220V 绕组与17V 绕组串联成自耦变压器，并将17V 的绕组作为次级连接至8Ω音箱。
V1 与V2 使用一只双二极管6N1，V3 与V4 使用两只6P15 接成三极管使用。
由于两只6P15 的参数并不完全相同，通过调整V3 的阴极电阻R*使V3 的屏极电压达到B+电压的一半，即155V。
本机的电源变压器来自淘汰的六灯收音机，V1、V2、V3 的灯丝使用一组6.3V 的电源，中心抽头接地，而
V4 的灯丝单独使用一组悬浮的6.3V 电源。
因无需改制，故能方便地将各种变压器用作本机的输出变压器，以比较它们对音质的影响。
笔者的体会是：EI 型铁芯的变压器音色较为温暖，C 型铁芯的变压器音色则比较清秀。
笔者曾使用过一种功率容量40W、次级电压1 2V 的C 型变压器，将次级连接至4Ω的音箱，音色透明且不失胆机特有的温馨，效果相当不错。
电子管OTL功放原理及电路
电子管OTL功放原理及电路OTL是英文Output Transformer Less Amplifier的简称，是一种无输出变压器的功率放大器。
一． OTL电子管功放电路的特点普通电子管功率放大器的输出负载为动圈式扬声器，其阻抗非常低，仅为4～16Ω。
而一般功放电子管的内阻均比较高，在普通推挽功放中屏极至屏极的负载阻抗一般为5～10kΩ，故不能直接驱动低阻抗的扬声器，必须采用输出变压器来进行阻抗变换。
由于输出变压器是一种电感元件，通过变压器的信号频率不同，其电感线圈所呈现的阻抗也不同。
为了延伸低频响应，线圈的电感量应足够大，圈数也就越多，因此在每层之间的分布电容也相应增大，使高频扩展受到限制，此外还会造成非线性失真与相位失真。
为了消除这些不良影响，各种不同形式的电子管OTL无输出变压器功率放大器应运而生，许多适用于OTL功放的新型功率电子管在国外也不断被设计制造出来。
电子管OTL功率放大器的音质清澄透明，保真度高，频率响应宽阔，高频段与低频段的频率延伸范围一般可达10HZ～100kHz，而且其相位失真、非线性失真、瞬态响应等技术性能均有明显提高。
二电子管OTL功放电路的形式图1(a)～图1(f)是OTL无输出功放基本电路。
图1(a)和图1(b)为OTL功放两种供电结构的方式，即正负双电源式和单电源供电方式。
在正负双电源式OTL功放中，中心为地电位。
这样可保证推挽电路的对称性，因此可以省略输出电容，使功放的频率响应特性更佳。
单电源式OTL电路为了使两只推挽管具有相同的工作电压，必须使中心点的工作电压等于电源电压的一半。
同时，其输出电容C1的容量必须足够大，不影响输出阻抗与低频响应的要求。
图1(c)和图1(d)为OTL功放电子管栅极偏置的取法。
由于上边管阴极不接地，因此上边管的推动信号由栅极与阴极之间加入，而下边管的推动信号可由栅极与地之间加入。
至于其偏置方式，上边管可通过中心点对地分压后取出，而下边管的偏置电压必须另设专门的负压电源来供给。

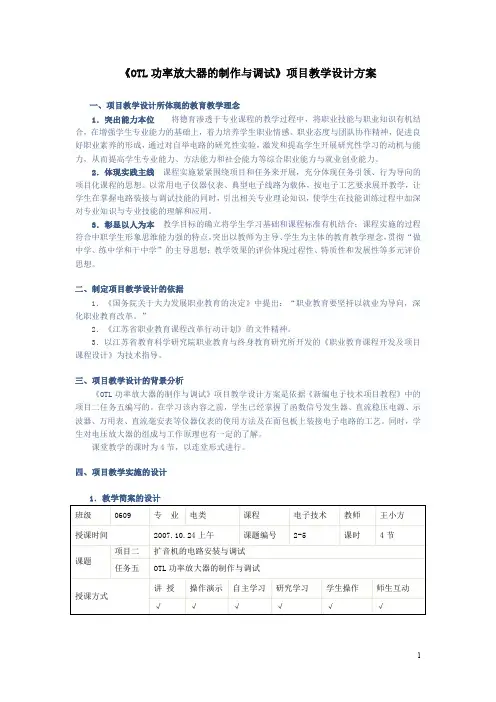

《OTL功率放大器的制作与调试》项目教学设计方案
