倍压整流电路简介
倍压整流
标签：倍压整流电路图硬件倍压整流电路详细说明!!倍压整流电路由电源变压器、整流二极管、倍压电容和负载电阻组成。
它可以输出高于变压器次级电压二倍、三倍或n倍的电压，一般用于高电压、小电流的场合。
二倍压整流电路如图Z0707所示。
其工作原理是：在u2的正半周，D1导通，D 2截止，电容C1被充电到接近u2的峰值u2m，极性如图中Z0708（a）所标；在u2的负半周，D1截止，D2导通，这时变压器次级电压u2与C1所充电压极性一致，二者串联，且通过D2向C2充电使C2上充电电压可接近2u2m。
当负载RL 并接在C 2两端时（R L 一般较大），则R L 上的电压UL 也可接近2 u 2m 。
图Z0709为n 倍压整流电路，整流原理相同。
可见，只要增加整流二极管和电容的数目，便可得到所需要的n 倍压（n 个二极管和n 个电容）电路。
系统分类: 模拟技术 | 用户分类: 硬件设计讨论 | 来源: 整理 | 【推荐给朋友】 | 【添加到收藏夹】阅读(3177) 回复(3)最新评论∙xghrcr2008/9/8 0:04:11您们好！ 我现在需要你们帮助我一下，我需要将汽车电瓶12伏－24伏的直流电压，如何升高电压后，再倍压整流成为10万伏－20万伏的直流电压．希望你们帮助我，好吗？ 谢谢！∙xghrcr2008/9/8 0:07:23您们好！ 我现在需要你们帮助我一下，我需要将汽车电瓶12伏－24伏的直流电压，如何升高电压后，再倍压整流成为10万伏－20万伏的直流电压．希望你们帮助我，好吗？ 谢谢！∙xghrcr2008/9/8 0:08:10您们好！ 我现在需要你们帮助我一下，我需要将汽车电瓶12伏－24伏的直流电压，如何升高电压后，再倍压整流成为10万伏－20万伏的直流电压．希望你们帮助我，好吗？ 谢谢！倍压整流电路2007-06-07 17:42在一些需用高电压、小电流的地方，常常使用倍压整流电路。
全波倍压整流的原理及应用
全波倍压整流的原理及应用1. 引言全波倍压整流是一种常见的电力电子领域的电路组成部分，其原理是利用二极管的导通特性，将输入的交流电转换为直流电。
本文将介绍全波倍压整流的原理及其应用。
2. 全波倍压整流的原理全波倍压整流电路由以下几部分组成：•变压器：将输入的交流电压进行降压操作，提供合适的电压给后续的电路使用。
•整流电路：由四个二极管组成的整流桥，将输入的交流电转换为单向传导的直流电。
•滤波电路：使用电感和电容等元件将直流电中的脉动成分滤除，得到更为稳定的直流电输出。
•调压电路：根据需要，对直流电进行进一步的调节，以满足实际应用的要求。
在工作过程中，交流电先经过变压器降压，然后通过整流桥进行整流，得到单向传导的直流电。
接下来，直流电经过滤波电路进行滤波，去除脉动成分，得到稳定的直流电输出。
最后，经过调压电路调节输出电压，以满足实际应用的需求。
3. 全波倍压整流的应用全波倍压整流电路广泛应用于各种电力电子设备和电子产品中。
以下是一些常见的应用场景：3.1 电源供应器全波倍压整流电路作为电源供应器的核心部件，为各种电子设备提供稳定的直流电源。
它可以将输入的交流电转换为所需的直流电，并经过滤波和调压等处理，确保电子设备正常运行。
3.2 交流电动机驱动在交流电动机驱动系统中，全波倍压整流电路将输入的交流电转换为直流电，供给电动机运行所需的直流电源。
通过调节输出电压，可以控制电动机的转速和运行方向。
3.3 充电器全波倍压整流电路还广泛应用于各类充电器中，如手机充电器、笔记本电脑充电器等。
它能够将输入的交流电转换为适当的直流电，为电子设备的电池充电提供所需的电能。
3.4 逆变器在逆变器中，全波倍压整流电路被用作直流电源，通过逆变操作将直流电转换为交流电。
逆变器广泛应用于太阳能发电系统、风能发电系统等领域，将直流能源转换为可供交流电器设备使用的电能。
4. 总结全波倍压整流电路是一种常用的电力电子电路，利用二极管的导通特性将输入的交流电转换为直流电。
简单倍压 整流电路 原理 介绍
倍压整流电路原理时间：2009-02-20 14:10:59 来源：资料室作者：（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm 再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
.由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。
什么是倍压整流电路
什么是倍压整流电路在电子电路中当后级需要的电压比前级高出整数倍而所需电流又不是很多的时候，就需要倍压电路，工作原理是利用反峰电压较高的二极管和耐压较高的电容组成。
它只能用于低电流高电压的环境，不能用于大电流和高电压的环境。
如上图就是一个倍压整流电路。
倍压整流就是可以把较低的交流电压，用耐压较高的整流二极管和电容器，"整"出一个较高的直流电压。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。
见上图，就是一个4倍压整流电路。
倍压整流原理见上图，是一个简单的二倍压整流电路，其工作原理如下：当变压器副边V2正半周时，电压极性上正下负，VD1导通，VD2截止，电流通过VD1向C1充电，C1的电压可达到V2峰值的根号2倍，并且保持不变。
当V2负半周时，变压器次级电压极性上负下正，VD2导通，VD1截止，此时C1上的电压加上电源电压通过VD2向C2充电，使C2的电压达到2倍的根号V2峰值，并保持不变。
此时它的值是变压器次级电压的2倍，所以叫做二倍压整流电路。
由此可见，利用电容对电荷的存储作用，使输出电压（即C2上的电压）为变压器副边电压的两倍，利用同样原理可以实现所需倍数的输出电压。
三倍压整流电路利用二倍压整流电路原理，我们可以增加一个整流二极管和一个电容组成三倍压整流电路，工作原理为：在e2的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接近√2E2 ，C2上的电压被充电到接近2√2E2 。
当第三个半周时，D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3充电， C3上的充电电压Uc3=e2峰值+Uc2一Uc1≈2√2E2 这样就可以输出直流电压Usc=Uc1i+Uc3≈3√2E2，实现三倍压整流。
按照相同方法，我们可以增加整流二极管和电容的数量实现多倍压整流。
如上图所示，为五倍压整流电路。
其原理都是利用电容对电荷的存储作用，使输出电压升高。
反激次级倍压整流电路原理

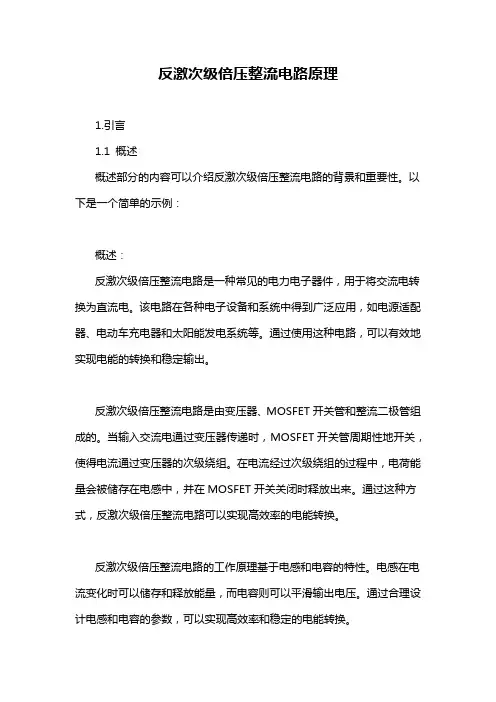

反激次级倍压整流电路原理1.引言1.1 概述概述部分的内容可以介绍反激次级倍压整流电路的背景和重要性。
以下是一个简单的示例：概述：反激次级倍压整流电路是一种常见的电力电子器件，用于将交流电转换为直流电。
该电路在各种电子设备和系统中得到广泛应用，如电源适配器、电动车充电器和太阳能发电系统等。
通过使用这种电路，可以有效地实现电能的转换和稳定输出。
反激次级倍压整流电路是由变压器、MOSFET开关管和整流二极管组成的。
当输入交流电通过变压器传递时，MOSFET开关管周期性地开关，使得电流通过变压器的次级绕组。
在电流经过次级绕组的过程中，电荷能量会被储存在电感中，并在MOSFET开关关闭时释放出来。
通过这种方式，反激次级倍压整流电路可以实现高效率的电能转换。
反激次级倍压整流电路的工作原理基于电感和电容的特性。
电感在电流变化时可以储存和释放能量，而电容则可以平滑输出电压。
通过合理设计电感和电容的参数，可以实现高效率和稳定的电能转换。
本文将详细介绍反激次级倍压整流电路的原理和工作原理。
我们将探讨其基本工作原理、电路结构和关键组件的功能。
通过深入理解这些原理，我们可以更好地理解反激次级倍压整流电路的工作机制，并为其在不同应用领域中的应用前景提供展望。
在接下来的章节中，我们将逐步介绍反激次级倍压整流电路的原理和工作原理。
通过细致的分析和实例的演示，我们将帮助读者全面了解这种电路的特点和优势，以及其在现代电力电子领域中的应用前景。
1.2 文章结构本文将分为引言、正文和结论三个部分来讨论反激次级倍压整流电路的原理及其在实际应用中的前景。
引言部分首先概述了反激次级倍压整流电路的背景和重要性。
随后介绍了本篇文章的结构和章节内容安排，以便读者能够清楚地了解文章的组织框架和主要内容。
正文部分将重点探讨反激次级倍压整流电路的原理和工作原理。
其中，2.1节将详细介绍反激次级倍压整流电路的原理，包括其基本工作原理和实现方式。
2.2节将进一步阐述反激次级倍压整流电路的工作原理，包括功率传输过程和电路特性等方面的内容。
倍压整流电路
倍压整流电路倍压整流电路：在一些需用高电压、小电流的地方，常常使用倍压整流电路。
倍压整流，可以把较低的交流电压，用耐压较低的整流二极管和电容器，“整”出一个较高的直流电压。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。
图5一14是二倍压整流电路。
电路由变压器B、两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：e2 正半周（上正下负）时，二极管D1导通，D2 截止，电流经过D1 对C1充电，将电容Cl上的电压充到接近e2 的峰值，并基本保持不变。
e2 为负半周（上负下正）时，二极管D2导通，Dl截止。
此时，Cl上的电压Uc1＝与电源电压e2 串联相加，电流经D2 对电容C2 充电，充电电压Uc2＝e2 峰值＋1．2E2≈。
如此反复充电，C2 上的电压就基本上是了。
它的值是变压器电级电压的二倍，所以叫做二倍压整流电路。
在实际电路中，负载上的电压Usc=2X1.2E2 。
整流二极管D1 和D2 所承受的最高反向电压均为。
电容器上的直流电压Uc1=，Uc2=。
可以据此设计电路和选择元件。
在二倍压整流电路的基础上，再加一个整流二极管D3和－个滤波电容器C3，就可以组成三倍压整流电路，如图5-15所示。
三倍压整流电路的工作原理是：在e2 的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接，C2上的电压被充电到接近。
当第三个半周时， D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3 充电， C3上的充电电压Uc3= e2 峰值＋Uc2一Uc1≈ 这样，在RFZ，，上就可以输出直流电压Usc＝Uc1i＋Uc3 ≈ ＋＝3√2 E。
，实现三倍压整流。
在实际电路中，负载上的电压Ufz≈3x1.2E2整流二极管D3所承妥的最高反向电压也是电容器上的直流电压为。
照这样办法，增加多个二极管和相同数量的电容器，既可以组成多倍压整流电路，见图5一16。
倍压整流电路原理
倍压整流电路原理
倍压整流电路是一种非常常见的电路结构，它可以将低电压转换为高电压。
它通常用于直流发电机的控制，也用于电脑，照明，发射机和各种汽车电子控制电路。
倍压整流电路的研究非常重要，因为它和电源领域有着千丝万缕的关系。
倍压整流电路的工作原理主要是通过一系列的变压器，电容器，可调变压器，继电器，二极管和其他电子元件来实现。
其中变压器是核心部件，它可以将低电压变换成高电压，而可调变压器可以调整高电压的幅度。
当输入电压为低压时，变压器将其转换为高压；当输入电压为高压时，可调变压器可以调整其幅度以稳定输出电压。
二极管是倍压整流电路的另一个重要部件，它可以让电流从一个方向流经，从而实现整流。
二极管有五个组成部分，它们是基极，源极，集电极，集电极漏导，和发射极漏导。
它们可以把负电荷收集到发射极，从而防止它们从基极流经。
继电器是倍压整流电路中的另一重要部件，它可以使电路中的元件产生变化。
继电器的结构有两种类型：单级继电器和多级继电器。
单级继电器只能提供一种输出；多级继电器可以提供多种输出，可以实现逐步放电，准备多层次的稳态电压。
此外，电容器也是倍压整流电路中必不可少的部件，它可以抑制电路中的抖动，使电流流量稳定。
电容器的工作原理是把电流换成电压，使输出电压更加平稳。
总之，倍压整流电路可以将低电压转换成高电压，而其中的变压
器，二极管，继电器和电容器是其核心部件。
它们的工作原理是通过互相作用来实现变压和整流，抑制抖动，调整电压幅度，以实现高压输出。
因此，对倍压整流电路研究非常重要，它为电源和汽车电子控制电路提供了有效的解决方案。
倍压整流电路
图2：是把图1中的电阻换成两个大电容就得到这个电路，这 种电路的功耗降为零，仅适用于正负两端的负载阻抗相等或 近似相等的情况。
单转双电压法
• 3.3
图3：是在图1的基础上增加两个三极管，增强了负载能力， 输出电流的大小取决于BG1和BG2的最大集电极电流Icm，通 过反馈网络可使两路负载阻抗不等时也能保持正负电源基本 对称。 例如：由负载阻抗不等引起Ub下降时，由于Ua不变(R1，R2 分压供给恒定Ua)，使BG1导通，BG2截止，使RL2流过一部分 BG1的电流，进而导致Ub上升，当RL1、RL2相等时BG1、BG2 均处于截止状态。
倍压整流电路
倍压整流线路的优势
• 在某些电子设备中，需要高压（几千伏甚 至几万伏）、小电流的电源电路。因为一 般整流电路的整流变压器的次级电压必须 升的很高，圈数势必很多，绕制困难。而 倍压整流电路，在较小电流的条件下，能 提供高于变压器次级输入的交流电压幅值 数倍的直流电压，可以避免使用变压比很 高的升压变压器，整流元件的耐压相对也 可较低，所以这类整流电路特别适用于需 要高电压、小电流的场合。
BUCK-BOOST线路工作原理
BUCK-BOOST线路工作原理
几种正电压转负电压电路
• 2、利用电荷泵产生负压
STEP1
• 第一步:开关管S1、S2导通而S3、S4关断 时,VIN对飞电容Cfly充电。如果开关用S1用 PMOS器件实现而S2~S4用NMOS器件实现,则 Vcap+=Vin-VoP(VoP为PMOS管的工作时漏源 间压降),Vcap-=0；
BUCK-BOOST线路工作原理
在ON态， Q1此时为低电阻， RDS(ON)， 从漏极到源极， 只有很小的 电压降VDS=IL ×RDS(on)。 同时电感器的直流电阻上的电压降也很小， 等于IL× RL。 因此， 输入电压VI， 减去损耗(VDS + IL × RL)， 就加载 到电感器L两端。 在这段时间CR1是关的， 因为它是反向偏置的。 电感电流IL， 从输入源VI流出， 经过Q1， 到地。 在开(ON)态， 加在 电感器两端的电压为定值， 等于VI – VDS – IL × RL。电感上的电流会 随着所加的电压而增大。 同时， 由于加载的电压通常必须为定值， 所以电感电流线性增加。
倍压整流电路原理？
倍压整流电路是一种用于将交流电源转换为具有较高直流电压的电路。
它通常由交流输入、变压器、整流桥和滤波电路组成。
整流桥是倍压整流电路的核心部件，它由四个二极管组成，形成一个桥式结构。
根据电压极性的不同，二极管将正半周或负半周的交流信号转换为单向的直流信号。
倍压整流电路的工作原理如下：
1. 交流输入：将交流电源连接到倍压整流电路的输入端。
2. 变压器：交流电压经过变压器降压或升压，以提供适合整流桥工作的电压。
3. 整流桥：交流电压经过变压器后，输入到整流桥。
整流桥由四个二极管组成，将交流信号转换为单向的直流信号。
- 当输入信号的电压极性为正时，D1 和D2 二极管导通，允许电流通过，而D3 和D4 二极管则被反向极化，阻止电流通过。
- 当输入信号的电压极性为负时，D3 和D4 二极管导通，允许电流通过，而D1 和D2 二极管则被反向极化，阻止电流通过。
4. 滤波电路：经过整流桥的输出是脉动的直流信号。
为了平滑输出电压，需要添加一个滤波电路来去除脉动部分。
滤波电路一般由电容器组成，它可以储存电荷并平滑输出电压波形。
5. 输出电压：滤波电路将脉动的直流信号转换为平滑的输出电压，输出端即可获取到较高的直流电压。
需要注意的是，倍压整流电路只能将交流电源电压转换成具有较高的直流电压，但输出电流通常较小。
此外，倍压整流电路还可以根据需要添加稳压电路来控制输出电压的稳定性。
倍压整流电路应用广泛，例如在通信设备、电子器件、电源适配器等领域中常见。
它具有简单、高效、稳定的特点，可以为各种设备提供所需的高直流电压。
倍压整流电路原理讲解
倍压整流电路原理讲解
倍压整流电路是一种简单有效的电路，它在电源输出端输出一个比输入电压更高的电压，其原理是通过利用开关电路的原理，将低压的输入电压转换为更高的电压。
倍压整流电路的组成由恒定阻抗、正反变换以及调节器组成，其工作原理如下：首先，恒定阻抗电路负责通过放大增加电流，由此产生了放大倍数，然后由正反变换电路将低压输入电压反转为更高的输出电压，其中包括电流变换器、压降变换器和旋转变换器的基础电路结构；最后，调节器将反转的高压输出电压经过调节，以保持输出电压恒定不变。
整流电路通常用于调节电压的大小，调节电压的大小可以达到稳定输出和节省能源的效果。
它也可以用作电源调节、照明调节、电机调节等，对于需要电路设计的应用方面有着重要的作用。
在实际应用中，倍压整流电路有许多优点。
首先，它具有耐用性强、结构简单等特点，使用起来非常方便；其次，它可以实现自动调节和无限调节，使用者可以根据实际需要调整输出电压；最后，倍压整流电路的精度高，可以实现稳定的输出，且节省能源。
倍压整流电路有着重要的应用价值，尤其在电源调节、照明调节、电机调节等方面的应用。
此外，倍压整流电路可以根据实际需要调节电压大小，可以实现输出稳定。
但是，倍压整流电路也有一些局限性，如调节范围有限、损耗大等，这些局限性在实际应用中需要特别注意。
无论是电源调节、照明调节、电机调节还是其他领域的应用，倍
压整流电路都具有重要的意义，有助于提高输出精度和节约能源。
可以看出，倍压整流电路是一种简单有效的电路，具有重要的应用价值，且能够满足不同类型的应用需求。
倍压整流的原理及应用
倍压整流的原理及应用1. 引言倍压整流是一种常用的电力变换技术，其通过适当的电路设计和控制，使得输入电压经过整流和滤波后，输出电压比输入电压高倍数的电源。
本文将介绍倍压整流的原理以及其在各个领域中的应用。
2. 倍压整流的原理倍压整流的原理基于电路中的电感和电容元件，通过这些元件的耦合和能量存储释放来实现电压的倍增。
下面将介绍两种常见的倍压整流电路。
2.1 Cockcroft-Walton电路Cockcroft-Walton电路是一种经典的倍压整流电路，它由多个二极管和电容器组成。
电路通过交替充电和放电的方式，在电容器上积累电荷并将电压逐级倍增。
以下是Cockcroft-Walton电路的工作原理：•输入交流电源经过第一个二极管和电容器，电容器开始充电。
•当输入电压的极性发生变化时，第一个二极管截断，第二个二极管开始导通。
•当第二个二极管导通时，电容器的电荷转移到下一个电容器中。
这样，电荷逐级传递，电压倍增。
•最后，通过多个级联的电容器，输出电压得到倍增。
2.2 电感倍压整流器电感倍压整流器是另一种常见的倍压整流电路，它通过电感耦合和磁能的储存释放实现电压倍增。
以下是电感倍压整流器的工作原理：•输入交流电压通过一个变压器进行降压，并通过一个整流桥进行整流。
•整流后的电压经过电感耦合到输出电路中，电感储存磁场的能量。
•当输入电压的极性发生变化时，电感释放储存的能量，输出电压实现倍增。
•重复以上步骤，使得输出电压稳定在倍压倍数的水平。
3. 倍压整流的应用倍压整流技术在电子设备和工业领域中有广泛的应用，以下将介绍几个常见的应用领域。
3.1 数据中心数据中心需要高稳定性和高效率的电源供应。
倍压整流技术能够将输入电压倍增，提供稳定的电压输出。
同时，由于倍压整流器的高效性，它能够提供更高的能量转换效率，降低能源消耗。
3.2 太阳能发电太阳能发电系统通常需要将太阳能板输出的低电压升高到适合输送的电压等级。
倍压整流技术能够满足这一需求，实现太阳能电能的高效转换和输送。
倍压整流电路原理
倍压整流电路原理1倍压整流电路倍压整流电路是一种简单而常用的电路，用于从交流电源中获得一个固定的直流电压，它主要由高压和低压部分组成，各自具有完整的变换电路，因此又被称为双桥型整流电路。
它能够将单相交流电转换成比有功电流输入电压要高数倍的反向电压输出，通常将输出电压整流之后就可以得到直流电压。
2原理倍压整流电路通过高压部分和低压部分组成，它们之间存在着精密的电气连接，且彼此作用互相影响。
低压部分将输入的单相交流电压转换成低压电压后，而高压部分则为输出倍压电压。
当低压部分结构变成桥式后，永磁变压器的空载受桥式结构的影响，作用在变压器的两个绕组上均有一个分布的反接电压，使其高压绕组接收的电压无法接近交流电压。
接着，在高压绕组上接地，这时变压器的输入端就变成低压端，而输出就变成高压端。
在变压器上，将低压端输入低压电压，由低压绕组把它变换成高压电压，在高压部分的变压器输出端，即输出倍压电压，随后再通过整流电路变成直流电压。
3应用倍压整流电路广泛用于聚光灯、X射线机、发动机驱动器以及电动系统，它们都需要高压才能正常工作，而倍压整流电路就非常适合我们在此类应用场合使用。
各种家电大多采用倍压整流电路技术，如电风扇、空调等，以此来实现交流电和直流电的转换，实现其高效运行的目的。
4改进为了改善整流电路的低效率问题，研究者出现了另一种改进的倍压整流电路，将组合式变压器改进为调整式变压器，能够有效地提高其转换的效率，同时也减少了热量的损耗。
另外，此类电路也可以采用半桥式整流电路来替换极性桥式整流电路，克服极性整流电路中热损失较大的问题。
传统的倍压整流电路在低频下会产生大量的噪声，研究者采用细分技术，把单一的变压器分割成多个变压器，并进行组合调整，使其能够更好地抑制低频噪声，并补偿系统中的相位失真，从而提高变压器性能。
总之，倍压整流电路的出现为我们的工程中的变压器技术提供了更加先进和高效的解决方案，让我们能够更好地控制其输出的电压，有效实现电压调整。
串级型倍压整流电路原理
串级型倍压整流电路原理
串级型倍压整流电路是一种常见的电路结构，能够将输入电压通过整流和倍压
操作，得到较高的输出电压。
其原理是通过多个整流电路串联连接，利用电容储存电能并进行倍压操作，从而提高输出电压。
该电路的基本原理是先进行整流操作，将交流输入电压转换为直流电压。
在整
流过程中，使用二极管来使得电流只能从正向流动，因此只有一个方向的电压输出，消除了交流信号的负半周。
整流后产生的直流电压经过滤波电容进行平滑处理，消除电压波动，获得稳定的直流输出。
完成整流操作后，电路的下一步是进行倍压操作。
在倍压电路中，借助电容的
特性，当电容储存的电能释放时，其极性会出现反向，从而使得电压翻倍。
通过适当选择倍压电路中的电容和开关元件，可以实现输出电压的提升。
这种串级型倍压整流电路的原理使得在输入电压有限的情况下，可以获得更高
的输出电压。
通过增加整流电路的个数和选择合适的倍压电路，可以进一步提高输出电压的倍数。
总结一下，串级型倍压整流电路利用整流和倍压操作，能够将输入电压转换为
较高的输出电压。
通过多个整流电路串联连接，并借助电容的特性进行倍压操作，实现输出电压的提升。
这种电路结构在实际应用中具有重要意义，可以用于各种需要高电压输出的场合。
电源设计--倍压电路原理及应用
在电路设计过程中，当后级需要的电压比前级高出数倍而所需要的电流并不是很大时，就可以使用倍压整流电路。
倍压整流：可以将较低的交流电压，用耐压较高的整流二极管和电容器，“整”出一个较高的直流电压。
一、倍压整流电路工作原理倍压整流电路主要是利用二极管单向导通(相当于开关)的特性和电容两端电压不能突变且可以存储能量的特性，使得能量逐步往后级输送，同时线路上的电压也逐渐升高，所以就有了二倍压、三倍压、多倍压整流电路。
但是由于倍压整流电路只是有二极管和电容组成，所以其只能用于低电流高电压的环境，不适合大电流和高电压的环境。
二、倍压整流电路分析2.1、二倍压整流电路图1 二倍压整流电路图1是一个简单的二倍压整流电路，其工作原理如下：1.在U1负半周时，UAB=-U2，二极管D26导通，D25截止，给电容C82充电，充电完成后，UC82=UCA=U2；2.U1从负半周变为正半周时，二极管D25导通，D26截止，此时C82和电源电压均向电容C85充电(电能从C82转移到C85)，即UC85=UDB=2*U2；3.U1再从正半周变为负半周时，二极管D26导通，C82被充电(补充电能)，D25截止，电容C85上的电压不变，即UC85=UDB=2*U2；后面电路将一直循环第2步和第3步，从而也使输出电压稳定在2*U2。
1.其实C85的电压无法在一个半周期内即充至二倍压，它必须在几个周期后才逐渐趋向于二倍压，为方便电路分析，后面电路也假设在分析周期内便达到倍压电压。
2.如果倍压电路前级没有类似变压器的隔离电路，要注意其浪涌电流的防护，以保护电路中的二极管。
3.如果电路中连接有负载RL，在步骤3过程中电容上的电压会有所下降，然后在步骤2中再通过前级充电补充，所以电路中会形成一定的纹波。
2.2、三倍压整流电路图2 三倍压整流电路图2是一个简单的三倍压整流电路，D24、D25、D26均为二极管(如1N4148)，C82、C83、C85均为耐压值合适的电容，其工作原理如下：1.在U1正半周时，UAB=U2，此时二极管D24导通，D26、D25均截止，给电容C83充电,充电完成后电容C83两端电压UC83=U2；2.U1从正半周变为负半周时，UAB=-U2，且电容C83两端电压不能发生突变，UCA=2*U2，此时二极管D26、D25导通，D24截止，给电容C82、C85充电，充电完成后电容C82两端电压UDA=2*U2，C85两端电压UEB=U2；3.U1再从负半周变为正半周，UAB=U2，同时遵循电容两端电压不能突变的原则，UDB=UDA+UAB=3*U2,所以D24、D25导通，D26截止，给电容C83、C85充电，充电完成后，C85两端电压UC85=3*U2，C83两端的电压为UC83=U2;4.U1从正半周变为负半周时，UAB=-U2，此时将重复步骤2、3，一直向后级输送电能，最终输出电压也将维持在3*U2,所以该电路是一个三倍压电路。
倍压整流电路是怎样的？
倍压整流电路是一种特殊的整流电路，通过适当设计电路可以实现对输入交流电压进行倍增的效果。
下面是倍压整流电路的基本原理和工作方式：
1. **基本原理**：
- 倍压整流电路利用整流器、滤波器和电容器的组合，实现对输入交流电压进行整流并将其平滑为直流电压。
- 通过适当设计电路参数，倍压整流电路可以实现输出直流电压的峰值是输入交流电压峰值的整数倍。
2. **工作方式**：
- 输入交流电压经过整流器（例如，二极管桥式整流电路）进行整流，将负半周的信号转换为正半周的信号。
- 经过整流后的信号通过滤波器（电感、电容器组成）去除波动，使其尽可能接近直流电压。
- 最后通过电容器存储，使输出电压更平稳，并且可以达到输入交流电压的倍增效果。
3. **优点**：
- 相比普通整流电路，倍压整流电路可以实现输出电压的峰值是输入电压峰值的整数倍，从而提高了输出电压的稳定性和可靠性。
- 在一些需要更高输出电压的应用中，倍压整流电路可以提供更可靠的解决方案。
4. **应用场景**：
- 倍压整流电路常用于需要较高直流电压输出的场合，例如电源适配器、直流电源等领域。
- 在一些特定的电子设备或实验中，倍压整流电路也可以提供满足需求的直流电压输出。
需要注意的是，在设计和使用倍压整流电路时，需要根据具体的应用需求选择合适的元器件和参数，以确保电路的可靠性和性能。
同时，还应注意电路的安全性和稳定性，避免过载、过压等问题，以确保电路正常工作和使用安全。
倍压整流电路的等效阻抗
倍压整流电路的等效阻抗
倍压整流电路的等效阻抗是输入交流电源端口的等效电阻。
倍压整流电路是一种电压加倍的整流电路，将输入的交流电压通过整流和滤波电路处理后，输出的直流电压是输入的交流电压的两倍。
在理想情况下，倍压整流电路的等效阻抗应该是无限大。
然而，在实际情况下，倍压整流电路会存在一些不完美的因素，例如二极管的正向压降、滤波电容的内阻等。
这些因素会导致电路的输出电压略小于输入电压的两倍。
因此，在实际情况下，倍压整流电路的等效阻抗是一个有限值。
具体数值取决于电路元件的参数和工作状态。
倍压整流电路，你理解其中的原理吗？二极管和电容又该怎么选？
倍压整流电路，你理解其中的原理吗？二极管和电容又该怎么选？顾名思义，倍压电路就是将电压成倍的提高上去，以得到我们需要的工作电压，电路主要有电容和二极管构成，成本低，效率高，常被应用在电流小，电压高的电路中。
二倍压整流电路正半周期电流流向：A→C1→D1→B，由于二极管单向导电特性，此时D2截止，电源给C1充电，电压和Vin相等（假设负载很大，且电源峰值为Vin）。
负半周期电流流向：B→C2→D2→C1→A，由于二极管单向导电特性，此时D1截止，电源和C1上的电压串联给电容C2充电，所以C2上的电压是2Vin。
所以，我们说这就是二倍压电路原理，也就是说，电压是约是输入电压的2倍！电容器C2两端的电压是经电容过滤后的半波信号，所以叫做半波倍压电路！二极管选择二极管应该考虑反向击穿电压，在上电路中，二极管上加的最大反向电压为2Vin，所以，二极管耐压应该为大于2Vin电容选择电容的容值：可根据公式计算：C=Q/U；I=dQ/dt————I=d（C*U）/dt=C*dU/dt；C=I*dt/dU；平时也可大致粗算时间常数按照3~5倍的电源的二分之一周期进行计算由RC=（3~5）*（T/2），若电源周期为50Hz,则，T=0.02S，此时，C=（3~5）*（0.02/2）/R，R为等效负载阻抗。
例如要得到输出为电流0.5A，电压20V时，等效阻抗为40欧姆。
电容耐压值耐压值根据电源输入电压值进行考虑，若输入电压的峰值为Vin，则电容上最大的电容C2上承受2Vin电压，所以耐压值只需大于2Vin 即可，注意，Vin是交流输入的峰值，若是有效值，可换算为峰值进行考虑。
三倍压，多倍压电路分析过程类似，在此不再赘述。
我是头脑有点热的电子君，日常更新电子生活与电子知识，欢迎大家评论交流！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倍压整流电路
倍压整流电路的实质是电荷泵。
最初由于核技术发展需要更高的电压来模拟人工核反应，于是在1932年由COCCROFT和WALTON提出了高压倍压电路，通常称为C-W倍压整流电路。
倍压整流电路有多种结构，各有优缺点。
常见电路如下：
这三个电路都是6倍压整流电路，各有特点。
我们通常称每2倍为一阶，用N 表示，上述电路都是3阶，即N=3。
如果希望输出电压极性不同，只要将所有的
二极管反向就可以了。
电路1的优点是每个电容上的电压不会超过变压器次级峰值电压U的两倍，即2U，所以可以选用耐压较低的电容。
缺点是电容是串联放电，纹波大。
电路2的优点是纹波小，缺点是对电容的耐压要求高，随着N的增大，电容的电压应力随之增加。
图中最后一个电容的电压达到了6U。
电路3是电路1的改进，优点是纹波比电路1小很多，电容电压应力不超过2U。
缺点是电路复杂。
下面以电路1为例简单说明工作原理：
当变压器次级输出为上正下负时，电流流向如图所示。
变压器向上臂三个电容充电储能。
当变压器次级输出为上负下正时，电流流向如图所示。
上臂电容通过变压器次级向下臂充电。
如果不带负载，稳态时，除了最左边的那个电容，其他每个电容上的电压为2U，所以总的输出电压为6U。
事实上，由于高阶倍压整流电路带载能力很差，输出很小的功率就会导致输出电压的大幅度跌落。
假设输出电流为I，每个电容的容量相同，为C，交流电源频率为f，则电压跌落为：
ΔU=I
6fC
（4N3+3N2+2N）
输出电压纹波为：(N+1)N I
4fC。
