Labview中的图像处理案例介绍
利用LabVIEW进行医疗影像处理和分析
利用LabVIEW进行医疗影像处理和分析1. 引言医疗影像处理和分析在现代医学中扮演着重要的角色。
随着医学技术的发展，大量的医学影像数据被产生和积累，而如何高效地处理和分析这些数据成为了一个迫切的问题。
本文将介绍如何利用LabVIEW 这一强大的工具进行医疗影像处理和分析，以助力医学研究和临床诊断。
2. 医疗影像处理的基本原理医疗影像处理包括图像获取、图像增强、图像分割和特征提取等步骤。
LabVIEW作为一种图形化编程工具，可以方便地实现这些处理过程。
利用图片控件和图形函数库，我们可以加载、显示和编辑医疗影像数据，并应用各种图像处理算法进行增强和分析。
3. 医疗影像处理的实例以CT图像增强为例，我们可以利用LabVIEW实现医疗影像的直方图均衡化、滤波和锐化等操作。
首先，我们通过文件对话框控件选择需要处理的CT图像文件，并将其加载到程序中。
然后，利用直方图均衡化算法增强图像的对比度，使得图像更加清晰。
接下来，我们可以应用不同的滤波器来去除噪声并平滑图像，如中值滤波和高斯滤波等。
最后，通过锐化算法，突出图像的边缘和细节，以提供更准确的诊断结果。
4. 医疗影像分析的基本流程医疗影像分析是指对医学影像数据进行定量分析，如肿瘤检测、器官分割和病灶定位等。
LabVIEW提供了丰富的图像分析工具和算法，可以快速完成这些任务。
通过选择适当的算法模块和配置其参数，我们可以在图形界面中完成复杂的影像分析任务，并得到准确的结果。
5. 医疗影像分析的实例以乳腺癌检测为例，我们可以利用LabVIEW进行乳腺影像的肿瘤检测和分割。
首先，我们加载乳腺X线摄影图像，并使用预处理算法去除背景干扰和噪声。
然后，利用形态学图像分析算法来提取乳腺肿瘤的特征，如形状、纹理和密度等。
接下来，我们可以应用分类算法（如支持向量机和人工神经网络）对图像进行分类，以完成乳腺癌的自动检测和定位。
6. 结论利用LabVIEW进行医疗影像处理和分析可以提高医学研究和临床诊断的效率和精确度。
使用LabVIEW进行像处理和模式识别

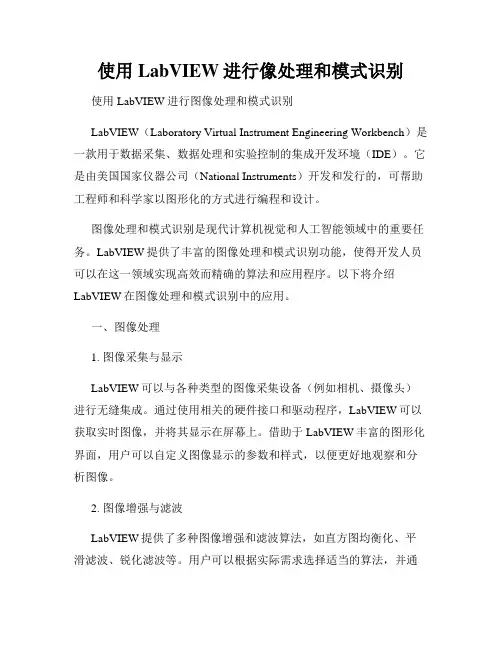

使用LabVIEW进行像处理和模式识别使用LabVIEW进行图像处理和模式识别LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款用于数据采集、数据处理和实验控制的集成开发环境（IDE）。
它是由美国国家仪器公司（National Instruments）开发和发行的，可帮助工程师和科学家以图形化的方式进行编程和设计。
图像处理和模式识别是现代计算机视觉和人工智能领域中的重要任务。
LabVIEW提供了丰富的图像处理和模式识别功能，使得开发人员可以在这一领域实现高效而精确的算法和应用程序。
以下将介绍LabVIEW在图像处理和模式识别中的应用。
一、图像处理1. 图像采集与显示LabVIEW可以与各种类型的图像采集设备（例如相机、摄像头）进行无缝集成。
通过使用相关的硬件接口和驱动程序，LabVIEW可以获取实时图像，并将其显示在屏幕上。
借助于LabVIEW丰富的图形化界面，用户可以自定义图像显示的参数和样式，以便更好地观察和分析图像。
2. 图像增强与滤波LabVIEW提供了多种图像增强和滤波算法，如直方图均衡化、平滑滤波、锐化滤波等。
用户可以根据实际需求选择适当的算法，并通过图形交互界面调整相关参数。
LabVIEW还支持自定义滤波器的设计和应用，使得用户可以根据特定应用的要求进行图像处理。
3. 特征提取与边缘检测在图像处理中，特征提取和边缘检测是常用的技术。
LabVIEW提供了多种特征提取和边缘检测的函数模块，如Sobel算子、Canny算法等。
用户可以通过简单的拖拽和连接方式，构建自己的图像处理流程，并实时观察结果。
同时，LabVIEW还支持对提取的特征进行二值化、二次处理等操作，以便更好地满足不同的应用需求。
二、模式识别1. 模式匹配与分类模式匹配和分类是模式识别的核心内容。
LabVIEW提供了强大的模式匹配和分类算法库，如支持向量机、神经网络等。
Labview中的图像处理案例介绍
Labview中的图像处理案例介绍发布时间：2016-01-07 之前我们介绍了MV-EM130M工业相机的实时图像获取方法，本文再结合labview的图像处理函数给出一种简单的图像处理VI。
此处的图像处理包括对图像进行采样，找出与采样点相同的图像。
为了找出各种角度放置的采样点，在查找的同时对图像进行了360°的翻转，这样可以找出图像上所有相同点。
由于软件的运行比较复杂，数据的采集又是实时的，要求处理速度比较快，所以要对其进行整体设计，合理安排控件的调用和执行顺序。
本程序中采用了一个大循环，保持程序的持续运行。
在内部再调用一个顺序结构来控制程序的执行顺序，这样可以保证程序按编程者的思路进行。
图像采集&整个程序流程图读取了图像数据后，还要设置查找的像素。
这里通过一个光标选择函数来实现。
先用函数IMAQ Setup Learn Pattern 2来设置需要记录的各项，然后再用IMAQ Extract函数进行光标设置。
这样就记录了此光标区域的图像数据。
设置查找像素这里用一个条件结构来控制是否进入记录像素的程序，也就是当选择了要记录的像素后，才进入此分支程序。
在这一分支程序中，又利用了一个顺序结构，这样提高了程序运行的效率。
复位记录按钮当设置完以上要查找的像素后，就可以在需要的图片中查找此像素。
为了查找有用的像素，在选择了“开始查找”后，要先读取上面标记的像素，再进行查找。
此处程序的设计中，也是先运行一个条件结构，再运行顺序结构，按顺序执行程序。
读取选择的像素当读取像素后，利用顺序结构在第二帧的图像中继续查找。
在这一帧中放置了一个循环，并限制循环次数为4。
此时先用一个IMAQ Rotate对图像进行翻转，每次翻转90°。
这样就可以在循环4次时翻转一周，对图像上各个角度的像素进行查找。
再把图像送到IMAQ Match Pattern 2函数，对其进行查找。
通过此函数直接输出找到的像素信息的数组。
(完整版)LabVIEW图像处理
10.2 利用LabVIEW进行图像采集与处理利用LabVIEW进行图像处理是一个非常重要的应用。
在许多行业中采用图像的采集和识别来进行判断、控制，使操作更加精确，具有可信度、人性化、智能化。
本节将讲解利用LabVIEW进行图像采集和处理的实例。
10.2.1 图像处理介绍图像处理也可以称作视觉处理。
LabVIEW提供了多种图像处理的方法。
其中NI 公司的视觉采集软件提供的驱动和函数，既能够从数千种连接到 NI 帧接收器上的不同相机上采集图像，也能够从连接在PC、PXI系统或笔记本计算机上标准端口的IEEE 1394和千兆位以太网视觉相机采集图像。
LabVIEW中的视觉开发模块作为强大的机器视觉处理库，配有各类函数，其中包括：边缘检测、颗粒分析、光学字符识别和验证、一维和二维代码支持、几何与模式匹配、颜色工具。
该模块可与NI公司的所有软件、C++、Microsoft Visua l Basic、Microsoft .NET 相互调用，为用户提供了相当便利的操作。
用户可通过视觉开发模块的同步功能，实现与运动或数据采集测量的同步。
NI公司提供的图像处理软件包Vision 8.5.1 Acquisition Software ，是专门为LabVIEW 8.5服务的。
它可以在LabVIEW 8.5中完成各种关于图像处理、视觉运行的控制。
10.2.2 实例内容说明本实例主要完成通过USB摄像头采集图像，并经过一些运算对图像进行数据分析。
在实例中用采集到的图片作样本，让系统认识一个像素，然后开始自动查找图像中的相同像素，查找时还要对图片进行翻转，以全面找到相同的像素，最后再标注出这些点的中心位置和点数。
10.2.3 Vision安装与介绍本例主要通过Vision 8.5.1 Acquisition Software软件包来实现。
Vision 8.5.1 Acquisition Software软件包是一种专门的图像处理软件，需要单独安装。
应用LabVIEW处理动态图片

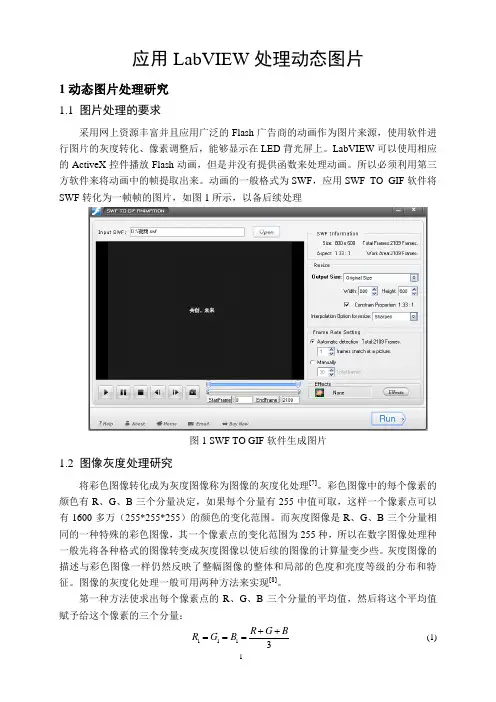

应用LabVIEW 处理动态图片1动态图片处理研究1.1 图片处理的要求采用网上资源丰富并且应用广泛的Flash 广告商的动画作为图片来源，使用软件进行图片的灰度转化、像素调整后，能够显示在LED 背光屏上。
LabVIEW 可以使用相应的ActiveX 控件播放Flash 动画，但是并没有提供函数来处理动画。
所以必须利用第三方软件来将动画中的帧提取出来。
动画的一般格式为SWF ，应用SWF TO GIF 软件将SWF 转化为一帧帧的图片，如图1所示，以备后续处理图1 SWF TO GIF 软件生成图片1.2 图像灰度处理研究将彩色图像转化成为灰度图像称为图像的灰度化处理[7]。
彩色图像中的每个像素的颜色有R 、G 、B 三个分量决定，如果每个分量有255中值可取，这样一个像素点可以有1600多万（255*255*255）的颜色的变化范围。
而灰度图像是R 、G 、B 三个分量相同的一种特殊的彩色图像，其一个像素点的变化范围为255种，所以在数字图像处理种一般先将各种格式的图像转变成灰度图像以使后续的图像的计算量变少些。
灰度图像的描述与彩色图像一样仍然反映了整幅图像的整体和局部的色度和亮度等级的分布和特征。
图像的灰度化处理一般可用两种方法来实现[8]。
第一种方法使求出每个像素点的R 、G 、B 三个分量的平均值，然后将这个平均值赋予给这个像素的三个分量：3111B G R B G R ++=== (1)第二种方法是根据YUV的颜色空间中，Y的分量的物理意义是点的亮度，由该值反映亮度等级，根据RGB和YUV颜色空间的变化关系可建立亮度Y与R、G、B三个颜色分量的对应：Y=0.3R+0.59G+0.11B(2) 这个亮度值可以表达图像的灰度值。
1.3 图像处理流程图下面将按照如图2所示的流程图做细致的处理。
图2 动态图片提取流程图1.4 图像读取首先创建一个文件路径，并且与递归文件列表VI相连接，这样就可以打开只存在图片的文件夹，为每个图片建立索引，计算图片个数。
LabVIEW中的医学像处理与分析
LabVIEW中的医学像处理与分析LabVIEW中的医学图像处理与分析近年来，随着数字图像处理技术的不断发展，医学图像处理与分析在医疗领域中的应用日益广泛。
LabVIEW作为一种强大的图像处理与分析开发环境，为医学图像处理与分析提供了极大的便利和灵活性。
本文将探讨LabVIEW在医学图像处理与分析中的应用。
一、LabVIEW的特点及优势LabVIEW是一种基于G语言的可视化编程语言，其具有直观的可视化界面和高度可定制的功能，使得医学图像处理与分析的开发变得更加简单和高效。
LabVIEW还支持多种数据交互方式，如图像采集、实时显示、数据存储等，为医学图像处理与分析提供了全方位的支持。
二、医学图像处理与分析的应用领域1. 医学影像诊断医学影像在临床诊断中发挥着重要的作用。
通过LabVIEW可以实现医学图像的去噪、增强、分割等处理，提高图像质量，帮助医生更准确地诊断疾病。
2. 病变检测与分析利用LabVIEW的特点和功能，可以开发出各种疾病病变检测与分析的算法，如肿瘤检测、器官表面的病变检测等，帮助医生更早地发现病变并进行及时的治疗。
3. 医学影像处理的追踪与跟踪通过LabVIEW的实时图像采集功能，可以实现对医学影像的追踪与跟踪，如心脏运动追踪、血管追踪等，帮助医生更好地了解病情及治疗效果。
4. 医学图像的三维重建LabVIEW提供了丰富的工具和函数库，可以实现医学图像的三维重建和可视化，如CT、MRI等医学影像的三维重建，为医生提供更详细的解剖结构信息。
三、LabVIEW在医学图像处理与分析中的实例分析以医学影像诊断为例，通过LabVIEW可以实现对医学影像进行灰度变换、直方图均衡化、滤波等处理，以提高影像的质量和对比度。
同时，LabVIEW还支持对多个医学影像进行批量处理和分析，使医生能够更高效地处理大量的医学影像数据。
四、LabVIEW在医学图像处理与分析中的挑战与展望虽然LabVIEW在医学图像处理与分析中具有很大的优势和潜力，但在实际应用中还面临一些挑战。
LabVIEW在医学影像处理与疾病诊断中的应用案例分析
LabVIEW在医学影像处理与疾病诊断中的应用案例分析1. 引言医学影像处理技术在现代医疗领域中扮演着重要的角色。
LabVIEW作为一种强大的可视化编程语言和开发环境，被广泛应用于医学影像处理与疾病诊断领域。
本文将通过深入分析一些实际案例，探讨LabVIEW在医学影像处理与疾病诊断中的应用。
2. 案例一：基于LabVIEW的医学图像分割医学图像分割是从医学影像中提取感兴趣区域的一项重要任务。
在某医院的恶性肿瘤诊断中，研究人员使用LabVIEW编写了一套图像分割算法。
首先，他们采集了大量的胸部CT扫描图像。
然后，利用LabVIEW的图像处理模块进行预处理，如去噪、平滑等。
接下来，他们设计了一种基于图像强度阈值分割的算法，使用LabVIEW中的图像处理函数进行实现。
最后，经过验证和评估，该算法在肿瘤识别上取得了优秀的效果。
3. 案例二：利用LabVIEW进行疾病诊断在某个心血管疾病的早期诊断中，研究人员利用LabVIEW开发了一个系统。
该系统通过分析患者的心电图数据，实现对心脏异常信号的检测。
首先，他们使用LabVIEW进行数据采集，获取到大量的心电图数据。
然后，利用LabVIEW的信号处理模块进行数据预处理，如滤波、降噪等。
接着，他们运用LabVIEW中的模式识别算法，对心电图进行特征提取和分类。
最后，系统通过与已知心脏异常样本进行对比，实现对心脏疾病的诊断。
4. 案例三：基于LabVIEW的脑部MRI图像分析脑部MRI图像在脑部疾病诊断中具有重要意义。
在某个神经科研究实验室中，研究人员利用LabVIEW设计了一个脑部MRI图像分析系统。
他们首先采集了大量的脑部MRI图像，然后使用LabVIEW进行预处理，包括图像增强、去除噪声等。
接着，他们利用LabVIEW中的图像分析工具，进行脑部结构识别和分割，如脑室、脑皮层等。
最后，他们通过与已知疾病样本进行对比分析，实现对脑部疾病的诊断和分析。
5. 结论通过以上案例的分析可以看出，LabVIEW在医学影像处理与疾病诊断中发挥了重要的作用。
如何利用LabVIEW进行像处理和计算机视觉
如何利用LabVIEW进行像处理和计算机视觉如何利用LabVIEW进行图像处理和计算机视觉LabVIEW是一款功能强大且易于使用的图形化编程环境，广泛应用于各种工程领域。
在数字图像处理和计算机视觉方面，LabVIEW也提供了丰富的工具和函数，使得图像处理和计算机视觉的实现变得简单高效。
本文将介绍如何利用LabVIEW进行图像处理和计算机视觉，为初学者提供一些基础知识和实际操作案例。
一、LabVIEW图像处理工具简介LabVIEW提供了一系列强大的图像处理工具，包括滤波、边缘检测、直方图均衡化等。
这些工具可以帮助我们对图像进行增强、去噪、边缘提取等各种操作。
通过使用这些工具，我们可以改善图像质量，提取出感兴趣的信息，为后续的计算机视觉任务打下基础。
二、LabVIEW计算机视觉工具简介LabVIEW还提供了各种计算机视觉工具，如特征提取、对象检测、运动跟踪等功能。
这些工具可以帮助我们识别、跟踪、测量图像中的对象。
例如，通过特征提取，我们可以提取出图像中的边缘、角点等特征，从而实现目标检测和识别；通过运动跟踪，我们可以实现对运动物体的跟踪和定位。
三、LabVIEW图像处理和计算机视觉案例分析为了更好地理解和学习LabVIEW的图像处理和计算机视觉功能，我们可以结合一些实际案例进行分析。
1. 图像增强假设我们需要改善一幅模糊图像的质量，使其更加清晰。
我们可以使用LabVIEW提供的滤波工具进行模糊图像的去噪和增强。
首先，我们可以选择适当的滤波算法，如均值滤波、中值滤波等，对图像进行滤波处理；然后，我们可以利用直方图均衡化来增强图像的对比度，使图像更加清晰明亮。
2. 对象检测假设我们需要在一张图像中检测出目标对象的位置。
我们可以利用LabVIEW提供的特征提取工具，找到目标对象的特征点或特征线；然后，通过特征匹配，可以确定目标对象的位置和方向。
通过这种方式，我们可以实现对目标对象的自动检测和定位。
3. 运动跟踪假设我们需要实现对运动物体的跟踪和定位。
labview的imaq例子
labview的imaq例子
LabVIEW的IMAQ（Image Acquisition）模块是用于图像处理和分析的模块之一，主要用于图像采集、处理和分析。
在LabVIEW中，可以通过IMAQ模块来实现各种图像处理和分析的应用。
以下是几个IMAQ 的例子：
1. 图像处理例子：通过IMAQ模块对图像进行处理，比如调整亮度、对比度、增强图像细节等。
2. 图像分析例子：通过IMAQ模块对图像进行分析，比如检测图像中的目标、计算图像的特征等。
3. 视觉检测例子：通过IMAQ模块实现视觉检测应用，比如检测物体的位置、大小、形状等。
4. 工业检测例子：通过IMAQ模块实现工业检测应用，比如检测产品的质量、缺陷等。
在LabVIEW中，可以通过打开Examples菜单来查看各种示例程序，其中包括IMAQ模块的示例程序。
可以选择适合自己的应用示例，并进行相应的修改和调整。
LabVIEW中的嵌入式像处理和视觉导航
LabVIEW中的嵌入式像处理和视觉导航LabVIEW中的嵌入式图像处理与视觉导航嵌入式系统是一种将软件与硬件相结合的系统，旨在进行特定的控制和处理任务。
LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款图形化编程语言和开发环境，广泛应用于嵌入式系统领域。
在LabVIEW中，嵌入式图像处理和视觉导航是相对常见的应用领域，本文将深入探讨其原理和应用。
一、嵌入式图像处理1.1 图像处理的基本概念图像处理是指对数字图像进行操作、改变和增强的过程。
在嵌入式系统中，由于计算资源和硬件限制，图像处理通常需要采用特定算法和技术来实现实时性和资源效率。
1.2 LabVIEW中的图像处理工具集LabVIEW提供了丰富的图像处理工具集，包括图像获取、滤波、边缘检测、模式匹配等功能模块。
通过这些工具集，开发者可以快速实现对图像的处理和分析，实现各种图像处理应用。
1.3 嵌入式图像处理的应用案例嵌入式图像处理在各个行业中都有广泛应用。
例如，在智能监控系统中，通过嵌入式图像处理技术可以实现人脸识别、目标跟踪等功能；在无人驾驶领域，图像处理可以用于障碍物检测和道路识别等任务。
这些案例都展示了嵌入式图像处理在提高安全性和效率方面的巨大潜力。
二、视觉导航2.1 视觉导航的基本概念视觉导航是指利用视觉信息进行导航和定位的过程。
在嵌入式系统中，视觉导航通常依赖于摄像头或其他传感器采集实时图像，并通过图像处理和分析技术实现对位置和环境的感知。
2.2 LabVIEW中的视觉导航工具集LabVIEW提供了全面的视觉导航工具集，包括图像采集与处理、特征提取与识别、定位与建模等模块。
通过这些工具集，开发者可以灵活构建视觉导航系统，满足不同应用场景的需求。
2.3 嵌入式视觉导航的应用案例嵌入式视觉导航在无人机、机器人等领域有着广泛应用。
例如，在无人机领域，视觉导航可以实现对地面目标的跟踪和避障；在机器人领域，视觉导航可以用于室内定位和地图构建。
LabVIEW在视频像处理中的应用案例分析
LabVIEW在视频像处理中的应用案例分析LabVIEW在视频图像处理中的应用案例分析随着数字图像的广泛应用，视频图像处理成为了一个热门的技术领域。
LabVIEW作为一种功能强大的可视化编程语言和开发环境，提供了丰富的工具和库，使其成为了视频图像处理的理想选择。
本文将分析几个LabVIEW在视频图像处理中的应用案例，展示其强大的功能和优势。
案例一：人脸识别人脸识别是一种广泛应用于安全监控、人脸支付等领域的技术。
使用LabVIEW，可以轻松实现人脸识别算法的开发和优化。
通过调用Vision模块中的人脸检测和特征提取函数，结合机器学习算法，可以快速准确地识别出图像中的人脸，并进行实时跟踪和识别。
LabVIEW 的可视化编程环境使得算法的调试和优化变得简单直观，大大提高了开发效率。
案例二：目标跟踪目标跟踪是视频监控、机器视觉等领域中的重要任务。
LabVIEW 提供了多种目标跟踪算法的库，包括常见的卡尔曼滤波器、粒子滤波器等。
通过将视频输入与目标跟踪算法相连接，可以实时跟踪和定位感兴趣的目标。
LabVIEW的并行计算能力和优化算法的灵活性，使得目标跟踪系统具备高性能和高精度的特点。
案例三：实时图像增强在工业检测、医学影像等领域，对于实时图像质量的增强有着极高的要求。
LabVIEW提供了一系列的图像增强函数和工具，可以实时改善图像的对比度、亮度、锐度等特性，从而提高图像的清晰度和可视化效果。
此外，LabVIEW还支持基于图像处理的实时显示和反馈，使得图像增强系统具备实时性和交互性。
案例四：运动检测运动检测是一种广泛应用于视频监控、智能交通等领域的技术。
利用LabVIEW的视频输入和处理模块，结合运动检测算法，可以实时检测出图像中的运动物体，并进行跟踪和分析。
LabVIEW提供了丰富的运动检测函数和算法，可以满足不同场景下的需求。
同时，LabVIEW 的图形界面和数据可视化功能，使得运动检测结果可以直观地展示和分析。
LabVIEW像处理与机器视觉实现自动检测
LabVIEW像处理与机器视觉实现自动检测LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的集成化开发环境和系统设计平台。
它能够实现各种各样的实时数据采集、信号处理、控制和模拟等功能。
在工业自动化领域中，LabVIEW被广泛应用于自动检测和机器视觉技术的实现。
一、LabVIEW在自动检测中的应用LabVIEW作为一种高度可定制和灵活的编程语言，为自动检测提供了强大的支持。
通过编写LabVIEW代码，可以方便地实现各种自动化检测任务，如传感器数据的采集与分析、系统状态的监测和报警、故障诊断等。
LabVIEW提供了丰富的图形化编程工具和函数库，使得开发者能够直观地设计检测系统的流程和逻辑，减少了传统编程语言的学习和编码难度。
二、LabVIEW在机器视觉中的应用机器视觉是一种通过相机和计算机视觉算法来模拟人眼视觉并进行图像分析和处理的技术。
LabVIEW提供了强大的图像处理和机器视觉工具包，可以方便地实现各种视觉任务，如目标检测、边缘检测、图像分割等。
同时，LabVIEW还支持各种常用的图像文件格式，如BMP、JPEG、PNG等，方便图像的读取和保存。
三、LabVIEW在自动检测与机器视觉的结合自动检测和机器视觉在某些应用场景下需要结合起来，以实现更高效、准确的检测功能。
LabVIEW提供了全面的图形化编程工具和函数库，使得开发者能够方便地将自动检测和机器视觉技术相结合。
例如，在工业生产线上，通过使用相机和图像处理算法，可以实时地检测产品的质量和缺陷，并及时进行报警和处理。
借助于LabVIEW的强大功能，开发者可以快速搭建这样的系统，并进行灵活的调试和优化。
四、LabVIEW在自动检测与机器视觉实现中的案例研究以下是一个基于LabVIEW的自动检测与机器视觉实现的案例研究：案例描述：某工厂生产线上有一道质量检测环节，需要对产品的外观缺陷进行检测。
应用的LabVIEW处理动态图片
应用的LabVIEW处理动态图片应用LabVIEW处理动态图片1动态图片处理研究1.1 图片处理的要求采用网上资源丰富并且应用广泛的Flash广告商的动画作为图片来源，使用软件进行图片的灰度转化、像素调整后，能够显示在LED背光屏上。
LabVIEW可以使用相应的ActiveX控件播放Flash动画，但是并没有提供函数来处理动画。
所以必须利用第三方软件来将动画中的帧提取出来。
动画的一般格式为SWF，应用SWF TO GIF软件将SWF转化为一帧帧的图片，如图1所示，以备后续处理图1 SWF TO GIF软件生成图片1.2 图像灰度处理研究将彩色图像转化成为灰度图像称为图像的灰度化处理[7]。
彩色图像中的每个像素的颜色有R、G、B三个分量决定，如果每个分量有255中值可取，这样一个像素点可以有1600多万（255*255*255）的颜色的变化范围。
而灰度图像是R、G、B三个分量相同的一种特殊的彩色图像，其一个像素点的变化范围为255种，所以在数字图像处理种一般先将各种格式的图像转变成灰度图像以使后续的图像的计算量变少些。
灰度图像的描述与彩色图像一样仍然反映了整幅图像的整体和局部的色度和亮度等级的分布和特征。
图像的灰度化处理一般可用两种方法来实现[8]。
第一种方法使求出每个像素点的R 、G 、B 三个分量的平均值，然后将这个平均值赋予给这个像素的三个分量：3111B G R B G R ++=== (1)第二种方法是根据YUV 的颜色空间中，Y 的分量的物理意义是点的亮度，由该值反映亮度等级，根据RGB 和YUV 颜色空间的变化关系可建立亮度Y 与R 、G 、B 三个颜色分量的对应：Y=0.3R+0.59G+0.11B (2)这个亮度值可以表达图像的灰度值。
1.3 图像处理流程图下面将按照如图2所示的流程图做细致的处理。
图2 动态图片提取流程图1.4 图像读取首先创建一个文件路径，并且与递归文件列表VI相连接，这样就可以打开只存在图片的文件夹，为每个图片建立索引，计算图片个数。
LabVIEW图像滤波应用案例
LabVIEW图像滤波应用案例LabVIEW图像滤波应用案例图像滤波是数字图像处理中常用的技术之一，它可以通过改变图像的像素值来改善图像的质量和清晰度。
LabVIEW是一个强大的工具，可以用于图像处理和分析，下面将介绍一个基于LabVIEW的图像滤波应用案例，以帮助读者了解图像滤波的步骤和过程。
第一步：准备工作在进行图像滤波之前，我们需要准备一些必要的工作。
首先，我们需要安装LabVIEW软件，并确保已经安装了图像处理和分析工具包。
其次，我们需要选择一张需要滤波的图像。
可以选择任何一张你感兴趣的图像，例如景观照片或实验室的样本图像。
最后，我们需要打开LabVIEW软件并创建一个新的VI （Virtual Instrument）来进行图像滤波。
第二步：导入图像在LabVIEW中，我们可以使用"Read Image File"函数来导入我们选择的图像。
这个函数将读取图像文件并将其加载到我们的VI中。
我们可以选择将图像保存为一个变量，以便我们可以在后续的步骤中使用它。
第三步：选择滤波器在图像滤波中，我们可以选择不同类型的滤波器来改变图像的外观和质量。
常见的滤波器类型包括平滑滤波器、边缘检测滤波器和锐化滤波器等。
根据不同的应用需求，我们可以选择合适的滤波器来对图像进行处理。
第四步：应用滤波器在LabVIEW中，我们可以使用"Filter 2D Image"函数来应用滤波器。
这个函数将根据我们选择的滤波器类型和参数来处理图像。
我们可以将之前导入的图像作为输入，并选择适当的滤波器类型。
然后，我们可以调整滤波器的参数，如滤波器的大小和强度等。
第五步：显示滤波后的图像在应用滤波器之后，我们可以使用"Display Image"函数来显示滤波后的图像。
这个函数将把处理后的图像显示在LabVIEW的图像显示区域中。
我们可以通过调整显示参数来改变图像的外观和质量，例如调整亮度、对比度和颜色等。
LabVIEW中的像处理和分析
LabVIEW中的像处理和分析LabVIEW中的图像处理和分析在现代科学和工程领域，图像处理和分析技术的应用越来越广泛。
LabVIEW作为一种强大的开发平台，不仅提供了丰富的图像处理工具，还能轻松地进行图像分析。
本文将介绍LabVIEW中的图像处理和分析功能，以及如何使用LabVIEW进行图像处理和分析的实例。
一、LabVIEW中的图像处理工具LabVIEW提供了一系列用于图像处理的工具和函数，这些工具可以用于图像增强、滤波、分割、检测以及特征提取等。
下面将介绍几个常用的图像处理工具：1. 图像滤波LabVIEW中的滤波功能可以对图像进行平滑、锐化、边缘增强等处理。
通过选择不同的滤波算法和参数，可以根据实际需求对图像进行不同的处理。
2. 图像分割图像分割是将图像划分为若干个互不重叠的区域或物体的过程。
LabVIEW中提供了多种图像分割算法，如阈值分割、区域生长等。
这些算法可以根据不同的图像特征和需求，将图像进行有效的分割。
3. 特征提取在图像分析和识别中，特征提取是非常重要的一步。
LabVIEW提供了多种特征提取的函数和工具，可以从图像中提取出轮廓、纹理、颜色等特征。
这些特征可以用于图像分类、目标识别等应用。
二、LabVIEW中的图像分析功能除了图像处理工具，LabVIEW还提供了丰富的图像分析功能，可以对图像中的数据进行统计、计算、测量和分析。
下面将介绍几个常用的图像分析功能：1. 直方图分析直方图是图像中灰度级的分布情况统计图，反映了图像的亮度分布情况。
LabVIEW中的直方图分析功能可以对图像的直方图进行统计和计算，帮助用户了解图像的灰度级分布情况。
2. 边缘检测边缘检测是图像处理和分析中的一个重要任务，可以用于目标检测和图像分割等应用。
LabVIEW提供了多种边缘检测算法，如Sobel算子、Canny算子等。
用户可以根据需要选择不同的算法进行边缘检测。
3. 形态学分析形态学是图像处理中的一种数学方法，用于分析和处理图像中的形状和结构特征。
以数字图像处理为项目背景的labview教学实践
以数字图像处理为项日背景的l abvi ew夏建春陈贤(常州纺织服装职业技术学院，江苏常州213164)教育教学教学实践脯要]本文主要针对1如vi ew教学中存在着缺乏实际应用背景难以激发学生的学习兴趣，提出以数字图像处理作为l a b、，j e w教学的项目支撑。
本文提到数字图像盘哩的图像采集简便，处理的技术手段多，数据表现直观等优势与l ab们ew相结合，能够增加学生的学习兴趣，更加理解l ab“ew的数据结构、程序结构以及工作方式。
陕键词】数字图像处理；项目教学；l a bvi ew教学Lab vi ew(Labo r at o f y V i r t ual l n st r um e nt E ngi ne er i ng W or k—bench)是一种用图标代替文本行创建应用程序的图形化编程语言。
Labvi ew广泛地被工业界、学术界和研究实验室所接受，I abvi ew的教学越来越受到关注。
在l a bvi e w教学过程中，往往注重于知识点的讲授，针对解决的问题也是传统的算法验证，学生常常难以理解。
同时在学习采集数据时，往往采用模拟的数据，因此本文认为l abvi e w的教学要有一定的实际应用背景支撑。
而本文也认为以数字图像处理技术作为项目教学可以为l abvi ew 教学实践提供实际应用的支持。
一、L a bvi ew以图像处理问题为项目的可行性数字图像处理(D i g晒l I m a ge Proce ss i ng)又称为计算机图像处理，它是指将图像信号转换成数字信号并利用计算机对其进行处理的过程。
而Labvi ew可以成为数字图像处理的平台。
Labvi ew在处理图像上是存在优势的，Ia bvi e w提供了强大的图形图像处理函数库，编程者可以直接将自己的思路用图形表达出来。
(一)图像处理在hb、，i ew的数据直观建L a bvi e w的数据表达方式比较的丰富，在教学中可以将这些直观化的数据用以一维数组的方式进行表达，也可以进行数组的维数重组，进行二维数组的表达，也可以采用图表的方式表达，也可以直接图像的形式表达出来，因此在进行完图像处理后的数据，可以快速的查看运算结果来进行验证，并加深学生对I abvi ew数据处理的理解。
使用LabVIEW进行像处理实现像分析和识别
使用LabVIEW进行像处理实现像分析和识别使用LabVIEW进行图像处理：实现图像分析和识别一、引言图像处理是一种处理数字图像的技术，它涉及改善图像质量、提取图像信息和实现图像识别等领域。
LabVIEW是一款强大的图形化编程软件，可用于快速开发和调试各种图像处理算法。
本文将介绍如何使用LabVIEW进行图像处理，实现图像分析和识别。
二、LabVIEW的基本概念1. VI（Virtual Instrument，虚拟仪器）：在LabVIEW中，VI是指包含各种图形和功能块的图形化编程程序。
我们可以通过组合这些块来编写图像处理程序。
2. 数据流编程：LabVIEW采用数据流的编程方式，即将数据作为控制流经过图形块进行处理。
数据流从左到右流动，通过连接输入与输出来传递数据。
三、图像处理的基础1. 图像的加载和显示：使用LabVIEW的图像处理模块，可以加载图像文件并将其显示在界面上。
我们可以选择常见的图像格式如JPEG、BMP等。
2. 灰度化处理：将图像转换为灰度图像是图像处理的一项基本操作。
通过计算每个像素的亮度值，可以得到图像的灰度表示。
3. 图像平滑：通过滤波等操作，可以对图像进行平滑处理，减少噪声干扰。
常见的平滑方法包括均值滤波和高斯滤波。
4. 边缘检测：在图像处理中，边缘提取是非常重要的操作。
可以使用Sobel算子或Canny算子等方法来检测图像中的边缘。
四、图像分析和识别1. 目标检测：通过图像处理算法，可以实现目标检测。
例如，可以使用背景差分法来检测运动目标。
2. 物体计数：对于一幅图像中的小物体，可以通过形态学操作和阈值分割等方法进行计数。
3. 字符识别：对于包含文字的图像，可以使用OCR（Optical Character Recognition，光学字符识别）算法进行识别。
五、LabVIEW的图像处理工具1. 图像滤波：LabVIEW提供了多种图像滤波的工具箱，如模板滤波、中值滤波等。
LabVIEW在科学研究中的应用案例分享
LabVIEW在科学研究中的应用案例分享在科学研究中，实验室视觉编程语言（LabVIEW）作为一种功能强大的软件平台，已经被广泛应用于各个领域。
其可以帮助研究人员快速搭建实验环境，进行数据采集、处理和分析，大大提高了科研工作的效率。
本文将分享几个LabVIEW在科学研究中的应用案例，并探讨其优势和应用前景。
一、生物医学领域中的应用案例在生物医学领域，LabVIEW被用于细胞培养的自动监控和控制系统。
通过使用LabVIEW编写的程序，可以实时监测培养箱内的温度、湿度、pH值等参数，并根据预定的条件自动进行调整和控制。
这种系统可以保持培养箱内环境的稳定性，提供良好的生长条件，为细胞实验提供可靠的基础。
此外，在生物医学影像领域，LabVIEW也发挥了重要作用。
研究人员可以利用LabVIEW开发智能图像处理系统，提高影像诊断的准确性和实时性。
例如，通过图像处理算法分析医学影像数据，可以实现自动检测和定位病灶的功能。
这种应用极大地方便了医生在医学影像诊断中的工作，并加快了疾病的筛查和治疗过程。
二、物理实验中的应用案例在物理研究中，LabVIEW被广泛应用于实验数据的采集、处理和分析。
通过LabVIEW编写的程序，可以实时采集传感器数据，并将其显示在电脑屏幕上。
研究人员可以利用这些数据进行实验结果分析，并进行进一步的数据处理。
相比传统的手动记录数据的方法，LabVIEW能够大大提高实验的准确性和实验效率。
一个典型的应用案例是光学实验中的干涉仪测量。
利用LabVIEW 编写的程序，可以实时读取干涉仪接收到的数据，并通过计算得到物体的光程差。
这样，研究人员可以更加方便地进行实验数据的分析和处理，从而更准确地得到实验结果。
三、工程领域中的应用案例在工程领域，LabVIEW被广泛应用于自动化控制系统。
通过使用LabVIEW开发控制软件，可以实现对工程设备和系统的实时监控和控制。
例如，利用LabVIEW可以开发智能交通管控系统，实时监测交通流量并自动调整信号灯的时间间隔，从而提高交通效率。
基于Labview的图像采集与处理
目前工作成果：一、USB图像获取USB设备在正常工作以前，第一件要做的事就是枚举，所以在USB摄像头进行初始化之前，需要先枚举系统中的USB设备。
（1）基于USB的S nap采集图像程序运行结果：此程序只能采集一帧图像，不能连续采集。
将采集图像函数放入循环中就可连续采集。
循环中的可以计算循环一次所用的时间，运行发现用Sn ap采集图像时它的采集速率比较低。
运行程序时移动摄像头可以清楚的看到所采集的图像有时比较模糊。
（2）基于USB的G rab采集图像运行程序之后发现摄像头采集图像的速率明显提高。
二、图像处理1、图像灰度处理（1）基本原理将彩色图像转化成为灰度图像的过程成为图像的灰度化处理。
彩色图像中的每个像素的颜色有R、G、B三个分量决定，而每个分量有255中值可取，这样一个像素点可以有1600多万（255*255*255）的颜色的变化范围。
而灰度图像是R、G、B三个分量相同的一种特殊的彩色图像，其一个像素点的变化范围为255种，所以在数字图像处理种一般先将各种格式的图像转变成灰度图像以使后续的图像的计算量变得少一些。
灰度图像的描述与彩色图像一样仍然反映了整幅图像的整体和局部的色度和亮度等级的分布和特征。
图像的灰度化处理可用两种方法来实现。
第一种方法使求出每个像素点的R、G、B三个分量的平均值，然后将这个平均值赋予给这个像素的三个分量。
第二种方法是根据YUV的颜色空间中，Y的分量的物理意义是点的亮度，由该值反映亮度等级，根据RGB和Y U V颜色空间的变化关系可建立亮度Y与R、G、B三个颜色分量的对应：Y=0.3R+0.59G+0.11B，以这个亮度值表达图像的灰度值。
（2）labview中图像灰度处理程序框图处理结果：2、图像二值化处理（1）基本原理图像的二值化处理就是讲图像上的点的灰度置为0或255，也就是讲整个图像呈现出明显的黑白效果。
LabVIEW与医学影像处理实现高效的医学像分析
LabVIEW与医学影像处理实现高效的医学像分析LabVIEW是一种基于图形化编程的开发环境，适用于各种领域的数据采集、处理和分析。
在医学影像处理领域，LabVIEW的强大功能被广泛应用于高效的医学像分析。
本文将介绍LabVIEW在医学影像处理中的应用以及通过LabVIEW实现高效的医学像分析的方法。
一、LabVIEW在医学影像处理中的应用1. 数据采集与预处理医学影像数据的采集是医学像分析的第一步。
LabVIEW提供了丰富的接口和工具，可以与各种医学设备（如CT、MRI等）进行数据交互，实时采集数据并进行预处理。
LabVIEW中的图形化编程界面使得数据采集和预处理流程可视化、可交互，方便医生和研究人员进行操作和调试。
2. 图像分割与特征提取医学影像中的目标区域通常需要进行图像分割和特征提取，以便后续的检测、诊断和治疗。
LabVIEW提供了多种图像处理工具和算法，如边缘检测、阈值分割、形态学处理等，可以快速准确地分割医学影像中的目标区域，并提取出关键的特征。
3. 图像配准与重建在医学影像处理中，不同的影像可能来自于不同的设备或不同的时间段，需要进行图像配准和重建，以消除不同影像之间的位置和形状变化。
LabVIEW提供了多种配准和重建算法，包括点匹配、基于特征的配准等，可以实现高精度的图像配准和重建，并确保医学像分析的准确性和可靠性。
4. 图像分类与诊断医学像分析的最终目的是进行分类和诊断。
LabVIEW中的机器学习和模式识别工具能够对医学影像数据进行分类和诊断，为医生和研究人员提供可靠的辅助决策。
LabVIEW的图形化编程界面使得机器学习模型的建立和训练变得更加直观和易于操作。
二、通过LabVIEW实现高效的医学像分析的方法1. 算法优化与并行计算LabVIEW具有多线程和并行计算的能力，可以利用多核处理器进行并行计算，加速医学像分析的过程。
对于一些计算密集型的算法，可以通过算法优化和并行计算来提高医学像分析的效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Labview中的图像处理案例介绍
发布时间：2016-01-07 之前我们介绍了MV-EM130M工业相机的实时图像获取方法，本文再结合labview的图像处理函数给出一种简单的图像处理VI。
此处的图像处理包括对图像进行采样，找出与采样点相同的图像。
为了找出各种角度放置的采样点，在查找的同时对图像进行了360°的翻转，这样可以找出图像上所有相同点。
由于软件的运行比较复杂，数据的采集又是实时的，要求处理速度比较快，所以要对其进行整体设计，合理安排控件的调用和执行顺序。
本程序中采用了一个大循环，保持程序的持续运行。
在内部再调用一个顺序结构来控制程序的执行顺序，这样可以保证程序按编程者的思路进行。
图像采集&整个程序流程图
读取了图像数据后，还要设置查找的像素。
这里通过一个光标选择函数来实现。
先用函数IMAQ Setup Learn Pattern 2来设置需要记录的各项，然后再用IMAQ Extract函数进行光标设置。
这样就记录了此光标区域的图像数据。
设置查找像素
这里用一个条件结构来控制是否进入记录像素的程序，也就是当选择了要记录的像素后，才进入此分支程序。
在这一分支程序中，又利用了一个顺序结构，这样提高了程序运行的效率。
复位记录按钮
当设置完以上要查找的像素后，就可以在需要的图片中查找此像素。
为了查找有用的像素，在选择了“开始查找”后，要先读取上面标记的像素，再进行查找。
此处程序的设计中，也是先运行一个条件结构，再运行顺序结构，按顺序执行程序。
读取选择的像素
当读取像素后，利用顺序结构在第二帧的图像中继续查找。
在这一帧中放置了一个循环，并限制循环次数为4。
此时先用一个IMAQ Rotate对图像进行翻转，每次翻转90°。
这样就可以在循环4次时翻转一周，对图像上各个角度的像素进行查找。
再把图像送到IMAQ Match Pattern 2函数，对其进行查找。
通过此函数直接输出找到的像素信息的数组。
为了对找到的信息进行处理，又用一个For循环对此数据和簇进行拆分。
程序编写完成后，要对系统进行软硬件的联机调试。
这里把维视图像的MV-EM130M工业相机用网线和计算机连接，并在计算机上安装驱动程序。
具体操作如下：
（1）运行本程序，在摄像头下放置好一块电路板，并对其设置好焦距和亮度。
单击“开始采集”按钮，对其进行采集，并显示实时采集到的图像。
图像采集
（2）当采集完一次后，在界面上可以看到清晰的采集结果。
此时我们用光标在需要进行识别的地方画出一个区域。
此时光标变为绿色，表示用光标选中了要记录的像素。
然后单击“学习标记”按钮，此光标消失，表示已经记录（学习）完成。
这里选中的是电路板上字母C，让程序学习记录，并找出界面上所有的字母C。
设置学习区域
（3）记录学习完成后，就可以查找相同像素的点了。
单击“开始查找”按钮后，程序开始在此图上查找记录的像素点，并以此像素点为标准，进行比对，找出相同的点。
查找的过程中标出了各个点的坐标和编号。
这里把标签类型设置为
“A”，以Shift Invariant的方式查找，精度设置为700，最大数目设置为40。
这样就可找出所有相同的元素。
查找结果
从图中可以看出，查找过程中，程序找出了所有字母C，并标注了它们的坐标和标签。
此处的标签有些不是端正的，主要是由于在对图片进行翻转查找时，按相应的角度找到后直接就标记了。
如标签A43（70，471）表示的意义如下：字母A是对程序进行查找前设置的标签类型。
4表示此图片翻转到第4次找到的，即第4个角度。
3表示是此角度下的第3个点。
（70，471）表示当前查找到像素的中心坐标，即此目标的X=70，Y=471，坐标的值是从图像开始的左上角界面算起的。
同时可以看到界面的下面显示了图片的属性，如图片大小、位数等。
最后还可以看到一个“已查找到总个数”本框，此处显示的是8个目标。
这和图上标注的一样，也和实际完全相符。
从以上的例程可以看出，使用可直接兼容labview驱动的工业相机在labview中做图像处理是最方便和高效的。
维视图像为您提供高性价比的国产工业相机，并且无缝兼容labview开发。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
