暖通设计计算书

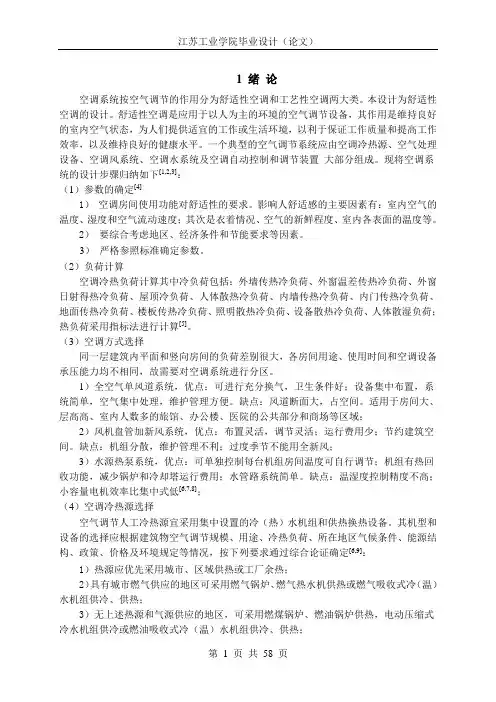

1 绪论空调系统按空气调节的作用分为舒适性空调和工艺性空调两大类。
本设计为舒适性空调的设计。
舒适性空调是应用于以人为主的环境的空气调节设备，其作用是维持良好的室内空气状态，为人们提供适宜的工作或生活环境，以利于保证工作质量和提高工作效率，以及维持良好的健康水平。
一个典型的空气调节系统应由空调冷热源、空气处理设备、空调风系统、空调水系统及空调自动控制和调节装置大部分组成。
现将空调系统的设计步骤归纳如下[1,2,3]：（1）参数的确定[4]1）空调房间使用功能对舒适性的要求。
影响人舒适感的主要因素有：室内空气的温度、湿度和空气流动速度；其次是衣着情况、空气的新鲜程度、室内各表面的温度等。
2）要综合考虑地区、经济条件和节能要求等因素。
3）严格参照标准确定参数。
（2）负荷计算空调冷热负荷计算其中冷负荷包括：外墙传热冷负荷、外窗温差传热冷负荷、外窗日射得热冷负荷、屋顶冷负荷、人体散热冷负荷、内墙传热冷负荷、内门传热冷负荷、地面传热冷负荷、楼板传热冷负荷、照明散热冷负荷、设备散热冷负荷、人体散湿负荷；热负荷采用指标法进行计算[5]。
（3）空调方式选择同一层建筑内平面和竖向房间的负荷差别很大，各房间用途、使用时间和空调设备承压能力均不相同，故需要对空调系统进行分区。
1）全空气单风道系统，优点：可进行充分换气，卫生条件好；设备集中布置，系统简单，空气集中处理，维护管理方便。
缺点：风道断面大，占空间。
适用于房间大、层高高、室内人数多的旅馆、办公楼、医院的公共部分和商场等区域；2）风机盘管加新风系统，优点：布置灵活，调节灵活；运行费用少；节约建筑空间。
缺点：机组分散，维护管理不利；过度季节不能用全新风；3）水源热泵系统，优点：可单独控制每台机组房间温度可自行调节；机组有热回收功能，减少锅炉和冷却塔运行费用；水管路系统简单。
缺点：温湿度控制精度不高；小容量电机效率比集中式低[6,7,8]；（4）空调冷热源选择空气调节人工冷热源宜采用集中设置的冷（热）水机组和供热换热设备。
暖通空调设备性能参数TEWI计算书
暖通空调设备性能参数TEWI计算书1. 引言本文档旨在计算暖通空调设备的TEWI（Total Equivalent Warming Impact）值。
TEWI是评估冷冻与供热设备对全球变暖和臭氧层破坏的影响的综合性指标。
通过计算TEWI值，我们可以评估设备的环境影响，并寻求降低其环境负担的策略。
2. 计算方法TEWI的计算包括两个主要组成部分：全球变暖影响和臭氧层破坏影响。
下面介绍各个参数的计算方法。
2.1 全球变暖影响全球变暖影响主要由制冷剂的直接和间接排放引起。
计算方法如下：2.1.1 直接排放直接排放由设备中制冷剂的泄露引起。
根据设备的装填容量和泄漏率，可计算直接排放。
2.1.2 间接排放间接排放来自设备的电站和制冷系统所消耗的能源。
根据设备的制冷负荷和供冷系统的能效比，可以计算间接排放。
2.2 臭氧层破坏影响臭氧层破坏影响主要由制冷剂中的氯化氟烃（CFCs）和氢氟碳化物（HFCs）排放引起。
计算方法如下：2.2.1 CFCs 排放CFCs是对臭氧层破坏最严重的制冷剂。
根据设备中CFCs的含量和泄漏率，可以计算CFCs的排放量。
2.2.2 HFCs 排放HFCs是替代CFCs的制冷剂，虽然对臭氧层破坏影响较小，但其温室效应较大。
根据设备中HFCs的含量和泄漏率，可以计算HFCs的排放量。
3. 结果与讨论通过上述计算方法，我们可以得到暖通空调设备的TEWI值。
根据计算结果，我们可以评估设备在全球变暖和臭氧层破坏方面的环境影响程度。
在实际应用中，我们可以通过选择低TEWI值的设备，减少对环境的负荷。
4. 结论本文档介绍了暖通空调设备TEWI值的计算方法。
通过计算TEWI值，我们可以评估设备的环境影响，并采取相应措施减少其对环境的负荷。
在未来的设备设计和选择中，应更加关注TEWI值，促进环保和可持续发展。
5. 参考文献[1] Smith, L. T., & Partlow, R. C. (1998). Environmental performance of refrigerants-a life-cycle approach. HVAC&R Research,4(4), 333-349.。
民用建筑暖通空调设计室内外计算参数
民用建筑暖通空调设计室内外计算参数【最新版】目录一、引言二、民用建筑暖通空调设计室外计算参数1.干球温度2.湿球温度3.大气压4.风速三、民用建筑暖通空调设计室内计算参数1.供暖室内设计温度2.舒适性空调室内设计温度3.室内空气湿度四、暖通空调设计规范与技术措施1.《民用建筑暖通空调设计规范》2.《采暖通风与空气调节设计规范》3.《全国民用建筑工程设计技术措施暖通空调动力》五、结论正文一、引言暖通空调设计是建筑工程中至关重要的环节，它关系到建筑物内部环境的舒适性和节能性。
暖通空调设计需要考虑许多参数，包括室内外计算参数、设计规范和技术措施等。
本文将对这些参数进行详细阐述，以期为暖通空调设计提供参考。
二、民用建筑暖通空调设计室外计算参数在进行暖通空调设计时，需要考虑室外的气象条件，包括干球温度、湿球温度、大气压和风速等。
1.干球温度：干球温度是暖通空调设计中的基本参数之一，它是指空气的真实温度，可以通过测量空气中的水蒸气含量和温度来计算得出。
2.湿球温度：湿球温度是指在一定的大气压下，通过自然蒸发的方式使水达到平衡状态后的温度。
湿球温度往往低于干球温度，因为它包含了水蒸气的蒸发散热。
3.大气压：大气压是指空气对地面单位面积的压力。
大气压随着海拔高度的增加而减小，暖通空调设计中需要考虑大气压的变化对设计的影响。
4.风速：风速是指空气在单位时间内流动的距离。
风速对于暖通空调设计具有重要意义，因为它直接影响到室外空气的流通和换热效果。
三、民用建筑暖通空调设计室内计算参数暖通空调设计中，还需要考虑室内的气象条件，包括供暖室内设计温度、舒适性空调室内设计温度和室内空气湿度等。
1.供暖室内设计温度：我国《民用建筑供暖通风与空气调节设计规范》对供暖室内设计温度有明确的规定。
严寒和寒冷地区的主要房间应采用18~24 摄氏度，夏热冬冷地区的主要房间宜采用 16~22 摄氏度，设置值班供暖房间不应低于 5 摄氏度。
2.舒适性空调室内设计温度：舒适性空调室内设计温度主要参考《民用建筑供暖通风与空气调节设计规范》。
暖通空调计算
Ls/ls=
校核实际风口送风速度m/s：
vss=Ls/n*4/π/ds^2=
c、校核送风速度:
射流服务区断面积: A=WH/n=
射流自由度：A^(1/2)/ds=
若以工作区风速不大于0.2m/s为标准，则vs,max=(0.29-0.43)*A^(1/2)/ds=
判定：vss<vs,max,则回流区平均风度不大于0.2m/s；不合格，需重算。
：为需填数据
：为计算所得数 据
◆◇室温波动允许小于或等于1℃时，见民用建筑空调设计P180。
等于1℃
表1：受限射流温度衰减规律
x/ds
2
△tx/△tx 0.54
4 0.38
6 0.31
8 0.27
10 0.24
15 0.18
20 0.14
25 0.12
表2：射流贴附长度
Ar(x10^3) 0.2
1
气流组织计算

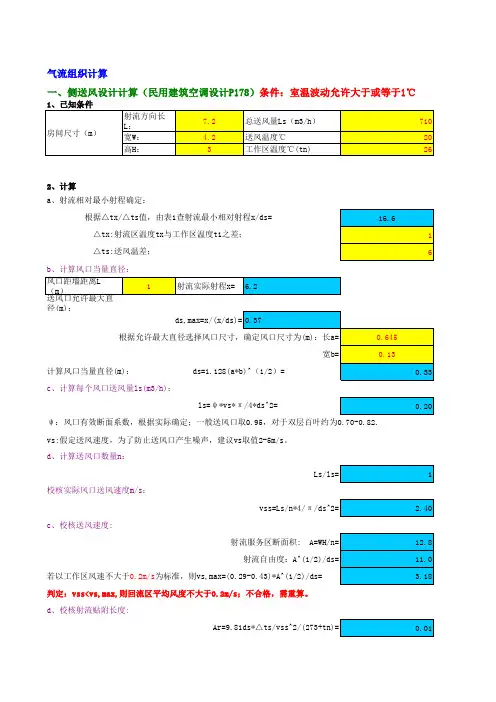

一、侧送风设计计算（民用建筑空调设计P178）条件：室温波动允许大于或等于1℃
1、已知条件
射流方向长 L：ຫໍສະໝຸດ 7.2总送风量Ls（m3/h）
710
房间尺寸（m）
宽W：
4.2
送风温度℃
20
高H：
3
工作区温度℃(tn)
26
2、计算 a、射流相对最小射程确定：
根据△tx/△ts值，由表1查射流最小相对射程x/ds=
ds=1.128(a*b)^（1/2）=
c、计算每个风口送风量ls(m3/h)：
ls=ψ*vs*π/4*ds^2=
ψ：风口有效断面系数，根据实际确定；一般送风口取0.95，对于双层百叶约为0.70-0.82.
vs:假定送风速度，为了防止送风口产生噪声，建议vs取值2-5m/s。
暖通空调方案设计估算指标
暖通空调方案设计估算指标只设采暖系统的民用建筑物、其采暖热负荷可按下列两种方法之一进行估算。
(1)单位面积热指标法：当只知道建筑总面积时，其采暖热指标可参考下列数值：(2)注：总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
(2)窗墙比公式法：当已知外墙面积、窗墙比及建筑面积时，采暖热指标可按下民用建筑空气调节系统的夏季冷负荷应尽量按计算确定。
当计算条件不具备时，可参考下列方法之一估算；1 空气调节房间的冷负荷包括由于外围护结构传热、太阳辐射热、人员散热、灯光散热、室内其他设备散热等引起的冷负荷，再加上室外新风量带来的冷负荷，即为空气调节系统的冷负荷。
估算时，可以外围护结构和室内人员两部分为基础，把整个建筑物看成一个大空间，按各朝向计算其冷负荷，再加上每位在室人员按116w/人计算的全部人员散热量，然后将该结果乘以新风负荷系数 1.5，即为估2 根据国内现有的一些工程冷负荷指标套用(下列指标为按总建筑面积的冷负荷指标)：旅馆 80~90 W/m2办公楼 85~100 W/m2图书馆 35~40 W/m2医院80~90 W/m2商店105~125 W/m2(只营业厅设空调时可取200~250 W/m2，按营业厅面积)体育馆 200~350 W/人(按人员座位数)105~135 W/m2计算机房190~380 W/m2数据处理320~400 W/m2剧院120~160 W/m2200~300 W/m2(按观众厅面积)会堂180~225 W/m2注：①上述指标为总建筑面积的冷负荷指标；建筑物的总瘤筑面积小于5000m2时,取上限值；大于10000m2时，取下限值。
②按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
③博物馆可参考图书馆；展览馆可参考商店；其他建筑物可参考相近类别的建筑。
④由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限取值。
⑤全年用空气调节系统冬季负荷可按下述方法估算：北京地区为夏季冷负荷的1.1~1.2倍，广州地区为夏季冷负荷的1/3~1/4。
暖通空调供暖设计计算
337.15 66.87 414.32 198.68 113.00 56.76 213.37 214.55 276.21 35.48 183.90 122.60 20.48 60.77 183.90 251.10 150.66 47.30 195.05 35.84 292.57 92.16 113.00 56.76 426.87 208.14 759.58 85.15 89.16 76.07 527.31 124.17 160.83 414.32 141.91 37.67 47.30 183.90 26.33 451.98
℃ ⑺
⑹
一 层 左 单 元
北内墙 西外墙 南外墙 卫生间 南外窗 东内墙 东内门 地面 北内墙 北内门 东外墙 东外窗 商铺 南外墙 南外窗 西外墙 西外窗 地面 北内墙 北内门 南外墙 门厅 南外门 南外窗 地面 北内墙 北内门 门厅 南外墙 南外门 地面 北内墙 北内门
2.20 2.00 1.20 0.80 2.00 0.70 2.20 3.00 1.80 0.90 0.60 3.40 2.20 6.05 0.90 3.90 1.60 2.60 4.20 1.50 1.70 5.15 1.60 2.60 4.20 3.2 2.40 3.00 2.40 3.30 3.00 3.00 1.50 3.00 3.00 2.10 2.20 3.00 3.00 3.00 1.50 3.00 2.10 3.00 2.10 3.00 2.40 3.00 2.40 3.00 2.40 3.00 2.10 3.00 2.10 2.40 3.00 2.40 3.00 2.40 3.00 2.10 3.00
27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00 27.00
暖通空调设备能效比SEER计算书
暖通空调设备能效比SEER计算书暖通空调设备能效比(SEER)计算书引言本文档旨在介绍暖通空调设备能效比(SEER)的计算方法和应用。
SEER是衡量空调设备能效的重要指标，它表示空调在一定条件下的制冷效果与能耗的比值。
了解和计算SEER值对于选择高效空调设备和优化能源利用非常重要。
SEER的定义SEER是___ Efficiency 的缩写，即季节性能能效比。
它是衡量空调设备一年内制冷效果与能耗之间关系的一个指标。
通常情况下，SEER越高，空调设备的制冷效率越高，能源消耗越低。
SEER的计算方法SEER的计算首先需要确定一组标准工况条件，包括室外温度、室内温度、相对湿度等。
然后通过对设备在这些工况条件下的制冷能力和功耗进行测量，并根据一定的算法得出SEER值。
SEER的计算方法可以简单归纳为以下步骤：1. 根据制冷设备的运行能力曲线，确定标准工况条件下的制冷能力。
2. 测量标准工况条件下的设备功耗。
3. 根据测得的制冷能力和功耗数据，计算得出标准工况下的SEER值。
SEER的应用1. 比较空调设备的能效：SEER值可以作为选择空调设备的参考指标。
不同设备的SEER值越高，表示其在同样的制冷能力下能耗越低，从而更节能省电。
2. 估算能耗和运行成本：通过SEER值，可以估算空调设备的能耗和运行成本。
根据设备的制冷需求和使用时间，可以计算出设备的年度能耗和运行成本，并作为选购和使用成本的参考。
3. 提高能源利用效率：了解和计算SEER值有助于优化空调设备的运行策略，提高能源利用效率。
通过调整设备的运行参数和控制策略，可以在满足制冷需求的同时尽量减少能耗。
结论暖通空调设备能效比(SEER)是衡量空调设备能效的重要指标，它直接影响着设备的能耗和运行成本。
通过了解和计算SEER值，我们可以选择高效空调设备，估算能耗和运行成本，并优化能源利用效率。
这对于节能减排和可持续发展具有重要意义。
以上是对暖通空调设备能效比(SEER)的计算方法和应用的简要介绍，希望能为您提供一些帮助。
暖通空调课程设计 计算书
课程设计计算详细计算书一. 基本气象参数:二.主要计算公式:冷负荷的计算2.1.1、外墙和屋面瞬变传热引起的冷负荷Qc(τ)=AK[(tc+td)kαkρ-tR] (2-1)式中： Qc(τ)------- 外墙和屋面瞬变传热引起的逐时冷负荷，W；A ------- 外墙和屋面的面积，m2；K ------- 外墙和屋面的传热系数，W/(m2·℃) ；t R ------- 室内计算温度，℃；tc------- 外墙和屋面冷负荷计算温度的逐时值，℃；由《暖通空调》附录2-4和附录2-5查取；td------- 地点修正值，由《暖通空调》附录2-6查取；kα------- 吸收系数修正值；kρ------- 外表面换热系数修正值；2.1.2、内墙、地面引起的冷负荷Qc(τ)=AiKi(to.m+Δtα-tR) (2-2)式中：ki------- 内围护结构传热系数，W/(m2·℃)；地面：0.47，W/(m2·℃)；Ai------- 内围护结构的面积，m2；to.m------- 夏季空调室外计算日平均温度，℃；Δtα------- 附加温升。
2.1.3、外玻璃窗瞬变传热引起的冷负荷Qc(τ)=cwKwAw( tc(τ)+ td－ tR) (2-3)式中 :Qc(τ)-------外玻璃窗瞬变传热引起的冷负荷，W；Kw ---z---- 外玻璃窗传热系数，W/(m2·℃)，Kw=5.9 W/(m2·℃)Aw------- 窗口面积，m2；tc(τ)------- 外玻璃窗的冷负荷温度的逐时值，℃，由《暖通空调》附录2-10查得；Cw ------- 玻璃窗传热系数的修正值；由《暖通空调》附录2-9查得cw=1.0td------- 地点修正值；2.1.4、透过玻璃窗的日射得热引起的冷负荷Qc(τ) = CαAwCsCiDjmaxCLQ(2-4)式中：Cα------- 有效面积系数，由《暖通空调》附录2-15查得；Aw------- 窗口面积，m2；Cs------- 窗玻璃的遮阳系数，由《暖通空调》附录2-13查得；Ci------- 窗内遮阳设施的遮阳系数，由《暖通空调》附录2-14查得；Djmax-------日射得热因数，由《暖通空调》附录2-12查得CLQ------- 窗玻璃冷负荷系数，无因次；2.1.5、照明散热形成的冷负荷房间照明：日光灯安装，15 W/M22.1.6、人体散热形成的冷负荷2.1.6.1、人体显热散热形成的冷负荷Qc(τ) =qsn φ CLQ(2-5-1)式中：qs------- 不同室温和劳动性质成年男子显热散热量；n ------- 室内全部人数；φ------- 群集系数，由《暖通空调》表2-12查得；CLQ------- 人体显热散热冷负荷系数，由《暖通空调》附录2-23查得；2.1.6.2、人体潜热散热引起的冷负荷Qc(τ) = qln φ（2-5-2）式中：ql-------不同室温和劳动性质成年男子潜热散热量， W；n，φ-------同式2-6-1；2.1.7、设备散热形成的冷负荷办公室考虑电气（电脑等设备）：按20W/M2。
暖通空调设备性能参数EER计算书
暖通空调设备性能参数EER计算书1. 引言本文档旨在对暖通空调设备的能效比（Energy Efficiency Ratio，EER）进行计算和评估。
EER是衡量空调设备能效的一个重要指标，它表示每耗电一千瓦时（kWh）所能提供的制冷或制热能力。
通过计算EER，我们可以衡量空调设备的能效水平，从而评估其性能和效益。
2. 计算方法EER计算方法如下：EER = 制冷或制热量（BTU/h） / 耗电功率（W）其中，制冷或制热量表示设备在制冷或制热模式下所能提供的冷量或热量，单位为BTU/h（英国热单位/小时）。
耗电功率表示设备在工作状态下的平均功率消耗，单位为W（瓦特）。
3. 参数获取在计算EER之前，我们需要获取以下参数：- 制冷或制热量：可以通过设备的制冷或制热容量来获得，通常以BTU/h为单位。
- 耗电功率：可以通过设备的额定功率来获得，通常以W为单位。
4. 实际计算通过获取到的制冷或制热量和耗电功率，我们可以进行EER 的计算。
假设制冷或制热量为Q，耗电功率为P，根据计算方法，EER 计算如下：EER = Q / P其中，Q的单位为BTU/h，P的单位为W。
5. 结果解释EER的数值越高，表示单位能量所能提供的制冷或制热能力越高，即能效越好。
因此，EER值越高的空调设备，在相同制冷或制热量的情况下，能够更高效地利用电能，从而节约能源和降低能耗成本。
6. 结论通过本文档的计算和解释，我们可以对暖通空调设备的EER 进行准确的评估和比较。
在选择暖通空调设备时，我们应该优先选择EER值较高的设备，以提高能效和节约能源。
以上是关于暖通空调设备性能参数EER计算的文档，希望对您有所帮助。
---参考资料：。
暖通空调课程设计计算说明书
暖通空调课程设计说明书题目：教学综合楼班级：11级建环2班姓名：付茂光学号： ********指导教师：**成绩：山东农业大学水利土木工程学院目录一、设计原始资料 (3)二、设计内容 (3)三、夏季冷负荷计算设计 (3)四、空调方式的确定 (4)1、空调系统的分类 (4)五、风系统设计过程 (5)1、送风状态点的确定 (5)2、送风量的确定 (6)3、空调机组选型 (7)4、风管设计 (7)5风口及气流组织设计 (8)六、防、排烟设计 (9)参考文献 (9)一、设计原始资料1、图纸：某教学综合楼平面图（包括：首层平面图、标准层平面图、顶层平面图）2、气象参数（济南市） 室外气象参数：冬季：空调计算干球温度-7.7 ℃ 最冷月平均相对湿度53% 风速2.9m/s大气压力101.91KPa 夏季：室外干球温度34.7 ℃ 最热月平均相对湿度61% 风速2.8m/s大气压力99.79KPa 室内设计参数：冬季：温度20℃ 相对湿度60% 夏季：温度26℃ 相对湿度60% 二、设计内容空调工程设计内容包括：1）收集设计资料，确定设计参数； 2）计算冷、热负荷； 3）选择空调系统方案； 4）设计室内气流组织形式； 5）设计水系统； 6）选择设备；7）布置机房及附属设备。
三、夏季冷负荷计算设计选去具有代表性的楼层代表性房间进行详细计算，其他相似房间直接取用以上计算数据。
选下面以1001普通教室为例进行计算：基本状况：1、外墙采用250mm 厚加气混凝土，传热系数K ＝0.47W/（•2m K ）2、外窗为双层中空玻璃， 传热系数K ＝2.6W/（•2m K ）3、内墙：邻室温度相同不考虑，走廊考虑5℃温差4、室内压力稍大于室外大气压力5、室内照明：荧光灯明装，200W ，开灯时间为8：00~20:006、空调设计运行时间24小时 现在分别计算各项冷负荷。
(1)外墙的逐时冷负荷。
屋顶雨外墙的冷负荷用（1.1）计算'()()()c c R Q AK t t ττ=- （W ） （1.1）其中修正后的瞬时冷负荷计算温度用式（1.2）计算'()()()c c d t t t k k τταβ=+∆ （1.2）由题意，以上参数都采用济南地区的特定条件，则有：αk ＝0.98，ρk ＝0.94。
某综合楼暖通空调设计计算书(共49页)
目录一、工程概况 (1)二、设计依据 (1)1、室外气象参数 (1)2、建筑防护结构及其热工性能 (1)3、室内设计参数 (1)4、当地基本条件 (2)5、执行规范 (2)三、负荷计算 (2)1、夏季空调冷负荷和湿负荷 (2)2、冬季空调热负荷和湿负荷 (7)四、新风量的确定和新风负荷 (8)1、新风量的确定 (8)2、计算新风负荷 (10)3、设计工况下空调总冷负荷，总热负荷及总湿负荷 (10)五、空调方案的确定和系统的划分 (15)1、方案概述 (15)2、系统划分的原则 (16)3、本工程空调方案的确定和系统的划分 (17)六、空调风系统的设计计算 (17)1、半集中式系统的设计计算 (17)2、集中式系统的设计计算 (21)3、集中式系统的水力计算 (22)七、气流组织的设计 (25)1、概述 (25)2、空调送风口与回风口 (26)3、空间气流分布的形式 (27)4、送回风口的选择计算 (27)八、冷热源的选择 (30)1、工程的能源条件 (30)2、环境保护 (30)3、上海市能源政策 (30)4、冷、热源方案的经济性比较 (31)九、空调水系统的设计计算 (33)1、空调水系统的确定 (33)2、空调管路系统的设计原则： (35)3、空调水系统的形式 (37)4、机组的选择 (38)5、冷冻水管路的设计： (39)6、空调水用水泵的选择 (43)7、气体定压罐的选择 (45)8、分、集水器的选择 (45)9、换热器的选择 (45)10、冷凝水管路系统的设计 (46)十、空调系统的保温、消声和隔振 (46)1、保温层的计算 (46)2、噪声及隔声、减振处理 (48)3、减振设计 (48)一、工程概况该建筑为上海市某综合写字楼，总建筑面积7435平方米,空调面积4560平方米。
地上8层，地下1层，总高度为33.3米。
地下一层为汽车库与机房,1至2层为商场；3至8层分布大致相同,均为办公区。
暖通空调系统设计手册完整版
暖通空调系统设计手册目录第一章设计参考规范及标准................................................. 错误！未定义书签。
一、通用设计规范：...................................................... 错误！未定义书签。
二、专用设计规范：...................................................... 错误！未定义书签。
三、专用设计标准图集：.................................................. 错误！未定义书签。
第二章设计参数. (5)一、商业和公共建筑物的空调设计参数ASHRAE (5)二、舒适空调之室内设计参数日本 (6)三、新风量 (7)1、每人的新风标准ASHRAE (7)2、最小新风量和推荐新风量UK (8)3、各类建筑物的换气次数UK (8)4、各场所每小时换气次数 (9)5、每人的新风标准UK (9)6、考虑节能的基本新风量（1/s人）(日本) (10)7、办公室环境卫生标准日本 (10)8、民用建筑最小新风量 (10)第三章空调负荷计算 (14)一、不同窗面积下，冷负荷之分布% (14)二、负荷指标（估算）（仅供参考） (14)三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标（W/M2空调面积）见下表 (15)四、按建筑面积冷指标进行估算建筑面积冷指标 (16)五、建筑物冷负荷概算指标香港 (17)六、各类建筑物锅炉负荷估算W/M3℃ (18)七、热损失概算W/M3℃ (18)八、冷库冷负荷概算指标 (19)第四章风管系统设计 (20)一、通风管道流量阻力表 (20)1、缩伸软管摩擦阻力表 (20)2、镀锌板风管摩擦阻力表 (20)二、室内送回风口尺寸表 (23)1、风口风量冷量对应表 (23)2、不同送风方式的风量指标和室内平均流速ASHRAE (23)三、室内风管风速选择表 (24)1、低速风管系统的推荐和最大流速m/s (24)2、低速风管系统的最大允许速m/s (24)3、通风系统之流速m/s (24)四、室内风口风速选择表 (25)1、送风口风速 (25)2、以噪音标准控制的允许送风流速m/s (25)3、推荐的送风口流速m/s (26)4、送风口之最大允许流速m/s (26)5、回风口风速 (26)6、回风格栅的推荐流速m/s (26)7、百叶窗的推荐流速m/s (27)8、逗留区流速与人体感觉的关系 (27)9、顶棚散流器送风量 (27)10、侧送风口送风量 (27)五、通风系统设计 (29)1、送风口布置间距 (29)2、标准型号风盘所接散流器的尺寸表-办公室 (29)3、散流器布置 (30)4、空调房间允许最大送风温差℃ (30)5、工艺性空气调节空调房间允许最大送风温差. (31)6、厨房通风问题 (31)7、消声器、静压箱总结 (35)8.风管贴吸音材料风道的衰减量（日本） (36)9.风管的自然衰减量（只有直风道dB/m，其它都是dB） (37)六、防排烟设计 (37)第五章管道系统设计 (41)一、空调管路系统的设计原则 (41)二、管路系统的管材 (42)三、供回水总管上的旁通阀与压差旁通阀的选择 (42)四、空调水系统管径的确定 (44)五、冷冻水泵扬程估算方法 (46)1、水泵扬程简易估算法 (46)2、冷冻水泵扬程实用估算方法 (46)3、水泵扬程设计 (48)六、冷却水系统的设计 (48)1、冷却水系统的补水量 (49)2、冷却水循环系统设计中应注意的几个问题： (49)七、冷凝水管道设计 (50)八、分汽缸、分水器、集水器尺寸的确定 (50)九、膨胀水箱的容积计算 (53)十、空压管道管径选择表 (55)十一、保温 (56)十三、阀门选用 (56)第六章空调设备选型 (57)一、机组选型 (57)二、机组选型案例 (58)三、辅助设备 (59)1、冷却塔 (59)2、水泵的选型: (59)3、热泵中央空调系统水量计算 (60)4、冷冻水和冷却水流量估算 (61)5、设备水压力降估算（日本） (61)6、制冷机冷却水量估算表 (61)第七章材料、设备资料 (61)一、钢板和铝板的厚度和重量ASHRAE (61)二、角钢和角铝的规格和重量ASHRAE (62)三、计算单位换算 (62)四、常用液体的密度（单位：103千克/米3，未注明者为常温下） (64)五、空气调节常用计算公式 (65)六、钢材理论重量计算 (67)七、专业英语 (68)第八章耗电量、机房面积 (80)1、水源热泵系统设备耗电量比例 (80)2、医院耗电量比例TRANE (80)3、各种系统分项造价占总造价的百分率%（近似） (80)4、冷水机组和附属设备估算（△T=5℃） (80)5、空调面积占建筑面积比例 (81)6、空调机房建筑面积概算指标 (81)7、空调设备所占的建筑面积百分率% (82)8、设备层布置原则： (82)第九章暖通空调中存在的问题及解决办法、图纸要求 (84)一、贯彻执行暖通设计规范、标准方面存在的问题 (84)1.1 室内外空气计算参数不符合规范要求 (84)1.2 供暖热负荷计算有漏项和错项 (84)1.3 卫生间散热器型式选择不妥 (84)1.4 楼梯间散热器立、支管未单独配置 (84)1.5 供暖管道敷设坡度不符合规范要求 (84)1.6 厨房操作间通风存在问题 (84)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (85)1.8 通风空调系统防火阀的设置不符合规范要求 (85)1.9 防烟楼梯间前室送风口风量的确定有问题 (85)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (85)1.11 高层建筑排烟系统排烟口选型不当 (86)二、在工程设计中存在的问题 (86)2.1 供暖入口设置过多 (86)2.2 供暖系统设计不合理 (86)2.3 排风系统设计不合理 (86)2.4 空调系统的选择不合理 (86)2.5 厕所采用风机盘管时未加新风 (87)2.6 平衡阀的设置与口径选择存在问题 (87)2.7 系统分区不当造成失败 (87)2.8、双风机系统设计问题 (88)2.9 送回风管布置不好 (89)3.0 排气系统设计诸问题 (90)三、设计图纸方面存在的问题 (91)3.1 设计说明内容不完整 (91)3.2 平面图深度不够，有些应该绘制的内容遗漏 (91)3.3 系统图深度不够 (92)3.4 锅炉房设计过于简化 (92)3.5 计算书内容不全甚至全部空白 (92)3.6 暖通空调设备未编号列表表示，图画繁杂不清 (92)3.7 平面图、剖面图、系统图不一致 (92)3.8 设计图纸与计算书不一致 (92)四、问题原因及克服方法 (93)五、施工图设计深度要求 (93)5.1 设计说明、施工说明、图例和设备表 (93)5.2 设备平面图 (93)5.3 剖面图 (94)5.4 通风、空调、制冷机房平面图 (94)5.5 通风、空调、制冷机房剖面图 (94)5.6 暖通设计中的系统图、立管图 (94)5.7 详图 (94)计算书（供内部使用，备查）............................................ 错误！未定义书签。
暖通空调设计计算书
目录第一章设计资料............................................. 错误!未定义书签。
1.1设计题目............................................... 错误!未定义书签。
1.2设计任务和目的......................................... 错误!未定义书签。
1.3设计原始资料........................................... 错误!未定义书签。
1.3.1土建资料........................................... 错误!未定义书签。
1.3.2建筑概况........................................... 错误!未定义书签。
1.3.3气象资料........................................... 错误!未定义书签。
1.3.3动力资料........................................... 错误!未定义书签。
1.3.4围护结构资料....................................... 错误!未定义书签。
第二章供热系统热负荷计算.................................... 错误!未定义书签。
2.1确定室内设计温度...................................... 错误!未定义书签。
2.2房间耗热量............................................ 错误!未定义书签。
2.3通过围护结构的耗热量.................................. 错误!未定义书签。
2.3.1围护结构的基本耗热量.............................. 错误!未定义书签。
《暖通空调》计算书
环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师2010年9月目录第1篇采暖设计1工程概况 (11)1.1 工程概况 (11)1.2 设计内容 (11)2设计依据及基础数据 (11)2.1 设计依据 (11)2.2 基础数据 (11)3负荷计算 (11)3.1 采暖负荷 (11)3.2 负荷汇总 (11)4供暖系统设计 (11)4.1 系统方案 (11)4.2 散热设备选型 (11)5管材与保温 (11)5.1 管材 (11)5.2 保温 (11)第2篇空调设计6工程概况 (11)6.1 工程概况 (11)6.2 设计内容 (11)7设计依据及基础数据 (11)7.1 设计依据 (11)7.2 基础数据8负荷计算 (11)8.1 空调冷负荷 (11)8.2空热负荷调 (11)8.3空湿负荷调 (11)9空调系统设计 (11)9.1 系统方案 (11)9.2 空气处理及设备选型 (11)9.3空调风系统设计 (11)9.4空调水系统设计 (11)9.5气流分布 (11)9.6消声减震 (11)9.8节能措施 (11)9.9运行调节 (11)10 管材与保温 (11)10.1管材 (11)10.2保温 (11)参考资料 (11)课程设计总结 (11)第1篇采暖设计1 工程概况1.1 工程概况1.1.2 工程名称：某公司办公楼采暖设计1.1.3 地理位置：咸宁市，地理纬度：北纬29o59＇，东经113o55＇，海拔36m。
计算参数：大气压：夏季1000.9hPa，冬季1022.1hPa；冬季采暖室外计算温度0.3℃；年平均温度17.1℃1.1.4 建筑面积：1600m2；建筑功能：办公、会议等；层数：4层。
1.1.5 结构类型：砖混结构；层高：3.6m。
1.1.6 热源条件：市政热网提供蒸汽，经换热站汽水换热为采暖提供85/60℃热水。
1.2 设计内容某办公楼集中供暖系统设计2设计依据及基础数据2.1 设计依据2.1.1 课程设计任务书 2.1.2 建筑设计方案2.1.3 《采暖通风空调设计规范》GB50019-20032.1.4 《全国民用建筑工程设计技术措施－暖通空调.动力》2009 2.1.5 《公共建筑节能设计标准》GB50189-2005 2.2 基础数据2.2.1 室外气象参数： 咸宁市冬季采暖室外计算温度0.3℃。
暖通空调工程量计算规则(图表相关)
暖通空调工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。
1）、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。
2）风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度1 蝶阀1502 止回阀3003 密闭式对开多叶调节阀2104 圆形风管防火阀D+2405 矩形风管防火阀B+240注：D为风管外径，B为方风管外边高。
3）、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括：过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
4）、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。
但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。
5）、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。
当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。
6）、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。
暖通空调设备性能参数COP计算书
暖通空调设备性能参数COP计算书1. 引言本文档是关于暖通空调设备性能参数COP（Coefficient of Performance，性能系数）的计算书。
COP是衡量空调设备能效的重要指标，能够反映设备在一定工况下的制冷或制热性能与所消耗能量的比值。
本文将介绍COP的计算方法以及相应的标准和公式。
2. COP的计算方法COP的计算方法基于设备的功率和制冷/制热量。
设备功率可通过设备的电流与电压进行计算，制冷/制热量可以通过温度变化和流体的质量流量进行估算。
COP计算公式如下：COP = (制冷/制热量) / 功率其中，制冷/制热量为单位时间内的制冷或制热量，功率为设备的消耗功率。
3. COP的标准不同国家和地区对空调设备的COP标准有一定的规定。
例如，在美国，空调设备的COP需满足美国能源部（DOE）的EnergyStar 标准。
根据EnergyStar标准，空调设备的制冷COP需达到一定数值，且能耗需满足相应的要求。
在国内，中国国家质检总局制定了《中央空调及采暖热泵设备能效限定值及能源标识实施办法》。
该标准要求空调设备的COP需满足相应限值，并且需要通过能源标识验证。
4. COP的影响因素影响空调设备COP的因素有很多，主要包括环境温度、冷媒的选择与使用、设备的使用寿命等。
环境温度越高，设备的制冷COP通常会下降；冷媒的选择与使用也会对COP产生影响，高效的冷媒可以提高COP；而设备的使用寿命过长可能导致设备老化，从而降低COP。
5. 结论本文介绍了暖通空调设备性能参数COP的计算方法、标准和影响因素。
COP是衡量空调设备能效的重要指标，对于选择高能效设备和提高能源利用效率具有重要意义。
希望本文能对相关从业人员有所帮助，使他们更好地了解和应用COP。
参考文献。
暖通空调设计计算书
暖通空调设计计算书
工程名称：内蒙古自治区动物疫病预防控制中心
实验楼改扩建
工程编号：总设08-300
日期：2010.07
专业：暖通空调
审定：张楠
校审：李有根
计算：韩蕊
中国建筑技术集团有限公司
概述：本建筑为内蒙古自治区动物疫病预防控制中心办公试验楼改扩建。
地上五层办公试验楼，地下一层配套设备间，框架结构。
建筑气候分区属严寒地区B区
一、冬夏季室内外设计参数：
1.冬季采暖室内外设计参数：
①室外计算参数：
大气压力：90090Pa
供暖室外计算温度：t=19℃
冬季室外平均风速：1.6m/s
冬季室外主导风向：NW
②室内计算参数：
办公室、实验室：t=16℃卫生间：t=14℃地下室：t=10℃
③地板采暖供回水温度为45~35℃。
2.夏季空调室内外设计参数：
①室外计算参数：
大气压力：88940Pa
空调室外计算干球温度：29.9℃
空调室外计算湿球温度：20.8℃
②室内计算参数：
室内设计参数：一般房间：26℃大堂、过厅：室内温差≤10℃
相对湿度：40~65%
二.冷热负荷计算表：
1．冷负荷计算表：
2．热负荷计算表：
采暖热负荷计算表。
