ch3 地图符号系统
第五章地图符号
5.3.1构成符号的视觉变量
能引起视觉差别的图形和色彩变化因 素称为“视觉变量”或“图形变量”。
1967年法国贝尔廷领导的图形实验室经过多年的探讨， 提出形状、尺寸、方向、亮度、色彩和密度的差别改变了 图形外观，称为视觉变量。近30年来，许多学者在肯定了 他的视觉变量理论的同时，提出了多种构成图形要素的方 案。
变化，从绝对零值开始又能进行各种算术运算，它实际上是 间距量表的精确化。
5.2 地图符号的分类与量表
始终量表是有序且相互关联的，
即比率量表可处理为间距、顺序或定名量 表，但定名量表信息却只能用定名量表处 理，不能改变为其他量表。
地 图 符 号 的 基 本 体 系
5.3 地图符号视觉变量
• 构成符号的视觉变量 • 视觉变量组合
5.4.1.2 色彩三要素:亮度
明度（亮度）
符号色彩的相对明暗程度。
明度包含顺序，能用来显示数据集的顺序状况。
如：分级
5.4.1.3 色彩三要素：彩度
能体现量的变化，但约定性很差。一个三角形既可以代表控制
点，也可以代表金矿、消防队等。
5.2 地图符号的分类与量表
5.2 地图符号的分类与量表
3.从对地图比例尺的依存关系上，地图符号可分 为比例符号、半比例符号、非比例符号。
- 依比例尺符号： 面状要素 - 半依比例尺符号： 线状要素 - 不依比例尺符号： 点状要素
• 色相、亮度和彩度的变化。
5.3.1.4 构成符号的视觉变量： 网纹
也称纹理，指在具有一定形状和大小的点、线及点线组合 而成的图案按照一定方式排列的结果。网纹有许多种，可归 纳为线划网纹、点状网纹和混合网纹。就网纹的组合来说， 主要表现在方向、纹理和排列上，并且以整体特征被感受。
浅谈GIS中地图符号设计
目录引言 (2)1 相关概念 (2)1.1 地图符号 (2)1.2 地图符号系统 (2)1.3 地理信息系统 (2)2 地图符号的特征 (3)3 地图符号在地图设计中的作用 (3)4 地图符号的分类 (4)4.1 按符号的空间分布情况 (4)4.2 按符号图形的构图特征 (4)4.3 按对地图比例尺的依存关系 (4)4.4 按符号表示的地理尺度 (4)5 地图符号设计原则 (4)5.1 总原则 (4)5.2 点、线、面原则 (5)6 地图符号设计的步骤 (5)7 在常用GIS软件中实现地图符号自定义 (5)7.1 MapInfo中地图符号的自定义 (5)7.2 Arc View中地图符号的自定义 (6)7.2.1 加载附加符号文件 (6)7.2.2 通过palette manager 对话框定义 (6)7.2.3 通过symbol 对话框定义 (6)7.2.4 线状及面状符号的自定义 (6)7.3 Arc/Info中地图符号的自定义 (7)8 结论 (7)引言地图符号及其系统，被称为“图解语言”，同文字语言一样，具有“写”和“读”两个功能，它是各种基本图像元素变化组合的结果。
地图符号是传输地图信息的媒介，它的视觉表达效果直接影响地图的质量，故在地图的设计过程中，必须认真考虑符号的运用。
1 相关概念1.1 地图符号地图符号是指在图上表示制图对象窨分布、数量、质量等特征的标志，是和种信息载体，包括线划符号、色彩图形和注记。
1.2 地图符号系统地图符号系统是指表示各种事物现象的线划图形、色彩、数学语言和注记的总和。
1.3 地理信息系统地理信息系统( Geographical Information System ,GIS)是为了解决各种复杂的规划与管理问题而设计的用于支持对空间相关数据进行采集、管理、操作、分析、模拟和显示的计算机硬件、软件系统和处理过程,它融计算机图形、多用户共建的数据库与网络于一体, 能够存储和处理海量空间信息, 把地理位置与相关属性信息有机地结合在一起, 根据实际需求, 准确快捷、图文并茂、大量真实地输出给用户, 实现整个社会信息共享、共用; 它是一种多来源、多结构空间数据的分析和应用技术, 具有很强的查询检索、图形运算、模型应用和制图制表功能; 它可以对多种来源的时空数据进行综合处理、集成管理、动态存取, 作为新的集成系统的基础平台, 并为智能化数据采集提供地学知识。
第二章地图符号和地图表示法.
9
单线 复线
普通地图的符号 系统（内容）
道路符号子系统：
10
第二节
视觉基本规律
本节主要内容： 一、地图阅读感受的视觉过程 二、阅读的基本条件
11
一、地图阅读感受的视觉过程
读者阅读地图时，是利用视觉来接受地图上表示 的符号。为了科学地设计地图符号，有必要了解地图 阅读感受的视觉过程。这一过程包括四个阶段：
的符号可以生动形象，而科学参考图则应朴素、严谨， 因此，符号设计要有较好的适应性。
46
6 生产可行性：指地图符号制作和印刷的可能性，符号不
能过于复杂，用色不能太多，要考虑成本因素。
7 艺术性：这是对符号设计的美学要求，符号、色彩的设计
要尽量美观，以吸引读者的注意力。
47
三、地图符号的构图方式：
1、通过象形、会意的 方式抽象出要素的主要 特征。
察觉
辨别
识别
解译
12
察觉
辨别 识别
寻找和发现目标。符号对眼睛的 刺激是察觉目标的主要因素。 指阅读地图时辨别符号之间差别的过程。 指读者根据图例及自身知识结构领 会符号含义的过程。 指对地图内容的理解过程。这一过程是 对地理 现象表达更高层次的认识，它 包括分类、分级特征的获取以及从符号 的分布特征获得地理现象的分布规律及 与其它地理事物的关系。
13
解译
二、阅读的基本条件 1 视觉敏锐度
地图符号系统的设计与实现
了多个图元类对象组成一个符号 ， 如把点状符号 抽象成点 、 、 圆 圆弧 、 、 椭 圆 矩形 、 多边形 、 线串 、 样条曲线等基 本图元类 ［５ ］ 等 ， 分类较为繁杂 。本文将各种图元进行总结 后 ，只分成点图元 、 线图元和面图元三个图元类 ，各种基本图 形都在类中用 方法实现 ， 如点图元包括三角形 、 矩形 、 菱形 、 扇形 、 圆弧 、 椭圆 、 正 多边形等 ， 线图元包括折线 、 曲线 ， 面图 元包括边界分别为折线和曲线的多边形 两种 。结构相对简 单 ，可扩充性强 。 １． ２ 符号的分类组织 ２ 地图符号的设计与实现 各种图元的编辑功能 ，从而减轻了点 、 、 线 面符号设计时的压 力 。在各种比例尺下 ， 大部分符号都是规则的 ， 可以在点状 号 ，以程序符号 方式实现 。而且 ， 一般中小比例尺的符号比 大比例尺符号更抽象 ， 其特殊符号相 对较多 ， 如沼泽符号在 １∶ ０００比例尺中要比 １∶ ０００ ，１∶ ０００ 中复杂得多 。 ２５０ １ ２ 符号 、 线状符号 、 面状符号分别实现 ， 少部分相对特殊的符 采用面向对象的方法设计系统 ，通过对三类符号之间的 关系分析可知 ： 每一个 点 、 线状符号都是点 、 、 线 面图元的有 序集合 。面状符号是由轮廓线和内部 填充方式决定的 ，其内 项目来源 ： 国家 ８６３ 计划” “ 资助项目 （２００２ＡＡ１３１０３０） 。 ｉｎｔ ｎＡｓｙｍＮｕｍ ； ΠΠΠ面符号数 ΠΠΠ ｉｎｔ ｎＬｓｙｍＮｕｍ ； ΠΠΠ线符号数 Π ΠΠ ｉｎｔ ｎＰｓｙｍＮｕｍ ； ΠΠΠΠ ΠΠΠ点符号数 在地图符号系统中 ， 按点 、 、 线 面设计地图符号 ， 强调了 ２６ 测绘信息与工程 Ｊｏｕｒｎａｌ ｏｆ Ｇｅｏｍａｔｉｃｓ ２００４ Ｄｅｃ． ； ２９ （６） 和图元 ２ （ 竖短线 ） 线图元组成 。陡坎横线图元属性可重复 、 不可变长 、 可变形 、 不渐变或不可重复 、 可变长 、 可变形 、 不渐 变 ； 竖线图元属性 ： 可重复 、 不可变长 、 不可变形 、 不渐变 。图 元 １ 的附加属性设置情况可以和图元 ２ 一 样具有可重复性 ， 但也可把它设置成可变长 ，在这两种附加属性设置都可满足 符号 绘制要求时 ， 选择可变长属性配置速度更快 ， 因为可变 长属性决定配置方法是将图 元单位长度拉长到地理目标实 ［６ ］ ２． １ 点状符号 点状符号具有明确的定位点和方向 ， 形状一般比较规 则 ，基本上都是各种图元 的组合 。点状符号的设计重点在组 成各种图元的设计 。点状符号中包含了一些有向 点符号如 独立大坟 、 烟囱等 ，对地物的方位有指示作用 。为此 ，系统提 供了点状 符号 ０° ３６０° ～ 之间的旋转功能 。 ２． ２ 线状符号 线状符号的设计和实现在模板方法 的基础上进行了 际长度 ，一步到位 ； 而可重复性决定符号采用重复配置方法 ， 即将线符号分解 成基本线符号单元 ，然后沿线符号定位线连 续绘制线符号单元 。其特点是能够表达 几乎任何的复杂线 符号 。但是由于每次绘制时都要将局部坐标系下的线符号 单元坐 标映射到实际地理坐标系中 ，绘制效率受到定位线的 弯曲和线符号单元复杂程度的影 响 。增加可变长属性的设 置选择就是对重复配置方法的改进 ，提高那些既可重复又 可 变长符号的配置效率如双线路 、 电力线等 。对于半依比例的 天桥符号来说 ，中 间的矩形图元只能是可变长的而不能是可 重复的 ，两侧的阶梯符号是不可重复也不变 长的 ， 如图 １ （ ｃ ） 和图 １ （ ｄ） 所示 。 改进 ，提出了线状符号附加属性设置 ， 即先得到线状符号的 最小符号单元及其 长度 ， 这个单元就是符号配置的模板 ， 然 后对组成模板的各种图元的附加属性进行 设置 ，属性决定了 各图元在符号配置时的绘制方式 。 附加属性包含重复性 、 变长
计算机地图制图地图符号库系统建立
计算机地图制图综合训练项目二：地图符号库系统建立目录1、项目名称 (1)2、项目目的和要求 (1)3、项目基本情况 (1)4、项目原理 (1)5、项目过程 (2)6、项目总结 (5)1、项目名称地图符号库系统建立2、项目目的和要求掌握点状、线状和面状符号制作的基本理论，能够分析出地图符号的构造和制作方法，利用符号制作工具，制作地图符号库系统。
3、项目基本情况完成时间：个人工作情况：对所给的点状、线状和面状符号进行制作，制作地图符号库系统。
注意掌握分析各种符号的特点、制作步骤和方法。
4、项目原理图示符号库建立的一般原则：地形图图式中内容的表达：首先是将符号分类，规定每一种地物用什么样的符号来表示；其次是这些符号使用方法的规定，包括符号的定位点或地位线、是否依比例尺绘制、符号的方向和配置等方面的规定。
图式符号库的功能和内容：提供各种地物符号的绘制方法；提供对这些符号的组织、检索、管理和应用的方法；提供对符号库进行增强、删除、修改等操作的维护功能（自我更新和调整的能力），以满足不同用户的需求。
图式符号库设计思想：图式符号库的设计思想应当与其图形系统的实现方法相一致。
不具备专用图形系统的制图软件例如对CAMAP等来说，地形图的生成是依赖于AutoCAD环境，其符号库的建立是以AutoCAD 有关概念和方法为基础，如图块（BLOCK）、线型（LINETYPE）、填充（HATCH）等类符号的建立、使用和维护，基本上是应用AutoCAD所提供的命令和数据结构。
还有一些软件本身就是在通用的CAD图形软件（如AutoCAD或Microstation）下开发和运行的，其符号库是基于AutoCAD环境建立的。
具备独立的图形系统的数字测图软件：沿用通用的CAD图形软件的符号库系统，并实现与之兼容的应用程序；根据自己的图形数据结构和图形应用平台，开发专门的符号库结构和实现方法，并专门设计各种符号。
无论是否应用CAD的图形软件，都会有一些图式符号难以用一般化的描述方法来实现，例如斜坡、广告牌、台阶等，只能分别编写专门的绘制程序，并形成各自的应用方法。

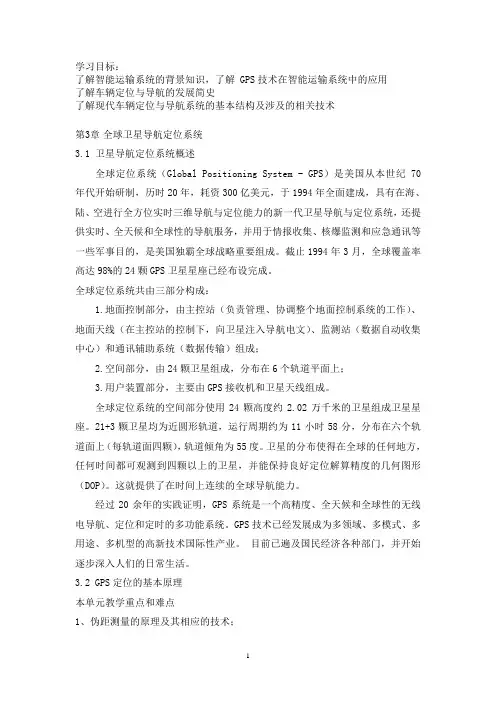

ch3-全球卫星导航定位系统
学习目标：了解智能运输系统的背景知识，了解 GPS技术在智能运输系统中的应用了解车辆定位与导航的发展简史了解现代车辆定位与导航系统的基本结构及涉及的相关技术第3章全球卫星导航定位系统3.1 卫星导航定位系统概述全球定位系统（Global Positioning System - GPS）是美国从本世纪70年代开始研制，历时20年，耗资300亿美元，于1994年全面建成，具有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航与定位系统，还提供实时、全天候和全球性的导航服务，并用于情报收集、核爆监测和应急通讯等一些军事目的，是美国独霸全球战略重要组成。
截止1994年3月，全球覆盖率高达98%的24颗GPS卫星星座已经布设完成。
全球定位系统共由三部分构成：1.地面控制部分，由主控站（负责管理、协调整个地面控制系统的工作）、地面天线（在主控站的控制下，向卫星注入导航电文）、监测站（数据自动收集中心）和通讯辅助系统（数据传输）组成；2.空间部分，由24颗卫星组成，分布在6个轨道平面上；3.用户装置部分，主要由GPS接收机和卫星天线组成。
全球定位系统的空间部分使用24颗高度约2.02万千米的卫星组成卫星星座。
21+3颗卫星均为近圆形轨道，运行周期约为11小时58分，分布在六个轨道面上（每轨道面四颗），轨道倾角为55度。
卫星的分布使得在全球的任何地方，任何时间都可观测到四颗以上的卫星，并能保持良好定位解算精度的几何图形（DOP）。
这就提供了在时间上连续的全球导航能力。
经过20余年的实践证明，GPS系统是一个高精度、全天候和全球性的无线电导航、定位和定时的多功能系统。
GPS技术已经发展成为多领域、多模式、多用途、多机型的高新技术国际性产业。
目前已遍及国民经济各种部门，并开始逐步深入人们的日常生活。
3.2 GPS定位的基本原理本单元教学重点和难点1、伪距测量的原理及其相应的技术；2、载波相位测量的原理及其相应的技术；3、绝对定位和相对定位的方法。
计算机制图中地图符号系统的特征及设计原则
计算机制图中地图符号系统的特征及设计原则摘要：本文介绍了计算机制图中地图符号系统的特征、内容、功能及进行符号系统设计时的主要原则。
关键词：计算机制图符号系统特征、设计原则0 引言地图是将地理环境诸要素根据一定的数学法则，经过制图综合并运用符号系统，以一定的比例尺缩绘于平面上，以传达各种自然和社会现象的数量、质量、空间分布和联系以及发展变化规律的图形体系。
地图有三个明显特征：（1）特定的数学法则——可量测性。
这一特性主要包括基于地球做为球体的不可展开性建立的投影理论和手段和基于地图的位置服务功能而提出的坐标系统要求和比例尺要求。
（2）特殊的符号系统——直观性。
地图运用符号表达地理空间诸要素，简洁、概括、重点突出、数量化，不仅能表现常规可见的物体，而且能表现无形要素。
（3）实施制图综合——一览性。
地图是作者对地理环境进行思维加工，抽取事物内在的本质特征与联系的科学作品，不仅能表达现在，而且能表达过去和将来。
随着计算机技术的日益发展，从上世纪八十年代以后，我国也步入了计算机技术与制图技术的融合时代，经过二、三十年的发展，目前已完全摒弃了传统制图工艺，制图软件的发展也突飞猛进，百花齐放。
本文拟在计算机制图理论和实践的基础上，讨论地图符号系统有别于传统的一些特征和设计原则。
1 符号系统的特征地图上各种形状、大小、颜色的图形和文字的总称。
地图符号是地图表达内容的唯一语言并可以为读者领会，使用符号是地图的基本特征之一。
地图符号系统有下列基本特征：1.1 综合抽象性地图符号不是地理要素的真实表达，而是经过综合，抽取了地理要素的本质特征。
地理要素的符号化本身就是实施制图综合的体现。
1.2 系统性地图符号内部自恰，以系列化的形状、大小、色彩、纹理共同构成符号体系。
1.3 约定性一方面，地图符号一经设计完成就对地图内容的表达形成了约束，使用时不得随意改变或替换；另一方面，地图符号在设计和使用时一般都会遵循习惯和约定俗成的规则。
第三章 地图符号系统
传递性
时空性
三、地图符号的分类
地图符号依据不同的分类标志有不同的分类方法，可 分为5种分类方法 ①按符号的图形特征分类 可分为：
②按符号和所表示对象的透视关系分：
正形符号
侧形符号
象征符号
③按符号和所表示对象的比例关系分为：
数量感：尺寸是产生数量感最有效的视觉变量，简 单的几何图形其可量度性强，数量感较好。图形越 复杂，数量感的差别准确率越低
37
38
质量感
质量感指观察对象被知觉区分为不同类别的 感知效果，产生性质不同的印象。 形状、颜色（主要是色相）和结构是产生质 量差异感的最好变量。
39
动态感
一些视觉变量有规律的排列和变化可以引导 视线的顺利运动，从而产生动态感。
色彩的差异是视觉变量中应用最广泛，区别最明显的变量 ，主要用于区分制图对亮度变化可表示制图对象的数量差异
颜色包括彩色和非彩色（黑白色），彩色具有色相（色调 ）、明度（亮度）和饱和度（彩度）三种特性，而非彩色只 有亮度特性。 彩色的三种特性对制图来说各有作用，因而也可以各自成 为一种视觉变量。
若分为大、中、小产量，四分位值域位于中位数两侧，反映了最接近中 位数的地理数据特征。值域为Q1-Q3=1505，衡量四分法可能产生的偏差 V=（Q1-Q3）/2=752（kg） 大产量在1590kg上，小产量在85kg以下，中产量在1590~85kg之间
2.2 地图符号的量表
3.间距量表
常用的统计量是算术平均值 X 和标准差d
面状符号
无论是呈连续分布还是离散分布于一定范围的现象， 如土壤、气候、植被分布都可以用面状符号表示。
第三章 地图的符号系统
质量特 征
数量特 征
等值线位 置
符号纯 度变化
符号亮 度变化
符号大 小变化
符号粗 细变化
符号长 短变化
内部组 成
结构符 号的色 相变化
结构符 号的纯 度变化
结构符 号的亮 度变化
结构符 号内分 割比例
结构符 号内网 纹排列 变化
符号内 网纹排 列变化
结构符 号内网 纹疏密 变化
符号内 网纹疏 密变化 符号内 网纹疏 密变化
• 1.定名量表
依据制图对象固有特征进行区分 。
以一个群体中出现频率最多的类别定名。
2. 顺序量表
按某种区分标志把事物现象构成的数组进行排序，区分为 一种相对等级的方法.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
形状变量
是视觉上能区别开来的几何图形的单体。
尺寸变量
是组成不同形状的符号在量度上的变量
方向变量
适用于线状的、长形的符号
色彩变量
是最活跃的视觉变量，又包含三个子分量： 色相；彩度；亮度 (HSB)
网纹变量
指在一个符号或面积内部对线条或图形记号的重复交替 使用。通常用来表现具有模糊的区域边界或者呈交叉分 布的地图要素。
地图符号的实质是以 约定关系为基础，用 一种视觉形象图形来 代指事物现象的抽象 概念。
地图符号举例，如下图
地图符号的概念
表示地图信息空间位置、大小、数量 和质量特征的点、线、几何图形和文字、 数字等。
地图符号的作用
• 1、保证空间位置具有较高的几何精度， 并可量测 • 2、对地理事物抽象、概括和简化，使图 面清晰易读 • 3、能表示具体事物，抽象事物 • 4、在平面上建立空间模型，便于分析
地图符号体系
• ③要与要素的分类分级相适应， • 即符号的差异明确反映制图信息的类 别差异、等级高低和数量大小。
• A、不同大类差别要显著，同一大类要有紧密的 联系。 • B、要注意形状与结构在传输亚类信息时的视觉 差异。 • C、要使等级高、数量大的符号比等级低、数量 小的符号的形状结构更加复杂、突出，表示制图信 息的主次等级和数量差异。
（1）对符号设计的共同要求
• ①充分考虑地图的比例尺和幅面，以及地
图的主题和使用对象、使用方式。
符号尺寸要大 颜色要鲜艳 层次要分明 形状力求生动活泼，赋予表现力 不宜设计单色符号 其线划也不宜过于精细。
• 例如，全开大比例尺宣传用挂图，
• • • • • •
• 又如，幼儿地图册上的矿产符号宜设计象形符号， 而不宜采用文字或几何符号。
在素图中，晕线和图案实际上和色彩与色调的作用一 样。例如，土壤类别用不同晕线与图案以代替不同的颜色， 人口密度则用不同疏密的 • 彩色地图上，晕线与图案常与色彩配合，表示更多的 内容。例如，用蓝色圆表示纺织工业时，可在蓝色圆内绘 不同方向或不同形式的晕线和图案，来进一步区分棉、麻、 丝纺织工业等亚类。
B.
色光加色法
色彩的混合
色料减色法
绿
青
红
黄
品
蓝
色彩原理
C.
地图设色
底色：起衬托或背景作用
主区色与邻区色：拉大反差，突出主区
主区内各子区色：各区协调，在变化中 求统一
质别色
质别色：表示要素的定性特征
一个色相代表一种或同类性质
尽量设置接近或象征物体的色 色相应便于分类或分区
地图符号的构成要素
• 每类具体的符号都以其一定形状、尺寸、颜色（包 括色彩与色调）、结构（包括晕线、花纹与图案） 相互区别，因而形状、尺寸、颜色与结构称为地图 符号的构成要素，这些也是人们对各种符号产生视 觉差异的要素。
基于 ArcGIS Engine 的地图符号库管理系统的设计与实现
基于 ArcGIS Engine 的地图符号库管理系统的设计与实现张黎娜【摘要】The author of this paper has developed a map symbol management system in C # lan-guage with ArcGIS Engine to meet the needs for map symbols in three-dimensional modeling of an coal mining subsidence area and dynamic simulation of projectdevelopment.Application re-sults show that the system can meet the practical needs for map symbols in the process of project development.%为了满足采煤沉陷区三维建模与动态仿真项目开发过程中对地图符号的需要，采用基于ArcGIS Engine 的开发方式，使用 C#语言，进行了地图符号库管理系统的开发与设计。
应用结果表明，该系统能够满足实际项目开发过程中对地图符号的应用需要。
【期刊名称】《唐山学院学报》【年(卷),期】2015(000)006【总页数】3页(P24-26)【关键词】ArcGIS Engine;C#语言;地图符号库管理系统【作者】张黎娜【作者单位】安徽广播电视大学，合肥 230000【正文语种】中文【中图分类】TP311;P283.1在项目实际的开发过程中，地图符号的质量要求应该以充实地图内容、增强地图的可读性、利于项目实际开发与研究为首要前提[1-2]。
地图符号的设计和实现对矢量数据是否能准确、高效地显示和描述地理空间中的点、线、面状地物是至关重要的。
ArcMap软件的地图符号库，是地图可视化的重要信息载体，能直观地呈现出目标对象的种类、时间、空间、质量等特征信息[3]。
第三章地图符号系统
第三节 地图符号的设计
• 一 地图符号的设计原则
– １：形状要图案化
– 使图形具有象形、简洁、醒目和艺术特点，能望形生义。
– ２：种类要简化
– 符号太多会给阅读带来困难。外形特征类似可用一种符号为基础。
– ３：符号要有对比协调性
– 既有区别，又要相互配合。
– ４：符号要有逻辑系统性
– 同一类符号，相互联系形成系列。
– 线状：水平，垂直，雁行或屈曲字列。且 注主轴线应与符号平行或依符号轴线排列。
– 面状：多用雁行或屈曲字列，配置在符号 面积内，并沿符号中部的主轴线布设。
– 2 地图色彩的配合类型
– 同种色配合：将某色相逐渐变化亮度或纯 度。
– 类似色配合：协调性较好但对比性较弱。 – 对比色配合：对比性较好但协调性较弱。 – 互补色配合：为对比色配合特例。对比性
最强，协调性最差。
– 3 色彩三要素的设计
• （1）色相：对大多数人的眼睛的吸引力按红， 绿，黄，蓝，紫的顺序排列。
一 地图符号视觉变量
2尺寸，指点状符号及其组成线，面的大小， 粗细，长短，分割比例变化。
第二节 地图符号视觉变量及 其视觉感受效果
一 地图符号视觉变量
3方向，方向变化
第二节 地图符号视觉变量及 其视觉感受效果
一 地图符号视觉变量
4色彩，色相，亮度，纯度。
第二节 地图符号视觉变量及 其视觉感受效果
– 来表示制图对象的类别和性质。 – 要注意习惯用色。
• （2）亮度：多用来表示数量指标。亮度大，数 量小。
• （3）纯度：常表示制图对象的数量指标。纯度 大，数量大。
第五节 地图注记
• 一 注记的功能：
– 表明制图对象。
第三章 地图符号系统
3.视觉要求
(1)视力 视力(或视觉敏锐度)系指人眼能分辨物体细微结 构的最大能力
种类 可辩尺寸 目视距离 250 500 1000 0.17 0.30 0.70 0.05 0.13 0.20 0.10 0.20 0.40 0.12 0.15 0.50 0.75 2.50 3.50 点的直径 单线粗度 实线间隔 虚线间隔 汉字大小
原始地图：制图物体 形象画； 现代地图：制图物体 抽象符号 地图 符号（表现定位、质量和数量 特征）
地图符号举例，如下图
1.综合抽象性
2.系统性 3.约定性 4.传递性 5.时空性
三、地图符号的分类 1.按符号的图形特征分类： 几何符号：由几何图形构成的符号 文字符号：用中、西简单字母设计而成的符号 象形符号：示意性符号和艺术性符号的统称 透视符号
图7-7
第三节 地图符号的设计
一 地图符号设计的基本原则 二 影响地图符号设计的因素
三 点、线、面状符号的设计
一 地图符号设计的基本原则
2.种类要简化
性质相同，外形特征类似的物体，可 用同一种符号作为基础，加以适当变化来 区别
3.符号要有对比协调性 符号的对比性指不同符号间应区别明显、 主次分明。 符号的协调性是指符号大小的相互联系及 配合
2.按符号和所表示对象的透视关系分为：
正形符号：以正射投影为基础，按地物投影后的平面 轮廓形状构成的符号。 侧形（视）符号：以透视投影为基础，按地物正、侧 面形状设计而成的符号。 象征符号：采用象征意义的抽象图。
3.按符号和所表示对象的比例关系分为：
4.按符号所表示制图对象的地理特征量度分类：
5.动态感
读者从图形中获得一种运动的视觉效果。 表示动态感的习惯用法： 箭头 等渐变形成 尺寸、明度、方向、密度 动态。 如图7-6所示
计算机制图第6章 地图符号设计
文
学 火车站
斜坡
1 2 3 4
广告牌
台阶
消火栓
独立针叶树
地下建筑物的地表出入口 （尖端表示入口方向） 按真实方向描绘的点状符号
垂直于南图廓的点状符号
地图符号的绘制
计算机地图制图软件中地图符号绘制的实质是将符号坐 标系中图形元素特征点的坐标（x, y）变换到地图坐标 系中的坐标（X, Y）并按给定的顺序连线的过程。 符号绘制分信息法和编程法 信息法分矢量格式与栅格格式。 点状符号信息法绘制。 线状符号信息法绘制。 面状符号信息法的绘制。 复杂符号的绘制。 采用信息法绘图或显示，使众多点、线、面符号绘制只 分别用点、线、面三个程序，程序通用，数据复杂，可 以说是开放式的绘图。 编程法是信息法的必要补充。
（1）根据制图输出范围从地理数据库中获取要符号
化的提取数据块（地图实体几何坐标和属性参数）； （2）根据属性参数表中的用户标识（UID）到地物 类型参数表文件找到实体符号化时的符号代码或符号 索引（UID）和符号显示颜色等参数； （3）根据符号代码到符号库中获取符号描述信息； （4）地图实体符号化模块根据实体对象的几何位置 信息和符号描述信息对地图实体进行符号化，并将符 号化结果输出。
4 1
4 1
11 1 1 3 1 0 1计算绘图矢量并操作绘图 仪绘制地图符号。 每一个地图符号或同一类的一组地图符号可以编制一 个绘图子程序。这些子程序组成一个程序库。 在绘图时按符号的编码调用相应的绘图子程序，并输 入适当的参数，该程序便根据已知数据和参数计算绘 图向量并产生绘图指令，从而完成地图符号的绘制。
常用图形软件符号的制作
AutoCAD ：型文件（*.SHP,*.SHX,*.LIN.*.PAT）、 图形块、程序绘制 MAPINFO:点状符号：位图、ＴrueType字体符号和 矢量符号；线状符号:lineedit.exe；面状符 号:areaeditor.exe ArcGIS 中，符号库是在符号管理器(Style Manager) 中进行管理，进行符号库的添加、删除、新建等工 作，点状符号:、简单的图形符号及其组合、字体符 号和图片；线状符号:包括简单线、细切线、制图线、 点状符号或图片；面状符号:单色填充、渐变色填充、 制图线填充、点状符号填充和图片填充
地图符号系统 PPT课件
• 根据事物分布的特点，地图符号有面状、 点状和线状之分。
• 这些符号运用在表示专题要素的分布、质 量和数量特征以及动态变化时，形成了许 多表示法：
范围法、质底法、量底法、等值线法、 定点符号法、线状符号法、动线法、点值 法、定域统计图法、色级统计图法以及定 位统计图法。
表示地形的主要方法有等高线法、分层 设色法、晕渲法等。
• ③要与要素的分类分级相适应，
• 即符号的差异明确反映制图信息的类 别差异、等级高低和数量大小。
• A、不同大类差别要显著，同一大类要有紧密的 联系。
• B、要注意形状与结构在传输亚类信息时的视觉 差异。
• C、要使等级高、数量大的符号比等级低、数量 小的符号的形状结构更加复杂、突出，表示制图信 息的主次等级和数量差异。
的符号，称为几何符号。
• （2）文字符号 以所示地理事物名称核心字或开头一、
二个字母表示地图内容的符号称为文字符号。
• （3）象形符号 以形象生动的侧视、透视或简单图案
构成的地图符号，称为象形符号。
（2）线状符号
表达呈线状或带状延伸分布事物的符号。
线状符号的形状和颜色表示事物的质量特征， 其长度能按比例尺表示，而宽度一般需要进行适当
色料减色法
绿
青
红 黄
蓝
品
色彩原理
C. 地图设色
底色：起衬托或背景作用
主区色与邻区色：拉大反差，突出主区 主区内各子区色：各区协调，在变化中
求统一
质别色
质别色：表示要素的定性特征 一个色相代表一种或同类性质 尽量设置接近或象征物体的色 色相应便于分类或分区
象征
分类
地图的符号系统
地图符号
• 地图符号是表达地图内容的基本手段。 它不仅能表示事物的空间位置、形状、 质量和数量特征，而且还可以表示各 事物之间的相互联系及区域总体特征。
地图符号分类的逻辑体系
Ｊ ｕｎ ｌ ｆ ｏ ｔ ｓＤ ｃ ０ ７ ３ （） ｏ ｒ ｏ Ｇｅｍａｉ ｅ ．２ ０ ； ２ ６ ａ ｃ
文章编号 ：０ ７３ １ （０ ７０一０ ５０ １０一８ ７２０ ）６０ １一２
中图分类号：２３ Ｐ８
文献标志码 ： Ｂ
地图符号分类的逻辑体系
郑红波‘ 钟业勋２ ３ ， 郑 浩４
的 平面像ｑ ｆｘｅ ｇ Ａ ｅ ， ｇ （ ｑｆ ） Ｚ称为ｘ ） （ 的地图 符号闲。
２ 分类 的数学定 义
定义２ 分类 设｛ 沃 是已知集合Ｘ的子集的一个 戈｝ ，
族， 云 ， 即Ｖ 〔１戈ＣＸ如果满足下面的三个条件：
Ｘ二Ｕ‘ Ｘ、 。 Ｊ Ｖ落 ， 〔１戈笋协
Ｖ １ ‘〔Ｉ ， 今戈ｎＸ ＝娇 ＸＩ１ ‘ （，） 泣 护汇 ， 那末， 戈｝ ， 集合族｛ ， 就叫做集合Ｘ的一个分类， 戈 。 每个 叫做分类｛ ‘ 中的一个类〔。 戈｝ ， 。 ７ 〕 ３ 地 图符号的分类 把分类的定义应用于地图符号的集合 Ｘ 根据给定的约 ， 束条件 １ 的不同， 可得到不同的分类。
万方数据
侧抢谙魔匆盖粗
Ｊｕｎｌ ｆ ｅｍ ｔ ｓ ｅ．２０ ； ２ ６ ｏ ｒａ ｏ Ｇ ａｉ Ｄ ｃ ０ ７ ３ （） ｏ ｃ
的线段 、 折线或曲线， 即满足：
３５ 地图符号按表 象特征的分类 ．
Ｖ ，， ｏＮ 门Ｎ （） ｐｐ ｅｌ ， 尸尹尹 ２ 若地图符号 ｇ （） 为中心定位，ｅｑｆ ｘ ， ｑｆｘ 以１ ｌ ｇ （）则称 ｇ （） ｑｆｘ为线状地图符号， ｑｆｘ止 记作 ｇ （） 。
项目来派： 浙江省自然科学基金资助项目（ ｌ５０ 。 Ｙｏ ３ ３）
定义 ３ 点状地图符号 设点 Ｐ ， ｇ （） ｅＺ 若ｇｆｘ 以尸定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可表达地表事物现象的空间特征（如空间分布、空间结构、 质量特征、数量特征等）和时间特征（如发展趋势、动态 迁移、演化特征、空间结构变化等）
1 地图符号概述
1.4 地图符号的优点
使地图更直观、形象
大大简化了物体的图形——提高清晰度、增加了载 负量；
能根据需要显示小而重要的物体； 能显示相互重叠的物体和现象； 能显示要素的定性和定量特征； 能显示不能直接看到的自然和社会现象。
定 有
3(n+1) 3 × 41
40
第3个四分位序号
Q3 = ——4 — = ——4 —— = 30.75
个 数
按内插法计算各 分位数的数值
X1 = N10 + ( N11 -N10 ) × 0.25 X2 = N20 + ( N21 -N20 ) × 0.5 X3 = N30 + ( N31 -N30 ) × 0.75
比率量表
1 地图符号概述
1.6 地图符号的量表
One year of earthquakes Earthquakes over magnitude 5 from October 1, 2014 to September 30, 2015. Arithmetic scale
When we hear that a magnitude 8 earthquake has struck, we know that’s worse than a magnitude 4 earthquake. But how much worse?
That's because the earthquake scale—called the Moment Magnitude Scale, which replaced the Richter Scale—is logarithmic, rather than arithmetic. If you don't remember logarithms from school, each number on a logarithmic scale represents a factor of ten, so a magnitude 8 earthquake shows up on a quake-measuring seismometer as ten times larger than a magnitude 7. And it releases more than 30 times as much energy.
城市等级别。
——顺序量表
1 地图符号概述
1.6 地图符号的量表 量表法——地理空间信息处理
定名量表 顺序量表 间距量表 比率量表 四种量表的精度是有序（不可逆）且相互关联的： 比率量表间距量表顺序量表定名量表
1 地图符号概述
1.6 地图符号的量表
定名量表 —— 定性
是最低水平的量表尺度
依据制图对象固有特征进行区分
1 地图符号概述
1.1 地图符号的概念
地图符号：
具有空间特征的一种视觉符号，直观形象 是表达地图内容的基本手段，地图的图解语言，地表要素
在地图上的表达形式 由形状不同、大小不一、色彩有别的图形和文字组成 没有好的地图符号就没有高质量的地图
地图符号的本质：
是一种物质的对象（图形），它用来代指抽象的概念，这 种指代以约定关系为基础。
按视点位置分类 正形符号、侧形符号、象征符号：
按作用分类 定位符号：图上有确定位置，不能随便移动的符号 说明符号：说明定位符号所表示的地物的数量特征和质量 特征的符号，附加在定位符号旁； 注记符号：配合其它符号说明现象或地物的数量特征和质 量特征的符号。
1 地图符号概述
1.5 地图符号的分类 按地图符号的视点位置分类 正形符号：高空垂直俯视地物，为一种平面轮廓图形
表示地物的种类、性质、分布状态等
几乎无需数学处理，确定对象的代表属性，即可定性
1 地图符号概述
1.6 地图符号的量表
定名量表 —— 定性
众数法：众数是最佳的数字统计量，以一个群体中
出现频率最大的类别定名。
1 地图符号概述
1.6 地图符号的量表
顺序量表
顺序量表
按某标志将制图对象排序，表现为相对等级 标志是以定量为基础，通过计算或人为确定 只区分相对等级，不产生对象的数量概念 有单因素排序、多因素排序、定性排序、依某种数量关
1 地图符号概述
1.1 地图符号的概念
广义的地图符号：
是指表示地表各种事物现象的线划图形、色彩、数学语言 和注记的总和，也称地图符号系统。
完整的地图符号系统由图解语言（地图符号）、写出语言 （色彩和地貌立体表示）、自然语言（名称注记）和数学 语言（地图投影、比例尺、方向）四部分组成的。
狭义的地图符号：
1 地图符号概述
1.3 地图符号的特征
系统性：根据事物现象的性质、结构等划分为类、亚类、
种、属等不同类别和级别，设计与其对应的系列符号
1 地图符号概述
1.3 地图符号的特征
1.针叶林 2.阔叶林
3.灌丛和萌生矮林 4.荒漠和旱生灌丛
5. 草原 6.草甸 7.草本沼泽
1 地图符号概述
1.3 地图符号的特征
间距量表
1 地图符号概述
1.6 地图符号的量表
比率量表
以明确的比率数值描述制图对象的数值差异
L, , kLr2, kLr3, kLr4, kLr5, …, H等比数列是常用的方 法之一
一种完整的定量化方法，可描述客体的绝对量，可 有单位，也可是百分比的值。
1 地图符号概述
1.6 地图符号的量表
It sounds like it should be twice as strong, but it's not. Actually, a quake of magnitude 8 releases a million times more energy than a magnitude 4 quake.
1 地图符号概述
1.6 地图符号的量表
顺序量表
1 地图符号概述
1.6 地图符号的量表
间距量表
通过一定量形成的制图对象排序(等差数列) 常用的统计量是算术平均值x和标准差δ
分级间隔值： x 2 , x , x, x , x 2
有起始点，可有单位
1 地图符号概述
1.6 地图符号的量表
是指在图上表示制图对象空间分布、数量、质量等特征的 标志、信息载体，包括线划符号、色彩图形和注记。
1 地图符号概述
1.1 地图符号的概念
1 地图符号概述
1.1 地图符号的概念
1 地图符号概述
1.2 地图符号的功能 地图符号是空间信息传递的手段。
“读”、“写”功能，即空间信息——符号化——地图
地图符号构成的符号模型，不受比例尺缩小的限制， 仍能反映区域的基本面貌。
地图符号提供地图极大的表现能力。
具体——抽象；历史——现状——未来；外部轮廓——内 部特征
地图符号能再现客体的空间模型，或者给难以表达的 现象建立构想模型。如等高线、等温线
1 地图符号概述
1.1 地图符号的特征
综合抽象性： 分类、分级、抽象，综合反映对象本质特征
侧形符号：侧面观察物体，图形为一近似于物体侧面 轮廓的形状；
象征符号：
1 地图符号概述
1.5 地图定位符号
点状符号：一点定位 线状符号：中心线定位 面状符号：轮廓线定位
• 说明符号
• 注记符号
名称注记：解释地物名称
说明注记：说明要素的定性 或定量特征
1 地图符号概述
符号：
表达观念、传输一定信息的工具 用来代表某种事物现象的代号 一种物质的对象、属性或过程 以约定关系为基础，表示抽象的概念
空间信息 ＝ 概念 ＝被表示成分 视觉形象 声音形象 表示成分
1 地图符号概述
1.1 地图符号的概念
写意
定位图案化 完备概念化 科学艺术化
没有符号和 有一定数学基 分类分级表示 表达一种约定关 符号系统 础的水平投影 的地图符号 系，如蓝色—— (山水画) 的符号化 (制图综合基础)河流等
1 地图符号概述
1.4 地图符号的优点
1 地图符号概述
1.4 地图符号的优点
1 地图符号概述
1.5 地图符号的分类 按所表示制图对象的空间分布状态分类
点状符号、线状符号、面状符号、体积符号
按与所表示对象的比例关系分类
比例符号、半比例符号、非比例符号
按图形特征分类
几何符号、文字符号、象形符号、透视符号、图表符号
1 地图符号概述
想一想： 右边的图
里哪些内容 属于地图符 号？
1 地图符号概述
1.1 地图符号的概念 1.2 地图符号的功能 1.3 地图符号的特征 1.4 地图符号的优点 1.5 地图符号的分类 1.6 地图符号的量表
1 地图符号概述
1.1 地图符号的概念
1 地图符号概述
1.1 地图符号的概念
第三章 地图符号系统
主要内容
1 地图符号概述 2 地图符号视觉变量及其视觉感受 3 地图符号的设计 4 地图色彩 5 地图注记
教学要求与重点
3 教学要求
1. 掌握地图符号的基本知识；掌握构成符号的视觉变 量及其视觉感受效果
2. 认识地图符号设计的原则及其影响因素，学会点、 线、面状符号的设计方法
3. 了解色彩三要素、色彩的表示与象征、地图符号的 色彩设计
本章重点
量表在符号设计中的应用和地图符号视觉变量
1 地图符号概述
复习
地图具有完整的符号系统
地表实际复杂多样和表现形式有限的矛盾 把制图对象的地理位置及范围，质量和数量特
征，时空分布规律与相互关系，用十分概括与 抽象的符号加以表示 图形形式、文字注记、数字形式等及其综合 地图符号系统与航空像片、卫星像片相比具有 许多优越性 直观性和易读性
