信号继电器
常用信号继电器用途

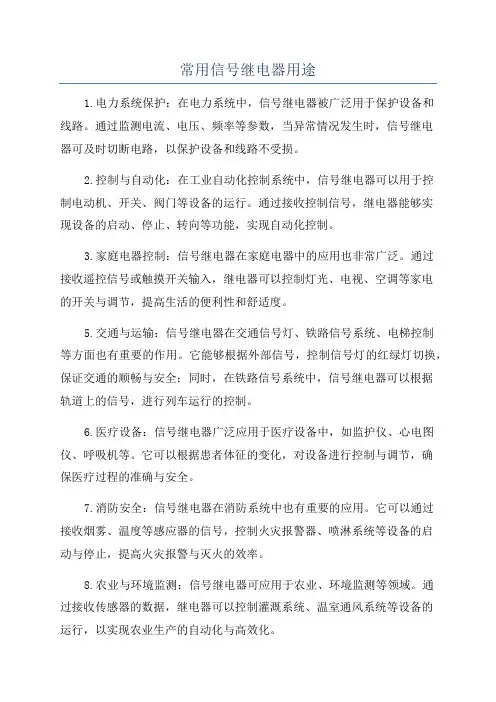

常用信号继电器用途1.电力系统保护：在电力系统中，信号继电器被广泛用于保护设备和线路。
通过监测电流、电压、频率等参数，当异常情况发生时，信号继电器可及时切断电路，以保护设备和线路不受损。
2.控制与自动化：在工业自动化控制系统中，信号继电器可以用于控制电动机、开关、阀门等设备的运行。
通过接收控制信号，继电器能够实现设备的启动、停止、转向等功能，实现自动化控制。
3.家庭电器控制：信号继电器在家庭电器中的应用也非常广泛。
通过接收遥控信号或触摸开关输入，继电器可以控制灯光、电视、空调等家电的开关与调节，提高生活的便利性和舒适度。
5.交通与运输：信号继电器在交通信号灯、铁路信号系统、电梯控制等方面也有重要的作用。
它能够根据外部信号，控制信号灯的红绿灯切换，保证交通的顺畅与安全；同时，在铁路信号系统中，信号继电器可以根据轨道上的信号，进行列车运行的控制。
6.医疗设备：信号继电器广泛应用于医疗设备中，如监护仪、心电图仪、呼吸机等。
它可以根据患者体征的变化，对设备进行控制与调节，确保医疗过程的准确与安全。
7.消防安全：信号继电器在消防系统中也有重要的应用。
它可以通过接收烟雾、温度等感应器的信号，控制火灾报警器、喷淋系统等设备的启动与停止，提高火灾报警与灭火的效率。
8.农业与环境监测：信号继电器可应用于农业、环境监测等领域。
通过接收传感器的数据，继电器可以控制灌溉系统、温室通风系统等设备的运行，以实现农业生产的自动化与高效化。
总结起来，常用信号继电器在电力系统保护、控制与自动化、家庭电器控制、电信设备控制、交通与运输、医疗设备、消防安全、农业与环境监测等方面都有广泛应用。
它通过转换信号的方式，起到控制电路的作用，从而实现各种设备的启动、停止和调节等功能。
信号继电器的概念
信号继电器的概念信号继电器是一种电器元件，它可以通过控制一个电信号来开关一个或多个电路。
它的引脚包括输入端、输出端和电源端。
输入端接收外来电气信号，输出端通过自身内部开关连接和断开电路。
信号继电器的主要特点是可以实现信号的放大、转换、隔离、保护和延时等功能。
信号继电器的工作原理是利用低电压的控制信号来开启高电压的应用电路。
当控制信号被激活时，信号继电器内的电磁铁会被激发，使连接在其一端的机械开关被吸合，从而实现电路的闭合。
相反，当控制信号消失时，机械开关会被解除吸合，电路会被打开。
这种工作原理使得信号继电器可用于各种应用场合，它可以将输入端的电信号转换成其他形式的电信号输出，或者使得制约输入和输出的电路相互隔离以达到保护的作用。
例如，在许多工业自动化领域，由于输入信号来自于不同的传感器和设备，且电源和地电位有时相差较大，这就需要使用信号继电器进行隔离和转换。
这样，输入端的电路隔离于输出端的电路，可以有效地抵抗干扰和噪声，并保障电路的稳定工作。
另外，信号继电器还可以使用定时电路实现延时作用，在特定时间后再执行开关操作。
这种功能在各个领域的应用都十分广泛，例如在广播通讯中，可以通过信号继电器进行延时控制，使得信息传播更加稳定和有效。
除了隔离、转换和延时外，信号继电器还可以实现输出信号的放大和保护。
在实际应用中，有些设备的信号较弱或者存在一定的电磁干扰，这时就需要使用信号继电器进行信号放大或者保护，以确保输出信号正确稳定。
综上所述，信号继电器是一种可以转换、放大、隔离、保护和延时控制的通用电器元件。
无论在哪个应用场合，信号继电器都可以实现相应的功能，使得设备工作更加可靠和稳定。
信号继电器概述
信号继电器继电器是自动控制系统中常用的电器，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。
各个领域的自动控制系统无一不采用继电器。
铁路信号技术中广泛采用继电器，称为信号继电器（在铁路信号系统中，可简称继电器），是铁路信号技术中的重要部件。
它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。
继电器动作的可靠性直接影响到信号系统的可靠性和安全性。
一、信号继电器概述信号继电器是用于铁路信号中的各类继电器的统称，是各类信号控制系统不可缺少的重要器件。
（一）、铁路信号对继电器的要求信号继电器作为铁路信号系统中的主要（或重要）器件，它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。
为此，铁路信号对继电器提出了极其严格的要求，具体如下：(l）动作必须可靠、准确；(2）使用寿命长；(3）有足够的闭合和断开电路的能力；(4）有稳定的电气特性和时间特性；(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。
具体要求见《信号维修规则技术标准》11继电器11 . 1通则。
按照工作的可靠程度，信号继电器可分为三级：一级继电器：绝对不允许发生前接点与动接点之间的熔接；衔铁落下与前接点的断开由衔铁及可动部分的重量来保证；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然；衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生；有较高的返还系数：轨道继电器不小于50%，一般继电器不小于30％。
二级继电器：衔铁依靠本身重量或接点弹片反作用力返还；返还系数不小于20%；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然。
三级继电器（电码型和电话型）：衔铁返还与后接点的压力均由动接点弹片的反作用力产生；前后接点均有熔接的可能。
在信号设备的执行电路中，如果继电器由于工作不正常而不能断开前接点时，将严重威胁行车的安全，故设计时均采用一级继电器，又由于一级继电器的高度可靠性。
信号继电器的基本原理
信号继电器的基本原理嘿，朋友们！今天咱来聊聊信号继电器的基本原理，这玩意儿可神奇啦！你看啊，信号继电器就像是一个特别靠谱的“传令官”。
它平时安安静静地待在那儿，一旦有个什么信号过来，它立马就能响应，然后准确无误地把这个信号传递出去。
这就好比咱家里的门铃，有人按了门铃，它就会响，告诉你有人来了。
信号继电器里面有个电磁铁，这电磁铁就像是它的“心脏”。
当电流通过的时候，这个“心脏”就开始工作啦，产生磁力。
然后呢，通过这个磁力去控制一些开关啊、触点啊之类的，从而实现信号的传递。
咱可以想象一下，这电磁铁就像一个大力士，它能把那些开关啊、触点啊轻松地拉动或者推动。
而那些开关和触点呢，就像是一道道门，只有它们打开或者闭合对了，信号才能顺利通过。
信号继电器还有个特别重要的特点，那就是它的可靠性。
它可不会随随便便出问题，就像咱的好朋友一样，关键时刻绝对靠得住！不管是在复杂的电路中，还是在恶劣的环境下，它都能坚守岗位，准确地传递信号。
而且啊，信号继电器的种类还特别多。
有普通的信号继电器，还有一些特殊功能的，比如能抗干扰的、能快速响应的等等。
这就好比咱的鞋子，有运动鞋、皮鞋、凉鞋，不同的鞋子适合不同的场合穿。
你说这信号继电器是不是很有意思？它虽然看起来小小的，不太起眼，但在很多地方都发挥着大作用呢！在我们的日常生活中，从家里的电器到各种工业设备，都离不开它。
它就像是一个默默奉献的“小英雄”，为我们的生活和工作提供着保障。
所以啊，可别小看了这小小的信号继电器。
它可是电路世界里的重要角色，没有它，很多电路可能都没法正常工作啦！怎么样，现在是不是对信号继电器的基本原理有了更清楚的认识啦？是不是觉得它很神奇呀？哈哈！。
铁路信号继电器 信号继电器表示方法
有极继电器必须标出其接点号
例如：111-112表示定位接点，111-113表示反位 接点，百分数是1为了区别于其他继电器而增加的。
在电路中，凡是以吸起为定位状态的继电器， 其接点和线圈均以“↑”符号表示，凡是以落下为定 位状态的继电器，其接点和线圈以“↓”表示。
三、继电器图形符号 表2 常见的信号继电器线圈图形符号
表3 常见的信号继电器接点图形符号
继电器线圈的图形符号 三要素：名称、定位状态、线圈使用
4
↑ ↓
名称
定位状态↑
继电器接点的图形符号 三要素：名称、定位状态、接点组数
使用第1组接点
DGJ
31 ↑↑
继电器名称 定位状态↑
项目一 继电器
信号继电器表示方法
一、继电器的型号 汉字拼音字母+数字，字母－继电器种类
数字－线圈的阻值
表1 继电器型号的文字符号含义
二、继电器名称 根据主要用途和功能命名。为了便于标记，继电器符
号用汉语拼音字头表示。 按钮继电器表示为AJ； 信号继电器表示为XJ； 下行进站信号机的列车按钮继电器表示为XLAJ； 上行进站信号机的列车按钮继电器表示为SLAJ。
信号继电器
第五部分继电器、联锁、闭塞第一章信号继电器第一节概论一、继电器在铁路信号设备中的作用继电器是铁路信号设备的主要元件之一，在铁路信号的自动控制和远程控制系统中，用它可构成逻辑电路或作为执行元件直接监督和控制列车的运行。
继电器工作的好坏，将直接影响信号设备的安全运用和可靠动作。
因此，对继电器提出严格的要求：继电器的动作必须可靠和准确；使用寿命长；有足够的吸合和断开的能力；有较高的电气绝缘强度；有稳定的时间和电气参数。
否则，它将危及行车安全。
二、继电器的分类（1）按用途可分为：电力系统用的保护继电器；自动控制系统用的控制继电器；通信系统用的通信继电器；铁路信号系统用的信号继电器。
（2）按输入量的物理性质可分为：①直流继电器：反映电流的变化；②电压继电器：反映电压的变化；③功率继电器：反映功率的变化；④非电量继电器：反映非电量的继电器，有温度、压力、速度等继电器。
（3）按工作电流的种类可分为：①直流继电器：直流供电动作；②交流继电器：交流供电动作；③交直流继电器：交流或直流供电动作。
（4）按动作原理可分为：①电磁继电器，其原理是通过继电器线圈中的电流在磁路的可动部分（衔铁）的气隙中产生电磁力，带动接点系统改变接点位臵。
②感应继电器，这种继电器是一种利用一个交变磁场与另一交变磁场在可动翼片中感应的涡流相互作用，使翼片产生转距，带动接点动作。
③热力继电器，是利用两种膨胀系数不同的双金属片加热后单向弯曲的物理特性，使接点动作。
（5）按动作时间可分为：①快动作继电器：当通电或断电时接点的闭合或断开较快，动作时间小于0.1s。
②正常动作继电器：当通电或断电时接点的闭合或断开既不快也不慢，动作时间为0.1 s～0.3 s。
③缓动作继电器：当通电或断电时接点的闭合或断开较慢，又称缓吸或缓放，动作时间0.3 s以上。
三、继电器的参数1.额定值——继电器正常工作时，所接入的电源系统的电压或电流值。
2.工作值——继电器通电，使前接点全部闭合并且满足规定的接点压力，所需的电压（或电流）值3.吸起值——继电器通电，使动接点与前接点刚接触时的电压（或电流）值。
城市轨道交通信号基础设备—信号继电器
继电器的型号表示
有极加强节点插入式信号继电 器——（前线圈160Ω后线圈 260Ω）
无极加强接点插入式信号继电 器——缓放型（前线圈125Ω后 线圈80Ω）
继电器的符号及名称
前接点代表危险侧信息； 后接点代表安全侧信息。
接点符合：故障—安全原则，即发生安全侧故障的可能性远远大于发 生危险侧故障的可能性。 处于禁止运行状态的故障有利于行车安全，称为安全侧故障； 处于允许运行状态的故障可能危及行车安全，称为危险侧故障。
非安全型（C型）继电器
主要依靠弹簧弹力释放衔铁，又称 为弹力式继电器。
项目2 城市轨道交通信号基础设备
任务2.1 信号继电器 2.1.3 信号继电器的结构及特点
继电器结构
继电器是由电磁系统和接点系统两个部分组成
电磁系统
电磁系统：线圈、固定的铁芯、轭铁、重锤片、可动的衔铁。
衔铁
重锤片
铁芯
轭铁
线圈
串并联三种基本形式。
并联电路
根据逻辑功能的要求，在电路中有些接点串联，有些是串联，这类电 路称为串并联电路。
继电器的表述
继电器的安全使用
必须满足继电器的工作安匝和释放安匝。 串联：前后线圈串联；如：JWXC-1700 并联：前后线圈并联；如：JWXC-850/850 单线圈使用时，为了保证得到与两线圈串联使用同样的工作安匝，通过线圈的电流 必须比串联时大一倍，所消耗功率也大一倍。继电器大都采用两线圈串联使用的方法。 但当电路需要时，也采用分线圈使用的方法。两线圈并联使用时，所需电压比串联时低 一半，一般使用在较低电压的电路中。
常见的故障：熔断器熔断、断线、脱焊、螺丝松脱、线圈烧坏、接点接触不良、线路 混入电源等。
电路开路（断线故障）：使继电器错误落下，或不能吸起 电路短路（短路故障）：使继电器错误吸起，或不能落下
信号继电器
非安全型继电器：必需监视检查接点在电路 中的工作状态，以保证安全条件的继电器。
17
其次节 安全型继电器
一、安全型继电器概述 AX系列安全型继电器是直流24V系列的
重弹力式直流电磁继电器，其典型构造为无 极继电器，其它各型号都是由其派生而成。 因此，绝大局部零件都能通用。
18
1、插入式和非插入式 外观上是否有防尘罩，前者单独使用，后者装
8
在以继电技术构成的系统中，大量使用，在 以电子元件和微机构成的系统中，作为接口 部件，将系统主机与信号机、轨道电路、转 辙机等执行部件结合起来。
9
四、铁路信号对继电器的要求
1、安全、牢靠 2、动作牢靠、准确 3、使用寿命长 4、有足够的闭合和断开电路的力量 5、有稳定的电气特性和时间特性 6、保持良好的电气绝缘强度。
67
最常用的是磁吹弧，这种方法是利用磁场的 电磁力把电弧拉长，起到增大接点间距离的 作用。使电弧拉长到加在接点间的电压缺乏 以维持电弧燃烧所需的电压而自行熄灭。 磁吹弧法是在接点上加装一块永久磁钢，永 磁磁通经过接点间的气隙构成磁回路。
35
⑶ห้องสมุดไป่ตู้放值 向继电器通以规定的充磁值，然后渐渐降
低电压或电流，至全部前接点断开时的最大 电压或电流值。
36
⑷工作值 向继电器线圈通电，直到前接点全部闭合，
并满足规定接点压力所需要的最小电压或电流 值。不大于额定值的70%。
37
⑸反向工作值 反向通电，至前接点全部闭合，并满足规
定接点压力所需要的最小电压或电流值。 不大于工作值得120% ⑹转极值 使有极继电器衔铁转极的最小电流或电压 值。
43
四、安全型继电器的接点
继电器接点是继电器的执行机构，通过接点来 反映继电器的状态，进展电路的掌握。对于继 电器接点有较高的要求，从接点材料到接点构 造，从接点组数到接点容量。对频繁通断大电 流的接点，还必需实行灭火花措施。
信号继电器ppt课件
数据采集与处理
信号继电器能够采集工业 设备的运行数据，通过数 据处理和分析，优化生产 过程，提高生产效率。
安全防护
安全监控
在安全防护系统中，信号继电器 用于监控各种安全参数，如温度 、压力、流量等，确保设备和人
员安全。
紧急停车
在紧急情况下，信号继电器能够 迅速切断设备电源，防止事故扩
大，保护人员和设备安全。
故障。
故障处理与预防措施
故障处理
根据故障诊断结果，采取相应的措施修复故障。如更换损坏的部件、修复电路等 。
预防措施
针对常见的故障原因，采取相应的预防措施。如加强日常维护、定期检查和测试 等，以降低故障发生的概率。
05
信号继电器发展趋势与展望
技术创新与产品升级
智能控制技术
采用先进的控制算法和传感器技术，实现信号继电器的智能化控 制，提高其稳定性和可靠性。
节能环保技术
采用高效节能技术和环保材料，降低信号继电器的能耗和环境影响 ，符合绿色环保的发展趋势。
微型化技术
通过改进设计和制造工艺，实现信号继电器的微型化，减小其体积 和重量，方便安装和使用。
应用领域拓展
1 2 3
轨道交通
随着城市轨道交通的快速发展，信号继电器在轨 道交通领域的应用将进一步拓展，为列车的安全 、可靠运行提供保障。
消防系统
在消防系统中，信号继电器用于 控制消防设备的启动和停止，及 时扑灭火灾，保障人员和财产安
全。
03
信号继电器选型与配置
选型原则
适用性原则
选用的信号继电器应能适 应安装环境，如温度、湿 度、机械振动等，并能在 规定条件下正常工作。
可靠性原则
应选用经过严格检测和认 证的、具有高可靠性的信 号继电器。
信号继电器实验报告
一、实验目的1. 理解信号继电器的基本结构和工作原理。
2. 掌握信号继电器的动作特性、返回特性和返回系数的计算方法。
3. 通过实验验证信号继电器在不同电流和电压下的动作和返回情况。
4. 熟悉信号继电器的实际应用和电路设计。
二、实验原理信号继电器是一种利用电磁力驱动接点动作的电器，广泛应用于铁路信号、电力系统、自动化控制等领域。
其基本原理是：当线圈中通入一定数值的电流时，由于电磁作用，衔铁会被吸引，带动接点系统改变状态，从而实现电路的通断。
三、实验仪器与设备1. 信号继电器1台2. 电流表1个3. 电压表1个4. 调压器1个5. 直流电源1个6. 实验电路板1块7. 连接线若干四、实验步骤1. 按照实验电路图连接实验电路，确保连接正确。
2. 将信号继电器安装到实验电路板上，并检查接线是否牢固。
3. 调整调压器，使电流表读数为0A，电压表读数为0V。
4. 慢慢调节调压器，使电流表读数逐渐增加，观察信号继电器的动作和返回情况。
5. 记录信号继电器动作时的最小电流值（动作值）和最大电流值（返回值）。
6. 计算信号继电器的返回系数，返回系数 = 返回值 / 动作值。
7. 重复步骤4-6，分别测量不同电流和电压下的动作值、返回值和返回系数。
8. 分析实验数据，验证信号继电器的动作特性、返回特性和返回系数的计算方法。
五、实验结果与分析1. 信号继电器的动作特性通过实验，我们发现信号继电器在电流从0A逐渐增加的过程中，当电流达到动作值时，继电器动作，衔铁带动接点系统改变状态，电路接通。
当电流继续增加时，继电器不会发生第二次动作。
2. 信号继电器的返回特性当电流逐渐减小至返回值时，继电器返回，衔铁带动接点系统恢复原状，电路断开。
当电流继续减小至0A时，继电器不会发生第二次返回。
3. 信号继电器的返回系数通过计算实验数据，我们发现信号继电器的返回系数在0.8-0.9之间，说明继电器的返回特性较好。
六、实验结论1. 信号继电器是一种利用电磁力驱动接点动作的电器，具有动作和返回特性。
信号继电器的正确使用
信号继电器的正确使用1、串接(电流型)信号继电器及附加电阻的选择(1)在额定直流电压下，信号继电器动作的灵敏系数不宜小于1.4。
(2)在80%额定直流电压下，由于串接信号继电器而引起回路的电压降应不大于额定电压的10%。
否则中间或其他继电器将不能可靠动作。
(3)选择中间继电器的并联电阻时，应使保护继电器触点断开容量不大于其允许值。
如保护回路采用DL型电流继电器或DY型电压继电器。
该型继电器接点的断开容量：在电压不超过220V、电流不大于1A时，在直流有感负荷(T＝5×10-3s)电路中为50W。
(4)应满足信号继电器的热稳定要求：一般信号继电器线圈长期允许电流为额定电流的3倍，如DX、DXM型信号继电器。
(5)自动重合闸继电器及其出口信号继电器的选择，应与其起动元件的动作电流相配合，并保证动作的灵敏系数不小于1.5。
2、并接(电压型)信号继电器的选择并联信号继电器应根据直流额定电压来选择。
3、DX-11型信号继电器在交流回路中的应用农村变电所大多是设备和接线较为简单的中小容量变电所，因此有相当一部分变电所采用交流操作。
交流操作用的电流、中间继电器厂家已成批生产，但是没有交流信号继电器产品。
实际运行经验表明：DX-11型直流信号继电器可以在交流回路中使用，其动作仍可靠灵敏，因而被广泛的采用。
现将使用情况作一简要介绍。
在下列回路电压下，采用如下几种信号继电器较为合适，如表所示。
继电器型号交流回路额定电压(V)动作电压(V)长期允许交流电压(V)交流阻抗(Ω)DX-11/0.1241425113DX-11/0.05482550454DX-11/0.015100801675040DX-11/0.0122013025011340DX-11/11038028044135900DX-11型信号继电器在交流回路中应用时，其阻抗Z可按下式求得：Z＝3.5N210-5(Ω)式中N——继电器的线圈匝数DX-11型继电器用于交流回路中，为了使其动作可靠，其动作安匝不得少于200。
信号继电器的工作原理
信号继电器的工作原理
信号继电器是一种常用的电子器件，用于控制电路中的信号传输。
它的工作原理可以简单地描述为以下几个步骤：
1. 输入信号：信号继电器的工作，首先需要有一个输入信号。
这个输入信号可以是电压、电流等形式的信号。
2. 激励电磁线圈：当有输入信号时，信号继电器的电磁线圈会被激励。
电磁线圈通常由绕在铁芯上的导线组成。
3. 引起磁场：当电磁线圈受到激励时，会在继电器中产生一个磁场。
这个磁场会对继电器的工作起到关键作用。
4. 吸合触点：在继电器的触发磁场作用下，吸合触点会被吸引并闭合。
这样，输出电路便可以接通，信号得以传输。
5. 断开触点：当输入信号消失时，电磁线圈的激励也会消失。
这会导致触点失去吸引力，自动断开，输出电路随之断开。
这就是信号继电器的工作原理。
通过控制输入信号，可以实现对输出电路的控制。
信号继电器因其可靠性和灵活性，被广泛应用于电子设备和自动化控制系统中。
信号继电器使用说明
信号继电器使用说明嘿，朋友们，今天咱们来聊聊信号继电器。
这可是一种神奇的小玩意儿，听起来复杂，其实用起来简直是小菜一碟。
你想想，生活中各种电器设备，如果没有信号继电器，那可真是个大麻烦。
比如你家里的灯开关，嘿，要是没有它，开关就得靠直接连线，那可就麻烦了，随时都得小心别碰到电了。
信号继电器就是个聪明的小家伙，能够在高电压和低电压之间架起一座桥，让你安全又轻松地操控各种设备。
信号继电器的工作原理其实也不复杂。
它就像是一个守门员，专门负责把信号从一个地方传递到另一个地方。
你按下开关，信号继电器就“咻”的一下，接收到这个信号，接着它就像变魔术一样，把信号传给其他电器。
让它们开或关，工作得飞快。
是不是感觉很神奇？这就是科技的魅力呀！信号继电器的耐用性也相当不错，毕竟它不怕高温，也不怕潮湿，真是个耐操的家伙。
说到使用信号继电器，大家最关心的就是怎么连接了。
连接起来也没什么难的。
先把信号继电器放在一个干燥通风的地方，不要让它“受凉”哦。
先把电源线接到继电器的输入端，注意，别搞混了。
然后，再把你想要控制的设备接到输出端。
这样一来，你就可以通过信号继电器来控制其他设备了。
是不是简单？就像玩拼图一样，按照步骤来就行。
不过，朋友们，使用信号继电器的时候，可别马虎。
一定要注意额定电压和电流。
否则，可别怪我没提醒你。
信号继电器是有自己工作范围的，如果超出了这个范围，它可能会罢工，甚至烧掉。
这样可就得不偿失了。
所以在接线的时候，一定要确认好电源的参数，确保在安全范围内使用。
别忘了，安装完之后，一定要测试一下。
可以用个小工具，看看信号继电器是否正常工作。
这个测试可是必须的，毕竟谁也不想在关键时刻遇到问题。
测试通过之后，恭喜你，你的小助手——信号继电器就可以开始工作啦！想想看，家里的灯、风扇、空调统统都能通过它轻松控制，简直就像给生活增添了几分便利，心里别提多美了。
信号继电器也并不是无懈可击的。
它也有自己的小缺点，比如说，长时间使用可能会出现接触不良的情况。
信号继电器原理
信号继电器原理
信号继电器是一种常用的电子设备，用于在电路中传递信号和控制电路的通断。
它的工作原理是基于电磁感应的原理。
信号继电器由线圈、触点和磁路部分组成。
当线圈通电时，产生磁场，使得触点闭合或断开，从而实现信号的传递或切断。
具体来说，当线圈通电时，通电线圈中的电流会在线圈周围产生磁场。
这个磁场会吸引或推开触点，使得触点发生状态改变。
信号继电器通常有两个触点，一个是常开触点，一个是常闭触点。
触点的闭合或断开取决于线圈通电与否。
当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。
通过触点的开合状态，信号继电器可以实现信号的传递和控制。
信号继电器广泛应用于电力系统、自动化控制系统、通信系统等领域。
它可以实现电路的分离与保护，扩大信号的传输距离，提高电路的可靠性和稳定性。
同时，信号继电器还可以根据需要进行多路复用，使得一个信号可以控制多个电路的通断。
值得注意的是，信号继电器的工作需要消耗一定的电能，因此在应用中需要合理选择继电器的类型和参数，以降低功耗并提高效率。
此外，还需要适当设计电路以避免电磁干扰和信号失真等问题的发生。
总之，信号继电器是一种基于电磁感应原理的电子设备，通过控制触点的开合状态来实现信号的传递和控制。
在实际应用中，
需要根据具体情况选择适当的继电器，并合理设计电路，以满足系统的要求。
常用信号继电器用途
常用信号继电器用途
常见的信号继电器用途包括以下几个方面：
1. 开关控制：信号继电器可以根据输入信号的变化来控制电源电路或其他设备的开关状态。
例如，当输入信号为低电平时，继电器将断开电源电路，使被控设备停止运行；当输入信号为高电平时，继电器将闭合电路，使被控设备开始工作。
2. 信号放大：信号继电器可以将微弱的输入信号放大到能够驱动大电流的输出信号。
通过继电器的放大功能，可以实现信号的增益和放大，使其能够被其他设备或系统正常工作。
3. 信号隔离：信号继电器可以实现输入信号与输出信号之间的电气隔离。
通过继电器，可以将输入信号与输出信号的回路隔离开来，提高电路的安全性和稳定性，避免不同电路之间的相互影响和干扰。
4. 信号转换：信号继电器可以将一种类型的信号转换为另一种类型的信号。
例如，将直流信号转换为交流信号，或将模拟信号转换为数字信号。
通过继电器的信号转换功能，可以实现不同信号之间的兼容和互联。
5. 电平适配：信号继电器可以将不同电平的信号进行适配和转换。
例如，将高电平信号转换为低电平信号，或将低电平信号转换为高电平信号。
通过继电器的电平适配功能，可以使不同设备之间的电平兼容，实现设备之间的正常通信和交互。
总之，信号继电器在电子设备、自动化系统和电气控制等领域中被广泛应用，用于控制、放大、隔离、转换和适配各种类型和电平的信号。
铁路信号继电器图解讲解
铁路信号继电器图解讲解1. 什么是铁路信号继电器？铁路信号继电器是一种用于控制铁路信号系统的设备，它可以通过接收输入信号并在输出端产生相应的控制信号来实现列车的安全运行。
信号继电器通常由电磁线圈、触点和辅助部件组成，其中电磁线圈通过接通或断开电流来控制触点的开合。
2. 铁路信号继电器的工作原理铁路信号继电器的工作原理可以分为两个方面：输入端和输出端。
输入端输入端主要由感应线圈和检测装置组成。
感应线圈负责接收来自轨道上的列车传来的输入信号，当列车经过时，感应线圈会感应到列车的存在，并将这个信息传递给检测装置。
检测装置根据感应线圈接收到的信息判断列车是否存在，并将结果传递给输出端。
输出端输出端主要由触点和辅助部件组成。
当从输入端接收到列车存在的信息后，输出端会根据这个信息产生相应的控制信号，并通过触点将这个控制信号传递给信号系统的其他部件，如信号灯、道岔等。
辅助部件则负责辅助触点的工作，如提供电源、保护触点等。
3. 铁路信号继电器的类型根据不同的功能和应用场景，铁路信号继电器可以分为多种类型。
以下是几种常见的铁路信号继电器类型：3.1. 列车接近继电器列车接近继电器主要用于监测列车是否靠近某个特定位置，当列车靠近时，它会产生一个控制信号来通知其他部件进行相应的操作，比如关闭道口闸门、改变信号灯状态等。
3.2. 道岔控制继电器道岔控制继电器用于控制铁路道岔的转向，在列车需要换轨时，它会产生一个控制信号来改变道岔的位置，使得列车能够顺利通过。
3.3. 闭塞区段继电器闭塞区段继电器用于划分铁路线路上的区段，并监测每个区段是否被占用。
当一个区段被占用时，它会产生一个控制信号来告知其他列车不要进入该区段，以确保列车的安全运行。
3.4. 信号灯控制继电器信号灯控制继电器用于控制铁路线路上的信号灯，根据列车的位置和状态，它会产生相应的控制信号来改变信号灯的显示，以指示列车是否可以行驶。
4. 铁路信号继电器的图解示意图下面是一个简化的铁路信号继电器图解示意图：从图中可以看出，铁路信号继电器主要由输入端、输出端和辅助部件组成。
信号继电器
CONTENTS
学习目标
（1）掌握直流无极继电器的结构和工作原理。 （2）了解信号继电器的基本功能、分类及表示方法。
通常所说的直流无极继电器指的是通用的无极继电器。其主要型号有JWXC1700、JWXC-2000、JWXC-1000、JWXC-7、JWXC -2.3、JWXC70/480等。其中，JWXC-1700型继电器是最常用的直流无极继电器。 1.直流无极继电器的结构 直流无极继电器由电磁系统和接点系统两大部分组成。 1）电磁系统 直流无极继电器电磁系统的组成如图1-1所示，电磁系统由线圈、铁芯、轭 铁、衔铁、重锤片、止片等构成。 （1）线圈。线圈水平安装在铁芯上，分为前圈和后圈（前圈用3-4表示，后 圈用1-2表示）。采用双线圈的目的主要是增强控制电路的适应性和灵活性。 线圈绕在线圈架上，线圈架由酚醛树脂压制而成。线圈用高强度漆包线密排 绕制，抽头焊有引线片。 （2）铁芯。如图1-2所示，铁芯由电工纯铁制成，为软磁材料，具有较高的 磁通密度和较小的剩磁。它的外层镀锌防护。继电器的规格不同，铁芯的尺 寸大小也不同。极靴在铁芯头部，用冷镦法加粗。
安全型继电器有无极继电器（含无极、无极加强接点、无极缓动、无 极缓放、无极加强接点缓放）、整流式继电器、有极继电器（含有极、 有极加强接点）、偏极等型号。表1-2列出了各种安全型继电器的型号 及规格（如线圈连接方式、接点组数、鉴别销号码、电源片）。表中， Q表示前接点，H表示后接点，D表示定位接点，F表示反位接点，J表 示加强接点。
继电器是一种多组接点的电动开关，它是通过给线圈通电产生电磁 力或利用交流感应的原理产生转矩，带动开关（接点）接通或断开 的。继电器是自动控制系统中常用的器件，用它不但可以接通和断 开电路，而且还可以构成各种逻辑电路来监督执行设备的运行状态， 实现对电气和机械设备的自动控制与远程控制。在轨道交通信号控 制系统中采用了大量的继电器——信号继电器，它作为轨道交通信 号控制系统中的重要器件，可以实现对各种信号设备的控制和监督。
信号继电器的电路符号
信号继电器的电路符号
1. 单刀单掷（SPST）继电器，这种继电器有一个触点和一个线圈。
电路符号中，触点由一条直线表示，线圈由一个圆圈表示。
触点与线圈通过一条直线相连。
2. 单刀双掷（SPDT）继电器，这种继电器有一个触点和两个不同位置的触点。
电路符号中，触点由一条直线表示，线圈由一个圆圈表示。
触点与线圈通过一条直线相连，两个不同位置的触点则通过一条斜线相连。
3. 双刀双掷（DPDT）继电器，这种继电器有两个触点和两个不同位置的触点。
电路符号中，触点由两条直线表示，线圈由一个圆圈表示。
两个触点与线圈分别通过一条直线相连，两个不同位置的触点则通过两条斜线相连。
需要注意的是，以上只是信号继电器的一些基本电路符号，实际中还有其他类型的继电器，其电路符号可能会有所不同。
此外，继电器符号中还可能包含其他标记，如编号、端子标识等，以便于电路的连接和识别。
希望以上回答能够满足你的需求。
如果你还有其他问题，欢迎继续提问。
信号继电器动作原理
信号继电器动作原理
信号继电器的工作原理主要基于电磁感应原理。
当线圈中流过一定的电流时，会产生电磁效应，从而产生吸引力。
这个吸引力克服衔铁的阻力，使衔铁吸向铁心，并带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力随之消失，衔铁在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
此外，有些信号继电器由光电耦合和电阻等器件组成采样检测回路。
当被测信号达到一定值时，光福开通，开通信号经一个运算放大器放大，推动后级出口回路，使出口继电器动作。
这种继电器主要用于信号传输和电路控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DX-30、DX-30J系列信号继电器1 用途本系列信号继电器包括DX-31B、DX-32A、DX-32B，适用于直流操作的保护线路中，为动作指示器。
DX-31BJ、DX-32AJ、DX-32BJ适用于交流操作的保护线路中，作为动作指示器。
2 结构继电器在嵌入和突出两种安装方式，请在订货时注明。
3 技术数据3.1 额定值继电器工作绕组额定值为：220、 110、 48、 24、 12V或0.01、 0.015、0.02、 0.025、0.04、 0.05、 0.075、 0.08、 0.1、 0.15、 0.2、0.25、0.5、 0.75、 1、 2、 4A。
DX-32A/B保持回路额定值为220、110、48V。
3.2 动作值动作电压不大于70%额定电压；动作电流不大于90%额定电流。
3.3 保持值：不大于80%额定保持电压。
3.4 返回值：不小于5%额定值。
3.5 功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。
a. DX-32A电压保持回路220V不大于10W，110V不大于5W，48V不大于3W；b. DX-32B电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。
3.6 线圈电阻值见表1。
表1220V 20000 220V 18000 220V 18000 110V 6050 110V 4500 110V 4500 48V 1150 48V 860 48V 860 24V 288 24V 215 24V 215 12V 72 12V 54 12V 540.01A 2800 0.01A 2800 0.01A 28000.015A 1250 0.015A 1250 0.015A 12500.02A 700 0.02A 700 0.02A 7000.025A 450 0.025A 340 0.025A 3400.04A 170 0.03A 110 0.03A 1100.05A 110 0.04A 135 0.04A 1350.075A 50 0.05A 80 0.05A 800.08A 45 0.06A 56 0.06A 560.1A 28 0.075A 34 0.075A 340.15A 12.5 0.08A 32 0.08A 320.2A 7 0.1A 21 0.1A 210.25A 4.5 0.15A 9.1 0.15A 9.10.5A 1.1 0.2A 5.1 0.2A 5.10.75A 0.5 0.25A 3.4 0.25A 3.41A 0.28 0.5A 0.8 0.5A 0.8 2A 0.07 0.75A 0.37 0.75A 0.37 4A 0.017 1A 0.21 1A 0.212A 0.02 2A 0.024A 0.018 4A 0.018 3.12 内部接线见图1。
3.13 结构形式有A01K，A01H，如附图所示。
图1 DX-30系列信号继电器内部接线图(背视)220V 110V 48V DX-32A 4.7kΩ 1.8kΩ220ΩDX-32B 3kΩ 1.3kΩ390Ω注：R为电压保持回路外附降压电阻。
图2 DX-30J系列信号继电器内部接线图(背视)DX-30/T系列信号继电器1 用途本系列信号继电器包括DX-31B/T、DX-32A/T、DX-32B/T，适用于直流操作的保护线路中，作为动作指示器。
2 结构继电器采用JK-5型壳体，将DX-30系列机芯分别装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。
外形尺寸见附录，内部接线见图1。
3 技术数据3.1 额定值继电器工作绕组额定值为：220、 110、 48、 24、 12V或0.01、 0.015、0.02、 0.025、0.04、 0.05、 0.075、 0.08、 0.1、 0.15、 0.2、0.25、0.5、 0.75、 1、 2、 4A。
DX-32A/T、DX-32B/T保持回路额定值为220、110、48V。
3.2 动作值动作电压不大于70%额定电压；动作电流不大于90%额定电流。
3.3 保持值：不大于80%额定保持电压。
3.4 返回值：不小于5%额定值。
3.5 功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。
a. DX-32A/T电压保持回路220V不大于10W，110V不大于5W，48V不大于3W；b. DX-32B/T电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。
3.6 线圈电阻值见表表1DX-31B/T DX-32A/T DX-32B/T规格电阻(Ω)规格电阻(Ω)规格电阻(Ω) 220V 20000 220V 18000 220V 18000 110V 6050 110V 4500 110V 4500 48V 1150 48V 860 48V 860 24V 288 24V 215 24V 215 12V 72 12V 54 12V 54 0.01A 2800 0.01A 2800 0.01A 2800 0.015A 1250 0.015A 1250 0.015A 1250 0.02A 700 0.02A 700 0.02A 700 0.025A 450 0.025A 340 0.025A 340 0.04A 170 0.03A 110 0.03A 110 0.05A 110 0.04A 135 0.04A 135 0.075A 50 0.05A 80 0.05A 80 0.08A 45 0.06A 56 0.06A 56 0.1A 28 0.075A 34 0.075A 34 0.15A 12.5 0.08A 32 0.08A 32 0.2A 7 0.1A 21 0.1A 21 0.25A 4.5 0.15A 9.1 0.15A 9.1 0.5A 1.1 0.2A 5.1 0.2A 5.1 0.75A 0.5 0.25A 3.4 0.25A 3.4 1A 0.28 0.5A 0.8 0.5A 0.8 2A 0.07 0.75A 0.37 0.75A 0.37 4A 0.017 1A 0.21 1A 0.212A 0.02 2A 0.024A 0.018 4A 0.018220V 110V 48VDX-32A/T 4.7kΩ 1.8kΩ220ΩDX-32B/T 3kΩ 1.3kΩ390Ω注：R为电压保持回路外附降压电阻。
图1 DX-30/T内部接线图(正视)DX-4A型信号继电器1 概述1.1 用途DX-4A型信号继电器使用于电力系统二次回路的继电保护线路中，作为动作指示信号用。
1.2 型号及含义DX-4A信号继电器的产品型号按如下方式规定：2 基本结构继电器的内部接线图见图1。
继电器结构代号为A11K、A11P、A11H、A11Q，其外形尺寸及安装开孔图见附图。
图1 内部接线图3 主要技术性能和参数3.1 额定值继电器工作绕组额定值为：直流6、 12、 24、 48、 110、 220或0.01、0.015、0.02、0.025、 0.03、 0.04、 0.05、 0.075、 0.08、0.1、 0.15、0.2、 0.25、 0.5、 0.75、 1、 2、 4、 0.06A。
继电器电复归绕组额定值为：6、 12、 24、 48、 110、220V。
3.2 动作值与复归值a. 动作电压不大于70%额定值；b. 动作电流不大于90%额定值；c. 复归电压不大于70%额定值。
3.3 返回值不小于2%额定值3.4 功率消耗工作绕组：电压型不大于2W电流型不大于0.2WDX-4A/T型信号继电器1 概述1.1 用途DX-4A/T型信号继电器使用于电力系统二次回路的继电保护线路中，作为动作指示信号用。
1.2 型号及含义1.2.1 DX-4A/T信号继电器的产品型号按如下方式规定：2 基本结构继电器采用JK-1型壳体，将DX-4A机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构，外形尺寸及开孔图见附图。
内部接线图见图1。
图1 内部接线图(正视)3 主要技术性能和参数3.1 额定值继电器工作绕组额定值为：直流6、 12、 24、 48、 110、 220V或0.01、0.015、 0.02、0.025、 0.03、 0.04、 0.05、 0.075、 0.08、0.1、 0.15、0.2、 0.25、 0.5、 0.75、 1、 2、 4。
继电器电复归绕组额定值为：6、 12、 24、 48、 110、 220V。
3.2 动作值与复归值a. 动作电压不大于70%额定值；b. 动作电流不大于90%额定值；c. 复归电压不大于70%额定值。
3.3 返回值不小于2%额定值3.4 功率消耗工作绕组：电压型不大于2W电流型不大于0.2WDX-32B信号继电器1.用途DX-32B信号继电器用于直流操作的保护线路中，作为动作指示器，电压或电流动作，具有灯光信号，电压保持，电复归。
2.技术数据2.1额定值产品工作绕组额定值为：220、10、48、24、12V，或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、0.2、0.25、0.5、0.75、1、2、4A。
2.2动作值动作电压不大于70%额定电压。
动作电流不大于额定电流。
2.3保持值：不大于80%额定保持电压2.4返回值：不小于2%额定值2.5功率消耗电流绕组不大于0.3W，电压绕组不大于3W。
电压保持回路，（包括信号灯和附加电阻）220V不大于20W，110V不大于10W，48V不大于4W。
2.6接点容量a.在220V以下不超过0.5A直流有感电路（T=5×10-3）不小于30W。
b.在220V以下不超过1A，交流电路不小于200VA。
3.内部接线图注：D—信号灯24VV—保持绕组 940ΩV（I）—动作绕组R—附加电阻 220V：3kΩ110v:：.3kΩ48V：390Ω图1 内部接线图（背视）4.外形尺寸图外形尺寸如图2所示，安装开孔图如图3所示。
图2 外形尺寸图3 安装开孔图DX-33型信号继电器1 概述DX-33型信号继电器(以下简称产品)用于电力系统二次回路中的信号回路中，作为动作指示用。
其中DX-33/1可替代二只DX-31B电流型信号继电器，DX-33/2可替代一只DX-31B电流型信号继电器和一只DX-31B电压型信号继电器，DX-33/3可替代二只DX-31B电压型信号继电器，DX-33/4可替代一只DX-31B 电流型信号继电器，DX-35/5可替代一只DX-31B电压型信号继电器。
2 主要技术数据2.1 额定值产品额定值见表1。
