压力管道定义及分级
压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2008《压力管道安装许可规则》、《工业压力管道安全技术监察规程》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。
3.GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
压力管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局〔TSG特种设备技术标准〕TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合以下条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合以下条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火标准》及GB 50016－2006《建筑设计防火标准》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
管道等级及分类
压力管道类别级别的划分1、GA类（长输管道）：指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
⑴ GA1级：①输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道；②输送有毒、可燃、易爆液体介质，输送距离≥200Km且管道直径DN≥300mm 的管道；③输送浆体介质，输送距离≥50Km且管道直径DN≥150mm的管道。
⑵ GA2级：①输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；②GA1②范围以外的管道；③GA1③范围以外的管道。
2、GB类（公用管道）：指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
⑴ GB1级：燃气管道⑵ GB2级：热力管道3、GC类（工业管道）：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
⑴ GC1级：①输送毒性程度为极度危害介质的管道（GB5044《职业性接触毒物危害程度分级》）；②输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；③输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；④输送流体介质且设计压力P≥10.0MPa的管道。
⑵ GC2级：①输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；②输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400℃的管道；③输送非可燃流体介质、无毒流体介质，设计压力P＜10.0MPa且设计温度≥400℃的管道；④输送流体介质，设计压力P＜10.0MPa且设计温度＜400℃的管道。
（3）GC3级：符合下列条件之一的GC2级管道划分为GC3级：①输送可燃流体介质、有毒流体介质，设计压力< 1. 0 MPa ，且设计温度<4000 C的管道；②输送非可燃流体介质、无毒流体介质，设计压力<4.0 MPa且设计温度<400 0C 的管道。
压力管道安全等级划分
压力管道安全等级划分
一、长距离管道属于GA类，其级别可分为:
1. 满足以下条件之一的长输管道为GA1:
1)输送有毒、易燃、易爆气体介质的长距离管道，最大工作压力大于4.0 mpa;
2)输送有毒、易燃、易爆的液体介质，最高工作压力大于等于6.4 mpa，输送距离大于等于200 km及以上的长距离管道。
2. GA1外的长输(油气)管道为
一、公共管道为GB类，其等级可分为:
GB1,天然气管道;
GB2,热管。
GA2。
2工业管道分类为GC，其等级分为:
1. 符合下列条件之一的工业管道为GC1级
1)、GB5044《职业暴露毒物危害等级》中的毒性程度是输送极危险介质的管道
2)按照《石化企业消防设计规范》GB50160和《建筑消防设计规范》GBJ16的规定，输送A、B类
质，设计压力P￣10.0mpa管路。
2. 满足下列条件之一的工业管道为GC2级:
1) GB50160《石化设备企业消防设计规范》和GBJ16《工程建筑消防设计规范》中要求的火灾事故危险因素为A、B类易燃气体或A类易燃液体物质，设计工作压力为P
2)输送易燃流体物质和有害流体物质管道，设计方案工作压力P
3)输送不燃流体介质和无毒流体介质的管道，设计压力P
4)、输送流体介质，设计压力P
注:输送距离是指输送商品介质管道时，生产区、仓库与用户之间的直线距离。
压力管道的分类和分级：
中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》、劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140号、
GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。
压力管道按其用途划分为工业管道、公用管道和长输管道。
压力管道的分类和分级：
一、GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；
二、GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。

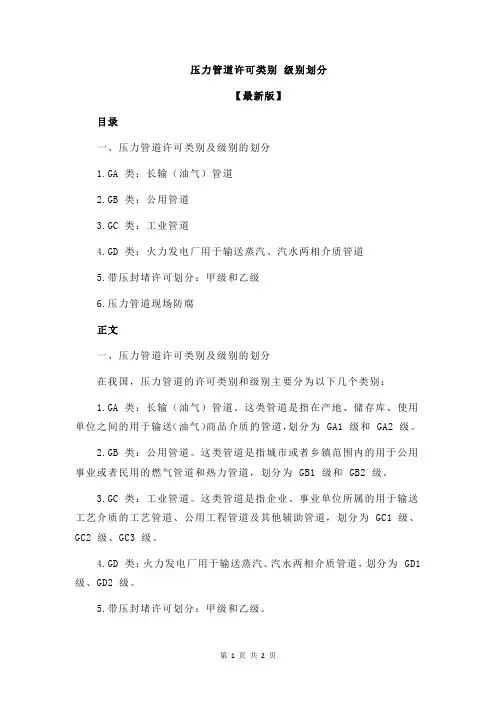

压力管道许可类别 级别划分
压力管道许可类别级别划分
【最新版】
目录
一、压力管道许可类别及级别的划分
1.GA 类：长输（油气）管道
2.GB 类：公用管道
3.GC 类：工业管道
4.GD 类：火力发电厂用于输送蒸汽、汽水两相介质管道
5.带压封堵许可划分：甲级和乙级
6.压力管道现场防腐
正文
一、压力管道许可类别及级别的划分
在我国，压力管道的许可类别和级别主要分为以下几个类别：
1.GA 类：长输（油气）管道。
这类管道是指在产地、储存库、使用单位之间的用于输送（油气）商品介质的管道，划分为 GA1 级和 GA2 级。
2.GB 类：公用管道。
这类管道是指城市或者乡镇范围内的用于公用事业或者民用的燃气管道和热力管道，划分为 GB1 级和 GB2 级。
3.GC 类：工业管道。
这类管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为 GC1 级、GC2 级、GC3 级。
4.GD 类：火力发电厂用于输送蒸汽、汽水两相介质管道，划分为 GD1 级、GD2 级。
5.带压封堵许可划分：甲级和乙级。
6.压力管道现场防腐。
管道等级划分
压力管道设计类别、级别的划分：（一）长输管道为GA类，级别划分为：1.符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道；(2)输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；2．符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。
（二）公用管道为GB类，级别划分为：1、GB1：燃气管道；2、GB2：热力管道。
（三）工业管道为GC类，级别划分为：1．符合下列条件之一的工业管道为GC1级：（1）输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道；（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；（4）输送流体介质且设计压力P≥10.0MPa的管道。
2．.符合下列条件之一的工业管道为GC2级：（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa 的管道；（2）输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度大于等于400℃的管道；（3）输送非可燃流体介质、无毒流体介质，设计压力P＜10MPa且设计温度大于等于400℃的管道；（4）输送流体介质，设计压力P＜10.0MPa且设计温度＜400℃的管道。
压力管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道的分类依据
压力管道的分类依据 [原创]压力管道的分类依据一、按压力容器的设计压力（Ｐ）分为低压、中压、高压、超高压四个压力等级，具体划分如下：１．低压（代号Ｌ）０．１ＭＰａ≤Ｐ＜１．６ＭＰａ２．中压（代号Ｈ）１．６ＭＰａ≤Ｐ＜１０ＭＰａ３．高压（代号Ｈ）１０ＭＰａ≤Ｐ＜１００ＭＰａ４．超高压（代号Ｕ）Ｐ≥１００ＭＰａ二、压力管道设计类别、级别的划分：（一）长输管道为GA类，级别划分为：1、符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P 〉1.6Mpa的管道；（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN ≥300 mm 的管道；（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；2、符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。
（二）公用管道为GB类，级别划分为：1、GB1：燃气管道；2、GB2：热力管道。
（三）工业管道为GC类，级别划分为：1、符合下列条件之一的工业管道为GC1级：（1）输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；（4）输送流体介质且设计压力P≥10.0Mpa的管道。
2、符合下列条件之一的工业管道为GC2级：（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0Mpa的管道；（2）输送可燃流体介质、有毒流体介质，设计压力P<4.0Mpa且设计温度大于等于400℃的管道；（3）输送非可燃流体介质，设计压力P<10.0Mpa且设计温度<400℃的管道。
压力管道定义及分级
压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2021第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2021《压力管道安装许可规则》、《工业压力管道安全技术监察规程》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2） GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1） GB1级：城镇燃气管道； 2） GB2级：城镇热力管道。
3.GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2021《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
管道级别
压力管道分为三个类别分为为长输管道（GA类），公用管道（GB类）、工业管道（GC类）和动力管道（GD类）。每一类别具体再划分级别，GA类分为GA1级和GA2级；GB类分为GB1级和GB2级；GC类分为GC1级、GC2级和GC3级；GD类分为GD1级和GD2级。分级具体标准请参考“压力容器压力管道设计许可规则”。
二、中石化对压力管道的类别划分
1.中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》，对压力管道的类别划分如下表所示。
压力管道的类别
管道类别
输送介质特征和设计条件
GA（长输管道）
GA1
1、有毒、可燃、易爆气体，设计压力p＞1.6MPa
2、有毒、可燃、易爆气体①，输送距离≥200km且DN≥300mm
c)工作温度高于标准沸点的高度危害液体介质.
4.1.2输送GB50160及GBJ16中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：
a)甲、乙类可燃气体；
b)甲类可燃液体（包括液化烃）。
4.1.3输送流体介质且设计压力大于或等于10.0MPa的管道，以及设计压力大于或等于4.0MPa且设计温度高于或等于400℃的管道。
丙A60℃≤闪点≤120℃ 轻柴油、重柴油、20号重油、锭子油等
B
闪点≥120℃
蜡油、100号重油、油渣、润滑油、变压器油等
甲
可燃气体
可燃气体与空气混合物的爆炸下限＜10%（体）
乙
可燃气体
可燃气体与空气混合物的爆炸下限≥10%（体）
管道 级别
适用范围
SHA
1、毒性程度为极度危害介质管道（苯管道除外）；
2、毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道；3、设计压力大于或等于10.0MPa的介质管道SHB
压力管道类别定义及范围
186℃的管道。
四、压力管道元件指用于连接或装配成管道的组成件。
包括管子、管件、阀门、法兰、以及密封件、紧固件、膨胀节、阻火器、安全保护装置等。
压力管道的定义及分类压力管道的定义及分类《监察规定》明确指出：压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，它具体指具有下列属性的管道：a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；b、输送GB50160·¸《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道；d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。
e、前四项规定的管道附属设施及其安全保护装置等。
注¶：GB5044标准将介质的毒性程度分为四级，其最高允许浓度分别为：极度危害（I级）：〈0.1mg/m3；高度危害（II级）：0.1mg/m3～1mg/m3；中度危害（III级）：1.0mg/m3～10.0mg/m3；轻度危害（IV级）〉10.0mg/m3。
注·：GB50160标准对可燃气体的火灾危险性分为甲、乙两类：甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）；乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积）注¸：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类：15︒C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；甲B类：甲A类以外的可燃液体，闪点＜28︒C；乙A类：闪点≥28︒C至≤45︒C的可燃液体；乙B类：闪点＞45︒C至＜60︒C的可燃液体；丙A类：闪点≥60︒C至≤120︒C的可燃液体；丙B类：闪点＞120︒C的可燃液体。
压力管道类别定义及范围
186℃的管道。
四、压力管道元件指用于连接或装配成管道的组成件。
包括管子、管件、阀门、法兰、以及密封件、紧固件、膨胀节、阻火器、安全保护装置等。
压力管道的定义及分类压力管道的定义及分类《监察规定》明确指出：压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，它具体指具有下列属性的管道：a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；b、输送GB50160·¸《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道；d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。
e、前四项规定的管道附属设施及其安全保护装置等。
注¶：GB5044标准将介质的毒性程度分为四级，其最高允许浓度分别为：极度危害（I级）：〈0.1mg/m3；高度危害（II级）：0.1mg/m3～1mg/m3；中度危害（III级）：1.0mg/m3～10.0mg/m3；轻度危害（IV级）〉10.0mg/m3。
注·：GB50160标准对可燃气体的火灾危险性分为甲、乙两类：甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）；乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积）注¸：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类：15︒C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；甲B类：甲A类以外的可燃液体，闪点＜28︒C；乙A类：闪点≥28︒C至≤45︒C的可燃液体；乙B类：闪点＞45︒C至＜60︒C的可燃液体；丙A类：闪点≥60︒C至≤120︒C的可燃液体；丙B类：闪点＞120︒C的可燃液体。
