电气图中字母代表意思
电气系统图中字母含义
ZR-YJV-0.6/1KV 5*4/CT/SC25/WC/FC
ZR(阻燃）-YJV（聚乙烯交联聚氯乙烯护套 ）-0.6/1KV （交联聚乙烯绝缘电力电缆 ）5*4线径CT（沿桥架敷设）/SC25（钢管敷设直径25）/WC（沿墙体暗敷）/FC （沿地面暗敷）
Pe=40kW：设备总容量＝40千瓦
Ijs=76A：计算电流＝76安培
pe=125.55KW KX=0.70 pjs=87.88KW Cosφ=0.75
Pe 额定功率；Kx 需要系数；Pjs 计算功率，一般连续负载为前两项之积；Cosφ 功率因数。
照度：表示被照面上的光通量密度。
BC： 暗敷设在梁内
CC-穿金属软管敷
C-吸顶
CC-暗敷设在屋面或顶板内
CE： 沿天棚面或顶棚面敷设
CE-混凝土排管敷设
CL-柱上
CLC：暗敷设在柱内
CLE：沿柱或跨柱敷设
CP-金属软管
CT-电缆桥架敷设
CS-链吊
DDB-直接埋设
DS-管吊
FFC：地板或地面下敷设：
T TA PJ PEN Wh varh SD B N QF1 SB1 KM PM YC HW SQ YTA YT QA HR HG HY H A B C
电气图符号一般以双字母表示的。
T：单字代表变压器类；
TA：自耦变压器(含互感器)；
YJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设
电气图中各字母代表含义
电气图中字母代表意思TA为电流互感器QA就是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序)L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器KT接触器KM中间继电器KA断路器 QF热继电器FR指示灯HL隔离开关QS电流互感器 TA电压互感器 TV交流 AC中性线 N保护接地PE保护接地与中性线PEN 差动 D不接地保护 PU直流 DC接地 E备用RES无噪声接地TE中间线M电流表PA电压表 PV有功电度表PJ无功电度表 PJR频率表 PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头 XP插座XS端子板XT电线,电缆,母线W直流母线 WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。
电气图纸符号大全
工程图纸都有图纸设计说明各个字母代表什么意思都有SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。
电气系统图的字母表示的意思
4 穿水煤气管敷设 RC
5 穿焊接钢管敷设 SC
6 穿电线管敷设 DG MT
7 穿聚氯乙烯硬质管敷设 VG PC
8 穿聚氯乙烯半硬质管敷设 RVG FPC
电话线 HBV HBVV
HSM8-63C/3P
DTQ30-32/2P
这两个应该是两种塑壳断路器的型号，
HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）
DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关
C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50
H：单字母代表代表指示灯；
A、B、C：三相线的各相。其它的找不到了。
pe=40kw ljs=76A
Pe=40kW：设备总容量＝40千瓦
Ijs=76A：计算电流＝76安培
pe=125.55KW KX=0.70 pjs=87.88KW Cosφ=0.75
Pe 额定功率；Kx 需要系数；Pjs 计算功率，一般连续负载为前两项之积；Cosφ 功率因数。
则此时被照面的照度为：E=F/S
单位：勒克斯(1x)
CM1-100L/50A/3P
CM1—常熟开关厂生产的塑料外壳式断路器CM1系列；
100—壳架等级电流可选代号，最大可选100A，该题选的是50A；
L—额定极限分断能力可选代号，L表示标准型；
3P—极数可选代号，该题选的是3极。
38 嵌入式 R R
39 顶棚内安装 DR CR
40 墙壁内安装 BR WR
41 台上安装 T T
42 支架上安装 J S

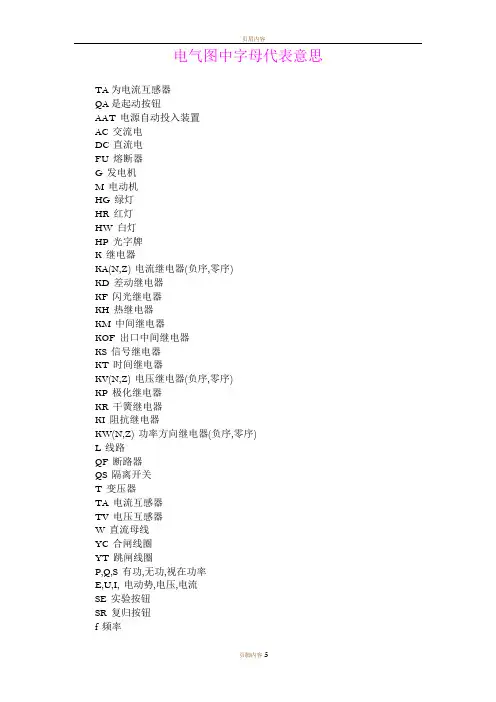

电气图中各字母代表含义
电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序)L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器 KT接触器 KM中间继电器 KA断路器QF热继电器 FR指示灯 HL隔离开关 QS电流互感器TA电压互感器TV交流AC中性线N保护接地 PE保护接地和中性线 PEN差动 D 不接地保护PU直流DC 接地 E 备用 RES 无噪声接地 TE中间线 M电流表 PA电压表PV有功电度表 PJ无功电度表PJR频率表PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头XP插座 XS端子板 XT电线,电缆,母线 W直流母线WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
电气图中各字母代表含义
电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序)L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器KT接触器KM中间继电器KA断路器 QF热继电器FR指示灯HL隔离开关QS电流互感器 TA电压互感器 TV交流 AC中性线 N保护接地PE保护接地和中性线PEN差动 D不接地保护 PU直流 DC接地 E备用RES无噪声接地TE中间线M电流表PA电压表 PV有功电度表PJ无功电度表 PJR频率表 PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头 XP插座XS端子板XT电线,电缆,母线W直流母线 WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。
电气图中各字母代表含义完整版
电气图中各字母代表含义标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序) L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器 KT接触器 KM中间继电器 KA断路器 QF热继电器 FR指示灯 HL隔离开关 QS电流互感器 TA电压互感器 TV交流 AC中性线N保护接地 PE保护接地和中性线 PEN差动 D不接地保护 PU直流DC接地 E备用 RES无噪声接地 TE中间线 M电流表 PA电压表 PV有功电度表 PJ无功电度表PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM。
电气图纸代号字母大全
电气图纸符号图例大全一、字符，符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)三相线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位二、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设1、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设2、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内3、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4、配电线路的标注方法a——b(c×d)e——f例：WDZ-BYJ-3*2.5-PVC20-WC其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位5、照明灯具标注方法灯具吸顶安装标注方法：其中：a--灯数，b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，e--灯泡安装高度，f--安装方式L--光源种类，白炽灯或荧光灯三、室内配电线路的表示方法1、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。
塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线 VC/ PR钢管配线 DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管 RG/ 瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号部位代号地面（板） D 墙 Q柱 Z 梁L 顶棚P4、导线的类型及代号：线芯材料：铜芯导线(一般不标注) T铝芯导线 L绝缘种类：聚氯乙烯绝缘V橡胶绝缘 X氯丁橡胶绝缘 XF聚乙烯绝缘Y内护套：聚氯乙烯套 V聚乙烯套Y其它特征：绝缘导线、平行B双绞线 S软线 R常见导线型号BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR 铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR 聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线导线的标注格式：c 导线根数d 导线截面 f敷设部位 e敷设管径b导线型号 a线路编号a-b-c×d-e-f例：N1- BV -2×2.5+PE2.5-DG20-QA其中： N1 表示导线的回路编号BV 表示导线为聚氯乙烯绝缘铜芯线2 表示导线的根数为22.5 表示导线的截面为2.5mm2PE2.5表示1根接零保护线，截面为2.5mm2dg20表示穿管为直径为20mm的钢管QA 表示线路沿墙敷设、暗埋四、照明电器的表示方法照明电器由光源和灯具组成。
电气图中各字母代表含义
电气图中各字母代表含义内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序) L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器 KT接触器 KM中间继电器 KA断路器 QF热继电器 FR指示灯 HL隔离开关 QS电流互感器 TA电压互感器 TV交流 AC中性线N保护接地 PE保护接地和中性线 PEN？差动 D不接地保护 PU？直流DC接地 E？备用 RES？无噪声接地 TE中间线 M电流表 PA电压表 PV有功电度表 PJ无功电度表PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
电气图中各字母代表含义
电气图中各字母代表含义Revised as of 23 November 2020电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序)L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器 KT接触器 KM中间继电器 KA断路器 QF热继电器 FR指示灯HL隔离开关 QS电流互感器 TA电压互感器 TV 交流 AC中性线N 保护接地 PE 保护接地和中性线 PEN差动 D不接地保护 PU直流DC 接地 E备用 RES无噪声接地 TE 中间线 M 电流表 PA 电压表 PV有功电度表 PJ无功电度表PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC 逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM。
电气图中各字母代表含义
电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序)L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器KT接触器KM中间继电器KA断路器 QF热继电器FR指示灯HL隔离开关QS电流互感器 TA电压互感器 TV交流 AC中性线 N保护接地PE保护接地和中性线PEN差动 D不接地保护 PU直流 DC接地 E备用RES无噪声接地TE中间线M电流表PA电压表 PV有功电度表PJ无功电度表 PJR频率表 PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头 XP插座XS端子板XT电线,电缆,母线W直流母线 WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。
电气系统图的字母表示什么意思
电气系统图的字母表示什么意思电气系统图的字母表示什么意思电气系统图字母代表一览表AACC：暗敷设在不能进入的顶棚内 AC：:沿或跨柱敷设：ACE：在能进入人的吊顶内敷设 AB-沿或跨梁（屋架）敷设 BB系列归类属于布电线，所以开头用B，电压：300/500V BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜 BVR 铜芯聚氯乙烯绝缘俗称软铜 BLV铝芯聚氯乙烯绝缘电线以上电线结构：导体+绝缘 (拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套) BE：沿屋架或跨屋架敷设 BC：暗敷设在梁内 CC-穿金属软管敷 C-吸顶CC-暗敷设在屋面或顶板内 CE：沿天棚面或顶棚面敷设 CE-混凝土排管敷设 CL-柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设 CP-金属软管 CT-电缆桥架敷设 CS-链吊 DDB-直接埋设 DS-管吊 FFC：地板或地面下敷设： FPC：穿阻燃半硬聚氯乙烯管敷设 FPC-阻燃塑料硬管FPC-穿阻燃半硬聚氯乙烯管敷设 MMT：穿电线管敷设MR：金属线槽敷设 M：用钢索敷设 NNHBV-耐火型铜芯聚氯乙烯绝缘电线ＫKPC-穿聚氯乙烯塑料波纹电线管敷设ＴTC-电缆沟敷设：TC-电缆沟 WW-墙壁安装 WS-沿墙面敷设 WE-沿墙面敷设WC：暗敷设在墙内 S S-支架SR：沿钢线槽敷设SCE：吊顶内敷设,要穿金属管SC-穿焊接钢管敷设R R-嵌入 RC-镀锌钢管R就是(软)的意思，要做到软，就是增加导体根数 RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码ＰPC-PVC塑料硬管 PC—穿硬塑料管敷设：PC PR—塑料线槽敷设：PR另外：我们最常用的“护套线”同轴射频电缆 SYWV SYV75-5 SYWV75-5 (视频线) 超五类非屏蔽双绞线 5eUTP 5eFTP（网线）电话线 HYA 10*2*0.5 （表示10对0.5mm的双绞线电缆）电话线 HBV HBVV HSM8-63C/3P DTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P 指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。
电气图中各字母代表含义
电气图中各字母代表含义标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序) L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器 KT接触器 KM中间继电器 KA断路器 QF热继电器 FR指示灯 HL隔离开关 QS电流互感器 TA电压互感器 TV交流 AC中性线N保护接地 PE保护接地和中性线 PEN？差动 D不接地保护 PU？直流DC接地 E？备用 RES？无噪声接地 TE中间线 M电流表 PA电压表 PV有功电度表 PJ无功电度表PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
电气系统图的字母表示什么意思
电气系统图的字母表示什么意思，你知道吗？电气系统图字母代表一览表AACC：暗敷设在不能进入的顶棚内AC：:沿或跨柱敷设：ACE：在能进入人的吊顶内敷设AB-沿或跨梁（屋架）敷设BB系列归类属于布电线，所以开头用B，电压：300/500V BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜BLV铝芯聚氯乙烯绝缘电线以上电线结构：导体+绝缘(拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmBVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套)BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CC-穿金属软管敷C-吸顶CC-暗敷设在屋面或顶板内CE：沿天棚面或顶棚面敷设CE-混凝土排管敷设CL-柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设CP-金属软管CT-电缆桥架敷设CS-链吊DDB-直接埋设DS-管吊FFC：地板或地面下敷设：FPC：穿阻燃半硬聚氯乙烯管敷设FPC-阻燃塑料硬管FPC-穿阻燃半硬聚氯乙烯管敷设MMT：穿电线管敷设MR：金属线槽敷设M：用钢索敷设NNHBV-耐火型铜芯聚氯乙烯绝缘电线ＫKPC-穿聚氯乙烯塑料波纹电线管敷设ＴTC-电缆沟敷设：TC-电缆沟WW-墙壁安装WS-沿墙面敷设WE-沿墙面敷设WC：暗敷设在墙内SS-支架SR：沿钢线槽敷设SCE：吊顶内敷设,要穿金属管SC-穿焊接钢管敷设RR-嵌入RC-镀锌钢管R就是(软)的意思，要做到软，就是增加导体根数RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码ＰPC-PVC塑料硬管PC—穿硬塑料管敷设：PCPR—塑料线槽敷设：PR另外：我们最常用的“护套线”同轴射频电缆SYWV SYV75-5 SYWV75-5 (视频线)超五类非屏蔽双绞线5eUTP 5eFTP（网线）电话线HYA 10*2*0.5（表示10对0.5mm的双绞线电缆）电话线HBV HBVVHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。
电气设计图纸中字母符号含义
电气设计图纸中字母符号含义学习电气需要我们进行各种电气图纸的识别。
有人说电气图纸很难识别，各种符号真的傻傻分不清，如果你连最基础的电气符号，都不能够识别清楚，又怎么能够期望自己可以看懂电气图呢所以第一步要做的就是了解熟悉各种电气符号，这篇帖子希望可以帮助大家快速读懂电气图纸！（图片来源于网络）01图纸中AL、AW、HAL、SAL、SBX、AP具体含义如下：1、AL代表照明配电箱2、AW代表电表箱3、HAL代表（EW）DD手车式4、SAL代表引下线与金属物体之间的空气中距离(M)5、SBX代表水表箱6、AP代表动力配电箱。
电气原理图标注：常见的有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT时间继电器、KS速度继电器、FR热继电器、SB按钮、SQ行程开关。
元件技术数据：1、电气元件明细表：元器件名称、符号、功能、型号、数量等。
2、用小号字体注在其电气原理图中的图形符号旁边。
02电气图纸中各个开关含义及字母的意思（1）NHYJV-5X6-CT,SC25-WE,CE,表示型号为5根6平方铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆经电缆桥架敷设，再穿25mm钢管，沿墙，沿顶棚明敷。
（2）DPNVigi-20A,表示型号为DPNVigi，额定电流为20A的漏电断路器。
（3）CPM-R40TA,表示电涌保护器,通流容量40KA；保护水平≤1.8，额定工作电压380V；响应时间25ns，外形尺寸117*71.4*77.5（4）KBO-32C/M23.06MF,表示KBO系列控制与保护开关，意思是KBO—32主体+M型热脱扣器，额定电流23A+06MF型辅助触头。
作用，就地控制非频繁起动的电动机负载，功率为380V/10KW，二次控制电源380V，要求故障信号和等待信号。
03常用的电气、弱电图例电气图例：建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。
电气图中各字母代表含义
电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序)L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器KT接触器KM中间继电器KA断路器 QF热继电器FR指示灯HL隔离开关QS电流互感器 TA电压互感器 TV交流 AC中性线 N保护接地PE保护接地和中性线PEN 差动 D不接地保护 PU直流 DC接地 E备用RES无噪声接地TE中间线M电流表PA电压表 PV有功电度表PJ无功电度表 PJR频率表 PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头 XP插座XS端子板XT电线,电缆,母线W直流母线 WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。
