S7-200 SMART 样本】
SIMATIC S7-200 SMART 可编程控制器
3
SIMATIC S7-200 SMART 产品亮点
I可/O达点6数0最点高 标准型 经济型
机型丰富,更多选择
提供不同类型、I/O 点数丰富的 CPU 模块,单体 I/O 点数最高可达 60 点,可满 足大部分小型自动化设备的控制需求。另外,CPU 模块配备标准型和经济型供用 户选择,对于不同的应用需求,产品配置更加灵活,最大限度的控制成本。
通用 SD 卡,方便下载
本机集成 Micro SD 卡插槽,使用市面上通用的 Micro SD 卡即可实现程序的更新 和 PLC 固件升级,极大地方便了客户工程师对最终用户的服务支持,也省去了因 PLC 固件升级返厂服务的不便。
软件友好,编程高效
在继承西门子编程软件强大功能的基础上,融入了更多的人性化设计,如新颖的 带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在 体验强大功能的同时,大幅提高开发效率,缩短产品上市时间。
• 在 PTO 方式(运动控制)中,输出脉冲可以组态为多种工作 模式,包括自动寻找原点,可实现对步进电机或伺服电机的 控制,达到调速和定位的目的
PC Access
*) 即将发布,具体信息请咨询西门子办事处及授权分销商。
PLC
9
运动控制
S7-200 SMART CPU 模块本体直接提供三轴 100KHz 高速脉冲输出,通过强大灵活的设置向导可组态为 PWM 输出或运动控制输出,为步进电机或伺服电机的速度和位置控制提供了统一的解决方案,满足小型机械设备的 精确定位需求。
安装步骤
信号板基本信息
型号 SB DT04 SB AQ01 SB CM01
规格
描述
2DI/2DO 晶体管输出 提供额外的数字量 I/O 扩展,支持 2 路 数字量输入和 2 路数字量晶体管输出
实例详解S7-200SMART与PID的应用

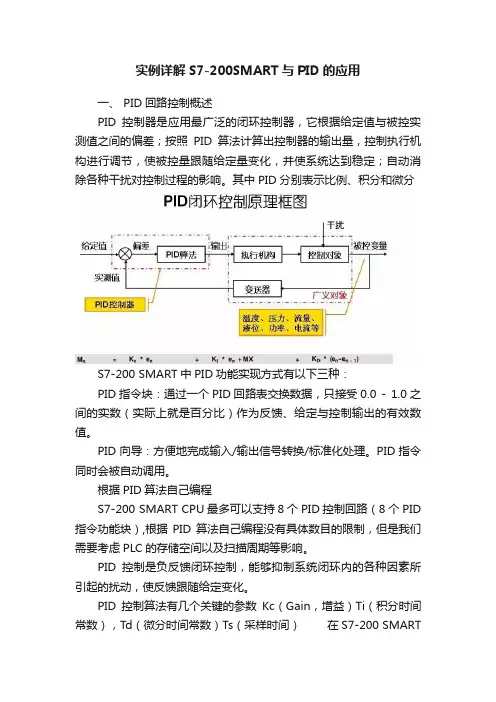

实例详解S7-200SMART与PID的应用一、 PID回路控制概述PID控制器是应用最广泛的闭环控制器,它根据给定值与被控实测值之间的偏差;按照PID算法计算出控制器的输出量,控制执行机构进行调节,使被控量跟随给定量变化,并使系统达到稳定;自动消除各种干扰对控制过程的影响。
其中PID分别表示比例、积分和微分S7-200 SMART中PID功能实现方式有以下三种:PID指令块:通过一个PID回路表交换数据,只接受0.0 - 1.0之间的实数(实际上就是百分比)作为反馈、给定与控制输出的有效数值。
PID向导:方便地完成输入/输出信号转换/标准化处理。
PID指令同时会被自动调用。
根据PID算法自己编程S7-200 SMART CPU最多可以支持8个PID控制回路(8个PID 指令功能块),根据PID算法自己编程没有具体数目的限制,但是我们需要考虑PLC的存储空间以及扫描周期等影响。
PID控制是负反馈闭环控制,能够抑制系统闭环内的各种因素所引起的扰动,使反馈跟随给定变化。
PID控制算法有几个关键的参数Kc(Gain,增益)Ti(积分时间常数),Td(微分时间常数)Ts(采样时间)在S7-200 SMART中PID功能是通过PID指令功能块实现。
通过定时(按照采样时间)执行PID功能块,按照PID运算规律,根据当时的给定、反馈、比例-积分-微分数据,计算出控制量由于PID可以控制温度、压力等等许多对象,它们各自都是由工程量表示,因此有一种通用的数据表示方法才能被PID功能块识别。
S7-200 SMART中的PID功能使用占调节范围的百分比的方法抽象地表示被控对象的数值大小。
在实际工程中,这个调节范围往往被认为与被控对象(反馈)的测量范围(量程)一致。
PID 功能块只接受0.0 - 1.0之间的实数(实际上是0%--100%)作为反馈、给定与控制输出的有效数值,如果是直接使用PID功能块编程,必须保证数据在这个范围之内,否则会出错。
S7-200SMART介绍
模块无电源时,模块 所有指示灯红色闪烁
抑制频率
支持2平路滑AO选输项出,信 号类型可以不同,设
置与SB面板相同 支持上溢、下溢功能; 报警时DIAG与通道指示
灯红灯闪烁
S7-200 SMART 硬件: EM AR02设置
V、M、C、T保持 区域总和不能超过
10240字节
S7-200 SMART 软件:保护功能
最长32个字符,由数字、 字母和英文字符组成
4个等级的密码保护与S7200PLC相似
使能限制V区写功能,该区 域数据能够被读写,其他V
区只能被读取
如果PLC设置了密码保护却没有 使能该选项,则TD文本、HMI屏
Micro/WIN SMART
S7-200 SMART 软件:驻留位置指示
框架内 驻留指示
S7-200 SMART 软件:系统符号表
S7-200 SMART 软件:断电保持
经济型CPU CR40 无断电保持功能
只能保持TONR定 时器
位存储器(MB0到MB13)前14字 节中的任何一个被指定为保持 ,则当PLC掉电时,这些字节 会被保存到永久存储器中。
输入滤波时间
脉冲捕获: 可以捕获比扫描周 期时间短的脉冲
注:HSC高速计数器的输入受滤波时间的影响
S7-200 SMART 硬件:替代值输出
使用替代值或保留最终值 替代值1或者0
S7-200 SMART 硬件:信号板SB CM000 SMART 硬件:信号板SB CM01接线
S7-200 SMART 硬件:信号板SB 1AQ设置
出现报警时SB面 板上会出现红色指
S7-200SMART介绍
S7-200 SMART 软件:断电保持
经济型CPU CR40 无断电保持功能 位存储器(MB0到MB13)前14字 节中的任何一个被指定为保持 ,则当PLC掉电时,这些字节 会被保存到永久存储器中。
只能保持TONR定 时器
V、M、C、T保持 区域总和不能超过 10240字节
Page 20
2012.7
S7-200 SMART 硬件:设置CPU重新上电状态
CPU重新上电的状态: STOP:停止 RUN: 运行 LAST:保持断电前状态
Page 6
2012.7
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
S7-200 SMART 硬件:脉冲捕捉
支持上溢、下溢功能; 开路检测功能。
Page 13
2012.7
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
S7-200 SMART 硬件: Micro SD卡
S7-200 SMART CPU支持商用Micro SD卡(容量4G-32G ),支持如下功能:
2012.7
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
S7-200 SMART 通信:编程通信
编程通信 CPU 硬件组态 下载程序 变量监控/ 修正 强制 I/O 诊断
S7-200 SMART
S7-200
如果PLC设置了密码保护却没有 使能该选项,则TD文本、HMI屏 不能通过RS485/RS232修改 TOD和CPU运行模式 ©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
S7-200 SMART PLC 系统功能说明(图文并茂)
Page 1 of 58
存储卡
S 7 2 0 0S M A R TC P U支持商用M i c r o S D 卡(支持容量为4 G ,8 G ,1 6 G ):可用于程序传输,C P U 固件更新,恢复 C P U出厂设置。 打开C P U 本体数字量输出点上方的端子盖,可以看到右侧有一卡槽,将M i c r o S D 卡缺口向里插入,如图 1 所示:
S7-200 SMART 实时时钟
S 7 2 0 0S M A R T 的硬件实时时钟可以提供年、月、日、时、分、秒的日期/ 时间数据。 C P UC R 4 0A C / D C / R e l a y没有内置的实时时钟,C P US R 2 0 、C P US R 4 0 、C P US T 4 0 、C P US R 6 0 、C P US T 6 0 支持内置的实时时钟,C P U 断电 状态下可保持7 天。 S 7 2 0 0S M A R TC P US R 2 0 的时钟精度是± 1 2 0秒 /月,C P US R 4 0 、C P US T 4 0 、C P US R 6 0 、C P US T 6 0 的时钟精度是 1 2 0秒 /月。 S 7 2 0 0S M A R TC P U靠内置超级电容为实时时钟提供电源缓冲,保持时间为典型值7 天,最小值6 天。缓冲电源放电完毕后,再次上电后 时钟将停止在缺省值,并不开始走动。 注意:因为 C P UC R 4 0无内置超级电容,所以实时时钟无电源缓冲,尽管用户可以使用R E A D _ R T C和 S E T _ R T C指令设置日期/ 时间 数据,但是当 C P UC R 4 0断电并再次上电时,这些日期/ 时间数据会丢失,上电后日期时间数据会被初始化为2 0 0 0 年1 月1 日。 为了提高运算效率,应当避免每个程序周期都读取实时时钟。实际上可读取的最小时间单位是1 秒,可每秒读取一次(使用S M 0 . 5 上 升沿触发读取指令)。 使用程序读取的实时时钟数据为B C D 格式,可在状态表中使用十六进制格式查看。 要设置日期、时间值,使之开始走动,可以:
S7-200 SMART PLC 串口通信说明(图文并茂)
S 7-200 S M A R T 串口通信简介S 7-200 S M A R T 支持的串口通信硬件及连接资源如表 1所示: 注意:1. P P I 模式只支持 S 7-200 S M A R T C P U 与 H M I 设备之间的通信;2. 通信信号板的工作模式(R S 485/R S 232)是由用户决定的,可以在 M i c r o /W I N S M A R T 中通过设置系统块来设置。
详细设置方法见:如何设置串口通信参数 通信端口定义1.S 7-200 S M A R T C P U 本体集成 R S 485 端口 (端口 0)表 2. S 7-200 S M A R T C P U 本体集成 R S 485 端口引脚定义 2.通信信号板 表 1.S 7-200 S M AR T 串口参数CPU 本体集成通讯口通信信号板(S B C M 01)通讯口类型R S 485R S 485R S 232支持的通信协议P P I / 自由口 / M O D B U S / U S S 波特率P P I (9600,19200,187500 b /s )自由口(1200,115200 b /s )连接资源每个通信口可连接 4 个 H M I 设备C P U 插座(9针母头)引脚号信号P o r t 0(端口0)引脚定义1屏蔽机壳接地224V 返回逻辑地(24V 公共端)3R S -485信号 B R S -485信号 B4发送请求R T S (T T L )55V 返回逻辑地(5V 公共端)6+5V +5V ,通过100 O h m 电阻7+24V +24V8R S -485信号 A R S -485信号 A9不用10位协议选择(输入)金属壳屏蔽机壳接地表 3.通信信号板(P o r t 1)引脚定义通信信号板(S B C M 01)引脚标记R S 485R S 232机壳接地机壳接地T X /B R S 485-B R S 232-T x R T S R T S (T T L )R T S (T T L )M 逻辑公共端逻辑公共端R X /AR S 485-AR S 232-R x通信信号板通信信号板可以扩展 C P U 的通信端口,其安装位置如图 1所示。
S7-200 SAMRT PLC 规格与技术数据
S I M A T I C S7-200S M A R T P L C S7-200P L C主要性能参数CPU 参数C P U S R20A C/D C/R e l a yC P U S T40D C/D C/D CC P U S R40A C/D C/R e l a yC P U C R40A C/D C/R e l a yC P U S T60D C/D C/D CC P U S R60A C/D C/R e l a y外形尺寸(m m)90x100x81125x100x81175x100x81用户 存储区程序存储区数据存储区保持存储区12K字节8K字节10K字节24K字节16K字节10K字节12K字节8K字节--30K字节20K字节10K字节本机数字量I/O12输入/8输出24输入/16输出36输入/24输出过程映像区大小256位输入(I)/256位输出(Q)256位输入(I)/256位输出(Q)256位输入(I)/256位输出(Q)位存储区大小32字节32字节 32字节信号板扩展11--1信号模块扩展44--4高速计数器4(全部)4(全部)4(全部)4(全部)——单相4@60K H z4@60K H z4@30K H z4@60K H z——A/B相2@40K H z2@40K H z2@20K H z2@40K H z高速脉冲输出--3@100K H z----3@100K H z--定时器非保持(T O N,T O F):192保持(T O N R):64计数器256循环中断2(1m s精度)脉冲捕捉输入12(加信号板 14)14(加信号板 16)1414电池卡--存储卡m i c r o S D卡(可选)m i c r o S D卡(可选)--m i c r o S D卡(可选)实时时钟精度± 120秒 /月120秒 /月--120秒 /月实时时钟保持时间7天 典型值 /6天最小在25摄氏度靠超级电容保持7天 典型值 /6天 最小 在25摄氏度靠超级电容保持--7天 典型值 /6天 最小在25摄氏度靠超级电容保持P I D回路 8路8路8路8路供电能力(m A)最大 740m A(5V D C)最大 740m A(5V D C)--最大 740m A(5V D C)最大 300m A(传感器电源)最大 300m A(传感器电源)最大 300m A(传感器电源)最大 300m A(传感器电源)工作环境要求0°-55°,水平安装 0°-55°,水平安装 相对湿度95%,不结露C P U性能C P U S R20A C/D C/R e l a yC P U S T40D C/D C/D CC P U S R40A C/D C/R e l a yC P U C R40A C/D C/R e l a yC P U S T60D C/D C/D CC P U S R60A C/D C/R e l a y布尔执行速度0.15μs/指令 M o v e W o r d执行速度 1.2μs/指令R e a l M a t h执行速度3.6μs/指令C P U通信/连接S R20C P U S T40D C/D C/D CC P U S R40A C/D C/R e l a yC P U C R40A C/D C/R e l a yC P U S T60D C/D C/D CC P U S R60A C/D C/R e l a y通信口以太网:1串口:1(R S485)附加串口:1(在可选R S232/R S485信号板上)附加串口:1(在可选R S232/R S485信号板上)--附加串口:1(在可选R S232/R S485信号板上)速率以太网:10/100M b/sR S485系统协议: 9600,19200,187500b/s R S485自由口:1200到 115200b/sH M I设备4/口编程设备(P G)以太网:1CPU 外形结构及电源C P U 外形结构图1.C P U 外形结构电源在安装或拆卸任何电气设备之前,请确保已切断该设备的电源。
S7-200--SMART的功能指令(PPT49页)
4.3.3 逻辑运算指令
1.取反指令 取反指令将多位二进制数逐位取反,各位由0变为1,由1变为0。
2.逻辑运算指令 字节、字、双字“与”运算时,如果两个操作数的同一位均为1,运算结果 的对应位为1,否则为0。“或”运算时如果两个操作数的同一位均为0,运 算结果的对应位为0,否则为1。“异或”(Exclusive Or)运算时如果两个操 作数的同一位不同,运算结果的对应位为1,否则为0。
【例4-6】 用跳转指令实现图4-28中的流程图的要求。
4.4.2 循环指令
1.单重循环
驱动FOR指令的逻辑条件满足时,反复执行 FOR与NEXT之间的指令。执行到NEXT指令时, INDX的值加1,如果INDX的值小于等于结束值 FINAL,返回去执行FOR与NEXT之间的指令。如
果INDX的值大于结束值,循环终止。
4.2.5 实时时钟指令
1.用编程软件读取与设置实时时钟的日期和时间 单击“PLC”菜单功能区的“设置时钟”按钮,打开“CPU时钟操作”对话 框。可以读取PC、PLC的时钟,修改和下载日期时间。 2.读取实时时钟指令READ_RTC 从CPU的实时时钟读取当前日期和时间,8字节时间缓冲区依次存放年的低 2位、月、日、时、分、秒、0和星期的代码,星期日为1。日期和时间的数 据类型为字节型BCD码。 3.设置实时时钟指令SET_RTC将8字节时间日期值写入CPU的实时时钟。
5.字节、字、双字的块传送指令 块传送指令将起始地址为IN的N个连续的存储单元中的数据,传送到从地址 OUT开始的N个存储单元,字节变量N = 1~255。 6.字节交换指令 字节交换指令SWAP用来交换输入字IN的高字节与低字节。应采用脉冲执行方 式。
4.2.2 移位与循环移位指令
西门子S7-200SMART综合应用案例及解析——家用普通洗衣机
西门子S7-200SMART综合应用案例及解析——家用普通洗衣机PLC发烧友478篇原创内容公众号一、示意图二、控制要求当按下启动按钮时,洗衣机启动运转;当按下停止按钮时,洗衣机停止运转。
三、元件说明PLC输入及辅助软元件控制说明I0.0 洗衣机启动和初始化按钮,按下启动时,I0.0 状态由Off→OnI0.1 洗衣机停止按钮按下停止时,I0.1 状态由Off→OnI0.2 高水位传感器,当水位到达高水位时,I0.2状态由Off→OnT37 计时10s 定时器,时基为100ms的定时器T38 计时2s定时器,时基为100ms 的定时器T39 计时10s定时器,时基为100ms 的定时器T40 计时24s定时器,时基为100ms的定时器T41 计时48s定时器,时基为100ms的定时器T42 计时2s定时器,时基为100ms的定时器M0.0 内部辅助继电器PLC输出软元件控制说明Q0.0 电磁进水阀Q0.1 电动机正转接触器Q0.2 电动机反转接触器四、控制程序①按下启动按钮I0.0时,I0.0 得电,常开触点闭合,M0.0 得电自锁,洗衣机自动运行。
此时,进水阀门Q0.0得电,洗衣机开始进水.②当洗衣机内水位达到高水位后,I0.2 得电,常闭触点断开,Q0.0失电,进水阀门关闭; I0.2 常开触点闭合,Q0.1 得电,洗衣机电动机正转运行。
由于Q0.1=On,则电动机运,行计时开始,经10s后,T37=On, Q0.1=Off,电动机停止正转运行,同时,间歇计时开始,2s 后,T38=On,Q0.2=On。
电动机反转运行,同时反转计时开始,10s 后,T39=On,电动机停止反转运行。
同时,间歇计时开始,2s后,T42=On,定时器T39失电T40=On, RST指令被执行,T37 ~ T39、T40, T42被复位,且Q0.1=On,洗衣机正转运行再次开始,并以此步骤循环运行③循环时间为用户自行设定的洗涤时间,梯形图中以T41中的时间表示本案例假设为48s。
实例西门子S7-200SmartModbus通信介绍与实例编程
实例西门子S7-200SmartModbus通信介绍与实例编程01西门子S7-200 SMART作为modbus从站1.检查Micro/WIN SMART Modbus RTU从站指令库(图1),库中应当包括MBUS_INIT和MBUS_SLAVE两个子程序。
2.编程时使用SM0.1调用子程序MBUS_INIT进行初始化,使用SM0.0调用MBUS_SLAVE,并指定相应参数。
关于参数的详细说明,可在子程序的局部变量表中找到;调用Modbus RTU通信指令库图中参数意义如下:a.模式选择:启动/停止Modbus,1=启动;0=停止b.从站地址:Modbus从站地址,取值1~247c.波特率:可选1200,2400,4800,9600,19200,38400,57600,115200d.奇偶校验:0=无校验;1=奇校验;2=偶校验e.端口:0=CPU中集成的 RS-485,1=可选信号板上的RS-485 或RS-232。
f.延时:附加字符间延时,缺省值为0g.最大I/Q位:参与通信的最大I/O点数,S7-200 SMART 的I/O 映像区为256/256(目前只能最多连接4个扩展模块,因此目前最多I/O点数为188/188)h.最大AI字数:参与通信的最大AI通道数,最多56个i.最大保持寄存器区:参与通信的V存储区字(VW)j.保持寄存器区起始地址:以&VBx指定(间接寻址方式)k.初始化完成标志:成功初始化后置1l.初始化错误代码m.Modbus执行:通信中时置1,无 Modbus 通信活动时为 0。
n.错误代码:0=无错误3.在CPU的V数据区中分配库指令数据区(Library Memory)Modbus Slave 指令库需要一个781个字节的全局V 存储区。
调用STEP 7 - Mciro/WIN SMART Instruction Library(指令库)需要分配库指令数据区(Library Memory)。
S7-200 Smart PLC 实验指导书
2013 S7-200 Smart PLC实验指导书作者名称广东机电职业技术学院2013/12/10目录一、实验目的 (3)二、实验设备 (3)三、实验注意事项 (3)四、相关基础知识 (3)五、手操盒介绍 (4)六、实验任务介绍 (7)(一)基本逻辑指令- 托盘工作系统 (7)(二)定时器和计数器功能–跑马灯 (8)(三)基于PLC的装配流水线控制 (10)(四)LED数码管显示和8421码控制 (12)(五)基于PLC的音乐喷泉控制 (16)(六)三相异步电机的正反转和星/三角启动控制 (18)(七)基于PLC的抢答器控制 (20)(八)交通灯系统 (22)(九)安全门系统 (25)(十)升降梯系统 (31)(十一)洗衣机控制系统 (35)(十二)存料罐控制系统 (38)七、实验总结 (40)八、实验成绩的评定 (40)实验目的掌握西门子S7-200 Smart PLC原理。
掌握西门子人机界面产品使用方法实验设备实验注意事项认真阅读实验指导书,依据实验指导书的内容,明确实验任务。
实验的质量很大程度上取决于每个学生的实验态度,工作中要积极主动,服从实验指导老师的工作安排,对重大问题应事先向实验指导老师反映,共同协商解决,学生不得擅自处理。
实验是理论联系实际的重要环节,要虚心向指导老师和其它同学学习。
要参加具体工作以培养实际动手能力。
遵守纪律,不得无故缺勤、迟到早退,实验期间一般不准事假,特殊情况要取得实验指导老师和学校的同意,病假要有医院医生证明。
要爱护仪器设备,不得随意破坏。
按照规定时间提交实验报告。
相关基础知识1.可编程控制器介绍2.西门子S7-200 SMART PLC 介绍手操盒介绍1. 手操盒的外观图图 1 手操盒外观图2. 手操盒的硬件组成图2 手操盒结构图3. 手操盒的37芯接口单元由手操盒直接输出两根37芯电缆,电缆的另一端制作了37芯D 型插头,用于联接PLC demo 架上的37芯端子插座,如下图所示:37针连接电缆 A37针连接电缆 B模拟量接口区16位开关区16位LED 显示4位七段码显示器4位8421码输入模拟量显示/调节区实验卡手操盒输出电缆A手操盒输出电缆A 主要用于将手操盒的16个开关和16个LED 指示灯将与S7-200 SMART PLC 的16路开关量输入和16位开关量输出相连,针脚的定义如下:37芯插头A37芯地址针脚定义37芯地址针脚定义1 20 DQ0 16路开关量输出2 DI0 16路开关量输入21 DQ1 3 DI1 22 DQ2 4 DI2 23 DQ3 5 DI3 24 DQ4 6 DI4 25 DQ5 7 DI5 26 DQ6 8 DI6 27 DQ7 9 DI7 28 DQ8 10 DI8 29 DQ9 11 DI9 30 DQ10 12 DI10 31 DQ11 13 DI11 32 DQ12 14DI12 33 DQ13 15 DI13 34 DQ14 16 DI14 35 DQ1517 DI1536 18 M 37 备用 19L+机壳接地●手操盒输出电缆B手操盒输出电缆B主要用于将四位8421码的输入和四位LED七段码与PLC的16位数字量输入和16位数字量输出连接,针脚的定义如下:37芯插头B 37芯地址针脚定义37芯地址针脚定义1 20 DQ0 七段码个位显示12 DI0 8421码个位输入1 21 DQ1 23 DI1 2 22 DQ2 34 DI2 4 23 DQ3 45 DI3 8 24 DQ4 七段码十位显示16 DI4 8421码十位输入1 25 DQ5 27 DI5 2 26 DQ6 38 DI6 4 27 DQ7 49 DI7 8 28 DQ8 七段码百位显示110 DI8 8421码百位输入1 29 DQ9 211 DI9 2 30 DQ10 312 DI10 4 31 DQ11 413 DI11 8 32 DQ12 七段码千位显示114 DI12 8421码千位输入1 33 DQ13 215 DI13 2 34 DQ14 316 DI14 4 35 DQ15 417 DI15 8 3618 M 37 接地19 L+ 机壳备用●模拟量输出接口模拟量输出接口位于图中h区,设置了八个实验电缆插口可以传输二路模拟量输入信号和二路模拟量输出信号。
S7-200SMART介绍 ppt课件
CPU
信号模块
通信板
CPU SR20 CPU SR40 CPU ST40 CPU SR60 CPU ST60 CPU CR40 CPU ST20 CPU CR20 CPU CR60
数字量
DI08;DT08;DR08
DT16;DR16 DT32;DR32
RS-232 / RS-485
Micro HMIs
Basic HMIs
COMFORT HMIs
TD 400C TEXT DISPLAY, 4 LINES SMART HMIs
SMART 700 IE SMART 1000 IE
RS485
IE
S7-200 SMART 硬件:信号板SB 1AQ设置
出现报警时SB面 板上会出现红色指
示灯闪烁
Page 11
2012.7
选择电压输出或者电流输出
电压:±10 V 电流:0- 20 mA
CPU停机的时候模拟 量输出可以选择替代 值或者冻结最后状态
支持上溢和下溢功能; 电压输出支持短路功 能;电流输出支持开
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
S7-200 SMART 软件:保护功能
最长32个字符,由数字、 字母和英文字符组成
Page 21
2012.7
4个等级的密码保护与S7200PLC相似
使能限制V区写功能,该区 域数据能够被读写,其他V
S7-200 SMART 硬件:模块连接
CPU-基本单元
+
信号板或通信板
Page 4
2012.7
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
S7-200 SMART Modbus TCP轮询通信例程
S7-200 SMART Modbus TCP轮询通信例程S7-200 SMART Modbus TCP 可支持多个连接,最多可达PLC 允许的开放式用户通信连接的最大数(八个主动(客户端)连接和八个被动(服务器)连接)。
不可避免的会出现以下情况:1.S7-200 SMART作为服务器由多个客户端访问2.S7-200 SMART作为客户端访问多个服务器下面就这种多请求处理的情况作相关的介绍。
1.S7-200 SMART作为服务器由多个客户端访问S7-200 SMART CPU作为服务器由多个客户端访问时,需要S7-200 SMART CPU多次调用Modbus TCP 服务器库指令,并且每个服务器需要配置不同的Port口,如图1所示。
图1.S7-200 SMART多服务器例程注意:1. 对应的库存储器地址需要使用建议地址不能重复使用。
2. S7-200 SMART的开放式以太网通讯资源是8个主动资源8个被动资源。
3. 端口号必须在1 到49151 的范围内。
建议端口号在2000 到5000。
4. 该例程使用STEP 7-Micro/WIN SMART V2.4 编写,使用硬件是ST60:6ES7288-1ST60-0AA0 固件:V2.4 版本5. 该例程Modbus TCP 服务器,响应2个客户端请求,访问不同的V存储区Modbus TCP多服务器例程2.S7-200 SMART作为客户端访问多个服务器S7-200 SMART CPU作为客户端访问多个服务器,服务器连接参数必须具有不同的IPAddr 或IP_Port 输入参数。
情景1:S7-200 SMART 作为客户端访问多个服务器:解决方法:确保连接富余,可以建立多个不同的连接发送请求,调用"MBUS_CLIENT",S7-200 SMART CPU内通过设置的不同的远程IP 地址、端口号尝试建立连接。
该情景的相关步骤用户根据以上原则,自行编程即可。
S7-200 SAMRT PLC 规格与技术数据
S I M A T I C S7-200S M A R T P L C S7-200P L C主要性能参数CPU 参数C P U S R20A C/D C/R e l a yC P U S T40D C/D C/D CC P U S R40A C/D C/R e l a yC P U C R40A C/D C/R e l a yC P U S T60D C/D C/D CC P U S R60A C/D C/R e l a y外形尺寸(m m)90x100x81125x100x81175x100x81用户 存储区程序存储区数据存储区保持存储区12K字节8K字节10K字节24K字节16K字节10K字节12K字节8K字节--30K字节20K字节10K字节本机数字量I/O12输入/8输出24输入/16输出36输入/24输出过程映像区大小256位输入(I)/256位输出(Q)256位输入(I)/256位输出(Q)256位输入(I)/256位输出(Q)位存储区大小32字节32字节 32字节信号板扩展11--1信号模块扩展44--4高速计数器4(全部)4(全部)4(全部)4(全部)——单相4@60K H z4@60K H z4@30K H z4@60K H z——A/B相2@40K H z2@40K H z2@20K H z2@40K H z高速脉冲输出--3@100K H z----3@100K H z--定时器非保持(T O N,T O F):192保持(T O N R):64计数器256循环中断2(1m s精度)脉冲捕捉输入12(加信号板 14)14(加信号板 16)1414电池卡--存储卡m i c r o S D卡(可选)m i c r o S D卡(可选)--m i c r o S D卡(可选)实时时钟精度± 120秒 /月120秒 /月--120秒 /月实时时钟保持时间7天 典型值 /6天最小在25摄氏度靠超级电容保持7天 典型值 /6天 最小 在25摄氏度靠超级电容保持--7天 典型值 /6天 最小在25摄氏度靠超级电容保持P I D回路 8路8路8路8路供电能力(m A)最大 740m A(5V D C)最大 740m A(5V D C)--最大 740m A(5V D C)最大 300m A(传感器电源)最大 300m A(传感器电源)最大 300m A(传感器电源)最大 300m A(传感器电源)工作环境要求0°-55°,水平安装 0°-55°,水平安装 相对湿度95%,不结露C P U性能C P U S R20A C/D C/R e l a yC P U S T40D C/D C/D CC P U S R40A C/D C/R e l a yC P U C R40A C/D C/R e l a yC P U S T60D C/D C/D CC P U S R60A C/D C/R e l a y布尔执行速度0.15μs/指令 M o v e W o r d执行速度 1.2μs/指令R e a l M a t h执行速度3.6μs/指令C P U通信/连接S R20C P U S T40D C/D C/D CC P U S R40A C/D C/R e l a yC P U C R40A C/D C/R e l a yC P U S T60D C/D C/D CC P U S R60A C/D C/R e l a y通信口以太网:1串口:1(R S485)附加串口:1(在可选R S232/R S485信号板上)附加串口:1(在可选R S232/R S485信号板上)--附加串口:1(在可选R S232/R S485信号板上)速率以太网:10/100M b/sR S485系统协议: 9600,19200,187500b/s R S485自由口:1200到 115200b/sH M I设备4/口编程设备(P G)以太网:1CPU 外形结构及电源C P U 外形结构图1.C P U 外形结构电源在安装或拆卸任何电气设备之前,请确保已切断该设备的电源。
S7-200SMART MODBUS通信介绍与实例编程
S7-200SMART MODBUS通信介绍与实例编程西门子smart200PLC的详细结构图一. 西门子S7-200 SMART作为modbus从站1.检查Micro/WIN SMART Modbus RTU从站指令库(图1),库中应当包括MBUS_INIT 和MBUS_SLAVE两个子程序。
西门子smart200的modbus从站库文件图1. 指令树中的库指令2.编程时使用SM0.1调用子程序MBUS_INIT进行初始化,使用SM0.0调用MBUS_SLAVE,并指定相应参数。
关于参数的详细说明,可在子程序的局部变量表中找到;西门子smart200的modbus从站详细分析图2.调用Modbus RTU通信指令库图中参数意义如下:a.模式选择:启动/停止Modbus,1=启动;0=停止b.从站地址:Modbus从站地址,取值1~247c.波特率:可选1200,2400,4800,9600,19200,38400,57600,115200d.奇偶校验:0=无校验;1=奇校验;2=偶校验e.端口:0=CPU中集成的 RS-485,1=可选信号板上的RS-485 或 RS-232。
f.延时:附加字符间延时,缺省值为0g.最大I/Q位:参与通信的最大I/O点数,S7-200 SMART 的I/O映像区为256/256(目前只能最多连接4个扩展模块,因此目前最多I/O点数为188/188)h.最大AI字数:参与通信的最大AI通道数,最多56个i.最大保持寄存器区:参与通信的V存储区字(VW)j.保持寄存器区起始地址:以&VBx指定(间接寻址方式)k.初始化完成标志:成功初始化后置1l.初始化错误代码m.Modbus执行:通信中时置1,无 Modbus 通信活动时为 0。
n.错误代码:0=无错误3.在CPU的V数据区中分配库指令数据区(Library Memory)Modbus Slave 指令库需要一个781个字节的全局 V 存储区。
S7-200 SMART:MICRO-WIN SMART配置介绍(图文并茂)
file://D:\TEMP\~hhAE39.htm
2012-12-22
编程软件的安装与卸载
Page 2 of 34
图 1以太网接口示意图 2.建立 Micro/WINSMART与 CPU的连接
图 5.“本地连接 属性” 对话框
3.在 “此连接使用下列项目” 区域中,滑动右侧滚动条,找到 “ Internet协议 (TCP/IP)” 并选中该项,单击 “属 性” 按钮 ,打开 “Internet协议 (TCP/IP)属性” 对话框,如图 6所示;
file://D:\TEMP\~hhAE39.htm
2.检查编程设备的 IP地址是否与 CPU的 IP地址在同一网段中 编程设备必须与 CPU在同一网段中。S7-200SMARTCPU预置的 IP地址为:192.168.2.1。
3.通信参数不匹配 若下载系统块,注意用户项目系统块中的 CPU类型是否与实际 CPU类型相符合,若不符合则会报错。
系统块
系统块提供S7-200SMARTCPU、信号板和扩展模块的组态。 使用以下方法之一查看和编辑系统块以设置CPU的选项:
• “默认网关”(DefaultGateway):网关(或IP路由器)是LAN之间的链路。LAN中的计算机可以使用网关向其他网络发送消 息,这些网络可能还隐含着其他LAN。如果数据的目的地不在LAN内,网关会将数据转发给可将数据传送到其目的地的另一个网络或 网络组。网关依靠IP地址来传送和接受数据包。
• 在导航栏上单击“系统块”(SystemBlock) 按钮。 • 在“视图”(View)菜单功能区的“窗口”(Windows)区域内,从“组件”(Component)下拉列表中选择“系统块”(System Block)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
产品样本• 12.2016/smartS7-200 SMART 可编程控制器西门子公司一直致力于工业自动化最新技术的研发、推广及应用,在过去的160 多年里,为广大的工业客户带来了可靠高效的自动化产品,完善的自动化解决方案,提高了客户的生产效率,增强了客户的市场竞争力。
西门子SIMATIC 控制器系列是一个完整的产品组合,包括从最基本的智能逻辑控制器LOGO!以及 S7 系列高性能可编程控制器,再到基于 PC 的自动化控制系统。
无论多么严苛的要求,它都能根据具体应用需求及预算,灵活组合、定制,并一一满足。
SIMATIC S7-200 SMART 是西门子公司经过大量市场调研,为中国客户量身定制的一款高性价比小型 PLC 产品。
结合西门子 SINAMICS 驱动产品及 SIMATIC 人机界面产品,以 S7-200 SMART 为核心的小型自动化解决方案将为中国客户创造更多的价值。
2模拟量输出模块技术规范 ........................................... 26模拟量输入/输出模块技术规范 ................................... 26数字量输入/输出信号板技术规范 ............................... 27模拟量输入信号板技术规范 ....................................... 27模拟量输出信号板技术规范 ....................................... 27RS485/232 信号板技术规范 ....................................... 27电池信号板技术规范 .................................................. 27热电阻模块技术规范 .................................................. 28热电偶模块技术规范 .................................................. 28PROFIBUS-DP 从站通信模块 ........................................ 28电源模块 ................................................................... 28安装尺寸图 ................................................................ 29订货号说明 ................................................................ 29模块和信号板接线示意图 ........................................... 30订货数据 . (34)产品亮点 ................................................................... 04CPU 模块 ................................................................... 06信号板 ....................................................................... 08网络通信 ................................................................... 09运动控制 ................................................................... 10编程软件 ................................................................... 12小型自动化解决方案 .................................................. 14技术规范 ................................................................... 16CPU SR20/ST20 技术规范 ........................................... 16CPU SR30/ST30 技术规范 ........................................... 18CPU SR40/ST40/CR40 技术规范 .................................. 20CPU SR60/ST60/CR60 技术规范 .................................. 22数字量输入模块技术规范 ........................................... 24数字量输出模块技术规范 ........................................... 24数字量输入/输出模块技术规范 ................................... 25模拟量输入模块技术规范 . (26)目录3SIMATIC S7-200 SMART 产品亮点机型丰富,更多选择提供不同类型、I/O 点数丰富的CPU 模块,单体I/O 点数最高可达60点,可满足大部分小型自动化设备的控制需求。
另外,CPU 模块配备标准型和经济型供用户选择,对于不同的应用需求,产品配置更加灵活,最大限度的控制成本。
选件扩展,精确定制新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。
在不额外占用电控柜空间的前提下,信号板扩展能更加贴合用户的实际配置,提升产品的利用率,同时降低用户的扩展成本。
高速芯片,性能卓越配备西门子专用高速处理器芯片,基本指令执行时间可达0.15 μs ,在同级别小型PLC 中遥遥领先。
一颗强有力的“芯”,能让您在应对繁琐的程序逻辑,复杂的工艺要求时表现的从容不迫。
以太互联,经济便捷CPU 模块本体标配以太网接口,集成了强大的以太网通信功能。
一根普通的网线即可将程序下载到PLC 中,方便快捷,省去了专用编程电缆。
通过以太网接口还可与其它CPU模块、触摸屏、计算机进行通信,轻松组网。
4三轴脉冲,运动自如CPU模块本体最多集成3路高速脉冲输出,频率高达100 kHz,支持PWM/PTO输出方式以及多种运动模式,可自由设置运动包络。
配以方便易用的向导设置功能,快速实现设备调速、定位等功能。
通用SD卡,快速更新本机集成Micro SD卡插槽,使用市面上通用的Micro SD卡即可实现程序的更新和PLC固件升级,极大地方便了客户工程师对最终用户的服务支持,也省去了因PLC固件升级返厂服务的不便。
软件友好,编程高效在继承西门子编程软件强大功能的基础上,融入了更多的人性化设计,如新颖的带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。
在体验强大功能的同时,大幅提高开发效率,缩短产品上市时间。
5CPU 模块全新的S7-200 SMART带来两种不同类型的CPU模块,标准型和经济型,全方位满足不同行业、不同客户、不同设备的各种需求。
标准型作为可扩展CPU模块,可满足对I/O规模有较大需求,逻辑控制较为复杂的应用;而经济型CPU模块直接通过单机本体满足相对简单的控制需求。
6西门子专用高速芯片,基本指令执行时间可达 0.15 μs配备超级电容,掉电情况下,依然能保证时钟正常工作安装便捷,支持导轨7安装步骤卸掉端子盖板用螺丝刀卸掉空盖板无需螺钉紧固,轻按即可安装完成信号板信号板组态在系统块选择标准型CPU 模块后,SB 选项里会出现上述五种信号板:• 选择SB DT04时,系统自动分配I7.0和Q7.0做为I/O 映像区的起始位• 选择SB AE01时,系统自动分配AIW12做为I/O 映像区• 选择SB AQ01时,系统自动分配AQW12做为I/O 映像区• 选择SB CM01时,在端口类型设置框里选择RS232或RS485即可• 选择 SB BA01时,可启用电量低报警或通过I7.0监测电量状态型号规格描述SB DT042DI/2DO 晶体管输出提供额外的数字量I/O 扩展,支持2路数字量输入和2路数字量晶体管输出SB AE011AI 提供额外的模拟量I/O 扩展,支持1路模拟量输入,精度为12位SB AQ011AO 提供额外的模拟量I/O 扩展,支持1路模拟量输出,精度为12位SB CM01RS232/RS485提供额外的RS232或RS485串行通信接口,在软件中简单设置即可实现转换SB BA01实时时钟保持支持普通的CR1025纽扣电池,能保持时钟运行约1年信号板基本信息信号板直接安装在CPU 本体正面,无需占用电控柜空间,安装、拆卸方便快捷。
对于少量的I/O 点数扩展及更多通信端口的需求,全新设计的信号板能够提供更加经济、灵活的解决方案。
8S7-200 SMART CPU模块本体集成1个以太网接口和1个RS485接口,通过扩展CM01信号板或者EM DP01模块,其通信端口数量最多可增至4个,可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求。
以太网通信所有CPU模块配备以太网接口,支持西门子S7协议、有效支持多种终端连接:• 可作为程序下载端口(使用普通网线即可)• 与SMART LINE触摸屏进行通信,最多支持8台设备• 通过交换机与多台以太网设备进行通信,实现数据的快速交互,包含8 个主动GET/PUT 连接、8 个被动 GET/PUT 连接•开放式以太网通信,支持TCP,UDP,ISO_on_TCP 通信协议,支持8个主动和8个被动连接PROFIBUS通信使用EM DP01扩展模块可以将S7-200 SMART CPU做为PROFIBUS-DP 从站连接到PROFIBUS通信网络。
通过模块上的旋转开关可以设置PROFIBUS-DP从站地址。
该模块支持 9600 波特到 12M 波特之间的任一 PROFIBUS 波特率,最大允许 244 输入字节和 244 输出字节。
支持下列协议:• MPI从站• PROFIBUS-DP从站串口通信S7-200 SMART CPU模块均集成1个RS485接口,可以与变频器、触摸屏等第三方设备通信。
