工程地质剖面图及其解答

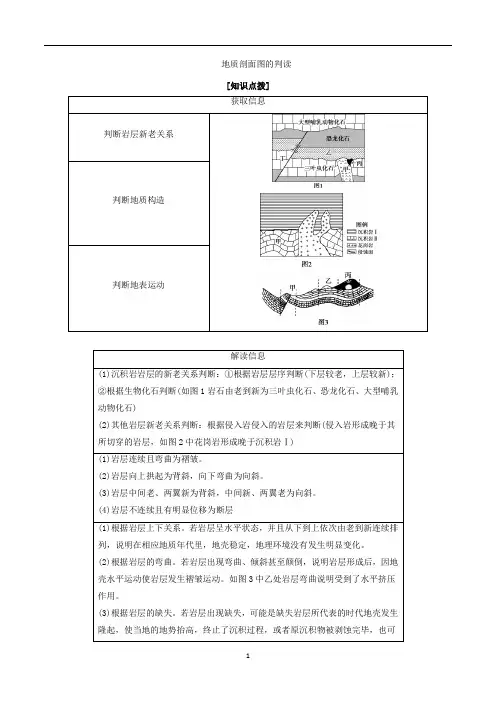

高考地理专题3.4 地质剖面图的判读-解图释含义含解析
地质剖面图的判读[知识点拨]解读信息[典题示例][2017·全国卷Ⅰ]下图示意我国西北某闭合流域的剖面。
该流域气候干旱，年均降水量仅为210毫米，但湖面年蒸发量可达2 000毫米。
湖水浅，盐度饱和，水下已形成较厚盐层。
据此完成(1)～(3)题。
(1)盐湖面积多年稳定，表明该流域的多年平均实际蒸发量( )A．远大于2 000毫米B．约为2 000毫米C．约为210毫米 D．远小于210毫米(2)流域不同部位实际蒸发量差异显著，实际蒸发量最小的是( )A．坡面B．洪积扇C．河谷D．湖盆(3)如果该流域大量种植耐旱植物，可能会导致( )A．湖盆蒸发量增多 B．盐湖面积缩小C．湖水富营养化加重D．湖水盐度增大解题流程[对点练习][2017·天津高考]读图文材料，回答第1题。
冻土是指温度在0 ℃或0 ℃以下，含有冰的土层或岩层，分为季节冻土和多年冻土。
我国科学家考察了全球变暖对青藏高原多年冻土的影响及其产生的后果。
1．据图文信息判断，下列说法符合事实的是( )A．活动层厚度变小，补给河流的水源增加B．活动层厚度变大，春耕播种的时间推迟C．永冻层上界上升，利于喜温植物的生长D．永冻层上界下降，建筑基础稳定性变差【解析】全球变暖，气温升高，活动层厚度增加，永冻层上界下降，排除A、C；温度升高，气温春季回升较快，春耕播种的时间提前，B错误；温度升高，利于喜温植物的生长，D正确。
故答案选D。
答案：D[2017·北京西城区统测]下图为贺兰山及附近自然景观示意图。
读图，回答2～3题。
2．图中( )A．甲地是由风力沉积作用形成B．乙地比丙地的冬季更加温暖C．丙地会出现典型喀斯特地貌D．冲积层1形成晚于冲积层2答案：D3．图示地区( )A．从干旱区向半干旱区过渡B．平原形成过程仅与外力作用有关C．农业靠冰川融水提供水源D．山地植被丰富，发展木材加工业解析贺兰山是200毫米年等降水量线通过的地方，故图示地区为干旱区向半干旱区过渡的地区，A项正确；其平原形成过程与内外力作用有关，B项错误；农业主要靠黄河提供灌溉水源，C项错误；山地植被丰富，云杉林分布广，为保护该地区的生态环境，不适宜发展木材加工业，D项错误。

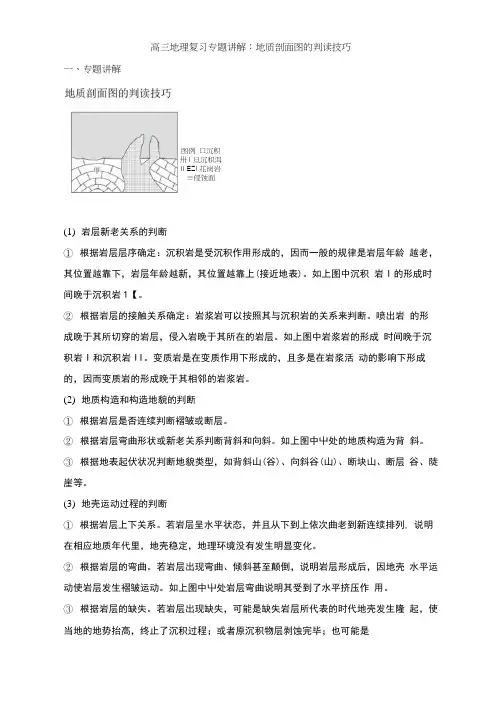

高三地理复习专题讲解：地质剖面图的判读技巧
高三地理复习专题讲解：地质剖面图的判读技巧(1) 岩层新老关系的判断① 根据岩层层序确定：沉积岩是受沉积作用形成的，因而一般的规律是岩层年龄 越老，其位置越靠下，岩层年龄越新，其位置越靠上(接近地表)。
如上图中沉积 岩I 的形成时间晚于沉积岩1【。
② 根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断。
喷出岩 的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
如上图中岩浆岩的形成 时间晚于沉积岩I 和沉积岩II 。
变质岩是在变质作用下形成的，且多是在岩浆活 动的影响下形成的，因而变质岩的形成晚于其相邻的岩浆岩。
(2) 地质构造和构造地貌的判断① 根据岩层是否连续判断褶皱或断层。
② 根据岩层弯曲形状或新老关系判断背斜和向斜。
如上图中屮处的地质构造为背 斜。
③ 根据地表起伏状况判断地貌类型，如背斜山(谷)、向斜谷(山)、断块山、断层 谷、陡崖等。
(3) 地壳运动过程的判断① 根据岩层上下关系。
若岩层呈水平状态，并且从下到上依次曲老到新连续排列, 说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
② 根据岩层的弯曲。
若岩层出现弯曲、倾斜甚至颠倒，说明岩层形成后，因地壳 水平运动使岩层发生褶皱运动。
如上图中屮处岩层弯曲说明其受到了水平挤压作 用。
③ 根据岩层的缺失。
若岩层出现缺失，可能是缺失岩层所代表的时代地壳发生隆 起，使当地的地势抬高，终止了沉积过程；或者原沉积物层剥蚀完毕；也可能是一、专题讲解图例 口沉积卅I 旦沉积洱Il EZI 花岗岩≡侵蚀面当时当地气候变化，没有了沉积物来源。
④根据侵蚀面。
若上下两岩层之间有明显的侵蚀面存在，说明下部岩层形成后, 遭受到外力侵蚀。
若侵蚀面上覆新的岩层，是因为之后该地乂经历了沉积作用。
如上图屮处上部岩层的不完整说明经历了侵蚀作用，沉积岩1的覆盖说明乂经历了沉积作用。
⑤根据侵入岩。
若地层中有侵入岩存在，说明围岩形成之后乂发生了岩浆活动, 岩浆活动晚于围岩形成时代。
2022年高考地理总复习第一部分考点复习图表解读系列之3 地质剖面图的判读
图表解读系列之3 地质剖面图的判读角度思维过程岩层新老关系水平岩层在上的,形成年代晚;被侵入的形成年代早,图中花岗岩的形成年代晚于沉积岩Ⅰ、沉积岩Ⅱ地质构造和构造地貌甲处岩层向上拱起,为背斜地质作用过程甲处岩层发生弯曲,表明发生地壳水平运动;花岗岩侵入其他岩石,表明发生岩浆活动;沉积岩Ⅱ表面有侵蚀面,表明发生地壳抬升,外力侵蚀,沉积岩Ⅰ覆于沉积岩Ⅱ之上,表明发生地壳下沉,接受堆积1.以地质剖面图为例,分析地质构造的实践意义:2.地质构造图的判读技巧:地质构造图分为剖面图和平面图,在判读时要分清是平面图还是剖面图,然后再根据以下步骤进行判读分析。
(1)看图例、比例尺。
通过图例可以了解图示地区出露哪些岩层及其新老关系。
看比例尺可以知道缩小的程度。
(2)根据岩层的新老关系分析图内的地质构造特征。
①若岩层呈水平状态,并且从下到上依次由老到新连续排列,说明在相应地质年代里,地壳稳定下沉,地理环境没有发生明显变化。
②若岩层出现倾斜甚至颠倒,说明岩层形成后,因地壳水平运动使岩层发生褶皱。
岩层颠倒是地壳运动剧烈,岩层发生强烈褶皱所致。
③若上下两个岩层之间有明显的侵蚀面存在,说明下部岩层形成后,该地地壳平稳抬升或褶皱隆起上升,地层遭受外力侵蚀。
若侵蚀地面上覆有新的岩层,说明该地壳下沉或相邻地区上升;若侵蚀面上部为风化壳,说明地壳上升后一直遭受外力侵蚀。
(3)判断地壳运动状况和受外力作用状况。
①褶皱——水平运动。
②断层——升降运动。
③岩层破碎或缺失部分——侵蚀作用。
④有沉积岩层或沉积物说明此处有沉积作用且沉积时地势低洼,可能有过下降运动。
(4)看岩层是否缺失。
若岩层出现缺失,形成原因可能有:一是在缺失岩层所代表的年代,发生了地壳隆起,使当地地势抬高,终止了沉积过程;二是当地开始有沉积作用,地壳隆起后,原沉积物被侵蚀完毕;三是当时当地气候变化,没有了沉积物来源。
地层接触关系是指新老地层或岩石在空间上的相互叠置状态,常见的接触关系有整合接触、不整合接触。
主楼基坑地质剖面图
03 工程地质剖面图
12.20(-7.90) 12.70(-8.40) 14.10(-9.80) 19.10(-14.80)
32.10(-27.80)
38.90(-34.60) 41.60(-37.30)
⑧2-1b
49.70(-45.40)
⑧2-3b
55.00(-50.70)
33 3.92
10
11
12
30.20(-25.84)
13 14 .1(7.0) 15
37.00(-32.64)
.2(16.0)
16
.3(19.0)
17
45.30(-40.94)
-49
间距(m)
上海岩土工程勘察设计研究院有限公司
34.50
工程地质剖面图
Ⅵ － Ⅵ'
水平 1:500 垂直 1:300
分图编号: 3-6
3
4
5
③夹
6
10.50(-6.77)
12.30(-8.57) 13.30(-9.57)
7
8
18.50(-14.77)
9
10
11
12
13
32.00(-28.27)
14 15
16
38.00(-34.27)
.1(9.0) 17
.2(11.0)
43.00(-39.27)
18
.3(19.0) 19
工程编号:2011-G-079
5 -1 -7 -13 -19 -25 -31 -37 -43 -49
24 4.71
2.30(2.41)
1
2 3.80(0.91)
3
4
5
6

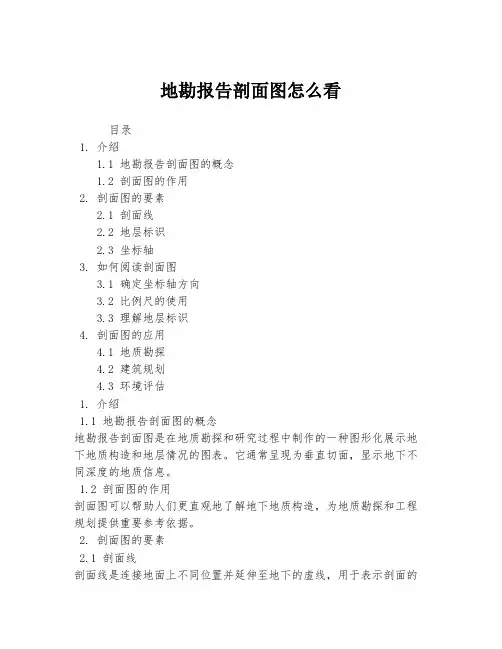

地勘报告剖面图怎么看
地勘报告剖面图怎么看目录1. 介绍1.1 地勘报告剖面图的概念1.2 剖面图的作用2. 剖面图的要素2.1 剖面线2.2 地层标识2.3 坐标轴3. 如何阅读剖面图3.1 确定坐标轴方向3.2 比例尺的使用3.3 理解地层标识4. 剖面图的应用4.1 地质勘探4.2 建筑规划4.3 环境评估1. 介绍1.1 地勘报告剖面图的概念地勘报告剖面图是在地质勘探和研究过程中制作的一种图形化展示地下地质构造和地层情况的图表。
它通常呈现为垂直切面，显示地下不同深度的地质信息。
1.2 剖面图的作用剖面图可以帮助人们更直观地了解地下地质构造，为地质勘探和工程规划提供重要参考依据。
2. 剖面图的要素2.1 剖面线剖面线是连接地面上不同位置并延伸至地下的虚线，用于表示剖面的位置和方向。
2.2 地层标识地层标识是在剖面图中用不同颜色或符号表示的地层信息，包括地层性质、厚度等。
2.3 坐标轴剖面图通常包含横轴和纵轴，用于表示地下深度和地层的信息。
3. 如何阅读剖面图3.1 确定坐标轴方向首先要确定剖面图中的坐标轴方向，以确保正确理解地下地质信息的位置。
3.2 比例尺的使用比例尺可以帮助读者了解剖面图中地下深度和实际地面之间的比例关系。
3.3 理解地层标识仔细阅读地层标识，了解不同颜色或符号代表的地层信息，可以更准确地解读剖面图。
4. 剖面图的应用4.1 地质勘探剖面图在地质勘探中扮演重要角色，帮助地质学家了解地下地质构造，寻找矿产或地下水资源。
4.2 建筑规划建筑规划过程中，剖面图可以显示土质、地质构造等信息，帮助规划师更好地设计建筑物。
4.3 环境评估剖面图可以用于环境评估，帮助评估地下水流动情况、地质构造对环境的影响等。
1实验一读地质图、求岩层产状和图切剖面图解析
凌河地质图
9
（三）读水平岩层地质图
水平岩层在地面和地形 地质图上的特征： 水平岩层在地质图上的界 线与地形等高线平行或重合。 在沟谷呈尖牙状，其尖端 指向上游； 在孤立的山丘上呈圈闭的 曲线。 在近直立的陡崖处重合成 一条线。
10
凌河地质图
11
用间接方法确定岩层产状要素 (P219-220)
实习二 读倾斜岩层和不整合接触关 系地质图并作剖面图
一、目的要求 1、认识倾斜岩层和不整合接触关系在地质图 上的表现特征，学会用“V”字型法则分析倾斜 岩层产状； 2、学习编绘倾斜岩层地质剖面图的方法；
17
二、说明
（一）分析倾斜岩层在地质图上的表现特征， 即“V”字形法则。
1、产状相反， “V”字形尖端山脊处指向下坡； 2、产状相同，岩层倾角＞地面坡角， “V”字 形尖端山脊处指向上坡； 3、产状相同，岩层倾角＜ 地面坡角，“V”字 形尖端山脊处指向下坡。但与1相比，“V”字形 曲率大。
露头线与等高 线同向弯曲 露头线曲率 ＜等高线曲率
20
2、岩层倾向与 地面坡向一致： （1）岩层倾角 ＜地面坡角：
露头线与等 高线同向弯曲
露头线曲率 ＞等高线曲率
21
（三）绘制倾斜岩层地质剖面图
一幅正式地质图通常附有1-2或更 多的通过图区主要构造地质的图切地质 剖面图，以反映构造形态及其组合特征， 与地质图配合，可反映三维空间地质构 造形态和产状。
2、地形图的格式和主要内容
图名：命名法则，行政区划+城镇、居民点、山脉河流）； 比例尺：数字比例尺和线条比例尺； 图例 ： 地层排列由新—老排列； 已经确定时代的喷出岩、变质岩由新～老排在地层之后； 侵入岩由新～老排列，时代未定的侵入岩由酸性～基性排列； 构造地质界线、褶皱、断层、节理、劈理、岩层产状等； 最后，其他如山地工程、钻井位置、特殊地物等。
工程地质剖面图及其解答
四、绘制A-A地质剖面图，分析该地区的地质构造历史（共20分）某地区地质平面图（1；10000）（上方为正北）⑤γπ剖面图（考试用）①②③④⑤⑥⑥③⑦⑧⑨⑤③④注：1、假定地形平坦剖面图中的地形线可用水平线代替；2、图中νπ代表燕山晚期花岗斑岩3.图中地层年代①---D1 ②---D2③---D3 ④---C1 ⑤--- C2 ⑥--- C3⑦--- P1 ⑧--- E1 ⑨---Q44.各岩层岩性及图例见第3页。
答案1（正确作出剖面图（10分），如果所作剖面图与平面图地质界线位置不对应则本题不能得分。
）-剖面图21322113213321γπ2 分析该地区地质历史：①从D1至P1地壳下降，接受沉积；（2分）②从P2至K地壳上升，遭受剥蚀；（2分）③P2之后，E1之前形成了一个背斜和一个向斜；（2分）④从P2至K产生了一条正断层；（2分）⑤燕山晚期有一花岗斑岩侵入；（1分）⑥E1局部地壳下降，接受沉积；（1分）五、利用赤平投影进行下述边坡岩体稳定的结构分析（共20分）（1）某边坡岩层产状与边坡产状一致，层理产状为260°∠40°，边坡坡角为50°，作图分析该边坡岩体结构的稳定性。
（10分）答：（正确作出层理和边坡的赤平投影图（8分）所作图不对则本题不能得分），结构面投影弧与坡面投影弧位于同侧，且结构面位于外侧，边坡岩体结构不稳定。
（2分）（2）已知某边坡岩体发育一组结构面，产状为80°∠50°，开挖边坡走向320°，倾向NE，作图分析该边坡岩体的稳定坡角。
（10分）答：（正确作出赤平投影图（8分）所作图不对应则本题不能得分）。
根据赤平投影图求得该边坡岩体的稳定坡角为54度（2分）N o N o（注：考试时，要求按老师发的吴氏网大小作图，否则不予计分）。
地质剖面图的突破(详解版)
图表攻之高考地理中地质剖面图的突破（详解版一）今日话题地质剖面图是对某一地质构造所作的垂直剖面图，包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。
判断内容主要是根据地质剖面图判读地球内部的圈层构造、背斜和向斜的形态特征、地层形态和发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。
对于地质剖面图，如何判读？2009--2017年高考都是如何考查的？掌握本期内容，地质剖面图方面的高考一定会顺利突破哟。
【判读技巧】地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。
正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。
1.岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。
如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。
(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。
变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
2.地质构造的判断方法(1)看岩层是否连续，褶皱由连续的褶曲组成。
如图3中的乙、丙为由连续的褶曲组成的褶皱。
(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭(如图3中乙)；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地(如图3中丙)。
(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。
(4)看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。
若只有破裂而无位移，只能称为断裂而不能称为断层。
2019高考地理高频考点突破：地形地质剖面图附解析
地形、地质剖面图一、选择题下图为“30°N纬线上某地地形剖面图”，其中横坐标表示经度。
读图完成1～2题。
1．图中N湖泊水面与M山峰的相对高度，较大值多出现在()A．冬季B．春季C．夏季D．秋季2．图中X海域与Y高原，分别位于()A．非洲板块印度洋板块B．太平洋板块美洲板块C．非洲板块亚欧板块D．南极洲板块美洲板块答案 1.C 2.A解析第1题，N湖位于地中海气候区，夏季降水少并且蒸发旺盛，故夏季N湖与M山峰相对高度较大。
第2题，图中X海域为地中海，属于非洲板块，Y高原属于印度洋板块。
(2014·南京模拟)下图为“某区域示意图”，乙图为甲图中“R河河谷及其附近地质剖面示意图”(R河河谷的形成主要受地转偏向力影响)。
读图回答3～5题。
3．R河流的流向大体上为()A．自北向南B．自南向北C．自东向西D．自西向东4．R河河谷处的地质构造为()A．向斜B．背斜C．谷地D．山岭5．R河应位于()A．北半球B．南半球C．东半球D．西半球答案 3.D 4.B 5.A解析第3题，河流一般流经山谷，地势比两侧要低，河谷地带等高线向高处弯曲，由此判断R河与图中等高线相交处西边高东边低，河流自西向东流。
故选D。
第4题，根据乙图中R河河谷处的岩层弯曲状况来分析，岩层发生连续弯曲变形，岩层向上拱起，其地质构造为背斜。
故选B。
第5题，乙图中R河南岸较陡，结合河流流向，也就是右岸陡，说明河流受地转偏向力影响向右偏，右岸遭受侵蚀，应是北半球。
故选A。
下图为某局部地区土壤再分配速率(吨/公顷·年)等值线图，土壤再分配速率正值表示沉积，负值表示侵蚀，读图回答6～7题。
6．①②③④四条虚线所在位置冲沟(流水侵蚀形成)最发育的是()A．①B．②C．③D．④7．沿MN线所作的地形剖面最有可能是下图中的()A．ⅠB．ⅡC．ⅢD．Ⅳ答案 6.B7.B解析第6题，根据材料，土壤再分配速率正值表示沉积，负值表示侵蚀，也就是说负值越高，冲沟越发育。
西部开发省际公路互通立交桥工程地质纵剖面图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、绘制A-A地质剖面图，分析该地区的地质构造历史（共20分）
某地区地质平面图（1；10000）（上方为正北）
⑤
γπ
剖面图（考试用）
①
②
③
④
⑤
⑥
⑥
③
⑦
⑧
⑨
⑤
③
④
注：1、假定地形平坦剖面图中的地形线可用水平线代替；2、图中νπ代表燕山晚期花岗斑岩
3.图中地层年代①---D1 ②---D2③---D3 ④---C1 ⑤--- C2 ⑥--- C3⑦--- P1 ⑧--- E1 ⑨---Q4
4.各岩层岩性及图例见第3页。
答案
1（正确作出剖面图（10分），如果所作剖面图与平面图地质界线位置不对应则本题不能得分。
）
-剖面图
2
1
3
2
2
1
1
3
2
1
3
3
2
1
γπ
2 分析该地区地质历史：
①从D1至P1地壳下降，接受沉积；（2分）
②从P2至K地壳上升，遭受剥蚀；（2分）
③P2之后，E1之前形成了一个背斜和一个向斜；（2分）
④从P2至K产生了一条正断层；（2分）
⑤燕山晚期有一花岗斑岩侵入；（1分）
⑥E1局部地壳下降，接受沉积；（1分）
五、利用赤平投影进行下述边坡岩体稳定的结构分析（共20分）
（1）某边坡岩层产状与边坡产状一致，层理产状为260°∠40°，边坡坡角为50°，作图分析该边坡岩体结构的稳定性。
（10分）
答：（正确作出层理和边坡的赤平投影图（8分）所作图不对则本题不能得分），结构面投影弧与坡面投影弧位于同侧，且结构面位于外侧，边坡岩体结构不稳定。
（2分）
（2）已知某边坡岩体发育一组结构面，产状为80°∠50°，开挖边坡走向320°，倾向NE，作图分析该边坡岩体的稳定坡角。
（10分）
答：（正确作出赤平投影图（8分）所作图不对应则本题不能得分）。
根据赤平投影图求得该边坡岩体的稳定坡角为54度（2分）
N o N o
（注：考试时，要求按老师发的吴氏网大小作图，否则不予计分）。
