地铁盾构法施工原理.
地铁盾构法隧道施工重点及相应对策解析
地铁盾构法隧道施工重点及相应对策来源: 日期：2009年04月20日点击：235 次㈠引言近年来，为适应城市发展需要和满足城市居民日益增长的出行需求，上海市地铁建设不断加快了建设步伐。
根据上海地区软土地质的特点，地铁区间隧道建设一般都采用盾构法施工，盾构法施工是以盾构机为隧道掘进设备,以盾构机的盾壳作支护,用前端刀盘切削土体,由千斤顶顶推盾构机前进，以开挖面上拼装预制好的管片作衬砌,从而形成隧道的施工方法。
盾构机的类型有多种，目前在上海地铁区间隧道建设中以土压平衡式盾构应用最为广泛。
土压平衡盾构工艺原理是利用安装在盾构最前面的全断面切削刀盘,将正面土体切削下来的土进入刀盘后面的密封舱内，井使舱内具有适当压力与开挖面水土压力平衡，以减少盾构推进对地层土体的扰动,从而控制地表沉降或隆起,在出土时由安装在密封舱下部的螺旋运输机向排土口连续的将土渣排出.由于地铁盾构法隧道施工技术难度大、施工风险高、质量要蟾摺⒉豢稍げ庖蛩囟唷Ｒ虼耍嗬砣嗽庇κ煜ず驼莆斩芄狗ㄋ淼朗┕ぜ嗬砑嗫刂氐慵跋嘤Χ圆撸诩嗬砉ぷ髦胁拍苷嬲龅接行У囟允┕ぶ柿拷屑嗫兀佣抵魈峁┯胖实募嗬矸瘛？本人有幸参加了地铁二号线西延伸工程的施工监理工作,在区间隧道掘进施工监理过程中,通过不断摸索与总结，也积累了一些菲薄的工作经验，以下就以土压平衡式盾构为例，对隧道掘进施工中监理应监控的重点及采取的对策,谈几点体会，以为抛砖引玉。
㈡正文1.盾构始发（出洞)阶段盾构始发(出洞）阶段是控制盾构掘进施工的首要环节。
在盾构始发（出洞)前、后各项准备工作中监理需监督承包单位做好充分的技术、人员、材料、设备准备,并对盾构是否具备出洞条件予以审查，确保盾构在安全可靠的前提下能顺利出洞.1。
1盾构出洞土体加固为了确保盾构出洞施工的安全和更好地保护附近的地下管线和建（构）筑物，盾构出洞前需对出洞区域洞口土体进行加固。
土体加固的方法较多（如水泥搅拌桩加固、旋喷桩加固等)，但无论采用何种加固方法，对土体加固的效果检验始终应作为监理重点控制的内容。
盾构施工对周围建筑物的安全影响及处理措施

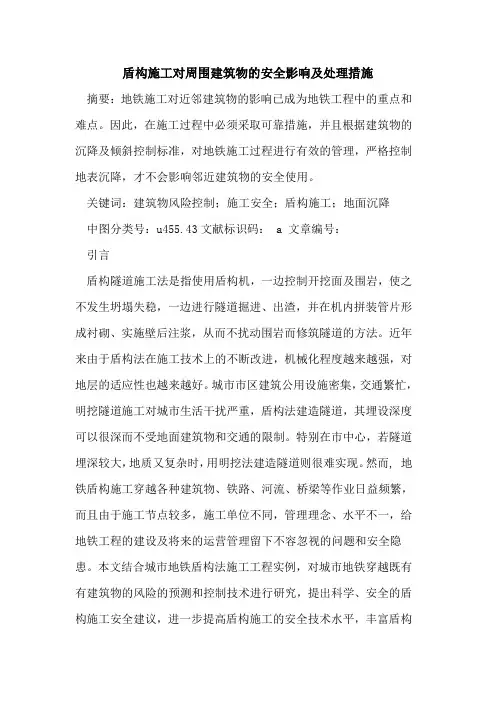

盾构施工对周围建筑物的安全影响及处理措施摘要：地铁施工对近邻建筑物的影响已成为地铁工程中的重点和难点。
因此，在施工过程中必须采取可靠措施，并且根据建筑物的沉降及倾斜控制标准，对地铁施工过程进行有效的管理，严格控制地表沉降，才不会影响邻近建筑物的安全使用。
关键词：建筑物风险控制；施工安全；盾构施工；地面沉降中图分类号：u455.43文献标识码： a 文章编号：引言盾构隧道施工法是指使用盾构机，一边控制开挖面及围岩，使之不发生坍塌失稳，一边进行隧道掘进、出渣，并在机内拼装管片形成衬砌、实施壁后注浆，从而不扰动围岩而修筑隧道的方法。
近年来由于盾构法在施工技术上的不断改进，机械化程度越来越强，对地层的适应性也越来越好。
城市市区建筑公用设施密集，交通繁忙，明挖隧道施工对城市生活干扰严重，盾构法建造隧道，其埋设深度可以很深而不受地面建筑物和交通的限制。
特别在市中心，若隧道埋深较大，地质又复杂时，用明挖法建造隧道则很难实现。
然而, 地铁盾构施工穿越各种建筑物、铁路、河流、桥梁等作业日益频繁，而且由于施工节点较多，施工单位不同，管理理念、水平不一，给地铁工程的建设及将来的运营管理留下不容忽视的问题和安全隐患。
本文结合城市地铁盾构法施工工程实例，对城市地铁穿越既有有建筑物的风险的预测和控制技术进行研究，提出科学、安全的盾构施工安全建议，进一步提高盾构施工的安全技术水平，丰富盾构施工的安全概念。
一、盾构法施工原理盾构机的所谓盾是指保持开挖面稳定性的刀盘和压力舱、支护围岩的盾构钢壳，所谓构是指构成隧道衬砌的壁后注浆体和管片，这样就能做到尽可能小的减小土层的沉降。
二、盾构施工的特点和优点1、盾构技术的基本特点①对施工精度的要求非常高。
②盾构施工是不可后退的。
③对城市的正常功能及周围环境的影响很小。
④盾构机是根据施工隧道的特点和地基情况进行制造或者改造等。
2、盾构施工具有下列优点：①在松软含水地层中修建埋深较大的长隧道往往具有技术和经济方面的优越性。
盾构法施工

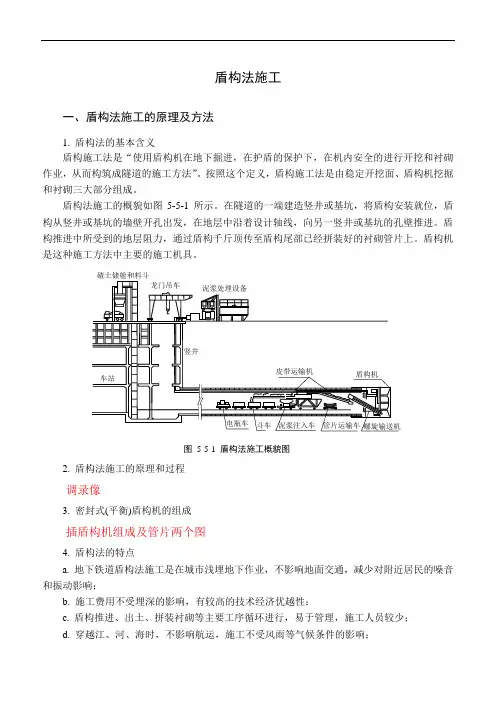

盾构法施工一、盾构法施工的原理及方法1. 盾构法的基本含义盾构施工法是“使用盾构机在地下掘进，在护盾的保护下，在机内安全的进行开挖和衬砌作业，从而构筑成隧道的施工方法”。
按照这个定义，盾构施工法是由稳定开挖面、盾构机挖掘和衬砌三大部分组成。
盾构法施工的概貌如图5-5-1所示。
在隧道的一端建造竖井或基坑，将盾构安装就位，盾构从竖井或基坑的墙壁开孔出发，在地层中沿着设计轴线，向另一竖井或基坑的孔壁推进。
盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已经拼装好的衬砌管片上。
盾构机是这种施工方法中主要的施工机具。
碴土储舱和料斗图5-5-1 盾构法施工概貌图2. 盾构法施工的原理和过程调录像3. 密封式(平衡)盾构机的组成插盾构机组成及管片两个图4. 盾构法的特点a. 地下铁道盾构法施工是在城市浅埋地下作业，不影响地面交通，减少对附近居民的噪音和振动影响；b. 施工费用不受埋深的影响，有较高的技术经济优越性；c. 盾构推进、出土、拼装衬砌等主要工序循环进行，易于管理，施工人员较少；d. 穿越江、河、海时，不影响航运，施工不受风雨等气候条件的影响；e. 但尺寸大小不能改变；f. 盾构施工不可后退。
5. 盾构机和盾构法的发展史初期的盾构法是用手掘式或机械开挖式盾构机，结合使用压气施工方法保证开挖面稳定，进行开挖，在地下水较丰富的地区，用注浆法进行止漏，而对软弱地层，则采用掌子面封闭式施工。
经过多年对盾构技术的研究开发和应用，已演变成现在非常盛行的泥水平衡式和土压平衡式两种盾构机。
这两种机型的最大优点是在开挖功能中考虑了稳定开挖面的措施，将盾构施工法中的三大要素的前两者联系融为一体，无需辅助施工措施。
并通过使用不同类型的刀具，就能适应地质情况变化范围较广的地质条件。
插刀具图盾构法施工开挖面稳定技术的历史，是从压气施工法的“气”演变到泥水式的“水”和土压式的“土”。
“开挖面稳定”和“盾构开挖”的技术已达到较完善的地步。
盾构法施工典型事故案例
事故后果：隧道偏移，影 响施工进度和工程质量
预防措施：加强操作人员 培训，实时监测地质条件
处理方法：调整盾构机参 数，进行隧道纠偏
盾构隧道施工安全事故
盾构机故障： 机械故障、 电气故障、 液压故障等
地质条件变化： 地下水、土质、 岩层等变化导
致施工困难
施工管理不当： 操作人员失误、 安全管理不到
位等
工作原理：通过盾构机的旋转刀盘切割土层，同时将土渣排出，形成隧道
优点：施工速度快，安全性高，对环境影响小 应用范围：广泛应用于地铁、公路、铁路等隧道工程
盾构法施工的特点
施工速度快，效率高
施工过程中对地面影响小， 安全性高
适用于各种地质条件，适 用范围广
施工过程中产生的噪音和 振动较小，环保性能好
03
添加标题
添加标题
添加标题
添加标题
盾构机操作：操作不当，导致盾 构机偏移
施工环境：环境因素影响，导致 盾构机偏移
盾构隧道施工安全事故原因分析
地质条件：复杂的地质条件可能导致盾构机损坏或隧道坍塌 设计缺陷：设计不合理可能导致盾构机无法正常工作或隧道结构不稳定 施工管理：施工管理不当可能导致盾构机操作失误或施工进度受到影响 设备故障：盾构机故障可能导致隧道施工中断或隧道结构受损
采取有效措施控制事故扩大
立即停止施工，确保人员安全
采取隔离、排水、加固等措施，防止 事故扩大
迅速报告上级领导和相关部门，请求 支援
对事故现场进行监测，及时调整救援 方案
制定应急救援方案，明确责任分工
总结经验教训，防止类似事故再次发 生
保护事故现场和相关证据
立即停止施工，保护现场
拍照、录像，记录事故情 况
环境因素：地下水压力、土壤腐蚀等
地铁隧道盾构法施工技术
地铁隧道盾构法施工技术摘要：盾构法是城市地铁施工中常用的隧道施工技术之一，综合性强，对确保隧道施工的安全、进度和质量具有重要意义。
因此，在实际工作过程中，相关工作人员应正确掌握施工技术，做好质量控制，确保地铁施工安全高效地进行。
关键词：地铁隧道；盾构法；施工技术；引言地铁交通量大、准点率高，在现代城市交通中发挥着重要作用，极大地方便了人们的出行，提高了人们的生活水平。
随着土地资源的日益紧张，地铁隧道的建设空间逐渐缩小，并逐渐向大纵深方向发展，此外，施工过程中存在许多技术交叉问题，导致地铁隧道施工难度较大，盾构法的应用可以有效缓解上述问题，不仅保证施工过程中的安全，而且在一定程度上保证施工质量。
1.盾构法施工原理地铁隧道施工中使用的盾构法是使用盾构机，在保持开挖面和围岩稳定的基础上，同时进行隧道施工，然后运输开挖的土壤，在盾构机中完成管片组装成为衬砌，并在管壁后进行灌浆，从而减少对隧道围岩的干扰和不利因素。
根据开挖方向，盾构法主要分为三部分，即切割环、支撑环和衬砌环，依次为盾构机切割环的前部、中部和后部，挖掘设备安装在切割环中，工人负责衬砌安装紧固，切割环还起到保护和支撑作用，在一定程度上增强了工作面的强度支撑环，液压千斤顶，即推进机构，放置在支撑环内衬环内。
衬砌机构设置在衬砌环内，完成砌块的衬砌工作。
盾构隧道的顶进过程几乎总是在衬砌环中完成，使用一圈完整的块作为支撑点，然后通过千斤顶推动盾构隧道，以实现后续的开挖和衬砌工作。
2.盾构施工技术的适用条件和特点2.1适用条件对于一些含水量较高的软土层，可考虑采用盾构法施工，如果地下线路埋深大于10m，也可以采用盾构法施工；其次，对于地铁隧道的施工，应提前预留相应的空间和位置，以便进行工作井的施工，工作井的设置方便盾构机进出和土料运输；盾构法对土层的埋深也有一定的要求，隧道上方的覆土深度不仅应大于6m，而且应控制在盾构机直径以下；最后，使用盾构法进行隧道施工也需要隧道之间有一定的距离，隧道之间水平方向上的土壤加固厚度不应超过1米，垂直方向上不应超过1.5米。
地铁隧道施工方法
地铁隧道施工方法地铁交通系统在现代城市中扮演着至关重要的角色，它为人们提供了快速、高效的城市交通方式。
而地铁隧道施工是地铁建设中不可或缺的一环。
本文将介绍一些常用的地铁隧道施工方法，以帮助读者更好地了解这一领域。
一、盾构法盾构法是地铁隧道施工中最常见的方法之一。
该方法通过使用隧道推进机（也称为盾构机）进行施工。
盾构机由一系列的环形支撑及推进系统组成，能够在地下挖掘地铁隧道。
具体施工过程中，盾构机首先在地下挖掘出一定长度的隧道，然后再安装钢筋和混凝土进行加固。
盾构法的优点是施工速度快，可大大缩短地铁建设周期。
此外，由于盾构机的高精度定位系统，能够避免地下管线和建筑物的破坏，减少对周边环境的影响。
二、开挖法开挖法是另一种常用的地铁隧道施工方法。
该方法通过使用液压钻、爆破等工具进行地下土层的开挖。
具体施工过程中，先使用液压钻进行钻孔，然后注入炸药，进行爆破，最后清理碎石并进行地铁隧道的加固。
开挖法的优点是适用范围广，可在各种地质条件下施工。
此外，该方法较为经济实用，适用于一些简单的地铁隧道工程。
三、切削法切削法是地铁隧道施工中的一种传统方法。
该方法通过使用钻孔机、小型推土机等设备进行地下土层的切削和挖掘。
具体施工过程中，先使用钻孔机进行钻孔，然后使用小型推土机进行土层的切削，最后进行地铁隧道的加固。
切削法的优点是施工过程相对简单，设备要求不高。
同时，该方法适用于一些较小规模的地铁隧道建设，成本相对较低。
综上所述，地铁隧道施工方法有多种选择，包括盾构法、开挖法和切削法。
不同的方法适用于不同的地质条件和工程规模。
随着地铁建设的不断发展，施工技术也在不断创新和改进。
相信随着科技的进步，未来地铁隧道施工将变得更加高效、安全和环保。
《盾构法施工 》课件
欢迎来到《盾构法施工 》PPT课件。让我们一起探索盾构法施工的原理、工作 流程和工程示例，以及施工安全与环保。
施工原理和概述
1 盾构法施工原理
通过隧道盾构机在地下掘进，以构建新的隧 道结构。
2 概述
探索盾构法施工的基本概念、应用领域以及 与传统施工方法的比较。
盾构机构成和工作原理
3 质量控制
盾构法施工可在整个过程 中实施有效的质量控制， 提高了工程的质量。
盾构法施工流程
1
勘察和设计
对施工区域进行勘察，规划隧道的设计。
2
设备准备
购置和调试盾构机，准备其他所需的施工设备和材料。
3
施工实施
开始盾构法施工，掘进地下隧道并进行必要的支护措施。
4
质量检验
对隧道结构进行质量检验，确保其符合规范和安全要求。
盾构法施工的工程示例
பைடு நூலகம்城市地铁
探索城市地铁中使用盾构法施工 的案例，如上海地铁、伦敦地铁 等。
挑战性的隧道
了解在复杂地质条件下使用盾构 法施工的隧道案例，如海底隧道 和山区隧道。
长距离隧道
介绍长达数十公里的盾构法施工 隧道，如英吉利海峡隧道。
施工安全与环保
1 安全措施
详细阐述盾构法施工过程中采取的安全措施，以保护工人和周围环境。
2 环境保护
探讨盾构法施工过程中的环保措施，如噪音控制和水土保持。
总结和展望
总结
回顾盾构法施工的主要内容和优势，强调其在 现代建筑中的重要性。
展望
展望未来盾构法施工的发展趋势和应用领域， 如地下交通、地下储存等。
机械结构
深入了解盾构机的构成，包括推进系统、控制 室、刀盘和尾部支撑系统。
盾构法隧道工程施工
盾构法隧道工程施工1. 盾构机的种类及工作原理盾构机是盾构法隧道施工的核心设备，根据不同的施工需求，盾构机可分为土压式、泥水平衡式、泥水循环式、硬岩盾构机等多种类型。
其中，泥水平衡盾构机是应用最为广泛的一种，并被广泛应用于地铁、市政管网、通风井等项目的施工中。
泥水平衡盾构机的工作原理主要包括以下几个步骤：首先，盾构机进入施工井，然后由推进液压缸作用，盾构机开始向前推进；同时，通过注浆管将注浆材料注入土体中，以增强土体的稳定性；最后，通过螺旋输送机或刮泥器将土屑输送到后方的输土斗中。
整个施工过程中，盾构机不断向前推进，同时支撑环、砌筑管片，完成隧道施工的过程。
盾构机的工作原理简单清晰，操作方便，能够有效提高施工效率和质量。
2. 隧道施工步骤隧道施工一般包括以下几个步骤：方案设计、施工准备、井口平台搭设、盾构机架设、预喷混凝土支架、盾构推进、管片安装、封顶、尾段施工等。
在具体的施工过程中，需要根据不同的隧道工程特点，制定相应的施工方案和施工步骤，确保施工进度和质量。
首先，方案设计是隧道施工的关键环节，需要根据工程的实际情况，制定合理的施工方案，明确各个步骤和工序的具体要求。
其次，施工准备阶段包括设备调试、人员培训、材料及物资准备等，确保施工顺利进行。
随后，井口平台搭设是为了保证盾构机的安全推进，同时也是施工人员的工作平台。
盾构机架设是将盾构机安装在井口平台上，保证施工的顺利进行。
而预喷混凝土支架是为了增强土体的稳定性，提供施工的条件。
盾构推进是隧道施工过程中的关键环节，通过盾构机的推进，实现隧道的顺利施工。
管片安装是将预制的管片逐个安装在隧道内部，形成完整的管道结构。
最后，封顶和尾段施工是为了保证隧道的整体质量和稳定性，确保隧道施工的顺利完成。
3. 安全措施在盾构法隧道工程施工过程中，安全是首要考虑的问题。
为了保障施工人员和设备的安全，需要采取一系列的安全措施，包括但不限于以下几点：（1）加强施工现场管理，明确责任分工，建立安全生产责任制度；（2）加强施工人员培训，提高员工安全意识和应急处理能力；（3）定期检查设备和机械的安全状态，确保设备运行正常；（4）保证施工现场通风、通风设备的设置和运行；（5）加强施工区域标识和警示标志设置，确保施工人员和设备的安全。
地铁隧道盾构法施工
地铁隧道盾构法施工导语：盾构法施工是一种机械化和自动化程度较高的隧道掘进施工方法，从20世纪60年代开始，西方发达国家大量将这种技术应用于城市地铁和大型城市排水隧道施工。
我国近年来也开始在城市地铁隧道、越江越海隧道、取排水隧道施工中采用此项技术，以替代原来落后的开槽明挖或浅埋暗挖等劳动密集型施工方法。
关键词：地铁盾构施工盾构施工技术盾构施工测量点击进入VIP充值通道地铁盾构机分类及组成地铁盾构机根据其适用的土质及工作方式的不同主要分为压缩空气式、泥浆式，土压平衡式等不同类型。
盾构机主要由开挖系统、推进系统排土系统管片拼装系统、油压、电气、控制系统、资态控制装置、导向系统、壁后注浆装置、后方台车、集中润滑装置、超前钻机及预注浆、铰接装置、通风装置、土碴改良装置及其他一些重要装置如盾壳、稳定翼、人闸等组成。
海瑞克公司在广州地铁使用的典型土压平衡式盾构机为主机结构（盾体及刀盘结构）断面形状：圆形、用钢板成型制成，材料为：S335J2G3。
主要由已下部分构成：刀盘、主轴承、前体、中体、推进油缸、铰接油缸、盾尾、管片安装机。
主机外形尺寸：7565mm（L）Ｘ6250（前体）Ｘ6240（中体）Ｘ6230（盾尾）。
①压缩空气式盾构1886年Greatbhad首次在盾构掘进隧道中引了这种工法,该工法利用压缩空气使整个盾构都防止地下水的侵入,它可在游离水体下或地下水位下运作。
其工作原理是利用用压缩空气来平衡水压和土压。
传统的压缩空气式盾构要求在隧道工作面和止水隧道之间封闭一个相对较大的工作腔,大部分工人经常处于压缩空气下,这会对掘进隧道和衬砌造成干扰,为了解决这些问题,又出现了用无压工作腔及全断面开挖的压缩空气式盾构和带有无压工作腔及部分断面开挖的压缩空气式盾构等。
②土压平衡式盾构20世纪70年代日本就开发土压平衡式盾构,不用辅助的支撑介质,切割轮开挖出的材料可作为支撑介质。
该法用旋转的刀盘开挖地层,挖下的渣料通过切割轮的开口被压入开挖腔,然后在开挖腔内与塑性土浆混合。
地铁盾构法隧道水下进洞施工工法
地铁盾构法隧道水下进洞施工工法地铁盾构法隧道水下进洞施工工法一、前言地铁盾构法隧道水下进洞施工工法是一种在水下地质条件下进行地铁盾构施工的一种特殊工法。
它通过采取特殊的施工工艺和设备，能够有效应对水下地质环境带来的挑战，保证施工的顺利进行。
二、工法特点该工法具有以下特点：1. 采用盾构机施工，减少对周围环境的干扰，有利于保护地下水资源。
2. 施工过程中利用水封系统，有效控制工作面周围的水压，保证施工安全。
3. 通过采取合理的工艺措施，减少泥浆漏失，保护水质环境。
4. 利用深水船和浮筒，提供稳定的施工平台，确保施工质量和安全。
三、适应范围该工法适用于水下地质条件复杂、水压较大的地区。
例如深埋水下河道、湖泊、海湾等地段的地铁线路建设。
四、工艺原理1. 施工工法与实际工程的联系：在施工过程中，通过盾构机推进施工，同时利用水封系统和泥浆循环系统进行支护和排水，确保施工的连续性和安全性。
2. 采取的技术措施： a. 利用水封系统来控制工作面周围的水压，防止水涌进工作面，保证施工的安全。
b. 通过泥浆循环系统，将泥浆输送到地面进行处理，减少泥浆的泄漏，保护水质环境。
c. 利用深水船和浮筒，提供稳定的施工平台和支撑力，保证施工的质量和安全。
五、施工工艺1. 预处理工艺： a. 确定施工区域的地质情况和水压情况，制定相应的施工方案。
b. 进行水下勘探和水文测量，了解水下地质环境。
2. 设备安装与调试：a. 安装盾构机和泥浆循环系统设备。
b. 对设备进行调试和检测，确保运行正常。
3. 施工过程： a. 通过盾构机进行推进施工，同时利用水封系统和泥浆循环系统进行支护和排水。
b. 定期检测和处理泥浆，确保施工安全和环保要求。
c. 根据地质情况和水压情况，及时调整施工参数，确保施工的连续性和安全性。
4. 施工完成与设备拆除： a. 完成盾构施工后，对设备进行拆除和维护。
b. 对施工现场进行清理和恢复工作。
六、劳动组织根据施工的具体情况和要求，组织合适的施工队伍和劳动力，确保施工的顺利进行。
浅谈地铁隧道盾构法施工技术
浅谈地铁隧道盾构法施工技术1. 引言1.1 介绍盾构法施工技术的背景意义盾构法是一种先进的地下隧道施工技术，其背景意义十分重要。
随着城市化进程的加快和城市交通拥堵问题的日益凸显，地铁交通作为城市公共交通的重要组成部分，需求日益增长。
而地铁隧道作为地铁线路的重要组成部分，施工难度大、施工周期长、对周边环境影响大等问题成为制约地铁发展的瓶颈。
盾构法施工技术应运而生，以其高效、安全、环保等特点，彻底改变了传统地下施工模式。
盾构机的使用使得隧道施工可以在地下完成，避免了地表开挖、交通中断等问题，大大缩短了施工周期。
盾构法施工技术的引入使得地铁建设更加便捷、高效，为城市发展和交通疏解带来了巨大的帮助。
深入了解和掌握盾构法施工技术的背景意义，有助于我们更好地应对城市发展和交通建设中的挑战，推动地铁交通的快速发展和完善。
盾构法施工技术的背景意义不仅体现在技术创新和施工效率上，更体现在对城市发展、环境保护、交通改善等方面的积极影响。
1.2 引出本文主要内容本文主要介绍地铁隧道盾构法施工技术，其中涵盖了盾构法施工技术的发展历史、工作原理、盾构机的组成部分、施工流程、以及优势等方面的内容。
通过对盾构法施工技术进行深入的探讨，可以更好地了解这一施工方法在地铁隧道建设中的应用可能性和价值。
盾构法施工技术作为地铁隧道建设领域的重要方法之一，具有众多优势和特点，可以为城市地铁建设提供有效的技术支持和解决方案。
本文将全面介绍盾构法施工技术的相关知识，以期为读者带来更深入的了解和研究。
本文还将探讨盾构法施工技术的应用前景和发展趋势，以及总结全文所涵盖的内容，为读者提供关于这一领域的全面信息和参考。
通过阅读本文，读者将对地铁隧道盾构法施工技术有一个系统而全面的认识，并对其未来发展和应用进行进一步思考和探讨。
2. 正文2.1 盾构法施工技术的发展历史盾构法施工技术的发展历史可以追溯到19世纪中叶。
最早的盾构机诞生于1860年代，用于伦敦的水道隧道施工。
盾构法隧道门洞施工方案
盾构法隧道门洞施工方案1. 引言盾构法隧道门洞施工是在地铁、隧道、地下通道等工程中常见的一项施工工作。
本文旨在介绍盾构法隧道门洞施工方案的基本原理、施工步骤、施工安全与质量控制，并对盾构法隧道门洞施工方案进行详细说明。
2. 方案概述盾构法隧道门洞施工方案是通过使用盾构机进行施工，利用盾构机在地下进行掘进工作，以形成隧道门洞的一种方法。
盾构机是一种专门设计的设备，由推进系统、盾构壳体和切削头组成，能够在地下进行稳定、高效的掘进工作。
3. 施工步骤盾构法隧道门洞施工分为以下几个基本步骤：3.1 前期准备工作在施工前，需要进行详细的设计和准备工作。
这包括确定施工的位置和线路，制定施工方案和施工程序，进行地质勘探和勘察，以及确定盾构机的类型和规格等。
3.2 盾构机组装与调试盾构机需要在施工现场进行组装，并进行相关的调试工作。
这包括安装盾构壳体和切削头，连接推进系统和控制系统，并进行各项功能测试和调试。
3.3 盾构机掘进盾构机在施工现场就位后，开始进行掘进工作。
盾构机根据设计要求，沿着预定的线路进行掘进，同时进行土壤或岩石的切削和排出。
掘进的速度和方向通过控制系统进行调整和控制。
3.4 隧道门洞支护在盾构机掘进的同时，进行隧道门洞的支护工作。
支护材料可以选择钢筋混凝土、预制片或喷射混凝土等，根据地质条件和设计要求进行选择。
支护材料通过施工人员在盾构机后方进行逐步安装。
3.5 施工安全与质量控制在整个施工过程中，必须严格遵守施工安全操作规程，保证施工人员的人身安全。
同时，对施工过程进行质量控制和检查，确保施工质量符合设计要求和规范。
4. 施工安全措施在盾构法隧道门洞施工中，需要采取一系列的安全措施，以确保施工过程的安全性。
这些安全措施包括但不限于：•确保盾构机的正常运行，定期检查和维护机械设备。
•掘进过程中，定期清理和排除掘进面的碎石、泥浆和水。
•随时监测地下工程的变形和沉降情况，及时采取相应的措施。
•配备专业的施工人员和监理人员，确保施工作业人员的安全操作。
盾构法隧道施工的发展与应用
盾构法隧道施工的进展与应用一、盾构法隧道施工简述盾构法隧道施工(Shield Tunnelling)，是在地表以下地层中承受盾构机进展暗挖隧道的一种施工方法，可以实现边掘进、边出土，边拼装衬砌构造的工厂化施工。
相对于传统的明挖法和矿山暗挖法隧道施工，盾构法隧道技术具有环境较好，掘进速度较快、隧洞成型质量较好、工作环境较好、不受地表环境条件限制、不受天气限制及人性化等优点,从而使盾构法在地下铁道、大路隧道、水工及市政隧道等方面得到广泛应用。
二、盾构法施工的起源与进展盾构机是盾构法隧道施工的核心，盾构机最初于1818 年，法国的布鲁诺尔(M.I.Brune1)从蛀虫钻孔得到启发，最早提出了用盾构法建设隧道的设想，并在英国取得了专利。
布鲁诺尔设想的盾构机机械内部构造由不同的单元格组成，每一个单元格可容纳一个工人独立工作并对工人起到保护作用。
承受的方法是将全部的单元格牢靠地装在盾壳上。
当时设计了两种方法，一种是当一段隧道挖完后，整个盾壳由液压千斤顶借助后靠向前推动；另一种方法是每一个单元格能单独地向前推动。
第一种方法后来被承受，并得到了推广应用，演化为成熟的盾构法。
此后，布鲁诺尔逐步完善了盾构构造的机械系统，设计成用全断面螺旋式开挖的封闭式盾壳，衬彻紧随其后的方式。
1825 年，他第一次在伦敦泰晤土河下开头用框架机构的矩形盾构修建隧道。
经过18 年施工，完成了全长458m 的第一条盾构法隧道。
1830 年，英国的罗德制造“气压法”关心解决隧道涌水。
1865 年，英国的布朗首次承受圆形盾构和铸铁管片，1866 年，莫尔顿申请“盾构”专利。
在莫尔顿专利中第一次使用了“盾构”〔shield〕这一术语。
1869 年用圆形盾构在泰吾士河下修建外径2.2m 的隧道。
1874 年，工程师格瑞海德觉察在强渗水性的地层中很难用压缩空气支撑隧道工作面，因此开发了用液体支撑隧道工作面的盾构，通过液体流，以泥浆的形式出土。
第一个机械化盾构专利是1876 年英国人约翰·荻克英森·布伦敦和姬奥基·布伦敦申请的。
盾构法隧道工程
（2）管片拼装预防措施
4）控制管片环、纵缝的质量，严禁发生拼 装前后喇叭、内外张角、环高差、拼装缝 过宽、两块管片相对旋转等质量问题。
5）检查整环测量的成果报告以及管片与盾 壳间的间隙，及时调整管片拼装的姿态， 控制管片与盾尾之间的周边间隙。
6）每块管片拼装后及时调整圆环椭圆度至 符合要求，测量管片圆环成果报表，再调 整好千斤顶的顶力，确保隧道的圆度。
应资质的监测单位做相应的检测试验。
三、盾构出洞主要质量问题2
2）加强盾构进出洞准备及测量 ①审查地质工程勘察报告、设计地质说明等相关资料，
在施工方案中，对流砂等不良地质情况应有相应的预防措 施。 ②了解端头井附近的地下管线状况，绘制管线图，以便 为场地布置、地基加固、盾构吊装、监测布点等工作提供 条件。 ③必须建立严格的平面控制测量网，进行地面和井下联 测。建立井下导线，用以盾构进洞后进行指引盾构掘进。 ④必须建立严格的高程测量网，将地面水准点传递至井 下水准点上，作为井下高程起算点，并应选择主要导线点 作为永久水准点。 ⑤制作盾构上的测量标志点。测量标志点要做好原始记 录和校核记录，以免盾构标志数据中存在系统误差。 ⑥一公里左右的隧道需进行三次联接测量，盾构进洞前 应及时做好地面中心的复测工作，并根据洞门中心调整盾 构推进轴线。
二、盾构机的组成2
3．盾尾
盾尾部即盾构的后部。盾尾部为管片拼 装空间，该空间内装有拼装管片的举重臂。 为了防止周围地层的土砂、地下水及背后 注入的填充浆液窜入该部位，特设置尾封 装置。
泥水平衡式盾构
在机械切削式盾构的前部刀盘后侧，设置隔板，它与刀盘之间形成泥 水压力室，将加压的泥水送入泥水室，当泥水压力室充满加压的泥水 后，通过加压作用和压力保持机构，来谋求开挖面的稳定。盾构推进 时有旋转刀盘切削下来的土砂经搅拌装置搅拌后形成高浓度泥水，用
地铁盾构法施工监理的理论与实践
盾构掘进示意图
开挖
衬砌
出土
运输
1、盾构机掘进
中央控制室
司机操作
盾构机掘进
2、运输与出土
运送管片
运送碴土
道岔
龙门吊
3、管片与管片拼装
管片拼装
（三）土压平衡盾构机掘进工艺
4、管片同步注浆与二次注浆 为填补盾尾间隙、超挖及施工过程中的地层损失，有效控制 地基变位，采用盾尾同步注浆，辅以管片后注浆。本工程盾构同 步注浆系统，利用搅拌站在地面进行浆液搅拌后，运送至盾构机 的浆液罐中，用4个注浆泵通过盾体中预设的管路注入管片与土 体间空隙。通过管片背后注浆，可以减少地基沉陷量，保证环境 安全；确保管片衬砌稳定性；作为隧道衬砌防水的第一道防线， 提供长期、均质、稳定的防水功能。 注浆材料 注浆材料选择充分考虑土体条件及满足盾构机注浆方式要求， 拌制的浆液应具有泵送性好、不离析、压注后收缩小、凝结强度 大于土体强度等特性。 本工程初步准备选用由砂、粉煤灰、膨润土、水、水泥组成 浆液。浆液配比先根据经验、试验、理论计算求出，施工中视地 质与施工情况适当进行调整。
盾构主要功能、特点
3)、 尾盾、铰接油缸 尾盾焊接成一个整体，通过被动跟随的铰 接式油缸与主盾体相连。尾盾驱动系统中包括 铰接油缸的驱动泵。注浆管线埋于盾尾钢板中。 功能实现：主要通过盾构机掘进姿态来进 行被动式控制铰接油缸的伸长量；在掘进过程 中，可手动伸长或收缩铰接油缸的伸长量。
盾构主要功能、特点
出洞前破除洞门
盾构进、出洞加固
1）盾构进出洞前应对工作井端头一定范围内土体进行加固,加固措施采用φ900mm旋喷桩。 2 ）经加固后的土体应有很好的均质性、自立性、无侧限抗压强度为2MPa，渗透系数小 于10-8cm/sec。
盾构施工基本原理及操作常见问题与处理方法
凿除洞门必须在钢套筒安装好后，方 可破除
泡沫混凝土箱体
南京地铁2号线高含砂地层盾构接收井洞口喷涌
2、地基加固施工 质量不符合要求
经验教训
地基加固单位资质、设备、原材料、人员等一 定要认真审核和把关，严格按照设计和规范要 求进行施工，完工后要对加固质量进行取样检 测和判断，一旦发现异常应进行补加固措施， 千万不能麻痹大意。
3、施工中安全意识、 应急材料和措施不到位
教训
施工中各个部位防火器具、通风都要严格按规 定执行，施工前组织防火培训和应急演练，确 保人员、设备的安全。
二、盾构掘进中常见事故
---尤其穿越江、河、管线、房屋、桥梁、铁 路、复合地层等
常见有八种
1、穿越江河时操作不当 2、江中遇地质探孔螺旋机、盾尾突发喷涌处置不当 3、江，河中遇到不明气体，尤其是沼气 4、岩层中掘进遇裂隙水 5、穿越铁路时事先监测手段和预加固措施不到位 6、盾构掘进中土层突变，尤其遇暗河容易发生事故 7、盾构在掘进中复合地层容易发生的事故 8、地基承载力差的房屋盾构穿越容易发生事故
盾构施工 基本原理及操作常 见问题与处理方法
第一部分 前言 第二部分 案例 第三部分 风险控制方法及材料和演练科目 第四部分 施工中细节工作 第五部分 复习
随着社会经济快速发展，对城市交通建 设提出了更高的要求，而地面上人文自然景 观、基础设施、地下管线都占据了很大的空 间，给施工也带来了很大的风险。
1、盾构始发、接收 2、盾构掘进 3、盾构机设备的故障 4、井接头施工 5、联络通道施工 6、外部环境影响（地面打孔、周边施工）
一、盾构始发和接收中产生的事故
常见有三种
地铁工程盾构施工方案
地铁工程盾构施工方案一、工程概况随着城市化发展进程的加快，城市交通问题日益凸显，地铁成为了城市交通的重要组成部分。
因此，地铁工程的建设已经成为了现代城市建设的重要工程项目之一。
在地铁建设中，盾构施工是一种常见的施工方法，它能够减少对地表环境的影响，提高施工效率，受到了广泛的应用。
本文将以某城市地铁工程盾构施工为例，对盾构施工方案进行详细的介绍和分析，以期为类似项目的施工提供参考。
二、地铁工程盾构施工方案1. 工程背景本工程位于某城市的市区内，路线总长度约20公里，共设9个地铁站。
其中4个地铁站采用暗挖顶管法施工，其余5个地铁站采用盾构法施工。
盾构法施工的总长度约10公里，设计采用EPB盾构机，4台盾构机同时进行施工。
2. 施工策略2.1 盾构工程施工原理盾构法是一种通过隧道推进机（盾构机）实现隧道掘进的施工方法。
盾构机在地下运行，同时进行地层土的挖掘和隧道衬砌的施工，形成隧道结构。
在本项目中，盾构机的工作原理是通过液压推进系统推动机器前进，同时利用刀盘或刀架进行土层开挖，将挖掘的土层通过输送设备送到地面。
在土层开挖后，机器后部进行隧道衬砌，以确保隧道的稳固和安全。
2.2 盾构工程施工过程盾构工程施工过程主要包括土层掘进、隧道衬砌、机械运行等。
在本项目中，盾构机的运行过程主要包括以下几个环节：（1）预处理：通过预处理工作对工地进行净化处理，将不符合施工要求的地层预先处理。
（2）刀盘掘进：利用刀盘或刀架对土层进行开挖，破碎土层并通过土料输送设备将土层输送出隧道。
（3）隧道衬砌：在土层开挖后，进行隧道衬砌，衬砌材料通常使用混凝土，以确保隧道的稳固和安全。
（4）液压推进：通过液压推进系统推动机器前进，完成隧道的掘进。
2.3 工程需求本项目的工程需求主要包括：（1）保证盾构机的正常运行，确保施工进度。
（2）保证隧道的质量，确保隧道的稳固和安全。
（3）保证施工过程的环境和人员安全。
（4）做好施工记录和监测，确保施工过程的可控性。
地铁盾构施工技术
（4）盾构的掘进靠液压千斤顶在已拼装好的隧道 衬砌环上向前推进。
二 盾构法施工工序流程
（1）在盾构法隧道的起始端和终端各建一个工作 井。
（2）盾构在起始端工作井内安装就位。 （3）依靠盾构千斤顶推力将盾构从起始端工作井
挖机械根据不同地质条件可采用不同的挖掘机械。
3．泥水加压盾构
泥水加压盾构由盾壳、开挖机构、推进机构、送排泥
浆机构、拼装机构，附属机构等组成。
(1)盾壳
泥水加压盾构的盾完基本上同手工挖掘式盾构的盾壳。
不同之处在于切口环为平直式，环口呈内锥形切口；支承
环两端无井字形支撑架。盾尾密封装置为多级密封结构。
稳性好，开挖作业即可在切口环的保护下进行。
当开挖面自稳性较差时，可开启活动前檐千斤顶
使前檐贯入土层中，或同时时开启支护千斤顶与
活动平台一起顶住开挖面，保证开挖作业的正常
进行。盾构千斤顶不断地伸出，盾构切口环不断
地切人土层，直到盾构千斤顶伸出全部行程为止，
这时盾构向前移动一个衬砌环的宽度。此时即可
用拼装机进行管片衬砌作业和其他辅助作业，完
育，围岩稳定性差，或隧道很长而又工期要求紧迫，不能
采用较为经济的矿山法时，采用盾构法施工才是经济合理
的。
二、盾构分类与构造
(一)盾构的分类
盾构的类型很多，可按盾构的断面形状、开挖方式、
盾构前部构造和排水与稳定开挖面方式进行分类。按盾构
断面形状不同可将盾构分为：圆形、拱形、矩形和马蹄形
四种。圆形因其抵抗地层中的土压力和水压力较好，衬砌 拼装简便，可采用通用构件，易于更换，因而应用较广泛。
向隔板上。当千斤顶伸出时，推动活动前檐向前伸出，伸
盾构法施工(新手能看懂)课件
盾构法施工步骤
03
施工准备
01
02
03
施工组织设计
根据工程特点、地质条件 、环境要求等因素，制定 详细的盾构施工组织设计 。
施工场地布置
合理规划盾构施工所需的 各种设施，如管片堆放区 、拼装机作业区、注浆材 料堆放区等。
设备进场与安装
确保盾构机及其配套设备 按时进场，并按照施工组 织设计要求进行安装和调 试。
城市地下管道建设
盾构法施工适用于各种类型的 城市地下管道建设，如污水管
道、给水管道等。
山岭隧道建设
在山岭地区，盾构法施工能够 克服地形困难，建设隧道通道
。
其他地下工程
盾构法施工还可应用于其他类 型的地下工程，如地下停车场
、地下仓库等。
盾构机的构造和工
02
作原理
盾构机的构造
盾体
盾构机的主体，起到支撑和保 护作用。
总结词
大型城市地铁建设项目
详细描述
该案例是一个大型城市地铁建设项目，采用盾构法施工，建设了一条长距离、 大直径的地铁隧道。在施工过程中，项目团队克服了地质条件复杂、施工环境 恶劣等困难，确保了工程质量和安全。
某市政管道盾构工程案例
总结词
城市管道改造项目
详细描述
该案例是一个城市管道改造项目，采用盾构法施工，对老旧的管道进行更换和维 修。施工过程中，项目团队注重环境保护和资源利用，采用了许多先进的施工技 术和设备，确保了施工效率和质量。
掘进施工
开挖面稳定控制
通过控制开挖面的水土压 力平衡，采取适当的注浆 、排水等措施，确保开挖 面稳定。
推进参数选择
根据地质条件、盾构机性 能等因素，合理选择推进 压力、推进速度、刀盘转 速等参数。
