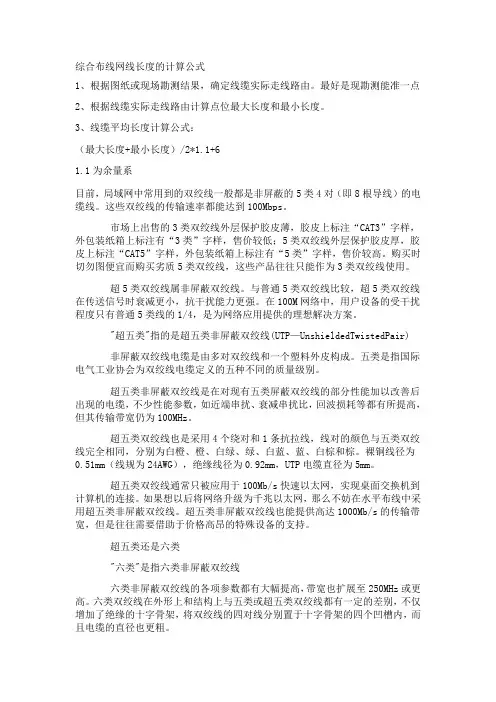

![[精品文档]综合布线网线长度的计算公式](https://img.taocdn.com/s3/m/f102e8b4b9d528ea81c7797c.png)
综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。
最好是现勘测能准一点2、根据线缆实际走线路由计算点位最大长度和最小长度。
3、线缆平均长度计算公式：（最大长度+最小长度）/2*1.1+61.1为余量系目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。
这些双绞线的传输速率都能达到100Mbps。
市场上出售的3类双绞线外层保护胶皮薄，胶皮上标注“CAT3”字样，外包装纸箱上标注有“3类”字样，售价较低；5类双绞线外层保护胶皮厚，胶皮上标注“CAT5”字样，外包装纸箱上标注有“5类”字样，售价较高。
购买时切勿图便宜而购买劣质5类双绞线，这些产品往往只能作为3类双绞线使用。
超5类双绞线属非屏蔽双绞线。
与普通5类双绞线比较，超5类双绞线在传送信号时衰减更小，抗干扰能力更强。
在100M网络中，用户设备的受干扰程度只有普通5类线的1/4，是为网络应用提供的理想解决方案。
"超五类"指的是超五类非屏蔽双绞线(UTP—UnshieldedTwistedPair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。
超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
超五类双绞线通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
综合布线计算公式
综合布线计算公式综合布线是指在建筑物内部为各类用户提供电力、通信、数据等各种类别信号的传输服务的系统建设工程。
在进行综合布线计算时，一般需要考虑布线长度、电压降、通信速率等因素，以保证正常有效的信号传输。
下面将介绍一些常用的综合布线计算公式。
1.布线长度计算公式：布线长度=直线长度+弯曲长度直线长度为综合布线的总长，可以通过测量或者建筑平面图等方式获得。
弯曲长度根据拐弯的次数和拐弯的角度来计算，常见的弯曲长度计算公式如下：弯曲长度=拐弯的次数（转角）×弯曲系数弯曲系数根据布线方式的不同而不同，如水平布线一般取0.04，垂直布线取0.062.电压降计算公式：电压降=(电流×电阻×长度)/导线截面积电流为通过综合布线的电流值，单位为安培。
电阻为综合布线的电阻值，单位为欧姆。
长度为综合布线的长度，单位为米。
导线截面积为综合布线的导线横截面积，单位为平方毫米。
3.通信速率计算公式：通信速率=传输距离/传输时间传输距离为综合布线的长度，单位为米。
传输时间可以根据综合布线所使用的传输协议和设备性能来确定，单位为秒。
在实际计算中，还需要考虑其他因素，如信号衰减、干扰等，需要根据具体情况进行调整和修正。
综合布线计算公式的准确性和可靠性对于综合布线工程的设计和施工非常重要，因此在进行计算时，需要确保所采用的参数和公式的准确性，并参考相关标准和规范进行验证。
综合布线计算公式的应用可以帮助工程师确保综合布线系统的可靠性和性能，为用户提供稳定的电力和通信服务。
同时，计算结果也可以作为综合布线工程的参考依据，用于确定所需的材料规格和数量，以及制定施工方案和预算等。
因此，在进行综合布线工程设计和施工时，合理和准确地应用计算公式是十分重要的。
综合布线线量计算公式
综合布线线缆量一般的计算方法：整幢楼的用线量=刀NC
N :楼层数
C:每层楼用线量：C=[0.55*（L+S）+6]* n 。
L :本楼层离水平间最远的信息点距离。
S:本楼层离水平间最近的信息点距离。
n：本楼层的信息插座总数
0.55:备用系数。
6:端接容差。
水平线缆长度计算公式: c=[0.55（f+n）+6]*n（m）
式中：C—每个楼层的用线量
f—最远的信息插座（io ）离配线间的距离n—
最近的信息插座（io ）离配线间的距离n —为
每层楼的信息插座（io）的数量（f+n）也可称
为平均距离
平均线缆长度：I =（l（min）+l（max））* 2 x 1.1 +2倍楼高
每箱线敷设的根数：n= 305米十I （取整）
所需线缆箱数：m =信息点数十n （取
整）
需要多少箱线：C-305=箱数
还有这种计算方法，我也只是看到过，并没有用过。
其实计算方法都是大同小异，都是先计算出平均距离，然后计算出总量，在核算要多少箱，记住计算平均距离的时候是以每个配线点为范围的，就是说这里所说的平均距离是一个配线间所管理的信息点的平均距离。
网络综合布线垂直干缆用量垂直主干线缆的计算方法：
垂直线缆长度（单位：米）=（距MDF层数x层高+电缆井至MDF距离+端接容限）x （每层需要根数）。
综合布线网线长度的计算公式
综合布线网线长度的计算公式水平子系统订购线缆计算实例1、平均电缆长度=（最远F+最近N 两条电缆总长）÷2总电缆长度L=（平均电缆长度+备用部分（平均长度的10%）+端接容差（一般设为 6 m））×信息总点楼层用线量L=[0.55（ F+N）+6 ] ×nn 楼层信息点数总用线量L=?Li i=1, ⋯.m, m 为总楼层数此计算方式目前正在项目实施中验证，待查！2、鉴于双绞线一般按箱订购，每箱305 m（1000 英尺，每圈约 1 m），而且网络线不容许接续，即每箱布线根数=（305 ÷平均电缆长度），并取整则所需的总箱数=（总点数÷每箱布线根数），并向上取整3、计算实例a）例题（错误计算）设有140 个信息点。
单位走线长度24m ，线缆包装305m （1000 英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360 305÷ = 11 箱需要11 箱电缆b）例题（正确计算）设有140 个信息点。
单位走线长度24m ，线缆包装305m （1000 英尺）一箱，需要多少箱线？解：305 ÷ 24 = 12.7每箱12 根双绞线（正确取整）140 12 =÷ 11.6 舍入得12需要12 箱线2、每个服务需一条 4 对非屏蔽双绞线电缆或 2 芯（62.5/125 微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C 总共所需电缆箱数＝各层电缆长总和/305 米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。
55（F+N ）+6]Xn（m）C 每个楼层的用线量F 为最远信息插座离配线间的距离N 为最近的信息插座离配线间的距离n 为每层信息插座的数量简单公式：1.（最长线距+最短的线距）/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305= 需要多少箱线2.线数：（最长+最短）/2x1.1+2x 楼高箱数：线数x 信息点数/3053.（最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中： 1.1 系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板尺换算。
弱电工程项目综合布线估算方法和公式(实用)
弱电工程项目综合布线估算方法和公式（实用)弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
一、综合布线系统1.1 水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H(H－楼层高) 实际电缆平均长度=电缆平均长度×1.1+（端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注:最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度"计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2 主干子系统，铜线缆用量计算方法：电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度= 电缆平均长度×1。
1+（端接容限,通常取6）每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1:2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择,因施工较困难。
1.3 主干子系统，光缆用量计算方法:光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+（端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架(MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
综合布线系统线缆计算方法
综合布线系统线缆计算方法A.水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6);每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
B.主干子系统，铜线缆用量计算方法：电缆平均长度 =（最远IDF距离+最近IDF距离）/2实际电缆平均长度 = 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数 = 每轴电缆长度/实际电缆平均长度电缆需要轴数 = IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
C.主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6) 光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF 的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
综合布线计算公式
综合布线计算公式1.计算电缆长度在综合布线过程中，需要计算各个区域所需电缆的长度，这主要根据建筑物的平面布局和需求来确定。
一般来说，可以通过以下公式计算电缆长度：电缆长度=（区域长度+区域宽度）*2+（楼层高度+楼层厚度）*楼层数*22.电源电流计算在综合布线中，为了保证设备能够正常工作，需要合理地计算电源电流。
一般可使用以下公式进行计算：电源电流=设备功耗/电源电压3.孔洞数量计算在综合布线过程中，为了放置电缆和电线，需要钻孔和开槽等工作。
为了减少布线工作量，需要合理计算孔洞数量。
一般可以使用以下公式进行计算：孔洞数量=电缆长度/平均孔洞间隔4.柱子安装数量计算综合布线中，为了支撑电缆和电线，需要安装柱子。
为了合理分布柱子位置，可以使用以下公式计算柱子数量：柱子数量=电缆长度/平均柱子间隔5.网络总线长度计算在办公场所中，为了提供数据通信功能，通常需要安装网络线缆。
为了合理布局网络线缆的长度，可以使用以下公式计算：网络总线长度=（工作站数量*工作站距离）/网线长度6.机房面积计算综合布线过程中，需要建立一个机房来放置网络设备等。
为了合理规划机房的面积，可以使用以下公式计算：机房面积=机房设备数量*设备平均占地面积7.系统断路器容量计算综合布线中，需要为设备提供电力供应，为了确保供电正常，需要合理计算系统断路器容量。
一般可使用以下公式计算：断路器容量=电源电流*系统设备数量以上是综合布线计算中的一些基本公式，不同工程项目的计算方法可能会有所不同。
在实际应用中，还需要根据具体的情况进行调整和优化。
综合布线网线长度的计算公式
综合布线网线长度的计算公式水平子系统订购线缆计算实例1、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量 L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L= Li i=1,….,mm为总楼层数此计算方式目前正在项目实施中验证，待查！2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360÷ 305 = 11 箱需要11箱电缆b) 例题(正确计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：305 ÷ 24 = 12.7每箱12根双绞线（正确取整）140 ÷ 12 = 11.6 舍入得 12需要12箱线2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。
55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
综合布线系统线缆基本计算方法,小本本记下来
综合布线系统线缆基本计算方法，小本本记下来弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
一、综合布线系统1.1水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+近来信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+（端接容限，通常取6）每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、近来信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2主干子系统，铜线缆用量计算方法：电缆平均长度=（最远IDF距离+近来IDF距离）/2实际电缆平均长度=电缆平均长度×1.1+（端接容限，通常取6）每轴线缆布线根数=每轴电缆长度/实际电缆平均长度电缆需要轴数=IDF的总数/每箱线缆布线根数注：最远、近来IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，重要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数依照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+近来IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+（端接容限，通常取6）光缆需要总量=IDF的总数×实际光缆平均长度注：最远、近来IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，重要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
综合布线网线度的计算公式
计算需要多少线的公式1、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。
55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余不按公式的算法：按公式算线长,以我的经验是一定不准的但是也没有一定准确方法在施工的过程里还有不可预测的变动呢我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内设计院设计图纸的时候一定也会考虑到那么一般情况下最短的线应该在十米左右,最长的线在九十米左右(留十米的余量)平均一下,每根线在五十米左右如果穿越楼层的话,每根再加个楼层高度就可以了误差不会太大最关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×3。
综合布线常用公式及用量算法
综合布线常用公式及用量算法综合布线是指为建筑物或办公室等场所提供网络和通信连接的一种工程活动。
在进行综合布线时，需要考虑到电缆的长度、数量和类型，以及计算建筑物的需求和预算等因素。
本文将介绍综合布线常用的公式和用量算法。
1.电缆长度计算公式电缆长度是指从配线架到具体使用点的长度。
在计算电缆长度时，可以使用以下公式：电缆长度=实际线路长度+余量其中，实际线路长度是指从配线架到具体使用点的实际距离，余量是为了考虑到电缆安装时可能需要的额外长度。
2.电缆数量计算算法电缆数量是指在综合布线中需要使用的电缆的总数。
在计算电缆数量时，可以使用以下算法：电缆数量=（总长度*电缆使用的密度）/电缆长度其中，总长度是指从配线架到所有使用点的总长度，电缆使用的密度是指每个使用点需要使用的电缆数量（一般根据建筑物的需求和设计规范确定），电缆长度是指每根电缆的长度。
3.线缆容量计算公式线缆容量是指电缆可以传输的最大数据量或信号量。
在计算线缆容量时，可以使用以下公式：线缆容量=（电缆的带宽*电缆的传输速率）/8其中，电缆的带宽是指电缆可以传输的最大频率范围，电缆的传输速率是指电缆传输数据的速度。
4.网络用量计算公式网络用量是指在综合布线中需要用到的网络设备的数量。
在计算网络用量时，可以使用以下公式：网络用量=（总长度*设备的使用密度）/设备的覆盖范围其中，总长度是指从配线架到所有使用点的总长度，设备的使用密度是指每个使用点需要使用的网络设备的数量，设备的覆盖范围是指每个设备可以覆盖的最大距离。
综合布线的公式和用量算法可以根据具体的需求和设计规范进行调整和优化。
通过合理计算和计划，可以确保布线工程的高效和节约。
综合布线线缆长度计算公式
综合布线线缆长度计算公式1.所有电缆长度之和：综合布线系统通常涉及多种电缆，如Cat5e、Cat6、光纤等。
计算所有电缆的长度之和可以用以下公式：总长度=L1+L2+L3+...+Ln其中，L1、L2、L3等分别表示各种电缆的长度。
2.线缆路径长度：线缆的路径长度是指线缆从源设备到目标设备之间的物理距离。
计算线缆路径长度的公式如下：路径长度=√[(x2-x1)²+(y2-y1)²+(z2-z1)²]其中，(x1,y1,z1)表示源设备的坐标，(x2,y2,z2)表示目标设备的坐标。
3.线缆走向长度：线缆走向长度是指线缆沿着路径的曲线走向所需的长度。
计算线缆走向长度的公式如下：走向长度=曲线长度×弯曲因子其中，曲线长度表示线缆曲线的实际长度，弯曲因子表示线缆在弯曲时的延伸比例。
4.网络面板到通信设备的线缆长度：综合布线系统通常包括网络面板和通信设备，计算网络面板到通信设备之间的线缆长度可以用以下公式：长度=√[(x2-x1)²+(y2-y1)²+(z2-z1)²]其中，(x1,y1,z1)表示网络面板的坐标，(x2,y2,z2)表示通信设备的坐标。
5.线缆汇总长度：线缆汇总长度是指连接多个设备所需的线缆总长度。
计算线缆汇总长度可以使用以下公式：汇总长度=∑(距离×数量)其中，距离表示单个线缆的长度，数量表示该线缆连接的设备数量。
通过以上公式，可以根据综合布线系统的具体布局和需求来计算线缆的长度。
在实际设计过程中，还需考虑线缆的余量、弯曲半径和安全因素等，以确保布线系统的可靠性和性能。
综合布线网线长度的计算公式
综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。
最好是现勘测能准一点2、根据线缆实际走线路由计算点位最大长度和最小长度。
3、线缆平均长度计算公式：（最大长度+最小长度）/2*1.1+61.1 为余量系目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。
这些双绞线的传输速率都能达到100Mbps。
市场上出售的3类双绞线外层保护胶皮薄，胶皮上标注“ CAT3字样，外包装纸箱上标注有“3 类”字样，售价较低； 5 类双绞线外层保护胶皮厚，胶皮上标注“CAT5字样，外包装纸箱上标注有“5类”字样，售价较高。
购买时切勿图便宜而购买劣质 5 类双绞线，这些产品往往只能作为 3 类双绞线使用。
超 5 类双绞线属非屏蔽双绞线。
与普通5类双绞线比较，超5类双绞线在传送信号时衰减更小，抗干扰能力更强。
在100 M网络中，用户设备的受干扰程度只有普通 5 类线的1/4 ，是为网络应用提供的理想解决方案。
" 超五类"指的是超五类非屏蔽双绞线（UTP—UnshieldedTwistedPair）非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。
超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用 4 个绕对和 1 条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm （线规为24AWG，绝缘线径为0.92mm UTP电缆直径为5mm超五类双绞线通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
综合布线网线长度的计算公式
综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。
最好是现勘测能准一点2、根据线缆实际走线路由计算点位最大长度和最小长度。
3、线缆平均长度计算公式：（最大长度+最小长度）/2*1.1+61.1为余量系目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。
这些双绞线的传输速率都能达到100Mbps。
市场上出售的3类双绞线外层保护胶皮薄，胶皮上标注“CAT3”字样，外包装纸箱上标注有“3类”字样，售价较低；5类双绞线外层保护胶皮厚，胶皮上标注“CAT5”字样，外包装纸箱上标注有“5类”字样，售价较高。
购买时切勿图便宜而购买劣质5类双绞线，这些产品往往只能作为3类双绞线使用。
超5类双绞线属非屏蔽双绞线。
与普通5类双绞线比较，超5类双绞线在传送信号时衰减更小，抗干扰能力更强。
在100M网络中，用户设备的受干扰程度只有普通5类线的1/4，是为网络应用提供的理想解决方案。
"超五类"指的是超五类非屏蔽双绞线(UTP—UnshieldedTwistedPair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。
超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm （线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
超五类双绞线通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
综合布线线缆长度计算公式
综合布线线缆长度计算公式水平子系统订购线缆计算实例1、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L=?Li i=1,….,m m为总楼层数此计算方式目前正在项目实施中验证，待查！2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。
单位走线长度24m，线缆包装305m （1000英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360÷ 305 = 11 箱需要11箱电缆b) 例题(正确计算)设有140个信息点。
单位走线长度24m，线缆包装305m （1000英尺）一箱，需要多少箱线？解：305 ÷ 24 = 12.7每箱12根双绞线（正确取整）140 ÷ 12 = 11.6 舍入得 12需要12箱线2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。
55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线线缆长度计算公式水平子系统订购线缆计算实例
1、平均电缆长度=(最远F+最近N两条电缆总长)÷2
总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数
楼层用线量L=[0.55(F+N)+6 ]×n
n楼层信息点数
总用线量L=?Li i=1,….,m m为总楼层数
此计算方式目前正在项目实施中验证，待查！
2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以
每箱布线根数=(305÷平均电缆长度)，并取整
则
所需的总箱数=(总点数÷每箱布线根数)，并向上取整
3、计算实例
a) 例题(错误计算)
设有140个信息点。
单位走线长度24m，线缆包装305m （1000英尺）一箱，需要多少箱线？
解：24 ×140 = 3360m
3360÷ 305 = 11 箱
需要11箱电缆
b) 例题(正确计算)
设有140个信息点。
单位走线长度24m，线缆包装305m （1000英尺）一箱，需要多少箱线？
解：305 ÷ 24 = 12.7
每箱12根双绞线（正确取整）
140 ÷ 12 = 11.6 舍入得 12
需要12箱线
2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；
每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：
A：最近信息点距离
B：最远信息点距离；
C：每层工作区信息点数量
每层所需电缆长度＝（A＋B）/2＊1.1＊C
总共所需电缆箱数＝各层电缆长总和/305米/箱
（电子工业出版社综合布线系统工程设计）
3、C=[0。
55（F+N）+6]Xn(m)
C每个楼层的用线量
F为最远信息插座离配线间的距离
N为最近的信息插座离配线间的距离
n为每层信息插座的数量
简单公式：
1.(最长线距+最短的线距)/2*1.1= 平均线长
平均线长*信息点=需要的线缆总数
线缆总数/305=需要多少箱线
2. 线数：（最长+最短）/2x1.1+2x楼高
箱数：线数x信息点数/305
3. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数
其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余
不按公式的算法：
按公式算线长,以我的经验是一定不准的
但是也没有一定准确方法
在施工的过程里还有不可预测的变动呢
我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内
设计院设计图纸的时候一定也会考虑到
那么一般情况下最短的线应该在十米左右,最长的线在九十米左右(留十米的余量)
平均一下,每根线在五十米左右
如果穿越楼层的话,每根再加个楼层高度就可以了
误差不会太大
最关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的
RJ-45头的需求量：m=n*4+n*4*15% m:表示RJ-45接头的总需求量
n:表示信息点的总量
n*4*15%:表示留有的富余
信息模块的需求量：m=n+n*3%
m：表示信息模块的总需求量
n:表示信息点的总量
n*3%：表示富余量
每层楼用线量：C=[0.55*(L+S)+6]*n L:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数。
