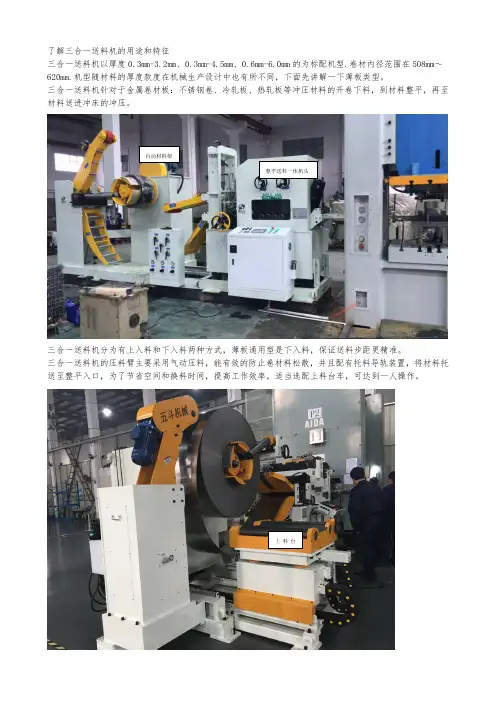

三和一送料机的用途和性能
了解三合一送料机的用途和特征
三合一送料机以厚度0.3mm-3.2mm、0.3mm-4.5mm、0.6mm-6.0mm的为标配机型.卷材内径范围在508mm～620mm.机型随材料的厚度款度在机械生产设计中也有所不同，下面先讲解一下薄板类型。
三合一送料机针对于金属卷材板：不锈钢卷、冷轧板、热轧板等冲压材料的开卷下料，到材料整平，再至材料送进冲床的冲压。
自动材料架
整平送料一体机头
三合一送料机分为有上入料和下入料两种方式，薄板通用型是下入料，保证送料步距更精准。
三合一送料机的压料臂主要采用气动压料，能有效的防止卷材料松散，并且配有托料导轨装置，将材料托送至整平入口，为了节省空间和换料时间，提高工作效率，适当选配上料台车，可达到一人操作。
上料台
三合一送料机的整平辊轴采取高强度轴承钢GCr15，经调质处理高频淬火处理后，表面镀硬烙后硬度可达HRC60～62度，尺寸精度0.01mm，保证整平辊之钢性及整平辊之表面光洁，确保在整平过程当中被整平材料的表面性能。
三合一送料机装有对照光电控制，可通过冲床发出的电信号，在瞬间能放松材料动作，下压有力，导正材料的准确。
三合一送料机优点：节省作业占地空间，节省作业人员，节省作业时间，从而有效提高产量，三合一送料机操作简单，零基础也能操作，保养容易，故障率低。
三合一送料机除了标配外，根据不同客户的生产需求，机台的配备可做相应的改动，在同等条件下，提高生产效率。

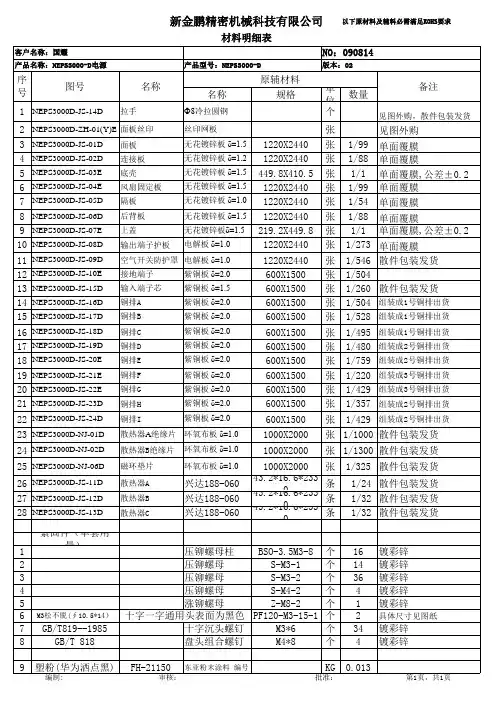

BOM表
M3*6
个
8
GB/T 818
盘头组合螺钉
M4*8
个
1/325 散件包装发货 1/24 散件包装发货 1/32 散件包装发货 1/32 散件包装发货
16 镀彩锌 14 镀彩锌 36 镀彩锌 4 镀彩锌 1 镀彩锌 2 具体尺寸见图纸 34 镀彩锌 4 镀彩锌
9 塑粉(华为洒点黑) FH-21150 东亚粉末涂料 编号
铜排C 铜排D 铜排E
紫铜板 δ=2.0 紫铜板 δ=2.0 紫铜板 δ=2.0
600X1500 600X1500 600X1500
张 1/495 组装成1号铜排出货 张 1/480 组装成2号铜排出货 张 1/759 组装成2号铜排出货
19 NEPS3000D-JS-21E 20 NEPS3000D-JS-22E 21 NEPS3000D-JS-23D
底壳 风扇固定板
无花镀锌板 δ=1.5 449.8X410.5 张 1/1 单面覆膜,公差±0.2 无花镀锌板 δ=1.5 1220X2440 张 1/99 单面覆膜
7 NEPS3000D-JS-05D 隔板
无花镀锌板 δ=1.0 1220X2440 张 1/54 单面覆膜
8 NEPS3000D-JS-06D 9 NEPS3000D-JS-07E
新金鹏精密机械科技有限公司 以下原材料及辅料必需滿足ROHS要求
客户名称：国耀 产品名称：NEPS3000-D电源
材料明细表
产品型号：NEPS3000-D
NO：090814
版本：02
序 号
图号
1 NEPS3000D-JS-14D
名称
拉手
名称
Ф8冷拉圆钢
原辅材料 规格
单 位
数控全自动三头联动倒角机说明书-金佳润
DJ X3-12070三位一体倒角机使用、维修、保养说明书目录前言 4第一章机床特点及性能参数 51.1机床特点 5第二章设备操作、维护保养、常见故障及安全警示 62-1主要设备简要 62-2准备工作 62-3通电试运行 62-4操作过程 72-5安全保护装置 92-6保养 10第三章设备运输、搬运、安装、电源接入 11 3.1 开箱 113.2 机床的吊运 103.3 机床安装 123.3.1 场地要求 123.3.2电源要求 123.3.3气源要求 12第四章维修/维护安全指引 124.1 操作安全指引 12第五章设备概略图、电气原理图 135.1 设备概概略 135.2 电气原理 14第六章设备安装位置和方法 15第七章设备间联动和控制 167.1 设备间联动及控制 16第八章初次试机使用安全检测和测试 178.1初次试机使用安全检测和测试 17第九章加工部件更换的安全检查和检测 189.1每次加工部件更换的安全检查和检测 18第十章噪音声明以及测量不确定度 1818第十一章加工过程中使用的液体/润滑油说明 19 11.1设备润滑的日常维护与保养 19第十二章加工件的尺寸、材质、重心位置说明 20 第十三章上、下工件时手动操作安全指引 20 13.3手动操作安全指引 20第十四章保修及服务 2114.1保修 2114.2售后服务 21前言尊敬的客户：非常感谢您购买我司设备！本说明书所描述的是您选用的我司DJ X3-12070型台式三位一体倒角机。
该机床结构紧凑，自动化程度高，主要用于批量加工模胚等板类零件的倒角，尤其适用模胚、模具和其它板类加工行业。
该机床采用高精度直线导轨和滚珠丝杠作为直线运动辐，机床精度高、寿命长；驱动电机采用伺服、变频技术，无级变速，倒角速度随时可调，高速退刀；工作台带电磁铁、气浮功能，可减轻劳动强度；带铁屑防护功能，可减少铁屑飞溅，提高安全性能。
本机可进行自动横倒角（上下两条边一起）和竖倒角同时加工及横向与竖向分步加工。
母排加工机三合一说明书
母排加工机三合一说明书
摘要：
1.母排加工机三合一概述
2.母排加工机的主要功能
3.母排加工机的使用注意事项
4.母排加工机的维护与保养
5.母排加工机的技术参数
正文：
一、母排加工机三合一概述
母排加工机三合一是一款集母排切割、折弯、冲孔功能于一体的电力设备加工设备。
该设备具有操作简便、功能齐全、精度高等特点，广泛应用于电力设备制造、电气设备制造等领域。
二、母排加工机的主要功能
1.母排切割：母排加工机三合一可实现对各种规格母排的切割，切割精度高，速度快。
2.母排折弯：设备具备强大的折弯能力，可满足不同规格母排的折弯需求，折弯角度精确，形状美观。
3.母排冲孔：母排加工机三合一可对母排进行精确冲孔，冲孔位置准确，孔径大小可调。
三、母排加工机的使用注意事项
1.在使用母排加工机三合一之前，操作人员需进行专业培训，熟悉设备性
能及操作方法。
2.设备运行过程中，操作人员不得离开工作岗位，以确保设备安全运行。
3.母排加工机三合一在不使用时，应切断电源，做好设备维护与保养。
四、母排加工机的维护与保养
1.定期对设备进行清洁，保持设备内外干净整洁。
2.检查设备各部件连接是否牢固，如有松动应及时紧固。
3.对设备传动部位进行定期润滑，保证设备运行顺畅。
4.定期检查设备电路，确保电路安全。
五、母排加工机的技术参数
1.切割能力：可根据用户需求定制不同规格的切割能力。
2.折弯能力：设备具备强大的折弯能力，可满足不同规格母排的折弯需求。
3.冲孔能力：设备可对母排进行精确冲孔，冲孔位置准确，孔径大小可调。
机械深加工厂设备清单
合计：
21
生产线2小批量
电腐蚀
慢走丝
阿奇夏米尔
CUT200P
350×250×250
3
快走丝
Xingfujiang
SHCM-97A
400*320*250
10
放电
Shenyang
DK77400Z
500*250*250
3
磨削
大水磨
Kent
HF-618S
2000*900
3
平面磨
Beijing
M1420A
800*400
2
日本马扎克
LGMAZAK-530CL
1000*530*500
3
日本马扎克
LGMAZAK-430AL
550*400*400
4
日本兄弟(高速攻钻机）
Brother S500Z1
500×400×300
7
台湾品正
MCV-M5H
550*400*500
6
台湾品正
MCV-M7H
550*400*400
3
台湾品正
MCV-M8H
机械深加工厂设备清单
功能
类型
工艺
设备
品牌
型号
加工范围(mm）
数量
机加工
生产线1批量
铣削
5轴CNC加工中心
日本大隈
MU-5000V
800*1020*600
1
日本大隈
MU-4000V
740*460*460
1
4轴卧式CNC加工中心
日本大隈
MB-5000H
760*860*680
1
日本大隈
MB-4000H
德力西电气 DEH辅材产品样本 说明书
HH1 电气材料268-311快速选型--------------------------------------------------------268-270工业插头插座（DEP2S系列）--------------------------------------271工业插头插座（DEPU系列）----------------------------------------274工业插头插座（DEP2系列）----------------------------------------278航空插头 --------------------------------------------------------280移动电缆盘 ------------------------------------------------------281铜接线端子 ------------------------------------------------------281冷压端子 --------------------------------------------------------285汇流排 ----------------------------------------------------------291零地排 ----------------------------------------------------------293穿刺线夹 --------------------------------------------------------293压线帽 ----------------------------------------------------------294导轨 -------------------------------------------------------------294塑料叶轴流风机 -------------------------------------------------295塑料叶直流轴流风机 --------------------------------------------296轴流风机安装附件 -----------------------------------------------297电线 -------------------------------------------------------------299扎带 -------------------------------------------------------------302自粘式定位片（自粘式扎带固定座）------------------------------303马鞍形扎带固定座 -----------------------------------------------304塑料膨胀管 -----------------------------------------------------304优质PVC配线槽 --------------------------------------------------304缠绕管（卷式结束保护带）----------------------------------------306波纹管 ----------------------------------------------------------306梅花号码管 ------------------------------------------------------307电缆标牌 --------------------------------------------------------307有机双层标字框 -------------------------------------------------308低压环保型热缩套管 --------------------------------------------3081KV热缩电缆附件 -----------------------------------------------309SM型优质绝缘子-------------------------------------------------309PVC电气胶带 ----------------------------------------------------310透明封箱胶带 ---------------------------------------------------311生料带 ----------------------------------------------------------311H H3 电动工具326-328快速选型 --------------------------------------------------------32616V无刷锂电钻 --------------------------------------------------327角磨机 ----------------------------------------------------------328云石机 ----------------------------------------------------------328H2 手动工具312-325快速选型 --------------------------------------------------------312-314液压钳 ----------------------------------------------------------315压线钳 ----------------------------------------------------------315网线钳 ----------------------------------------------------------317电缆剪 ----------------------------------------------------------317剥线钳 ----------------------------------------------------------317测电笔 ----------------------------------------------------------318电烙铁 ----------------------------------------------------------318热风枪 ----------------------------------------------------------318工具套装 --------------------------------------------------------319鱼雷柄螺丝批 ---------------------------------------------------320九件套公制内六角扳手 ------------------------------------------320美工刀 ---------------------------------------------------------321游标卡尺 -------------------------------------------------------321工具包 ---------------------------------------------------------321羊角锤 ---------------------------------------------------------322螺丝刀套装 ----------------------------------------------------322扳手 ---------------------------------------------------------322果枝剪 ---------------------------------------------------------323热熔胶枪 -------------------------------------------------------323工具箱 ---------------------------------------------------------323汽修套装 -------------------------------------------------------324扎带收束工具 --------------------------------------------------324钢丝钳 ---------------------------------------------------------324尖嘴钳 ---------------------------------------------------------325斜嘴钳 ---------------------------------------------------------325卷尺 -----------------------------------------------------------325H H5 仪器仪表334-337快速选型 --------------------------------------------------------334万用表 ----------------------------------------------------------335钳形表 ----------------------------------------------------------336非接触式测电笔 -------------------------------------------------337电源检测仪 ------------------------------------------------------337激光水平仪 ------------------------------------------------------337红外测温仪 ------------------------------------------------------337H6 气动元件338-340快速选型 --------------------------------------------------------338吹尘枪 ----------------------------------------------------------339电磁阀 ----------------------------------------------------------339排水阀 ----------------------------------------------------------340常闭水阀 --------------------------------------------------------340H4 水电居家329-333快速选型 --------------------------------------------------------329底盒 ------------------------------------------------------------330CDK 插排 -------------------------------------------------------330PDU 机柜插座 ---------------------------------------------------331CDK 无线排插 ---------------------------------------------------332灯头灯座 -------------------------------------------------------- 332漏电保护开关插座 ----------------------------------------------333硅酮胶 ----------------------------------------------------------333免钉胶 ----------------------------------------------------------333选型指南268接线端子/ 端子排穿刺刀片材质: 紫铜介电强度: ＞12KV外壳材质:尼龙内部材质:紫铜插头插座系列：PT 系列汇流排、DF 系列汇流排电流：32A~100A 长度：1米材质：紫铜+阻燃PVC系列：IP44、IP67IP44: 16A、32AIP67: 16A、32A、63A、125A芯数：三芯、四芯、五芯；插头、插座、连接器系列：GX12、GX16、GX20外径：12~19mm 芯数：2~14芯接触体材料：铜镀金系列：便携型、钢壳型、塑壳型电压：220V、380V 电流：10A、16A绕线长度：30m、50m、不带线、定制长度系列：DT、OT、DTG、DTL、GT、JG、SC、C45型材质：紫铜、铝工艺：镀锡、酸洗系列：圆形、叉形、管形、插簧材质：紫铜、黄铜工艺：镀锡、镀银螺丝：内六角、十字位数：5位、7位、10位材质：黄铜工艺：螺丝：镀彩锌 铜件：镀镍导轨系列：C45、G 型材质：铁/铝工艺：镀彩锌配套专利型导轨切断器选型指南269电线/扎带/ 固定类材质: 铜芯/聚氯乙烯长度: 100m材质: 尼龙66防火等级: UL94V-2材质：尼龙66防火等级：UL94V-2自粘式定位片/扎带固定座材质：PA66防火等级：UL94V-2材质：PE轴流风机材质特性：外框材质：铝合金叶片材质：PBT 塑料塑料叶直流轴流风机296页材质特性：外框材质：PBT 塑料叶片材质：PBT 塑料金属防护网风扇过滤网组三合一防尘网安装螺丝及压线帽（可与风机组装配套供货）PA、PE、PP 波纹管（有对应波纹管快速接头、波纹管支架配套选用）线槽/线管/线缆保护材质：南亚硬质PVC 防火等级：UL94V-0工作温度：-40℃~+70℃材质：PE 塑料参考使用温度范围：-30℃~+100℃颜色：自然色、黑色选型指南270线缆标识及电气标识材质：白色部分：尼龙透明片部分：聚碳酸脂线缆标识及电气标识材质：PVC 硬塑料外观：硬方形材质：优质PVC 颜色：白色重量：1KG/桶（含纸轴）绝缘材料系列：1KV、10KV 额定电压：600V适用温度范围：-55℃~+125℃起始收缩温度：70℃收缩比率：横向收缩率≥50%，纵向收缩率≤8%绝缘子309页SM 型DMC 树脂可单独选购绝缘子连接杆1kV 热缩电缆附件10kV 热缩电缆附件透明封箱胶带基材材质: BOPP 透明膜胶水材质: 进口压敏胶水电工胶带10米、20米普通型/无铅加粘型J20高压防水胶带生料带基材材质: 聚四氟乙烯温度范围: -180℃～250℃选型指南271工业插头插座（DEP2S 系列）材料特性：外壳PA 阻燃尼龙+实心铜/IP67铜镀镍外观及电压：220V-250V （蓝色）380V-415V （红色）电流：16A/32A/63A/125A 防护等级：IP44/IP67认证: CQC符合环保种类：RoHS工业插头DEP2S-013蓝200-250V ~16A 3芯2P+E~6h 1.5-2. 5DHADEP2S013U 工业插头DEP2S-014红380-415V~16A 4芯3P+E 6h 1.5-2. 5DHADEP2S014R 工业插头DEP2S-015红220/380V-240/415V~16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S015R 工业插头DEP2S-023蓝200-250V ~32A 3芯2P+E 6h 4-6DHADEP2S023U 工业插头DEP2S-024红380-415V~32A 4芯3P+E 6h 4-6DHADEP2S024R 工业插头DEP2S-025红220/380V-240/415V~32A 5芯3P+N+E 6h 4-6DHADEP2S025R 工业插头DEP2S-033蓝200-250V ~63A 3芯2P+E 6h 10-16DHADEP2S033U 工业插头DEP2S-034红380-415V~63A 4芯3P+E 6h 10-16DHADEP2S034R 工业插头DEP2S-035红220/380V-240/415V~63A 5芯3P+N+E 6h 10-16DHADEP2S035R 工业连接器DEP2S-213蓝200-250V ~16A 3芯2P+E 6h 1. 5-2.5DHADEP2S213U 工业连接器DEP2S-214红380-415V~16A 4芯3P+E 6h 1. 5-2.5DHADEP2S214R 工业连接器DEP2S-215红220/380V-240/415V~16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S215R 工业连接器DEP2S-223蓝200-250V ~32A 3芯2P+E 6h 4-6DHADEP2S223U 工业连接器DEP2S-224红380-415V~32A 4芯3P+E 6h 4-6DHADEP2S224R 工业连接器DEP2S-225红220/380V-240/415V~32A 5芯3P+N+E 6h 4-6DHADEP2S225R 工业连接器DEP2S-233蓝200-250V ~63A 3芯2P+E 6h 10-16DHADEP2S233U 工业连接器DEP2S-234红380-415V~63A4芯3P+E6h10-16DHADEP2S234R选型指南272工业连接器DEP2S-235红220/380V-240/415V~63A 5芯3P+N+E 6h 10-16DHADEP2S235R 工业明装插座DEP2S-U3蓝200-250V ~16A 3芯2P+E 6h 1.5-2.5DHADEP2S113U 工业明装插座DEP2S-114红380-415V~16A 4芯3P+E 6h 1.5-2.5DHADEP2S114R 工业明装插座DEP2S-115红220/380V-240/415V~16A 5芯3P+N+E 6h 1.5-2.5DHADEP2S115R 工业明装插座DEP2S-123蓝200-250V ~32A 3芯2P+E 6h 4-6DHADEP2S123U 工业明装插座DEP2S-124红380-415V~32A 4芯3P+E 6h 4-6DHADEP2S124R 工业明装插座DEP2S-125红220/380V-240/415V~32A 5芯3P+N+E 6h 4-6DHADEP2S125R 工业明装插座DEP2S-123蓝200-250V ~63A 3芯2P+E 6h 10-16DHADEP2S123U 工业明装插座DEP2S-124红380-415V~63A 4芯3P+E 6h 10-16DHADEP2S124R 工业明装插座DEP2S-125红220/380V-240/415V~63A 5芯3P+N+E 6h 10-16DHADEP2S125R工业暗装插座DEP2S-313蓝200-250V ~16A 3芯2P+E 6h 1.5-2. 5DHADEP2S313U 工业暗装插座DEP2S-314红380-415V~16A 4芯3P+E 6h 1. 5-2.5DHADEP2S314R 工业暗装插座DEP2S-315红220/380V-240/415V~16A 5芯3P+N+E 6h 1.5-2.5DHADEP2S315R 工业暗装插座DEP2S-323蓝200-250V ~32A 3芯2P+E 6h 4-6DHADEP2S323U 工业暗装插座DEP2S-324红380-415V~32A 4芯3P+E 6h 4-6DHADEP2S324R 工业暗装插座DEP2S-325红220/380V-240/415V~32A 5芯3P+N+E 6h 4-6DHADEP2S325R 工业暗装插座DEP2S-333蓝200-250V ~63A 3芯2P+E 6h 10-16DHADEP2S333U 工业暗装插座DEP2S-334红380-415V~63A 4芯3P+E 6h 10-16DHADEP2S334R 工业暗装插座DEP2S-335红220/380V-240/415V~63A5芯3P+N+E6h10-16DHADEP2S335R■ IP67插头DEP2S-0132蓝200-250V 〜16A 3芯2P+E 6h 1.5-2.5DHADEP2S0132U 插头DEP2S-0142红380-415V 〜16A 4芯3P+E 6h 1.5-2.5DHADEP2S0142R 插头DEP2S-0152红220/380V-240/415V 〜16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S0152R 插头DEP2S-0232蓝200-250V 〜32A 3芯2P-E 6h 4-6DHADEP2S0232U 插头DEP2S-0242红380-415V 〜32A 4芯3P+E 6h 4-6DHADEP2S0242R 插头DEP2S-0252红220/380V-240/415V 〜32A 5芯3P+N+E 6h 4-6DHADEP2S0252R 插头DEP2S-0332蓝200-250V 〜63A 3芯2P-E 6h 10-16DHADEP2S0332U 插头DEP2S-0342红380-415V 〜63A 4芯3P-E 6h 10-16DHADEP2S0342R 插头DEP2S-0352红220/380V-240/415V 〜63A 5芯3P+N+E 6h 10-16DHADEP2S0352R 插头DEP2S-0432蓝200-250V 〜125A 3芯2P-E 6h 25-35DHADEP2S0432U 插头DEP2S-0442红380-415V 〜125A 4芯3P-E 6h 25-35DHADEP2S0442R 插头DEP2S-0452红220/380V-240/415V 〜125A 5芯3P+N+E 6h 25-35DHADEP2S0452R 连接器DEP2S-2132蓝200-250V 〜16A3芯2P+E6h1.5-2.5DHADEP2S2132U选型指南273连接器DEP2S-2142红380-415V 〜16A 4芯3P-E 6h 1.5-2. 5DHADEP2S2142R 连接器DEP2S-2152红220/380V-240/415V 〜16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S2152R 连接器DEP2S-2232蓝200-250V 〜32A 3芯2P+E 6h 4-6DHADEP2S2232U 连接器DEP2S-2242红380-415V 〜32A 4芯3P-E 6h 4-6DHADEP2S2242R 连接器DEP2S-2252红220/380V-240/415V 〜32A 5芯3P+N+E 6h 4-6DHADEP2S2252R 连接器DEP2S-2332蓝200-250V 〜63A 3芯2P+E 6h 10-16DHADEP2S2332U 连接器DEP2S-2342红380-415V 〜63A 4芯3P-E 6h 10-16DHADEP2S2342R 连接器DEP2S-2352红220/380V-240/415V 〜63A 5芯3P+N+E 6h 10-16DHADEP2S2352R 连接器DEP2S-2432蓝200-250V 〜125A 3芯2P+E 6h 25-35DHADEP2S2432U 连接器DEP2S-2442红380-415V 〜125A 4芯3P-E 6h 25-35DHADEP2S2442R 连接器DEP2S-2452红220/380V-240/415V 〜125A 5芯3P+N+E 6h 25-35DHADEP2S2452R 明装插座DEP2S-1132蓝200-250V 〜16A 3芯2P+E 6h 1.5-2.5DHADEP2S1132U 明装插座DEP2S-1142红380-415V 〜16A 4芯3P-E 6h 1.5-2. 5DHADEP2S1142R 明装插座DEP2S-1152红220/380V-240/415V 〜16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S1152R 明装插座DEP2S-1232蓝200-250V 〜32A 3芯2P+E 6h 4-6DHADEP2S1232U 明装插座DEP2S-1242红380-415V 〜32A 4芯3P-E 6h 4-6DHADEP2S1242R 明装插座DEP2S-1252红220/380V-240/415V 〜32A 5芯3P+N+E 6h 4-6DHADEP2S1252R 明装插座DEP2S-1332蓝200-250V 〜63A 3芯2P-E 6h 10-16DHADEP2S1332U 明装插座DEP2S-1342红380-415V 〜63A 4芯3P+E 6h 10-16DHADEP2S1342R 明装插座DEP2S-1352红220/380V-240/415V 〜63A 5芯3P+N+E 6h 10-16DHADEP2S1352R 暗装插座DEP2S-3132蓝200-250V 〜16A 3芯2P-E 6h 1.5-2. 5DHADEP2S3132U 暗装插座DEP2S-3142红380-415V 〜16A 4芯3P-E 6h 1.5-2. 5DHADEP2S3142R 暗装插座DEP2S-3152红220/380V-240/415V 〜16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S3152R 暗装插座DEP2S-3232蓝200-250V 〜32A 3芯2P-E 6h 4-6DHADEP2S3232U 暗装插座DEP2S-3242红380-415V 〜32A 4芯3P-E 6h 4-6DHADEP2S3242R 暗装插座DEP2S-3252红220/380V-240/415V 〜32A 5芯3P+N+E 6h 4-6DHADEP2S3252R 暗装插座DEP2S-3332蓝200-250V 〜63A 3芯2P-E 6h 10-16DHADEP2S3332U 暗装插座DEP2S-3342红380-415V 〜63A 4芯3P-E 6h 10-16DHADEP2S3342R 暗装插座DEP2S-3352红220/380V-240/415V 〜63A 5芯3P+N+E 6h 10-16DHADEP2S3352R 暗装插座DEP2S-3432蓝200-250V 〜125A 3芯2P-E 6h 25-35DHADEP2S3432U 暗装插座DEP2S-3442红380-415V 〜125A 4芯3P-E 6h 25-35DHADEP2S3442R 暗装插座DEP2S-3452红220/380V-240/415V 〜125A5芯3P+N+E6h25-35DHADEP2S3452R选型指南274工业插头插座（DEPU 系列）■ 产品特性新型一体式紧凑型设计，密封性及防护性更佳安全可靠的材质和结构，防撞等级IK07, 最高可抗2J 机械碰撞全系列材料符合RoHS2.0标准，绝缘体可达UL94V0阻燃等级IP67全系列铜件镀镍，耐候耐腐蚀，尾部设计带来更稳固的连接保护适用于对功能和安全有更高要求的临时用电场景。
台式摇臂钻床和四合一多功能母线加工机DHY150D价格
三合一母线加工机DHY-150D功能:切断(CWC-150)、冲孔(CH-60或者CH-70)、平弯(CB-150D)组成，组合在同一平面上.流动工作台尺寸:700mm(长)×700mm(宽) ×1100mm(高)输入电压:单机50HZ、220V额定工作油压:700kgf/cm2(超高压安全阀设定值) 10000(Psi)切排机出力:20ton切排范围(mm):铜铝排≤150×10弯排机出力:20ton平弯范围(mm):铜铝排≤150×10平弯角度：0度-90度冲孔机出力:31ton孔中到排边距离:95mm/110m标准配套冲孔模具:冲孔Φ7mm、Φ9mm、Φ10.5mm、Φ13.8mm、Φ17mm、Φ20.5mm整机重量:185kg压接范围：16-500mm2最大压力：25T最大行程：25模具配置：16、25、35、50、70、95、120、150、185、240、300、400mm2
标题:液压冲孔机和镀锌铁管冲孔机参数库号：JX176165价格：搜【润联网】查询主要技术参数：
名称：CH-70液压冲孔机型号：CH-70详细说明：◆用途特点：CH-70分体式液压冲孔机是用于铜排，铝排，铁板等金属材料的液压冲孔工具。1.冲孔速度快，定位准确。无燥音，无切屑，作业安全清洁. 2.携带方便，适合于野外现场作业或固定于厂内进行大批量生产。3.单孔式回油。模具采用高碳钨合金钢，耐冲压，寿命长。4.可制作各种形状的冲孔模具。◆配件：随机配模具Φ10.5,Φ13.8,Φ17.5,Φ20.5四付。其余模具需定做。◆出力：35T◆最大冲孔厚度：铜，铝：12mm;铁：10mm◆喉பைடு நூலகம்：110mm◆重量：36kg◆配泵浦：根据需要选用其一：手动液压泵，脚踏液压泵，液压电动泵◆包装：木箱
多功能母线加工机参数
技术参数
出力
20T
最大板厚
10mm for brass sheet
板材宽度
120mm
重量
approx.148kg
包装
Veneer box
箱重
approx.15kg
模具配置:3/8"(φ10.5)，1/2"(φ13.8)，5/8"(17.5)，3/4"(φ20.5)
VHB-501(五合一母线加工机）
技术参数
功能
切断、冲孔、平弯、压花
输入电压/控制电压
单相50HZ，220V
额定工作油压
700kgf/cm2(超压安全阀设定值）
切排机出力
150ton
切排能力
铜排/铝排150mm×12mm
冲孔机出力
35ton
孔中到排边距离
110mm
冲孔能力—铜排/铝排
φ6-φ20.5最厚:12mm
φ6-φ20.5最厚:12mm
标准配套冲孔模具
φ7,φ9,φ10.5,φ13.8,φ17.5,φ20.5mm
弯排机出力
20ton
平弯能力
150×12mm
重量
190kg
机器尺寸
760mm(L)×760mm(W)×1000mm(H)
DHY-200(三合一母线加工机）
技术参数
功能
切断、冲孔、平弯
输入电压/控制电压
江苏润通机具有限公司多功能母线加工机参数
DHY-150D（三合一母线加工机）
技术参数
功能
切断、冲孔、平弯
输入电压/控制电压
单相50HZ，220V
额定工作油压
700kgf/cm2(超压安全阀设定值）
自动化方案
自动化方案自动化方案篇一：自动化生产方案自动化生产方案方案介绍现场布局图一. 上料装置a. 初步定位图示如下：1. 对从上道工序留下的工件进行初步定位，如遇到突发情况采用机械手视觉定位，并进行位置校准2. 采用定位器的方式，可以控制后续工序的节奏，并能避免后续工序出现问题后前面无法停止 b. 取料，翻身图示如下：1. 工件进入第二个工序，定位器将其定位，定位工装下移，定位器-1对治具进行定位并进行上移，使其与治具-1对齐并定位，固定好2. 顶料器将工件成品和工件半成品从下面定位好并顶出，使其压如治具-1中，上方吸盘吸住工件半成品正面，压料器向下压住工件成品，定位工装缓慢上移，移动到位后停止3. 机械手将工件成品从治具中取出，并放到切割机中4. 机械手将工件半成品从反面吸住，并将其翻转到正面，放到原来工件成品位置处，定位放好5. 定位工装下移，压料器下压，直至将工件半成品压入治具内（原工件成品）6. 定位工装上移到位后停止，治具和半成品工件下移到位后停止7. 治具和半成品工件流向下一个工位备注：a.本方案的工件成品指贴片机此工序成品。
b.本方案的工件半成品指贴片机只贴了一面，另外一面需要流回前工序再贴的工件。
C.如果更换产品需要更换相应工装和治具。
c. 翻身后定位图示如下：1. 定位器弹起，治具停止，调节时间2. 流向下一个工位d. 成品返回图示如下：1. 传送带-1将治具送至传送带-22. 传送带-2将治具传回前方工位二. 切割装置图示如下：自动化方案篇二：自动化方案浙江亚龙教育装备股份引领教育新理念 0 创造教育新环境目录一、二、三、四、五、六、七、八、九、十、十一、报价表.................................................... ...................................................... .......................... 1 YL-235A型光机电一体化实训考核装置 ........................................................................... 2 YL-335B型自动生产线实训考核装备 ................................................... ............................ 7 YL-381F型透明液压系统综合实训装置.................................................... ...................... 16 YL-381D型液压拆装综合实训装置 ................................................... .............................. 20 YL-380A型PLC控制的气动实训装置(单面) .................................................. ............... 22 YL-569型0i mate TD数控车床实训设备 ................................................... ..................... 25 YL-558型0i mate MD数控铣床实训设备（变频主轴） (28)YL-558型0i mate MD数控铣床实训设备（伺服主轴） (31)YL-559型802C数控四合一机床实训设备 ..................................... 错误！未定义书签。
简单概述铜排加工机的加工优势有哪些
简单概述铜排加工机的加工优势有哪些铜排加工机是一种平弯铜排的专用液压机具，能将铜排在其垂直平面内弯曲0～135°。
下面我们来了解一下铜排加工机的加工优势：1.铜排弯曲角度90度以下，不损伤到铜的材质。
2.铜排加工机是可掀式，当弯曲长条铜排时，n型或l型可以将卡拆出，则可整排拿出不受拦阻。
3.铜排加工机设计上有角度规定90度、45度指示，避开过度。
4.弯曲铜排肯定要注意铜排加工机的中心位置，肯定要对准刻度0度。
铜排加工机配有刻度可读出其弯曲角度，采纳平面支承，不伤铜排，其弯曲角度符合国家标准铜排的生产工艺是特别严格的，假如不注意一些细节问题可能会显现不必要的麻烦，那么铜排的生产工艺要求有哪些呢？1.铜排的划线时要依据孔的位置合理的划线，削减不必要的线条；注意手上的力度，使铜排表面没有划痕；看清图纸上所标注的尺寸，孔径大小。
2.给铜排加工机下料时我们要依据铜排加工机规格要求下料；下料前就用卡尺测量铜排的料宽、料厚。
确定符合要求之后再下料；将下好的铜排摆放整齐，以免造成划伤。
铜排需要攻丝时，要确定底孔的孔径是否符合要求，再选择相应的丝锥攻丝。
3.钻孔时应看清铜排所档孔径的大小，采纳相应大小的钻头来钻孔；铜排钻孔完毕之后应摆放整齐；作业员工在钻孔时不应戴手套，手应和钻头之间保持肯定的距离，保证自身的安全。
4.要求铜排加工机压铆嵌件的规格及压在铜排的那个表面上；在压铆机上选择合适的压力，避开将压力过大将铜排压伤；压铆机或铜排表面需保护，避开将铜排划伤、压伤。
5.铜排要按不同厚度选用相对应的模具；在调好模具之后，肯定要用废料试刀，避开不良品产生；折弯作业人员在折好后，应做自检。
确定合格之后给检验员再做检验。
铜排是一种大电流导电产品，适用于高处与低处压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
综上所述，铜排的生产工艺要求还是特别严格的，所以在加工的时候要特别注意。
1.2=雕刻伺服客户使用手册
方案二： X 轴 L5-750Z + ACM8008M2F-B1-L-SS Y1 轴 L5-750Z + ACM8008M2F-B1-L-SS Y2 轴 L5-750Z + ACM8008M2F-B1-L-SS Z 轴 L5-750Z + ACM8008M2E-B1-L-SS（抱闸电机）
PA003：刚性设置，在机器不叫的情况下，此参数越大越好，双 Y 轴刚性设 为一致；
PA004：负载惯量比设置，木工机上 Y 轴惯量比比 X 轴大，丝杆最小，惯量 比参照不同方案进行设置；
PA006：脉冲极性设置，即负载运动方向设置，当负载运行相反时，可以更 改此参数，由 0 改为 1 或者 1 改为 0，双 Y 轴此参数必须设为相反值；
35
BRK-OFF
抱闸
（接继电器）
6
深圳市雷赛智能控制股份有限公司
2 电机绕组线、编码器接线
750W 方案接线：
绕组线定义：
序号（安普塑料接头侧）
名称
1
U
2
W
3
V
4
PE
编码器线定义： 电机侧（安普塑料接头）
1 2 3 4 5
脚位定义 屏蔽 5V 0V SD+ SD-
驱动侧（CN2 接头） 外壳 13 3 9 10
深圳市雷赛智能控制股份有限公司
交流伺服驱动器
三合一母线加工机操作规范
三合一母线加工机操作规范一、前言三合一母线加工机是一种多功能的金属加工设备，可以完成钣金件的剪切、冲孔和折弯工艺。
为了保证生产过程的安全和质量，必须要严格按照操作规范进行操作。
本文将详细介绍三合一母线加工机的操作规范，以确保操作人员的安全以及加工效果的稳定性。
二、操作前的准备工作1.首先，操作人员应该穿戴好工作服和劳保用品，防止意外伤害的发生。
2.其次，需要核对机床的电源、气源和润滑油的供应情况，确保正常使用。
3.将三合一母线加工机清洁干净，确保无异物，以免在加工过程中影响加工质量。
4.根据工作需要，选择合适的刀具，并固定在机床上，确保刀具牢固。
5.确保工件和夹具符合要求，避免因夹具松动或工件不稳造成操作事故。
三、操作过程1.打开电源开关，将母线加工机开启。
注意，电气设备应维护良好，不得有漏电、接地不良等现象。
2.按下液压系统开关，打开液压系统，确保液压油稳定供应。
3.按下气动系统开关，打开气动系统，确保气源供应充足。
4.检查机械传动装置和润滑部位是否良好，添加或更换润滑油。
5.按照加工要求，调整刀具刀位和工件夹紧力度，确保加工准确。
6.操作人员应站在机床的操作面前，并保持正确的工作姿势和手势，避免操作时的意外伤害。
7.按下启动按钮，开始加工过程。
在加工过程中，操作人员应注意观察加工效果，防止加工质量不合格。
8.加工结束后，停止加工机的运行，关闭电源、液压系统和气动系统的开关。
9.清理加工现场，清除工件和切屑，保持机床整洁。
四、安全注意事项1.操作人员应严格按照操作规范进行操作，不得擅自更改设备参数和操作模式。
2.液压油和润滑油应定期更换，保持设备的正常运行。
3.加工过程中，不得将手指、手臂或其他身体部位伸入机床的加工区域。
4.操作过程中发现设备故障或异常情况，应立即停机检修，并妥善处理，确保设备安全。
5.禁止在母线加工机附近吸烟和使用明火，以防止发生火灾。
6.禁止未经培训和授权的人员擅自操作母线加工机。
欧地希(OTC) ADP-400 交直流两用TIG弧焊电源 使用说明书
● 错误操作焊机会引发伤害、事故。本使用说明书将错误操作引发的危害分为三个等级，分别用注意标
识符和警告用语予以警告。在电焊机中的标识符及警告用语与此说明书中的含义相同。
提醒注意标识符 警告用语
内
容
高度危险
极度危险，误操作会引发重大人身事故。
危险
危险，误操作会引发重大人身事故。
注意
易发生危险，误操作会引发中度伤害或轻伤。
使用说明书
ADP-400
交直流两用TIG弧焊电源
使用说明书编号
ADP-400 P30126
请仔细阅读本使用说明书后，正确使用。
● 为确保安全，电焊机的安装调试、维护保养须由专业人员或具有安全操作知识和技能的 人员进行。
● 为确保安全，须由充分理解本说明书内容并具有安全操作知识和技能的人员进行焊接操 作。
使用率 25%的运行循环周期
焊接
间歇
2.5 分
7.5 分
10 分
● 若使用时超出额定负载持续率标定范围，温 升会超过允许范围导致焊机老化、烧损。
● 右上图所示为焊接电流与负载持续率间的 关系。使用时请确定电流值对应的负载持续 率在标定的可使用范围之内。
● 因焊枪等其他机器也限制负载持续率，在一
起使用时请按其中额定负载持续率最低的
*飞溅及刚焊接完的工件会引起火灾。 *如电缆连接不良，钢筋等工件侧电流路径接触不良，会引起通电发热甚至导致火灾
发生。 *请勿在盛有汽油等可燃物质的容器上起弧，否则会引起爆炸。 *请勿焊接密封罐体、管道等，否则会导致被焊体破裂。 *焊接机内部灰尘堆积过多会影响绝缘性能，从而导致电击、火灾的发生。
● 操作前请清除可燃物，以避免飞溅溅到可燃物上。若无法清除时使用阻燃罩遮盖。 ● 勿在可燃性气体附近进行焊接。 ● 勿将刚焊接完的热工件靠近可燃物。 ● 焊接天井、地面、墙壁前请清除隐藏的可燃物。 ● 电缆连接处须牢实紧固，做好绝缘。 ● 母材侧电缆线尽量靠近焊接作业场所连接。 ● 勿焊接装有气体的气管、密封罐等压力容器。 ● 在焊接操作场所附近放置灭火器，以防万一。 ● 送丝机或焊丝盘支座框架与工件之间导通时，焊丝与其框架或工件接触时会产生电弧，从而引发烧
tiger泰德尔TR1800VER2.0cn
运行时间 反馈信号 （50Hz） 接线图
0(2)~10VDC 0(4)~20mA
0(2)~10VDC 0(4)~20mA
3.85s/mm 接线图一 3.85s/mm 接线图二
无
3.85s/mm 接线图三
TC500-D220-S.12
三位浮点型驱动器
500N
TC500-D24-SF10K.12
三位浮点型带0-10K电阻 反馈功能驱动器
无
3.85s/mm 接线图三
TC1000-D220-S.12
三位浮点型驱动器
1000N 1000N~1200N 220VAC
TC1000-D24-SF10K.12
三位浮点型带0-10K电阻 反馈功能驱动器
TC1000-D220-SF10K.12
三位浮点型带0-10K电阻 反馈功能驱动器
TC1000-D24-SF2.12
技术资料编号
TL-02 TF-02 TFR-02 TTF-02
免维护，电动驱动器
TC500/TC1000...驱动器配有交流永磁式同步电机 限力式机械结构，保护部件不受过载损害
TC500-X/D.../ TC1000-X/D...驱动器具有极限位置自动断电功能 手动调节标配
等线性流量特性。 控制信号0(2)~10VDC, 0(4)~20mA与流量的关系如下图所示：
medium flow 100%
medium flow 100%
control signal 100%
equal-linear curve
control signal 100%
equal-percentage curve
2
泰德尔自控设备有限公司
Http://
三合一母线加工机操作规范
三合一母线加工机操作规范
1、三合一母线加工机简单的说就是集冲、剪、折三功能于一体，可以独立完成冲、剪、折的加工。
2、三合一母线加工机装有三个加工单元，通过手动和脚踏开关可分别进行母线的冲、剪、折加工，通过更换模具还可以完成折平弯、立弯、U型弯、压花、冲圆孔、长圆孔等不同工艺的加工。
3、使用三合一母线加工机生产效率高，使用方便。
主要适用于高低压开关柜、变压器制造行业，以及成套输配电设备、电力成套生产加工制造企业。
机器配有手动按钮和脚踏开关两种操作方式，操作简单，使用灵活方便，一般熟练工人可以很容易的使用操作。
4、三合一母线加工机上装有冲、剪、折三个加工单元，通过脚踏开关或手动开关。
可分别进行母线的冲、剪、折加工，是高低压电气行业理想的生产设备。
5、冲孔单元采用立式结构，更换模具快捷方便提高了工作效率，可根据用户要求定制各种模具，模具材料选用优质钢材烙氏12锰钢制成，冲孔精度高，内圆光滑表面无毛刺。
通过更换模具能完成冲圆孔、长圆孔、方孔、倒角、压花等工艺。
6、剪切采用平剪或冲剪，剪切加工工件平整。
无毛刺，不产生废料。
7、折弯单元采用整体铸造式结构、卧式加工。
通过快捷的更换模具可完成平弯、立弯、弯管、压线鼻、折铜棒等。
模具结构合理、更换便捷。
8、高性能的液压系统，进口液压原件，Φ10mm大通径电磁阀，嗓音低，性能稳定可靠。
XX电气设备有限公司。
亚龙YL-235A型光机电装备介绍
亚龙YL－235A型光机电实训考核装备介绍一、亚龙YL－235A型光机电实训考核装备的结构YL－235A在铝合金导轨式实训台上安装下料、加工、装配、搬运、分拣等工作站，构成一个典型的机电一体化设备的机械平台；采用RS485串行通讯方式实现分布式的控制或PLC主站及远程I/O实现系统控制，从而组成自动加工、装配生产线，真实呈现自动生产线的加工过程。
各工作站的结构和功能如下：⑴供料站供料站主要由料仓及料槽、顶料气缸、推料气缸和物料台以及相应的传感器、电磁阀构成，如图1所示。
图1本站工作过程如下：系统启动后，顶料气缸伸出顶住倒数第二个工件；推料气缸推出，把料槽中最底层的工件推到物料台上工件抓取位。
工件到位传感器检测到工件到位后，推出气缸和顶料气缸逐个缩回，倒数第二层工件落到最底层，等待推出。
搬运站机械手伸出并抓取该工件，并将其运送往加工站。
⑵加工站加工站主要由物料台、夹紧机械手、物料台伸出/缩回气缸、加工（冲压）气缸以及相应的传感器、电磁阀构成，如图2所示。
图2本站的功能是完成一个对工件的冲压加工过程，流程如下：搬运站机械手把工件运送到物料台上→物料检测传感器检测到工件→机械手指夹紧工件→物料台回到加工区域冲压气缸的下方→冲压气缸向下伸出冲压工件→完成冲压动作后向上缩回→冲压气缸缩回到位→物料台重新伸出→到位后机械手指松开→搬运站机械手伸出并夹紧工件，将其运送往装配站。
⑶装配站装配站主要有供料单元、旋转送料单元、机械手装配单元、放料台以及相应的传感器、电磁阀构成，如图3所示。
图3本站功能是完成上盖工序，即把黑色或白色两种小圆柱工件嵌入到大工件中的装配过程。
当搬运站的机械手把工件运送到装配站物料台上时，顶料气缸伸出顶住供料单元倒数第二个工件；挡料气缸缩回，使料槽中最底层的小圆柱工件落到旋转供料台上，然后旋转供料单元顺时针旋转180度（右旋），到位后装配机械手按下降气动手爪→抓取小圆柱→手爪提升→手臂伸出→手爪下降→手爪松开的动作顺序，把小园柱工件顺利装入大工件中，机械手装配单元复位的同时，旋转送料单元逆时针旋转180度（左旋）回到原位，搬运站机械手伸出并抓取该工件，并将其运送往物料分解站。
焊后三合一设备流程
焊后三合一设备流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 设备检查在进行任何操作之前，确保三合一设备（通常包括焊接机、切割机和打磨机）处于良好的工作状态。
滚焊机调压轮H62黄铜极片13工步级进模设计
弯后翻边的办法成形，针对贴紧的 180°折弯成形，分散为 4 个工位进行成形；针对带一定间
距的 180°折弯 E 的成形，分散为 2 个工位进行折弯成形，先通过凸模将板料筋条进行圆弧
预弯，然后再使用 2 个滑块进行挤压弯曲成形。模具成形工艺设计合理，模具结构简单实
用，较好地实现了制件的自动化生产。
制件采用连续模进行冲裁成形的工艺难点有以
下几处：
（1）基板上的 4 个孔与折弯脚上的孔虽然都是同
件的设置在空间上相互钳制，需要合理地处理这 6 个
折弯脚的工艺顺序。6 个折弯还需考虑折弯后的回弹
（b）
b——制件背面三维图
《模具制造》2023 年第 9 期
3.1
的折弯方向与其余 4 个不同，且为垂直状态，折弯成形
·冲 模 技 术·
滚焊机调压轮 H62 黄铜极片 13 工步级进模设计*
刘红燕 1，
肖国华 2，王东钢 2，汪哲能 1，
贺玉强 3
（1.湖南财经工业职业技术学院机电工程系，湖南衡阳
2.浙江工商职业技术学院，浙江宁波
3.衡阳华菱连轧管有限公司，湖南衡阳
421002；
315000；
421001）
【摘要】针对滚焊机调压轮 H62 黄铜极片批量生产的要求，设计了一副 13 工步连续级进模
cutting➝
blanking. In the die, the method of bending first and flanging later is used for the
forming of bending a feature, and the forming is divided into 4 positions for the bending of 180°
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DHY-150D三合一铜排加工机
使
用
说
明
书
◆用途及特点:
DHY-150D三合一母线加工机是引进国外先进技术，结合国内多年经验而设计开发的一种高效多功能母线加工机。
广泛用于电力，通讯，铁路，石化，船泊等行业，适合在大型车间及输配电工作的现场施工，以及配电柜和开关柜等电器制造厂使用。
对母排进行切断，冲孔，弯曲三工位加工，操作方便，节省时间，生产效率高。
◆主要结构: 本产品由带电磁阀的液压电动泵，CH-60冲孔机，CWC-150切排机，CB-150D弯排机，工作台，转换开关等部件组成。
1.液压电动泵：单相，220V，额定工作压力：70MPa.
2.CH-60冲孔机:出力31T，喉深：95mm,加工铜排最大厚度为10mm，标准配模具：Φ10.5，Φ1
3.8，Φ17.5，Φ20.5四付，另外可定做方模及长条形模具。
3.CWC-150切排机：出力：15T，加工能力：铜排150mm宽X10mm 厚。
4.CB-150D弯排机：出力：16T。
加工能力：150mm宽X10 mm厚,角度0-90度。
1.功能：切断、冲孔、平弯
2.尺寸：650mmx600mmx1100mm
3.输入电压：单相50Hz, 220V
4.额定工作油压：700kgf/cm2
5.切排机出力：15ton
6.切排能力：铜排/铝排150mmx12mm
7.冲孔机出力: 31ton
8.孔中到排边距离：95mm
9.冲孔能力-铜铝排：Φ20.5x10mm
10.冲孔模具：冲孔（Φ10.5，Φ13.8，Φ17，Φ20.5）
11.弯排机出力：20ton
12.弯曲能力：200x12mm
13.重量：170kg
详细资料见:
五合一母线加工机。
