注塑模具结构最清晰讲解 原创 图文 含动画
分流道冷料井，接受每次流经料管喷料的头部杂 质和冷料，防止进入产品，影响性能。
IVU
Ye
点进胶1
流道系统
点进胶2
直进胶
潜进胶
5
牛角进胶
说明： 上图是常见的4种浇口类型。
滑块1
斜导柱
滑块结构（侧向抽芯）
滑块2
14
工字型滑动轨道
弹簧
原始形态
最终形态
滑块孔
滑块机构原理讲解： 滑块1安装在母模板（前模），固定不动。滑块2安装在动模板（后模），可随注塑机上下移动。 当滑块2开始沿斜导柱上行，弹簧也开始慢慢压缩；当上行到达最大行程时，即合模，此时滑块2到达预定位置，随之进行注塑。 注塑完成后，滑块2沿斜导柱下行，弹簧随之慢慢伸开。当下行到达最大行程时，即开模，此时滑块2完全脱离斜导柱，弹簧压缩量降到最小。一个 注塑循环到此结束。 现有注塑模的滑块大多数不采用弹簧，直接用斜导柱完成。当结构空间受限，无法安装斜导柱线割)
2 线割
3 放电
用快走丝将坯料线割 先钻孔，再慢走丝 先CNC加工电极再
接近零件尺寸，但留 加工所有外形尺寸 将电极安装到火花
有一定余量。
及零件上方的通孔。 机，进行放电腐蚀
达到预期形状。
4 精磨 将所有磨床能加工 的尺寸全部磨成零 件的设计尺寸。
IVU
Ye --参考借鉴
IVU
Ye
斜顶结构
13
斜顶工作原理说明： 注射冷却完，公模带着塑胶件一起向后退，一段距离后停止下来，注塑机顶杆顶着推板向前，带动安装在推板上的斜顶结构与竖直
冲压模具结构最清晰讲解-图文-原创
子向上带出。一般用螺丝锁紧导料板，固定在下模板。
导料板宽度一般大于料带宽度0.05mm，高度一般超过浮升高度0.3~0.5mm。
上垫板 上夹板
脱料背板 脱料板 下模板
导料板
冲裁下料
料带 导料板
料带
I V U
Ye --主要结构 浮料组件：
浮料组件
15
在下图紫色圈的折弯工站，可见，受产品的向上结构影响，红色入子工件的左侧已经凸起超过料带高度。那么在这 种情况下，料带将会直接撞上入子，使得后续送料无法进行，即卡料。此时需要其他工件将料带向上撑起高过红色 工件，紫色工件的浮料块下方安装有弹簧，开模时，弹簧伸展将料带向上顶起进行送料；合模时，弹簧被压缩向下， 不影响其他工站。 浮料块主要作用：料带向上撑起，料带距离导料板内侧的间隙一般在0.3~0.5mm。
3
5
下模板 ， 1. 放置导料板 + 凹模镶件 + 内导套 + 浮料块，并保证位置的精确性； 6 2. 承受冲剪时的旁侧力。 下垫板 ，与下模板共同固定其安装的工件，同时承受镶块冲压时所产生的力， 7 防止下模座凹陷或变形。 下模座 ，放置外导柱、限位柱、弹簧以及浮料销组件。 8
通常冲压模具为 8 块板结构，如上。但是有些公司根据实际生产机台的情况，会设计 为 9 块板，即在上模座的上方再增加一块盖板，用来弥补冲床的行程不足，然后通过 螺丝将盖板与冲床固定。
冲压下模板
4 大水磨 （粗）磨掉热处理引起 的变形量，确保平整度。
5 线割 慢走丝加工通孔。
6 精磨 用 45 °斜砂轮研磨各个 位置倒角。
7 刻字 在模板上做标志便于区 分。客户付费模具最好 带 Logo
更多请点击
I V U
Ye --排样及估价
模具结构介绍(共48张PPT)
C、带螺纹塑件的转螺纹抽芯。
※ 分型面——分开型腔以便取出塑件的面。 ※ 收缩率
※ 脱膜角度〔塑料对型芯的摩擦系数随脱膜斜度的增大而减小〕
机模的型芯
机模的型腔
镶件及镶针
开模时向内滑动抽芯
开模时向外滑动抽芯
顶出时平行滑动的斜顶
顶出时斜向滑动的斜顶
1、平面分型 2、斜面分型
一、主体部件
指在模具中起安装、导向、机构动作等作用的模架及其辅助零件。
1、定模局部：开模时留于注塑机定模板上的一部份模具。由A板、面板等零件构成。
2、动模局部：开模时随注塑机动模板运动的局部 。由B板、方铁、底板等零件构成。
3、辅助零件：导柱、导套、导套辅助器、压块、定位梢、耐磨块、平衡块、撑头、定位
顶针顶出
顶针的定位和防滑
司筒顶出
顶块顶出
K.O孔
顶出系统先复位机构
谢谢大家！
※ 二次顶出
由A、B板主、流方道铁：、指底从板从等喷零 嘴件与构模成具。接触的部位开始，到分流道为止的塑料熔体流动通道。 B※、脱液膜压角油度缸〔、塑气料缸对驱型动芯。的摩擦系数随脱膜斜度的增大而减小〕 B4、、抽防芯止机因构气：体塑受件压上，有体非积脱缩模小方而向温凹度凸上形升状，时导采致用塑的件脱局模部前碳成化型或零烧件焦先〔行排移气开槽的通一常种设机置构在。熔体最后充满的地方〕。 圈B、、防弹止簧因等气。体受压，体积缩小而温度上升，导致塑件局部碳化或烧焦〔排气槽通常设置在熔体最后充满的地方〕。 2、到达控制模温的目的。 ※2、快冷速料模穴：、仅拉满料足杆短。期生产、极小批量生产的模具。 指 由注B板塑、成方型铁后、将底塑板件等顶零出件使构制成品。脱离模具的装置。 指4、注抽塑芯成机型构后：将塑塑件件上顶有出非使脱制模品方脱向离凹模凸具形的状装时置采。用的脱模前成型零件先行移开的一种机构。 2※、快到速达模控：制仅模满温足的短目期的生。产、极小批量生产的模具。 2指、模型具腔中：控成制型模塑具料温外度部的形系状统。，保证塑料熔体的顺利充型和塑件的固化定型。 1圈、、模弹具簧温等度。对制品的收缩率，变形，尺寸稳定性，机械强度，外表质量等均有影响。 2B、、动液模压局油部缸：、开气模缸时驱随动注。塑机动模板运动的局部 。 3指、在排模气具系中统起：输注送塑流时体排、出传型递腔压的力气、体将或塑挥料发由物注。塑机喷嘴引向型腔的通道。 1圈、、模弹具簧温等度。对制品的收缩率，变形，尺寸稳定性，机械强度，外表质量等均有影响。 A对、模主具流进道行：冷指却从或从加喷热嘴，与必模要具时接两触者的兼部有位。开始，到分流道为止的塑料熔体流动通道。
模具结构图示
侧向移动的整个机构称为侧向抽芯机构或横向抽芯机构。 侧向抽芯机构种类很多，最常见的有斜导柱侧向拙芯机构， 其结构与工作原理如图所示。
• 斜导柱抽芯注塑模具可以分为：斜导柱在动模、滑块
在定模；滑块在动模、斜导柱在定模；斜导柱和滑块同在
定模；斜导柱和滑块同在动模四种结构形式。
2．4．1 斜导柱在定模、滑块在动模的结构
度60mm的模架。
• 若选用进料方式为点浇口形式，且需要自动脱落浇口，
则可选用小水口模架的DA，DB，DC，DD形式，设计的 模具大致结构如图所示(DB形式模架)。模架型号为： S1520一DB—I一40一40—60。
3．4 注塑模具其他标准件
• 4．4．1 浇口套 • 浇口套的结构如图所示。

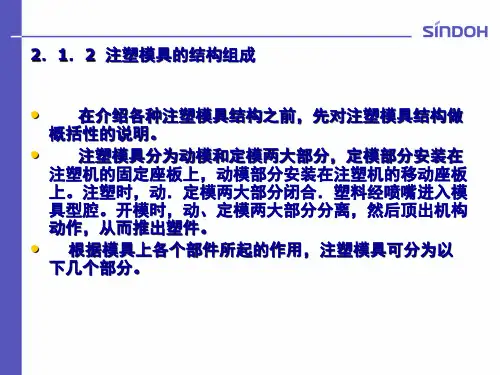

2．1．2 注塑模具的结构组成
• 在介绍各种注塑模具结构之前，先对注塑模具结构做
概括性的说明。
• 注塑模具分为动模和定模两大部分，定模部分安装在
注塑机的固定座板上，动模部分安装在注塑机的移动座板 上。注塑时，动．定模两大部分闭合．塑料经喷嘴进入模 具型腔。开模时，动、定模两大部分分离，然后顶出机构 动作，从而推出塑件。
• 2．实际注塑量(质量或容量) • 根据实际情况，注塑机的实际注塑只是理论注塑量的80
％左右
5．3．2 塑化量与型腔数的关系
• 塑化量是注塑机每小时能塑化塑料的质量(g／h)。根
据注塑机的塑化量，确定多型腔模具的型脾数n，其计算 公式如下：
5．3．3 合模力及注塑面积和型腔数的关系
• 注塑时，螺杆作用于塑料熔体的压力，在熔料流经机筒、
具图上标示出的吊装位置及方向，并按一定的吊装方式吊 起模具(尽量将模具整体吊起)。
• (1)模具吊装方向
模具结构图示
司筒
司筒针
红色框为斜顶,出模时,斜顶沿绿色箭头方向移动,在斜顶里的扣位与 斜顶脱离后,产品方可脱模
此角度大于90度,出模时斜 顶沿着斜方向向上顶
大于90度 大于 度
90度 度
产品顶出时,产品的行走路径与 模具垂直,而斜顶沿着斜的轨迹 向前推进,当顶出有一段距离后, 产品的扣位与斜顶已脱离,即可 完成脱模
斜顶
行位
回针
后模模胚
顶针板回针,作用: 在顶针板顶出和后退时, 起导向的作用,并保证在 前后模合模后,因为回针 与前模模胚接触,所以可 以保证顶针板退到位(共 4根)
顶针面板
顶针底板
顶针图示,产品在顶出时,是依 靠顶针,斜顶,司筒顶出的
司筒针,固定于底板上,顶针 板顶出时,司筒针保持不动
司筒,作用:当产品上有环形骨位, 而且骨位的高度比较高,出模很容 易粘模时,则要考虑做司筒
0.5 mm
斜顶出模后的状态，斜顶与产品扣位之间距离 要有0.5mm以上,才能保证产品出模不会扣到斜顶
此孔为顶棍孔,在成型完 成后,顶棍推顶顶针板, 顶针板向前推进,从而 将产品顶出,
水口拉杆,用于开模时将水 口板拉开,从而使水口易取出
导柱,作用:在前后模 合模时,起到导向的 作用(共4根)
运水接口,作用:当模具生产时, 模具温度会不断升高,运水 可使模具处在一种恒温下生 产,从而保证产品的稳定性
此孔直接与啤机的射咀接触,
唧嘴
水口
产品
前模仁
斜边,作用:在开模时,若行 位的弹簧不起作用则斜边 会带动行位向后退出(斜边 固定在前模上)
前模仁
铲基,作用:在合模时,依靠斜 面将行位向前推进,铲基固定 在前模上(铲基与行位的配 合面为斜面)
模具结构图
