电阻应变式称重传感器基础知识

1.电阻应变式称重传感器等工作原理

2.称重传感器常用技术参数

3.称重传感器选用的一般规则

4.使用称重传感器注意事项

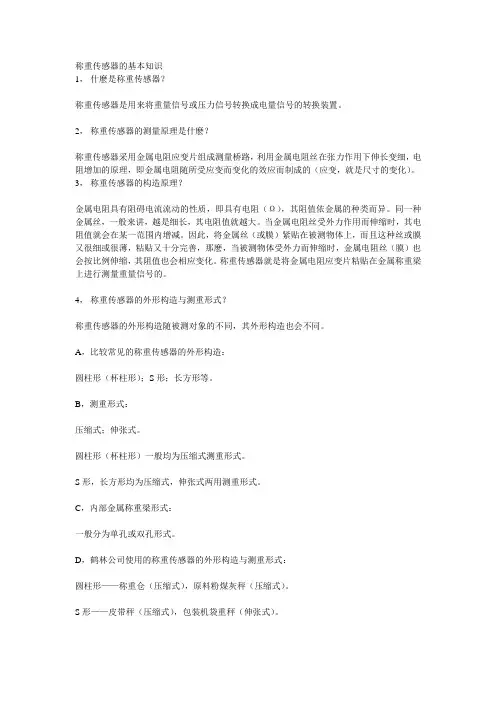

1.电阻应变式称重传感器等工作原理

电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。

一、电阻应变片

电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。

设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R：

R = ρL/S（Ω）（2—1）

当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。

对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）

用式（2--1）去除式（2--2）得到

ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3）

另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以

ΔS/S = 2Δr/r （2—4）

从材料力学我们知道

Δr/r = -μΔL/L （2—5）

其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。

把式（2—4）（2—5）代入（2--3），有

ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L

=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L

= K *ΔL/L （2--6）

其中

K = 1 + 2μ +（Δρ/ρ）/（ΔL/L）（２--７）

式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。

需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7—3. 6之间；其次K值是一个无因次量，即它没有量纲。

在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便

常常把它的百万分之一作为单位，记作με。这样，式（２--６）常写作：

ΔR/R = Kε (2—8)

二、弹性体

弹性体是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力产生反作用力，达到相对静平衡；其次，它要产生一个高品质的应变场（区），使粘贴在此区的电阻应变片比较理想的完成应变棗电信号的转换任务。

以托利多公司的SB系列称重传感器的弹性体为例，来介绍一下其中的应力分布。设有一带有肓孔的长方体悬臂梁。

肓孔底部中心是承受纯剪应力，但其上、下部分将会出现拉伸和压缩应力。主应力方向一为拉神，一为压缩，若把应变片贴在这里，则应变片上半部将受拉伸而阻值增加，而应变片的下半部将受压缩，阻值减少。下面列出肓孔底部中心点的应变表达式，而不再推导。

ε= （3Q（1+μ）/2Eb）*（B（H2-h2）+bh2）/ （B（H3-h3）+bh3）（2--9）其中：Q--截面上的剪力；E--扬氏模量：μ—泊松系数；B、b、H、h—为梁的几何尺寸。

需要说明的是，上面分析的应力状态均是“局部”情况，而应变片实际感受的是“平均”状态。

三、检测电路

检测电路的功能是把电阻应变片的电阻变化转变为电压输出。因为惠斯登电桥具有很多优点，如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较方便的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。

因为全桥式等臂电桥的灵敏度最高，各臂参数一致，各种干扰的影响容易相互抵销，所以称重传感器均采用全桥式等臂电桥。

2．称重传感器常用技术参数

一、用分项指标表示法在介绍称重传感器技术参数时，传统的方法是采用分项指标，其优点是物理意义明确，沿用多年，熟悉的人较多。我们现在列出其主要项目如下：

*额定容量生产厂家给出的称量范围的上限值。

*额定输出（灵敏度）加额定载荷时和无载荷时，传感器输出信号的差值。由于称重传感器的输出信号与所加的激励电压有关，所以额定输出的单位以mV/V来表示。并称之为灵敏度。

*灵敏度允差传感器的实际稳定输出与对应的标称额定输出之差对该标称额定

输出的百分比。例如，某称重传感器的实际额定输出为2.002mV/V，与之相适应的标准额定输出则为2mV/V，则其灵敏度允差为：（（2．002 –2。000）/2.000）*100% = 0.1%

*非线性由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实

测曲线之间最大偏差对于额定输出值的百分比。

*滞后允差从无载荷逐渐加载到额定载荷然后再逐渐卸载。在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。

*重复性误差在相同的环境条件下，对传感器反复加荷到额定载荷并卸载。加荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。

*蠕变在负荷不变（一般取为额定载荷），其它测试条件也保持不变的情形下，称重传感器输出随时间的变化量对额定输出的百分比。

*零点输出在推荐电压激励下，未加载荷时传感器的输出值对额定输出的百分比。

*绝缘阻抗传感器的电路和弹性体之间的直流阻抗值。

*输入阻抗信号输出端开路，传感器未加负荷时，从电源激励输入端测得的阻抗值。

*输出阻抗电源激励输入端短路，传感器未加载荷时，从信号输出端测得的阻抗。*温度补偿范围在此温度范围内，传感器的额定输出和零平衡均经过严密补偿，从而不会超出规定的范围。

*零点温度影响环境温度的变化引起的零平衡变化。一般以温度每变化10K时，引起的零平衡变化量对额定输出的百分比来表示。

*额定输出温度影响环境温度的变化引起的额定输出变化。一般以温度每变化10K引起额定定输出的变化量额定输出的百分比来表示。

*使用温度范围传感器在此温度范围内使用其任何性能参数均不会产生永久性

有害变化

二、在《OIML60号国际建议》中采用的术语。以《OIML60号国际建议》９２年版为基础，参考《JJG669--90称重传感器检定规程》新的技术参数大致有：

*称重传感器输出被测量（质量）通过称重传感器转换而得到的可测量。

*称重传感器分度值称重传感器的测量范围被等分后其中一份的大小。

*称重传感器检定分度值（V）为了准确度分级，在称重传感器测试中采用的，以质量单位表达的称重传感器分度值。

*称重传感器最小检定分度值（Vmin）称重传感器测量范围可以被分度的最小检定分度值勤。

*最小静负荷（Fsmin）可以施加于称重传感器而不会超出最大允许误差的质量的最小值。

*最大称量可以施加于称重传感器而不会超出最大允许误差的质量的最大值。

*非线性（L）称重传感器进程校准曲线与理论直线的偏差。
