金属管浮子流量计说明书金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。
全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。
具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。
累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。
广泛应用于，石油、化工、发电、制药、食品、水处理等。
复杂，恶劣环境条件，及各种介质条件的流量测量过程中工作原理金属管浮子流量计金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。
此时浮子与孔板（或锥管）间的流通环隙面积保持一定。
环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量[1]的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。
这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
特点金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小，检测范围大，使用方便等特点。
它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
测量部分特点：1、坚固的全金属结构设计型浮子流量计；2、采用独立概念设计的测量管指示3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；4、低压力损失设计；5、短行程、小型结构设计、仪表总高度250 ；6、磁性耦合结构确保数据传输、信号更加稳定；7、保温或伴热夹套；8、垂直、水平、各种安装方式更适合不同使用场合；9适用于小口径和低流速介质流量测量；10、工作可靠，维护量小，寿命长；11、对于直管段要求不高；12、较宽的流量比10：1；13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光；14、单轴灵敏指示；15非接触磁耦合传动；16金属结构，适于高温、高压和强腐蚀性介质；17、可用于易燃、易爆危险场合；18、选二线制、电池、交流供电方式；19、多参数标定功能；20、带有数据恢复，数据备份及掉电保护功能具结构原理金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。
分析金属管浮子流量计使用时指针抖动的原因 流量计技术指标

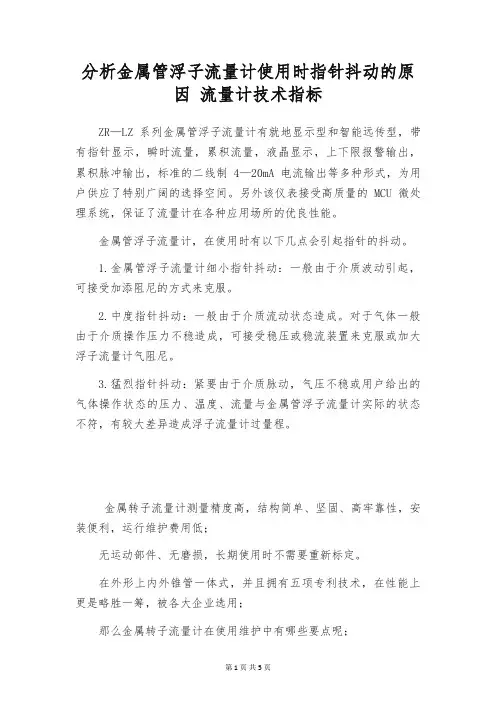

分析金属管浮子流量计使用时指针抖动的原因流量计技术指标ZR—LZ系列金属管浮子流量计有就地显示型和智能远传型，带有指针显示，瞬时流量，累积流量，液晶显示，上下限报警输出，累积脉冲输出，标准的二线制4—20mA电流输出等多种形式，为用户供应了特别广阔的选择空间。
另外该仪表接受高质量的MCU微处理系统，保证了流量计在各种应用场所的优良性能。
金属管浮子流量计，在使用时有以下几点会引起指针的抖动。
1.金属管浮子流量计细小指针抖动：一般由于介质波动引起，可接受加添阻尼的方式来克服。
2.中度指针抖动：一般由于介质流动状态造成。
对于气体一般由于介质操作压力不稳造成，可接受稳压或稳流装置来克服或加大浮子流量计气阻尼。
3.猛烈指针抖动：紧要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与金属管浮子流量计实际的状态不符，有较大差异造成浮子流量计过量程。
金属转子流量计测量精度高，结构简单、坚固、高牢靠性，安装便利，运行维护费用低；无运动部件、无磨损，长期使用时不需要重新标定。
在外形上内外锥管一体式，并且拥有五项专利技术，在性能上更是略胜一筹，被各大企业选用；那么金属转子流量计在使用维护中有哪些要点呢；1.金属管浮子流量计属于精密设备,所以在运输、安装、储存和使用过程中；必需轻拿轻放,杜绝野蛮运输,过应力安装,随地乱放现象。
确定要保证指示器和传感器的相对位置不能更改,一旦相对位置发生更改,会直接影响仪表的测量精度。
2.金属管浮子流量计通常不需进行维护和修理。
但在长期使用过程中,管道不可避开要有铁磁性物质吸附在浮子上；假如杂质过多,会将浮子卡死或影响测量精度,所以要对流量计的传感器进行清洗。
假如在流量计的入口处装有磁过滤器,也要对磁过滤器定期清洗。
清洗时必需将流量计或过滤器从管道上卸下来。
3.对电远传及带报警限位开关的流量计在使用前，打开仪表盖，按说明书正确接线。
对于报警型的旋松限位开关处的螺丝，用户依据需要设定限位报警位置，并旋紧螺丝，复原后使用。
金属管浮子流量计选型及技术参数
金属管浮子流量计选型及技术参数QHLZ系列金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点，具有耐高温、耐高压、QHLZ系列金属转子流量计有普通型和防腐蚀型.如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。
它的材质应于对应的流量计相同。
主要技术参数金属管转子流量计测量范围:水（20℃）1-200000l/h空气（20℃，0．1013MPa）0．03－4000m3/h参见流量表，特殊流量可订制安装金属管浮子流量计使用注意事项1仪表安装方向绝大部分浮子流量计必须垂直安装在无振动的管道上，不应有明显的倾斜，流体自下而上流过仪表。
浮子流量计中心线与铅垂线间夹角一般不超过5度，高精度（1.5级以上）仪表θ≤20°。
如果θ=12°则会产生1%附加误差。
仪表无严格上游直管段长度要求，但也有制造厂要求（2-5）D长度的，实际上必要性不大。
2用于污脏流体的安装应在仪表上游装过滤器。
带有磁性耦合的金属管浮子流量计用于可能含磁铁性杂质流体时，应在仪表前装磁过滤器。
要保持浮子和锥管的清洁，特别是小口径仪表，浮子洁净程度明显影响测量值。
3脉动流的安装流动本身的脉动，如拟装仪表位置的上游有往复泵或调节阀，或下游有大负荷变化等，应改换测量位置或在管道系统予以补救改进，如加装缓冲罐；若是仪表自身的振荡，如测量时气体压力过低，仪表上游阀门未全开，调节阀未装在仪表下游等原因，应针对性改进克服，或改选用有阻尼装置的仪表。
4扩大范围度的安装如果测量要求的流量范围度宽，范围度超过10时，可以在一台仪表内放两只不同形状和重量的浮子，小流量时取轻浮子读数，浮子到顶部后取重浮子读数，范围度可扩大到50-100。
5要排尽液体用仪表内气体进出口不在直线的角型金属浮子流量计，用于液体时注意外传浮子位移的引申套管内是否残留空气，必须排尽；若液体含有微小气泡流动时极易积聚在套管内，更应定时排气。
金属管浮子流量计
金属管浮子流量计采用可变面积式测量原理，适用于测量液体，
气体。
全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。
具有 0-10mA ，4-20mA 的标准模拟量信号输出和现场指示。
累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。
广泛应用于，石油、化工、发电、制药、食品、水处理等。
复杂，恶劣环境条件，及各种介质条件的流量测量过程中。
工作原理
金属管浮子流量计
金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。
此时浮子与孔板（或锥管）间的流通环隙面积保持一定。
环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。
这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
编辑本段结构原理
金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。
工作原理如图1所示，被测流体从下向上经过锥管1和浮子2形成的环隙3时，浮子上下端产生差压形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。
浮子在锥管中高度和通过的流量有对应关系。
金属管转子(浮子)流量计说明书( )
金属管转子(浮子)流量计说明书( )金属管转子(浮子)流量计说明书一、概述金属管转子(浮子)流量计是一种用于测量液体或气体流量的仪表。
其原理基于转子的旋转运动与流体流过时产生的力的平衡关系。
本说明书旨在介绍该流量计的结构、工作原理、使用方法和注意事项，以确保用户正确、安全地使用本产品。
二、产品特点1. 结构紧凑、体积小，适用于安装空间狭小的场合。
2. 采用金属管材质，具有较高的耐压和耐腐蚀能力。
3. 转子测量原理简单、可靠，适用于多种液体和气体的流量测量。
4. 可选用多种显示和输出方式，方便用户对流量数据进行监测和记录。
5. 操作简便，维护方便，使用寿命长。
三、结构及工作原理1. 结构：金属管转子(浮子)流量计包括金属管、转子、支架和显示/输出设备。
2. 工作原理：金属管转子(浮子)流量计的运作基于弹性材料的金属管，管内装置有一旋转轴固定的浮子。
当流体通过金属管时，流体对浮子产生一定的推力，使得浮子开始旋转。
通过对浮子旋转频率的测量，可以得出流体的流量数据。
四、使用方法1. 安装：a. 根据实际需要，选择合适的安装位置和方法（直立式、横式等）。
b. 确保金属管转子(浮子)流量计的进口和出口方向正确无误。
c. 确保安装时的管道无杂质和泄漏。
2. 校准：a. 在使用之前，确保对金属管转子(浮子)流量计进行校准。
b. 根据厂家提供的校准方法，使用合适的流量标准设备进行校准。
3. 使用：a. 打开流体供应，使其缓慢流入金属管转子(浮子)流量计。
b. 注意观察显示屏或输出设备上的流量数据。
c. 若需记录数据，可连接数据记录设备或导出数据到计算机等系统。
5. 维护：a. 定期清洗金属管转子(浮子)流量计，并保持其干燥。
b. 如发现故障或异常，应及时联系专业人员进行维修。
六、注意事项1. 仪表安装、校准和维护应由专业技术人员操作。
2. 使用前请阅读本说明书并按照说明进行操作，不得随意更改任何参数。
3. 避免流体中的固体颗粒进入金属管转子(浮子)流量计，以免影响其正常工作。
浮子流量计

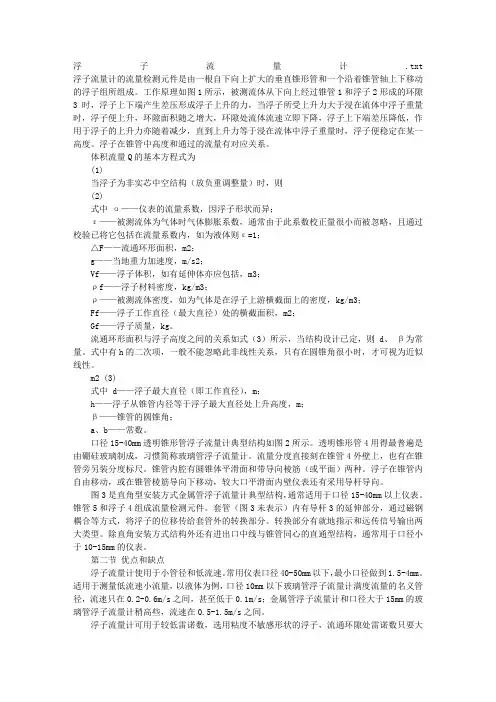

浮子流量计.txt 浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。
