生化工程第三章 空气除菌
计算题
1.试设计一台通风量为10m3/min 的棉花纤维过 滤器，过滤器使用周期为100h。空气中颗粒数 为5000个/m3,通过过滤器无菌要求为10-3。滤层
选用df=16μm ,气速Vs=0.1m/s，填充系数α =8%。 求：过滤效率η及滤层厚度L
解： 1.P=Ns/N0=10-3/(5000×10×60×100) =3.33×10-12 η=1-P=1-3.33×10-12 2) 表查得K=0.31cm-1, L＝－ln（Ns/ N0）/K
C. 扩散捕获效率：
3
1 [2(1 2X 0 /df)ln(1 2X 0 /df ) - (1 2X 0 /df) 1/(1 2X 0 /df)] 2(2.00 ln N Re )
其中：2X0/df＝[1.12×2(2-lnRe)DB /V df ]1/3
DB（微粒的扩散率）=CKT/3πμdp C－滑动系数； K－波耳兹曼常数，1.41×10－24kg.m/k； T－绝对温度(k)
当过滤效率为90％（穿透率为10 % ）时：
K＝ - lnP/L90＝-ln10% /L90＝2.303/ L90
直径16μ m的玻璃纤维的L90值 空气流速（m/s） 0.03 L90（cm） 4.05 0.15 8.50 0.30 1.52 3.05 0.38
11.70 1.53
1 2(2.00 ln N Re )
3. 过滤除菌设备（过滤除菌）
1）深层纤维介质（棉花、活性炭、 玻璃纤维）过滤器： 填充物顺序：孔板－铁丝网－ 麻布－棉花－麻布－活性炭－ 麻布－棉花－麻布－铁丝网－ 孔板
2) 平板式纤维纸过滤 器 （flat fiber paper filter）：
第三章_空气除菌
(3)、空气压缩机 作用：提供动力。 类型：往复式空压机、螺杆式和涡轮式空压机。 空压机的选用应根据空气用量，结合本地实际及空压
机的特点合理选用。
为保证连续供气，一般不提倡单台空压机。
(4)、空气贮罐 作用: 消除压缩空气的脉动.
这对往复式空压机尤为重要。涡轮式或螺杆式空压机，
由于排气是均匀而连续的，则贮罐可省去。
1.4
介质过滤除菌
1.概念：介质过滤除菌是使空气通过经无菌介质过滤层， 将空气中的微生物等颗粒阻截在介质层中，而达到除菌 目的。 2.介质过滤除菌的分类：根据介质间的孔隙分类。
常规介质过滤：是介质间孔隙大于微生物直径，故必须有一 定厚度的介质滤层才能达到过滤除菌的目的，称为常规介质 过滤。这类过滤介质有棉花、活性炭、玻璃纤维、有机合成 纤维、烧结材料（烧结金属、烧结陶瓷、烧结塑料）； 绝对过滤：介质的孔隙小于细菌，含细菌等微生物的空气通 过介质，微生物就被截留于介质上而实现过滤除菌，有时称 之为绝对过滤。绝对过滤在生物加工过程中的应用逐渐增多 ，它可以除去0.2μm左右的粒子，故可以把生物全部过滤除 去。
1 6 化学药剂灭菌法
ห้องสมุดไป่ตู้
某些化学药剂能与微生物发生反应而具有杀菌的作用。 化学药剂适于生产车间环境的灭菌，接种操作前小型器 具的灭菌等。 化学药品的灭菌使用方法，根据灭菌对象的不同有浸泡 、添加、擦拭、喷洒、气态熏蒸等。
180M3发酵罐车间
大型空气压缩机
发酵车间的空气过滤器
二、 空气预处理 空气净化系统流程图见图5—11。 习惯上把这一流程中过滤器以前的部分称为空气预处 理。主要包括采风塔、粗过滤器、空气压缩机、空气贮罐、
1. 2 加热灭菌法
第三章 空气除菌
发酵用的无菌空气需要达到得标准：
①、连续提供一定流量的压缩空气。VVM一般为0.1～2.0 m3 。 ②、空气的压强(表压)为0.2～0.4 MPa。
③、进入过滤器之前，空气的相对湿度￠≤70％。
④、进入发酵罐的空气温度可比培养温度高10—30℃。 ⑤、压缩空气的洁净度，在设计空气过滤器时，一般取失败概率为 10-3为指标。
第三章 空气过滤除菌
第一节 概 述
空气中常见微生物种类及大小 微生物 产气杆菌 蜡状芽孢杆菌 普通变形杆菌 地衣芽孢杆菌 宽/μm 1.0～1.5 1.3～2.0 0.5～1.0 0.5～0.7 长/μm 1.0～2.5 8.1～25.8 1.0～3.0 1.8～3.3
巨大芽孢杆菌
蕈状芽孢杆菌 枯草芽孢杆菌 金黄色小球菌 酵母菌 病毒 霉状分枝杆菌
列管式换热器的传热系数一般为160W／(m2· ℃)，套管
加热器的传热系数约为90W／(m2· ℃)。
由于压缩空气总管道直径都较大，因此可以把空气 加热器与空气总管道直接连接，安装在架空管架上。 加热器的安装位置应靠近空气总过滤器，其出口管 道应采取保温措施。
例5.5 上海地区7、8月份空气的相对湿度为84％，温度32℃。 空压机出口气压为 0.2 MPa(表压)，总排气量为50m3／ rain(20℃，1 atm)。求: ①、空压机出口处的空气温度相对湿度； ②、若将空气冷却到25℃，问有多少水析出?冷却器的热交 换量为多少? ③、如空气进入旋风分离器的速度为15 m/s，请设计旋风分 离器的直径； ④、若采用标准型丝网，k＝0.107，求丝网除沫器的直径；
热面积：
Q m3 A= KD t m
5-39
如考虑到热损失，选用换热器时，可将换热面积 放大15％～20％。

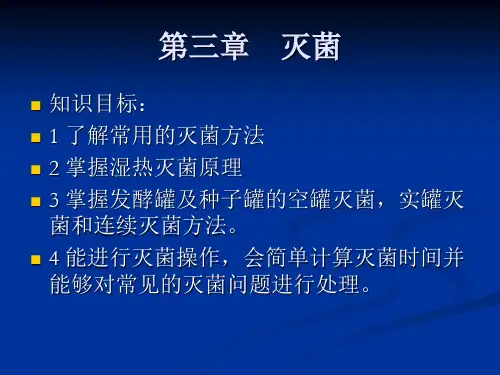

3第三章-灭菌
SO~做好灭菌工作非常重要。
第一节 灭菌的原理和方法
一、常用的灭菌方法 1 化学物质灭菌 内容：苯酚、高锰酸钾、新洁尔灭、过氧乙酸、
漂白粉等化学药剂易于微生物细胞中的某些成分 发生化学反应，使蛋白质变性、酶类失活、细胞 膜透性发生改变等，导致微生物死亡。 特点：化学物质灭菌法比较适于生产环境或小型 器具的灭菌，可采用浸泡、添加、擦拭、喷洒、 气态熏蒸等方式进行。可用于无法用加热方法灭 菌的物品。 注意：由于培养基中蛋白质等营养物质也容易与 上述化学药剂发生反应，且药物加入培养基后很 难去除，因此化学物质不适于培养基的灭菌。
待灭菌的培养基原料介待灭菌的培养基原料介质用泵打入喷射加热器质用泵打入喷射加热器加热蒸汽以较高的速度加热蒸汽以较高的速度从喷嘴喷出借高速流体从喷嘴喷出借高速流体的抽吸作用与培养基的抽吸作用与培养基直接混合加热升温至预定灭直接混合加热升温至预定灭菌温度菌温度140140后进后进入管式维持器保温一段时间入管式维持器保温一段时间23min23min进行灭菌
相对热阻 1.0
3 000 000 2~10 1~5
如上图示，细菌芽孢较其他类型的微生物对湿热的 热阻大得多。因此，在设计灭菌操作时常以能否杀 死热阻大的细菌芽孢为指标，只有杀死了芽孢，才 可认为是彻底灭菌。
UV指紫外线灭菌
2 微生物的热死规律
热死：微生物的热死是指微生物受热失 活。
研究表明，在一定温度下微生物的热死 遵循分子反应速度理论。在微生物受热 失活的过程中，微生物不断地被杀死， 活菌数不断减少，其死亡速率与任何瞬 间残存的活菌数成正比。这就是“对数 残留定律”，可用下式表示：
4①--B热空气灭菌
内容：利用干热空气在一定设备内对各种 用具、物品进行杀菌。160~170℃ 1~1.5h （电热干燥箱）
第一节 灭菌的原理和方法
一、常用的灭菌方法 1 化学物质灭菌 内容：苯酚、高锰酸钾、新洁尔灭、过氧乙酸、
漂白粉等化学药剂易于微生物细胞中的某些成分 发生化学反应，使蛋白质变性、酶类失活、细胞 膜透性发生改变等，导致微生物死亡。 特点：化学物质灭菌法比较适于生产环境或小型 器具的灭菌，可采用浸泡、添加、擦拭、喷洒、 气态熏蒸等方式进行。可用于无法用加热方法灭 菌的物品。 注意：由于培养基中蛋白质等营养物质也容易与 上述化学药剂发生反应，且药物加入培养基后很 难去除，因此化学物质不适于培养基的灭菌。
待灭菌的培养基原料介待灭菌的培养基原料介质用泵打入喷射加热器质用泵打入喷射加热器加热蒸汽以较高的速度加热蒸汽以较高的速度从喷嘴喷出借高速流体从喷嘴喷出借高速流体的抽吸作用与培养基的抽吸作用与培养基直接混合加热升温至预定灭直接混合加热升温至预定灭菌温度菌温度140140后进后进入管式维持器保温一段时间入管式维持器保温一段时间23min23min进行灭菌
相对热阻 1.0
3 000 000 2~10 1~5
如上图示，细菌芽孢较其他类型的微生物对湿热的 热阻大得多。因此，在设计灭菌操作时常以能否杀 死热阻大的细菌芽孢为指标，只有杀死了芽孢，才 可认为是彻底灭菌。
UV指紫外线灭菌
2 微生物的热死规律
热死：微生物的热死是指微生物受热失 活。
研究表明，在一定温度下微生物的热死 遵循分子反应速度理论。在微生物受热 失活的过程中，微生物不断地被杀死， 活菌数不断减少，其死亡速率与任何瞬 间残存的活菌数成正比。这就是“对数 残留定律”，可用下式表示：
4①--B热空气灭菌
内容：利用干热空气在一定设备内对各种 用具、物品进行杀菌。160~170℃ 1~1.5h （电热干燥箱）
第三节 空气的除菌流程
三.空气过滤原理与计算
5、静电吸附作用 原理：
悬浮在气流中的颗粒大多带有不同的电荷，在随 气流的运动过程中，这些带电颗粒受到带异性电荷 的介质吸引，而被黏附下来。
单纤维的捕集颗粒的总效率η： η＝η1＋ η2＋ η3
三.空气过滤原理与计算 除菌效果随气速的变化规律
3-5
图3-5揭示了惯性冲击、拦截及布朗扩散三因 素对除菌的综合效果，除菌效果随气速的变化出 现一个最低点.
• 粗过滤器：除去空气中较大的尘埃颗粒 • 冷却：将压缩后的高温空气降温，以免影响过滤性能 • 除油除水：保护空气过滤器，保障过滤性能。
一 空气的预处理过程
（三）压缩过程中温度的变化
在绝热压缩过程中，气体受压缩后的温度与被
压缩的程度有关：
k −1
T2
=
⎛ T1⎜
P2
⎟⎞
k
⎝ P1 ⎠
T1、T2 ：空气受压缩前后的绝对温度，(K)
将90％的微粒过滤除去，只需很薄的滤层。
L90越小，K越大，表示介质的过滤性能越好。在实际生
产中，常用L90代表各种过滤介质的性能。
三.空气过滤原理与计算
空气过滤器的计算：
培养罐内装培养液体积为20m3，通气量为10m3/min，培 养时间为100hr，过滤介质用直径为16µm的玻璃纤维，气 流速度为1.5m/s，已知每m3空气含有200个杂菌，过滤常数 K=0.667cm-1。计算过滤器的尺寸。
进入滤层的微粒数N0与穿透滤层的微粒数N的
比值的对数，是滤层厚度 L的函数。
三.空气过滤原理与计算
K’（K）—— 过滤常数
与纤维种类、直径、填充密度、气流速度有 关，一般选择特定的实验条件，以实验方法求 得。
第三章 空气除菌设备
这样，压缩机的耐热性能要提高，零部 件采用耐热材料加工。
3、静电除菌
除尘效果在85%-99%间，空气压头损失 小、设备不大，能耗低。对很小的微粒除 尘效率较低。
工作原理：利用静电引力吸附带电粒子而 达到除菌除尘目的。
装置分电离区和捕集区：
电离区：放电线接上10KV的直流电压，形 成电位梯度很强的不均匀电场。
捕集区：高压电极板上加5KV的直流电压， 形成均匀电场，带正电粒子向负极板移动。
4、过滤除菌
采用定期灭菌的过滤介质来阻截流过空 气所含的微生物，而取得无菌空气。 过滤方法可分为深层过滤和绝对过滤。
深层过滤：过滤介质材料的直径及所形 成的网格大于微粒的直径，过滤机理比较 复杂；所用的介质材料有：棉花、活性炭、 玻璃纤维、有机合成纤维。
绝对过滤：过滤介质材料的直径及网格 小于微粒的直径，将微粒绝对的阻截在介 质上。所用介质有：烧结材料和微孔滤膜。
二 深层过滤除菌机理
微粒随气流通过滤层时，滤层纤维所形 成的网格阻碍气流直线前进，使气流出现 无数次改变运动速度和运动方向，绕过纤 维前进，引起微粒对滤层纤维产生惯性冲 击、阻拦、重力沉降、布朗扩散、静电吸 附等作用而把微粒滞留在纤维表面上。
空气从筒身中部切线进入，水雾油雾从 排污管排出，空气经缓冲层和过滤层后由 顶盖排出。
过滤孔板用顶盖法兰压紧，周边用橡胶 圈密封。
过滤器的直径D=（4V/πVS）0.5 V—空气体积流量（m3/s） VS—空气流速（m/s）
3、管式过滤器： 当设备直径相同时，管式过滤器比平板
式过滤器的过滤面积大得多。
特点：安装、拆卸方便，结构紧凑、占 地面积小。
第二节 过滤除菌流程
一 空气除菌流程的要求
空气除菌流程是根据生产对无菌空气的 要求，当地环境的空气条件，除菌设备的 特性决定的。
3、静电除菌
除尘效果在85%-99%间，空气压头损失 小、设备不大，能耗低。对很小的微粒除 尘效率较低。
工作原理：利用静电引力吸附带电粒子而 达到除菌除尘目的。
装置分电离区和捕集区：
电离区：放电线接上10KV的直流电压，形 成电位梯度很强的不均匀电场。
捕集区：高压电极板上加5KV的直流电压， 形成均匀电场，带正电粒子向负极板移动。
4、过滤除菌
采用定期灭菌的过滤介质来阻截流过空 气所含的微生物，而取得无菌空气。 过滤方法可分为深层过滤和绝对过滤。
深层过滤：过滤介质材料的直径及所形 成的网格大于微粒的直径，过滤机理比较 复杂；所用的介质材料有：棉花、活性炭、 玻璃纤维、有机合成纤维。
绝对过滤：过滤介质材料的直径及网格 小于微粒的直径，将微粒绝对的阻截在介 质上。所用介质有：烧结材料和微孔滤膜。
二 深层过滤除菌机理
微粒随气流通过滤层时，滤层纤维所形 成的网格阻碍气流直线前进，使气流出现 无数次改变运动速度和运动方向，绕过纤 维前进，引起微粒对滤层纤维产生惯性冲 击、阻拦、重力沉降、布朗扩散、静电吸 附等作用而把微粒滞留在纤维表面上。
空气从筒身中部切线进入，水雾油雾从 排污管排出，空气经缓冲层和过滤层后由 顶盖排出。
过滤孔板用顶盖法兰压紧，周边用橡胶 圈密封。
过滤器的直径D=（4V/πVS）0.5 V—空气体积流量（m3/s） VS—空气流速（m/s）
3、管式过滤器： 当设备直径相同时，管式过滤器比平板
式过滤器的过滤面积大得多。
特点：安装、拆卸方便，结构紧凑、占 地面积小。
第二节 过滤除菌流程
一 空气除菌流程的要求
空气除菌流程是根据生产对无菌空气的 要求，当地环境的空气条件，除菌设备的 特性决定的。
发酵工程教学课件《空气除菌》
普通变性杆菌 金黄小球菌 酵母菌
病素 霉状分枝杆菌
0.5-1.0 0.5-1.0 3.0-5.0
0.0015-0.225 0.6-1.6
1.0-3.0 0.5-1.0 5.0-19.0
0.0015-0.28 1.6-13.6
空气除菌的方法
不同菌种的生长能力的强弱、生长速率的 快慢、培养周期的长短及所需培养基的组成各 不相同。因此，空气的灭菌情况应视具体情况 而定，但仍以小于0.001的染菌概率作为空气 灭菌彻底的标准，即1000次培养中允许1次由 于空中灭菌不彻底而导致染菌。适用于发酵中 大量空气灭菌何处军的方法常有三种：加热灭 菌、静电除菌、过滤除菌。
12
三、空气过滤器类型
由于被过滤空气需要以一定速率通过过滤介质， 因此，不易被有水污染，除菌效率高，阻力小， 成本低，易更换。因此，用于空气过滤的介质主 要有两大类： 一是以纤维状物（如棉花、玻璃纤维、腈纶、维 尼纶等）或颗粒状物（主要是活性炭）为介质所 构成的过滤器。 二是以微孔滤纸、纸板、滤棒构成的过滤器前所采用的 过滤介质必须在干燥条件下工作，才能保证除菌的 效率。因此，空气需要预处理，以除去油、水和较 大颗粒。除了保证除菌目的，还应选择合适的流程 以提高除菌效率。 空气过滤除菌有多种工艺流程，以下三种较 常见。
1、两级冷却、加热除菌流程
这是工艺上比较成熟的一套空气净化系统，常为发酵生产使用， 可适应各种气候条件，具体工艺流程如下图： 将高空采集的气体，经粗过滤器处较大颗粒等杂质后，经空气 压缩后使空气温度升高到120~150°C，再经两级空气冷却器降温， 经两级油水分离器出去空气中的油和水，再加热至一定温度后进入 空气过滤器进行除菌，最后获得无菌程度高，温度、压力和流量均 符合生产要求的无菌空气。
空气的除菌流程
启空气净化器。
空气净化器的维护与保养
清洁机身
定期用软布擦拭机身，保持清洁 。
检查电源线
定期检查电源线是否破损或老化 ，如有需要更换。
定期除尘
定期清理空气净化器内部灰尘， 保持性能稳定。
遵循制造商的保养建议
遵循制造商提供的保养指南，确 保空气净化器的使用寿命和性能
。
05
室内空气质量改善建议
定期开窗通风
定期开窗通风
开窗通风可以有效地改善 室内空气质量，降低细菌 和病毒的浓度。
最佳通风时间
早晨和傍晚是开窗通风的 最佳时间，此时室外的空 气质量相对较好。
通风方式
建议采用对流方式通风， 即打开窗户的同时也打开 相应的门，让空气形成对 流。
控制室内湿度与温度
控制室内湿度
湿度过高容易滋生细菌和霉菌，建议使用湿度计和除湿机来控制室内湿度。
过滤除菌的优点是简单、安全、可靠， 适用于各种环境和空气质量条件。
过滤除菌的原理是利用不同粒径的颗 粒物在通过滤材时被拦截的原理，通 常采用高效过滤器或活性炭过滤器进 行过滤除菌。
紫外线消毒
紫外线消毒是利用紫外线光波破坏细菌和病毒 等微生物的核酸，使其失去复制能力从而达到 除菌的目的。
紫外线消毒的优点是杀菌效率高、速度快，且 不会对环境造成二次污染。
生物除菌原理
生物过滤除菌
利用某些生物（如细菌、霉菌等）对 空气中的有害物质进行分解和转化， 从而达到净化空气的目的。
生物酶除菌
通过生物酶的催化作用，加速微生物 的代谢过程，使其在生长和繁殖过程 中受到抑制或死亡。
03
空气除菌的流程
过滤除菌
过滤除菌是通过物理方式将空气中的 细菌、病毒等微生物拦截在滤材表面， 从而将其从空气中去除的过程。
空气净化器的维护与保养
清洁机身
定期用软布擦拭机身，保持清洁 。
检查电源线
定期检查电源线是否破损或老化 ，如有需要更换。
定期除尘
定期清理空气净化器内部灰尘， 保持性能稳定。
遵循制造商的保养建议
遵循制造商提供的保养指南，确 保空气净化器的使用寿命和性能
。
05
室内空气质量改善建议
定期开窗通风
定期开窗通风
开窗通风可以有效地改善 室内空气质量，降低细菌 和病毒的浓度。
最佳通风时间
早晨和傍晚是开窗通风的 最佳时间，此时室外的空 气质量相对较好。
通风方式
建议采用对流方式通风， 即打开窗户的同时也打开 相应的门，让空气形成对 流。
控制室内湿度与温度
控制室内湿度
湿度过高容易滋生细菌和霉菌，建议使用湿度计和除湿机来控制室内湿度。
过滤除菌的优点是简单、安全、可靠， 适用于各种环境和空气质量条件。
过滤除菌的原理是利用不同粒径的颗 粒物在通过滤材时被拦截的原理，通 常采用高效过滤器或活性炭过滤器进 行过滤除菌。
紫外线消毒
紫外线消毒是利用紫外线光波破坏细菌和病毒 等微生物的核酸，使其失去复制能力从而达到 除菌的目的。
紫外线消毒的优点是杀菌效率高、速度快，且 不会对环境造成二次污染。
生物除菌原理
生物过滤除菌
利用某些生物（如细菌、霉菌等）对 空气中的有害物质进行分解和转化， 从而达到净化空气的目的。
生物酶除菌
通过生物酶的催化作用，加速微生物 的代谢过程，使其在生长和繁殖过程 中受到抑制或死亡。
03
空气除菌的流程
过滤除菌
过滤除菌是通过物理方式将空气中的 细菌、病毒等微生物拦截在滤材表面， 从而将其从空气中去除的过程。
第三章 空气除菌设备(1)
❖ 一、通风发酵对无菌空气的要求 ❖ 二、空气除菌的方法和杀菌机理 ❖ 三、相对过滤除菌机理
一、通风发酵对无菌空气的要求
（一）空气中微生物的分布
❖ 空气中的微生物种类以细菌和细菌芽胞较多，也有 酵母，霉菌和病毒；随水分的蒸发、物料的移动被 气流带入空气中或黏附在灰尘上而漂浮在气流中。
❖ 空气中微生物的含量和种类，随地区，季节和空气 中灰尘粒子多少，以及人们的活动情况而异。选择 良好的取风位置（如高空取风等）可以提高空气除 菌系统的除菌效率。
才能除菌，也称相对过滤。 ❖ 介质孔隙小于微生物——微生物直接被截留，也称
绝对过滤。 ❖ 空气中微生物粒子通常0.5-2 um。 ❖ 一般过滤介质的孔隙都较微生物大。
空气中常见杂菌的大小
菌种
金黄色小球菌 产气杆菌
蜡样芽孢杆菌 普通变形杆菌 地衣芽孢杆菌 枯草芽孢杆菌 巨大芽孢杆菌 霉状分枝杆菌
细胞
❖ 粗过滤器 ❖ 空气压缩机 ❖ 贮气罐 ❖ 空气冷却器 ❖ 气液分离器 ❖ 加热器
1、粗过滤器
❖ 安装在空气压缩机前的粗过滤器。
❖ 作用：捕集较大的灰尘颗粒，防止压缩机受损，同 时也可减轻总过滤器负荷。
❖ 要求：过滤效率高，阻力小，否则会增加空气压缩 机的吸入负荷和降低空气压缩机的排气量。
❖ 分类：布袋过滤、填料式过滤、油浴洗涤和水雾除 尘等。
❖ 缺点：通过空气压缩机时，可能会引起油雾污染过 滤器。
第三节 常用空气过滤器及过滤 除菌系统
❖ 无菌空气制备的整个过程包括两部分内容： ——对进入空气过滤器的空气进行预处理，达到合 适的空气状态（温度、湿度）； ——对空气进行过滤处理，以除去微生物颗粒，满 足生物细胞培养需要。
一、空气预处理设备
宽，μm
一、通风发酵对无菌空气的要求
（一）空气中微生物的分布
❖ 空气中的微生物种类以细菌和细菌芽胞较多，也有 酵母，霉菌和病毒；随水分的蒸发、物料的移动被 气流带入空气中或黏附在灰尘上而漂浮在气流中。
❖ 空气中微生物的含量和种类，随地区，季节和空气 中灰尘粒子多少，以及人们的活动情况而异。选择 良好的取风位置（如高空取风等）可以提高空气除 菌系统的除菌效率。
才能除菌，也称相对过滤。 ❖ 介质孔隙小于微生物——微生物直接被截留，也称
绝对过滤。 ❖ 空气中微生物粒子通常0.5-2 um。 ❖ 一般过滤介质的孔隙都较微生物大。
空气中常见杂菌的大小
菌种
金黄色小球菌 产气杆菌
蜡样芽孢杆菌 普通变形杆菌 地衣芽孢杆菌 枯草芽孢杆菌 巨大芽孢杆菌 霉状分枝杆菌
细胞
❖ 粗过滤器 ❖ 空气压缩机 ❖ 贮气罐 ❖ 空气冷却器 ❖ 气液分离器 ❖ 加热器
1、粗过滤器
❖ 安装在空气压缩机前的粗过滤器。
❖ 作用：捕集较大的灰尘颗粒，防止压缩机受损，同 时也可减轻总过滤器负荷。
❖ 要求：过滤效率高，阻力小，否则会增加空气压缩 机的吸入负荷和降低空气压缩机的排气量。
❖ 分类：布袋过滤、填料式过滤、油浴洗涤和水雾除 尘等。
❖ 缺点：通过空气压缩机时，可能会引起油雾污染过 滤器。
第三节 常用空气过滤器及过滤 除菌系统
❖ 无菌空气制备的整个过程包括两部分内容： ——对进入空气过滤器的空气进行预处理，达到合 适的空气状态（温度、湿度）； ——对空气进行过滤处理，以除去微生物颗粒，满 足生物细胞培养需要。
一、空气预处理设备
宽，μm
3空气除菌
进口空气中 尘埃颗粒
（＞0.3µm） ） （＞
出口空气中 尘埃颗粒
过滤效率
例1 100 000个/L 1 000 /L 例2 100 000个/L 例3 10 000个/L
1 /L 1个/L 10个/L 1个/L
99.999%（ 99.999%（高） 99.99% 99.99%（低） （
过滤效率是随滤层厚度的增加而提高的。 过滤效率是随滤层厚度的增加而提高的。 取滤床厚度中一段微小长度dL，在一定条件下， 取滤床厚度中一段微小长度 ， 在一定条件下， 通过单位厚度介质层后， 通过单位厚度介质层后，空气中微粒数的减少数 dN 与进入此介质层的杂菌量成正比： 与进入此介质层的杂菌量成正比：
（2）拦截滞留作用
当气流速度降低时， 当气流速度降低时，微粒随低速
气流慢慢靠近纤维，随主导气流绕过纤维前进， 气流慢慢靠近纤维，随主导气流绕过纤维前进，并在纤维 周边形成一层边界滞留区，在滞留区内气流速度更慢， 周边形成一层边界滞留区，在滞留区内气流速度更慢，进 入滞留区的微粒缓慢接近纤维并与之接触，由于磨擦、粘 入滞留区的微粒缓慢接近纤维并与之接触，由于磨擦、 附作用而被滞留。 附作用而被滞留。
空气除菌(Sterilization of Air) 第二节 空气除菌
一、通风发酵(Aerobic fermentation)对无菌空 通风发酵 对无菌空 气的要求 1.空气中微生物的分布 空气中含菌量随环境的不同 1.空气中微生物的分布
而有很大的差异。 而有很大的差异。
2.发酵对空气无菌程度的要求 一般按染菌机率为 2.发酵对空气无菌程度的要求
2. 介质过滤效率
对数穿透定律
指被介质层捕集的微粒数与空气中原有颗粒数之比。 过滤效率：指被介质层捕集的微粒数与空气中原有颗粒数之比。
第三章_空气除菌
2、特点
省去分离设备、加热设备和加热介质 空气过滤除菌后易重被污染
空气预处理流程的选择 除菌效率达到要求（气候、环境） 设备数量、投资、运转费用和动力消耗较少 操作简便
第二节 深层过滤除菌原理
过滤除菌方法:绝对过滤和深层过滤 绝对过滤：介质的孔隙小于被滤除的尘埃或微
生物，当空气流过介质层时，空气中的尘埃和微 生物被截留在介质层的表面
空气过滤需要推动力；过滤介质要求在干 燥条件下工作，才能保证除菌效率
预处理:对进入空气过滤器的空气进行预处理，
达到合适的空气状态（压力、温度、湿度）
过滤:对空气进行过滤处理，除去微生物
一、对空气预处理的要求（空气过滤时状态）
1、加压：（0.2~0.3MPa）在发酵生产过程中，为了维持
单纤维惯性冲击捕集效率： 1 b
df
式中：b—单纤维能滞留微粒的气流宽度，m
（微粒大小、密度、气流速度、空气粘度）
df—纤维直径，m
准数：
cpd
2u
p
0
18 df
式中：c—修正系数，11.46
ρ p—微粒密度，kg/m3 dp—微粒直径，m u0—气流速度，m/s μ —空气粘度，Pa.s
同一介质，过滤效率与介质纤维直径关系很大， 介质纤维直径越小，过滤效率越高
过滤效率与介质滤层厚度、填充密度和空气流速 有关
3、对数穿透定律
四点假定：
①过滤介质每一纤维的空气流态并不因其它邻近 纤维的存在而受影响
②空气中的微粒与纤维表面接触即被吸附，不再 被气流卷起带走
③过滤效率与空气中微粒的浓度无关 ④空气中微粒在滤层中递减均匀，即每一纤维薄
两次冷却、分离、加热的空气除菌流程
第三章 空气除菌
第一节 空气的预处理，1、流程
空20-30m
空 气 贮 罐
Q，
冷 却 器
旋 风 分 离 器
冷 却 器
加 热 器
Acid/base
空气
Fresh Media Feed
Level Sensor pH Sensor
Inlet Air Flow
Antifoa Exit Gas Flow m
Q，
Agitator Sparser
第一节 空气的预处理 空气压缩、冷却、加热过程中状态参数的变化 2、空气压缩、冷却、加热过程中状态参数的变化 （1）压缩
T 2 P2 = T1 P1
K −1 K
CP = 1 .4 K= CV
绝热指数， 空气为1.4
式中T1、T2是空气压缩前后的绝对温度 P1、P2是空气压缩前后的绝对压强 CP：定压比热 CV：定容比热
η2=
NR=
1 1 1 + 2(1+ NR ) ln( + NR ) − (1+ NR） 2(2.00 − ln N Re) 1 + NR
dp df
NRe = dfuρ/μ
η2 =
1 1 1 + 2(1+ NR ) ln( + NR ) − (1+ NR） 2(2.00 − ln N Re) 1 + NR
DBM：微粒扩散系数
1 3
T：绝对温度 K：Boltzmann波尔曼常数1.41×10-24kg·m/k
C：修正系数=1+ 2λ 1.257 + 0.4 exp(− 0.55dp )
DBM = CKT/3πμdp
空气除菌3
④、超细玻璃纤维纸: 以拦截为主，直径1-1.5um，有较高过滤效率。 缺点为强度差，受温后纤维松散。只用于分过滤器。 为了增加强度，可添加： ①木浆纤维。但效率较低；
②环氧树脂；
③多层复合使用，可增加强
度，厚度0.25mm。
⑤、石棉滤板： 蓝石棉20％+80％纸将混合打浆。温强度大，过 滤效率低，耐蒸气反复杀菌。特点：不怕水，受潮 不易穿孔和折断。
⑥、烧结材料过滤介质：聚乙烯醇过滤板。 ⑦、新型过滤介质 ：微孔滤膜
（三）、膜过滤器 特点： 安装简单，可进行多次蒸汽灭菌，除菌效率基本上可达 到100%。 有二种类型：
预过滤器（颗粒污染级）
——除空气中的颗粒和尘埃以及液珠（水珠和油珠） 延长可灭过滤器的寿命 可蒸汽灭菌的无菌过滤器（细菌污染级） ——除空气中的杂菌
直接拦截 惯性撞击 扩散拦截
二、几种典型的空气过滤除菌工艺流程
1. 两级冷却、加热除菌流程
这是一个比较完善的空气除菌流程，可适应各种气候条件， 能充分分离油水，使空气达到较低的相对适度下进入过滤器， 以提高过滤效率。
特点：两次冷却、两次分离、适当加热。 优点：能提高传热系数，节约冷却用水，油水分离得比较完全。 经第一冷却器冷却后，大部分的水、油都已结成较大的雾粒 (>20μm)，且雾粒浓度较大，故适宜用旋风分离器分离。 第二冷却器使空气进一步冷却后析出较小雾粒(>1μ m)，宜采 用丝网分离器分离，这样发挥丝网能够分离较小直径的雾粒和分 离效率高的作用。 通常，第一级冷却到30-35℃，第二级冷却到20-25℃。 除水后，空气的相对湿度仍是100％，须用丝网分离器后的加 热器将空气中的相对湿度降低至50-60％，以保证过滤器的正常 运行。 尤其适用于潮湿地区，其他地区可根据当地的情况，对流程中 的设备作适当的增减。
发酵3项目三：空气除菌技术【PPT课件】
过滤除菌机理
惯性冲击作用 拦截作用 布朗扩散作用 重力沉降作用
静电吸附作用
惯性冲击作用
过滤器中的滤层交错着无数的纤维，好像层层的网格。 带有微生物的空气通过滤层时，无论顺纤维方向流动或是垂 直于纤维方向流动，仅能从纤维的间隙通过。 由于纤维交错所阻挡，使空气要不断改变运动方向和速度才 能通过滤层。
单元技能一 过滤器及过滤除菌 常见的过滤器 微孔滤膜过滤器
蔡氏过滤器
玻璃过滤器
微孔滤膜过滤器过滤除菌
单元技能二 空气过滤除菌
两级冷却、分离、加热空气除菌流程
供给发酵用的无菌空气，需要克服介质阻力、发酵液静压力和管道阻力，故一 般使用空压机。 从大气中吸入的空气常带有灰尘、沙土、细菌等；在压缩过程中，又会污染润 滑油或管道中的铁锈等杂质，在空气进入发酵罐前，必须先行冷却。 而冷却出来的油、水，又必须及时排出，严防带入空气过滤器中，否则会使过 滤介质(如棉花等)受潮，失去除菌性能，空气在进入空气过滤器前，要先经除 尘、除油、除水，再经空气过滤器除菌，制备净化空气送入发酵罐，供菌体生 长与代谢的需要。
项目三 空气除菌
单元知识一 空气过滤除菌方法及除菌机理 无菌空气的概念 发酵工业应用的“无菌空气”是指通过除菌处理使空气中 含菌量降低在一个极低的百分数，从而能控制发酵污染至 极小机会，此种空气称为“无菌空气”。 一般按染菌机率为10-3来计算，即1000次发酵周期所用的 无菌空气只允许1~2次染菌。
用以沉降大的油滴和 水滴及稳定压力
用以分离50μm以上的液 滴及部分较小的液滴。 旋风分 离器
空气贮罐
丝网除沫器
静电吸附作用
干空气对非导体的物质作相对摩擦运动时，会产生静电现象，如 一些合成纤维。悬浮在空气中的微生物大多带有不同的电荷。 有人测定，约有75％的孢子具有l~60负电荷，15％的孢子带有 5~14正电荷，其余10％则为中性，这些带电荷的微粒会被带相反 电荷的介质所吸附。 此外，表面吸附也属这个范畴，如活性炭的大部分过滤效能应是 表面吸附作用。
空气除菌原理与流程
空气除菌原理与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
