初中数学投影与视图经典测试题附答案
初一数学投影与视图试题答案及解析
初一数学投影与视图试题答案及解析1.下图所示几何体的主视图是【答案】A．【解析】从正面看易得第一层是1个长方形，第二层右边有一个圆．故选A．【考点】简单组合体的三视图．2.若几何体从正面看是圆，从左面和上面看都是长方形，则该几何体是 .【答案】圆柱【解析】几何体从正面看是圆，从左面和上面看都是长方形，符合这个条件的几何体只有圆柱．3.春蕾数学兴趣小组用一块正方形木板在阳光下做投影实验，这块正方形木板在地面上形成的投影可能是 (写出符合题意的两个图形即可)．【答案】正方形、菱形【解析】依题意知，根据三视图知识点可知，当阳光从正面投射则形成正方形或长方形投影，如果阳光从正方形对角线平行投射，则得菱形。
【考点】三视图点评：本题难度较低，主要考查学生对三视图知识点的掌握。
4.（1）用小立方块搭成的几何体，主视图和俯视图如下图，问搭成这样的几何体最多要小立方块，最少要小立方块.（2）世园会期间，西安某学校组织教师和学生参观世园会，每位教师的车费为m元，每位学生的车费为n元，学生每满100人可优惠2人的车费，如果该校七年级有教师20人，学生612人，则需要付给汽车公司的总费用为_______ 元.【答案】（1）最多8块；最少7块.（2）（20m+600n）元.【解析】最多用8个，最少7块。
俯视图的列数等于主视图的列数；每列的个数取俯视图最大的列数。
（2）（20m+600n）元【考点】整式的化简求值点评：解答本题的关键是熟练掌握在去括号时，若括号前是“-”号，把括号和括号前的“-”号去掉后，括号里各项的符号均要改变.5.如图，是由一些大小相同的小正方体组成的简单几何体从正面和上面观察到的图形.（1）若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值；（2）请你画出当n取最小值时这个几何体从左面观察到的图形.【答案】（1）n=8或9或10（2）【解析】解：（1）n=8或9或10（2）【考点】三视图点评：本题难度中等，主要考查学生对三视图的学习，考查几何体的三视图画法以及立方体中包含正方形的计算6.如图所示的几何体，从上面看所得到的图形是（）A、 B、 C、 D、【答案】C【解析】从上往下看，最上面的跟最下面的正方体重叠，所以最后呈现C选项所现图案【考点】三视图点评：三视图，是考察学生对立体几何的观察，多做此类题目，可以达到举一反三的效果7.（1）由大小相同的小立方块搭成的几何体如左图，请在右图的方格中画出该几何体的主视图和左视图.（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在（1）的情形一致，则这样的几何体最少要_______个小立方块，最多要_______个小立方块.【答案】（1）如图所示；（2）5，7【解析】（1）根据主视图是从正面看到的图形，左视图是从左面看到的图形，即可作出图形；（2）先根据俯视图可得第一层有4个，再结合左视图可得第二层的前面一排没有正方形，后面一排最少有1个正方形，最多有3个正方形.（1）如图所示：（2）由题意得这样的几何体最少要5个小立方块，最多要7个小立方块.【考点】几何体的三视图点评：本题属于基础应用题，只需学生熟练掌握几何体的三视图，即可完成.8.如图，是由四个大小相同的正方体组成的几何体，分别画出从上面和从左面看到的这个几何体的形状图。
初中数学投影与视图经典测试题附答案解析
初中数学投影与视图经典测试题附答案解析一、选择题1．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定【答案】D【解析】【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．【点睛】本题综合考查了平行投影和中心投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．2．如图所示，该几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据几何体的三视图求解即可.【详解】解：从左边看是一个矩形，中间有两条水平的虚线，故选：B．【点睛】本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键.3．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．33C．32D．62【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为12×2×2＝2，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．4．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【答案】B【解析】分析：俯视图有3列，从左到右正方形个数分别是2，1，2，并且第一行有三个正方形．详解：俯视图从左到右分别是2，1，2个正方形，并且第一行有三个正方形．故选B．点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．5．一个由圆柱和圆锥组成的几何体如图水平放置，其主(正)视图为( )A．B．C．D．【答案】A【解析】【分析】根据主视图是从几何体正面看得到的图形，认真观察实物，可得这个几何体的主视图为长方形上面一个三角形，据此即可得.【详解】观察实物，可知这个几何体的主视图为长方体上面一个三角形，只有A选项符合题意，故选A.【名师点睛】本题考查了几何体的主视图，明确几何体的主视图是从几何体的正面看得到的图形是解题的关键.6．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（）A ．48B ．57C ．66D ．48236+【答案】C【解析】【分析】 先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．7．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（ ）个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉（ ）个小正方体A．10:2B．9:2C．10:1D．9:1【答案】C【解析】【分析】由已知条件可知这个几何体由10个小正方体组成，主视图有3列，每列小正方形数目分别为3、1、2；左视图又列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，据此即可得出答案．【详解】解：这个几何体由10个小正方体组成；∵主视图有3列，每列小正方形数目分别为3、1、2；左视图有3列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，∴在保持主视图和左视图不变的情况下，只能拿掉俯视图的第2列中减少1个小正方体，因此，最多可以拿掉1个小正方体．故选：C．【点睛】本题考查的知识点是三视图，需注意被其他部分遮挡而看不见的小正方体．8．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．9．一个几何体的三视图如图所示，则该几何体的表面积是（）A．24+2πB．16+4πC．16+8πD．16+12π【答案】D【解析】【分析】根据三视图知该几何体是一个半径为2、高为4的圆柱体的纵向一半，据此求解可得．【详解】该几何体的表面积为2×12•π•22+4×4+12×2π•2×4=12π+16，故选D．【点睛】本题主要考查由三视图判断几何体，解题的关键是根据三视图得出几何体的形状及圆柱体的有关计算．10．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键.11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．13．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.14．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．15．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m）．根据三视图可以得出每顶帐篷的表面积为（）A ．6πm 2B ．9πm 2C ．12πm 2D ．18πm 2【答案】B【解析】【分析】 根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图16．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（ ）A ．B ．C ．D ．【答案】C【解析】【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C ．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．17．如图是某几何体得三视图，则这个几何体是（ ）A ．球B ．圆锥C ．圆柱D ．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形． 解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B ．18．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 【答案】C【解析】【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．19．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】主视图：从物体正面观察所得到的图形，由此观察即可得出答案.【详解】从物体正面观察可得，左边第一列有2个小正方体，第二列有1个小正方体.故答案为：A.【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．20．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )A．B．C．D．【答案】B【解析】试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小．考点：三视图．。
(典型题)初中数学九年级数学上册第五单元《投影与视图》测试题(含答案解析)
一、选择题1．在同一时刻的太阳光下，小刚的影子比小红的影子长，那么，在晚上同一路灯下（）A．不能够确定谁的影子长B．小刚的影子比小红的影子短C．小刚跟小红的影子一样长D．小刚的影子比小红的影子长2．如图是棱长为6的正方体截去棱长为3的正方体得到的几何体，这个几何体的左视图是（）A．B．C．D．3．如图，几何体由6个大小相同的正方体组成，其俯视图．．．是（）A．B．C．D．4．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数不可以是（）A．11 B．10 C．9 D．85．下列哪个图形，主视图、左视图和俯视图相同的是（）A．圆锥B．圆柱C．三棱柱D．正方体6．如图的两个几何体分别由7个和6个相同的小正方体搭成，比较两个几何体的三视图，正确的是（）A．仅主视图不同B．仅俯视图不同C．仅左视图不同D．主视图、左视图和俯视图都相同7．下列几何体是由4个相同的小正方体搭成的，其中左视图与主视图相同的是（）A．B．C．D．8．在皮影戏的表演中，要使银幕上的投影放大，下列做法中正确的是（）A．把投影灯向银幕的相反方向移动B．把剪影向投影灯方向移动C．把剪影向银幕方向移动D．把银幕向投影灯方向移动9．小明在太阳光下观察矩形木板的影子，不可能是（）A．平行四边形B．矩形C．线段D．梯形10．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．11．如图是一个由多个相同小正方体堆积而成的几何体从上面看到的形状图，图中所示数字为该位置小正方体的个数，则这个几何体从正面看到的形状图是( )A．B．C．D．12．某立体图形如图,其主视图是（）A．B．C．D．二、填空题13．如图，一个 5 ⨯ 5 ⨯ 5 的正方体，先在它的前后方向正中央开凿一个“十字形”的孔（打通），再在它的上下方向正中央也开凿一个“十字形”的孔（打通），最后在它的左右方向正中央开凿一个“十字形”的孔（打通），这样得到一个被凿空了的几何体，则凿掉部分的体积为_____.14．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积是______15．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是_____．16．如图()1表示一个正五棱柱形状的建筑物，如图()2是它的俯视图，小明站在地面上观察该建筑物，当只能看到建筑物的一个侧面时，他的活动区域有________个．17．写出图中圆锥的主视图名称________.18．长方体从正面看和从上面看所得到的图形如图所示，则这个长方体的体积是________．19．一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为，则a的值为__________.20．如图，电灯P在横杆AB的上方，AB在灯光下的影子为CD，AB∥CD，AB＝2m，CD＝6m，点P到CD的距离是3m，则P到AB的距离是__________m．三、解答题21．如图所示是由几个小立方体所组成的几何体的从上面看的形状图，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的从正面看、从左面看的图形．【答案】答案见解析【分析】直接利用俯视图结合小正方体个数得出左视图和左视图．【详解】解：由题意可得：．【点睛】此题考查几何体的三视图，熟练掌握几何体三视图的视角和图形构成是解题的关键．22．如图是由四个大小相同的小正方体搭成的一个立体图形，画出从正面，从上面，从左面三个方向看到的立体图形的形状图．【答案】见解析【分析】观察图形可知，从正面看到的图形是两层：下层3个正方形，上层1个靠中间；从左面看到的图形是2层：下层2个正方形，上层1个靠左边；从上面看到的图形是两行：后面一行3个正方形，前面一行1个正方形靠左边，据此即可画图【详解】解：如图【点睛】此题考查了从不同方向观察几何体，锻炼了学生的空间想象力和抽象思维能力．23．如图是由若干个大小相同的小正方体搭成的几何体，请画出从正面、左面、上面看到的这个几何体的形状图．【答案】图见解析．【分析】根据几何体的三视图（主视图、左视图、俯视图）的定义即可得．【详解】画图如下：【点睛】本题考查了三视图，熟练掌握三视图的画法是解题关键．24．如图是某几何体的三种形状图．（1）说出这个几何体的名称；（2）若从正面看到的形状图的长为15cm，宽为4cm；从左面看到的形状图的宽为3cm，从上面看到的形状图的最长边长为5cm，求这个几何体的所有棱长的和为多少？它的侧面积为多少？它的体积为多少？【答案】（1）直三棱柱；（2）所有棱长的和69cm，侧面积180cm2，体积90cm3【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为三棱柱；（2）这个几何体的所有棱长的和为2个3cm、2个4cm、2个5cm，3个15cm的和；三个长为15cm，宽分别为3cm、4cm、5cm的长方形的面积即是几何体的侧面积；先求出俯视图的面积，再乘高15cm，即为体积．【详解】解：（1）直三棱柱；（2）这个几何体所有棱长的和：153345269cm⨯+++⨯=．它的侧面积：（3+4+5）15⨯=180cm2；它的体积：12×3×4×15=90cm3故这个几何体的所有棱长的和为69cm，它的侧面积为180cm2，它的体积为90cm3．【点睛】此题考查从三视图判断几何体，掌握棱柱的侧面都是长方形，上下底面是几边形就是几棱柱是解决问题的关键．25．如图是一些棱长为1cm的小立方块组成的几何体．请你画出从正面看，从左面看，从上面看到的这个几何体的形状图．【答案】见解析【分析】根据三视图的定义画出图形即可．【详解】解：三视图如图所示：【点睛】本题考查作图-三视图，解题的关键是理解三视图的定义，属于中考常考题型．26．一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方体的个数．（1）请在方格纸中分别画出从正面、从左面看到的这个几何体的形状图；（2）若每个小立方体的边长为1cm，根据从三个方向看到的形状图，直接写出这个几何体的表面积为______2cm．【答案】（1）见解析；（2）24【分析】（1）由已知条件可知，从正面看有2列，每列小正方数形数目分别为2，3，从左面看有2列，每列小正方形数目分别为3，1．据此可画出图形．（2）首先确定该几何体的六个面上裸露的正方形的个数，然后确定面积即可．【详解】解：（1）如图所示．（2）该几何体的表面积为2×（3+4+5）=24；故答案为：24．【点睛】本题考查从不同方向看几何体,重点考查学生的空间想象能力,要弄清楚每个方向有几列,每列有多少个正方体．【参考答案】***试卷处理标记，请不要删除一、选择题1．A解析：A【分析】在同一路灯下由于两人所在位置不同，因此影长也不同，所以无法判断谁的影子长．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选：A．【点睛】本题综合考查了平行投影和中心投影的特点及规律，正确理解平行投影和中心投影的特点和规律是解题的关键．2．A解析：A【分析】根据几何体三视图解答．【详解】该几何体的三视图如下：主视图：左视图：俯视图：故选：A．【点睛】此题考查几何体的三视图，正确掌握几何体三视图的画法是解题的关键．3．C解析：C【分析】细心观察图中几何体中正方体摆放的位置，根据俯视图是从上面看到的图形判定则可．【详解】解：从物体上面看，底层是1个小正方形，上层是并排放4个小正方形．故选：C．【点评】本题考查了三视图的知识，俯视图是从物体上面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．4．A解析：A【分析】首先从正视图易得这个几何体共有3层，由俯视图可得第一层正方体的个数；然后再根据主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】从正面看这个几何体共有3层，由俯视图可得第一层正方体的个数是6个；由主视图可得第二层最多有正方体2个，最少有1个，第三层最多的正方体的个数是2个，最少有1个，∴这个几何体中小立方块的个数最多有：6+2+2=10个，最少有：6+1+1=8个，故选：A．【点睛】本题主要考查的是三视图判断几何体，熟练掌握几何体的三视图画法是解题的关键．5．D解析：D【分析】分别得出圆锥体、圆柱体、三棱柱、正方体的三视图的形状，再判断即可．【详解】解：圆锥的主视图、左视图都是等腰三角形，而俯视图是圆，因此选项A不符合题意；圆柱体的主视图、左视图都是矩形，而俯视图是圆形，因此选项B不符合题意；三棱柱主视图、左视图都是矩形，而俯视图是三角形，因此选项C不符合题意；正方体的三视图都是形状、大小相同的正方形，因此选项D符合题意；故选：D．【点睛】本题考查简单几何体的三视图，明确圆锥、圆柱、三棱柱、正方体的三视图的形状和大小是正确判断的前提．6．D解析：D【分析】分别画出所给两个几何体的三视图，然后比较即可得答案．【详解】第一个几何体的三视图如图所示：第二个几何体的三视图如图所示：观察可知这两个几何体的主视图、左视图和俯视图都相同，故选D．【点睛】本题考查了几何体的三视图，正确得出各几何体的三视图是解题的关键．7．B解析：B【分析】分别画出四个选项中简单组合体的三视图即可．【详解】A、左视图为，主视图为，左视图与主视图不同，故此选项不合题意；B、左视图为，主视图为，左视图与主视图相同，故此选项符合题意；C、左视图为，主视图为，左视图与主视图不同，故此选项不合题意；D、左视图为，主视图为，左视图与主视图不同，故此选项不合题意；故选B．【点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图和主视图的画法．8．B解析：B【分析】根据中心投影的特点可知：在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，据此分析判断即可．【详解】解：根据中心投影的特点可知，如图，当投影灯接近银幕时，投影会越来越大；相反当投影灯远离银幕时，投影会越来越小，故A错误；当剪影越接近银幕时，投影会越来越小；相反当剪影远离银幕时，投影会越来越大，故B 正确，C错误；当银幕接近投影灯时，投影会越来越小；当银幕远离投影灯时，投影会越来越大，故D错误．故选：B．【点睛】此题主要考查了中心投影的特点，熟练掌握中心投影的原理和特点是解题的关键．9．D解析：D【分析】根据平行投影的特点可确定矩形木板与地面平行且与光线垂直时所成的投影为矩形；当矩形木板与光线方向平行且与地面垂直时所成的投影为一条线段；除以上两种情况矩形在地面上所形成的投影均为平行四边形，据此逐一判断即可得答案.【详解】A.将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B.将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C.将矩形木框立起与地面垂直放置时，形成的影子为线段，D.∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选：D.【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．10．C解析：C【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．11．C解析：C【解析】【分析】根据俯视图可判断主视图有3列，根据数字可判断每列最多的小正方体的个数，即可得答案.【详解】由俯视图中的数字可得：主视图有3列，从左到右的最大数字分别是：3，3，2．故选C．【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方体数目为俯视图中该列小正方体数字中的最大数字．12．B解析：B【解析】【分析】找到从正面看所得到的图形即可.【详解】从物体正面看，左边1个正方形，中间2个正方形，右边2个正方形.故选B.【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，解答时学生易将三种视图混淆而错误的选其它选项.二、填空题13．49【分析】分别计算前后上下左右方向凿掉的体积然后求和即可【详解】前后方向凿掉部分的体积为5525上下方向又凿掉了522214左右方向又凿掉了5210凿掉部分的总体积为2514解析：49【分析】分别计算前后、上下、左右方向凿掉的体积，然后求和即可.【详解】前后方向凿掉部分的体积为 5 ⨯ 5 = 25 ，上下方向又凿掉了 5 ⨯ 2 + 2 ⨯ 2 = 14 ，左右方向又凿掉了5 ⨯ 2 = 10 ，∴凿掉部分的总体积为 25 + 14 + 10 = 49【点睛】本题考查不规则图形的几何体的体积，关键是找到凿掉小正方形的个数.14．3π【分析】由三视图可知：该几何体是一个圆锥其轴截面是一个高为的正三角形可计算边长为2据此即可得出表面积【详解】由三视图可知：该几何体是一个圆锥其轴截面是一个高为的正三角形∴正三角形的边长＝＝2∴圆解析：3π【分析】3为2，据此即可得出表面积．【详解】3∴正三角形的边长＝3＝2．60sin︒∴圆锥的底面圆半径是1，母线长是2，∴底面周长为2π∴侧面积为1×2π×2＝2π，∵底面积为πr2＝π，2∴全面积是3π．故填：3π．【点睛】本题考查了圆锥的计算，正确理解圆锥的侧面展开图与原来的扇形之间的关系是解决本题的关键，理解圆锥的母线长是扇形的半径，圆锥的底面圆周长是扇形的弧长．15．6cm2【分析】先根据从左面从正面看到的形状图的相关数据可得从上面看到的形状图是长为3宽为2的长方形再根据长方形的面积公式计算即可【详解】根据从左面从正面看到的形状图的相关数据可得：从上面看到的形状解析：6cm2【分析】先根据从左面、从正面看到的形状图的相关数据可得，从上面看到的形状图是长为3宽为2的长方形，再根据长方形的面积公式计算即可．【详解】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为3宽为2的长方形，则从上面看到的形状图的面积是2×3=6cm2；故答案为6cm2．【点睛】此题考查了由三视图判断几何体，关键是根据从左面、从正面看到的形状图的相关数据得出从上面看到的形状图是长为3宽为2的长方形．16．【分析】根据正五棱柱形状的建筑物它的俯视图可知当只能看到建筑物的一个侧面时正好是以正五边形其中一条边的正三角形即可得出符合要求的活动区域【详解】根据正五棱柱形状的建筑物它的俯视图可知当只能看到建筑物解析：5【分析】根据正五棱柱形状的建筑物，它的俯视图，可知当只能看到建筑物的一个侧面时，正好是以正五边形其中一条边的正三角形，即可得出符合要求的活动区域．【详解】根据正五棱柱形状的建筑物，它的俯视图，可知，当只能看到建筑物的一个侧面时，他的活动区域是以每一条正五边形的边长为以其中一条边的正三角形，∴当只能看到建筑物的一个侧面时，他的活动区域有 5个，是以每一条边构成的等边三角形．故答案为5．【点睛】此题主要考查了视点、视角与盲区，根据题意得出当只能看到建筑物的一个侧面时的盲区是以正五边形其中一条边的正三角形是解决问题的关键．17．等腰三角形【解析】主视图是指从正面看圆锥体从正面看是等腰三角形故答案为:等腰三角形解析：等腰三角形【解析】主视图是指从正面看,圆锥体从正面看是等腰三角形,故答案为:等腰三角形.18．36【解析】由图可知这个长方体的长为4宽为3高为3∴长方体的体积V=4×3×3=36故答案为36解析：36【解析】由图可知，这个长方体的长为4，宽为3，高为3，∴长方体的体积V=4×3×3=36，故答案为36.19．【解析】试题分析：本题考查三视图的有关知识解题关键是理解左视图中的a就是俯视图等边三角形的高学会用方程的思想解决问题属于中考常考题型根据左视图中的a就是俯视图等边三角形的高由此根据侧面积列出方程即可【解析】试题分析：本题考查三视图的有关知识，解题关键是理解左视图中的a就是俯视图等边三角形的高，学会用方程的思想解决问题，属于中考常考题型．根据左视图中的a就是俯视图等边三角形的高，由此根据侧面积列出方程即可解决．由题意：解得考点：由三视图判断几何体．20．1【解析】试题分析：根据AB∥CD易得△PAB∽△PCD根据相似三角形对应高之比等于对应边之比列出方程求解即可考点：1相似三角形的应用2中心投影解析：1【解析】试题分析：根据AB∥CD，易得，△PAB∽△PCD，根据相似三角形对应高之比等于对应边之比，列出方程求解即可．考点：1.相似三角形的应用.2.中心投影.三、解答题21．无22．无23．无24．无25．无26．无。
(必考题)初中数学九年级数学上册第五单元《投影与视图》测试(含答案解析)
一、选择题1．如图是由几个大小相同的小立方块搭成的几何体从上面看到的形状图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体从正面看到的形状图是（）A．B．C．D．2．如图所示，是由8个完全相同的小正方体搭成的几何体．若小正方体的棱长为1，则该几何体的表面积是（）A．16 B．30 C．32 D．343．如图，几何体由6个大小相同的正方体组成，其俯视图．．．是（）A．B．C．D．4．如图，是由一些相同的小正方形围成的立方体图形的三视图，则构成这种几何体的小正方形的个数是（）A ．4B ．6C ．9D ．125．如图，一个几何体的主视图和左视图都是边长为1的正方形，俯视图是一个圆，那么这个几何体的侧面积为（ ）A ．4π B ．2π C ．32π D ．π6．如图是由五个棱长为2的小立方块搭建而成的几何体，则它的左视图的面积是（ ）A ．3B ．4C ．12D ．167．如下图所示是由一些大小相同的小正方体构成的三种视图，那么构成这个立体图的小正方体的个数是 （ ）A ．6B ．7C ．8D ．98．如图的几何体的俯视图是（ ）A．B．C．D．9．一个密封的圆柱体容器中装了一半的水，如果将该容器水平放置如图，那么稳定后的水面形状为（）.A．B．C．D．10．下列四个几何体中，从正面看得到的平面图形是三角形的是（）A．B．C．D．11．下图是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱12．如右图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位览的小立方体的个数，则从左面乔这个几何体所得到的图形是（）A．B．C．D．二、填空题13．写出图中圆锥的主视图名称________.14．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，则x=______，y=________．15．如图，直角坐标平面内，小明站在点A（﹣10，0）处观察y轴，眼睛距地面1.5米，他的前方5米处有一堵墙DC，若墙高DC＝2米，则小明在y轴上的盲区（即OE的长度）为_____米．16．如图是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是_______.17．一个立体图形的三视图如图所示，这个立体图形的名称是__．18．如图1所示的是由8个相同的小方块组成的几何体，它的三个视图都是22的正方形若拿掉若干个小方块后，从正面和左面看到的图形如图2所示，则可以拿掉小方块的个数为_____．19．如图是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图，若组成这个几何体的小正方体的块数为n，则n的最小值与最大值的和为______．20．一个几何体，从不同方向看到的图形如图所示．拼成这个几何体的小正方体的个数为______．三、解答题21．如图，在阳光下，小玲同学测得一根长为1米的垂直地面的竹竿的影长为0.6米，同时小强同学在测量树的高度时，发现树的影子有一部分（0.2 米）落在教学楼的第一级台阶上，落在地面上的影长为4.42米，每级台阶高为0.3米．小玲说：“要是没有台阶遮挡的话，树的影子长度应该是 4.62米．”小强说：“要是没有台阶遮挡的话，树的影子长度肯定比 4.62米要长．”（1）你认为谁的说法对?并说明理由；（2）请根据小玲和小强的测量数据计算树的高度．【答案】（1）小强的说法对，理由见解析；（2）8米．【分析】（1）画出解题示意图，利用同一时刻，物高与影长成正比，计算判断即可；（2）利用同一时刻，物高与影长成正比，计算判断即可；【详解】解：（1）小强的说法对；根据题意画出图形，如图所示，根据题意，得10.6DE EH =， ∵DE=0．3米，∴0.30.60.18EH =⨯=（米）．∵GD ∥FH ，FG ∥DH ， ∴四边形DGFH 是平行四边形， ∴0.2FH DG ==米． ∵AE=4．42米，∴AF=AE+EH+FH=4．42+0．18+0．2=4．8（米）， 即要是没有台阶遮挡的话，树的影子长度是4．8米， ∴小强的说法对；（2）由（1）可知：AF=4．8米．∵10.6AB AF =， ∴8AB =米．答：树的高度为8米． 【点睛】本题考查了太阳光下的平行投影问题，准确理解影长的意义，灵活运用同一时刻，物高与影长成正比是解题的关键．22．请你画出下面几何体的主视图，左视图，俯视图．【答案】见解析． 【分析】根据三视图的概念作图即可．【详解】解：如图所示：【点睛】此题主要考查了三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看所得到的图形．23．作图题（1）如图所示的几何体是由5个相同的正方体搭成的，请画出它的三视图．（涂阴影）（2）如图是一些小正方块所搭几何体的俯视图，小正方块中的数字表示该位置的小方块的个数，请画出这个几何体的主视图和左视图：（涂阴影）【答案】（1）见解析；（2）见解析．【分析】（1）根据三视图的定义画图即可；（2）根三视图的定义再结合题意画图即可．【详解】解：（1）该立体图形的三视图如图：（2）该几何体的主视图和左视图如图：【点睛】本题考查了根据立体图形画三视图，较好的空间想象能力是解答本题的关键．24．在阳光下，小玲同学测得一根长为1米的垂直地面的竹竿的影长为0.6米，同时小强同学测量树的高度时，发现树的影子有一部分0.2米落在教学楼的第一级台阶上，落在地面上的影长为4.42米，每级台阶高为0.3米．小玲说：“要是没有台阶遮挡的话，树的影子长度应该是4.62米”；小强说：“要是没有台阶遮挡的话，树的影子长度肯定比4.62米要长”．（1）你认为小玲和小强的说法对吗？（2）请根据小玲和小强的测量数据计算树的高度；（3）要是没有台阶遮挡的话，树的影子长度是多少？【答案】（1）小玲的说法不对，小强的说法对；（2）树的高度为8米；（3）树的影子长度是4.8米．【分析】（1）根据题意可得小玲的说法不对，小强的说法对；（2）根据题意可得DEEH＝10.6，DE=0.3，EH=0.18，进而可求大树的影长AF，所以可求大树的高度；（3）结合（2）即可得树的影长．【详解】（1）小玲的说法不对，小强的说法对，理由如下（2）可得；（2）根据题意画出图形，如图所示，根据平行投影可知：DEEH＝10.6，DE＝0.3，∴EH＝0.3×0.6＝0.18，∵四边形DGFH是平行四边形，∴FH＝DG＝0.2，∵AE＝4.42，∴AF＝AE+EH+FH＝4.42+0.18+0.2＝4.8，∵ABAF ＝10.6，∴AB＝4.80.6＝8（米）．答：树的高度为8米．（3）由（2）可知：AF＝4.8（米），答：树的影子长度是4.8米．【点睛】考查了相似三角形的应用、平行投影，解题关键是掌握并运用平行投影．25．如图，某一广告墙PQ旁有两根直立的木杆AB和CD，某一时刻在太阳光下，木杆CD 的影子刚好不落在广告墙PQ上．（1）画出太阳光线CE和AB的影子BF；（2）若AB=10米，CD=6米，CD到PQ的距离DQ的长为8米，求此时木杆AB的影子BF的长．【答案】（1）如图所示，见解析；（2）木杆AB 的影长BF 是403米． 【分析】（1）连结CQ ，即为太阳光线CE ，过A 点作CE 的平行线与BQ 交于点F ，即可得到AB 的影子BF ；（2）根据在同一时刻的太阳光线下，物体高度与影子长度对应成比例可列出关系式，代入数值计算即可求得BF 的长． 【详解】解：（1）如图所示，CE 和BF 即为所求；（2）设木杆AB 的影长BF 为x 米， 由题意，得：CD DQ AB BF =，即6810x=， 解得：403x =． 答：木杆AB 的影子BF 的长为403米． 【点睛】本题考查了相似三角形的应用，理解题意并熟练运用相似三角形的性质是解题的关键．26．如图，甲、乙两个几何体是由一些棱长是1的正方体粘连在一起所构成的，这两个几何体从上面看到的形状图相同是“”请回答下列问题：（1）请分别写出粘连甲、乙两个几何体的正方体的个数．（2）甲、乙两个几何体从正面、左面、上面三个方向所看到的形状图中哪个不相同？请画出这个不同的形状图．（3）请分别求出甲、乙两个几何体的表面积．【答案】（1）见解析，甲的正方体有8个；乙的正方体有7个；（2）见解析；（3）甲几何体的表面积为：28；乙几何体的表面积为：28【分析】（1）分别利用几何的形状得出组成的个数；（2）甲的左视图从左往右3列正方形的个数依次为2，2，2；乙的左视图从左往右3列正方形的个数依次为2，1，2；（3）直接利用几何体的形状进而得出表面积．【详解】解：（1）如图所示：甲的正方体有4+4=8个；乙的正方体有4+3=7个；（2）甲、乙两个几何体的主视图相同，俯视图也相同，只有左视图不同；甲、乙两个几何体的左视图不同，如图所示：；（3）甲几何体的表面积为：14+14＝28；乙几何体的表面积为：14+1+5+8=28．【点睛】本题考查了视图的相关知识；用到的知识点是：三视图分别是从物体的正面、左面、上面看得到的平面图形．【参考答案】***试卷处理标记，请不要删除一、选择题1．C解析：C【分析】根据主视图的定义判断即可．【详解】解：这个几何体从正面看到的图形是C，故选：C．【点睛】本题考查三视图的应用，熟练掌握三视图的意义及观察方法是解题关键．2．D解析：D【分析】首先要数清这个组合体的表面是由几个正方形组成的，再乘以1个正方形的面积即可得到表面积．【详解】+6×2+2）×21=34解：这个组合几何体的表面积为：（5×2+52故选：D．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．3．C解析：C【分析】细心观察图中几何体中正方体摆放的位置，根据俯视图是从上面看到的图形判定则可．【详解】解：从物体上面看，底层是1个小正方形，上层是并排放4个小正方形．故选：C．【点评】本题考查了三视图的知识，俯视图是从物体上面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．4．D解析：D【分析】根据三视图，得出立体图形，从而得出小正方形的个数．【详解】根据三视图，可得立体图形如下，我们用俯视图添加数字的形式表示，数字表示该图形俯视图下有几个小正方形则共有：1+1+1+2+2+2+1+1+1=12故选：D【点睛】本题考查三视图，解题关键是在脑海中构建出立体图形，建议可以如本题，通过在俯视图上标数字的形式表示立体图形帮助分析．5．D解析：D【分析】这个几何体的侧面是以底面圆周长为长、圆柱体的高为宽的矩形，根据矩形的面积公式计算即可．【详解】根据三视图可得几何体为圆柱，圆柱体的侧面积=底面圆的周长⨯圆柱体的高=11ππ⨯⨯= 故答案为：D ．【点睛】本题考查了圆柱体的侧面积问题，掌握矩形的面积公式是解题的关键．6．C解析：C【分析】先确定几何体的左视图的形状，再根据图形求面积.【详解】由图知该几何体的左视图由两列构成，第一列是两个小正方块，第二列是一个小正方块，共三个小正方块，∴它的左视图的面积是23212，故选：C.【点睛】此题考查几何体的三视图，根据几何体得到三视图的图形形状是解题的关键. 7．B解析：B【解析】【分析】根据三视图，将每一层的小正方体的个数求出来相加，即可得到答案.【详解】根据三视图得：该几何体由两层小正方体构成，最底层有6个，顶层由1个，共有7个，故选：B.【点睛】此题考察正方体的构成，能够理解图形的位置关系是解题的关键.8．C解析：C【分析】安装几何体三视图进行判断即可；【详解】解：本几何体的俯视图是后排有三个，前排有两个，即答案为C.【点睛】本题主要考查了简单几何体的三视图，掌握是从物体正面、左面和上面看物体以及较好的空间思维能力是解答本题的关键.9．A解析：A【分析】根据垂直于圆柱底面的截面是矩形，可得答案．【详解】由水平面与圆柱的底面垂直，得水面的形状是长方形．故选：A．【点睛】本题考查了截几何体和认识立体图形．解题的关键是能够正确认识立体图形，明确垂直于圆柱底面的截面是长方形，平行圆柱底面的截面是圆形．10．B解析：B【分析】依次分析每个几何体的主视图，即可得到答案.【详解】A.主视图为矩形，不符合题意；B.主视图为三角形，符合题意；C.主视图为矩形，不符合题意；D.主视图为矩形，不符合题意.故选：B.【点睛】此题考查几何体的三视图，掌握每一个几何体的三视图的图形是解题关键.11．A解析：A【解析】【分析】根据图形的三视图特点，进行选择.【详解】由题意图形的三视图可判断图形为圆锥.故答案选A.【点睛】本题主要考查的是三视图的性质特征，熟练掌握三视图的性质特征是本题的解题关键. 12．D解析：D【分析】从正面看，得到从左往右2列正方形的个数依次为3， 3；从左面看得到从左往右2列正方形的个数依次为5，1，依此画出图形即可．【详解】解：由题意知：该几何体为：故从左面看为：故选D.【点睛】本题考查三视图，解题关键是得到每列正方形的具体的数目为这列正方体的最多数目．二、填空题13．等腰三角形【解析】主视图是指从正面看圆锥体从正面看是等腰三角形故答案为:等腰三角形解析：等腰三角形【解析】主视图是指从正面看,圆锥体从正面看是等腰三角形,故答案为:等腰三角形.14．1或23【分析】由俯视图可知该组合体有两行两列左边一列前一行有两个正方体结合主视图可知左边一列叠有2个正方体从而求解【详解】解:由俯视图可知该组合体有两行两列左边一列前一行有两个正方体结合主视图可知解析：1或2 3【分析】由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列叠有2个正方体,从而求解【详解】解:由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列叠有2个正方体，故x=1或2；由主视图右边一列可知，右边一列最高可以叠3个正方体，故y=3.故答案为1或2；3.15．5【详解】首先作出BM⊥EO得出△BND∽△BME即可得出再利用已知得出BNBMDN的长即可求出EM进而求出EO即可解：过点B作BM⊥EO交CD于点N∵CD∥EO∴△BND∽△BME∴∵点A（﹣10解析：5【详解】首先作出BM⊥EO，得出△BND∽△BME，即可得出BN DNBM EM=，再利用已知得出BN，BM，DN的长，即可求出EM，进而求出EO即可．解：过点B作BM⊥EO，交CD于点N，∵CD∥EO，∴△BND∽△BME，∴BN DNBM EM=，∵点A（﹣10，0），∴BM=10米，∵眼睛距地面1.5米，∴AB=CN=MO=1.5米，∵DC=2米，∴DN=2﹣1.5=0.5米，∵他的前方5米处有一堵墙DC，∴BN=5米，∴50.510EM=，∴EM=1米，∴EO=1+1.5=2.5米．故答案为2.5．16．72【解析】分析：∵由主视图得出长方体的长是6宽是2这个几何体的体积是36∴设高为h则6×2×h=36解得：h=3∴它的表面积是：2×3×2+2×6×2+3×6×2=72解析：72【解析】分析：∵由主视图得出长方体的长是6，宽是2，这个几何体的体积是36，∴设高为h，则6×2×h=36，解得：h=3．∴它的表面积是：2×3×2+2×6×2+3×6×2=72．17．正四棱柱【分析】由主视图和左视图可确定是柱体再由俯视图可确定具体形状【详解】解：由主视图和左视图可确定是柱体再由俯视图可确定是正四棱柱故答案为：正四棱柱【点睛】本题考查了由三视图还原立体图形掌握立体解析：正四棱柱．【分析】由主视图和左视图可确定是柱体，再由俯视图可确定具体形状．【详解】解：由主视图和左视图可确定是柱体，再由俯视图可确定是正四棱柱．故答案为：正四棱柱．【点睛】本题考查了由三视图还原立体图形，掌握立体图形的三视图的形状，注意解题所用的方法．18．4或5【分析】根据正面和左面看到的图形可知上面一层必须保留左后面的正方体上层其它的正方体拿掉下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体另外两个保留据解析：4或5【分析】根据正面和左面看到的图形可知，上面一层必须保留左后面的正方体，上层其它的正方体拿掉，下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体，另外两个保留，据此作答即可．【详解】解：根据题意，拿掉若干个小立方块后，从正面和左面看到的图形如图2所示，所以可拿掉的小方块的个数可为5个或4个．故答案为：4或5．【点睛】本题考查了简单组合体的三视图．主要考查学生的空间想象能力．19．26【分析】从俯视图中可以看出最底层小正方体的个数及形状由主视图可以看出每一列的最大层数和个数从而算出总的个数【详解】解：根据主视图和俯视图可知该几何体中小正方体最少分别情况如下：故n的最小值为1+解析：26【分析】从俯视图中可以看出最底层小正方体的个数及形状，由主视图可以看出每一列的最大层数和个数，从而算出总的个数【详解】解：根据主视图和俯视图可知，该几何体中小正方体最少分别情况如下：故n的最小值为1+1+1+1+3+2+1=10，该几何体中小正方体最多分别情况如下：该几何体中小正方体最大值为3+3+3+2+2+2+1=16，故最大值与最小值得和为10+16=26故答案为：26【点睛】本题主要考查了由三视图判断几何体中小正方体的个数问题，可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的可能个数．20．6【分析】根据从不同方位看到的图形的形状可知该几何体有2列2行底面有4个小正方体摆成大正方体上面至少2个小正方体放在靠前面的2个小正方体上面由此解答【详解】由题图可知该几何体第一层有4个小正方体第二解析：6【分析】根据从不同方位看到的图形的形状可知，该几何体有2列2行，底面有4个小正方体摆成大正方体，上面至少2个小正方体，放在靠前面的2个小正方体上面．由此解答．【详解】由题图可知，该几何体第一层有4个小正方体，第二层有2个小正方体，所以拼成这个几何体的小正方体的个数为6．故答案为：6.【点睛】本题主要考查从不同方向观察物体和几何体，关键注重培养学生的空间想象能力．三、解答题21．无22．无23．无24．无25．无26．无。
九年级数学投影与视图测试题(后附答案)
九年级数学投影与视图测试题（后附答案）（时限：100分钟 满分：100分）班级 ____________ 姓名 _________________ 总分 ____________________ 一、 — 题共12小题，每小题2分，共24 分）1. 平行投影中光线是（ ）A.平行的B.聚成一点的 C 不平行的D.向四面八方发散的 2. 木棒长为1.2m ,则它的正投影的长一定（）A.大于1.2mB.小于1.2mC 等于1.2mD.小于或等于 1.2m3. 如图是一根电线杆在一天中不同时刻的影长图，试按一天中时间先后顺序排列，正A.①②③④B.④①③② C ④②③① D.④③②①4.下图是一个立体图形的二视图，根据图示的数据求出这个立体图形的体积是（）6. 如图是某几何体的三视图及相关数据，则判断正确的是（C.72cmD.192cmA. a >C B. b >C C. 4a 2+ b 2= c 2D. a 2+ b 2= c 2）A.24cmAB C D7. 如图是由一些相同的小正方体构成的几何体的三视图，则这个几何体的小正方体的 个数是（9•一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底边长10.下列投影一定不会改变厶 ABC 的形状和大小的是（ ）A.中心投影B.平行投影 C 正投影。
.当厶ABC 平行投影面时的平行投影主视图 B. 5左视图 C. 6A. 4个8.将一个几何体放在桌子上，它的三视图如下，这个几何体是（俯视图D. 7个主视图A.三棱体B ∙长方体C 正方体D 球体A. 3，2√B. 2，2√C. 3, 2D. 2，311.已知一个物体由X 个相同的正方体堆成,值是（）它的主视图和左视图如图， 那么X 的最大A. 13B. 12C. 11D.1012.下面左图表示一个由相同小立方块搭成的几何体的俯视图,位置上小立方块的个数，则该几何体的主视图为（小正方形中的数字表示 ）俯视图 分别为（主视图左视图俯视图A B C D2420.如图，水平放置的长方体的底面是边长为则长方体的体积等于 __________ .2和4的矩形，它的左视图的面积为 6,、填空题：（本大题共8小题，每小题3分，共24分）13. 在①长方体、②球、③圆锥、④圆柱、⑤三棱柱这五种几何体中，其主视图、左视图、俯视图都完全相同的是 _________.（填序号）14. 由一些大小相同的小正方体组成的几何体三视图如图所示，那么，组成这个几何体的小正方体有 ____________ 块•主视图左视图 俯视图15. 正方形ABCD 的边长为3,以直线AB 为轴旋转一周，所得几何体的左视图的周长 是 ___________ .16. 如图是一个几何体的三视图，其中主视图、左视图、都是腰为13cm ,底为IOcm的等腰三角形，则这个几何体的表面积为 ____________ .17. 一个圆锥的轴截面平行于投影面， 已知圆锥的正投影是边长为a 的等边三角形，则圆锥的体积是 __________ .18. 某一时刻，身高为165cm 的小丽影长是55cm ，此时，小玲在同一地点测得旗杆的 影长为5m ,则该旗杆的高度为 ____________ m. 19. 如图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是 ________________ （把下图中正确和立体图形的序号都填在横线上）③ ④三、解答题：（本大题共52分）21. （ 7分）圆形餐桌正上方有一个灯泡 A ,灯泡A 照射到餐桌后在地面上形成阴影已知餐桌的半径为 0∙4m 、高为1m ,灯泡距地面2.5m,求地面上阴影部分的面积A22. （ 7分）一个几何体的三视图如图所示，它的俯视图为菱形，请写出该几何体的形状，并根据图中所给的数据求出它的侧面积∙23. （8分）某班一位学生要过生日了，为了筹备生日聚会，班主任准备让学生自己动 手制作生日礼帽.如图所示，是礼帽的三视图，请计算制作一个这样的生日礼帽需 要纸板的面积为多少?30cm4 20cm *一24. （ 8分）求证：一个人在两个高度相同的路灯之间行走，他前后的两个影子的长度 之和是一个定值.俯视图25. （8分）如图，花丛中有一路灯杆 AB ,在灯光下，小丽在D 点处的影长DE = 3米, 沿BD 方向行走到达 G 点，DG = 5米，这时小丽的影长 GH = 5米.如果小丽的身高 为1.7米，求路灯杆 AB 的高度（精确到0.1米）26. （ 7分）八年级美术老师在课堂上进行立体模型素描教学时，把14个棱长为10的正方体摆成如图所示的形式，然后他把露出的表面都涂上不同的颜色，求被他涂 上颜色部分的面积.27. （ 7分）观察下列由棱长为 1的小立方体摆成的图形•寻找规律，如图①中共有 1个小立方体，其中1个看得见，0个看不见；如图②共有 8个立方体，其中7个看 得见，1个看不见；如图③中，共有 27个小立方体，其中19个看得见，8个看不照此规律，请你判断第⑥个图中有多少个小立方块，有多少个看不见?③a同理BN = b -^FB.a• MB + BN = (DB + FB)=常数(定值) b-a、选择题:参考答案:1.A ;2.D ;3.B ;4.B ;5.B ;6.D ;7.B ;8.A ;9.C ; 二、填空题：10.D ; 11.C ; 12.C ;13.②；14.5; 15.18 π; 16.90 ∏cm2； 17. n ；18.15 ; 19.①、②、 ④；20.24 ;三、解答题:21.解：如图所示, DE// BC 设底面半径为 可得22.解: 23.解:0.4 =1.5=解得•••底面面积为:该几何体的形状是直四棱柱 .由三视图可知：棱柱底面菱形的对角线长分别为5•菱形的边长为-Cm5•棱柱的测面积=2× 8× 4 = 80 (cm 2)由三视图可知，该几何体是圆锥体 其中，底面直径是 20cm ,高为 30cm. 则圆锥的母线长为 圆锥的表面积为1S=1× 20 π× 4cm 、3cm ,=100 π√10 ( cm 2)•制作生日礼帽需要纸板 100 ∏√0 (cm 2).24.解：如图所示，CD EF 为路灯高度，BM 、BN 为该人前后的两个影子 AB 为该人高度,∙∙∙ AB // CDMB a DM = bMB _ a DB b-aa即MB=b-TDB.F√102+ 302= 10√∣0cm25. 解：如图所示,∙∙∙ CD// AB26. 解：从前、后、左、右看该物体均为 6个正方形，从上面看有9个正方形，所以被涂上颜色部分的面积为6 × 100 × 4+ 900= 3300.27. 解：照此规律，第⑥个图形中有 216个小立方块，有125个小立方块看不见CD 3 X BE1.7 3 x-1.7BD 1.75 x-1.7BG ②得3BD1.7 3—C C 1.7—3—2 1∙75E G15∙∙∙.∙. X ≈ 6.①5 同理BD + 55 BD + 5x-1.72。

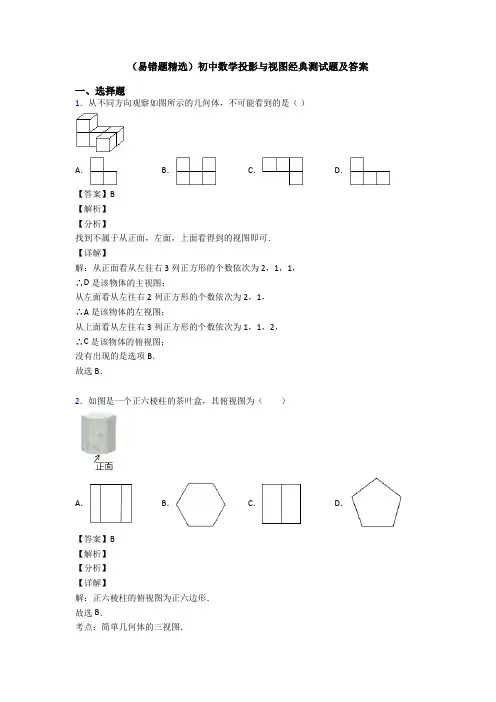

(易错题精选)初中数学投影与视图经典测试题及答案
（易错题精选）初中数学投影与视图经典测试题及答案一、选择题1．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．2．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B．C．D．【答案】B【解析】【分析】【详解】解：正六棱柱的俯视图为正六边形．故选B．考点：简单几何体的三视图．3．如图，由6个小正方体搭建而成的几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的概念，俯视图是从物体的上面向下看到的，因此可知其像是一个十字架.【详解】解：根据三视图的概念，俯视图是故选C．【点睛】考点：三视图.4．下面四个几何体中，俯视图是圆的几何体共有( )A．1个B．2个C．3个D．4个【答案】B【解析】题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.5．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．6．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键.7．一个由16个完全相同的小立方块搭成的几何体，它的主视图和左视图如图所示，其最下层放了9个小立方块，那么这个几何体的搭法共有（）种．A．8种B．9种C．10种D．11种【答案】C【解析】【分析】先根据主视图、左视图以及最下层放了9个小立方块，确定每一列最大个数分别为3,2,4，每一行最大个数分别为2,3,4，画出俯视图．进而根据总和为16，分析即可．【详解】由最下层放了9个小立方块，可得俯视图，如图所示：若a为2，则d、g可有一个为2，其余均为1，共有两种情况若b为2，则a、c、d、e、f、g均可有一个为2，其余为1，共有6种情况若c为2，则d、g可有一个为2，其余均为1，共有两种情况综上，共有26210++=种情况故选：C．【点睛】本题考查了三视图（主视图、左视图、俯视图）的概念，依据题意，正确得出俯视图是解题关键．8．一个几何体的三视图如图所示，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为（）A．6πB．8πC．10πD．12π【答案】B【解析】【分析】根据三视图得到这个几何体为圆锥，且圆锥的母线长为4，底面圆的直径为4，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式求解．【详解】这个几何体为圆锥，圆锥的母线长为4，底面圆的直径为4，所以这个几何体的侧面展开图的面积=14482ππ⨯⨯=．故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．9．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是带圆心的圆，根据图中所示数据，可求这个物体的体积为（ ）A ．πB ．3πC ．33πD ．(31)π+【答案】C【解析】【分析】 由三视图可知：该几何体是一个圆锥，其轴截面是一个高为3正三角形．求出半径，可得该几何体的体积．【详解】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个正三角形．∴正三角形的边长：32sin 60=o ， 设圆锥的底面圆半径为r ，高为h,∴r=1,h=3∴底面圆面积：2=S r ππ=底，∴该物体的体积：113h=333S ππ⨯=g 底 故答案为：C【点睛】本题是基础题，考查几何体的三视图，几何体的体积的求法，准确判断几何体的形状是解题的关键．10．下列几何体是由4个正方体搭成的，其中主视图和俯视图相同的是（ ） A ．B ．C ．D ．【答案】B【解析】【分析】分别画出从几何体的上面和正面看所得到的视图，再比较即可．【详解】A、主视图，俯视图为，故此选项错误；B、主视图为，俯视图为，故此选项正确；C、主视图为，俯视图为，故此选项错误；D、主视图为，俯视图为，故此选项错误；故选：B.【点睛】此题主要考查了简单几何体的三视图，关键是掌握所看的位置．11．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．12．下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( )A．B．C．D．【答案】C【解析】【分析】根据轴对称图形和中心对称图形的概念结合各几何体的主视图逐一进行分析即可.【详解】A、主视图是正方形，正方形是轴对称图形，也是中心对称图形，故不符合题意；B、主视图是矩形，矩形是轴对称图形，也是中心对称图形，故不符合题意；C、主视图是等腰三角形，等腰三角形是轴对称图形，不是中心对称图形，故符合题意；D、主视图是圆，圆是轴对称图形，也是中心对称图形，故不符合题意，故选C．【点睛】本题考查了立体图形的主视图，轴对称图形、中心对称图形，熟练掌握相关知识是解题的关键.13．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．14．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.15．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．16．我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A．B．C．D．【答案】A【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：．故选A．【点睛】此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．17．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．【答案】C【解析】【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．18．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．【答案】B【解析】【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】从上面看易得：有3列小正方形第1列有2个正方形，第2列有1个正方形，第3列有1个正方形．故选B．【点睛】本题考查的知识点是简单组合体的三视图，解题关键是数出从上方看每一列各有几个正方形．19．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.20．如图所示的几何体是由4 个大小相同的小立方体搭成，其俯视图是（）A．B．C．D．【答案】C【解析】试题分析：根据三视图的意义，可知俯视图为从上面往下看，因此可知共有三个正方形，在一条线上.故选C.考点：三视图。
人教版数学九年级下学期第29章《投影与视图》测试题含答案
人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。
投影与视图经典测试题含答案
【答案】B
【解析】
【分析】
【详解】
解：正六棱柱的俯视图为正六边形．
故选B．
考点：简单几何体的三视图．
10．一个几何体的三视图如图所示，其中主视图与左视图都是边长为 的等边三角形，则这个几何体的侧面展开图的面积为（）
A． B． C． D．
【答案】B
【解析】
【分析】
根据三视图得到这个几何体为圆锥，且圆锥的母线长为4，底面圆的直径为4，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式求解．
A． B． C． D．
【答案】A
【解析】
【分析】
根据俯视图即从物体的上面观察得得到的视图，进而得出答案．
【详解】
该几何体的俯视图是： ．
故选A．
【点睛】
此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．
18．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m）．根据三视图可以得出每顶帐篷的表面积为（ ）
从上面看从左往右3列正方形的个数依次为1，1，2，
∴C是该物体的俯视图；
没有出现的是选项B．
故选B．
13．如图是一个大正方体切去一个小正方体形成的几何体，它的左视图是( )
A． B． C． D．
【答案】B
【解析】
【分析】
找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中
【详解】
从几何体的左边看可得到一个正方形，正方形的右上角处有一个小正方形，
D、主视图为 ，俯视图为 ，故此选项错误；
故选：B.
【点睛】
初三数学投影与视图试题答案及解析
初三数学投影与视图试题答案及解析1.用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】从上面看可得到一个有2个小正方形组成的长方形．故选A．【考点】三视图2.右图是一个由4个相同的正方体组成的立体图形，它的三视图是（）【答案】A．【解析】从正面看可得从左往右2列正方形的个数依次为1，2；从左面看可得到从左往右2列正方形的个数依次为2，1；从上面看可得从上到下2行正方形的个数依次为1，2，故选A．【考点】简单组合体的三视图．3.如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】C．【解析】∵俯视图是圆，∴排除A，D；∵主视图与左视图均是长方形，∴排除B.故选C．【考点】由三视图判断几何体．4.如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（）A．B．C．D．【答案】D【解析】俯视图是从物体上面看所得到的图形．从几何体的上面看俯视图是，故选：D．【考点】简单几何体的三视图．5.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．6.下面四个立体图形中，主视图为圆的是()【答案】B【解析】长方体的主视图是长方形，球的主视图是圆，圆锥的主视图是三角形，圆柱的主视图是长方形．故选B.7.如图是某物体的三视图，则这个物体的形状是()A．四面体B．直三棱柱C．直四棱柱D．直五棱柱【答案】B【解析】由主视图知物体是三棱柱，由左视图和俯视图知是直三棱柱，故选B.8.如图所示，几何体的主视图是 ()【答案】B【解析】主视图反映的是物体的长和高，是从物体的正面看到的图形，故应选B.9.人无论在太阳光照射下，还是在路灯光照射下都会形成影子，那么影子的长短随时间的变化而变化的是___ ___ ，影子的长短随人的位置的变化而变化的是___ .【答案】太阳光下形成的影子；灯光下形成的影子．【解析】根据平行投影和中兴投影的性质分别分析得出答案即可．试题解析：根据太阳光照射角度随时间的变化而变化，得出影子的长短随时间的变化而变化，人从路灯下走过的过程中，人与灯间位置变化，光线与地面的夹角发生变化，从而导致影子的长度发生变化．考点: 1.平行投影；2.中心投影．10.如图，空心圆柱的主视图是（）A．B．C．D．【答案】A．【解析】如图所示，空心圆柱体的主视图是圆环．故选A．【考点】简单组合体的三视图．11.下列几何体中，有一个几何体的俯视图的形状与其它三个不一样，这个几何体是A．正方体B．圆柱C．圆锥D．球【答案】A【解析】俯视图是从物体上面看所得到的图形，因此，正方体的俯视图是正方形；圆柱体的俯视图是圆；圆锥体的俯视图是圆；球的俯视图是圆。
最新初中数学投影与视图经典测试题及答案(3)
最新初中数学投影与视图经典测试题及答案(3)一、选择题1．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为12×2×2＝2，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．一个由圆柱和圆锥组成的几何体如图水平放置，其主(正)视图为( )A．B．C．D．【答案】A【解析】【分析】根据主视图是从几何体正面看得到的图形，认真观察实物，可得这个几何体的主视图为长方形上面一个三角形，据此即可得.【详解】观察实物，可知这个几何体的主视图为长方体上面一个三角形，只有A选项符合题意，故选A.【名师点睛】本题考查了几何体的主视图，明确几何体的主视图是从几何体的正面看得到的图形是解题的关键.4．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（）A．48 B．57 C．66 D．48236【答案】C【解析】【分析】 先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．5．图2是图1中长方体的三视图，若用S 表示面积，23S x x =+主，2S x x =+左，则S =俯（ ）A ．243x x ++B ．232x x ++C ．221x x ++D ．224x x +【答案】A【解析】【分析】 直接利用已知视图的边长结合其面积得出另一边长，即可得出俯视图的边长进而得出答案．【详解】解：∵S 主23(3)=+=+x x x x ，S 左2(1)=+=+x x x x ，∴主视图的长3x =+，左视图的长1x =+，则俯视图的两边长分别为：3x +、1x +，S 俯2(3)(1)43=++=++x x x x ，故选：A ．【点睛】此题主要考查了已知三视图求边长，正确得出俯视图的边长是解题关键．6．一个几何体的三视图如图所示，则这个几何体的表面积是（ ）A ．25cmB ．28cmC ．29cmD ．210cm【答案】D【解析】【分析】 由题意推知几何体为长方体，长、宽、高分别为1cm 、1cm 、2cm ，根据长方体的表面积公式即可求其表面积．【详解】由题意推知几何体是长方体，长、宽、高分别1cm 、1cm 、2cm ，所以其面积为：()()2211121210cm⨯⨯+⨯+⨯=，故选D ．【点睛】本题考查了由三视图还原几何体、长方体的表面积，熟练掌握常见几何体的三视图是解题的关键.7．小亮领来n 盒粉笔，整齐地摆在讲桌上，其三视图如图，则n 的值是( )A ．7B ．8C ．9D ．10【答案】A【解析】【分析】【详解】解：由俯视图可得最底层有4盒，由正视图和左视图可得第二层有2盒，第三层有1盒，共有7盒，则n的值是7．故选A．【点睛】本题考查由三视图判断几何体．8．某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，其俯视图如图所示，则此工件的左视图是（）A．B．C．D．【答案】A【解析】从左面看应是一长方形，看不到的应用虚线，由俯视图可知，虚线离边较近，故选A．9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．如图所示的几何体，上下部分均为圆柱体，其左视图是（）A．B．C．D．【答案】C【解析】试题分析：∵该几何体上下部分均为圆柱体，∴其左视图为矩形，故选C．考点：简单组合体的三视图．11．下图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B． C．D．【答案】B【解析】【分析】根据三视图的意义进行分析，要注意观察方向是从左边看.【详解】解：从物体左面看，是左边1个正方形，中间2个正方形，右边1个正方形．故选B．【点睛】考核知识点：简单组合体的三视图．12．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定【答案】D【解析】【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．【点睛】本题综合考查了平行投影和中心投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．13．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．考查了简单组合体的三视图，从上边看得到的图形是俯视图．14．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断. 15．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】 如图所示的几何体,从左面看到的形状图是。
初中数学投影与视图经典测试题含答案
一、选择题
1．如图是某几何体的三视图，则这个几何体可能是（）
A． B． C． D．
【答案】B
【解析】
【分析】
根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.
【详解】
解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.
故答案选：B.
【点睛】
12．一个由16个完全相同的小立方块搭成的几何体，它的主视图和左视图如图所示，其最下层放了9个小立方块，那么这个几何体的搭法共有（ ）种．
A．8种B．9种C．10种D．11种
【答案】C
【解析】
【分析】
先根据主视图、左视图以及最下层放了9个小立方块，确定每一列最大个数分别为 ，每一行最大个数分别为 ，画出俯视图．进而根据总和为16，分析即可．
考点：三视图．
7．如图所示，该几何体的主视图是（ ）
A． B． C． D．
【答案】D
【解析】
【分析】
从前往后看到一个矩形，后面的轮廓线用虚线表示．
【பைடு நூலகம்解】
该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．
故选D．
【点睛】
本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．
10．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )
A．从前面看到的形状图的面积为5B．从左面看到的形状图的面积为3
C．从上面看到的形状图的面积为3D．三种视图的面积都是4
【答案】B
【解析】
A.从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A错误；
投影与视图经典测试题及答案
投影与视图经典测试题及答案一、选择题1．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为1222，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【答案】B【解析】分析：俯视图有3列，从左到右正方形个数分别是2，1，2，并且第一行有三个正方形．详解：俯视图从左到右分别是2，1，2个正方形，并且第一行有三个正方形．故选B．点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．4．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．5．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．6．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．7．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．8．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．11．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.12．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．13．如图所示几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．14．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．15．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.16．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。
中考数学总复习《投影与视图》专项测试卷-附带有参考答案
中考数学总复习《投影与视图》专项测试卷-附带有参考答案（测试时间60分钟满分100分）学校:___________班级：___________姓名：___________考号：___________一、选择题（共8题，共40分）1.如图是某几何体的三视图，该几何体是( )A．圆锥B．圆柱C．四棱柱D．正方体2.如图，由5个相同正方体组合而成的几何体，它的主视图是( )A．B．C．D．3.如图，一个由6个大小相同、棱长为1的正方体搭成的几何体，下列关于这个几何体的说法正确的是( )A．主视图的面积为6B．左视图的面积为2C．俯视图的面积为4D．俯视图的面积为34.下列四个几何体中，主视图与左视图相同的几何体有( )A．1个B．2个C．3个D．4个5.如图，该几何体是由7个大小相同，棱长为1的小正方形搭成，关于该几何体的下列说法正确的是( )A．主视图的面积为4B．左视图的面积为5C．俯视图的面积为5D．三种视图的面积都是56.下列几何体中，主视图是矩形，俯视图是圆的几何体是( )A．B．C．D．7.下面四个几何体中，主视图与俯视图不同的共有( )A．1个B．2个C．3个D．4个8.如图所示，该几何体的主视图为( )A．B．C．D．二、填空题（共5题，共15分）9.如图所示是一个几何体的表面展开图，则该几何体的体积为．10.一个几何体的表面展开图如图所示，则这个几何体是．11.下图是一个由圆柱与圆锥组合而成的几何体的三视图，根据图中数据计算这个几何体的侧面积是．12.如图所示为一个长方体，则该几何体主视图的面积为cm2．13.有底面为正方形的四棱柱形容器A和圆柱形容器B，容器材质相同，厚度忽略不计．已知它们的主视图是完全相同的矩形，先将B容器盛满水，再将水全部倒入A容器中，则A容器中水的情况是（填“溢出”“刚好装满”或“未装满”）．三、解答题（共3题，共45分）14.一个几何体的三视图如图，根据图示的数据计算该几何体的体积（结果保留π）．15.如图是一个几何体的三视图．(1) 写出这个几何体的名称；(2) 根据图中所示数据，求这个几何体的表面积；(3) 若一只蚂蚁要从这个几何体上的点B出发，沿表面爬到AC的中点D处，请你求出最短路程．16.某天，当太阳移动到屋顶斜上方时，太阳光线EF与地面成60∘角，房屋的窗户AB的高为1.5m，现要在窗户外面的上方安装一个水平遮阳篷AC，当AC的宽在什么范围时，太阳光这时不能直接射入室内？参考答案1. 【答案】B2. 【答案】B3. 【答案】C4. 【答案】D5. 【答案】C6. 【答案】A7. 【答案】B8. 【答案】B9. 【答案】24π10. 【答案】四棱锥11. 【答案】185πcm212. 【答案】2013. 【答案】未装满14. 【答案】12π．15. 【答案】(1) 圆锥．(2) 16π（平方厘米）．(3) 3√3厘米．m16. 【答案】√32。
九年级数学(下)第二十九章《投影与视图》全章测试题含答案
九年级数学（下）第二十九章《投影与视图》全章测试题一、选择题1．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散2．正方形在太阳光下的投影不可能是( )A．正方形B．一条线段C．矩形D．三角形3．如图1，将一块正方形纸片沿对角线折叠一次，然后在得到的三角形的三个角上各挖去一个圆洞，最后将正方形纸片展开，得到的图案是( )4．由一些完全相同的小立方块搭成的几何体的三视图如图所示，那么搭成这个几何体所用的小立方块的个数是( )第4题图A．8 B．7 C．6 D．5 5．如图是某几何体的三视图及相关数据，则判断正确的是( )第5题图A．a＞c B．b＞cC．4a2＋b2＝c2D．a2＋b2＝c26．若干个正方体形状的积木摆成如图所示的塔形，平放于桌面上，上面正方体的下底四个顶点是下面相邻正方体的上底各边中点，最下面的正方体棱长为1，如果塔形露在外面的面积超过7，则正方体的个数至少是( )A．2 B．3C．4 D．5二、填空题7．一个圆柱的俯视图是______，左视图是______．8．如果某物体的三视图如图所示，那么该物体的形状是______．第8题图9．一空间几何体的三视图如图所示，则这个几何体的表面积是______cm2．第9题图10．如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于______．三、解答题11．楼房、旗杆在路灯下的影子如图所示．试确定路灯灯炮的位置，再作出小树在路灯下的影子．(不写作法，保留作图痕迹)12．画出图中的九块小立方块搭成几何体的主视图、左视图和俯视图．13．如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的主视图和左视图．14．如图是一个几何体的主视图和俯视图，求该几何体的体积( 取3.14)．15．拿一张长为a，宽为b的纸，作一圆柱的侧面，用不同的方法作成两种圆柱，画出图形并求这两种圆柱的表面积．答案与提示第二十九章 投影与视图全章测试1．A ． 2．D ． 3．A ． 4．A ． 5．D ． 6．B ． 7．圆；矩形． 8．三棱柱． 9．48π． 10．24． 11．如图：12．如图：13．如图：14．体积为π×102×32＋30×25×40≈40 048(cm 3)．15．第一种：高为a ，表面积为;π221b ab S +=第二种：高为b ，表面积为⋅+=π222a ab S。
人教版九年级数学下册第29章《投影与视图》测试带答案解析
7．下列几何体中，主视图为等腰三角形的是（）
A． B． C． D．
8．如图，一个空间几何体的主视图和左视图都是边长为2的正方形，俯视图是圆，关于这个几何体的说法错误的是（）
A．该几何体是圆柱B．几何体底面积是
C．主视图面积是4D．几何体侧面积是
9．如图，在直角坐标系中，点P(2，2)是一个光源．木杆AB两端的坐标分别为(0，1)，(3，1)．则木杆AB在x轴上的投影长为（）
参考答案：
1．C
【分析】根据常见几何体的主视图特征判断即可；
【详解】解：A．主视图为圆，不符合题意；
B．主视图为等腰梯形，不符合题意；
C．主视图为长方形，符合题意；
D．主视图为三角形，不符合题意；
故选：C．
【点睛】本题考查了主视图：在正面内得到的由前向后观察物体的视图，叫做主视图；掌握常见几何体的三视图特征是解题关键．
【详解】如图所示：
．
【点睛】本题考查简单组合体的三视图，掌握三视图的画法是画出三视图的关键．
18．图见解析．
【分析】根据几何体的三视图，可得从正面看有3列，每列小方形数目为2，1，3；从左面看有2列，每列小方形数目为2，3；从上面看有3列，每列小方形数目为1，1，2；分别画出即可求解．
【详解】解：如图所示．
16．如图，这是一个底面为等边三角形的正三棱柱和它的主视图、俯视图，则它的左视图的面积是___________．
三、解答题（共9个小题，17、18每小题8分，19-25每小题10分，共86分）
17．一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状图，小正方形中的数字表示在该位置的小正方块儿的个数，请在相应网格中画出从正面和左面看到的几何体的形状图．
初二数学投影与视图试题答案及解析
初二数学投影与视图试题答案及解析1.如图是六个棱长为1的立方块组成一的一个几何体，画出它的三视图。
【答案】【解析】三视图，分为正视图，俯视图和左视图。
需分别分析作图。
【考点】三视图点评：本题难度较低，主要考查学生对三视图的掌握。
需要一定空间思维能力，学生要在日常中多做这类空间形状分析训练2.由4个相同的小立方块搭成的几何体如图所示，它的左视图是（）【答案】C【解析】A为该几何题的主视图，B为俯视图。
D为干扰项。
只有C正确。
【考点】三视图点评：本题难度较低。
主要考查学生对三视图及立体几何的认识。
3.一个底面为正六边形的直六菱形的主视图和俯视图如图所示，则其左视图的面积为（）A．8B．8+8C．16D．2+2【答案】A【解析】左视图的高跟主视图的高相等是4，再求出左视图的宽也就是正六边形两对边之间的距离相乘即可．直六棱柱的左视图和主视图相同，则高是4，根据俯视图和正六边形的性质，可得AC=2，做CB⊥AB于点B，那么∠BCA=60°，那么，那么左视图的宽应该为，则左视图的面积为故选A.【考点】由三视图判断几何体s点评：解答本题的关键是熟练掌握主视图可表示出几何体的长与高，左视图应表示出几何体的宽与高；注意利用正六边形特点构造直角三角形求得两对边之间的长度．4.如图是一些小正方块所搭几何体的俯视图，小正方块中的数字表示该位置的小方块的个数，请画出这个几何体的主视图和左视图：【答案】从正面看从左往右3列正方形的个数依次为1，3，1；从左面看2列正方形的个数依次为2，3．【解析】由已知条件可知，主视图有3列，每列小正方数形数目分别为1，3，1，左视图有2列，每列小正方形数目分别为2，3．据此可画出图形．【考点】作图-三视图．点评：解答本题的关键是根据所给的图形得到三视图的行、列及每行每列所包含的正方形，难度一般．5.已知一个物体由X个相同的正方体堆成，它的主视图和左视图如图，那么X的最大值是（）A．12B．11C．10D．9【答案】B【解析】综合正视图和左视图，底面最多有3×3=9个小正方体，第二层最多有2个小正方体，那么x的最大值应该是9+2=11，故选B．【考点】由三视图判断几何体．点评：本题中虽然没有告诉俯视图，但是说明了x取最大值也就间接的说明了俯视图的情况．6.如图所示的几何体的俯视图是（）【答案】C【解析】本题考查了三视图的知识找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．从上面看易得从上往下共有2层，上面一层有3个正方形，下面一层最左边有1个正方形．故选C．7.请说出主视图和左视图均为长方形的一个几何体_________。
(必考题)初中九年级数学下册第二十九章《投影与视图》经典练习(含答案解析)
一、选择题1．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm 2．如图所示的几何体的俯视图是（ ）A ．B ．C ．D ． 3．如图所示的几何体的主视图是（ ）A ．B ．C ．D ． 4．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（ ）A ．12个B ．13个C ．14个D ．15个5．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（ ）A．4个B．5个C．6个D．7个6．如图，该几何体的俯视图是（）A．B．C．D．7．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时8．小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（）A．始终不变B．越来越远C．时近时远D．越来越近9．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱10．下列命题是真命题的是（）A．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:911．如图所示的几何体的左视图是（）A．B．C．D．12．如图所示几何体的左视图是（）A．B．C．D．13．如图是由5个相同的正方体搭成的几何体，其左视图是（）A．B．C．D．14．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．15．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题16．一般把物体从正面看到的视图叫主视图，从左面看到的视图叫左视图，从上面看到的视图叫俯视图，一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为______．17．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）18．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．19．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．20．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的底面边长是__________.21．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．22．一个用小立方块搭成的几何体的主视图和左视图都是图15，这个小几何体中小立方块最少有________块.23．桌上摆满了朋友们送来的礼物，小狗贝贝好奇地想看个究竟．①小狗先是站在地面上看；②然后抬起了前腿看；③唉，还是站到凳子上看吧；④最后，它终于爬上了桌子…．请你根据小狗四次看礼物的顺序，把下面四幅图片按对应字母正确排序为_________________．24．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是__m．25．几个相同的正方体叠合在一起，该组合体的主视图和俯视图如右图所示，那么组合体中正方体的个数至多有________个．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，45EF cm EG cm12,18∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．如图所示为一个上、下底密封纸盒的三视图，请描述图中所表示的几何体．并根据图中数据，计算这个密封纸盒的表面积．28．正方体是特殊的长方体，又称“立方体”、“正六面体”．（1）用一个平面去截一个正方体，截面可能是几边形？（写出至少两种情况）（2）下图是由几个小正方体所搭几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数．请你画出这个几何体的主视图、左视图．29．阅读材料，解决下面的问题：（1）如图2，连接正六面体中相邻面的中心，可得到一个柏拉图体．①它是正面体，有个顶点，条棱；②已知该正多面体的体积与原正方体体积的比为1:6，若原正方体的棱长为3cm，该正多面体的体积为 cm3；（2）如图3，用6个棱长为1的小正方体搭成一个几何体．小明要再用一些完全相同的小正方体搭一个几何体．若要使新搭的几何体恰好能与原几何体拼成一个无空隙的正六面体，则小明至少需要个小正方体，他所搭几何体的表面积最小是；（3）小华用4个棱长为1的小正四面体搭成一个如图4所示的造型，可以看做是一个不完整的大四面体．小华发现此造型中间空缺部分也是一个柏拉图体！请写出该柏拉图体的名称：．30．画出下面图形的三视图.（请把线条加粗加黑！）。
(典型题)初中数学九年级数学上册第五单元《投影与视图》测试(包含答案解析)
一、选择题1．如图所示，左侧的几何体是由若干个大小相同的小正方休组成的，该几何体的主视图(从正：面看)是( )A．B．C．D．2．如图是一个几何体的三视图，根据图中所示数据计算这个几何体的表面积是（）A．20πB．18πC．16πD．14π3．下列几何体是由4个相同的小正方体搭成的，其中左视图与主视图相同的是（）A．B．C．D．4．在皮影戏的表演中，要使银幕上的投影放大，下列做法中正确的是（）A．把投影灯向银幕的相反方向移动B．把剪影向投影灯方向移动C．把剪影向银幕方向移动D．把银幕向投影灯方向移动5．如图所示，该立体图形的俯视图是（）A．B．C．D．6．如图的几何体的俯视图是（）A．B．C．D．7．如图是一段空心的钢管，则它的主视图是（）A．B．C．D．8．一个几何体由若干个相同的正方体组成，它从正面和上面看到的图形如图所示，则这个几何体中正方体的个数最少是（）A．5 B．6 C．7 D．89．矩形木框在阳光照射下，在地面上的影子不可能是（）A．B．C．D．10．下图是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱11．如图是一个由多个相同的小正方体堆成的几何体从上面看得到的平面图形，小正方形中的数字表示在该位置的小正方体的个数，那么从正面看该几何体得到的平面图形是（）A．B．C．D．12．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．二、填空题13．一个圆柱的三视图如图所示，若其俯视图为圆，则这个圆柱的体积为__________．14．某一时刻，长为1m的标杆影长为0.8m，此时身高为1.75m的小明影长为____m．15．如图，在A时测得一棵大树的影长为4米，B时又测得该树的影长为6米，若两次日照的光线互相垂直，则树的高度是______．16．如图是两棵小树在同一时刻的影子，那么图①是________投影，图②是________投影．17．用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体_____个．18．下图是某天内，电线杆在不同时刻的影长，按先后顺序应当排列为:________.19．如图是一个正六棱柱的主视图和左视图，则图中a的值为____．20．如图1所示的是由8个相同的小方块组成的几何体，它的三个视图都是22的正方形若拿掉若干个小方块后，从正面和左面看到的图形如图2所示，则可以拿掉小方块的个数为_____．三、解答题21．如图，是一个由小正方体搭成的几何体从上面看得到的平面图形，小正方形中的数字表示该位置上的小正方体的个数．请你画出从它的正面和左面看所得到的平面图形．【答案】见解析．【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为4，1，3；左视图有3列，每列小正方形数目分别为2，4，3，据此画出图形解题．【详解】从正面看：从左面看：【点睛】本题考查几何体的三视图画法，是重要考点，难度一般，掌握相关知识是解题关键．22．“如图是由10个同样大小的小正方体搭成的几何体，（1）请分别画出它的主视图和左视图．（2）如果在这个几何体的表面喷上黄色的漆（底面不涂色），有_________个小正方体只有两面黄色，有_________个小正方体只有三面黄色，（3）在俯视图和左视图不变的情况下，你认为最多还可以添加_________个小正方体．【答案】（1）见解析；（2）2,3；（3）4【分析】（1）主视图从左至右每列个数分别为3、1、2，左视图左至右每列个数分别为3、2、1．（2）注意题干中的底面不涂色，涂2面的在第一层后面最左面的2个，涂3面的在中间层的后面的左面和第一层的最中间以及第一层的最后最右面，一共3个．（3）要使俯视图和左视图不变，可以在第二列，第二层和第三层的3个空缺处添加，第三层第三列的最上面也可添加．【详解】（1）（2）设由下到上分别是第一层到第三层，由左到右分别是第一列到第三列，有前到后分别是第一行到第三行．有2个面是黄色的应为第一层第一列第三行和第一层第二列第三行的2个小正方体．有3个面是黄色的应为第二层第一列第三行、第一层第二列第二行和第一层第三列第三行的3个小正方体．故答案为2,3．（3）要使俯视图和左视图不变，可添加至第二层第二列第二行、第二层第二列第三行、第三层第二列第三行、第三层第三列第三行．所以可添加4个小正方体．故答案为4．【点睛】本题主要考查作三视图．利用空间想象能力，并把几何体按空间排序来解决问题．23．如图几何体是由7块小正方体组成的，请画出它从左面看和从上面看的视图．【答案】图形见解析．【分析】主视图有三列，每个小正方形数目分别为1，2，1；左视图有三列，每个小正方形数目分别2，1，1；俯视图有三行，每个小正方形数目分别为1，3，2；由此画出左视图和俯视图即可；【详解】从左面看：从上面看：【点睛】本题考查三视图的正确画法，考查的是空间几何能力，正确理解并掌握三视图是解题的关键．24．根据要求画图，并回答问题：如图1是一些小方块所搭几何体的俯视图，俯视图的每个小正方形中的数字表示该位置的小方块的个数，（1）请在图2的网格中画出这个几何体的主视图和左视图；（2）在不改变俯视图、主视图、左视图的情况下，最多能添加个小方块．【答案】（1）画图见解析；（2）3【分析】（1）根据俯视图的每个小正方形中的数字表示该位置的小方块的个数，画出主视图、左视图即可；（2）观察左视图、主视图以及俯视图即可判断．【详解】解：（1）这个几何体的主视图和左视图如图所示：；（2）在不改变俯视图、主视图、左视图的情况下，如图：最多能添加3个小方块．故答案为3．本题考查三视图，具备空间想象能力是解题的关键．25．如图是由若干个大小相同的小正方体搭成的几何体，请画出从正面、左面、上面看到的这个几何体的形状图．【答案】图见解析．【分析】根据几何体的三视图（主视图、左视图、俯视图）的定义即可得．【详解】画图如下：【点睛】本题考查了三视图，熟练掌握三视图的画法是解题关键．26．一个几何体由一些大小相同的小立方块组成，从正面和从上面看到的几何体的形状图如图所示.(1)若组成这个几何体的小立方块的个数为n，请你写出n的所有可能值(2)请你画出从左面看到的几何体所有可能的形状图【答案】（1）n=8，9，10，11；（2）见解析（1）分析题意可知几何体最底一层有5个正方体，第二层最少有2个正方体，最多有4个正方体，最上层最少有1个，最多有两个，分别求和即可得到答案；（2）根据形状图的定义画出图形即可．【详解】解：（1）∵俯视图有5个正方形，∴几何体的最底层有5个正方体，由主视图可知，第二层最少有2个正方体，最多有4个正方体，最上层最少有1个，最多有两个，∴组成该几何体的小正方体的个数为：①5+2+1=8；②5+3+1=9；③5+3+2=5+4+1=10；④5+4+2=11∴n=8，9，10，11．(2)从左面看到的形状图有以下5种情形：【点睛】本题考查了由三视图判断几何体，由三视图想象几何体的形状，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D【分析】根据简单组合体的三视图的意义可得答案，从正面看到的图形是底层有3个，上层的右侧有1个正方形．【详解】解：从这个组合体的正面看到的是两行，从正面看到的图形是底层有3个，上层的右侧有1个正方形，故D符合题意．故选：D．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．2．B解析：B由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据图中给定数据求出表面积即可． 【详解】由几何体的三视图可得出原几何体为圆锥和圆柱组合体，且底面半径为422r ==， ∴这个几何体的表面积=底面圆的面积+圆柱的侧面积+圆锥的侧面积22r rh rl πππ=++=22π+2⨯2⨯2π+3⨯2π=18π，故选：B ． 【点睛】本题考查了由三视图判断几何体、圆锥和圆柱的计算，由几何体的三视图可得出原几何体为圆锥和圆柱组合体是解题的关键．3．B解析：B 【分析】分别画出四个选项中简单组合体的三视图即可． 【详解】A 、左视图为，主视图为，左视图与主视图不同，故此选项不合题意；B 、左视图为，主视图为，左视图与主视图相同，故此选项符合题意；C 、左视图为，主视图为，左视图与主视图不同，故此选项不合题意；D 、左视图为，主视图为，左视图与主视图不同，故此选项不合题意；故选B ． 【点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图和主视图的画法．4．B解析：B 【分析】根据中心投影的特点可知：在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，据此分析判断即可．解：根据中心投影的特点可知，如图，当投影灯接近银幕时，投影会越来越大；相反当投影灯远离银幕时，投影会越来越小，故A错误；当剪影越接近银幕时，投影会越来越小；相反当剪影远离银幕时，投影会越来越大，故B 正确，C错误；当银幕接近投影灯时，投影会越来越小；当银幕远离投影灯时，投影会越来越大，故D错误．故选：B．【点睛】此题主要考查了中心投影的特点，熟练掌握中心投影的原理和特点是解题的关键．5．C解析：C【分析】根据俯视图是从物体的上面看得到的视图进行解答即可.【详解】从上面看是一个正方形，正方形的左下角是一个小正方形，故C正确;故选:C【点睛】考核知识点:三视图.理解视图的定义是关键.6．C解析：C【分析】安装几何体三视图进行判断即可；【详解】解：本几何体的俯视图是后排有三个，前排有两个，即答案为C.【点睛】本题主要考查了简单几何体的三视图，掌握是从物体正面、左面和上面看物体以及较好的空间思维能力是解答本题的关键.7．B解析：B【分析】根据主视图的画法解答即可.A.不是三视图,故本选项错误;B是主视图,故本选项正确;C.不是三视图,故本选项错误;D.是俯视图，故本选项错误故选:B.【点睛】本题考查了由三视图判断几何体,解题的关键是根据主视图的画法判断.8．B解析：B【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边上层最多有2个，右边下层最多有2个．所以图中的小正方体最多8块，最少有6块．故选：B．【点睛】此题主要考查了由三视图判断几何体，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．9．C解析：C【分析】在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，依此进行分析．【详解】解：矩形木框在地面上形成的投影应是平行四边形或一条线段，即相对的边平行或重合，故C不可能，即不会是梯形．故选：C．【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．10．A解析：A【解析】【分析】根据图形的三视图特点，进行选择.【详解】由题意图形的三视图可判断图形为圆锥.故答案选A.本题主要考查的是三视图的性质特征，熟练掌握三视图的性质特征是本题的解题关键. 11．C解析：C【解析】【分析】找到从正面看所得到的图形即可．【详解】解：俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右的列数分别是1，2，2．故选：C．【点睛】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力.12．C解析：C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．二、填空题13．【分析】由已知三视图为圆柱首先得到圆柱底面半径从而根据圆柱体积=底面积乘高求出它的体积【详解】解：由三视图可知圆柱的底面直径为4高为6∴底面半径为2∴V=πr2h=22×6•π=24π故答案是：24解析：24【分析】由已知三视图为圆柱，首先得到圆柱底面半径，从而根据圆柱体积=底面积乘高求出它的体积．【详解】解：由三视图可知圆柱的底面直径为4，高为6，∴底面半径为2，∴V=πr2h=22×6•π=24π，故答案是：24π．【点睛】此题考查的是圆柱的体积及由三视图判断几何体，关键是先判断圆柱的底面半径和高，然后求其体积．14．【分析】设小明影子长为根据同一时刻物高与影子长度对应成比例列出关于的方程即可求出答案【详解】设小明影子长为长为的标杆影长为小明身高为解之得：故答案为【点睛】本题主要考查了平行投影明确同一时刻的物高与解析：75【分析】设小明影子长为xm，根据同一时刻物高与影子长度对应成比例，列出关于x的方程，即可求出答案.【详解】设小明影子长为xm，长为1m的标杆影长为0.8m，小明身高为1.75m，∴1 1.750.8x=解之得：75x=故答案为7 5【点睛】本题主要考查了平行投影，明确同一时刻的物高与影子长度对应成比例是解题关键. 15．6【解析】【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得=；即DC2=ED•FD代入数据可得答案【详解】解：根据题意作△EFC；树高为CD且∠ECF=90°ED=4FD=9；易得解析：6【解析】【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△FDC，进而可得EDDC=DCFD；即DC2=ED•FD，代入数据可得答案．【详解】解：根据题意，作△EFC；树高为CD，且∠ECF=90°，ED=4，FD=9；易得：Rt△EDC∽Rt△FDC，∴EDDC = DC FD即DC2=ED•FD，代入数据可得DC2=36，DC=6；故答案为6．【点睛】本题通过投影的知识结合三角形的相似，求解高的大小；是平行投影性质在实际生活中的应用．16．平行中心【解析】【分析】两物体若是平行投影则等比例放大或缩小中心投影则不同【详解】图①是平行投影图②是中心投影故答案为：平行中心【点睛】本题考查了平行投影和中心投影的知识关键是掌握平行投影和中心投影解析：平行中心【解析】【分析】两物体若是平行投影，则等比例放大或缩小，中心投影则不同．【详解】图①是平行投影，图②是中心投影．故答案为：平行、中心．【点睛】本题考查了平行投影和中心投影的知识，关键是掌握平行投影和中心投影的特点与不同．17．7【解析】解：根据俯视图可知第一层由5个根据主视图可知第二层至少有2个故这样的几何体最少需要正方体7个解析：7【解析】解：根据俯视图可知第一层由5个，根据主视图可知第二层至少有2个，故这样的几何体最少需要正方体7个.18．DABC【解析】试题分析：根据北半球上太阳光下的影子变化的规律易得答案试题解析：DABC．【解析】试题分析：根据北半球上太阳光下的影子变化的规律，易得答案．试题根据北半球上太阳光下的影子变化的规律，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．可得顺序为DABC．考点：平行投影．19．【解析】由正六棱柱的主视图和左视图可得到正六棱柱的最长的对角线长是4则边长为2做AD⊥BC在△ABC中AB=AC=2∠BAC=120°∴在直角△ABD中∠ABD=30°AD=1∴BD=解析：3【解析】由正六棱柱的主视图和左视图，可得到正六棱柱的最长的对角线长是4，则边长为2，做AD⊥BC，在△ABC中，AB=AC=2，∠BAC=120°，∴在直角△ABD中，∠ABD=30°，AD=1，∴BD=223-=．AB AD20．4或5【分析】根据正面和左面看到的图形可知上面一层必须保留左后面的正方体上层其它的正方体拿掉下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体另外两个保留据解析：4或5【分析】根据正面和左面看到的图形可知，上面一层必须保留左后面的正方体，上层其它的正方体拿掉，下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体，另外两个保留，据此作答即可．【详解】解：根据题意，拿掉若干个小立方块后，从正面和左面看到的图形如图2所示，所以可拿掉的小方块的个数可为5个或4个．故答案为：4或5．【点睛】本题考查了简单组合体的三视图．主要考查学生的空间想象能力．三、解答题21．无22．无23．无24．无25．无26．无。
初三数学投影与视图试题答案及解析
初三数学投影与视图试题答案及解析1.如图是由5个大小相同的正方体组成的几何体，它的俯视图为（）A．B．C．D．【答案】A．【解析】此几何体的俯视图有2列，从左往右小正方形的个数分别是2，2.故选A．考点: 简单组合体的三视图．2.下左图是由八个相同小正方体组合而成的几何体，则其主视图是（）【答案】C【解析】主视图是从正面观察所看到的平面图形.根据小正方体的摆放方法，画出图形即可．故选C【考点】简单组合体的三视图的画法.3.如图下列四个几何体，它们各自的三视图（主视图、左视图、俯视图）中，有两个相同而另一个不同的几何体是A．①②B．②③C．②④D．③④【答案】B．【解析】正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选B．【考点】简单几何体的三视图．4.下图是由7个完全相同的小立方块搭成的几何体，那么这个几何体的左视图是【答案】A.【解析】从左面看得到从左往右2列正方形的个数依次为3，1；故选A.考点: 简单组合体的三视图．5.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．6.如图（1）所示，该几何体的主视图应为（）【答案】C.【解析】从正面看可得到一个大矩形左上边去掉一个小矩形的图形．故选C．考点: 简单组合体的三视图．7.一个用于防震的L形包装塑料泡沫如图所示，则该物体的俯视图是 ()【答案】B【解析】物体的俯视图是从上面看到的平面图形．故选B.8.如图是一个上下底密封纸盒的三视图,请你根据图中数据,计算这个密封纸盒的表面积为 cm2．（结果可保留根号）【答案】（75+360）．【解析】根据该几何体的三视图知道其是一个六棱柱,其表面积是六个面的面积加上两个底的面积．由于其高为12cm,底面边长为5cm,所以其侧面积为6×5×12=360cm2,密封纸盒的底面积为：×5×6×5 =75cm2,所以其全面积为：（75+360）cm2．故答案是：（75+360）．【考点】三视图．9.如图是由两个小正方体和一个圆锥体组成的立体图形，其主视图是【】A．B．C．D．【答案】B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【解析】
【分析】
由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．
【详解】
解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，
故选C．
【点睛】
本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．
【解析】
【分析】
根据从正面看得到的图形是主视图，可得答案．
【详解】
从正面看第一层是三个小正方形，第二层右边一个小正方形，
故选A.
【点睛】
本题考查了简单组合体的三视图，解题的关键是掌握三视图的原理.
10．在娱乐节目“墙来了！”中，参赛选手背靠水池，迎面冲来一堵泡沫墙，墙上有人物造型的空洞．选手需要按墙上的造型摆出相同的姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一块几何体恰好能以右图中两个不同形状的“姿势”分别穿过这两个空洞，则该几何体为()
A． B． C． D．
【答案】C
【解析】
试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是 ，故选C.
16．如图是由几个相同的小方块搭成的几何体，关于它的三视图，下列说法正确的（）
左视图是第一层两个小正方形，第二层一个小正方形，所以主视图的面积是3；
俯视图是第一层左边1个小正方形，中间一个小正方形，第二层左边一个小正方形，右边一个小正方形，所以主视图的面积是4；
因此，主视图的面积最大.
故答案为A.
【点睛】
本题主要考查了空间几何体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上面看得到的图形是俯视图.
【详解】
由主视图和左视图得到俯视图中小正方形的个数可能为：
∴这个几何体的小正方形的个数可能是3个、4个或5个，
故选：D.
【点睛】
此题考查由三视图判断几何体，正确掌握各种简单几何体的三视图是解题的关键.
9．如图是一个由5个完全相同的小正方体组成的几何图形，则它的主视图为（ ）
A． B． C． D．
【答案】A
C、主视图是等腰三角形，等腰三角形是轴对称图形，不是中心对称图形，故符合题意；
D、主视图是圆，圆是轴对称图形，也是中心对称图形，故不符合题意，
故选C．
【点睛】
本题考查了立体图形的主视图，轴对称图形、中心对称图形，熟练掌握相关知识是解题的关键.
13．如图是某个几何体的三视图，该几何体是（）
A．三棱柱B．圆柱C．六棱柱D．圆锥
2．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（）
A．48B．57C．66D．
【答案】C
【解析】
【分析】
先根据三视图画出长方体，再根据三视图得出 ，然后根据正方形的性质求出 的长，最后根据长方体的表面积公式即可得．
【详解】
由题意，画出长方体如图所示：
由三视图可知， ，四边形ACBD是正方形
故选C.
【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键.
18．如图，由若干个大小相同的小正方体搭成的几何体的左视图是（）
A． B． C． D．
【答案】C
【解析】
【分析】
根据简单几何体的三视图即可求解.
【详解】
解：左视图有3列，每列小正方形数目分别为2、1、1.
故选：C.
【点睛】
【解析】
【分析】
由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．
【详解】
解：从左面看可得到从左到右分别是3，1个正方形．
故选C．
【点睛】
查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．
则这个长方体的表面积为
故选：C．
【点睛】
本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．
3．如图，由6个小正方体搭建而成的几何体的俯视图是（）
A． B． C． D．
【答案】C
【解析】
【分析】
根据三视图的概念，俯视图是从物体的上面向下看到的，因此可知其像是一个十字架.
此题主要考查简单几何体的三视图，熟练画图是解题关键.
19．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）
A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图
【答案】A
【解析】
画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.
A． B． C． D．
【答案】C
【解析】
试题分析：通过图示可知，要想通过圆，则可以是圆柱、圆锥、球，而能通过三角形的只能是圆锥，综合可知只有圆锥符合条件.
故选C
11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）
A． B． C． D．
【答案】C
20．如图所示，该几何体的俯视图是（ ）
A． B．
C． D．
【答案】C
【解析】
【分析】
根据三视图的画法即可得到答案.
【详解】
解：从上面看是三个矩形，符合题意的是C，
故选：C．
【点睛】
此题考查简单几何体的三视图，明确三视图的画法是解题的关键.
17．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是
A．主视图B．左视图C．俯视图D．主视图和左视图
【答案】C
【解析】
【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.
【详解】观察几何体，可得三视图如图所示：
可知俯视图是中心对称图形，
【详解】ห้องสมุดไป่ตู้
解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，
所以圆锥的母线长＝ （cm）
所以这个圆锥的侧面积＝ （cm2），
故选：B．
【点睛】
本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．
A．主视图面积最大B．左视图面积最大C．俯视图面积最大D．三个视图面积一样大
【答案】A
【解析】
【分析】
可先假设小正方形的边长为1，再把从主视图、左视图、俯视图的面积分别算出来，再进行比较，从而得到正确答案.
【详解】
假设小正方形的边长是1，
主视图是第一层三个小正方形，第二层两个小正方形，所以主视图的面积是5；
初中数学投影与视图经典测试题附答案
一、选择题
1．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）
A．60πcm2B．65πcm2C．90πcm2D．130πcm2
【答案】B
【解析】
【分析】
先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．
【分析】
找到从左面看到的图形即可.
【详解】
从左面上看是D项的图形.故选D.
【点睛】
本题考查三视图的知识，左视图是从物体左面看到的视图.
8．如图，是由若干个相同的小正方形搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方形的个数不可能是（）
A．3B．4C．5D．6
【答案】D
【解析】
【分析】
根据主视图和左视图画出可能的俯视图即可解答.
12．下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( )
A． B．
C． D．
【答案】C
【解析】
【分析】
根据轴对称图形和中心对称图形的概念结合各几何体的主视图逐一进行分析即可.
【详解】
A、主视图是正方形，正方形是轴对称图形，也是中心对称图形，故不符合题意；
B、主视图是矩形，矩形是轴对称图形，也是中心对称图形，故不符合题意；
【详解】
解：根据三视图的概念，俯视图是
故选C．
【点睛】
考点：三视图.
4．下面四个几何体中，俯视图是圆的几何体共有( )
A．1个B．2个C．3个D．4个
【答案】B
【解析】
题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.
5．下面是一个几何体的俯视图，那么这个几何体是（）
A． B． C． D．
【答案】B
【解析】
【分析】
根据各个选项中的几何体的俯视图即可解答.
【详解】
解：由图可知，
选项B中的图形是和题目中的俯视图看到的一样，
故选：B．
【点睛】
本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键.
6．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )
A． B． C． D．
【答案】B
【解析】
试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小．
考点：三视图．
7．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )
A． B．
C． D．
【答案】D
【解析】
