基站电源系统及原理

合集下载

通信基站电源系统知识要领 (2)

2.1 通信电源-通信系统的“心脏”
2、通信电源系统概述
2.1 通信电源-通信系统的“心脏”
3、通信电源系统工作原理
正常状态市电正常，开关电源整流模块和蓄电池组并联浮充供电。
停电状态市电停电，发电机未启动，由蓄电池向负载供电
恢复状态市电恢复，开关电源整流模块向负载供电同时给蓄电池组充电
5、开关电源-整流模块
主要功能：检测、告警/保护、通讯；电池自动管理。电池管理： ➢ 及时地、用合适的电压、电流给电池充电 ➢ 监测电池放电，避免电池过放电 ➢ 电池保护、电池测试
作用：将交流电转变为稳定的直流电组成：整流模块、散热风扇、背板模块。整流模块特点：具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护、散热器过温关机等保护功能
目录
CONTENTS
1
通信基站电源设备运行现状及问题
2
通信基站电源系统概述
3
通信基站主要电源设备知识要领
4
实操训练
3.1 交流供电系统知识要领
1、交流供电系统概述
A相 B相 C相零线（N）
380V 380V
380V
220V
交流工作接地
220V
220V
U线：火线与火线之间的电压。我国线电压为380V，50Hz。 U相：火线与零线之间的电压。我国相电压为220V，50Hz。
➢ 蓄电池的均衡充电（均充）：是指蓄电池在放电后或长时间未放电的情况下，电池容量不足，为了尽快恢复其容量而采用相对较高的恒定电压和电流对其进行快速充电的过程，一般均充电压值设为56.4V（2V单体为2.35V），电流值设为0.1C10。
➢ 蓄电池的浮动充电（浮充）：是指蓄电池在充满电后，为了平衡由于电池自放电造成的容量损耗，对蓄电池进行的一种连续地、长时间的相对较低的恒电压充电。一般浮充电压值设为53.5~54V （2V单体为2.25V）。

基站电源系统原理及查勘要点

基站电源系统原理及查勘要点
目录
直流远供相关技术原理及应用
1
基站电源系统原理及相关知识
2
3
基站电源查勘要点及注意事项
市电
开关电源
空调
照明及其它
油机电
交流配电箱
市电油机电转换接口
S P D
基站交流供电系统组成:
（直供电或转供电）
（移动油机）
基站电源系统原理及相关知识
基站直流供电系统组成:
基站电源系统原理及相关知识
基站电源部分进行2级防雷：配电箱和开关电源基站设置两级防雷，交流配电箱内安装一级防雷，开关电源内设置二级防雷
一级防雷
二级防雷
直流配电
整流模块
整流模块
整流模块
整流模块
整流模块
交流配电
1）、基站开关电源容量考虑到基站内远期负荷增加的需要，开关电源满架容量一般选择600A。 2）、开关电源需要配置二次下电功能：二次下电为传输设备使用，一次下电为其它设备使用。 a）市电停电，蓄电池放电到一定电压时（一般设在46V）将所带的一次下电分路的负载（BTS、数据等设备）断开，保证传输持续供电，维持SDH环路工作。 b）为避免小电流深放电危及电池，在电池放电终了时切断传输或电池。
典型基站系统数量（套）
2
4
6
通信设备总功率（kW）注1
2.5
5
7.5
市电容量需求（kW）注2
6～9
12～18
21～28
自建变压器容量（kVA）注3
10～15
15～25
25～35
基站电源系统原理及相关知识
市电引入线缆及空开选型对照表
主设备功率（KW)（220V单相）

基站电源系统介绍

基站电源系统（详）一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成。

交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱(具备市电油机转换功能)组成。

直流供电系统:由高频开关组合电源(含交流配电单元、监控模块、整流模块、直流配电单元)、两组(或一组)蓄电池组组成。

交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。

直流供电系统的运行方式:在线恒压充电的全浮充供电方式。

(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。

蓄电池组既为备用电源,又可以吸收高频纹波电流。

二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组。

三交流供电部分3.1 交流供电系统分为两种型式1. TN型：系统中，电源端有一点与地直接连接，电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种。

2.TT型：在此系统中，电源端有一点与地直接连接，负荷侧电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

移动基站中常用TT型式供电3.2 对市电的要求新建基站要求引入一路三类以上（年停电次数≤54，每次停电时长≤8小时）的市电电源。

乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定）；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆。

5G基站电源理论知识交流

交流供电系统
工程举例：
某机房新增无线设备1.5KW ；传输设备按400W预估，新增3P空调1台，1套48V直流电源系统，配置1组
500AH蓄电池；问引入市电容量需多大，相关线缆及交流配电引入空开大小如何配置。
市电引入容量计算： 1、交流功率=2205+500=2705W 2、直流功率=15000+400+2820=18220W 总功率=2705+18220=20925W 3、在配置市电容量时，考虑基站类负载的功率因数，一般按0.9考虑。所以基站的引入容量：I=20925/(3*220*0.9)=35A。 4、引入空开的配置原则一般按配置负载的1.2-1.5倍配置，所以：空开大小区间约在42-53A。 5、基站引入线缆配置查线径与电流关系表，线径选择电力电缆-ZA（铜芯）-RVV-0.6/1KV（耐压范围）-3×16mm2+1×10mm2（限流60A）
5G基站电源系统知识交流
无线小组 XX
2020年6月
一基站电源系统二交流供电系统三直流供电系统
基站电源系统组成
基站供电系统主要分为交流供电系统，直流供电系统和响应的接地系统组成。
一基站电源系统二交流供电系统三直流供电系统
交流供电系统
交流供电分类：
1、按电压等级分类 10KV方式，及通常情况下所说的高压供电 380V供电，基站机房最主要的供电方式 220V方式 2、按供电制式分类：三相供电，一般有三相四线制供电方式和三相五线制供电方式，基站用电一般采用三相四线制供电方式。单相供电 3、按产权分类直供电方式，通过电业部门直接管辖的方式接入（报装电）转供电方式，从业主或者供电企业配电系统接入 4、交流供电设备类型变压器、交流配电箱、油机、浪涌保护器（防雷器）

基站电源系统介绍

二、交流供电系统
2.1交流供电系统4个组成部分
① 交流电源（一般为 10KV市电）
11 47 12月1日星期一
11 47 12月1日星期一
②变电站或者变压器
二、交流供电系统
2.1交流供电系统4个组成部分
③固定油机/ 移动式油机
11 47 12月1日星期一
11 47 12月1日星期一
一、基站电源系统的组成
1.2电源系统概括图
高压市电变电站/变压器
固定油机/移动式油机
低压配电设备/ 交流配电设备
AC 220/380V
AC 220/380V
防雷接地系统
AC 220/380V
开关电源
DC -48V
运营商设备
蓄电池
其他新业务设备
空调、照明其他交流电设备
目录
Chap.1 基站电源系统的组成 Chap.2 交流供电系统 Chap.3 直流供电系统 Chap.4 防雷接地系统
Tip：①-48V系统中，通常用24只2V或者4只12V的电池串联，也可以再并联了另一组24只2V或者4只12V的电池，构成蓄电池组。
②蓄电池组中每只电池的型号、厂家必须一致，否则需要使用电池共用管理器。
三、直流供电系统
3.1.3 蓄电池的命名规则
请说出左边蓄电池的正确的全称？
三、直流供电系统
3.1.2 蓄电池存在的必要性
Question：为什么会有电池？
Answer：备电，蓄电池充电时将电能转变成化学能储存起来，当需要蓄电池放电时，将化学能转变成电能供给基站用电设备。
三、直流供电系统
3.1.3 蓄电池的命名规则
单体电池个数
额定容量（AH）蓄电池型号：G----固定

通信基站电源系统设计

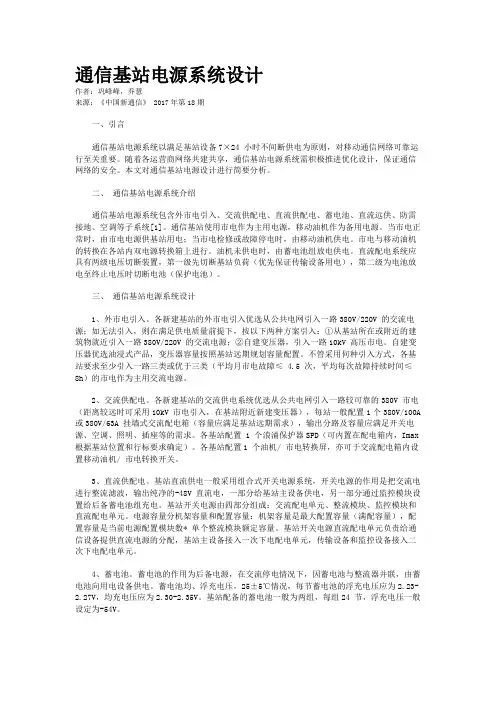

通信基站电源系统设计作者：巩峰峰，乔慧来源：《中国新通信》 2017年第18期一、引言通信基站电源系统以满足基站设备7×24 小时不间断供电为原则，对移动通信网络可靠运行至关重要。

随着各运营商网络共建共享，通信基站电源系统需积极推进优化设计，保证通信网络的安全。

本文对通信基站电源设计进行简要分析。

二、通信基站电源系统介绍通信基站电源系统包含外市电引入、交流供配电、直流供配电、蓄电池、直流远供、防雷接地、空调等子系统[1]。

通信基站使用市电作为主用电源，移动油机作为备用电源。

当市电正常时，由市电电源供基站用电；当市电检修或故障停电时，由移动油机供电。

市电与移动油机的转换在各站内双电源转换箱上进行。

油机未供电时，由蓄电池组放电供电。

直流配电系统应具有两级电压切断装置，第一级先切断基站负荷（优先保证传输设备用电），第二级为电池放电至终止电压时切断电池（保护电池）。

三、通信基站电源系统设计1、外市电引入。

各新建基站的外市电引入优选从公共电网引入一路380V/220V 的交流电源；如无法引入，则在满足供电质量前提下，按以下两种方案引入：①从基站所在或附近的建筑物就近引入一路380V/220V 的交流电源；②自建变压器，引入一路10kV 高压市电。

自建变压器优选油浸式产品，变压器容量按照基站远期规划容量配置。

不管采用何种引入方式，各基站要求至少引入一路三类或优于三类（平均月市电故障≤ 4.5 次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

2、交流供配电。

各新建基站的交流供电系统优选从公共电网引入一路较可靠的380V 市电（距离较远时可采用10kV 市电引入，在基站附近新建变压器），每站一般配置1个380V/100A 或380V/63A 挂墙式交流配电箱（容量应满足基站远期需求），输出分路及容量应满足开关电源、空调、照明、插座等的需求。

各基站配置 1 个浪涌保护器SPD（可内置在配电箱内，Imax 根据基站位置和行标要求确定）。

通信基站电源知识点总结

通信基站电源知识点总结一、通信基站电源概述通信基站电源系统是通信基站设备的重要组成部分，它主要用来为基站设备提供稳定的电源供应。

通信基站电源系统的稳定性和可靠性直接影响到通信设备的正常运行和通信质量，因此通信基站电源的设计和管理至关重要。

通信基站电源系统一般包括直流电源系统和交流电源系统两种。

直流电源系统一般由直流电源设备、蓄电池和直流配电系统组成，用于为无线通信设备提供直流电源。

交流电源系统则是用于为基站设备和辅助设备提供交流电源，一般由交流供电设备、配电柜和配电线路组成。

二、通信基站电源的特点1.稳定性要求高通信基站设备对电源的稳定性要求非常高，因为任何电源波动都可能导致通信中断或通信质量下降。

因此，通信基站电源系统需要具有很高的稳定性和可靠性。

2.备用电源要求严格通信基站设备具有很高的可用性要求，因此通信基站电源系统通常需要配备备用电源，以应对突发的停电或其他电源故障。

3.远程监控和管理通信基站电源系统需要支持远程监控和管理，以便运维人员可以及时了解电源工作状态和故障信息，提高故障处理效率。

4.适应复杂环境通信基站设备一般被设置在户外，需要能够适应各种恶劣的环境条件，通信基站电源系统的设计也需要考虑到环境因素。

三、通信基站电源系统的组成1.直流电源系统直流电源系统是通信基站电源系统的核心部分，它主要由直流电源设备、蓄电池和直流配电系统组成。

直流电源设备一般采用整流器、逆变器等设备，用来将市电或发电机输出的交流电转换为稳定的直流电。

蓄电池一般用于备用电源，以应对突发停电或其他电源故障。

直流配电系统用来将直流电平衡地分配到各个通信设备中。

2.交流电源系统交流电源系统是通信基站电源系统的辅助部分，用来为基站设备和辅助设备提供交流电源。

交流电源系统一般包括交流供电设备、配电柜和配电线路。

交流供电设备用来将市电或发电机输出的交流电转换为稳定的交流电。

配电柜用来对交流电进行配电，保证各个设备能够获取到稳定的电源。

基站电源系统及常用参数设置

五、基站电源系统及常用参数设置
1、示意图：
2、参数设置：
●浮充54.0V
–补偿电池自放电损耗（平时）
●均充56.4V
–快速充电（不满）
–迫使各单体电池的特性均衡（1至3个月
●充电限流值<= 0.1~0.15C10 （单个模块额定工作电流为50A）
–C10 单组电池容量
例: C10=1000AH
=100AX10H
≠50AX20H
●一次下电设置电压：44V，二次下电设置电压：43.5V
●整流模块按功能分：带热插拔功能和不带热插拔功能两种，不带热插拔功能的更换顺序
(等电位操作)：先插交流口→打开正常后→再插直流口（原因：防止打火）
六、必须掌握的一些计算
1、功率W=电压V*电流A（交流、直流均一样）
2、过半时间=电池组总容量AH／负载总电流A／2（例：电池总容量为1000AH，负载总电流为50A，则
过半时间=1000/50/2=10小时）
3、单相汽油或柴油发电机额定功率为5000W，空调一般在2000W左右，用单相油机发电时应先将空调关
闭，否则油机会过载。

可以计算：模块50A*54V=2700W+空调2000W=4700W，油机实际输出功率一般可估算为80%即4000W左右。

4、单相油机发电时遇负载总电流超过50A应如何操作：以负载65A为例，一个模块工作只有50A，则电
池仍放电10A，发电时间长了会出现倒站或是来电切换时倒站，若开启两个模块油机无法承受，此时可以对模块进行限流如35A，再开启两个模块（两个模块应处于同一相）。

35A*2*54V=3780W，油机可以正常工作，而且尚有5A电流对电池充电。

动力电源系统原理介绍

动力电源系统原理介绍一、基站电源供电系统的组成结构基站电源供电系统的组成结构如图所示。

图2-基站电源供电系统的组成结构图１、高频开关电源的基本组成图3-高频开关电源的基本组成２、高频开关电源主要特点◆重量轻、体积小、适用于分散式供电◆效率高（达90%以上）◆功率因数高（大于0.92)◆稳压精度高达0.2%◆噪音低◆维护方便◆可靠性强◆扩容方便◆调试方便◆便于实现集中监控、无人值守◆对交流输入电源要求低◆自动化程度高◆存在高频谐波干扰◆控制电路复杂二、基础电压指标◆三向输入连接法：三相四线制A、B、C、N的颜色顺序为黄．绿．红．蓝◆供电质量标准◆1、直流电源电压变动范围◆-48V系统：-40V—57V◆+24V系统：19V—29V◆全程最大允许压降：◆-48V系统：3V◆+24V系统：2.6V◆直流供电回路接头压降：◆1000Ah以下：每100安培≤5mV◆1000Ah以上：每100安培≤3mV1、交流市电电源供电标准◆额定电压：220V/380V；◆额定频率：50HZ；2、交流油机电源供电标准◆额定电压：230V/400V◆额定频率：50HZ；◆三相供电电压不平衡度不大于4%。

◆电压波形正弦畸变率不大于5%◆交换局接地电阻<1Ω；基站接地电阻值<5Ω；表是基站电源参数设置。

三、珠江电源系统介绍图1-珠江电源整流架珠江电源系统有如下型号及对应电压：PRS5000（-48V）PRS1800（-48V）PRS700（+24V）PRS4000（-48V）PRS1000（-48V&+24V）※PRS700电源系统的分类1、综合地柜式：（最多21个整流模块）–PRSB700–PRS700R2–PRSV7002、嵌入式电源：（最多4个整流模块）–PRS700M3–PRS700M4–PRS700M63、挂墙式电源：（最多7个整流模块）※主要技术参数及性能1 、输入参数(1) 输入电压:额定电压：220Vac165~275Vac 可连续正常工作275~300Vac 可工作10分钟300~345Vac 可工作400ms开机电压：187Vac 关机电压：165Vac故允许输入电压范围：187~275Vac(2) 输入频率：45~65HZ2 、输出参数(1) 输出电压范围:40~60Vdc之间可调 (48V系统)20~30Vdc之间可调 (24V系统)(2) 输出电流:（单个模块）58Vdc/13.5A 43Vdc/18A (48V系统) 29Vdc/23A 22.5Vdc/30A (24V系统) (3) 输出功率: （单个模块）800W、1000W (48V系统)700W (24V系统)(4) 系统最大输出容量：30~600A之间可选（考虑N+1冗余设计）3 、其他参数◆效率：η≥92% (满负载)◆功率因数：PF总≥0.995 (满负载)◆软启动时间：5~8S◆可闻噪声≤50dB◆衡重杂音≤2mv◆ 纹波电压≤100mv◆ 稳压精度： δ≤±0.5% (满负载)4、性能特点整流模块处于热插拔工作状态，因此可以在开机和带负载的情况下，拔出或插入模块。

基站电源系统介绍

移动基站电源系统介绍Introduction of Mobile Base Station Power System主讲人：***A.基站电源系统介绍B.后备蓄电池C.组合式直流系统D.交流配电系统E.接地系统F.移动油机G.动环监控目录CONTENTS[1] CMCC基站电源系统基站电源系统的组成基站电源系统交流配电系统•外市电引入、移动油机双路切换•防雷保护•交流配电直流供电系统蓄电池接地系统•组合式开关电源•并联浮充工作方式•基站设备、传输设备、监控设备供电•二次下电•阀控式密封型铅酸蓄电池•影响寿命的因素•放电小时率•充放电特性•容量计算•联合接地•接地阻值要求CMCC基站电源系统运行方式示意图交流配电箱蓄电池组组合式开关电源空调市电电源通信设备市电正常供电重要通信设备油机供电市电停电部分负荷断电基站电源系统运行方式市电正常情况下，市电通过整流模块、直流配电单元对通信设备供电，同时，对蓄电池进行浮充，补充其因自放电造成的电量损失。

CASE 1 CASE 2CASE 3当市电停电或故障时，由蓄电池放电，保证通信设备的不间断运行，并根据负荷的重要性有选择的断开部分通信负荷。

当市电中断超过一定时间仍未恢复时，移动柴油发电机组迅速到位，对需要保证的交流负荷供电。

在对通信设备供电的同时，对蓄电池进行补充电[2] CMCC蓄电池蓄电池活动通信电源的最后一道防线•阀控式密封型铅酸蓄电池 •影响寿命的因素•放电小时率•充放电特性 •容量计算阀控式铅酸蓄电池蓄电池是储存电能的一种设备。

它能将充电时得到的电能转变为化学能保存起来，需要电能时又能及时将化学能变为电能释放出来，供用电设备使用；这种转换可以反复循环多次。

在阀控式铅酸蓄电池中，电解液全部吸附在隔板和极板中，负极活性物质（海绵状铅）在潮湿条件下活性很高，能与氧气快速反应。

充电过程中，正极板产生的氧气通过隔板扩散到负极板，与负极活性物质快速反应，化合成水。

基站电源系统介绍

基站电源系统详一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成;交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱具备市电油机转换功能组成;直流供电系统:由高频开关组合电源含交流配电单元、监控模块、整流模块、直流配电单元、两组或一组蓄电池组组成;交流供电系统运行方式:1市电正常时,由市电供电;2市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;3移动油机到站,待油机启动后,由油机供电;4市电恢复后,由市电供电;直流供电系统的运行方式:在线恒压充电的全浮充供电方式;1当交流电源正常时,由整流器和蓄电池并联浮充供电整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量;2当交流电源中断后,由蓄电池单独向通信设备供电;3当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电;蓄电池组既为备用电源,又可以吸收高频纹波电流;二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组;三交流供电部分交流供电系统分为两种型式1. TN型：系统中,电源端有一点与地直接连接,电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种;型：在此系统中,电源端有一点与地直接连接,负荷侧电气装置外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点;移动基站中常用TT型式供电对市电的要求新建基站要求引入一路三类以上年停电次数≤54,每次停电时长≤8小时的市电电源;乡镇及农村基站交流电源引入容量建议为15kW自建变压器的基站,变压器容量建议按照20KVA选定；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站,交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆;浪涌保护器1功能浪涌保护器Surge Protective Devices, SPD:通过抑制瞬态过电压及旁路浪涌电流来保护设备的装置;最大通流容量Imax :SPD不发生实质性破坏,每线或单模块能通过规定次数、规定波形模拟雷电流的最大电流峰值;2配置原则1通信基站的交流电源系统的雷电过电压保护应使用分级保护;2交流电源第一级SPD的最大通流容量,应根据局站性质、地理环境和当地雷暴日大小来确定;当存在以下不利因素时,应提高交流电源第一级SPD的最大通流容量:●局站设在高层建筑、山顶、水边、矿区和空旷高地;●局站设有铁塔或塔楼;●无专用变压器;●地处少雷区或者中雷区,根据历年统计,时有雷击发生;●交流供电线路无法按要求埋地引入;●大地电阻率较高致使站内接地电阻偏大;说明:1、城市指市区一般公共建筑物、专用机房;2、郊区指包括城市中高层孤立建筑物的楼顶机房、城郊、居民房、水塘旁以及无专用配电变压器供电的基站;3、山区指包括丘陵、公路旁、农民房、水田旁的易遭受雷击的机房;3在使用分级保护时,各级浪涌保护器之间应保持必要的退耦距离或增设退耦器件,以确保各级浪涌保护器协调工作;氧化锌SPD与氧化锌SPD之间退耦距离电缆长度应不小于5m;4在SPD的引接线上,应串接保护空开,防止SPD故障时引起系统供电中断;保护空开的标称电流不应大于前级供电线路空开的1/倍;3接线方式4导线选择说明:1使用模块式SPD时,引接线长度应小于1m,SPD 接地线的长度应小于;2使用箱式SPD时,引接线和接地线长度均应小于 ;交流配电箱具备两路电源转换一路市电、一路移动油机,并为开关电源、空调、照明等交流用电设备提供交流供电回路的功能;一般为380V/100A 63A交流电源总输入;当所需市电引入容量小于5KVA时,可以引入单相220V交流电源;设备容量、功率、电压、电流之间的关系:三相系统:S = U×IP = U×I×Cosφ其中:U=380V单相系统:S = U×I ;P = U×I×Cosφ其中:U=220VS:容量kVAU:电压VCosφ:功率因数,取开关电源取,空调设备取P:功率kWI:电流A断路器容量=计算电流×可靠系数取 ~四高频开关组合电源高频开关组合电源由交流配电单元、直流配电单元、整流模块、监控模块组成;交流配电单元：输入市电或油机电源,将交流电能分配给开关电源整流模块使用;含有浪涌保护器,作为基站电源系统的第二级防雷保护;直流配电单元：通过直流汇流母排,将开关电源整流模块输出的直流电能提供给通信设备用电,并对电池进行充电;整流模块：从交流配电取得交流电能,将交流电整流成直流电,输出到直流母排;监控模块：实时监测和控制电源系统各部分工作,对电池进行自动管理,具有标准的RS232或 RS485通信口,作为后台监控的接口;交流配电单元交流配电介绍整流模块整流模块电路基本结构高频开关整流模块的电路技术发展至今,基本形成如下图所示的电路结构面板读数直流配电单元直流配电回路需有一次下电、二次下电之分,基站设备接在一次下电回路,传输设备、监控设备接在二次下电回路.电压继电器在板背面,已经标识出负载分路特性断路器容量=计算电流×可靠系数取 ~熔断器容量=计算电流×可靠系数取 ~ 2内部直流铜排整流模块输出监控模块监控单元电路原理架内信号线连接监控模块介绍蓄电池管理浮充、均充●浮充充电应解决的两个问题：1. 补偿电池因自放电而产生的容量损失2. 避免过充造成电池寿命的缩短●浮充电压一般在～只范围内选定温度为25℃时●均衡充电电压～只●整流设备应能浮充／均充方式的自动转换;蓄电池放电后,整流设备自动向蓄电池进行均充电,当充电电流小于每安时50mA或充入电量是放出电量的倍时,均充自动转为浮充;五蓄电池组蓄电池是储存电能的一种设备;它能将充电时得到的电能转变为化学能保存起来,需要电能时又能及时将化学能变为电能释放出来,供用电设备使用;这种转换可以反复循环多次;1电池槽、盖:超强阻燃塑料;2提手:便于搬运;3正负极群:板栅采用铅钙合金;4微细玻璃纤维隔板;5汇流排:耐大电流冲击;6端子:内嵌铜芯,电阻最小化,极柱密封技术;7安全阀:进口阀帽,具有耐酸和良好的弹性恢复能力;内含电解液影响寿命的因素密封阀控铅酸蓄电池的浮充寿命为10年左右,充放电次数为1000—1200次;除了电池本身的设计、工艺水平和充放电循环周期以外,影响蓄电池使用寿命的因素还包括:1放电深度:电池的过放电会严重的缩短电池的使用寿命,因此要严禁电池的过放电;2充电电流:充电电流过大会使电池内盈余气体增多,升高电池内压,而且滞留在正极周围的氧会窜入 PbO2内层,引起极板氧化腐蚀;3环境温度:环境温度越高,电池的寿命越短;4电池的不均衡性:多节串联的电池在运行过程中有时会发生容量、端压不一致的情况,通常采用均充的方法来解决;电池单体间连接安装方式1单层立放2双层立放多层安装时需要注意机房地面承重能力3双层卧放多层安装时需要注意机房地面承重能力;4四层卧放多层安装时需要注意机房地面承重能力;六室内地线排七移动油机用快速插头八日常维护1运行状态2交流配电维护交流缺相整流模块内部DSP芯片由交/直流两端供电,因此关闭整流模块的输入空开,此时模块内部DSP芯片仍由直流母牌供电,该整流模块测量其输入市电为0,则上报监控单元M500F,系统可能出现“市电缺相”或者“整流模块市电故障”系统输出总电流减少整流模块在市电85V~170V是输入功率是线性增长,因此在市电输入小于170V的情况下,系统的总输出电流/输出功率是随着市电而变化的交流接触器不吸合1交流接触器控制板件故障交流采样板故障：A14C3S1,输入两路市电、输出一路,一路；逻辑控制板：A14C3C2,两路市电采样输入,逻辑比较后将选择信号送到A14C3C1板；逻辑驱动板：A14C3C1,两路市电A相输入,辅助电源,交流接触器的工作电源220VDC,9VDC,A14C3C2板选择信号输入,放大后驱动交流接触器工作；测量各板件的输入输出接口,定位故障板件,更换；2接触器本身故障：断开市电,接触器的驱动线圈电阻阻值为120～130欧姆；若为0,则已经短路烧坏；若原大于120欧姆,则已经烧坏开路；3整流模块维护模块故障直接用新模块更换即可;无需设置任何参数;如果暂时拔出故障模块,需要清除当前“模块通信中断”则需同时按”ESC”与“ENT”键复位监控模块;若需清除“模块丢失”告警,则需按“”键并按”ENT” 键确认清除;风扇故障风扇根据环境温度运行27~40摄氏度;现场可更换,需将模块拔出后,用起子拆卸盖板;风扇故障时,模块红指示灯闪烁,并将信息送到监控;4直流配电维护1直流配电日常维护要求负载重要性区分负载供电与电池保护优先性注意温升注意电池维护2常见故障处理电池支路断：电池支路检测是通过压差来判断的;当压差超过400mV时,就会触发电池支路断告警;负载支路断负载支路断告警只有在负载支路端接有负载的情况下断开熔断器或开关才会触发告警;电池测试3整流模块维护●整流模块是具备全套告警保护功能和有源均流整合功能,故不需要按时检查或调整参数;其完善的自检功能能够及时发现早期产生的问题;●均流反映整流模块运行品质的参数●在常规条件下,每个整流模块输出电流变动在平均电流值的±2A或±3%之内;这是内部环路电路参数来调整每个单元所占之份额;一般而言,如有1～2个整流模块漂移,均流参数超出指标, 多半可认为漂移的整流模块内电路上存在漂移组件;这也就是模块出现故障的前兆. 必须加以特别的关注.●多个整流模块均流都未达要求,则很可能问题出在监控模块上;●风冷型整流模块因环境空气不断吹入模块中, 对一般室内环境而言, 整流模块就是长时间运行, 所吹入的尘埃是不会影响模块运行的.●但如处在尘埃特大的环境中如基建环境, 整流模块被吹入过量的尘埃, 这会影响整流模块运行. 需要加以除尘. 请通知本公司, 由本公司技服人员来现场除尘. 请勿擅自打开模块外壳除尘以免损坏模块.4蓄电池维护蓄电池的保养维护重点1保证蓄电池及时充足电量. 经常处在充电不足的蓄电池是严重影响使用寿命的.措施：利用三段式充电, 提高充电效果, 尽量在较短的时间内完成充电.2 保证蓄电池处于活泼状态, 长时期蓄电池不通过大容量的充放电,蓄电池会活性降低. 导致容量下降.措施：定期做蓄电池的放电测试.3注意是蓄电池的环境温度。

基站电源系统原理及查勘要点

负载电流过大
检查负载电流是否超过电源设备的额定值，如超过需降低负载或更换更大容量的电源设备。
直流配电故障
检查直流配电屏内元器件是否损坏，及时更换。
蓄电池组问题
蓄电池组容量不足
检查蓄电池组容量是否满足基站后备时间要求，如不足需更换更大容量的蓄电池组。
蓄电池组老化
检查蓄电池组是否出现老化现象，如电解液干涸、极板硫化等，及时更换。
2023
REPORTING
THANKS
感谢观看
XX
2023
PART 05
基站电源系统维护与优化建议
REPORTING
定期巡检与维护计划制定
制定详细的巡检计划，包括巡检周期、巡检项目、巡检标准等。
定期对电源系统的各个部件进行外观检查和功能测试，确保设备正常运行。
对电源系统的各项参数进行定期检测和记录，如电压、电流、温度等。
根据巡检结果，制定相应的维护计划，对发现的问题及时处理。
2023
基站电源系统原理及查勘要点
汇报人：XX
XX
REPORTING
2023
目录
• 基站电源系统概述 • 基站电源系统原理 • 基站查勘要点 • 基站电源系统常见问题与解决方案 • 基站电源系统维护与优化建议 • 总结与展望
2023
PART 01
基站电源系统概述
REPORTING
定义与功能
定义
关键设备预防性维护措施
01 对关键设备进行定期预防性维护，包括清洁、紧固、润滑等。
02
定期对关键设备的性能进行测试和评估，确保其满足运行要求。
03
对关键设备的备件进行定期检查和更换，确保备件的可用性和完好性。

铁塔基站维护电源培训

湘西铁塔基站维护电源培训基站的通信电源系统主要由高频开关电源、蓄电池组、柴（汽）油发电机组等设备组成。

其它设备还包括变压器、市电-油机转换箱、交流配电箱、空调、动环监控设备及防雷接地设备。

通信电源一般均使用正极接地的-48V直流电源系统，电压变动范围为-40〜-57V。

一、高频开关电源开关电源的作用是将交流电变换为通信设备所需的直流电。

基站的开关电源设备主要由交流配电单元、直流配电单元、监控单元及整流模块等部分组成。

1．目前湘西本地网近3年来新建基站配套的开关电源基本上均系艾默生PS48300-3B/2900-150型产品，另外有少量的中兴ZXDU68S601型、中达电通MCS3000型等其它公司的产品；联通划归站的开关电源主要有艾默生PS48400-3/2900、艾默生PS48400-2D/50及中兴ZXDU300、中兴ZXDU500型等厂商的产品，另外有少量的北京动力源、杭州顺达等公司的产品。

其中艾默生PS48300-3B/2900-150型开关电源配R48-2900U50A整流模块3个、M500S监控单元1个、W94C5U11信号转接板1块；中兴ZXDU68S601型开关电源配ZXD240050A或整ZXD150030A流模块3个、监控单元1个。

2．开关电源维护须知①.维护人员应配备有吹风机、毛刷等卫生洁具及高压绝缘棒、交直流钳形表、地阻仪等必要的维护仪表工具；另外还需备有适当数量的整流模块、监控单元、控制板件等维护用备品备件。

②.每个月应对整流模块外部的风道及过滤网、每3个月应对整流模块内部各板件进行清扫除尘工作，以保证模块稳定、可靠的运行； ③.维护人员在巡检中应检查监控单元、整流模块及防雷器件是否正常工作，对监控单元显示的各类“当前告警”应及时进行处理。

④.合理配备整流模块的数量：局站开关电源配置的整流模块的总输出至少应能满足（0.1C 1+直流负荷）的要求。

配备的整流模块应同时开启，以满足蓄电池对充电电流的要求。

移动式基站车原理

移动式基站车原理详解移动式基站车是一种可以随时随地部署和搬迁的移动通信设备，它具有独立的电源、通信设备和天线系统，能够提供临时的无线通信服务。

本文将详细介绍移动式基站车的基本原理。

1. 移动式基站车的组成移动式基站车由以下几个主要部分组成：1.1 机械系统移动式基站车通常采用卡车或拖车作为底盘，具有良好的机动性和可搬运性。

底盘上安装有固定和可调节的支架，用于支持通信设备和天线系统。

1.2 电源系统移动式基站车需要独立供电，因此配备了电源系统。

电源系统通常由发电机、蓄电池和逆变器组成。

发电机可以提供稳定的交流电源，同时也可以通过充电方式为蓄电池充电。

逆变器负责将直流电转换为交流电以供给通信设备使用。

1.3 通信设备移动式基站车内部配备了各种用于无线通信的设备，包括无线传输器、接收器、调制解调器等。

这些设备负责接收和发送无线信号，并进行信号处理和调制解调。

1.4 天线系统移动式基站车上安装有天线系统，用于接收和发送无线信号。

天线系统通常包括主天线和辅助天线。

主天线用于与用户设备进行通信，辅助天线用于与其他基站车或固定基站进行通信。

2. 移动式基站车的工作原理移动式基站车的工作原理可以分为以下几个步骤：2.1 部署和启动移动式基站车首先需要找到一个适合的位置，停放并稳定底盘。

然后通过电源系统为通信设备供电，并启动各个设备。

2.2 信号接收与发送移动式基站车的天线系统接收到用户设备发出的信号后，将其传输给接收器。

接收器对信号进行放大、滤波、解调等处理后，将其转发给调制解调器。

调制解调器将数字信号转换为模拟信号，并通过发射机将其发送出去。

同时，移动式基站车也会接收其他基站车或固定基站发来的信号。

这些信号经过类似的处理流程后，通过天线系统发送给用户设备。

2.3 信号处理与转发移动式基站车的通信设备会对接收到的信号进行处理和转发。

例如，对于语音通话，通信设备会将语音信号进行解码和编码，并通过无线传输器发送给目标用户设备。

基站配套电源组成和介绍

开关电源架
电池“－”极电池“＋”排直流输出端子(负极）
3 33 3
3G NodeB
-48V
+
-
5
二次下电
一次下电
4
2
交流输入端子
5
4
8
9
走线架
9
9
9
9
联合地网
图1.2.2-1 移动基站通信电源系统示意图
电池
通信电源系统的器件低压电器低压断路器（开关） ➢功能：保护交直流线路及设备 ➢分类：微型断路器、塑壳式断路器（塑壳开关）、抽屉式断路器（框架开关） ➢选型要点：空气开关的容量（额定容量）>设备的满负载功率/设备最低工作电压 ✓一般24V系统取21.6V ✓一般48V系统取43.2V 熔断器 ➢熔断器的组成：熔芯＋底座 ➢选型要点：同空气开关的选型要点
NABC
机械联锁
FU1 CD
JD FU2
QF1 63A或100A
QF2 63A或100A
QF12 63A
SPD (电涌保护器)
PE
50A
50A
25A 25A
QF3
QF4
QF5
QF6
开关电源备用
空调1 空调2
N
市电检测、告警装置
25A 16A 10A 16A 16A
QF7
QF8
QF9 QF10 QF11
电力电缆选择（2）型式代号 ➢各运营商、同一运营商不同分公司的要求不同 ➢是否是否选择软电缆（R），主要从施工的方便性考虑额定电压：1000V/600V 规格代号（线径的选择） ➢交流电缆线径的选择的原则主要有 ✓主要为过流量核算：电缆的载流量 >回路最大电流 ✓压降核算（在基站设计一般不需考虑） ➢直流电缆线径的选择 ✓主要考虑整个直流供电回路的压降 ✓根据电缆的载流量核对

移动通信基站基础知识

移动通信基站基础知识移动通信基站基础知识移动通信基站是移动通信系统中的核心设备，为无线通信提供了基础设施。

本文将介绍移动通信基站的基础知识，包括基站的定义、功能、组成和工作原理。

1. 基站的定义移动通信基站是指提供无线通信覆盖和传输功能的设备，通过无线信号连接用户终端设备与移动通信网络。

2. 基站的功能移动通信基站主要具有以下功能：- 信号覆盖：提供无线信号覆盖范围，使用户终端设备能够接收和发送信号。

- 通信连接：建立用户终端设备和移动通信网络之间的通信连接。

- 信号传输：将用户终端设备发送的信号传输到移动通信网络，将移动通信网络的信号传输到用户终端设备。

- 数据处理：对用户终端设备发送和接收的数据进行处理和转发。

3. 基站的组成移动通信基站一般由以下组成部分构成：- 天线系统：负责接收和发送无线信号。

- 无线收发设备：负责将无线信号转换成电信号，以及将电信号转换成无线信号。

- 传输设备：负责将基站与移动通信网络之间的数据进行传输。

- 控制设备：负责控制基站的运行和管理。

- 电源系统：为基站提供电力供应。

4. 基站的工作原理移动通信基站的工作原理如下：- 接收信号：基站的天线系统接收到用户终端设备发送的信号。

- 信号处理：无线收发设备将接收到的信号进行处理，包括解码、解调等操作。

- 信号传输：经过传输设备的处理，信号被传输到移动通信网络，或者从移动通信网络传输到用户终端设备。

- 数据处理：基站的控制设备对接收到的数据进行处理，包括数据解析、转发等操作。

- 电力供应：基站的电源系统为基站提供稳定的电力供应，保证其正常运行。

5. 基站的分类根据不同的标准和功能，移动通信基站可以分为以下几类：- 宏基站：负责覆盖广阔的区域，提供大范围的通信服务。

- 微基站：一般安装在城市中心或者人口密集区域，提供较高的信号容量和速率。

- 室内基站：安装在室内环境中，提供室内的无线通信覆盖。

- 蜂窝式基站：通过多个小型基站组成网络，实现覆盖范围更广、信号质量更高的通信服务。

【网络通信】基站电源系统及原理

PPT文档演模板
• 1、“S”至 “P”导线长度应大于5米，否则需加退耦电感。
• 2、“D”至 “d1”导线长度应小于1米(Φ70 软线)。
【网络通信】基站电源系统及原理
•二、通信基站交流供电系统
• 通信基站交流配电系统图
• 交流配电箱标准配置：
• 输入：100A/3P 1路(市电)
市区、城郊及县城基站交流市电引入容量建议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。
• 基站交流供电系统由一路380V交流市电
引入、防雷箱、交流配电箱和开关电源架
中的交流配电单元组成。
PPT文档演模板
【网络通信】基站电源系统及原理
•一、通信基站电源系统的组成
• 防雷箱接线示意图（凯文接法）
市区、城郊及县城基站交流市电引入容量建议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。
• 基站交流供电系统由一路380V交流市电
引入、防雷箱、交流配电箱和开关电源架
中的交流配电单元组成。PPT文档演模板源自【网络通信】基站电源系统及原理
•一、通信基站电源系统的组成
• 防雷箱接线示意图（凯文接法）
【网络通信】基站电源系统及原理
PPT文档演模板
2020/10/31
【网络通信】基站电源系统及原理
•主要内容
•1、通信基站电源系统的组成
•2、通信基站交流供电系统
PPT文档演模板
•3、通信基站直流供电系统
【网络通信】基站电源系统及原理
一、通信基站电源系统的组成
• 通• 信基新站建电基源站系均统配的置组1套成交直流供电系统，分别由1台交流配电箱/屏、1套-48V高频开关组合电源（含交流配电单元、高频开关整流模块、监控模块、直流配电单元）和2组（或1组）阀控式蓄电池组组成。
