风量 风压 关系

风量 风压 关系

风量风压关系
风量和风压是流体力学中的两个重要概念。

风量指的是单位时间内通过某一截面的空气体积,通常用“立方米每秒”表示;而风压则是指单位面积上受到的风力作用力,通常用“帕斯卡”表示。

两者之间的关系可以用下面的公式表示:
风压 = 风速² * 空气密度 * 空气截面积 / 2
其中,空气密度是空气的质量密度,一般为1.2千克每立方米;空气截面积则是风流通过的面积。

可以看出,风速的平方是风压的主要影响因素,因此在设计建筑物、风力机等结构时,需要注意考虑风速对结构的影响。

此外,风量通常也和风速有关系,可以通过下面的公式计算:
风速 = 风量 / 空气截面积
因此,知道了风量、风速等参数,就能够推算出风压等相关参数,从而更好地评估空气流动对建筑物、设备的影响。

风机风量如何计算

风机风量如何计算

风机风量如何计算风机风量如何计算风机风量得定义为:风速V与风道截面积F得乘积、大型风机由于能够用风速计准确测出风速,所以风量计算也很简单,直接用公式Q=VF,便可算出风量、风机数量得确定根据所选房间得换气次数,计算厂房所需总风量,进而计算得风机数量。

计算公式:N=V×n/Q 其中:N——风机数量(台); V-—场地体积(m3); n-—换气次数(次/时); Q——所选风机型号得单台风量(m3/h)。

风机型号得选择应该根据厂房实际情况,尽量选取与原窗口尺寸相匹配得风机型号,风机与湿帘尽量保持一定得距离(尽可能分别装在厂房得山墙两侧),实现良好得通风换气效果。

排风侧尽量不靠近附近建筑物,以防影响附近住户。

如从室内带出得空气中含有污染环境,可以在风口安装喷水装置,吸附近污染物集中回收,不污染环境引风机所需风量风压如何计算1、引风机选型,首要得就是确定风量;2、风量得确定要瞧您做什么用途,不同得用途风量确定方法不一样,请参照专业书籍或者请教专业技术人员;3、确定了风量之后,逐段计算沿程阻力与局部阻力,将它们相加,乘以裕量系数,得出需要得压力;4、查阅风机性能数据表,或者请风机厂家查找对应得风机型号即可风机风量与风压计算功率,工业方面用,设计中,通过风量与风压计算风机得大概功率功率(KW)=风量(m3/h)*风压(Pa)/(3600*风机效率*机械传动效率*1000)。

风量=(功率*3600*风机效率*机械传动效率*1000)/风压。

风机效率可取0、719至0、8;机械传动效率对于三角带传动取0、95,对于联轴器传动取0、98。

风量如何计算?要加入风机功率管道等因素,抽风空间得大小等?比如说:100平方得房间我需要每小时抽风500立方,要怎么求出它得风机得功率,管道等.还有风速与立方怎么算出来得,比如说0、1或0.5米每秒得风速多长时间可以抽100立方或500立方得风?以上得两个问题要求有个计算公式,公式中得符号要注明.一、1、管道计算首先确定管道得长度,假设管道直径.计算每米管道得沿程摩擦阻力:R=(λ/D)*(ν^2*γ/2)。

罗茨风机选型的原则和方法

罗茨风机选型的原则和方法

罗茨风机选型的原则和方法一、前言罗茨风机是一种常见的压缩机,广泛应用于工业生产中。

在选择罗茨风机时应当考虑到多种因素,如压力、流量、转速等,以确保其工作稳定牢靠。

本文将介绍罗茨风机选型的原则和方法,以供读者参考。

二、罗茨风机的基本结构罗茨风机的基本结构包括罗茨齿轮、罗茨叶轮、主轴、机壳、进出口管道和轴承等构成。

罗茨齿轮是罗茨风机的核心部件,其结构相当特别。

有两个相互啮合的转子,一个为转子,一个为定子,两个转子上都开凿出一些与良心协调的槽,称为齿槽。

当两个转子一起转动时,槽会将空气从进气口吸到排气口,形成猛烈的气流。

三、罗茨风机的选型原则在选择罗茨风机时,需要考虑以下几个因素:1. 压力压力是罗茨风机的紧要参数,需依据用户需求选择。

一般情况下,罗茨风机的压力为0.1—0.5MPa。

2. 流量罗茨风机的流量是指单位时间内通过罗茨风机的空气体积。

在选择罗茨风机时,需依据实际场景中所需的空气流量确定罗茨风机的流量。

3. 转速罗茨风机的转速越高,其耐用性和牢靠性就越高。

因此,罗茨风机在选型时要依据实在要求选择合适的转速。

4. 运行环境罗茨风机的运行环境也是选型时需要考虑的因素。

不同的工作环境需要不同的罗茨风机,如防爆罗茨风机、防腐罗茨风机等。

四、罗茨风机的选型方法在选型罗茨风机时,可以接受以下方法:1. 确定所需的工作压力和工作流量首先,需要确定当前场景下所需的工作压力和工作流量。

可以依据生产场景的实际要求进行确定。

2. 依据工作压力和工作流量选取合适的罗茨风机型号在确定了所需的工作压力和工作流量之后,可以通过查询不同型号的罗茨风机的性能指标,选择适合当前场景的罗茨风机型号。

3. 计算罗茨风机的电机功率和额定电流依据罗茨风机的选型结果,需要计算罗茨风机的电机功率和额定电流。

这些参数可以依据罗茨风机的设计参数计算得到。

4. 确定罗茨风机的安装方式和配件选定罗茨风机型号后,在安装前需要确定罗茨风机的安装方式和所需的配件。

罗茨式鼓风机的选型要考虑哪些因素

罗茨式鼓风机的选型要考虑哪些因素

罗茨式鼓风机的选型要考虑哪些因素罗茨式鼓风机是一种以齿轮为动力的葫芦形结构风机,它通过两个齿轮的齿轮之间产生空气,从而实现吸入和排气的效果。

这种风机在很多行业中都有广泛的应用,比如建筑、水处理、化同学产、电力、纸浆造纸、食品等领域。

在选购罗茨式鼓风机时,需要考虑以下因素:1. 风机的流量流量是罗茨式鼓风机最紧要的性能指标之一、它是指单位时间内风机能够排出或吸入的空气量。

一般来说,行业中常用的单位是立方米/小时(m³/h)或立方英尺/分钟(CFM)。

在选购罗茨式鼓风机时,需要依据需要的流量选择适当的型号和规格,以确保鼓风机能够充分实际生产的需求。

2. 风机的出口压力出口压力是指罗茨式鼓风机所能产生的风力大小,它影响鼓风机能否为工厂的生产需求供应充分的压力。

在确定所需要的出口压力时,需要考虑工厂的生产流程、空气的传输距离、高度、管道的直径等因素,并依据实际情况选择适当的型号和规格。

3. 风机的功率功率是罗茨式鼓风机能够供应的电气力。

在选购罗茨式鼓风机时,需要考虑工厂的电力供应情况,以及计算出鼓风机需要的功率。

一般来说,功率与流量成正比关系,与压力成反比关系。

因此,确定需求流量和压力后,可依据鼓风机的功率曲线选择合适的型号和规格。

4. 风机的性能罗茨式鼓风机的性能是指鼓风机的风量、功率、效率、噪音、振动等,它们直接关系到整个生产环节的稳定性、牢靠性和效益。

在选购罗茨式鼓风机时,需要参考制造商供应的性能参数,并结合实际情况进行选择。

5. 风机的材质罗茨式鼓风机涉及到的部件材质一般为铸铁、钢材、不锈钢等,这决议了鼓风机的使用寿命和抗腐蚀本领。

在选购罗茨式鼓风机时,需要依据生产环境中的环境因素、介质属性和使用寿命等因素来选择合适的材质。

6. 风机的安装和维护和修理罗茨式鼓风机的安装和维护和修理也是选型要考虑的因素之一、在安装时,需要考虑到空气管道的走向、支架的安装及位置,好处就是能够提高鼓风机的使用寿命和效率,并能够降低维护和修理成本。

风量的计算方法_风压和风速的关系

风量的计算方法_风压和风速的关系

风量的计算方法_风压和风速的关系在通风工程、空调系统以及许多工业领域中,风量的准确计算至关重要。

而要理解风量的计算,就不得不涉及到风压和风速这两个关键因素。

它们之间相互关联,共同影响着空气的流动特性。

首先,我们来谈谈风量的定义。

风量,简单来说,就是单位时间内通过某个截面的空气体积。

通常用立方米每秒(m³/s)或者立方米每小时(m³/h)来表示。

那么,如何计算风量呢?常见的方法有两种:一种是通过测量风速来计算,另一种则是根据风压来推算。

通过风速计算风量是比较直观的方法。

假设我们有一个风道,其截面面积为 A 平方米,通过测量得到截面处的平均风速为 V 米每秒。

那么风量 Q 就可以通过公式 Q = A × V 来计算。

例如,风道的截面是一个边长为 1 米的正方形,即 A = 1 平方米,测量得到的风速为 5 米每秒,那么风量 Q = 1 × 5 = 5 立方米每秒。

接下来,我们深入探讨一下风压和风速的关系。

风压是指空气在流动过程中对物体表面产生的压力。

风速越大,风压也就越大。

它们之间的关系可以用伯努利方程来描述。

伯努利方程表明,在理想流体(不考虑粘性和能量损失)中,沿着一条流线,总压(静压与动压之和)保持不变。

静压是指流体静止时的压力,而动压则与流速的平方成正比。

动压=05 × ρ × V²,其中ρ 是空气的密度(通常在标准状况下约为12 千克每立方米),V 是风速。

静压=总压动压风压通常可以分为全压、静压和动压。

全压是指静压和动压的总和。

在实际应用中,我们常常会遇到需要根据风压来估算风速或者风量的情况。

例如,在风机选型时,已知风机所能提供的风压,就需要根据风压来推算出能够产生的风速和风量,以确定是否满足系统的需求。

如果已知风压 P 和空气密度ρ,我们可以通过公式 V =√(2P /ρ) 来计算风速。

然后再根据前面提到的通过风速计算风量的方法,求出风量。

罗茨风机风量与风压的关系

罗茨风机风量与风压的关系

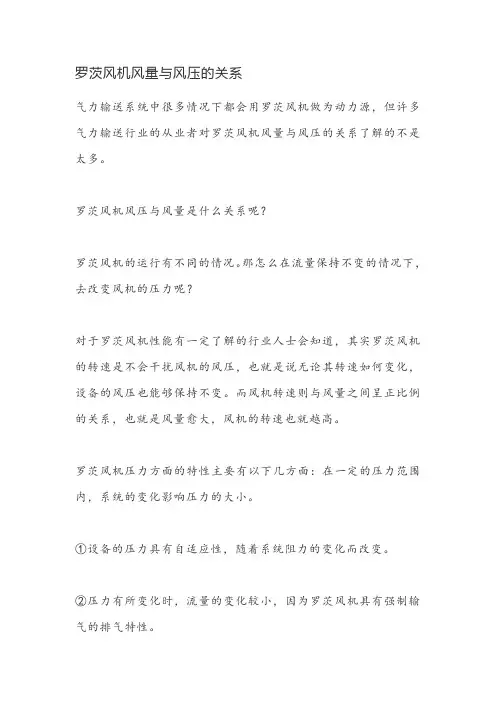

罗茨风机风量与风压的关系
气力输送系统中很多情况下都会用罗茨风机做为动力源,但许多气力输送行业的从业者对罗茨风机风量与风压的关系了解的不是太多。

罗茨风机风压与风量是什么关系呢?
罗茨风机的运行有不同的情况。

那怎么在流量保持不变的情况下,去改变风机的压力呢?
对于罗茨风机性能有一定了解的行业人士会知道,其实罗茨风机的转速是不会干扰风机的风压,也就是说无论其转速如何变化,设备的风压也能够保持不变。

而风机转速则与风量之间呈正比例的关系,也就是风量愈大,风机的转速也就越高。

罗茨风机压力方面的特性主要有以下几方面:在一定的压力范围内,系统的变化影响压力的大小。

①设备的压力具有自适应性,随着系统阻力的变化而改变。

②压力有所变化时,流量的变化较小,因为罗茨风机具有强制输气的排气特性。

根据以上特性,我们可以通过以下方式来改变风机的压力。

①改变系统需要压力,简单的说:改变出风口口径大小。

大则降压,小则升压。

②调整设备工作运行间隙。

③在设备上安装泄压阀。

风量与风压的关系
罗茨风机是靠叶轮与机壳之间的密闭间隙强制空气流动,而轴流和离心是靠叶片将动能传递给空气而流动,因此罗茨风机输送气体流量不会因管道压力增大而减小多少,只是因管道压力变大的把空气的体积压缩了,但总的流量是不变的,体积变化也不大,不会出现几倍这样的情况,而轴流和离心当管道内压力变大时,流量会明显减小,而且压力越大流量越小,鼓不动的时候,流量就为零了。

风机的风量、风压、功率、转速的相关计算

风机的风量、风压、功率、转速的相关计算

风机的风量.风压.功率.转速的相关计算1风机风量、风压、功率间的换算应用场景:(1)在风机选型时,已知风量和风压,估算风机的装机功率。

(2)在风机运行以后,已知风压和功率(或电流),估算运行的风量。

三者的关系:NI=Q*P∕(3600皿*n2*1000)N=KNl;Nl-轴功率(kW);N-实际功率(kW);Q-风量(m3∕h);P-风压(Pa);nl-风机效率可取0.719至0.8;r12-机械传动效率按表-1选取;注意事项:(1)在使用压力计算时,压力是指风机进口喉部的压力值,但实际不可测,所以在实际操作时,尽量选择靠近风机进口处的压力值。

(2)在使用功率计算时,功率可以从变频器上直接读取,或者通过测电流进行估算;(3)在计算时,注意不要把单位带错了。

计算举例:已知一台风机额定参数风量/静压:78000m3/h、4000Pa,采用联轴器直连。

平常变频运行,运行时静压2000Pa,功率50kW,请估算现在的风量?由上边的公式可以知道:Q=(N*3600ηl*η2*1000)÷P÷K=50*3600*0.75*0.98*1000÷2000÷1.15≈57521m3∕h2风机的风压、风量、功率与转速的关系(1)通风机的转速n可用转速表直接测量,其数值用每分钟多少转(转/分)来表示O(2)小型风机的转速一般较高,往往与电动机直接相连。

(3)大型风机的转速较低,一般用皮带传动与电动机相连,改变皮带轮的直径即可调节风机的转速,其关系如下:nl∕n2=d2∕dl,式中:nl,n2——风机;电动机的转速dl,62——风机和电动机的皮带轮的直径。

(4)当转速改变时,风机的特性参数Q,H,N的变化可按下式计算:Q∕Q'=n∕n'H∕H'=(n∕n')2N∕N'=(n∕n')3在实际运行中,通常使用变频器来实现转速的变化,即变频,故通常使用频率代替转速。

风量风压计算公式

风量风压计算公式

风量风压计算公式风量和风压是风机工程中常常涉及到的两个重要指标。

风量表示单位时间内通过风机的空气流量,而风压则表示风机产生的空气压力。

在风机设计和选择过程中,准确计算出风量和风压是非常重要的,可以帮助工程师选择合适的风机和进行系统设计。

下面将介绍风量和风压的计算公式。

1.风量的计算公式:风量的计算公式如下:Q=V×A其中,Q表示风量(m³/h),V表示风速(m/s),A表示截面积(m²)。

在实际工程中,常用的单位换算关系为:1m/s=3600m³/h如果知道风机的风速和截面积,可以通过上述公式计算出风量。

2.风压的计算公式:风压的计算公式如下:P=(ρ×V²)/2其中,P表示风压(Pa),ρ表示空气密度(kg/m³),V表示风速(m/s)。

在大气条件下,空气密度约为1.225 kg/m³,可以根据实际情况进行调整。

如果知道风机的风速,可以通过上述公式计算出风压。

3.风量和风压的关系:风量和风压之间存在一定的关系,可以通过以下公式相互转换:P=Q×ΔP/1000其中,P表示风压(Pa),Q表示风量(m³/h),ΔP表示风阻(Pa/m)。

根据实际情况,可以计算出风阻,并利用上述公式将风量转换为风压,或者反之。

4.其他因素的影响:以上公式是在理想条件下进行计算的,实际工程中还需要考虑其他因素的影响,例如风机的效率、管道摩擦阻力、风机系统的气密性等。

这些因素都会对实际的风量和风压产生一定的影响,因此在实际工程中还需要进行修正和计算。

总结:风量和风压是风机工程中常用的两个指标,可以通过上述公式进行计算。

在实际工程中,还需要考虑其他因素的影响,进行修正和计算。

准确计算风量和风压可以帮助工程师选择合适的风机和进行系统设计。

罗茨鼓风机选型计算

罗茨鼓风机选型计算

罗茨鼓风机选型计算 (温升部分)一、基本选型数据:1、 介质:一种燃料,组成见下表 组分 氢 甲烷 乙烷 丙烷 异丁烷 丁烷 分子量 2.016 16.04 30.07 44.09 58.12 58.12 V%859320.50.52、进气温度:20℃3、进气压力:一标准大气压(101.325Kpa )4、排气表压:39.2 Kpa5、要求流量:4.75m 3/min6、排气温度T d ≤120℃7、拟选用长沙鼓风机厂RD-100型罗茨鼓风机 8、RD-100型罗茨鼓风机性能示例(节选部分) 各排气压力下的流量Q(m 3/min)及轴功率N sha (kw)39.2Kpa 型号转速n d r/min理论流量 Q tha (m 3/min)Q sa Q sha RD-100 1450 11.598.279.1二、计算部分1、混合气体平均分子量:ui Mi M •∑==5.524混合气体定压摩尔比热为:ui Cpi Cp •∑==30563.6 (J/koml •k) 混合气体绝热指数为:CpRm K /11−= 其中Rm=8314.3(气体常数)=1/(1-8314.3/30563.6)=1.3742、因为介质为易燃、易爆气体,拟选用RD-100K 单机械密封鼓风机,其性能见:RD-100型罗茨鼓风机性能示例(节选部分)。

3、输送空气时,泄露量为:Q ba =Q tha -Q sa =11.59-8.72=2.87(m 3/min)4、输送分子量M=5.524的燃料气时,泄露量为: Q b =Q bam29=2.87×524.529=6.58(m 3/min)其中:29为空气平均分子量 M 为燃料气平均分子量 5、实际流量为:Q S =Q tha -Q b =11.59-6.58=5.01(m 3/min) 可以满足Qs=4.75m 3/min 的选型要求。

6、实际工况下的压力比:387.1325.1012.39325.101325.101325.101===++Pd ε7、容积效率为: %2.4359.1101.5===QthQs n η8、排气温度为:()[]2731111−−•+=−εηk k n Ts Td=90℃其中K 为混合气体绝热指数。

罗茨式鼓风机的选型要考虑哪些因素

罗茨式鼓风机的选型要考虑哪些因素

罗茨式鼓风机的选型要考虑哪些因素罗茨式鼓风机系属容积回转鼓风机。

这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。

转子上每一凹入的曲面部分与气缸内壁组成工作容积,在转子回转过程中从吸气口带走气体,当移到排气口附近与排气口相连通的瞬时,因有较高压力的气体回流,这时工作容积中的压力突然升高,然后将气体输送到排气通道。

两转子互不接触,它们之间靠严密控制的间隙实现密封,故排出的气体不受润滑油污染。

1、选型在污水厂鼓风机选型时,风机厂家产品样本上给出的均是标准进气状态下的性能参数,然而风机在实际使用中并非标准状态,当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时,风机的性能也将发生变化,设计选型时就不能直接使用产品样本上的性能参数,而需要根据实际使用状态将风机的性能要求,换算成标准进气状态下的风机参数来选型。

2、压力容积式鼓风机排气压力的高低并不取决于风机本身,而是气体由鼓风机排出后装置的情况,即所谓“背压”决定的,曝气鼓风机具有强制输气的特点。

鼓风机铭牌上标出的排气压力是风机的额定排气压力。

实际上,鼓风机可以在低于额定排气压力的任意压力下工作,而且只要强度和排气温度允许,也可以超过额定排气压力工作。

对于污水处理厂而言,排气系统所产生的绝对压力(背压)为管路系统的压力损失值、曝气池水深和环境大气压力之和。

(大致就是水深加一米)3、风量(需氧量)在计算污水处理的需氧量时,其结果为标准状态下所需氧的质量流量qm (kg/min),再将其换算成标准状态下所需空气的容积流量qv1(m3/min),如果鼓风机的使用状态不是标准状态,例如在高原地区使用,则空气密度、含湿量会发生变化,鼓风机所供应的空气容积流量与标准状态是相同的,而所供空气的质量流量将减少,有可能导致供氧量不足。

最为简单的计算方式就是按污水池面积来算一个平方四个曝气头,每个曝气头的供气量0.03m3/min(这里的0.03是取曝气头中间值)4、冬季和夏季的区别鼓风机选型应关注鼓风机供气流量的变化规律对于同一台鼓风机,在冬季和夏季,其容积流量是不会发生变化的,但因空气密度的不同质量流量会发生变化,也就是说供氧量会有所不同。

罗茨风机气力输送风量计算

罗茨风机气力输送风量计算

罗茨风机气力输送风量计算一、概述罗茨风机在气力输送系统中扮演着提供输送气体的关键角色。

风量是罗茨风机的一个重要参数,它决定了气力输送系统的输送能力和效率。

因此,准确计算罗茨风机的风量是至关重要的。

本文将详细解析如何计算罗茨风机在气力输送中的风量,以确保系统的正常运行。

二、罗茨风机的基本原理与特点罗茨风机是一种容积式鼓风机,通过转子的旋转,将吸入的空气压缩并排至高压侧。

其特点是风量与转速成正比, 压力与进出口阻力成正比。

根据这些特点,我们可以进一步计算其在气力输送中的所需风量。

三、气力输送系统简介气力输送系统是一种利用气体流动来输送物料的系统, 广泛应用于粉体、颗粒物料的输送。

根据不同需求,可以选择不同的气力输送方式,如吸送式、压送式、循环式等。

无论哪种方式,都需要精确计算所需的风量,以确保系统的稳定运行。

四、罗茨风机风量计算步骤确定输送任务:首先,我们需要明确输送任务,包括物料的性质、流量、输送距离、管道直径等参数。

这些参数将直接影响风量的计算。

计算所需风压:根据气力输送系统的管道长度、弯头数量、阀门等阻力元件,计算系统所需的风压。

风压是保证物料正常输送的重要因素。

选择合适的罗茨风机型号:根据计算出的风量和风压, 选择合适的罗茨风机型号。

在选择时,还需考虑风机的效率、功率等因素。

校核与调整:在实际运行过程中,可能需要根据实际情况对风量进行校核与调整,以确保系统的稳定运行。

五、风量计算公式与实例假设我们有一个吸送式气力输送系统,需要将某物料从储料仓输送到一定距离外的目标位置。

我们可以使用以下公式来计算所需的风量(Q):Q=(V×S×3600)∕(1000×T)其中:V=物料体积流速(m3∕s)S=管道截面积(m2)T =输送时间(h)假设我们选择的物料体积流速为0.2 m3∕s,管道直径为0.4 m (管道截面积为0.125r∏2),输送时间为2 h。

将这些参数代入公式中,即可求出所需的风量为:Q = (0.2 X 0.125 X 3600) / (1000 × 2) = 4.5 m予min根据计算出的风量,我们可以选择合适的罗茨风机型号。

罗茨鼓风机选型中风量和风压计算方法的探讨

罗茨鼓风机选型中风量和风压计算方法的探讨

罗茨鼓风机选型中风量和风压计算方法的探讨摘要:针对污水处理厂罗茨鼓风机在使用状态与标准状态下,进口温度、压力等条件发生变化时,导致风机的性能也发生变化这种情况,探讨了设计选型时,鼓风机容积流量、出口压力等的确定方法,结合工程热力学原理及罗茨鼓风机的工作原理,推导了流量的计算公式,并通过实际工程中选型设计的计算范例,说明了计算公式的使用方法。

1引言罗茨鼓风机是污水处理工程中常用的充氧设备,在污水厂鼓风机选型时,风机厂家产品样本上给出的均是标准进气状态下的性能参数,我国规定的风机标准进气状态:压力p0=101。

3 kP a,温度T0=20℃,相对湿度 =50%,空气密度ρ=1。

2 kg/m3。

然而风机在实际使用中并非标准状态,当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时,风机的性能也将发生变化,设计选型时就不能直接使用产品样本上的性能参数,而需要根据实际使用状态将风机的性能要求,换算成标准进气状态下的风机参数来选型.2 鼓风机出口压力的计算2.1出口压力的计算方法这里所说的出口压力为鼓风机标准状态和使用状态下出口的绝对压力:p1′= p2+△p2(1)式中p1′——标准状态下风机的出口压力(绝对压力),kPap2——使用状态下风机进口压力(环境大气压力),kPa△p2——使用状态下风机的升压,kPa2.2出口压力影响因素的分析罗茨鼓风机[1]工作过程如图1所示:在图1a中,左面为进气腔,腔内压力与进气压力相等;随着叶轮的旋转,在图1b、c、d中,容积V保持不变,V内气体压力与进气压力相等;当运行到图1e的位置时,V与排气口相连通,排气口的高压气体迅速回流,与低压气体混合,使其压力由进气压力突然跃升到排气压力。

因此,容积式鼓风机排气压力的高低并不取决于风机本身,而是气体由鼓风机排出后装置的情况,即所谓“背压”决定的 [2],所以罗茨鼓风机具有强制输气123231123123123图1、三叶罗茨鼓风机工作原理示意图vvvabc d e曝气池环境大气压水深的特点。

浅谈罗茨鼓风机的选型

浅谈罗茨鼓风机的选型

浅谈罗茨鼓风机的选型引言罗茨鼓风机是一种比较常用的离心式鼓风机,它有很好的风量和压力特性,可以广泛用于各种工业和民用领域。

选择合适的罗茨鼓风机可以确保生产过程的正常运行,提高效率,降低能耗和维护成本。

本文将从鼓风机工作原理、选型过程、性能参数等方面,浅谈罗茨鼓风机的选型。

罗茨鼓风机工作原理罗茨鼓风机是通过两个同心、相转而行的齿轮,称为转子或鼓片,相互啮合,再与槽板搭配使气体从吸入口到压缩室,最后当旋转的转子与出口相遇时,将压缩气体推出鼓风机。

鼓轮型罗茨鼓风机的组织结构是由两只叶轮和两隔离作用机构按轴的方向构成的一个整体。

分别作用机构由端盖和前后护圈两部分构成,而两只叶轮从各自的轴上分别绕直线间隔面的中心线旋转。

齿圈内两个齿轮之间的磨合产生容积,使气体被吸进抽气侧,随后会因鼓轮的旋转被压缩,压缩气体进入排气侧后,鼓轮连续旋转完成压缩气体的推送作用。

罗茨鼓风机的选型过程罗茨鼓风机的选型通常需要考虑以下几个方面:工作条件选型前需要了解鼓风机的工作条件,包括工艺流程要求的风量和压力,气体种类和温度,安装环境条件等。

总工艺方案依据工艺流程确定罗茨鼓风机所在的总工艺方案,确定鼓风机的位置,管道连通方案,安装方式等。

性能参数对于不同的工艺流程,需要选取适合的罗茨鼓风机性能参数,包括风量、压力、功率、效率、噪声和温度等。

细节设计选型过程中还需要注意一些细节设计问题,如齿轮、轴承、密封和附件的选型,进出口管道、消声器和阀门的设计等。

常见性能参数罗茨鼓风机的常见性能参数包括:—风量(m³/h):罗茨鼓风机所能输送的风量,一般与工艺流程的要求相对应。

—压力(Pa):罗茨鼓风机所能产生的静压力,一般与管道的阻力和流程需要的压力相匹配。

—功率(kW):罗茨鼓风机所消耗的电功率,一般越小越好。

—效率:罗茨鼓风机的效率通常指额定风量和额定压力下的效率。

—噪声(dB):罗茨鼓风机的噪声指罗茨鼓风机在运转时所产生的噪音。

风量的计算方法_风压和风速的关系

风量的计算方法_风压和风速的关系

风量的计算方法_风压和风速的关系在通风、空调、工业通风等领域,风量的计算以及风压和风速的关系是非常重要的知识点。

正确理解和掌握它们,对于系统的设计、运行和优化都具有关键意义。

首先,我们来了解一下风量的概念。

风量,简单来说,就是单位时间内通过某个截面的空气体积。

常用的单位有立方米每秒(m³/s)、立方米每分钟(m³/min)等。

风量的计算方法有多种,下面我们介绍几种常见的。

第一种是根据风速来计算风量。

如果我们知道通过某个截面的风速以及截面的面积,就可以计算出风量。

假设风速为 v(单位:m/s),截面面积为 A(单位:m²),那么风量 Q 就等于风速 v 乘以截面面积A,即 Q = v × A 。

例如,一个风道的截面是正方形,边长为 05 米,测得风速为 5 米每秒,那么截面面积 A = 05 × 05 = 025 平方米,风量 Q = 5 × 025 =125 立方米每秒。

第二种计算风量的方法是基于体积流量的原理。

如果我们知道在一定时间内某个空间内空气体积的变化,也可以计算出风量。

比如,一个密闭的房间,在一段时间内体积增加了 10 立方米,时间为 2 分钟,那么风量就是 10 ÷ 2 = 5 立方米每分钟。

第三种方法是利用风机的性能曲线来计算风量。

风机在不同的工作条件下,其风量、风压和功率等参数之间存在特定的关系,这些关系通常以性能曲线的形式给出。

通过测量风机的风压、转速等参数,结合性能曲线,就可以确定风量。

接下来,我们探讨一下风压和风速的关系。

风压,是指由于空气流动而在垂直于气流方向的平面上产生的压力。

风速越大,风压也就越大。

它们之间的关系可以用伯努利方程来描述。

伯努利方程表明,在理想流体(忽略粘性和能量损失)中,流速高处压力低,流速低处压力高。

对于空气流动,我们可以简化理解为风速越大,对应的压力就越小;反之,风速越小,压力就越大。

罗茨鼓风机的流量计算公式

罗茨鼓风机的流量计算公式

罗茨鼓风机的流量计算公式罗茨鼓风机的流量计算公式罗茨鼓风机是一种广泛应用于许多工业领域的离心式风机,它有着独特的特点,例如高效、噪音小、振动小等。

在工业生产中,经常需要计算罗茨鼓风机的流量,这对于生产效率的提高,产品质量的保证以及工业设备的合理运行都是至关重要的。

在计算罗茨鼓风机的流量时,需要使用一个特定的公式,该公式可以根据罗茨鼓风机的转速、压力、温度等参数来计算其流量。

这个公式是由罗茨鼓风机的类别和工况来决定的,下面分别介绍罗茨鼓风机的两种常见类别和其流量计算公式。

一、单边吸气罗茨鼓风机的流量计算公式单边吸气罗茨鼓风机也称为L型罗茨鼓风机,它一般用于低压的气体输送,通常被用于树脂输送、废气处理等工业应用。

单边吸气罗茨鼓风机的流量公式如下:Q=V×(P1-P2)/(R×T)其中,Q表示流量,V表示鼓风机的排气体积,P1和P2分别表示鼓风机的吸气口和排气口的压力,R表示气体常数,T表示气体的温度。

二、双边吸气罗茨鼓风机的流量计算公式双边吸气罗茨鼓风机也称为Z型罗茨鼓风机,它通常用于高压的气体输送,例如用于水处理、熔炼等工业生产领域。

双边吸气罗茨鼓风机的流量公式如下:Q=V×(P1-P2)/(R×T)×K其中,Q表示流量,V表示鼓风机的排气体积,P1和P2分别表示鼓风机的吸气口和排气口的压力,R表示气体常数,T表示气体的温度,K 为系数。

在实际应用中,可以通过测量罗茨鼓风机吸气口和排气口的压力和温度来计算其流量大小。

另外,需要注意的是,罗茨鼓风机的转速和叶片数量也会对其流量产生影响,因此在进行流量计算时也需要考虑这些因素。

总的来说,罗茨鼓风机的流量计算公式是一个非常重要的工具,在很多工业应用中都有广泛的使用。

了解流量计算公式的种类和应用能够帮助工业生产者更加科学、高效地利用罗茨鼓风机,从而提高工业生产的质量和效率。

罗茨风机功率计算

罗茨风机功率计算

罗茨风机功率计算罗茨风机是一种常用的正压风机,广泛应用于工业生产中。

在使用罗茨风机时,我们需要了解其功率计算方法,以便正确选择适合的风机,并确保其正常运行。

我们需要知道罗茨风机的功率是指风机在运行过程中所消耗的能量。

功率的计算涉及到多个参数,包括风机的风量、压力、效率以及运行时间等。

下面将详细介绍这些参数的计算方法。

1. 风量的计算:风量是指风机单位时间内通过的空气体积。

通常用单位时间内通过的空气体积来表示,常见的单位有立方米/小时、立方米/分钟等。

风量的计算可以通过测量风机进出口的气流速度和截面积来进行,公式为:风量 = 进口截面积× 进口风速2. 压力的计算:压力是指风机产生的空气压强。

常见的单位有帕斯卡(Pa)、毫巴(mbar)等。

压力的计算可以通过测量风机进出口的气流压强来进行,公式为:压力 = 出口压强 - 进口压强3. 效率的计算:效率是指风机转化电能为风能的能力,通常用百分比表示。

风机的效率与其内部结构、叶轮设计等因素有关。

一般来说,罗茨风机的效率较高,可以达到60%以上。

效率的计算可以通过测量风机的输入功率和输出功率来进行,公式为:效率 = 输出功率 / 输入功率4. 功率的计算:根据功率的定义,我们可以得出计算风机功率的公式:功率 = 风量× 压力 / 效率在实际应用中,我们通常需要根据具体的工况参数来计算罗茨风机的功率。

例如,如果我们需要知道风机在给定风量和压力下所消耗的功率,可以根据上述公式进行计算。

另外,我们还需要考虑风机的额定功率,以确保风机在正常工作范围内运行。

罗茨风机功率的计算是选择和使用罗茨风机时必须要考虑的重要参数。

正确计算风机功率可以帮助我们选择合适的风机,并保证其正常高效运行。

通过了解风量、压力、效率和功率的计算方法,我们可以更好地应用罗茨风机,提高生产效率。

鼓风机选型

鼓风机选型

鼓风机选型
在选择鼓风机时,需要考虑以下几个因素:
1. 风量:根据实际工艺需求确定所需的鼓风机风量,一般以立方米/小时或立方英尺/分钟来表示。

2. 风压:鼓风机的风压要能够满足工艺中所需的最大阻力或压力。

3. 电流:要根据工作场所的电源电压和电流容量来选型,确保能够正常运行。

4. 噪音:选型时要考虑噪音限制标准,选择低噪音的鼓风机。

5. 耐腐蚀性:根据工艺中是否接触腐蚀性介质,选择具有耐腐蚀性能的鼓风机。

6. 温度:根据工作环境的温度确定鼓风机的耐温范围。

7. 运行方式:鼓风机可以选择直流或交流电动机运行方式,根据实际需求选择合适的运行方式。

8. 尺寸和重量:根据安装空间和重量限制,选型合适的鼓风机。

除了以上因素,还要考虑供应商的信誉和售后服务等因素,选择一家有经验和可靠的供应商。

最好咨询专业人士或者鼓风机制造商获取更准确的选型建议。

罗茨风机风量计算公式

罗茨风机风量计算公式

罗茨风机风量计算公式罗茨风机是一种常用的空气增压设备,广泛应用于工业领域。

为了正确使用和维护罗茨风机,需要了解风量的计算公式。

风量是指单位时间内通过罗茨风机的气体体积。

其计算公式如下:风量=风机转速×罗茨参数×风机相关参数其中,罗茨参数是指罗茨风机的排气容积比,代表风机一次正转与一次反转排气的体积比。

罗茨参数是由风机的结构和设计决定的,通常在风机性能表中可以找到。

风机转速是指风机运转的转速,单位为转/分钟。

风机相关参数包括进气压力、出气压力、进气温度、进气湿度等。

在计算风量时,需要注意以下几点:1.罗茨参数的选择:罗茨参数需要根据具体的罗茨风机来确定,不同型号的罗茨风机的罗茨参数是不一样的。

在选型时,根据实际使用情况和工艺要求,选择合适的罗茨参数。

2.风机转速的确定:风机转速是罗茨风机运转的关键参数之一,直接影响到风量的大小。

在使用罗茨风机时,需要根据具体的工艺要求和风机的性能表,确定合适的转速。

3.进气和出气条件的测量:在计算风量之前,需要准确测量进气和出气的压力、温度和湿度。

这些参数会影响风量的计算结果,因此需要进行准确的测量。

4.风机性能曲线的应用:罗茨风机的性能曲线是指在不同转速下,风机的压力-流量关系曲线。

通过风机性能曲线,可以了解到不同转速下的风机风量。

在计算风量时,可以根据实际运转的转速,利用性能曲线进行插值计算。

综上所述,罗茨风机风量的计算可以通过风机转速、罗茨参数和风机相关参数来确定。

在使用罗茨风机时,需要根据实际情况选择合适的罗茨参数和风机转速,并准确测量进气和出气条件。

通过罗茨风机的性能曲线进行插值计算,可以得到准确的风量。

合理计算和控制风量,将有助于提高罗茨风机的性能和效率,确保工业生产的顺利进行。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

罗茨鼓风机选型中风量和风压计算方法的探讨摘要:针对污水处理厂罗茨鼓风机在使用状态与标准状态下,进口温度、压力等条件发生变化时,导致风机的性能也发生变化这种情况,探讨了设计选型时,鼓风机容积流量、出口压力等的确定方法,结合工程热力学原理及罗茨鼓风机的工作原理,推导了流量的计算公式,并通过实际工程中选型设计的计算范例,说明了计算公式的使用方法。

1引言罗茨鼓风机是污水处理工程中常用的充氧设备,在污水厂鼓风机选型时,风机厂家产品样本上给出的均是标准进气状态下的性能参数,我国规定的风机标准进气状态:压力p0=101.3 kPa,温度T0=20℃,相对湿度 =50%,空气密度ρ=1.2 kg/m3。

然而风机在实际使用中并非标准状态,当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时,风机的性能也将发生变化,设计选型时就不能直接使用产品样本上的性能参数,而需要根据实际使用状态将风机的性能要求,换算成标准进气状态下的风机参数来选型。

2 鼓风机出口压力的计算2.1出口压力的计算方法这里所说的出口压力为鼓风机标准状态和使用状态下出口的绝对压力:p1′= p2+△p2(1)式中p1′——标准状态下风机的出口压力(绝对压力),kPap2——使用状态下风机进口压力(环境大气压力),kPa△p2——使用状态下风机的升压,kPa2.2出口压力影响因素的分析罗茨鼓风机[1]工作过程如图1所示:在图1a中,左面为进气腔,腔内压力与进气压力相等;随着叶轮的旋转,在图1b、c、d中,容积V保持不变,V内气体压力与进气压力相等;当运行到图1e的位置时,V与排气口相连通,排气口的高压气体迅速回流,与低压气体混合,使其压力由进气压力突然跃升到排气压力。

因此,容积式鼓风机排气压力的高低并不取决于风机本身,而是气体由鼓风机排出后装置的情况,即所谓“背压”决定的 [2],所以罗茨鼓风机具有强制输气的特点。

鼓风机铭牌上标出的排气压力是风机的额定排气压力。

实际上,鼓风机可以在低于额定排气压力的任意压力下工作,而且只要强度和排气温度允许,也可以123231123123123图1、三叶罗茨鼓风机工作原理示意图v0vva b c d e曝气池环境大气压水深超过额定排气压力工作。

对于污水处理厂而言,排气系统所产生的绝对压力(背压)为管路系统的压力损失值、曝气池水深和环境大气压力之和,如图1所示。

若由于某种原因,如曝气头或管路堵塞,使管路系统的压力损失增加,“背压”也会升高,于是鼓风机的压力也就相应升高;又若曝气头破裂或管路泄漏等原因,管路系统的压力损失则会减少,“背压”便不断降低,鼓风机的压力也随之降低。

综上所述,确定罗茨鼓风机压力时,只需要鼓风机在标准状态下所能达到的绝对压力等于使用状态下的大气压力、曝气池水深、管路损失之和。

3 鼓风机空气流量的计算 在计算污水处理的需氧量时,其结果为标准状态下所需氧的质量流量q m (kg/min ),再将其换算成标准状态下所需空气的容积流量q v1(m 3/min ),如果鼓风机的使用状态不是标准状态,例如在高原地区使用,则空气密度、含湿量会发生变化,鼓风机所供应的空气容积流量与标准状态是相同的,而所供空气的质量流量将减少,有可能导致供氧量不足。

因此,必须计算出能供应相同质量流量的容积流量,即换算流量q v 2。

在高原地区使用时,环境大气压力也会发生变化,压力比相应升高,那么,罗茨鼓风机的泄漏流量q vb 则会增大,这将导致鼓风机所供应的空气容积流量减少,也可能造成供氧量不足。

因此,设计时必须考虑使用条件发生变化时各种因素的影响,以保证风机所供应的实际空气流量能够满足使用要求,并需计算出换算流量q v 2和泄漏流量q vb 2,其计算方法在流量计算实例中将详细说明。

3.1 换算流量q v 2的计算公式设标准状态下所需空气的的容积流量为q v1、进气温度为T 1、进气压力为p 1,鼓风机在使用状态的进气温度为T 2、进气压力为p 2,则换算成使用状态下鼓风机的容积流量为2121212)(1p T d p T q q +=(2)式中 下标“1”——标准状态,下同 下标“2”——使用状态,下同q 2——换算为使用状态下所需鼓风机的容积流量,换算流量,m 3/min T 2——使用状态下的进气温度(环境温度),T s =273+T s ,K p 2——使用状态下的进气压力(环境大气压力),kPa q 1——标准状态下所需空气的容积流量,m 3/min T 1——标准状态下的进气温度,20℃,T 0=293 K p 1——标准状态下的进气压力,p 1=101.33 kPad 2——使用状态下空气的含湿量,kg 水蒸气/kg 干空气,p p p d ''⨯=ϕϕ-0.622 d ——空气的含湿量,kg 水蒸气/kg 干空气ϕ——相对湿度,其数值介于0和1之间,%p ′——饱和湿空气中水蒸气分压[3],kPa 3.2 计算公式的推导鼓风机在环境大气中无论是标准状态或使用状态,输送的介质均为含有水蒸气的湿空气,空气中的水蒸气的分压力很低(0.003~0.004 MPa ),一般处于过热状态,因此,可作为理想气体计算。

设绝对压力为p (kPa),绝对温度为T (K),则理想气体状态方程式[3]为R T νp T νp ==222111 (3)式中 R ——气体常数,J/kg ·Kν——比容积(单位质量物体所占的容积),m 3/kgν= q v / q m(4)q v ——容积流量,m 3/min q m ——质量流量,kg/min设标准状态下湿空气的质量流量为q m 1,干空气的质量流量为q m 1′,使用状态下湿空气的质量流量为q m2,干空气的质量流量为q m2′,有:q m 1= q m 1′(1+d 1)(5)q m 2= q m 2′ (1+d 2)(6)则 11d q q m m +='11 (7) 221d q q m m +='2 (8)将式(7)、(8)分别代入式(4),则)(1111111d q q q q νm v m v +'==(9) )(122d q q q q νm v m v +'==2222 (10)在根据污水处理工艺计算确定需氧量后,无论是在标准状态,还是在使用状态,均需要鼓风机所输送的干空气的质量流量是相等的,令q m1′= q m2′,将式(8)、(9)代入式(2),得)(1)(1121212d p T d p T q q v v ++=12(11)经计算标准状态空气的含湿量为0.0073,忽略不计,可以将式(11)简化为21212)(1p T d p T q q v v +=123.3 使用状态下泄漏流量(q vb 2)的计算[4]112212--⋅=εεT T q q vb vb 12 (12)4 鼓风机功率的计算使用状态下风机的轴功率与标准状态下的关系为[5]111211--⋅'=εεp p P P a a 12 (13)5 鼓风机选型参数计算举例宁夏某市,海拔高度1112m ,大气压力89.05 kPa ,最高气温35℃,相对湿度ϕ=69%,经计算,标准状态下污水处理厂需要空气的容积流量为58 m 3/min ,曝气池水深加管路及曝气器的压力损失之和为49.05 kPa 。

针对长沙鼓风机厂的产品,用上述公式进行选型计算,确定应选用的鼓风机在使用状态下所需的出口压力和实际流量q vs 2。

5.1 出口压力的计算p 1′= p 2+△p 2 = 89.05 + 49.05 = 138.10 kPa 则所选用鼓风机在标准状态下的升压为△p 1 = 138.10 - 101.33 = 36.77 kPa 5.2 实际流量q vs 1的确定 5.2.1 计算换算流量q v 2首先计算出使用状态下空气的含湿量0.0305.9400.6989.05 5.9400.690.622-0.622=⨯-⨯⨯=''⨯=p p p d ϕϕ 那么所应选用的罗茨鼓风机的换算流量为/min m 71.450.030)(189.05101.3202733527358)(1321212=+⨯⨯++⨯=+=p T d p T q q v v 12初选ARE-190鼓风机,标准状态下实际流量q v1=38.30 m 3/min 的风机2台,所选风机的性能见表1。

表1 鼓风机选型计算表 项目转速n /(r/min)理论流量q vTh /(m 3/min)风机出口 绝对压力p ´/kPa升压△p /kPa实际流量q vs /(m 3/min)泄漏流量q vb /(m 3/mi n)轴功率P a /kW配套电机功率Po /k W标准状态 125045.80138.1039.20(△p )38.30(q v 1) 7.50(Q b1) 34.00(P a1) 45(P o1)使用状态1250 45.80 138.1049.05(△p 2)36.33(q v 2) 9.47(Q b2) 45.35(P a2)45(P o2)5.2.2 计算使用状态下的泄漏流量(q b 2)/min m 9.471.325138.10/101105138.10/89.20273352737.501132212=--⨯++⨯=--⋅=εεT T q q vb vb 12 则风机在使用状态的实际流量将变为q vs 2 = q vTh - q vb 2 = 45.80-9.47 = 36.33 m 3/min 5.2.3 计算使用状态下的轴功率(P a 2)kW 45.3511.33)(138.10/101.05)(138.10/89101.3389.0534.01112=--⨯⨯=--'=εε1112p p P P a a5.2.4 鼓风机选型参数的确定设计选型时,应选用标准状态下的实际流量为38.30 m 3/min 、升压为39.20 kPa 、配套电机功率为45kW 的罗茨鼓风机2台才能满足实际使用状态的供氧量要求。

6 鼓风机供气流量的变化规律对于同一台鼓风机,在冬季和夏季,其容积流量是不会发生变化的,但因空气密度的不同质量流量会发生变化,也就是说供氧量会有所不同。

由式(8)可知,风机所输送至曝气系统的干空气的质量流量为q m 2´22m211d ρq d q q v m +=+='22 (14) 用FOR 表示鼓风机输送至曝气池的供氧量,则210.21d ρq E FOR v A +=2(15)式中 E A —— 空气扩散装置的氧转移率,%式(15)说明,罗茨鼓风机在标准状态与使用状态下的容积流量是不变的,但因为空气密度(ρ)、含湿量(d s )等发生了变化,导致鼓风机输送至曝气池的供氧量(FOR )在冬季温度降低时增加、夏季温度升高时降低。
