边墙型喷头设计规范

边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6.1.3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。

宾馆客房边墙型喷头设计应用

宾馆客房边墙型喷头的设计应用摘要：边墙型喷头因其配水管道易于布置，颇受设计、施工及使用单位的欢迎。

但是对于边墙型喷头的应用却是有严格的规定，使得设计及使用中存在一定的限制。

本文就某一高层宾馆客房采用边墙型喷头进行可行性及设计应用进行分析。

关键词：高层宾馆客房边墙型喷头扩展覆盖喷头选择合适的喷头型式，并且进行合理的平面布置，是自动喷水灭火系统设计中至关重要的步骤。

设计案例：扬州某高层宾馆，层数13层，每层30间客房。

为了空间的视觉效果，装修标准为客房内起居部分不做吊顶。

一、客房内喷头的选择由于客房内起居部分不设置吊顶，因此在此部分不适合设置直立喷头或下垂型喷头。

1、喷头型式的选择根据《自动喷水灭火系统设计规范》（gb50084-2001， 2005年版）6.1.3.3条“顶板为水平面的轻危险级、中危险级i级居室和办公室，可采用边墙型喷头”。

由此可见，使用边墙型喷头的场所，既要满足自动喷水灭火系统设置的火灾危险等级的要求，又要满足使用空间的要求。

从对设置场所危险等级的分类以及边墙型喷头性能特点等实际情况，既允许使用又严格了使用条件，使用时必须同时满足以下三个条件方能使用边墙型喷头：1）所使用的场所必须是轻危险级或中危险级i级。

2）所使用的空间只能是居室或办公室。

3）所使用空间处的顶板必须是水平面，喷头附近不得有阻挡喷水的障碍物。

本工程为高层宾馆，其自动喷水灭火系统的设置危险等级为中危险级i级，满足条件1。

设置场所为客房内，客房空间属于居住空间，满足条件2。

客房内起居部分不设置吊顶，顶板为水平面，满足条件3。

因此本工程客房内满足设置边墙型喷头的条件，选择边墙型喷头。

2、标准型和扩展覆盖型喷头的选择边墙型喷头有标准型和扩展覆盖型两种。

对于标准边墙型喷头，现行《自动喷水灭火系统设计规范》中对喷头的最大保护跨度及最大间距作了明确规定，如下表。

它是按70%的水量向喷头前方喷洒，30%的水量向喷头的后面墙上喷洒，并符合喷水强度要求而定的。

边墙型喷头设计规范

边墙型喷头设计规范 SANY GROUP system office room 【SANYUA16H-边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6．1．3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7．1．12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

民用建筑自动喷水灭火系统边墙型喷头设计与思考

民用建筑自动喷水灭火系统边墙型喷头设计与思考摘要:通过对不同建筑场所中边墙型喷头的系统分析,同时结合实际工程案例,论述边墙型喷头的设计要求并分析喷头运行特征,最后从系统工程设计、施工及造价角度对边墙型喷头在实际工程中的设计与选用进行思考和简要总结。

关键词:边墙型；扩大覆盖；喷头；热气流引言建筑自动灭火系统安装实际工程中,由于各种原因导致喷头在火灾初期控火失败的的现象时有发生。

不同用途和型号的喷头,具有不同的使用条件和安装方式。

喷头的选型、安装方式、方位合理与否,将直接影响喷头的响应时间和喷水效果。

随着我国社会经济的发展,建筑功能使用需求的不断提升导致房间的样式较常规做法有很多不同。

根据设置场所建筑功能和实际使用的特点尽可能合理设计选用边墙型喷头也就彰显出工程设计实际意义。

1边墙型喷头规范发展历程1975年,国家基本建设委员会,公安部和燃料化学工业部批准发布《建筑设计防火规范》TJ16-74,于1975年3月1日起试行,成为我国的建筑防火规范史上第一个里程碑。

其中第122条也首次正式提到自动喷水设备的设置内容。

1982年,国家经济委员会和公安部联合批准发布《高层民用建筑防火设计规范》GBJ45-82(试行),该规范于1983年6月1日起试行,其中第6.2.3条、第6.3.3条、第8.1.3条分别对自动喷水灭火系统的用水量和火灾延续时间等作有规定。

1985年12月6日,国家计划委员会批准发布《自动喷水灭火系统规范》GBJ84-85,该规范于1986年7月1日起施行。

此规范正式对侧墙型喷头作有相关规定。

其中第4.4.1条在吊顶、屋面板、楼板下安装边墙型喷头时,其两侧1米范围内和墙体垂直方向2米范围内,均不应设有障碍物。

第4.4.4条边墙型喷头的布置,宽度介于3.6米至7.2米和房间,应沿房间长向的两侧各布置一排边墙型喷头,宽度大于7.2米的房间,除两侧各布置一排边墙型喷头外,还应按本规范表4.1.1的规定在房间中间布置标准喷头。

边墙喷头设计规范

3、喷头保护面积内喷水强度不足
《喷规》表7．1．12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用
最大间距 5.1m 4.8m
射水跨度 8.0m 7.2m
喷头喷水强度(L/min.m2) 4.10 4.43
表中的数据。如果喷头的工作压力不是0.1MPa，或者选用非标准边墙型喷头，则要按下面两个原则就行设计计算：
1）按喷头工作压力查喷水曲线，计算出喷头的最大保护跨度和喷头的最大间距。喷头的最大保护跨度和喷头的最大间距都应该满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求。按喷头的最大保护跨度和喷头的最大间距布置喷头。
计算结果：该办公室按中危险I级应设两个喷头。
虽然计算的结果和前面计算结果一样，但概念却是错误的。轻危险级场所保护面积28.5m2无疑是正确的，因为只要在喷头最大保护范围内，其喷水强度达到了轻危险级场所喷水强度4L/min.m2的要求; 中危险I级场所，即使房间面积小于上述计算结果“中危险I级最大保护面积19.0m2”，如果只设一个喷头，其喷水强度为4.10L/min.m2，还是达不到中危险I级场所喷水强度6L/min.m2的要求，设置两个喷头才可以满足要求。如果我们把单个喷头最大有效保护面积内喷水强度看作一致的话，喷头的喷水强度是不会随着房间面积的大小而变化的，因为喷到墙上的水量对地面来说是无效的水量。也就是说，我们不能简单的计算出一个喷头的最大保护面积，用它去核算房间的保护面积就了事。
中危险级每只喷头最大保护面积 (米2)12.5 喷头最大水平间距( 米 )3.6 喷头与墙、柱面的最大间距 ( 米 )1.8

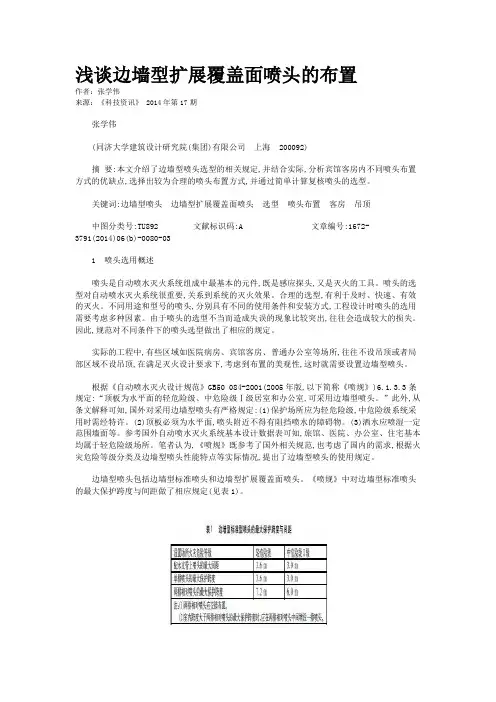

浅谈边墙型扩展覆盖面喷头的布置

浅谈边墙型扩展覆盖面喷头的布置作者：张学伟来源：《科技资讯》 2014年第17期张学伟(同济大学建筑设计研究院(集团)有限公司上海 200092)摘要:本文介绍了边墙型喷头选型的相关规定,并结合实际,分析宾馆客房内不同喷头布置方式的优缺点,选择出较为合理的喷头布置方式,并通过简单计算复核喷头的选型。

关键词:边墙型喷头边墙型扩展覆盖面喷头选型喷头布置客房吊顶中图分类号:TU892 文献标识码:A 文章编号:1672-3791(2014)06(b)-0080-031 喷头选用概述喷头是自动喷水灭火系统组成中最基本的元件,既是感应探头,又是灭火的工具。

喷头的选型对自动喷水灭火系统很重要,关系到系统的灭火效果。

合理的选型,有利于及时、快速、有效的灭火。

不同用途和型号的喷头,分别具有不同的使用条件和安装方式,工程设计时喷头的选用需要考虑多种因素。

由于喷头的选型不当而造成失误的现象比较突出,往往会造成较大的损失。

因此,规范对不同条件下的喷头选型做出了相应的规定。

实际的工程中,有些区域如医院病房、宾馆客房、普通办公室等场所,往往不设吊顶或者局部区域不设吊顶,在满足灭火设计要求下,考虑到布置的美观性,这时就需要设置边墙型喷头。

根据《自动喷水灭火设计规范》GB50 084-2001(2005年版,以下简称《喷规》)6.1.3.3条规定:“顶板为水平面的轻危险级、中危险级Ⅰ级居室和办公室,可采用边墙型喷头。

”此外,从条文解释可知,国外对采用边墙型喷头有严格规定:(1)保护场所应为轻危险级,中危险级系统采用时需经特许。

(2)顶板必须为水平面,喷头附近不得有阻挡喷水的障碍物。

(3)洒水应喷湿一定范围墙面等。

参考国外自动喷水灭火系统基本设计数据表可知,旅馆、医院、办公室、住宅基本均属于轻危险级场所。

笔者认为,《喷规》既参考了国外相关规范,也考虑了国内的需求,根据火灾危险等级分类及边墙型喷头性能特点等实际情况,提出了边墙型喷头的使用规定。

边墙型喷头

边墙型扩展覆盖喷头一一流量系数K：115的边墙型快速响应喷头。

边墙型喷头沿墙布置，与顶板下布置的顶喷喷头比较，最不利起火点与喷头的距离大，因此感温条件差，而扩展覆盖喷头则更为明显。

为了补偿此类闭式喷感温条件较差的弱点，确定应采用“快速响应”类喷头。

【1】快速响应早期抑制喷头(ESFR)一一ESFR为early suppressionfast response sprinkler的英文缩写，响应时间指数RTI≤28±8(m·s)o·5。

用于保护高堆垛与高货架仓库的大流量特种洒水喷头。

仓库中物品的堆积高度大，火灾的竖向蔓延速度快，火灾放热速率的增长速度快，火头的位置不断提高。

此类火灾虽能较为迅速地驱动喷头，但灭火的难度大,堆垛和货架对喷水的遮挡作用大。

此种喷头的特点是，RTI数值小、动作灵敏，工作压力高、喷水的动量大、穿透力强，可增大实际送达燃烧面的灭火水量，使控灭火效果明显增强。

会展中心等物品堆积高度较低的其他类型高大空间场所，由于火焰高度低、烟气上升至顶板的距离大，致使流经喷头的烟气温度低、流速慢，烟气驱动喷头的条件差，而导致喷头动作缓慢。

因此，达到一定高度后，将难以保证喷头的开放时间，以及下喷水量能够有效覆盖火灾区域。

闭式喷头在初期火灾阶段开放，开放喷头的下喷水量有效覆盖起火范围；且送达物品燃烧面的水量大于冷却燃烧面灭火所需求的水量，是闭式系统成功控灭火的三个要素。

闭式喷头能够及时动作并有效覆盖起火范围的场所，其室内净空高度，据国外资料介绍为 8～25ft(2．4～7．5m)。

此外，我国(火灾自动报警系统设计规范)规定感温探测器的最大安装高度为8m、感烟探测器的最大安装高度为12m。

为了保证湿式系统的有效性，应控制其应用场所的最大净空高度。

采用湿式系统的场所，其室内最大净空高度不应大于表5的规定。

仅用于保护室内钢屋架等建筑构件、和设置货架内喷头的闭式系统，不受此表规定的限制。

边墙型喷头设计规范

边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》 6.1.3 条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘 1.2 米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘 1.2 米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80,在O.IMPa的工作压力下，在喷头前喷水量占流量的70%〜80%，喷向背墙的水量占20%〜30%流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa可以直接套用表中的数据。

边墙喷头设计规范

边墙喷头设计规范严重危险级生产建筑物每只喷头最大保护面积(米2) 8.0喷头最大水平间距( 米) 2.8 喷头与墙、柱面的最大间距( 米) 1.4严重危险级储存建筑物每只喷头最大保护面积(米2) 5.4 喷头最大水平间距( 米) 2.3 喷头与墙、柱面的最大间距( 米)1.1中危险级每只喷头最大保护面积(米2)12.5 喷头最大水平间距( 米)3.6 喷头与墙、柱面的最大间距( 米)1.8轻危险级每只喷头最大保护面积(米2) 21.0 喷头最大水平间距( 米)4.6 喷头与墙、柱面的最大间距( 米)2.3不知道对你有没有帮助。

边墙型喷头的设计边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6．1．3 条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

边墙型扩展覆盖喷头

喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。

边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。

我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。

本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。

某高层旅馆（四星级酒店）标准客房的净尺寸为7.0m×4.0m。

由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。

根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。

方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表7.1.12边墙型标准喷头的最大保护跨度与间距（m）则喷头布置如图一。

图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。

图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。

很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方案二为多数设计单位采用。

但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《喷规》6.1.3对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。

”其条文解释则又称国外对采用边墙型扩展覆盖喷头有严格规定：保护场所应为轻危险级，中危险级系统采用时须经特许。

美国NFPA13（1996年版）确实有此规定。

这就给设计人员带来了困惑，高层旅馆客房究竟能否采用边墙型扩展覆盖喷头呢？其实，设置场所火灾危险等级的划分标准各国不尽相同。

英美国家与我国差异较大。

高层旅馆客房在我国属中危险级Ⅰ级，但在英美日德等国均属于轻危险级。

可见高层旅馆客房采用边墙型扩展覆盖喷头在国外也是允许的。

另外，火灾调查发现，许多旅馆客房火灾只有少量的可燃物燃烧，即造成室内人员CO中毒死亡。

边墙型喷头安装规范

边墙型喷头安装规范边墙型喷头安装规范主要包括以下几个方面的要求。

1. 安全要求：在进行边墙型喷头的安装过程中，首先需要确保施工现场的安全。

要遵守相关的安全操作规范，工人要穿着符合要求的劳动保护用具。

对于高空作业，要使用安全绳等安全设备，确保作业人员的安全。

2. 喷头的选型：根据具体的需求和施工要求，选择适合的边墙型喷头。

要根据喷头的射程、喷射角度和喷水量等参数进行选择，以满足喷洒的需求。

3. 喷头的位置确定：在安装边墙型喷头之前，需要确定其位置。

位置的确定应考虑到墙面的结构和风向等因素，以确保喷头的喷射效果。

一般来说，喷头应安装在墙面的上部，以便将雨水均匀地喷洒到整个墙面上。

4. 喷头的固定：在安装喷头时，需要将其固定在墙面上。

使用合适的固定材料，如螺丝、螺栓等，将喷头固定在墙面上。

固定时要确保喷头与墙面之间的距离合适，以确保喷洒效果。

5. 喷头的连接：将喷头与水源管道进行连接。

连接过程中要注意安装密封垫圈等密封材料，以确保连接处不会漏水。

连接完毕后，进行试水，检查喷头的喷水情况是否正常。

6. 喷头的调试：喷头安装完成后，需要进行调试。

调试时要确保喷头的喷洒范围和角度等参数符合要求。

如果需要调整喷洒范围，可以通过调整喷头的喷射角度或更换喷头来实现。

7. 喷头的维护和保养：安装完成后，需要对边墙型喷头进行定期的维护和保养。

定期检查喷头的工作状况，清洁喷头的内部，以保证其正常工作。

如有需要，及时更换损坏或老化的喷头。

以上就是边墙型喷头安装规范的一些要求。

在安装过程中要严格按照规范要求进行操作，确保喷头的安全和正常工作，提高喷洒效果。

同时，要及时进行维护和保养，延长喷头的使用寿命。

边墙型喷头设计规范之欧阳家百创编

边墙型喷头设计规范欧阳家百（2021.03.07）边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6.1.3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80，在0.1MPa 的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。

边墙型喷头安装规范

边墙型喷头安装规范边墙型喷头是一种常见的灭火设备，安装在建筑物的外墙上，用于灭火和消防。

边墙型喷头的正确安装是确保其正常工作和有效灭火的基础。

以下是边墙型喷头的安装规范。

一、安装前准备1. 根据建筑物的设计需求和消防要求，确定喷头的数量和位置。

2. 选择适合的边墙型喷头，确保其符合国家相关标准和规定。

3. 检查边墙型喷头的质量和完整性，确认没有破损和缺陷。

二、安装步骤1. 清理墙面：安装边墙型喷头前，应对墙面进行清洁和修整，确保墙面平整且无障碍物。

2. 定位孔洞：根据设计要求，在墙面上定位边墙型喷头的孔洞位置。

孔洞的直径和深度要与喷头的安装要求相匹配。

3. 安装保护套筒：将边墙型喷头的保护套筒插入孔洞中，确保套筒的深度和位置与设计要求一致。

4. 连接喷头和管路：将边墙型喷头与管路连接，确保连接处密封可靠，并且没有漏水和松动的情况。

5. 安装喷头：将边墙型喷头插入套筒中，确保喷头与套筒的连接稳固，且方向正确。

三、安装注意事项1. 边墙型喷头的安装位置应根据建筑物的结构和消防要求进行设计，确保覆盖整个墙面并能有效灭火。

2. 喷头的间距要根据喷头的灭火范围和火灾扩散速度进行合理设置，以保证火灾扑灭的效果。

3. 安装时要避免喷头与其他建筑设备和装饰物之间的冲突，确保其宽敞、清晰和方便维护。

4. 喷头的安装高度要符合相关规定和标准，通常在离地面不超过2.5米的范围内。

对于高层建筑，可以根据建筑高度设置相应的安装高度。

5. 安装时要使用合适的工具和设备，并保证安装的准确性和牢固性。

6. 安装完毕后，要检查每个喷头的工作状态，确保无堵塞和损坏，并进行相应的调试和测试。

以上是边墙型喷头安装的基本规范，但具体的安装要求可能会因不同的消防设计要求而有所不同。

因此，在实际安装过程中，应根据设计图纸和相关规范进行操作，并严格按照相关国家标准和规定执行。

如果有疑问或遇到困难，应及时请专业消防人员或相关技术人员进行咨询和指导。

边墙型喷头的设计选型

边墙型喷头的设计选型【摘要】自动喷水灭火系统在我国兴起时间较短，自喷系统中的边墙型喷头及覆盖面扩展型喷头更是在近几年才被认可，但它们应该如何设计使用还存在较大的争议。

本文希望通过一些数据的比较和讨论，让大家更关注边墙型喷头及覆盖面扩展型喷头设计中存在的一些问题。

标签边墙型喷头；边墙型扩展覆盖面喷头引言自动喷水灭火系统是随着19世纪工业化革命，首先在英国以穿孔管的形式诞生，应用在剧院，其后在美国应用在棉纺织工业，并逐渐发展成为系统完整、组件齐全的高效全天候的自动灭火系统。

现已广泛应用于工业和民用建筑中，以及居住建筑。

我国自喷系统发展相对较晚，改革开放以来因综合国力的不断提高，自动喷水系统在工程中已普遍应用。

但由于设计依据的缺失或滞后，使得自喷系统的设计存在或多或少的问题，像边墙覆盖面扩展型喷头的设计应用就存在较大的争议。

1.边墙型喷头的种类及性能参数：边墙型喷头是由于安装条件受限，而由普通喷头衍生出来的一种特殊喷头。

边墙型喷头不像普通喷头那样布置在保护区域内部，而是沿保护区域的一边或两边布置，通过向保护区域内喷水起到灭火的作用。

边墙型喷头大致可分为直立边墙型喷头、水平边墙型喷头和边墙型扩展覆盖面喷头三种。

表1-1、1-2是三类边墙型喷头在不同工作压力下的性能参数。

从表中不难看出，相同工作压力下，三种喷头的主要差异是喷水范围和喷水强度的不同。

而同种喷头又因为工作压力的不同有着不同的喷水范围和强度。

2.边墙型喷头的相关规范：现阶段我国施工图设计主要以《自动喷水灭火系统设计规范》GB50084-2001（2005年版）为自喷系统的设计依据。

《自动喷水灭火系统设计规范》中涉及边墙型喷头的条文主要有以下三条：（1）7.1.12条：边墙型标准喷头的最大保护跨度与间距，应符合下表的规定：（2）7.1.13条：边墙型扩展覆盖喷头的最大保护跨度、配水支管上的喷头间距、喷头与两侧端墙的距离，应按喷头工作压力下能够喷湿对面墙和邻近端墙距溅水盘 1.2m高度以下的墙面确定，且保护面积内的喷水强度应符合本规范表5.0.1的规定。

边墙型喷头设计规范

边墙型喷头设计规范一、设计原则：1.结构合理：边墙型喷头的设计应符合力学原理，能够承受所需水压，具有良好的水流控制性能。

2.安全可靠：边墙型喷头的设计应满足安全可靠的要求，能够防止水流溅射至人体或周围环境，防止喷头倒塌或损坏。

3.美观大方：边墙型喷头的设计应注重形态美观，与建筑物或景观墙融为一体，不影响整体效果。

二、材料选择：1.不锈钢：边墙型喷头主体结构可以选择不锈钢材料，具有较好的耐腐蚀性和抗氧化性能，能够长期使用。

2.铝合金：边墙型喷头的喷水口和水管可以选择铝合金材料，具有轻量化、耐用性强的特点。

3.强化玻璃：边墙型喷头的面板可以选择强化玻璃材料，具有高透明度和强度，能够使喷水效果更加清晰明亮。

三、安装要求：1.安全固定：边墙型喷头在安装过程中应采取加固措施，确保其能够牢固地固定在建筑物外墙或景观墙上，不会产生倾斜或松动。

2.水管布置合理：边墙型喷头的水管布置应合理，避免过长或过短，以免影响水流效果，同时要保证管道与墙体之间的连接处不会出现漏水现象。

3.排水设施：边墙型喷头设计时应考虑排水设施，确保喷水后的水能够及时排出，避免积水产生滑倒或腐蚀等问题。

四、性能要求：1.喷水形式：边墙型喷头设计应具有多种喷水形式，如直流、旋转、喷雾等，以满足不同场景的需求。

2.水流控制：边墙型喷头应具有良好的水流控制性能，能够调节喷水的高度、强度和角度等参数。

3.节水环保：边墙型喷头应具有节水环保的特点，能够有效利用水源，并在不使用时能够自动关闭或停止供水。

五、维护保养：1.定期检查：边墙型喷头在安装后应定期检查、清洗和维护，发现问题及时解决，确保其正常运行。

2.防冻措施：对于寒冷地区的边墙型喷头，应采取防冻措施，避免冬季管道冻裂或设备损坏。

3.防止堵塞：边墙型喷头的水管应注意防止杂物进入，避免堵塞水流。

在设计边墙型喷头时，需要综合考虑建筑物、景观墙的整体效果和功能需求，合理安排喷头的类型、数量和布局。

同时，设计人员应密切关注安全性、耐久性、美观性和环保性等因素，确保边墙型喷头在使用过程中能够长久运行、安全可靠，并达到预期的喷水效果。

边墙型喷头设计规范

边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6.1.3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。

边墙型喷头之欧阳家百创编

边墙型扩展覆盖喷头一一流量系数K：115的边墙型快速响应喷头。

边墙型喷头沿墙布置，与顶板下布置的顶喷喷头比较，最不利起火点与喷头的距离大，因此感温条件差，而扩展覆盖喷头则更为明显。

为了补偿此类闭式喷感温条件较差的弱点，确定应采用“快速响应”类喷头。

欧阳家百（2021.03.07）快速响应早期抑制喷头(ESFR)一一ESFR为early suppression fast response sprinkler的英文缩写，响应时间指数RTI≤28±8(m·s)o·5。

用于保护高堆垛与高货架仓库的大流量特种洒水喷头。

仓库中物品的堆积高度大，火灾的竖向蔓延速度快，火灾放热速率的增长速度快，火头的位置不断提高。

此类火灾虽能较为迅速地驱动喷头，但灭火的难度大,堆垛和货架对喷水的遮挡作用大。

此种喷头的特点是，RTI数值小、动作灵敏，工作压力高、喷水的动量大、穿透力强，可增大实际送达燃烧面的灭火水量，使控灭火效果明显增强。

会展中心等物品堆积高度较低的其他类型高大空间场所，由于火焰高度低、烟气上升至顶板的距离大，致使流经喷头的烟气温度低、流速慢，烟气驱动喷头的条件差，而导致喷头动作缓慢。

因此，达到一定高度后，将难以保证喷头的开放时间，以及下喷水量能够有效覆盖火灾区域。

闭式喷头在初期火灾阶段开放，开放喷头的下喷水量有效覆盖起火范围；且送达物品燃烧面的水量大于冷却燃烧面灭火所需求的水量，是闭式系统成功控灭火的三个要素。

闭式喷头能够及时动作并有效覆盖起火范围的场所，其室内净空高度，据国外资料介绍为 8～25ft(2．4～7．5m)。

此外，我国(火灾自动报警系统设计规范)规定感温探测器的最大安装高度为8m、感烟探测器的最大安装高度为12m。

为了保证湿式系统的有效性，应控制其应用场所的最大净空高度。

采用湿式系统的场所，其室内最大净空高度不应大于表5的规定。

仅用于保护室内钢屋架等建筑构件、和设置货架内喷头的闭式系统，不受此表规定的限制。
