板式塔中的浮阀塔课程设计说明书
化工设备机械基础课程设计 浮阀塔

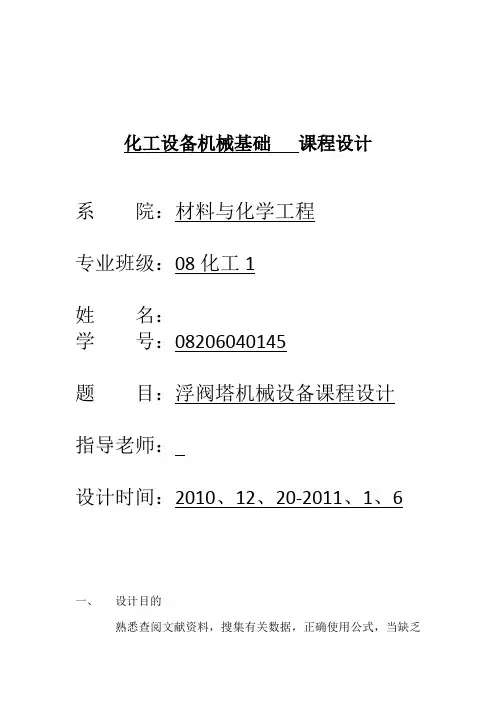

化工设备机械基础课程设计系院：材料与化学工程专业班级：08化工1姓名：学号：***********题目：浮阀塔机械设备课程设计指导老师：设计时间：2010、12、20-2011、1、6一、设计目的熟悉查阅文献资料，搜集有关数据，正确使用公式，当缺乏必要数据时，要自己通过实验确定。
培养学生把所学《化工设备机械基础》及相关课程的理论知识，在课程设计中综合的加以运用，把化工工艺条件与化工设备设计有机结合起来，巩固和强化有关机械课程基本理论。
培养学生熟悉查阅并综合运用各种有关设计手册，规范，标准图册等设计资料，进一步培养学生识图，制图，运算，编写设计说明。
二、设计内容根据大纲要求，完成浮阀塔设备的机械设计工作量包括：设备装配图，零件部分图，设计任务书三、设计任务和要求1、进行塔体和裙座的机械设计计算2、进行裙座支座校核计算3、进行地脚螺栓校核计算4、选择法兰接管5、进行塔盘结构设计6、绘制塔盘装备图7、绘制塔盘零件图四、可选器材Q235-A16Mn五、参考资料《化工设备机械基础》董大勤化学工业出版社《化工设备机械基础课程设计指导书》蔡纪宁化学工业出版社《化工设备机械基础》编写组化工设备机械基础第三册北京：石油化学工业出版社GB150—1988《钢制压力容器》JB4710—92《钢制塔式容器》1．塔设备的载荷分析和设计分析塔设备在操作时注意承受的以下几种载荷作用：操作压力、质量载荷，地震载荷，风载荷，偏心载荷塔设备的强度和稳定性通常按下列步骤计算：①根据GB150—1988章节，按压力确定圆筒有效厚度δe及封头有效厚度δeh②根据地震和风载荷需要选取若干计算截面，并考虑制造，安装，运输要求，设定各截面处圆筒有效厚度δei与裙座有效厚度δes，应满足δei≥δe，δes≥6mm③根据自支承式塔设备的质量载荷，风载荷，地震载荷及偏心载荷的作用，依次进行校核，计算并满足相应要求。
2. 塔设备已知设计条件及分段选取计算截面，将全塔分为6段设计条件：塔径D i ：2000mm；塔体高度H：40000mm；设计压力p：1.1MP；设计温度t：200℃塔体条件:裙座条件：地脚螺栓条件：3.按设计压力计算塔体和封头厚度塔内液面高度h,m h=2.34(仅考虑塔底至液封盘液面高度) 液柱静压力p H p H=10-6ρgh=10-6×800×9.8×2.34=0.18<0.05p计算压力P C MPa P C=p H+p=p=1.1圆筒计算厚度δmm δ=PcDi2[σ]φ−Pc = 1.1×20002×150×0.85−1.1=8.66圆筒设计厚度δC mm δC=δ+c=10.66圆筒名义厚度δn mm δn=12mm圆筒有效厚度δe mmδe=δn－c=12-2=10封头计算厚度δh mm δh=PcDi2[σ]φ−0.5Pc = 1.1×20002×150×0.85−0.5×1.1=8.65封头设计厚度δhc mm δhc=δh+c=8.65+2=10.65 封头名义厚度δhn mm δhn=12封头有效厚度δhe mm δhe=δhn-c=104.塔设备质量载荷计算塔设备的操作质量m 0=m 01+m 02+m 03+m 04+m 05+m a +m e 塔设备的最大质量m max = m 01+m 02+m 03+m 04+m w +m a +m e 塔设备的最小质量m min = m 01+0.2m 02+m 03+m 04 +m a +m e4.1塔体质量载荷计算查JB1153-73 筒体公称直径为2000mm 时，1m 高筒节板理论质量596Kg/m ，查JB/T-4737-95 以内径为2000mm 为公称直径的椭圆封头质量为438Kg塔体高度H 1由任务书所给尺寸算得 H 1=40000mm ，筒体高度36790mm ，筒体质量m 1=596×36.790=21926.84Kg ，封头质量m 2=4382=876Kg ，裙座高度H 3=3060mm ，裙座质量m 3=3.06×596=1823.76Kg，塔体质量m 01=m 1+m 2+m 3=21926.84+876+1823.76=24627Kg 各截面质量载荷（塔体）截面 0~1 m 01=596×1.0=596Kg ，m 1~2=596×2+438=1630Kg m 2~3=7.0×596=4172Kg,m 3~4=596×10=5690Kg ，m 4~5=5690Kg ，m 5~6=6309Kg4.2塔内件质量计算 m 0~1=π4D i 2×N ×q N =π4×22×70×75=16493Kgq N 为浮阀塔盘质量 4.2.1各截面塔段内件质量裙座内无内件，过质量为0，即0~2截面内件质量为0 m 2~3=π4D i 2×N ×q 2~3=π4×22×9×75=2120Kgm 3~4=π4D i 2×N ×q 3~4=π4×22×22×75=5184Kg m 4~5=π4D i 2×N ×q 4~5=π4×22×22×75=5184Kg m 5~6=π4D i 2×N ×q 5~6=π4×22×17×75=4005Kg 4.3保温层质量m 03m 03=π4[(D i +2δn +2δs )2-(D i +2δn )2]H 0ρ2+2m ,03D i -筒体内径2000mm ，δn -筒体名义厚度12mm ，δs -保温层厚度 100mm ，H 0-筒体高度36.79mm ，m ,03-封头保温层质量 ρ0，ρ2为保温层密度 300Kg/m 3m ,03=（V ,-V ）ρ0，V ，-以包括保温层在内的直径为公称直径时的封头体积，查 JB/T4737-95 得 以2200mm 为公称直径，直边40mm 时V ,=1.54m 3，V 以2000mm 为公称直径，直边为400mm 时封头体积，查 JB/T4737-95 得V=1.18m 3m 03=π4[(D i +2δn +2δs )2-(D i +2δn )2]H 0ρ2+2m ,03=7581Kg4.3.1各截面保温层质量 0~1截面无保温层，质量为0m 1~2=108Kg ，m 2~3=1401Kg ， m 3~4=2002Kg ， m 4~5=2002Kg ， m 5~6=2068Kg 4.4平台扶梯质量 m 04，Kg 塔设备部分零部件质量载荷估算表平台质量q p=150Kg/m3,笼式扶梯质量q f=40Kg/m3,平台数量8，笼式扶梯总高H F=39m，m04=π[(D i+2δn+2δs +2B)2-( D i+2δn+2δs)2] ×0.5nq p+q f×H F 4=6860Kg4.41各截面平台扶梯质量0~1截面不设平台扶梯，质量为0[(D i+2δn+2δs +2B)2-( D i+2δn+2 m1~2，不设平台（无人孔）m0~2=π4δs)2] ×0.5nq p+q f×H F，n=0m1~2=80Kg，m2~3=943Kg，m3~4=2387Kg，m4~5=1725Kg，m5~顶=1685Kg 4.5操作时塔内物料质量 m05，Kgm05=πD i2（h w N+h0）ρ1+V fρ14V f封头体积，1.18m3，ρ1介质密度，800Kg/m3,N 塔盘数 70，h w塔盘存留介质高度0.1mD i2（h w N+h0）ρ1+V fρ1=23060Kgm05=π4各截面内物料质量0~1截面无物料，故质量为01~2截面内物料质量m1~2=1.18×800=944Kg2~3截面物料质量m2~3=πD i2（h w N2~3+h0）ρ1+V fρ1=23060Kg44.6人孔接管法兰等附件质量 m a Kg m a =0.25m 01=0.25×24627=6157Kg4.7充液质量m w ，m w ==π4D i H 0ρW +2v f ρW =π4×4×36.79×1000+2×1.18×1000=11739Kg 4.7.1各截面充液质量0~1截面内无物料，故该截面内充液质量为01~2截面内充液质量 m w1~2=7180Kg ，m w2~3=21991Kg ，m w3~4=31416Kg ，m w4~5=31416Kg ，m w5顶=31936Kg 4.8偏心质量m e 求算当塔设备外侧挂有分离器，再沸器，冷凝器等附属设备时，可将其视为偏心载荷，即偏心质量M e本设计中将再沸器外挂在塔设备上且在2~4截面内，由条件知2~3截面内偏心质量为 m e23=1400Kg 3~4截面内偏心质量为m e34=2600Kg 4.9操作质量m 0m 0=m 01+m 02+m 03+m 04+m 05+m a +m e =24627+16493+7581+6860+23060+6157+4000=88778Kg4.9.1最小质量m min = m 01+0.2m 02+m 03+m 04 +m a +m e =24627+0.2×16493+7581+6860+6157+4000=52524Kg注：最小质量算式中 0.2m 02是考虑内件焊在塔壳上的质量 4.9.2最大质量M max =m 01+m 02+m 03+m 04+m w +m a +m e =24627+16493+7581+6860+6157+4000=1836574.10 塔设备质量载荷计算结果汇总5裙座轴向应力校核5.1裙式支座介绍裙式支座（简称支座）时塔设备广泛应用的一种支座，裙座常用于高大直立设备，如塔器，裙式支座有裙座圈，支撑板，角牵板，压板等组成，为使设备牢固的固定在基础环上，裙座设计中应包括地脚螺栓的设计。
化工原理课程设计浮阀塔
化工原理课程设计浮阀塔针对化学工程专业中的化工原理课程，课程设计是一个非常重要而且具有启发性的过程。
在课程设计中，同学们需要充分掌握化工原理的基础知识，学习并掌握化工行业的重要原理和流程，以此为基础，会设计出各种不同类型的化工设备，如浮阀塔等。
在接下来的文本中，我们将介绍化工原理课程设计中的浮阀塔，并探讨其结构、操作和应用。
一、浮阀塔的概念浮阀塔是一种广泛使用的化工设备。
它是一种塔式反应器，用于吸收、分离和提纯混合物。
浮阀塔可以通过不同的设计和流体动力学技术来满足许多不同的化学过程，包括精馏、吸收、萃取、反应和分离等。
浮阀塔可以在一些重要的工业领域得到广泛应用，例如炼油、化工、制药、食品和饮料、制造和环境控制等。
二、浮阀塔的结构浮阀塔一般由圆柱形台式烟囱筒体和立体阀组成，顶部设有入口气流和转子装置，底部装有液体入口和出口。
浮阀塔的圆柱形塔体可根据不同的需求和工艺流程独立选择材料来制作，如不锈钢、碳钢等。
然而，其圆柱形体受到直径与高度比值限定，通常为2-6之间。
浮阀塔可以采用多种转子装置设计，例如平板型、齿轮型、排柱型等。
为防止液面波动，还应在浮阀上设置抑泡板。
阀口下设有气体入口，气体将带动浮阀中的液体上升，并通过液泵进入浮阀塔。
浮阀上的液体将通过分隔板同时与气体接触以达到吸收、萃取、分离和其他化学过程。
三、浮阀塔的操作方式在浮阀塔的化学过程中，上述操作将被重复进行，直到流体达到所需的纯度或浓度，或已完成所需的化学反应。
浮阀塔可以通过各种不同的方式进行操作，取决于所需的化学过程和设备的规格。
浮阀塔中的物流通过操作阀控制，以达到所需的流量，同时还需要控制循环液流量、液位和温度。
在施工过程中，还需要确保严格的安全措施和浮阀的正确操作。
四、浮阀塔的应用场景浮阀塔可用于各种不同类型的操作和化学反应，其中最常见的是可用于精馏塔、萃取塔、吸收塔、氢化处理塔、水解塔、酯化塔、醇酸分离塔等其他一些任何需要操作混合物的化工液态流程。
化工原理课程设计浮阀塔
化工原理课程设计(浮阀塔)板式连续精馏塔设计任务书一、设计题目：分离苯—甲苯系统的板式精馏塔设计试设计一座分离苯—甲苯系统的板式连续精馏塔，要求原料液的年处理量为50000 吨，原料液中苯的含量为35 %，分离后苯的纯度达到98 %，塔底馏出液中苯含量不得高于1%（以上均为质量百分数）二、操作条件1. 塔顶压强： 4 kPa （表压）；2. 进料热状态：饱和液体进料3. 回流比：加热蒸气压强：101.3 kPa（表压）；单板压降：≤ 0. 7 kPa三、塔板类型：浮阀塔板四、生产工作日每年300天，每天24小时运行。
五、厂址厂址拟定于天津地区。
六、设计内容1. 设计方案的确定及流程说明2. 塔的工艺条件及有关物性数据的计算3. 精馏塔的物料衡算4. 塔板数的确定5. 塔体工艺尺寸的计算6. 塔板主要工艺尺寸的设计计算7. 塔板流体力学验算8. 绘制塔板负荷性能图9. 塔顶冷凝器的初算与选型10. 设备主要连接管直径的确定11. 全塔工艺设计计算结果总表12. 绘制生产工艺流程图及主体设备简图13. 对本设计的评述及相关问题的分析讨论目录一、绪论 0二、设计方案的确定及工艺流程的说明 (1)2.1设计流程 (1)2.2设计要求 (2)2.3设计思路 (2)2.4设计方案的确定 (3)三、全塔物料衡算 (4)3.2物料衡算 (4)四、塔板数的确定 (5)4.1理论板数的求取 (5)4.2全塔效率实际板层数的求取 (6)五、精馏与提馏段物性数据及气液负荷的计算 (8)5.1进料板与塔顶、塔底平均摩尔质量的计算 (8)5.2气相平均密度和气相负荷计算 (9)5.3液相平均密度和液相负荷计算 (9)5.4液相液体表面张力的计算 (10)5.5塔内各段操作条件和物性数据表 (10)六、塔径及塔板结构工艺尺寸的计算 (13)6.1塔径的计算 (13)6.2塔板主要工艺尺寸计算 (14)6.3塔板布置及浮阀数目与排列 (16)七、塔板流体力学的验算及负荷性能图 (18)7.1塔板流体力学的验算 (18)7.2塔板负荷性能图 (21)八、塔的有效高度与全塔实际高度的计算 (26)九、浮阀塔工艺设计计算总表 (27)十、辅助设备的计算与选型 (29)10.1塔顶冷凝器的试算与初选 (29)10.2塔主要连接管直径的确定 (30)十一、对本设计的评述及相关问题的分析讨论 (32)13.1设计基础数据 (35)13.2附图 (37)天津大学仁爱学院化工系化工原理课程设计一、绪论化工原理课程设计是综合运用《化工原理》课程和有关先修课程（《物理化学》，《化工制图》等）所学知识，完成一个单元设备设计为主的一次性实践教学，是理论联系实际的桥梁，在整个教学中起着培养学生能力的重要作用。
化工设备机械基础课程设计(浮阀塔)
北京理工大学珠海学院课程设计任务书2013～2014学年第2 学期学生姓名：专业班级：化工一班指导教师：工作部门：化工与材料学院一、课程设计题目浮阀塔的机械设计二、课程设计内容1．塔设备的结构设计包括：塔盘结构，塔底、塔顶空间，人孔数量及位置，仪表接管选择、工艺接管管径计算等。
2. 塔体及封头壁厚计算及其强度、稳定性校核（1）根据设计压力初定壁厚；（2）计算危险截面的重量载荷、风载荷、地震载荷及偏心载荷；（3）计算危险截面的由各种载荷作用下的轴向应力；（4）计算危险截面的组合轴向拉应力和组合轴向压应力，并进行强度和稳定性校核。
3. 筒体和裙座水压试验应力校核4. 裙座结构设计及强度校核包括：裙座体、基础环、地脚螺栓5. 编写设计说明书一份6. 手工绘制3（A3）号装配图一张，Auto CAD绘3（A3）号图一张（换热器）。
三、设计条件1. 设备类型：自支承式塔设备（塔顶无偏心载荷）；2. 设置地区环境：基本风压：q o=400N/㎡;设计地震烈度：7度（或8度）；场地土：Ⅱ类。
地震加速度0.3g，地震系数根据自己的需要任取一组；3. 塔体及裙座的机械设计条件：（1）塔体内径Di=2200mm，塔高近似取H=45000mm（每隔一组数据不同，详见安排表）；（2）计算压力Pc=1.0MPa（每组中各人的计算压力根据安排表中数据）,设计温度t=250℃；（3）塔体装有N=75层浮阀塔盘，每块塔盘上存留介质层高度为hw=100mm，介质密度为ρ1=800kg/m3；（4）沿塔高每5m左右开设一个人孔，人数为8-10个，相应在人孔处安装半圆形平台8-10个，平台宽度为B=900mm，高度为1000mm。
（5）塔外保温层厚度为δs=120mm，保温材料密度为ρ2=300kg/m3；（6）塔体与裙座间悬挂一台再沸器，其操作质量为me=4000kg,偏心距e=2000mm；（7）塔体与封头材料在低合金高强度刚中间选用，并查出其参数。
浮阀式精馏塔的设计
化工原理课程设计––––浮阀式精馏塔的设计学校：班级：姓名：学号：指导教师：时间：课程设计任务书一、设计题目：分离苯—甲苯混合液的浮阀式精馏塔二、设计的原始数据及分离要求1、原料的规格及分离要求：（1）、生产能力：年处理苯—甲苯混合液6.0万吨（2）、年开工率：8000小时（3）、原料组成：苯含量45%（质量分率）（4）、进料热状况:饱和液体（5）、分离要求：塔顶苯含量不低于95%（质量分率）塔底苯含量不高于5%（质量分率）2、生产条件：（1）操作条件：常压（2）操作温度：原料和产品均为常温（25℃）（3）塔顶冷凝器：用循环水冷却（进口温度28℃）（4）塔底在沸器：用饱和水蒸气加热（5）回流比：取最小回流比的1.4倍三、设计要求：1、编制设计说明书（1）流程的确定及说明（2）精馏塔的设计计算（3）浮阀塔盘结构设计和计算（4）对设计结果讨论（5）参考文献2、绘制精馏系统工艺流程图四、指导教师：李英杰五、设计时间：2011年12月目录前言---------------------------------------------------------------------------------4 1.精馏塔的物料衡算----------------------------------------------------------------5 1.1原料液及塔顶、塔底产品的摩尔分率---------------------------------------5 1.2．原料液及塔顶、塔底产品的平均摩尔质量--------------------------------51.3．物料衡算-------------------------------------------------------------------52.塔板数的确定---------------------------------------------------------------------5 2.1．理论板层数NT的求取-----------------------------------------------------5 2.2最小回流比及操作回流比----------------------------------------------------5 2.3精馏塔的气、液相负荷-------------------------------------------------------6 2.4操作线方程-------------------------------------------------------------------62.5塔的有效高度-----------------------------------------------------------------63.精馏塔的塔体工艺尺寸计算------------------------------------------------------73.1精流段塔体工艺尺寸计算---------------------------------------------------73.2塔经的计算------------------------------------------------------------------73.3 溢流装置-----------------------------------------------------------------------------------84.塔板负荷性计算--------------------------------------------------------------------------------114.1. 雾沫夹带线----------------------------------------------------------------------------114.2漏液线------------------------------------------------------------------------------------124.3液相负荷上限线-------------------------------------------------------------------------124.4液相负荷下限线-------------------------------------------------------------------------12 参考目录----------------------------------------------------------------------------14前言在化工、炼油、医药、食品及环境保护等工业部门，塔设备是一种重要的单元操作设备。
浮阀塔课程设计范文
浮阀塔课程设计范文浮阀塔是一种重要的化工设备，广泛应用于石油化工、化学工程、环保等领域，用于气体液体两相的分离。
本课程设计旨在对浮阀塔的设计过程进行深入研究，从而培养学生的设计能力和实践动手能力。
一、课程设计目的和任务本课程设计的主要目的是培养学生在化工工程领域的设计和实践能力，具体任务包括：1.了解浮阀塔的工作原理和结构特点；2.掌握浮阀塔设计的基本步骤和方法；3.进行浮阀塔设计的案例分析和实践操作；4.掌握使用计算机辅助设计软件进行浮阀塔的设计。
二、课程设计内容1.理论知识学习：学生需要通过文献资料、教材和网络资源等途径，了解浮阀塔的工作原理、结构特点、设计步骤和方法等方面的知识。
2.设计案例分析：学生需要选择一个具体的工程案例进行分析，包括流程图、设备选择、计算等方面的内容。
通过对案例的分析，学生可以更好地理解浮阀塔的设计过程和要点。
3.实践操作：在项目实践中，学生需要亲自完成浮阀塔的设计和计算，包括计算设计参数、绘制设备图、流程图、计算设备尺寸等。
通过实践操作，学生可以更好地掌握浮阀塔的设计方法和技巧。
4. 计算机辅助设计：学生需要使用计算机辅助设计软件，如AutoCAD等，进行浮阀塔的绘图和计算。
通过计算机辅助设计，学生可以提高设计效率，减少设计错误。
三、课程设计方法本课程设计采用综合教学方法，即理论与实践相结合，计算机辅助设计与手工绘图相结合。
具体方法包括：1.理论学习：学生通过课堂教学和自主学习等方式，学习浮阀塔的理论知识和设计方法。
2.设计案例分析：学生通过分组进行案例分析，共同讨论和解决设计难题，提高设计能力。
3.实践操作：学生通过实际操作，亲自完成浮阀塔的设计和计算，提高实践动手能力。
4.计算机辅助设计：学生通过使用计算机辅助设计软件，进行浮阀塔的绘图和计算，提高设计效率。
四、课程设计评价本课程设计的评价主要包括以下几个方面：1.设计报告评价：通过对学生设计报告的评阅，评价学生对浮阀塔设计过程的理解和掌握程度。
化工原理课程设计说明书 苯和苯乙烯分离过程浮阀精馏塔设计.
《化工原理》课程设计说明书苯-苯乙烯分离过程浮阀精馏塔设计院系：化学与化工学院专业：化学工程与工艺班级：09化工2班学号：0906210201姓名：武金龙指导老师：李梅摘要本设计的任务是设计用于分离苯-苯乙烯的浮阀精馏塔。
精馏是多级分离过程，即同时进行多次部分汽化和部分冷凝的过程。
精馏装置包括精馏塔、原料预热器、再沸器、冷凝器、釜液冷却器和产品冷却器等设备。
热量自塔釜输入，物料在塔内经多次部分冷凝进行精馏分离，由冷凝器和冷却器中的冷却介质将余热带走。
根据加热方式来决定塔底是否设置再沸器，塔底设置再沸器时为间接加热，这种加热方式适用于各种物系，且被广泛使用。
由于本设计设置了再沸器，故采用间接加热。
板式塔的种类繁多，本设计采用浮阀塔，它是在泡罩塔的基础上发展起来的。
浮阀塔被广泛用于精馏、吸收以及脱吸等传质过程中，塔径从200mm到6400mm，使用效果较好。
它具有处理能力大，操作弹性大，塔板效率高，压强小，使用周期长等特点。
确定回流比有图解法和逐板计算法，本设计采用逐板计算法，虽然计算过程较为繁琐，但计算精度较高。
理论板确定后，计算实际板数，再设计塔和塔板中所有的参数，初选塔板间距并计算塔径，这些数据的计算都是以精馏段的数据为依据的。
设计中采用平直溢流堰，因为这样可以使得塔板上具有一定高度的均匀流动的液层。
浮阀塔的开孔率设计中要满足一定的要求，即要确定合适的浮阀数，浮阀的孔径是由所选浮阀的型号确定的，浮阀数通过上升蒸汽量、阀孔气速和孔径确定，阀孔的排列采用等腰三角形叉排。
最后是塔板负荷性能图中过量雾沫夹带线、液泛线、漏液线、液相负荷上、下限线的计算以及确定塔体结构。
目录第一部分概述 (5)一、设计目标 (5)二、设计任务 (5)三、设计条件 (5)四、设计内容 (5)第二部分工艺设计计算 (6)一、设计方案的确定 (6)二、精馏塔的物料衡算 (6)1.原料液及塔顶、塔底产品的摩尔分数 (6)2.原料液及塔顶、塔底产品的平均摩尔质量和质量分数 (6)3.物料衡算原料处理量 (7)三、塔板数的确定 (7)1.相对挥发度的求取 (7)2.进料状态参数的确定 (8)3.最小回流比的确定 (8)4.操作线方程的求取 (9)5.全塔效率的计算 (9)6.实际板层数的求取 (10)四、精馏塔的工艺条件及有关物性数据的计算 (10)1.操作压强计算 (10)2.操作温度计算 (10)3.平均摩尔质量计算 (11)4.平均密度计算 (11)5.液相平均表面张力计算 (12)6.求精馏塔的气、液相负荷 (13)五、精馏塔的塔体工艺尺寸计算 (14)1.塔径的计算 (14)2.精馏塔的有效高度的计算 (15)六、塔板主要工艺尺寸的计算 (15)1.溢流装置计算 (15)2.塔板布置 (18)3.浮阀数与开孔率 (19)七、塔板的流体力学验算 (20)1.气体通过干板的压降 (20)2.雾沫夹带量的验算 (21)3.液泛的验算 (21)4.漏液的验算 (22)八、塔板负荷性能图 (22)1.漏液线 (22)2.过量雾沫夹带线 (22)3.液相负荷下限线 (23)4.液相负荷上限线 (23)5.液泛线 (23)九、附属设备的设计 (25)1.接管尺寸 (25)2.回流管尺寸 (25)3.塔底进气管尺寸 (25)4.加料管尺寸 (25)5.料液排出管尺寸 (25)第三部分设计结果汇总 (26)一、设计结果一览表 (26)二、工艺流程图 (28)三、设计总结 (29)参考文献 (29)第一部分概述一、设计目标分离苯—苯乙烯混合液的浮阀式精馏塔设计二、设计任务试设计分离苯与苯乙烯混合物的浮阀精馏塔，年处理量为2.4万吨苯与苯乙烯混合液，要求气液混合进料。
浮阀塔设计计算说明书 精品
乙醇-水连续精馏浮阀塔设计说明书.山东大学课程设计（）成绩评定表学院：机械工程学院专业：过程装备与控制工程年级：09级第1章浮阀塔国内外研究现状及应用1.1 浮阀塔研究现状1.1.1 应用领域和应用现状浮阀塔是20世纪50年代开发的一种新塔型，其特点是在筛板塔基础上，在每个筛孔除安装一个可上下移动的阀片。
当筛孔气速高时，阀片被顶起上升，空速低时，阀片因自身重而下降。
阀片升降位置随气流量大小自动调节，从而使进入夜层的气速基本稳定。
又因气体在阀片下侧水平方向进入液层，既减少液沫夹带量，又延长气液接触时间，故收到很好的传质效果。
浮阀塔结构简单，制造费用便宜，并能适应常用的物料状况，是、行业中使用最广泛的塔型之一。
1.1.2 国内外研究现状浮阀塔作为化工、炼油行业中广泛应用的塔型之一，得到全世界的认可。
无论是中国还是国外，大型化工行业都对浮阀塔做了很多的研究。
随着对浮阀塔等一系列板式塔的研究，逐渐对塔进行结构和技术操作上的改造，让塔的效率和制造成本得到了降低，同时，更加新型的塔设备也在孕育之中。
1.2 本文涉及的内容、目的以及意义1.2.1 本文涉及的内容本文主要内容是对乙醇-水分离设备—浮阀塔的设计。
在已知的条件和数据之下，计算塔高、壁厚，然后进行各种校核：风载荷校核、地震载荷校核、筒体应力校核、补强等。
对塔盘的设计和计算式非常关键的一步，也是整个塔设计中最复杂的一步。
最后是选择标准件，比如吊住，除沫器等等，根据已有的标准进行选择，最后进行塔体的整合，形成完整的浮阀塔。
1.2.2 本文的目的通过对塔设备的涉及，对《过程装备设计》课程有更加深入的理解和认知，同时也将课堂知识运用到实际设计问题中来。
1.2.3 本文的意义化工原理课程设计是培养学生化工设计能力的重要教学环节，通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法；学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧；掌握各种结果的校核，能画出工艺流程、塔板结构等图形。
乙醇-水精馏塔浮阀塔课程设计
化工原理课程设计乙醇——水混合液精馏塔设计刘入菡应用化学专业应化1104班学号110130106指导教师顾明广摘要本设计为分离乙醇—水混合物，采用筛板式精馏塔。
精馏塔是提供混合物气、液两相接触条件，实现传质过程的设备。
它是利用混合物中各组分挥发能力的差异,通过液相和气相的回流，使混合物不断分离，以达到理想的分离效果。
选择精馏方案时因组分的沸点都不高所以选择常压，进料为泡点进料，回流是泡点回流。
塔顶冷凝方式是采用全凝器，塔釜的加热方式是使用再沸器。
精馏过程的计算包括物料衡算，热量衡算，塔板数的确定等。
然后对精馏塔进行设计包括：塔径、塔高、溢流装置。
最后进行流体力学验算、绘制塔板负荷性能图.乙醇精馏是生产乙醇中极为关键的环节，是重要的化工单元。
其工艺路线是否合理、技术装备性能之优劣、生产管理者及操作技术素质之高低，均影响乙醇生产的产量及品质。
工业上用发酵法和乙烯水化法生产乙醇，单不管用何种方法生产乙醇，精馏都是其必不可少的单元操作.浮阀塔具有下列优点：1、生产能力大。
2、操作弹性大。
3、塔板效率高.4、气体压强降及液面落差较小.5、塔的造价低。
浮阀塔不宜处理易结焦或黏度大的系统,但对于黏度稍大及有一般聚合现象的系统,浮阀塔也能正常操作。
关键词：乙醇水精馏浮阀塔连续精馏塔板设计目录前言 (1)第一章设计任务书 (2)1.1、设计条件 (2)1。
2、设计任务 (2)1。
3、设计内容 (3)第二章设计方案确定及流程说明 (5)第三章塔板的工艺设计 (7)3。
1、全塔物料衡算 (7)3。
2、塔内混合液物性计算 (8)3。
3、适宜回流比 (15)3。
4、溢流装置 (21)3。
5、塔板布置与浮阀数目及排列 (22)3.6、塔板流体力学计算 (25)3。
7、塔板性能负荷图 (29)3。
8、塔高度确定 (33)第四章附属设备设计 (35)4.1、冷凝器的选择 (35)4。
2、再沸器的选择 (36)第五章辅助设备的设计 (38)5。
浮阀式塔板课程设计
浮阀式塔板课程设计一、教学目标本课程旨在让学生掌握浮阀式塔板的基本原理、结构特点及其在化工过程中的应用。
通过本课程的学习，学生能理解浮阀式塔板的工作原理，掌握其设计计算方法，并能够分析解决实际工程问题。
1.掌握浮阀式塔板的基本原理和结构特点。
2.理解浮阀式塔板的设计计算方法。
3.了解浮阀式塔板在化工过程中的应用。
4.能够运用浮阀式塔板的基本原理分析和解决实际工程问题。
5.能够运用浮阀式塔板的设计计算方法进行简单的设计计算。
情感态度价值观目标：1.培养学生的工程意识，使其能够将理论知识应用于实际工程实践。
2.培养学生对化工行业的兴趣，提高其对化工专业的认同感。
二、教学内容本课程的教学内容主要包括浮阀式塔板的基本原理、结构特点、设计计算方法以及在化工过程中的应用。
1.浮阀式塔板的基本原理：介绍浮阀式塔板的工作原理，包括塔板的作用、塔板流体力学原理、塔板效率等。
2.浮阀式塔板的结构特点：介绍浮阀式塔板的结构组成，包括塔板本体、浮阀、升气管、塔板孔等，并分析各种结构特点对塔板性能的影响。
3.浮阀式塔板的设计计算方法：介绍浮阀式塔板的设计计算方法，包括塔板孔径计算、塔板压降计算、塔板流量计算等。
4.浮阀式塔板在化工过程中的应用：介绍浮阀式塔板在化工过程中的应用实例，包括蒸馏、吸收、萃取等，并分析浮阀式塔板在各种化工过程中的优缺点。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。
1.讲授法：通过讲解浮阀式塔板的基本原理、结构特点、设计计算方法等，使学生掌握相关理论知识。
2.讨论法：学生针对浮阀式塔板在实际工程中的应用进行讨论，培养学生的工程意识和解决问题的能力。
3.案例分析法：分析浮阀式塔板在化工过程中的实际应用案例，使学生能够将理论知识与实际工程相结合。
4.实验法：安排实验室实践活动，使学生能够直观地了解浮阀式塔板的工作原理和结构特点，提高学生的实践操作能力。
浮阀塔的设计例示 - 副本
浮阀塔的设计例示板式塔化工设计程序装置的有关条件：操作条件、物料平衡、热量平衡、分离要求、榙板数。
给定塔板设计条件气液流量的范围、物性常数、允许压力降。
准备事项确认物料的起泡性能、选定塔盘型式。
确定塔径假定塔板间距、气液接触区面积、溢流区面积及塔径的确定。
溢流区的设计1溢流堰长度及宽度、堰高、降液管空间。
气液接触区的设计2浮阍数及排列（浮阀塔盘）、泡罩的设计及排列（泡罩塔盘）、孔径、开孔面积及排列（筛板塔盘）。
各项校核计算3塔板上液层高度、压力降、降液管内液体高度。
45有下述情况时，须对以上步骤中的1~5项，作重复计算。
溢流区设计算得的出口堰长度，使气体通道的面积不够或不在限定的范围内。
孔的排列间距及开孔面积不在限定的范围内。
雾沫夹带量超过限度或发生液泛。
允许压力降及漏液量超出限度。
降液管内的液体高度超出限度。
题目拟建一浮阀塔用以分离某种液体混合物，决定采用F1型浮阀（重阀，33g），试按所给条件进行浮阀塔的设计计算。
塔设备主要结构尺寸的确定塔高板式塔的高度（如图）系由主体高度H z、顶部空间高度H a、底部空间高度H b、以及裙座高度H s构成。
塔的顶部、底部空间及裙座高度塔的顶部空间高度塔的顶部空间高度是批塔顶第一导塔盘到塔顶封头切线的距离，为了减少塔顶出口气体中夹带的液体量，顶部空间一般取1.2~1.5m。
有时为了提高产品质量，必须更多地除去气体中夹带的雾沫，则可在塔顶设置除沫器。
如有金属除沫网，则网底到塔盘的距离一般不小于塔板间距。
塔的底部空间高度塔的底部空间高度是批塔底最末一层塔盘到塔底下封头切线处的距离。
当进料系统有15min的缓冲容量时，釜液的停留时间可取3~5min，否则须取15min。
但对釜液量流量大的塔，停留时间一般也取3~5min；对于易结焦的物料，在塔底的停留时间应缩短，一般取1~1.5min。
据此，就可从釜液流量求出底部空间，再由已知的塔径求出底部空间的高度。
加料板的空间高度加料板的空间高度取决于加料板的结构型式及进料状态。
浮阀塔课程设计
1 引言精馏是分离液体混合物最常用的一种单元操作，在化工，炼油，石油化工等工业得到广泛应用。
精馏过程在能量计的驱动下，使气，液两相多次直接接触和分离，利用液相混合物中各相分挥发度的不同，使挥发组分由液相向气相转移，难挥发组分由气相向液相转移。
实现原料混合物中各组成分离该过程是同时进行传质传热的过程。
本次设计任务为设计一定处理量的精馏塔，实现苯—甲苯的分离。
化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。
为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。
可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。
浮阀塔与20世纪50年代初期在工业上开始推广使用，由于它兼有泡罩塔和筛板塔的优点，已成为国内应用最广泛的塔型，特别是在石油、化学工业中使用最普遍。
浮阀有很多种形式，但最常用的形式是F1型和V-4型。
F1型浮阀的结果简单、制造方便、节省材料、性能良好，广泛应用在化工及炼油生产中。
1.1 精馏塔对塔设备的要求1.生产能力大：即单位塔截面大的气液相流率，不会产生液泛等不正常流动。
2.效率高：气液两相在塔内保持充分的密切接触，具有较高的塔板效率或传质效率。
3.流体阻力小：流体通过塔设备时阻力降小，可以节省动力费用，在减压操作是时，易于达到所要求的真空度。
4.有一定的操作弹性：当气液相流率有一定波动时，两相均能维持正常的流动，而且不会使效率发生较大的变化。
5.结构简单，造价低，安装检修方便。
6.能满足某些工艺的特性：腐蚀性，热敏性，起泡性等。
1.2 浮阀塔的优点1．生产能力大，由于塔板上浮阀安排比较紧凑，其开孔面积大于泡罩塔板，生产能力比泡罩塔板大 20%～40%，与筛板塔接近。
2．操作弹性大，由于阀片可以自由升降以适应气量的变化，因此维持正常操作而允许的负荷波动范围比筛板塔，泡罩塔都大。
(完整word版)化工机械设备课程设计浮阀塔的设计
摘要 (3)1 前言 (3)1。
1 研究的现状及意义 (3)1.2 设计条件及依据 (10)1。
3 设备结构形式概述 (12)2 设计参数及其要求 (15)2.1 设计参数 (15)2。
2设计条件 (16)2.3设计简图 (17)3 材料选择 (18)3。
1 概论 (18)3。
2塔体材料选择 (18)3。
3裙座材料的选择 (18)4 塔体结构设计及计算 (19)4。
1塔体和封头厚度计算 (19)4.1。
1 塔体厚度的计算 (19)4.1。
2封头厚度计算 (20)4。
2塔设备质量载荷计算 (20)4。
3风载荷与风弯矩的计算 (24)4。
4地震弯矩的计算 (28)4.4。
1地震弯矩的计算 (28)4.4。
2偏心弯矩的计算 (30)4。
5各种载荷引起的轴向应力 (30)14.6塔体和裙座危险截面的强度与稳定校核 (32)4。
6.1塔体的最大组合轴向拉应力校核 (32)4。
6。
2。
塔体和裙座的稳定校核 (33)4.7塔体水压试验和吊装时的应力校核 (36)4。
7.1水压试验时各种载荷引起的应力 (36)4。
7.2水压试验时应力校核 (37)4。
8基础环的设计 (38)4.8.1 基础环尺寸 (38)4。
8。
2基础环的应力校核 (38)4。
8.3基础环的厚度 (39)4.9地脚螺栓计算 (40)4.9.1地脚螺栓承受的最大拉应力 (40)4.9。
2地脚螺栓的螺纹小径 (41)符号说明 (42)小结 (46)参考文献................................................................................................................... 错误!未定义书签。
谢辞........................................................................................................................... 错误!未定义书签。
精馏塔(浮阀塔)的设计
课程设计（论文）浮阀精馏塔的工艺设计说明书题目名称苯—甲苯溶液精馏装置精馏塔设计课程名称化工原理学生姓名雷素兰学号**********系专业生化系2010级化学工程与工艺指导教师胡建明2012年12月25 日目录一、设计任务书 (3)二、概述 (4)三、设计方案的确定和流程说明 (4)四、物料衡算 (5)1.设计条件 (5)2．全塔物料衡算 (6)五、设备设计与选型 (7)1. 精馏塔工艺设计 (7)2.塔内气液负荷 (11)3.计算塔径、确定板间距 (13)六、塔板结构设计 (14)1.溢流装置 (14)2.塔板布置 (15)七、浮阀塔流体力学验算 (17)1.塔板压降 (17)2.塔板负荷性能 (19)八、精馏塔结构尺寸设计 (23)九、参考文献 (26)十、总结 (27)十一、致谢 (27)十二、附工程图纸 (28)概述塔设备是化学工业，石油化工，生物化工，制药等生产过程中广泛采用的传质设备。
根据塔内气液接触构件的结构形式，可分为板式塔和填料塔两大类。
板式塔为逐级接触式气液传质设备，塔内设置一定数量的塔板，气体以鼓泡形式或喷射形式通过塔板上的液层，正常条件下，气相为分散相，液相为连续相，气相组成呈阶梯变化，它具有结构简单，安装方便，压降低，操作弹性大，持液量小等优点，被广泛的使用。
本设计的目的是分离苯—甲苯的混合液，故选用板式塔。
设计方案的确定和流程说明1.塔板类型:精馏塔的塔板类型共有三种：泡罩塔板，筛孔塔板，浮阀塔板。
浮阀塔板具有结构简单，制造方便，造价低等优点，且开孔率大，生产能力大，阀片可随气流量大小而上下浮动，故操作弹性大，气液接触时间长，因此塔板效率较高。
本设计采用浮阀塔板。
2. 加料方式:加料方式共有两种：高位槽加料和泵直接加料。
采用泵直接加料，具有结构简单，安装方便等优点，而且可以引入自动控制系统来实时调节流量及流速。
故本设计采用泵直接加料。
3. 进料状况:进料方式一般有两种：冷液进料及泡点进料。
浮阀塔课程设计说明书
浮阀塔课程设计说明书题目：拟建一浮阀塔用以分离苯-氯苯混合物（不易气泡），决定采用F1型浮阀，试根据以下条件做出浮阀塔（精馏段）的设计计算。
（1）进行塔板工艺设计计算及验算 （2）绘制负荷性能图 （3）绘制塔板结构图 （4）给出设计结果列表 （5）进行分析和讨论设计计算及验算1.塔板工艺尺寸计算（1）塔径 欲求塔径应先给出空塔气速u ，而 maxu )(⨯=安全系数uvvl cu ρρρ-=max式中c 可由史密斯关联图查出，横标的数值为0625.0)996.29.841(61.1006.0)(5.05.0==v l h h V L ρρ取板间距mH T45.0=，板上液层高度mhL05.0=，则图中参数值为mh H L T 4.005.045.0=-=-由图53-查得0825.020=c，表面张力./9.20m mN =σ0832.0)20(2.020=⨯=σc csm u /399.1996.2996.29.8410832.0max =-⨯=取安全系数为0.6，则空塔气速为 m /s 84.0399.16.0u max=⨯=⨯=安全系数u塔径mu V D s562.184.014.361.144=⨯⨯==π按标准塔径圆整m D 6.1=，则 塔截面积22201.2)6.1(414.34m D A T =⨯==π实际空塔气速 s m A V u T s /801.001.261.1===（2）溢流装置 选用单溢流弓形降液管，不设进口堰。
各项计算如下： ①堰长Wl ：取堰长D l W66.0=，即 m l W056.16.166.0=⨯=②出口堰高Wh ：OWL Wh h h-=采用平直堰，堰上液层高度OWh 可依下式计算：32)(100084.2Wh OWl L E h =近似取1=E ，则可由列线图查出OWh 值。
m021.0h 056.1,/6.213600006.0OW 3===⨯=，查得m l h m L W hmh h h OW L W 029.0021.005.0=-=-=则③弓形降液管宽度dW 和面积fA ： 66.0=DlW由图103-查得：124.0,0721.0==DW A A dTf，则2145.001.20721.0m A f =⨯=mW d 199.06.1124.0=⨯=停留时间sL H A L H A sT f hTf 88.10006.045.0145.03600=⨯===θs 5>θ，故降液管尺寸可用。
精馏塔(浮阀塔)设计说明书
第一章 物料衡算与操作线方程1.1间接蒸汽加热方式下的物料恒算总物料衡算 F D W =+易挥发组分的物料衡算 F D W Fx Dx Wx =+式中：F ，D ,W —进料、馏出液和釜残液的流量，/kmol hF x —进料中易挥发组分的组成，摩尔分率 D x —馏出液中易挥发组分的组成，摩尔分率 W x —釜残液中易挥发组分的组成，摩尔分率苯的摩尔质量为78，甲苯的摩尔质量为92. 进料组成 35/35/65/AF A BM x M M =+ 35/7835/7865/92=+ 0.3884= 釜残液组成 2/2/98/AW A BM x M M =+ 2/782/7898/92=+ 0.02351=馏出液组成 99.8/99.8/0.2/AD A B M x M M =+99.8/7899.8/780.2/92=+0.9983= 塔顶馏出液的平均摩尔质量 0.998780.0029278.023D M =⨯+⨯=塔顶馏出液的流量 75.31094.34/3002478.0238D kmol h ⨯==⨯⨯ 全塔物料衡算 F D W =+ F DWF x D x W x =+ 代入相关数据得：252.47/F kmol h =，158.13/W kmol h =1.2精馏段操作线方程1.2.1最小回流比的确定对理想物系或对理想物系偏离不大的情况，最小回流比可直接由下式求得min D q q qx y R y x -=-其中：由以下两式联立求解：1(1)xy xαα=+-11F q q x qy x q q =+++ 选择饱和液体进料，故1q =，q F x x =根据塔顶和塔底组成0.9983F x =，0.02351W x =在苯-甲苯混合液的t x y --附图1中分别查出塔顶和塔底温度为分别为80.15D T C =︒, 109W T C =︒;然后查表1,110.6C ︒和105C ︒时苯和甲苯的饱和蒸汽压表1 不同温度下苯和甲苯的饱和蒸汽压用内插法求得80.15D T C =︒, 109W T C =︒时苯和甲苯的饱和蒸汽压，计算塔顶和塔底的相对挥发度A α和B α80.15D T C =︒时8580.158580.1116.9116.9101.33A P ο--=-- 得 101.49A P kPa ο= 8580.158580.1464640B P ο--=-- 得 96.95B P kPa ο= 塔顶相对挥发度 101.492.5340.06A DB P P οοα===109W T C =︒时110.6109110.6105240240204.2A P ο--=-- 得 229.7A P kPa ο= 110.6109110.6105101.33101.3386B P ο--=-- 得 96.95B P kPa ο= 塔底相对挥发度 229.772.3796.95A WB P P οοα===塔的平均相对挥发度2.45m α===表2 不同温度下苯和甲苯的组成()2.450.38840.60871(1)1 2.4510.3884q q q x y x αα⨯===+-+-⨯最小回流比为 m i n 0.99830.60871.770.60870.3884D q q qx y R y x --===-- 1.2.2适宜回流比的确定根据设计经验，一般物系的适宜回流比为 R = (1.1-2.0) min R 取min 22 1.77 3.54R R ==⨯= 1.2.3操作线方程 精馏段操作线方程10.77970.219911D n n n x Ry x x R R +=+=+++ 提馏段操作线方程''''1''m m w m w L W L qF Wy x x x x L W L W L qF W L qF W ++=-=---+-+-''1 1.36920.00868m m y x +=-第二章 理论塔板数的确定本次设计采用直角梯级图解（M.T.图解法）将逐板计算过程在x y -相平衡图上进行，分别用平衡线和操作线代替平衡方程和操作线方程，用图解理论板的方法代替逐板计算法，则大大简化了求解理论板的过程。
浮阀塔课程设计任务书
浮阀塔课程设计任务书一、设计背景与目的浮阀塔作为一种重要的传质设备，广泛应用于石油化工、精细化工等行业的分离提纯过程中。
本次课程设计旨在通过浮阀塔的设计实践，使学生掌握传质设备的基本原理、设计方法和操作步骤，培养学生的工程实践能力和问题解决能力。
二、设计任务与要求1. 设计任务（1）根据给定的工艺条件和分离要求，选择合适的浮阀塔类型和结构；（2）确定浮阀塔的主要尺寸和操作参数，包括塔径、塔高、塔板数、进料位置等；（3）进行浮阀塔的流体力学计算和传质性能评估；（4）绘制浮阀塔的工艺流程图和设备布置图；（5）编写浮阀塔的设计说明书和操作指南。
2. 设计要求（1）设计应符合安全生产、环境保护和节能减排的要求；（2）设计应充分考虑实际生产中的可操作性和可维护性；（3）设计应具有一定的经济性和先进性，降低生产成本，提高分离效率；（4）设计图纸应清晰、规范，符合相关标准和规范；（5）设计说明书和操作指南应详细、准确，便于他人理解和操作。
三、设计步骤与方法1. 收集相关资料，了解浮阀塔的基本原理、结构类型和应用范围；2. 分析工艺条件和分离要求，确定浮阀塔的设计目标和约束条件；3. 选择合适的浮阀塔类型和结构，进行初步的尺寸估算；4. 进行流体力学计算和传质性能评估，优化浮阀塔的设计参数；5. 绘制浮阀塔的工艺流程图和设备布置图，编写设计说明书和操作指南；6. 进行设计评审和修改，完善浮阀塔的设计方案。
四、进度安排与时间节点1. 第一周：收集资料，了解浮阀塔的基本原理和结构类型；2. 第二周：分析工艺条件和分离要求，确定设计目标和约束条件；3. 第三周：选择合适的浮阀塔类型和结构，进行初步的尺寸估算；4. 第四周：进行流体力学计算和传质性能评估；5. 第五周：绘制浮阀塔的工艺流程图和设备布置图；6. 第六周：编写设计说明书和操作指南，进行设计评审和修改。
五、考核方式与评价标准1. 考核方式：课程设计报告、设计图纸、答辩表现等综合评价；2. 评价标准：设计的合理性、创新性、实用性、经济性等方面进行评价。
