1. 行星齿轮机构的传动原理和结构知识分享

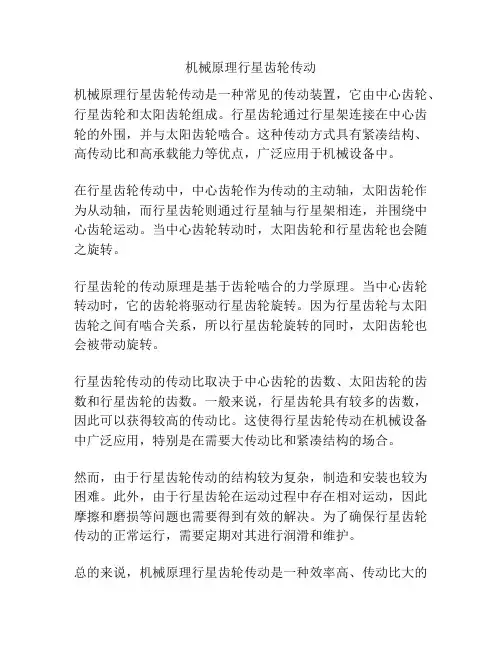

机械原理行星齿轮传动
机械原理行星齿轮传动
机械原理行星齿轮传动是一种常见的传动装置，它由中心齿轮、行星齿轮和太阳齿轮组成。
行星齿轮通过行星架连接在中心齿轮的外围，并与太阳齿轮啮合。
这种传动方式具有紧凑结构、高传动比和高承载能力等优点，广泛应用于机械设备中。
在行星齿轮传动中，中心齿轮作为传动的主动轴，太阳齿轮作为从动轴，而行星齿轮则通过行星轴与行星架相连，并围绕中心齿轮运动。
当中心齿轮转动时，太阳齿轮和行星齿轮也会随之旋转。
行星齿轮的传动原理是基于齿轮啮合的力学原理。
当中心齿轮转动时，它的齿轮将驱动行星齿轮旋转。
因为行星齿轮与太阳齿轮之间有啮合关系，所以行星齿轮旋转的同时，太阳齿轮也会被带动旋转。
行星齿轮传动的传动比取决于中心齿轮的齿数、太阳齿轮的齿数和行星齿轮的齿数。
一般来说，行星齿轮具有较多的齿数，因此可以获得较高的传动比。
这使得行星齿轮传动在机械设备中广泛应用，特别是在需要大传动比和紧凑结构的场合。
然而，由于行星齿轮传动的结构较为复杂，制造和安装也较为困难。
此外，由于行星齿轮在运动过程中存在相对运动，因此摩擦和磨损等问题也需要得到有效的解决。
为了确保行星齿轮传动的正常运行，需要定期对其进行润滑和维护。
总的来说，机械原理行星齿轮传动是一种效率高、传动比大的
传动装置。
它广泛应用于各种机械设备中，为其提供高效稳定的动力传输。
行星齿轮工作原理
行星齿轮工作原理行星齿轮，也称为行星传动，是广泛应用于各种机械装置中的一种传动机构。
它由一个太阳齿轮、一组行星齿轮和一个内齿圈组成。
行星齿轮通常用于需要高传动比和紧凑结构的应用，如自行车排挡、汽车变速器、机器人等等。
行星齿轮的工作原理是将输入的动力通过齿轮的组合转换为输出的动力，并且可以在传递动力的同时实现传动比的改变。
行星齿轮的工作过程如下：1.太阳齿轮：太阳齿轮位于行星齿轮机构的中心位置，接受输入的动力。
当太阳齿轮旋转时，它会通过齿轮齿距的干涉将动力传递给行星齿轮。
2.行星齿轮：行星齿轮是连接在太阳齿轮和内齿圈之间的一组齿轮。
它们被一个轴连接在一起，并且每个行星齿轮都有自己的齿数。
当太阳齿轮旋转时，行星齿轮也会随之旋转。
3.内齿圈：内齿圈是行星齿轮机构的外部齿轮，它与行星齿轮嵌合在一起。
当行星齿轮旋转时，内齿圈也会转动。
而内齿圈的齿数要大于行星齿轮的齿数，从而实现较大的传动比。
行星齿轮机构的工作原理主要是基于齿轮的齿距干涉和相对转动来实现动力的传递和传动比的改变。
当太阳齿轮旋转时，它的齿距会与行星齿轮的齿距相干涉，从而将动力传递给行星齿轮。
同时，行星齿轮的转动也会受到内齿圈的影响，进一步改变传动比。
行星齿轮的优点主要有以下几个方面：1.高传动比：由于行星齿轮结构的特殊性，可以实现大传动比的转动，比其他传动机构更有优势。
2.紧凑结构：行星齿轮机构的结构紧凑，占用空间小，适用于空间有限的场合。
3.负载分配：行星齿轮机构可以将负载分散到多个行星齿轮上，从而提高传动的可靠性和承载能力。
4.无倒退传动：行星齿轮机构的输出轴可以在不断电或无法输入动力的情况下保持静止，不会产生倒退传动的问题。
总结来说，行星齿轮是一种应用广泛的传动机构，通过太阳齿轮、行星齿轮和内齿圈的组合运动，可以实现输入动力的传递和输出动力的变化。
其结构紧凑、传动效率高、传动比可调等特点使得行星齿轮在各种机械装置中都得到了广泛应用。
行星齿轮机构工作原理
行星齿轮机构工作原理行星齿轮机构是一种常见的传动装置，它由太阳轮、行星轮、行星架和内齿轮组成。
这种机构通常被用于需要大扭矩输出和紧凑结构的应用，例如汽车变速箱、工业机械等。
在本文中，我们将深入探讨行星齿轮机构的工作原理。
首先，让我们来看一下行星齿轮机构的结构。
太阳轮是位于中心的固定齿轮，行星轮则围绕太阳轮旋转。
行星架连接行星轮和内齿轮，内齿轮则是整个机构的输出轴。
当太阳轮或行星轮被驱动时，内齿轮就会产生旋转运动，从而实现动力传递。
行星齿轮机构的工作原理可以通过以下步骤来解释：1. 太阳轮驱动当太阳轮被驱动时，它会传递动力到行星轮。
行星轮围绕太阳轮旋转，同时也绕着自己的轴旋转。
这种运动使得行星架上的行星轮产生了自转和公转的复合运动。
2. 行星轮驱动另一种情况是行星轮被驱动，这时太阳轮会成为输出轴。
当行星轮被驱动时，它会传递动力到太阳轮，使得太阳轮产生旋转运动。
这种情况下，内齿轮会成为输出轴。
无论是太阳轮驱动还是行星轮驱动，内齿轮都会产生旋转运动，从而实现了动力传递。
这种结构使得行星齿轮机构具有了较大的传动比和扭矩输出，同时保持了相对较小的尺寸。
除了基本的工作原理之外，行星齿轮机构还有一些特殊的工作模式。
例如，反向传动模式可以通过改变太阳轮和行星轮的驱动方式来实现。
这种模式下，内齿轮的输出轴会与驱动轴相反，这在一些特殊的应用中非常有用。
此外，行星齿轮机构还可以实现多级传动，通过将多个行星齿轮机构串联起来，可以实现更大的传动比和扭矩输出。
这种结构在一些需要高扭矩输出的应用中非常常见。
总的来说，行星齿轮机构通过太阳轮、行星轮、行星架和内齿轮的复杂运动，实现了高效的动力传递。
它的紧凑结构和较大的传动比使得它在许多应用中都有着重要的地位。
通过深入理解行星齿轮机构的工作原理，我们可以更好地应用它，并且为未来的设计和改进提供更多的可能性。
行星齿轮原理
行星齿轮原理
行星齿轮原理是一种用于传递动力和改变转速的机械装置。
它由一个中央齿轮（太阳轮）和多个围绕其旋转的外围齿轮（行星轮）组成。
太阳轮通常是一个内部齿轮，而行星轮则是一个外部齿轮。
太阳轮和行星轮之间的传动是通过行星架来实现的。
行星架由几个轴和轴上的行星轮组成。
这些行星轮与太阳轮和一个内部齿轮（太阳轮的齿轮互补）之间相互作用。
这种结构允许行星轮在太阳轮的周围匀速旋转，同时也可以绕自己的轴旋转。
行星齿轮的传动原理非常简单。
当太阳轮旋转时，行星轮相对于太阳轮以较慢的速度旋转。
这是因为行星轮绕太阳轮中心旋转且外围齿轮上的齿数多于太阳轮。
根据行星齿轮的制造和组装方式，可以实现不同的输出效果。
例如，如果太阳轮是运动的，而行星架是静止的，输出轴上的齿轮将以固定速率旋转。
反之，如果太阳轮是静止的，而行星架是运动的，输出轴上的齿轮将以比输入速率更快或更慢的速率旋转。
行星齿轮的优点之一是承载能力和传递效率高。
它们也很常见，广泛应用于各种机械系统中，包括自行车传动系统、汽车变速器和机械手臂等。
总之，行星齿轮原理是基于太阳轮、行星轮和行星架之间的相
互作用，通过改变转速和传递动力来实现的一种传动机制。
它的设计和工作原理使其成为许多机械系统中的重要组成部分。

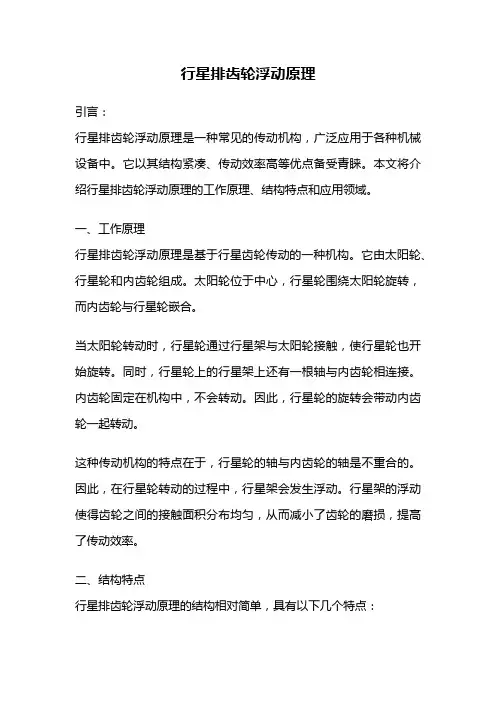

行星排齿轮浮动原理
行星排齿轮浮动原理引言：行星排齿轮浮动原理是一种常见的传动机构，广泛应用于各种机械设备中。
它以其结构紧凑、传动效率高等优点备受青睐。
本文将介绍行星排齿轮浮动原理的工作原理、结构特点和应用领域。
一、工作原理行星排齿轮浮动原理是基于行星齿轮传动的一种机构。
它由太阳轮、行星轮和内齿轮组成。
太阳轮位于中心，行星轮围绕太阳轮旋转，而内齿轮与行星轮嵌合。
当太阳轮转动时，行星轮通过行星架与太阳轮接触，使行星轮也开始旋转。
同时，行星轮上的行星架上还有一根轴与内齿轮相连接。
内齿轮固定在机构中，不会转动。
因此，行星轮的旋转会带动内齿轮一起转动。
这种传动机构的特点在于，行星轮的轴与内齿轮的轴是不重合的。
因此，在行星轮转动的过程中，行星架会发生浮动。
行星架的浮动使得齿轮之间的接触面积分布均匀，从而减小了齿轮的磨损，提高了传动效率。
二、结构特点行星排齿轮浮动原理的结构相对简单，具有以下几个特点：1. 结构紧凑：行星排齿轮浮动原理由少数几个部件组成，结构紧凑，体积小，适用于空间有限的场合。
2. 传动效率高：行星排齿轮浮动原理的传动效率较高，能够有效地将动力传递给需要的部件。
同时，由于浮动原理的存在，摩擦损失小，传动效率更高。
3. 承载能力强：行星排齿轮浮动原理由多个齿轮组成，能够承受较大的负载，适用于需要传递大功率的场合。
三、应用领域行星排齿轮浮动原理广泛应用于各种机械设备中，包括：1. 汽车传动系统：行星排齿轮浮动原理被应用于汽车变速器中，通过不同的齿轮组合，实现不同档位的切换，满足汽车在不同速度下的需求。
2. 工业机械：行星排齿轮浮动原理被应用于各种工业机械中，如机床、搅拌机等。
它能够将动力传递给需要的部件，实现机械设备的正常运转。
3. 机器人：行星排齿轮浮动原理被广泛应用于机器人的关节传动系统中。
它能够实现机器人的灵活运动，提高机器人的工作效率和精度。
4. 电动工具：行星排齿轮浮动原理被应用于各种电动工具中，如电钻、电动螺丝刀等。

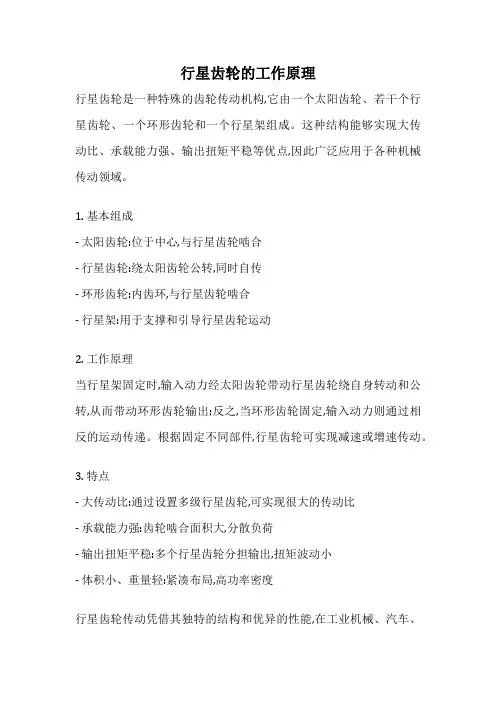

行星齿轮的工作原理
行星齿轮的工作原理
行星齿轮是一种特殊的齿轮传动机构,它由一个太阳齿轮、若干个行星齿轮、一个环形齿轮和一个行星架组成。
这种结构能够实现大传动比、承载能力强、输出扭矩平稳等优点,因此广泛应用于各种机械传动领域。
1. 基本组成
- 太阳齿轮:位于中心,与行星齿轮啮合
- 行星齿轮:绕太阳齿轮公转,同时自传
- 环形齿轮:内齿环,与行星齿轮啮合
- 行星架:用于支撑和引导行星齿轮运动
2. 工作原理
当行星架固定时,输入动力经太阳齿轮带动行星齿轮绕自身转动和公转,从而带动环形齿轮输出;反之,当环形齿轮固定,输入动力则通过相反的运动传递。
根据固定不同部件,行星齿轮可实现减速或增速传动。
3. 特点
- 大传动比:通过设置多级行星齿轮,可实现很大的传动比
- 承载能力强:齿轮啮合面积大,分散负荷
- 输出扭矩平稳:多个行星齿轮分担输出,扭矩波动小
- 体积小、重量轻:紧凑布局,高功率密度
行星齿轮传动凭借其独特的结构和优异的性能,在工业机械、汽车、
航空航天等领域有着广泛的应用。
辛普森式行星齿轮机构
辛普森式行星齿轮机构一、引言辛普森式行星齿轮机构是一种常用的减速器，广泛应用于工业生产中。
它由太阳轮、行星轮和内齿圈三个部分组成，具有结构紧凑、传动效率高等优点。
二、辛普森式行星齿轮机构的基本结构辛普森式行星齿轮机构由太阳轮、行星轮和内齿圈三个部分组成。
其中，太阳轮位于中心位置，内齿圈固定不动，而行星轮则绕着太阳轮旋转。
三、辛普森式行星齿轮机构的工作原理当驱动太阳轴旋转时，太阳轴上的太阳轮也会随之旋转。
同时，在太阳轴周围的一个或多个行星架上安装有数个同心排列的小行星轨道，在小行星上还装有小型自转支架。
当驱动太阳轴旋转时，通过小型自转支架使得每个小行星都绕着自己的中心旋转，并且随着整个系统一起绕着太阳轴旋转。
四、辛普森式行星齿轮机构的优点1. 结构紧凑，体积小。
2. 传动效率高，可达到98%以上。
3. 承载能力强，能够承受较大的负载。
4. 可以实现多级减速，适用于不同的工业场合。
五、辛普森式行星齿轮机构的应用辛普森式行星齿轮机构广泛应用于各种工业设备中，如机床、起重设备、输送设备、风力发电机等。
它具有传动效率高、结构紧凑等优点，在工业生产中扮演着重要的角色。
六、辛普森式行星齿轮机构的维护在使用辛普森式行星齿轮机构时，需要注意以下几点：1. 定期检查润滑油是否充足，并及时更换。
2. 定期检查齿轮是否磨损或损坏，并及时更换。
3. 定期检查各个部件是否松动或故障，并及时修理或更换。
4. 遵守使用规程和操作规范，避免过载和过速运转等不良操作。
七、总结辛普森式行星齿轮机构是一种常用的减速器，具有结构紧凑、传动效率高等优点。
它广泛应用于工业生产中，如机床、起重设备、输送设备、风力发电机等。
在使用时需要注意维护保养，以确保其正常运转和延长使用寿命。
行星齿轮机构的工作原理
行星齿轮机构的工作原理行星齿轮机构是一种常用的传动装置，它由一个中心轴和多个外围轮组成，通过齿轮间的啮合来实现传动。
这种机构具有结构紧凑、传动效率高的特点，在机械设计中被广泛应用。
行星齿轮机构的工作原理可以通过以下步骤来说明：第一步：选择一个中心轴。
中心轴通常被称为太阳轮，它是行星齿轮机构的核心部件。
太阳轮通常位于机构的中心位置，固定在机构的外壳上，并通过轴连接到传动系统中的其他部件。
第二步：选择多个外围轮。
外围轮通常由行星齿轮组成，它们围绕太阳轮旋转。
行星齿轮通过支撑在外围轮之间的行星架来连接在一起。
行星架是行星齿轮机构中的一个重要组成部分，它向外围轮提供支撑，并使行星齿轮得以旋转。
第三步：确定行星架的位置。
行星架通常位于太阳轮和外围轮之间，可以以直线或曲线轨迹运动。
行星架通过连杆与太阳轮和外围轮相连，在行星齿轮机构中起到支撑和传递动力的作用。
第四步：实现轮的啮合。
在行星齿轮机构中，太阳轮、行星架和外围轮之间存在一定的齿轮间隙。
这些轮之间的齿轮间隙使得它们能够自由地旋转，并在必要时进行相互啮合。
通过轮齿间的啮合，行星齿轮机构可以将动力从输入端传递到输出端。
第五步：实现传动比。
行星齿轮机构的传动比通常由太阳轮、行星架和外围轮的齿轮比例来确定。
通过合理地选择和设计轮的齿轮比例，可以实现不同的传动效果，如增速、减速和逆向传动等。
总结起来，行星齿轮机构的工作原理可以简单概括为太阳轮与外围轮之间通过行星架和齿轮间的啮合来实现动力传递。
在工作过程中，太阳轮作为输入端提供动力，通过行星架和外围轮的结构和运动来实现传动效果。
行星齿轮机构由于其结构紧凑、传动效率高等特点，在许多机械设备中得到广泛应用。
行星齿轮结构的原理
行星齿轮结构的原理行星齿轮结构是一种常见的齿轮传动机构，它由外齿轮、内齿轮和行星轮组成。
这种结构具有紧凑、高速比以及传动平稳等优点，因此广泛应用于各种机械传动中。
行星齿轮结构的原理是通过行星轮的转动来达到传递动力的目的。
外齿轮固定不动，内齿轮和行星轮组成的集合可以绕自身中心旋转，而行星轮则绕固定于外齿轮上的齿轮轴旋转。
因此，当内齿轮转动时，通过行星轮的转动和外齿轮的固定，可以实现动力的传递。
行星轮和内齿轮的结构是相似的，都是圆柱形的齿轮，但是它们之间的齿轮数不同。
行星轮的齿轮数通常比内齿轮的齿轮数少一个，因此称为“行星”。
行星轮通过轴承安装在齿轮轴上，并与内齿轮轴通过齿轮轴承相连。
行星轮不仅可以绕它自身的轴旋转，还可以绕内齿轮轴旋转。
行星轮齿轮的齿槽和内齿轮的齿槽之间配合，使其固定在内齿轮上。
同时，在它们之间配合的齿轮也使行星轮和内齿轮保持相对的位置，以保证齿轮之间的连续运动。
行星轮和内齿轮的结构具有同心圆的特征。
当内齿轮旋转时，行星轮的转动会使它的齿轮从内齿轮齿槽中滑出，进入外齿轮的齿槽中。
这种运动方式使得行星轮能够提供高速比传动的功能，同时保证传动的平稳性。
行星轮和内齿轮之间的配合是关键的部分，因为它们必须保持恒定的距离和相对角度，以保证传动的平稳性。
通常，配合的齿轮之间需要用特殊的齿轮轴承进行支撑，以使它们保持相对位置。
总的来说，行星齿轮结构是一种高效的传动机构，具有高速比、紧凑、平稳等优点。
这种机构适用于各种工业应用，例如汽车传动系统、航空器以及重型机器等。
在实际应用中，需要对行星齿轮结构的设计和制造进行精密计算和工艺控制，以确保其可靠性和持久性。
行星齿轮机构的传动原理和结构_图文
2.单排单级行星齿轮机构的组成及变速原理
（1）单排单级行星齿轮机构的组成
单排单级行星齿轮机构由太阳轮、行 星齿轮架及行星轮和齿圈组成。
齿圈制有内齿，其余齿 轮均为外齿，太阳轮位于 机构中心，行星轮一般有 3个或4个，空套（或装滚 针轴承）在行星齿轮轴上 ，行星齿轮轴均布地固定 在行星架上。
行星轮即可绕行星轴自 转，又可绕太阳轮公转。 太阳轮与行星轮是外啮合 ，二者旋转方向相反；行 星轮与齿圈是内啮合，二 者旋转方向相同。行星齿 轮系统的齿轮均采用斜齿 常啮合状态
（3）单排双级行星齿轮机构传动分析和传动比计算
1）单排双级行星齿轮机构传动分析 单排双级行星齿轮机构必须将太阳轮、齿圏和行星架三个元件中的一 个加以固定，或者将某两个元件互连接在一起，输入与输出才能获得一定的 传动比。改变各元件的运动状态，可获得多个传动比。
2）单排双级行星齿轮机构动力传动比计算 ①用运动方程计算传动比
图3-12行星架与齿圈相连，行星排成一体输出图与结构简图
2）传动比计算
①用运动方程计算传动比
该行星齿轮机构运动方程n1+αn2－(1+α)n3=0中，由于将 行星架与齿圈连成一体n1=n2，该运动方程变为n2+αn2－ (1+α)n3=0 得n2/n3=1即传动比i= n2/n3=1 （或n1+αn1－ (1+α)n3=0 得n1/n3=1即传动比i= n1/n3=1）即该单排行星齿 轮机构不论齿圈输入还是行星架输入，太阳轮输出，转向相 同，转速相同。
（2）齿圈输入，太阳轮制动，行星架输出 1）转矩传动分析
如图3-6所示，当齿圈输入顺时针旋转时，使行星齿轮也顺时针旋转（两 齿轮內啮合），因太阳轮制动，使行星轮必绕太阳轮顺时针转动，行星轮 在行星架上自转，它必须带着行星架绕太阳轮旋转，于是行星架便被动顺 时针旋转而输出动力。
行星机构原理
行星机构原理引言：行星机构是一种广泛应用于工程机械、汽车、航天等领域的传动装置，其基本原理是利用行星齿轮的相互啮合和旋转来实现传动和速比变换。
本文将详细介绍行星机构的工作原理和应用。
一、行星机构的结构组成行星机构主要由太阳齿轮、行星齿轮和内齿圈三部分组成。
太阳齿轮位于行星机构的中心，行星齿轮则围绕太阳齿轮旋转，而内齿圈则被行星齿轮包围。
行星齿轮和内齿圈都与太阳齿轮啮合，形成多个传动通道。
二、行星机构的工作原理行星机构的工作原理是基于行星齿轮的运动。
当太阳齿轮旋转时，行星齿轮会随之旋转，并围绕太阳齿轮进行自转。
同时，行星齿轮也会沿着内齿圈的轨道旋转。
这样，太阳齿轮的转动通过行星齿轮的旋转和内齿圈的转动来传递，实现传动和速比变换。
三、行星机构的优势1. 大传动比范围：行星机构可以通过改变行星齿轮的数量和尺寸来实现不同的传动比。
其传动比范围广，适用于不同的工作情况和需求。
2. 高扭矩传递：行星机构在传动过程中，多个行星齿轮同时承担传递扭矩的任务，因此具有较高的扭矩传递能力。
3. 紧凑结构：行星机构的结构紧凑，体积小，适用于空间有限的场合。
4. 平稳传动：行星齿轮分担了传动过程中的负载，因此传动过程相对平稳，减少了振动和噪音。
四、行星机构的应用领域1. 工程机械：行星机构广泛应用于工程机械中的传动系统，如挖掘机、装载机等。
其高扭矩传递和紧凑结构使得工程机械能够在恶劣环境下高效工作。
2. 汽车工业：行星机构被应用于汽车变速器中，实现不同档位的切换和速度调节。
其平稳传动和大传动比范围使得汽车行驶更加平稳和高效。
3. 航天领域：行星机构被用于航天器的姿态控制系统，通过调节传动比例来实现航天器的姿态调整和稳定。
4. 机械制造：行星机构也被广泛应用于机械制造领域，如机床、纺织设备等。
其高扭矩传递和紧凑结构使得机械设备更加稳定和高效。
总结：行星机构作为一种重要的传动装置，具有传动比范围广、高扭矩传递、紧凑结构和平稳传动等优势。
行星齿轮工作原理
行星齿轮工作原理行星齿轮是一种常见的传动装置，它由太阳轮、行星轮、行星架和内齿轮组成。
行星齿轮传动具有结构紧凑、传动比大、承载能力强等优点，被广泛应用于各种机械装置中。
本文将介绍行星齿轮的工作原理及其应用。
行星齿轮的工作原理主要是通过太阳轮、行星轮和内齿轮之间的相互作用，实现不同轴的传动。
太阳轮是行星齿轮传动的输入轴，内齿轮是输出轴，而行星轮则通过行星架与太阳轮和内齿轮相连。
当太阳轮转动时，行星轮也随之转动，同时围绕太阳轮旋转，这样就形成了行星轮的运动。
内齿轮则通过与行星轮的啮合，实现了输出轴的运动。
行星齿轮传动的传动比取决于行星轮的齿数和太阳轮的齿数。
一般来说，行星轮的齿数越多，传动比就越大。
在实际应用中，行星齿轮传动常常用于需要大传动比和紧凑结构的场合，比如汽车变速箱、风力发电机等。
行星齿轮传动还具有承载能力强的优点。
由于行星轮与行星架的结构特点，行星齿轮传动可以承受较大的径向和轴向载荷，因此在一些需要承载能力强的机械装置中得到广泛应用。
除了上述的优点外，行星齿轮传动还具有结构紧凑、运转平稳等特点。
由于行星齿轮传动的结构设计，使得它在相同传动比下体积更小，因此可以在有限的空间内实现大的传动比。
同时，由于行星齿轮传动中多个齿轮同时传动，使得它的运转更加平稳，减小了振动和噪音。
总的来说，行星齿轮传动具有传动比大、承载能力强、结构紧凑、运转平稳等优点，因此在各种机械装置中得到广泛应用。
在今后的发展中，随着工艺技术的不断提高，行星齿轮传动将会在更多领域发挥作用，为人们的生产生活带来更多便利。
行星齿轮的结构-概述说明以及解释
行星齿轮的结构-概述说明以及解释1.引言行星齿轮是一种常见的传动装置，它由太阳轮、行星轮、行星架和内齿轮等组成，通过它们之间的联动来实现传动功效。
行星齿轮具有结构紧凑、传动比稳定、传动效率高等优点，因此在机械制造领域得到广泛应用。
本文将对行星齿轮的结构、工作原理、应用领域及未来发展趋势进行较为全面的阐述。
编写文章1.1 概述部分的内容1.2 文章结构文章结构部分应该包括以下内容：文章结构本文将分为引言、正文和结论三个部分来探讨行星齿轮的结构。
在引言部分，将对行星齿轮的概述进行介绍，说明本文的目的，并简要说明文章的结构安排。
在正文部分，将详细探讨行星齿轮的定义、工作原理和应用领域。
最后，在结论部分，将总结行星齿轮的优势，探讨其发展趋势，并给出结语。
整个文章结构清晰明了，旨在帮助读者全面了解行星齿轮的结构和应用。
1.3 目的：本文旨在深入探讨行星齿轮的结构，了解其定义、工作原理以及应用领域，通过对行星齿轮的优势进行总结，探讨其未来的发展趋势。
通过对行星齿轮的详细介绍，读者将能够更深入地了解行星齿轮在机械传动中的重要性和应用前景，为相关领域的研究和应用提供更多有益的参考。
} }}请编写文章1.3 目的部分的内容2.正文2.1 行星齿轮的定义行星齿轮是一种常见的齿轮传动机构，由一个中心太阳齿轮、多个行星轮和一个外围内齿圈组成。
它的结构类似于太阳系中行星绕着太阳运行的轨道，因此得名为行星齿轮。
中心的太阳齿轮通常是固定不动的，行星轮则围绕着太阳齿轮旋转，并通过齿轮之间的啮合传递动力。
内齿圈则起到固定行星轮的作用，同时也可通过外部力矩传递动力或实现反向旋转。
行星齿轮传动具有传动比可变、扭矩分配均匀、结构紧凑等优点，广泛应用于各种机械设备中，如汽车变速箱、风力发电机等。
其精密的齿轮啮合设计和可靠的传动性能，使得行星齿轮成为工程领域中不可或缺的重要部分。
2.2 行星齿轮的工作原理行星齿轮是一种用于传动动力的机械装置，其工作原理基于太阳轮、行星轮和太阳轮之间的互相啮合和运动。
行星齿轮机构8种传动原理
行星齿轮机构8种传动原理行星齿轮机构是一种常见的传动装置，由太阳轮、行星轮、内齿轮、外齿轮等组成。
它具有结构紧凑、传动平稳、噪声小等优点，广泛应用于机械制造、自动化控制、机器人等领域。
下面介绍行星齿轮机构的8种传动原理。
1. 行星轮定子传动原理行星轮定子传动原理是指外齿轮作为定子，内齿轮与外齿轮有齿合传动，行星轮则通过其轴承中心固定在外齿轮的轮干上，同时与内齿轮齿合，实现行星轮的转动。
此时太阳轮作为输入轴，输出轴固定在内齿轮上。
该传动原理的优点是传动平稳，缺点是结构较为复杂，制造成本较高。
4. 中心不平行传动原理中心不平行传动原理是指太阳轮与输出轴不在同一中心线上，导致内齿轮与行星轮齿合时，行星轮会向着太阳轮移动。
这种传动方式结构简单，适用性强，但因为该传动方式会导致行星轮受到侧向载荷，造成寿命不足等问题，被逐渐淘汰。
5. 多星行星传动原理多星行星传动原理是指在行星齿轮机构中，行星轮的数量可以大于3个，增加行星轮的数量可以实现更大的减速比，控制了机械装置的速度和扭矩变化。
如果行星轮的数量过多，会增加构件数量，结构复杂度不易控制。
6. 行星轮马达传动原理行星轮马达传动原理是指将行星齿轮机构借助液压或气压等介质驱动。
行星轮马达的工作方式与行星轮减速器基本相同，只不过输入轴变成了液压或气压作用，输出轴与太阳轮同心固定。
行星轮马达优点是输出扭矩大，速度范围广，缺点是成本较高。
7. 非圆行星传动原理非圆行星传动原理是指将行星轮的轮干改为非圆形，例如椭圆形、正六边形等。
非圆行星传动原理可以实现不同的传动比，具有更广泛的应用，同时因为其结构复杂度，也更容易出现故障。
8. 可逆行星传动原理可逆行星传动原理是指在行星齿轮机构中使用可逆式行星轮，即行星轮的驱动梭头可以从输出端移动到输入端，交换输入和输出轴的位置。
这种传动方式可以使行星齿轮机构实现前后转动的变化，广泛应用于机械设备中。
该传动原理的优点是结构简单，适应性强，缺点是因为其可逆性，所以传动效率低。
行星齿轮机构的传动原理和结构通用课件
制造工艺流程
1 2 3
铸造
行星齿轮机构的部分或全部零件可以通过铸造工 艺制造出来，铸造工艺能够生产出形状复杂的零 件。
切削加工
对于一些形状简单的零件，可以通过切削加工工 艺制造出来，切削加工工艺能够保证零件的精度 和表面质量。
组装与调试
行星齿轮机构的所有零件制造完成后，需要进行 组装和调试，以确保其传动性能和稳定性。
行星齿轮机构的传动效率
效率计算
行星齿轮机构的传动效率可以通 过计算各齿轮副的效率来获得， 考虑齿轮副的摩擦、轴承摩擦等
因素。
效率影响因素
行星齿轮机构的传动效率受到多种 因素的影响，如齿轮精度、润滑情 况、轴承摩擦等。
效率优化
通过优化设计行星齿轮机构的结构 和参数，可以提高传动效率，减少 能量损失。
如果发现行星齿轮机构有异常声响或振动 ，可能是齿轮磨损严重，需要更换磨损的 齿轮。
轴承损坏会导致行星齿轮机构运转不平稳 ，需要更换损坏的轴承。
润滑不良
安装问题
如果发现行星齿轮机构温度过高或者运转 声音异常，可能是润滑不良引起的，需要 检查润滑系统并进行调整。
安装不正确会导致行星齿轮机构运转不平 稳或者产生振动，需要重新检查并调整安 装状态。
相啮合。
行星齿轮机构的分类
差动行星齿轮机构
差动行星齿轮机构是一种常见的行星齿轮机构，其特点是行星架 的转速等于两个转动元件（太阳轮和内齿圈）转速之和。
差速器行星齿轮机构
差速器行星齿轮机构是汽车中常用的行星齿轮机构，其特点是能够 实现左右轮的差速。
复合行星齿轮机构
复合行星齿轮机构是由两个或多个行星齿轮机构组合而成的，能够 实现更复杂的传动比关系。
制造过程中的质量控制
拉维娜式行星齿轮机构工作原理
拉维娜式行星齿轮机构工作原理引言：拉维娜式行星齿轮机构是一种常见的传动装置，广泛应用于各种机械设备中。
它由太阳轮、行星轮、内部齿圈和行星架等部件组成，通过它们之间的相互作用，实现动力的传递和转换。
本文将详细介绍拉维娜式行星齿轮机构的工作原理。
一、太阳轮的作用太阳轮是拉维娜式行星齿轮机构的主动轮，它通过输入的动力源（如电机）提供动力。
太阳轮的齿轮数通常为较大值，其齿轮与行星轮的齿轮相互啮合，从而传递动力。
二、行星轮的作用行星轮是拉维娜式行星齿轮机构的被动轮，它通过与太阳轮和内部齿圈的齿轮相互啮合，实现动力的传递。
行星轮由行星架支撑，可以绕着太阳轮的轴线旋转，并且自身也可以旋转。
三、内部齿圈的作用内部齿圈是拉维娜式行星齿轮机构的固定轮，它通过连接机械设备或输出轴，将动力输出。
内部齿圈与行星轮的齿轮相互啮合，形成闭合的传动回路。
四、行星架的作用行星架连接太阳轮和行星轮，使它们能够相对旋转，并且保持一定的间隙。
行星架上有若干个行星齿轮，它们与太阳轮和内部齿圈的齿轮相互啮合，实现动力的传递。
五、工作原理当太阳轮旋转时，太阳轮的齿轮将行星轮带动旋转。
由于行星架的存在，行星轮不仅绕着太阳轮的轴线旋转，而且自身也可以旋转。
行星轮的旋转使得行星齿轮与内部齿圈的齿轮发生啮合，从而将动力传递给内部齿圈。
由于内部齿圈是固定的，它将动力输出给连接的机械设备或输出轴。
六、优点和应用拉维娜式行星齿轮机构具有以下优点：1. 具有高传动比和高扭矩输出能力；2. 具有较好的传动效率和刚性；3. 可以实现多速比和逆向传动；4. 结构紧凑，体积小，重量轻。
由于其优越的性能特点，拉维娜式行星齿轮机构广泛应用于各种机械设备中，如工业机械、航空航天设备、汽车传动系统等。
结论：拉维娜式行星齿轮机构通过太阳轮、行星轮、内部齿圈和行星架之间的相互作用，实现动力的传递和转换。
它具有高传动比、高扭矩输出能力、高效率和紧凑的结构等优点，因此在各种机械设备中得到广泛应用。
行星齿轮机构的传动原理和结构
②用矢量图法计算传动比
在竖直线段上确定R、C、S三点。S代表太阳轮，位于最下端；R代表齿 圈，位于最上端；C代表行星架，位于S和R之间。CR=1（单位）CS=α。 α＝齿圈齿数/太阳轮齿数，故α＞1（α一般为2点几），如图3-3所示。
R 首先从S或C或R点向右水平画出输入元件矢
齿圈
量n1或n3或n2（n1 -太阳轮转速；n3 -行星架转
• 2）单排单级行星齿轮机构传动比计算
• ①用运动方程计算传动比
• 单排单级行星齿轮机构运动方程：n1+an2(1+a)·n3=0
• 式中：n1 -太阳轮转速；n2-齿圈转速；n3 -行 星架转速；a=齿圈齿数Z2 与太阳轮齿数Z1之 比，即a = Z2/ Z1 且a＞1（a一般为2点几）。
• 通过解上述三元一次方程，得出传动比。
（2）行星齿轮机构特点
1）所有齿轮均参与工作，每个齿轮都承受载荷，行星齿轮机 构结构紧凑，承受负荷较大；
2）太阳轮、行星齿轮架和齿圈三组件同轴； 3）行星齿轮既有公转又有自转； 4）行星齿轮系统的齿轮均采用斜齿常啮合状态，工作平稳， 寿命长，杜绝手动变速器变速时齿轮移动产生的冲击和磨损； 5）行星齿轮机构采用内啮合与外啮合相结合的方式，与单一 的外啮合相比，减小了变速器尺寸。 6）可将行星齿轮架视作一个虚拟齿轮，如太阳轮的齿数为Z1， 齿圈的齿数为Z2 ，则虚拟行星齿轮架齿数ZC= Z1+ Z2
②用矢量图法计算传动比
右图为齿圈输入，太阳轮制动，
R 行星架输出矢量图。根据相1似 C n 三角形原理，可以计算出传动 3
比i=n2/n3
α =（1+α）/α＞1 即该单排
行星齿轮机构转向相同，减速增Βιβλιοθήκη 。S n1R n2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）、行星架输入，太阳轮制动，齿圈输出
1）转矩传动分析
如图3-8所示，当行星架输入顺时针旋转时，行星 架必带着行星轮一齐顺时针旋转，因太阳轮制动， 因此太阳轮的轮齿必给行星轮轮齿一个反作用力， 行星轮必顺时针旋转，行星轮顺时针旋转时，其轮 齿必给齿圈轮齿一个推力，齿圈在行星轮齿作用下， 必克服其运动阻力而顺时针旋转输出。行星轮既自 转又绕太阳轮公转。
图3-8行星架输入，太阳轮制动，齿圈输出传动图与结构简图 16
9
单元三 行星齿轮变速装置
②用矢量图法计算传动比
在竖直线段上确定R、C、S三点。S代表太阳轮，位于最下端；R代表齿 圈，位于最上端；C代表行星架，位于S和R之间。CR=1（单位）CS=α。 α＝齿圈齿数/太阳轮齿数，故α＞1（α一般为2点几），如图3-3所示。
R 首先从S或C或R点向右水平画出输入元件矢
行星轮必绕太阳轮顺时针公转并驱动行星架顺时针旋 转而输出转矩。
图3-4太阳轮输入，齿圈制动，行星架输出传动图与结构简图 11
单元三 行星齿轮变速装置
2）传动比计算 ①用运动方程计算传动比
该行星齿轮机构运动方程n1+αn2－(1+α)n3=0中，由于齿圈制动n2=0， 该运动方程变为n1-(1+α)·n3=0得 n1/n3= 1+α即传i=n1/n3 =1+α＞2 即该单排行星齿轮机构转向相同，减速增矩。
②用矢量图法计算传动比
如右图所示。在竖直线段RCS上过S点右向水平做 矢量n1（n1为太阳轮转速，n1＞0顺转）；连接R点 （齿圈制动，n2=0）与n1端点连线与过C点n3线相 交；n3为输出元件行星架转速。根据相似三角形原 理，可以计算出传动比i=n1/n3 =1+α＞2即该单排行 星齿轮机构转向相同，减速增矩。
8
单元三 行星齿轮变速装置
2）单排单级行星齿轮机构传动比计算 ①用运动方程计算传动比 单排单级行星齿轮机构运动方程：n1+an2(1+a)·n3=0 式中：n1 -太阳轮转速；n2-齿圈转速；n3 -行星架转速；
a=齿圈齿数Z2 与太阳轮齿数Z1之比，即a = Z2/ Z1 且 a＞1（a一般为2点几）。 通过解上述三元一次方程，得出传动比。
行星轮即可绕行星轴自 转，又可绕太阳轮公转。 太阳轮与行星轮是外啮合， 二者旋转方向相反；行星 轮与齿圈是内啮合，二者 旋转方向相同。行星齿轮 系统的齿轮均采用斜齿常 啮合状态
3
单元三 行星齿轮变速装置 单排单级行星齿轮机构运动
4
单元三 行星齿轮变速装置 单排单级行星齿轮机构组成
5
单元三 行星齿轮变速装置 单排单级行星齿轮机构实物运动
R
1
C n3 α S n1
Rn
1
C
n
α
S
12
单元三 行星齿轮变速装置
（2）齿圈输入，太阳轮制动，行星架输出
1）转矩传动分析
如图3-6所示，当齿圈输入顺时针旋转时，使行星齿轮也顺时针旋转（两 齿轮內啮合），因太阳轮制动，使行星轮必绕太阳轮顺时针转动，行星轮 在行星架上自转，它必须带着行星架绕太阳轮旋转，于是行星架便被动顺 时针旋转而输出动力。
齿圈
量n1或n3或n2（n1 -太阳轮转速；n3 -行星架转
1
｝ 速；n2-齿圈转速）。右向为顺时针转。 C 将输入元件的矢量线端点与制动元件点（矢
行星架
量为0）的连线（或延长线）与输出元件水平
｝α 线段交点所确定的矢量线即为输出元件的矢量，
右向为顺时针转向，左向为逆时针转向。 用相似三角形法来计算单排单级行星齿轮机
6
单元三 行星齿轮变速装置
单排单级行星齿轮机构实物图
7
单元三 行星齿轮变速装置
（2）单排单级行星齿轮机构的变速原理和传动比计算
1）单排单级行星齿轮机构的变速原理 单排单极行星齿轮机构必须将太阳轮、齿圏和行星架三个
元件中的一个加以固定，或者将某两个元件互连接在一起，输 入与输出才能获得一定的传动比。改变各元件的运动状态，可 获得多个传动比。
图3-6齿圈输入，太阳轮制动，行星架输出传动图与结构简图
13
单元三 行星齿轮变速装置
2）传动比计算 ①用运动方程计算传动比
该行星齿轮机构运动方程n1+αn2－(1+α)n3=0中，由于 太阳轮制动n1 =0，该方程变为αn2－(1+α)n3=0得n2/n3= （1+α）/α即传动比i=n2/n3 =（1+α）/α＞1 即该单排行 星齿轮机构转向相同，减速增矩。
单元三 行星齿轮变速装置
•1. 行星齿轮机构的传动原理和齿轮机构特点
1）所有齿轮均参与工作，每个齿轮都承受载荷，行星齿轮机 构结构紧凑，承受负荷较大；
2）太阳轮、行星齿轮架和齿圈三组件同轴； 3）行星齿轮既有公转又有自转； 4）行星齿轮系统的齿轮均采用斜齿常啮合状态，工作平稳， 寿命长，杜绝手动变速器变速时齿轮移动产生的冲击和磨损； 5）行星齿轮机构采用内啮合与外啮合相结合的方式，与单一 的外啮合相比，减小了变速器尺寸。 6）可将行星齿轮架视作一个虚拟齿轮，如太阳轮的齿数为Z1， 齿圈的齿数为Z2 ，则虚拟行星齿轮架齿数ZC= Z1+ Z2
14
单元三 行星齿轮变速装置
②用矢量图法计算传动比
右图为齿圈输入，太阳轮制动，
R 行星架输出矢量图。根据相1似 C n 三角形原理，可以计算出传动 3
比i=n2/n3
α =（1+α）/α＞1 即该单排
行星齿轮机构转向相同，减速
增矩。
S n1
R n2
1
C
n3
α
S
R
1
C α
S
15
单元三 行星齿轮变速装置
太阳轮 S
构输入元件与输出元件的传动比。
图3-3确定齿圈、行星架和太阳轮位置
10
单元三 行星齿轮变速装置
3.单排单级行星齿轮机构的传动规律与传动比计算
（1）、太阳轮输入，齿圈制动，行星架输出
如图3-4所示，当太阳轮输入顺时针旋转时，行星轮
1）转矩传动分析 必在行星架上逆时针旋转(两轮外啮合)，因齿圈制动，
2
单元三 行星齿轮变速装置
2.单排单级行星齿轮机构的组成及变速原理
（1）单排单级行星齿轮机构的组成
单排单级行星齿轮机构由太阳轮、行 星齿轮架及行星轮和齿圈组成。
齿圈制有内齿，其余齿 轮均为外齿，太阳轮位于 机构中心，行星轮一般有 3个或4个，空套（或装滚 针轴承）在行星齿轮轴上， 行星齿轮轴均布地固定在 行星架上。
