t/秒静安、青浦区2015-2016学年初三年级第二次质量调研测试九年级理化试卷（满分：150分，时间：100分钟）2016.4物理部分考生注意：1．本试卷的物理部分含五个大题。
2．考生务必按要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、单项选择题（共16分）下列各题均只有一个正确选项。
请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。
1．成语“震耳欲聋”形容的是声音的A．响度大B．音调高C．音色好D．频率高2．依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是A．质子B．中子C．电子D．核子3．若光线从空气垂直射入水中，则反射角为A．0°B．30°C．45°D．90°4．一本九年级物理教科书的质量约为A．0.02千克B．0.2千克C．2千克D．20千克5．在掌心中滴一滴水珠，水珠下会有手纹的“清晰”像，这个“清晰”像是手纹的A．倒立放大的像B．倒立缩小的像C．正立等大的像D．正立放大的像6．甲、乙两小车同时同地沿同一直线做匀速直线运动，它们的s-t图像分别如图1（a）和（b）所示。
两小车的速度关系及运动6秒时两小A．v甲＞v乙；s可能为1.2米B．v甲＞v乙；s可能为0.6米C．v甲＜v乙；s可能为1.2米D．v甲＜v乙；s可能为4.2米7．如图2所示，底面积不同的圆柱形容器分别器底部的压强相等。
若在两容器中分别抽出相同高度的液体，则剩余液体对各自容器底部的压强p、压力F的关系是A ．p 甲>p 乙；F 甲> F 乙 B ．p 甲<p 乙；F 甲< F 乙 C ．p 甲=p 乙；F 甲> F 乙 D ．p 甲=p 乙；F 甲< F 乙8．在图3所示的电路中，电源电压保持不变。
当电键S 闭合后，电压表V 1的示数小于电压表V 2的示数。
电路中的灯L 、电阻R 可能存在故障。
上海市青浦区中考物理一模试卷

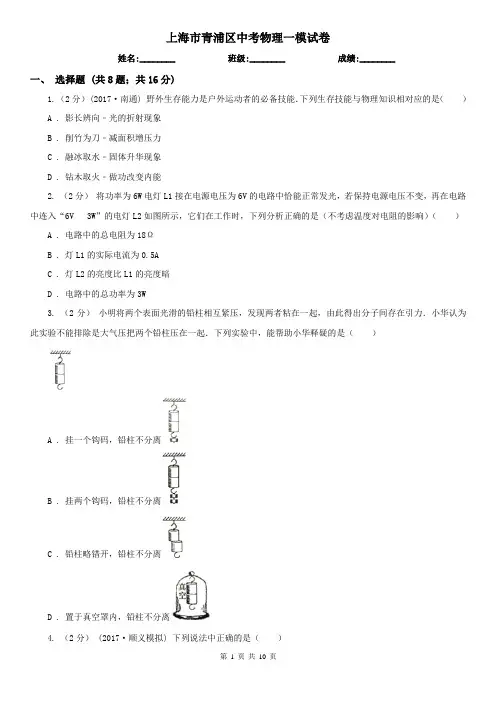

上海市青浦区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共16分)1. （2分）(2017·南通) 野外生存能力是户外运动者的必备技能．下列生存技能与物理知识相对应的是（）A . 影长辨向﹣光的折射现象B . 削竹为刀﹣减面积增压力C . 融冰取水﹣固体升华现象D . 钻木取火﹣做功改变内能2. （2分）将功率为6W电灯L1接在电源电压为6V的电路中恰能正常发光，若保持电源电压不变，再在电路中连入“6V3W”的电灯L2如图所示，它们在工作时，下列分析正确的是（不考虑温度对电阻的影响）（）A . 电路中的总电阻为18ΩB . 灯L1的实际电流为0.5AC . 灯L2的亮度比L1的亮度暗D . 电路中的总功率为3W3. （2分）小明将两个表面光滑的铅柱相互紧压，发现两者粘在一起，由此得出分子间存在引力．小华认为此实验不能排除是大气压把两个铅柱压在一起．下列实验中，能帮助小华释疑的是（）A . 挂一个钩码，铅柱不分离B . 挂两个钩码，铅柱不分离C . 铅柱略错开，铅柱不分离D . 置于真空罩内，铅柱不分离4. （2分）(2017·顺义模拟) 下列说法中正确的是（）A . 磁场和磁感线都是客观存在的B . 能自由转动的小磁针静止后，N极指向地理南极附近C . 两段粗细、长度均相同的金属丝，其电阻也可能不同D . 通电铜导线中的电流方向与该导线中自由电子定向移动的方向相反5. （2分）一般轮船从长江驶入大海里，会发生变化的是（）A . 船的重力B . 船受到的浮力C . 船排开液体的重力D . 船排开液体的体积6. （2分）(2016·青海) 下列数据中，最符合实际情况的是（）A . 冰水混合物的温度为﹣10℃B . 课桌的高度大约是80mmC . 人步行的速度约1.1m/sD . 液晶电视机的额定功率约1000W7. （2分） (2017九上·南充期末) 在如图所示的电路中，电源电压保持不变，R2=2R1 ，甲、乙均为电表．当开关S闭合，两表都为电压表时，其示数之比为U甲：U乙，当开关S断开，两表都为电流表时，其示数之比为I甲：I乙，则U甲：U乙， I甲：I乙分别为（）A . 3：2 2：3B . 3：2 1：3C . 1：2 2：3D . 1：2 1：38. （2分） (2016八下·东城期末) 将一个底面积为0.5m2、重为100N的大理石圆桌面平稳地叠放在上表面面积为0.2m2的水泥墩上，则该大理石桌面对水泥墩产生的压强为（）A . 20PaB . 50PaC . 200PaD . 500Pa二、填空题 (共7题；共18分)9. （3分）(2019·涡阳模拟) 小红家买了一台电烤箱，有高、中、低三个档位的发热功率。
2016年上海各区中考物理一模压轴题汇总之实验：电路专题概论
实验压轴：电路专题1.(15年宝山区一模)某小组四位同学通过实验探究并联电路的电阻特性，他们的研究过程如下：⑴ 猜想和问题：他们在完成“电流表、电压表测电阻”后，接着又将另一电阻R2并接在电阻R1两端，如图19所示，再次闭合电键后，发现电压表示数几乎不变，电流表示数变化了一点。
据此现象，他们提出： （a ）由R1 R2两个电阻组成的并联电路与导体一样，也具有阻碍电流通过的本领。
（b ）问题：两个电阻R1 R2并联在一起后，这段电路的总电阻与每个导体的电阻之间会存在怎样的数量关系呢？⑵探究：他们利用图19所示的电路继续实验，先后将两个阻值已知的电阻并接在电路AB 两点上，用电流表、电压表测出相应的总电流和总电压，并用公式R=I U计算出对应的总电阻。
他们将有关的实验数据记录在表一中。
表一实验序号 R 1 （欧）R 2 （欧）R （欧）1 20 20 102 20 10 6.73 20 54 41053.3① 通过交流各自的实验数据，大家初步分析比较表一中实验序号1、2、3或4中的数据，比较R 与R1（或R2）的大小，得出定性结论：并联电路的总电阻总比电路中的任何一条分路中的电阻要________ 。
②分析实验序号1、2与3(或3与4)中R1、R2和R 的变化情况，得出初步结论：当并联电路中一条分路上的电阻不变时，其总电阻会随另一分路上的电阻_________________。
③甲同学分析表一第二行（实验序号1）中R 与R1（或R2）的大小，认为“并联电路的总电阻一定等于某一条分路电阻的一半”。
你认为甲同学的分析归纳方法和得出的结论是否正确合理？说出你判断的理由。
_______________________________________________。
④经过多次计算和比较，最后大家对表一中每个电阻计算其倒数值，得到数据如表二最后三列所示。
表二 实验序号 R 1（欧） R 2（欧） R（欧）11R （欧-1）21R （欧-1）R1（欧-1） 1202010 0.05 0.050.1R 2AV··ABR 1图19S(15) (16) (17)2 20 10 6.7 0.05 0.1 0.153 20 54 0.05 0.2 0.254 105 3.3 0.1 0.2 0.3进一步分析比较表二中实验序号1、2、3或4中最后三列得到的各电阻倒数之间的大小关系，归纳得到它们间的定量关系是：________________________________________。
2016年上海各区中考物理一模压轴题汇总之计算：压强专题
计算压轴：压强专题1.(15年宝山区)如图13所示，一个高为1米、底面积为5×10 2米2的轻质薄壁圆柱形容器放在水平地面上，且容器内盛有0.8米深的水。
⑴求水对容器底部的压强p 水。
⑵若将体积都为0.02米3的甲乙两个实心小球（ρ甲=0.5×103千克/米3，ρ乙=1×103千克/米3），先后慢慢地放入该容器中的水里，当小球静止时，容器对地面的压强是否相等？若相等，请计算出该压强的大小；若不相等，请通过计算说明理由。
2.(15年奉贤区一模)如图14所示，实心均匀正方体A 、B 放置在水平地面上，它们的高度分别为0.2米和0.1米，A 的密度为2×103千克/米3，B 质量为1千克。
求：（1）A 的质量；（2）B 对水平地面的压强；（3）若实心正方体A 的密度和边长分别为2ρ和2h ，实心正方体B 的密度分别为ρ和h ，现将正方体A 、B 沿竖直方向各截取四分之一，并将截下的部分分别叠放在对方剩余部分的上方，求叠放前后A 、B 对地面的压强的变化量Δp A 与Δp B 的比值。
图13甲 1米 0.8米乙3.(15年虹口区一模)如图11所示，高为0.55米、底面积为1×10-2米2的轻质薄壁柱形容器中盛有0.4米深的水，静止放在水平地面上。
①求容器内水的质量m水。
②求容器对水平地面的压强p。
③现有物体A、B和C（其体积及在水中静止后的状态如下表所示），请选择其中一个物体放入容器中，使水对容器底部压强的变化量最大。
写出选择的物体并求出此时水面上升4.(15年黄浦区一模)如图10所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
容器甲足够高、底面积为2S，盛有体积为3×10－3米3的水。
圆柱体乙的高为H。
①求甲中水的质量m水。
②求水面下0.1米处水的压强p水。
③若将乙沿竖直方向在右侧切去一个底面积为S的部分，并将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强p乙恰为水对甲底部压强增加量Δp水的四倍。
上海市2016浦东新区和普陀区物理一模试卷与答案
浦东一模物理分析以往浦东和静安物理一直是上海滩中比较简单的两个区，今年的浦东的卷子虽然不算难，不过对比往年浦东还是变难了一点，没有很多超出常规的题目，属于复习到位的话还是能考出不错成绩的一张卷子。
选择题：虽然试卷整体难度有所上升，但是选择题前几问的送分题，还是送得很到位的。
第7题的电路故障只要考虑到电流表一定变大，所以只会是短路，而且短路不确定，所以选可能的B即可。
压轴选择再次考了变化量的质量问题，和昨天普陀一模以及我们XES十一讲例11其实是一样的（2014年徐汇的题目）。
且相同厚度，乙质量大于甲即可。
填空题：惯例送分之后，我们来到了15题，笔者个人其实并不喜欢这种题目，同时也不知道这题是在玩文字游戏还是什么，如果串联电流不相等，那么A是测不出流出L1的电流的。
压轴是动态电路问题，差值不变的肯定是定值电阻电流，不过在解决第二小问时，又要用到第一小问的结论，出题的严谨性实在不高啊。
计算题：第一题不要忘了V物=V排这个条件就行，第二题考的也是基础，第三题可以考虑滑动变阻器电压最小就是电阻最小，也就是电流最大的时候。
那么最大电流是1A，定值电阻10V，滑动变阻器两端电压就是5V。
压轴计算又再次考到了杯中放物的问题，液体压强增加量就是浮力，对地压力变化量就是物体重力，比较液体密度与物体密度即可。
实验题：24题的阿基米德实验也是考前我们反复讲过的一个实验，在往年的考试中，这个实验就考得比较细，属于从步骤到器材全部都要了解的一个实验，这里让人眼花缭乱的实验器材库，考的就是这个要点。
压轴的实验也是中规中矩的出题，第一个初步结论不要忘记正比就好。
总体而言，除了填空15，整张试卷还是相当中规中矩的，难度不高，电学考察的比例也不算小，还没考一模的各位可以用这张卷好好训练一下。
同时从这张卷子中也可以看出，今年的试卷更多的喜欢考物理实验的细节问题，也请各位回去之后把物理实验的过程好好复习一下。
普陀区2015学年度第一学期初三质量调研理化试卷一、选择题1、家用节能灯正常工作时，通过它的电流约为 A 、2210-⨯安 B 、2×10-1安 C 、1210⨯安 D 、2210⨯安2、下列不属于电功率单位的是A 、伏·库B 、伏·安C 、瓦·秒D 、焦耳3、图1所示的四个实例中，为了减小压强的是4、装满水的玻璃瓶，加盖密闭后放入冰箱的冷冻室，待水结冰后玻璃瓶就裂开了。

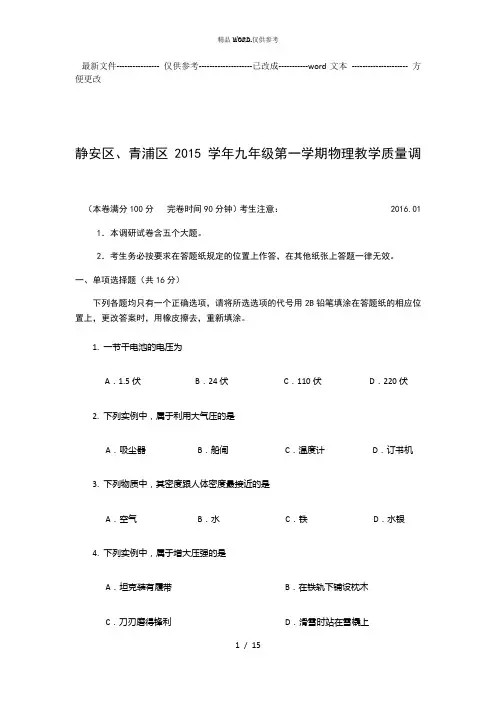

静安(青浦)中考物理一模(word版,含答案)资料 (优选.)
wo最新文件---------------- 仅供参考--------------------已改成-----------word文本--------------------- 方便更改rd静安区、青浦区2015学年九年级第一学期物理教学质量调（本卷满分100分完卷时间90分钟）考生注意： 2016.01 1．本调研试卷含五个大题。
2．考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。
一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1. 一节干电池的电压为A．1.5伏B．24伏C．110伏D．220伏2. 下列实例中，属于利用大气压的是A．吸尘器B．船闸C．温度计D．订书机3. 下列物质中，其密度跟人体密度最接近的是A．空气B．水C．铁D．水银4. 下列实例中，属于增大压强的是A．坦克装有履带B．在铁轨下铺设枕木C．刀刃磨得锋利D．滑雪时站在雪橇上5. 关于小磁针，下列描述错误的是A．小磁针能够吸引铁屑B．小磁针可以指南北C．小磁针周围存在磁场D．小磁针周围存在磁感线6. 甲、乙是由同种材料制成且长度相等的两导体，若将它们同时以某种方式连入同一电路中，则关于甲、乙的横截面S及通过电流I的大小判断中，可能成立的是A．S甲=S乙，I甲<I乙B．S甲<S乙，I甲>I乙C．S甲>S乙，I甲=I乙D．S甲>S乙，I甲<I乙7．如图1所示，底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体，两液面相平，且甲的质量大于乙的质量。
若在两容器中分别加入原有液体后，液面仍保持相平，则此时液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A＝F BB．p A＜p B，F A＞F BC．p A＞p B，F A＝F BD．p A＞p B，F A＞F B8．在图2所示的电路中，电源电压保持不变。
2016年上海中考物理一模模拟题与参考答案
（2）分析比较图（c）和（d）所示的现象可初步得出：_____________________________。
斜面倾斜角度相同的情况下，静止在斜面上的不同物体对斜面的压力大小不同
3
6V
0.58A
10.3Ω
二、作图题
17.斜面上重为6牛的铁块，对斜面的压力4牛，如图9所示，请用力的图示法画出斜面受到的压力。
18.在如图所示电路的○里填上适当的电表符号，使之成为正确的并联电路。
19. 在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键闭合时，两灯都发光，且电流表的示数不变．
C．只要是同一种物质，质量大的密度肯定大
D．体积相同时，密度大的质量就大，密度小的质量就小
4.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
2016年上海中考物理一模模拟题
选择题
1.在国际单位制中，电压的单位是（ ）
A．安培B．伏特C．焦耳D．瓦特
2.在下列生活和生产实例中，与连接器原理无关的是
A. 茶壶B. 注射器 C. 液位计 D. 船闸
3.关于密度公式ρ= ，下列说法正确的是（ ）
A．密度与质量成正比，与体积成反比
B．同一种物质的密度一定相同，不同的物质密度一定不同
①若要使水对容器底部的压强p水最大，求切去部分A高度的最小值△h小．
2016年度上海各区中考物理一模压轴题汇总之计算-电路收集
计算压轴：压强专题1.(15年宝山区)如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“10Ω2A ”字样，闭合电键S 后，电流表A 1的示数为0.6安。
⑴ 求电源电压U 。
⑵ 若将另一只电流表A 2串联接入该电路a 、b 或c 中的某一处，移动滑动变阻器R 2的滑片P 至某一处，使电流表A 2的指针停留在图12所示的位置。
请指出电流表A 2所有可能连接的位置，并计算出此时变阻器接入电路的阻值R 2。
2.(15年奉贤区一模) 如图13所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 2A ”的字样。
图12+ 0.6 30 1 23 00.2 0.4 0.6图11a R 1R 2A 1PcbS（1）若电源电压为6伏，闭合电键S 后，移动变阻器的滑片P ，当电流表A 示数为0.8安时，求通过R 1的电流和R 2接入电路的阻值。
（2）现有3伏和9伏两个替换电源，另有两个替换滑动变阻器，规格分别为“20Ω 1A ”和“100Ω 2.5A ”，要求接入所选的替换电源和滑动变阻器后，移动变阻器的滑片P ，能使电流表A 1和电流表A 的比值达到最大，且不会损坏电路元件，则选择的替换电源电压为_______伏，替换滑动电阻器规格为_____________，并求出此时电流表A 1和电流表A 的最大比值。
3.(15年虹口区一模) 在图12（a ）所示的电路中，电源电压保持不变。
现有标有“20Ω 2Α”、“50Ω 2Α”字样的滑动变阻器可供选择，有一个表盘如图12（b ）所示的电流表可接入电路。
① 若电源电压为6伏，电阻R 1的阻值为10欧，求通过电阻R 1的电流I 1和电阻R 1消耗的电功率P 1。
② 若电源电压和电阻R 1的阻值未知，先后两次选择一个变阻器替换R 2，并将电流表串联在电路中，闭合电键S ，移动变阻器的滑片P ，两次电流表示数的变化范围分别为0.24~0.6安和1~2.4安。
上海2016年各区九年级物理一模电路故障题目集锦(含答案))
图 6 SLRVA2016年上海市各区九年级物理一模电路故障题汇总说明：本专题集锦了2016年上海九年级一模考试中物理学科各区题目中有关“电路故障判断”题，题目典型性强、代表面广、齐全（各区均有）、编排美观，有评分标准，价值较大，供教师与九年级的同学学习研究，对今年的中考练习具有指导意义。
1．（宝山）在图5所示的电路中，电源电压保持不变。
已知灯L 、电阻R 可能出现了故障，闭合电键S 后：① 若发现灯L 发光，则三个电表中示数一定等于零的是__________表。
② 若发现灯L 不发光，且两个电压表示数相等（都不为零），则故障是______________。
2．（崇明）在图5所示电路中，电源电压保持不变, R 1、R 2可能出现了断路故障，闭合电键S 后：（1）若观察到有两个电表有示数，则说明故障是 ； （2）若移动滑片时有电表示数发生了变化，则发生变化的一定是表。
3．（虹口）在图6所示的电路中，电源电压不变，电阻R 1、R 2可能发生了断路故障。
电键S 闭合后，三个电表中只有一个电表有示数，则故障可能是_________；接着，将电键S 断开，有一个电表的示数发生了变化，则故障一定是_________。
4．（嘉定）如图5所示电路中，电源电压保持不变。
闭合电键S 后，两个电表中只有一个电表有示数。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 。
（2）若将R 1和R 2交换位置，再次闭合电键后，两电表均有示数，则电路中的故障一定是 。
5．（闵行）如图7所示的电路中，已知R 1＞R 2。
当电键S 1从位置1改接位置2时，发现电流表的示数变小。
若电路中只有一处故障且发生在电阻上，则故障可能是 ；若电路中有两处故障且都发生在电阻上，则故障可能是 。
6．（普陀）在图6所示的电路中，电源电压保持不变。
由于电阻R 、灯图5V 2R LSV 1AV AR 1 SA 1R 2 P （图5）图6 R 1 SA 2VR 2 A 1图5VASR 1R 2 图7图 6SL ARV图5 VSL ARL 可能出现了故障，闭合电键S ，两电表只有一个有示数。
2017青浦中考物理一模Word版
LS RVA图1青浦区2016学年第一学期九年级期终学业质量调研测试物理学科试卷2017.01（本卷满分100分完卷时间90分钟）考生注意：1．本调研试卷含五个大题。
2．考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。
一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．下列粒子中，带正电的是A．电子B．质子C．中子D．原子2．首先发现“电流周围存在磁场”的科学家是A．安培B．托里拆利C．欧姆D．奥斯特3．家用电饭煲正常工时的电流约为A．0.03安B．0.3安C．3安D．30安4．下列器材或装置中，不是利用连通器原理进行工作的是A．茶壶B．注射器C．船闸D．锅炉水位器5．下列实例中，属于减小压强的是A．坦克装有履带B．钉尖做得尖锐C．刀刃磨得锋利D．砍刀做得重些6．家庭电路中使用的用电器越多A．总电阻越大B．总电阻越小C．总电压越大D．总电压越小7．在图1所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
过了一会儿，两个电表中有一个电表的示数变大。
已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是A．若电流表的示数变大，则电灯L 短路B．若电压表的示数变大，则电灯L 短路C．若电压表的示数变大，则电阻R 断路D．若电流表的示数变大，则电阻R 断路8．均匀实心正方体甲的密度小于乙的密度，两正方体分别放置在水平地面上时对地面的压强相等。
现（a ）（b ）（c ）图2分别在两物体上沿水平方向截去一定质量的物体后，其剩余部分对水平地面的压强仍然相等。
截去部分的物体质量分别为Δm 甲、Δm 乙，则下列说法正确的是A．Δm 甲一定大于Δm 乙B．Δm 甲一定小于Δm 乙C．Δm 甲可能等于Δm 乙D．Δm 甲可能小于Δm 乙二、填空题（共30分）请将结果填入答题纸的相应位置。
(完整word)2016年上海中考物理一模选择压轴汇总(含答案)),推荐文档
2016年上海市各区物理一模选择压轴题汇总1.（宝山）闭合图2所示电路中电键S ,向右移动滑片P ,保持不变的是 A 电流表A 的示数。
B 电压表V i 的示数。
C 电压表V 2示数与电流表A 示数的乘积。
D 电压表V i 示数与电流表A 示数的比值。
2.（宝山）如图3所示，底面积不同的圆柱形容器 A 和B 分别盛有质量相等的甲、乙 两种液体，此时两液面齐平。
若从两容器中分别抽出部分液体后，两液面仍保持齐平， 则此时液体对各自容器底部的压强 p A 、p B 和压力F A 、F B 的关系是3. （崇明）如图1所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判 断错误的是（图1）4. （崇明）如图2所示，水平地面上放着两个质地均匀的正方体甲和乙，且甲对地面 的压强大于乙.若在两正方体上面各放一个物体， 小明认为：若两物体质量相等，正方体甲 对地面的压强可能小于乙；小强认为：若两物体体积相等，正方体甲对地面的压强可能小于 乙.下列判断正确的是5.（奉贤）如图5所示，电源电压保持不变，故障只发生在R 1或R 2处。
电键S 闭合 后，有一个电表的指针没有发生偏转。
移动滑动变阻器的滑片,A p A V pB , F A = F B 。
C p A > p B ,F A =。
B p A V p B, F A > F B 。
D p A > p B ,F A V。
A.电流表示数变大C.电压表示数与电流表示数的比值变大B. 电压表示数变大D .电压表示数与电流表示数的乘积变大A.两人的观点均正确C. 只有小明的观点正确 B. 两人的观点均不正确D.只有小强的观点正；VS（图2）此时观察到仍然只有一个电表指针的位置在改变，则故障可能是A. 变阻器Ri短路B.变阻器R1断路C. 电阻R2短路D.电阻R2断路6.（奉贤）装有水的薄壁轻质柱形容器，静止放在水平桌面上，现将A 、B 、C 三个实心物体分别浸没水中（水没有溢出） 。
2016年静安、青浦初三一模(精细版)
静安区、青浦区2015学年第一学期期末教学质量调研一. 选择题 1.的相反数是（ ）A. B. C. 2； D. 2-； 2. 下列方程中，有实数解的是（ ）A. 210x x -+=；B.1x =-； C. 210x x x -=-； D. 211x x x-=-； 3. 化简11(1)x ---的结果是（ ）A. 1x x -；B. 1x x -； C. 1x -； D. 1x -； 4. 如果点(2,)A m 在抛物线2y x =上，将此抛物线向右平移3个单位后，点A 同时平移到点A '，那么A '坐标为（ ）A. (2,1)；B. (2,7)；C. (5,4)；D. (1,4)-；5. 在Rt △ABC 中，90C ∠=︒，CD 是高，如果AD m =，A α∠=，那么BC 的长为（ ）A. tan cos m αα⋅⋅；B. cot cos m αα⋅⋅；C. tan cos m αα⋅；D. tan sin m αα⋅； 6. 如图，在△ABC 与△ADE 中，BAC D ∠=∠，要使△ABC 与△ADE 相似，还需满足下列条件中的 （ ） A.AC AB AD AE =； B. AC BC AD DE =； C. AC AB AD DE =； D. AC BC AD AE =；二. 填空题7. 计算：23(2)a -= ；8. 函数3()2x f x x -=+的定义域为 ；9. 1x =-的根为 ；10. 如果函数(3)1y m x m =-+-的图像经过第二、三、四象限，那么常数m 的取值范围为 ；11. 二次函数261y x x =-+的图像的顶点坐标是 ；12. 如果抛物线225y ax ax =-+与y 轴交于点A ，那么点A 关于此抛物线对称轴的对称点坐标是 ；13. 如图，已知D 、E 分别是△ABC 的边AB 和AC 上的点，DE ∥BC ，BE 与CD 相交于点F ， 1AE =2CE =:EF BF14. 在Rt △ABC 中，90C ∠=︒，点G 是重心，如果1sin 3A =，2BC =，那么GC 的长等于 ； 15. 已知在梯形ABCD 中，AD ∥BC ，2BC AD =，设AB a = ，BC b = ，那么CD =（用向量a 、b 的式子表示）； 16. 在△ABC 中，点D 、E 分别在边AB 、AC 上，AED B ∠=∠，6AB =，5BC =，4AC =， 如果四边形DBCE 的周长为10，那么AD 的长等于 ；17. 如图，在平行四边形ABCD 中，AE BC ⊥，垂足为E ，如果5AB =，8BC =，4sin 5B =，那么 tan CDE ∠= ；18. 将平行四边形ABCD （如图）绕点A 旋转后，点D 落在边AB 上的点D '，点C 落到C '，且点C '、 B 、C 在一直线上，如果13AB =，3AD =，那么A ∠的余弦值为 ；三. 解答题19. 化简：222266942x x x x x x x---++--，并求当123x =时的值；20. 用配方法解方程：22330x x --=；21. 如图，直线43y x =与反比例函数的图像交于点(3,)A a ，第一象限内的点B 在这个反比例函数图像上，OB 与x 轴正半轴的夹角为α，且1tan 3α=： （1）求点B 的坐标； （2）求OAB ∆的面积；22. 如图，从地面上的点A 看一山坡上的电线杆PQ ，测得杆顶端点P 的仰角是26.6°，向前走30米到 达B 点，测得杆顶端点P 和杆底端点Q 的仰角分别是45°和33.7°，求该电线杆PQ 的高度（结果精确 到1米）；（备用数据：sin 26.60.45︒=，cos 26.60.89︒=，tan 26.60.50︒=，cot 26.6 2.00︒=， sin 33.70.55︒=，cos33.70.83︒=，tan 33.70.67︒=，cot 33.7 1.50︒=）23. 已知，如图，在△ABC 中，点D 、E 分别在边BC 、AB 上，BD AD AC ==，AD 与CE 相交于 点F ，2AE EF EC =⋅；（1）求证：ADC DCE EAF ∠=∠+∠；（2）求证：AF AD AB EF ⋅=⋅；24. 如图，直线112y x =+与x 轴、y 轴分别相交于点A 、B ，二次函数的图像与y 轴相交于点C ， 与直线112y x =+相交于点A 、D ，CD ∥x 轴，CDA OCA ∠=∠； （1）求点C 的坐标；（2）求这个二次函数的解析式；25. 已知：在梯形ABCD 中，AD ∥BC ，10AC BC ==，4cos 5ACB ∠=，点E 在对角线AC 上， 且CE AD =，BE 的延长线与射线AD 、射线CD 分别相交于点F 、G ，设AD x =，△AEF 的面积 为y ； （1）求证：DCA EBC ∠=∠；（2）如图，当点G 在线段CD 上时，求y 关于x 的函数解析式，并写出它的定义域；（3）如果△DFG 是直角三角形，求△AEF 的面积；。
2016青浦初三物理二模附答案
图1（a ） （b ） （c ） （d ）黄浦区2016年九年级学业考试模拟考理化试卷（满分150分，考试时间100分钟） 2016.4.13物理部分（满分90分）考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．在太阳系中，属于恒星的是 A ．太阳B ．地球C ．月球D ．火星2．能区分男高音和男低音的主要依据是 A ．响度B ．音色C ．频率D ．振幅3．图1（a ）、（b ）、（c ）、（d ）中的情景表示了力的作用效果，其中主要表示力能使物体的运动状态发生改变的是A ．（a ）和（b ）B ．（c ）和（d ）C ．（a ）和（c ）D ．（b ）和（d ）4．光从空气射入水中，入射角为45°，折射角可能为 A ．0°B ．32°C ．45°D ．65°5．2016年1月，申城遭遇“最冷一周”，最低气温约为 A ．－20℃B ．－8℃C ．4℃D ．12℃6．地铁启动离站的加速过程中，其惯性 A ．先变大后不变 B ．先不变后变大 C ．一直变大D ．一直不变7．在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时 A ．电流表的示数变小B ．电流表的示数不变C ．电压表的示数变小D ．电压表的示数不变8．如图3所示，甲、乙两个均匀正方体对水平地面的压强相等。
现沿水平方向在它们的上部分别切去相同的体积，并将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面压力F 甲、F 乙和压强p 甲、p 乙的关系是A ．F 甲＜F 乙，p 甲＜p 乙B ．F 甲＞F 乙，p 甲＜p 乙C ．F 甲＜F 乙，p 甲＞p 乙D ．F 甲＞F 乙，p 甲＞p 乙 二、填空题（共26分）请将结果填入答题纸的相应位置。
2016年上海青浦区初三一模物理试卷答案
A F B断路断路，回到“-”极，是完好的电路，所以发光，故BL短路，电路会烧坏，所以若测干路电流,另两块电流表测两支路的电流．当开关断开时,电路中只有工作,并联后的总电阻,在电源电压不变的情况下,干路中的电流会大于并联时的电流；因为电的示数大于的示数．S R 1A 1学习了通电螺线管的磁场后，小华同学利用螺线管、小磁针、电键和电池等器材继续做实验．小华将小磁针放在螺线管内，小磁针转动，静止后如图（b）所示．接着小华改变电池的接j i ao s h i.i 比较图（a）和（b）可知： ．比较图（b）和（c）可知： ．当螺线管通电时，螺线管内部有磁场比较图(a)和(b)能看出，当线圈中没有电流时，小磁针的指向无规律，当通电后，发现小磁针指向有一定的规律，即说明当螺线管通电时，螺线管内部有磁场．故答案为：当螺线管通电时，螺线管内部有磁场．当螺线管内的电流方向变化时，螺线管内磁场的方向发生变化比较图(b)和(c)可知，当螺线管中的电流方向发生改变时，小磁针的极指向也发生了改变，故说明：当螺线管内的电流方向变化时，螺线管内磁场的方向发生变化．故答案为：当螺线管内的电流方向变化时，螺线管内磁场的方向发生变化．N 如图所示，物体所受浮力为故图如答案所示．在下图中，根据磁感线的方向，标出通电螺线管和小磁针的在磁体外部，磁感线总是从磁体的极发出，最后回到极，所以螺线管的左端为极，右端为极；N N S 编辑j i ao sh i .i zh ik an g.co m20185故答案为：．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键或由图可知，闭合电键后，要使灯、均能发光，则电路中两灯泡只能是并联，且开关位于干路控制两灯泡．从正极开始，经开关分支，电流分别经过两灯泡后回到电源的负极．故答案为：如图所示．12S L 1浸在水中的合金块排开水的体积为，求合金块所受浮力根据阿基米德原理得：故答案为：．6×10−4m 35.88N=g F 浮ρ水V 排5.88N 求冰块的体积．答 案解 析的冰块，密度为．由可得,故答案为：．0.9×kg/103m 3V 5×10−3m 3ρ=mV=/V 冰m 冰ρ冰5×10−3m 3和容器甲、乙中各选择一个，当把物体放入容器中后（液体不会溢出），可使容器对水平地面的压力最大且压强最大．求该最大压力和最大压强9.8N/kg ×0.1m =784Pa F 最大co m20188/12/05或或的数据及现象，可得出的初步结论是：当 时，物块最终静止在容器底部．实心物块的密度大于水的密度分析比较实验序号或或的数据及现象，可以看出，物块的密度均大于水的密度，由图中情形可得出的初步结论是：当实心物块的密度大于水的密度时，物块最终静止在容器底部．故答案为：实心物块的密度大于水的密度．123123018/12/05实验所用滑动变阻器的最大阻值为 欧，实验所用电源的电压为 伏．闭合开关前,移动滑动变阻器滑片移到阻值最大处,当闭合电键,在向变阻器另一端移动滑片的过程中,观伏逐渐变小、电流表的示数从安逐渐变大．说明电压表测的不是待测电阻两端的电压,而是测滑动变阻器两端的电压,电压表并联在滑动变阻器两端,则滑动变阻器两端的电压为可知,滑动变阻器的最大阻值，由a可知,电压,因为定值电阻两端电压不能超过滑动变阻器两端的电压,所以图(a)所示电压为，则电压表选择小量程，因为是重新正确连接电路进行实验，所以定值电阻两端电压为，则．0.30R =6V/0.3A =20Ω 1.5V 7.5V。
上海市2017~2019年中考物理真题分类汇编一：密度(含解析)
密度一、填空题1．（2018奉贤一模）物理学中把某种物质单位__________的质量称作密度。
水的密度为______千克/米3。
【答案】体积；103。
【解析】物理学中把某种物质单位体积的质量称作密度，水的密度为1000千克/米3。
2．（2018浦东新区一模）煤油的密度为0.8×103千克/米3，读作0.8×103，其表示的物理意义为每立方米煤油的。
相等质量的煤油和水，的体积大(ρ水>ρ煤油)。
【答案】千克每立方米；质量为0.8×103千克；煤油。
【解析】煤油的密度为0.8×103千克/米3，读作0.8×103千克每立方米，其表示的物理意义为每立方米煤油的质量为0.8×103千克。
根据m水=m煤油，ρ水＞ρ煤油，所以V水＜V煤油，相等质量的煤油和水，煤油的体积大。
3．（2017黄浦一模）物理知识在生产和生活中有着广泛的应用。
在图（a）中，根据饮料瓶上所标的容积。
利用知识开可估算饮料的质量。
【答案】密度。
【解析】饮料瓶上所标的容积为已知，根据m＝ρV可估算饮料的质量。
4．（2019松江一模）冰的密度为0.9×103千克/米3，表示每立方米的是0.9×103千克，当冰熔化为水后，体积将（选填“变小”、“不变”或“变大”）。
一只杯子最多可盛质量为0.2千克的酒精，它一定（选填“能”或“不能”）盛下质量为0.2千克的水。
（酒精的密度为0.8×103千克/米3）【答案】冰的质量；变小；能。
【解析】冰的密度为0.9×103千克/米3，表示每立方米的冰的质量是0.9×103千克，当冰熔化为水后，质量不变，冰的密度小于水的密度，所以水的体积变小。
一只杯子最多可盛质量为0.2千克的酒精，根据m酒精=m水，ρ水＞ρ酒精，所以V水＜V酒精，相等质量的煤油和水，煤油的体积大，能盛下质量为0.2千克的水。
5．（2017闵行一模）钛合金是航空工业的重要材料，它的密度是4500千克/米3。
上海市各区物理中考一模试卷按考点分类汇编 电学实验含答案
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．的电阻，乙同学要测定标有“3.5V”字样小灯浦东： 25．甲同学要测定导体RxL的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．的电阻是欧，乙同学测得小灯L的综合上述信息，甲同学测得Rx额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学的阻值．（计算电实验中观察到的现象，请将有关的数据填入表格内，并求出RX阻时，精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x 、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a ）、（b ）所示，请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。
2016年上海市初中毕业统一学业考试物理模拟试题(一)及其参考答案
2016年上海市初中毕业统一学业考试物理模拟试题（一）一、单项选择题（每小题3分，共24分．每小题只有一个选项是正确的，请把正确选项的字母填写在题后的括号内）1．小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像．则（）A. 220V—额定电压是220V；B. 5A—电能表的标定电流是5A；C.10A—允许通过的最大额定电流是10A；D．1200r/Kw.h—每千瓦时转数。
其意义是：电流通过用电器每消耗l瓦时的电能，这只电能表转盘转1200转。
2题图3题图5题图3．如图所示，是照明电路的部分内容的呈现。
下列说法错误的是（）A．进户线由户外高压输电线引来两根线，一根在户外和大地相连叫零线，另一根叫火线；B．火线和零线之间的电压是220V；C．零线和地线之间没有电压；D．火线和地线之间有220V的电压。
4．“理想化物理模型”就是指实际现象和过程一般都十分复杂的，涉及到众多的因素，采用模型方法对学习和研究起到了简化和纯化的作用。
但简化后的模型一定要表现出原型所反映出的特点、知识。
比如在求液体对竖直的容器底的压强的时候，我们就选了一个“液柱”作为研究的对象简化，简化后的模型依然保留原来的特点和知识。
下列给出几个研究物理问题，不是用这个方法的有（）A.使用一条看得见的带箭头的实线来表示光束；B.生活中很少有一个物体真正的做匀速直线运动，研究问题的时候用匀速直线运动做模型；C.为了便于研究磁场,我们人为的引入了“磁感线”，将研究的问题简化；D.在探究“蒸发的快慢与哪些因素的有关”的实验所用的方法。
5．在力的示意图、力臂、光路图的作图中，下列作图有错误的是（）A.自由下滑物体的受力B.杠杆力臂C.经凹透镜的光线D.经凸透镜的光线6．如图所示，沿斜面把一个重50N的物体匀速拉上去，所用拉力F=40N，斜面长5m，高3m，物体向上运动的速度为0.1m/s，下列选项正确的是（）A．拉力F所做的有用功为150J；B．拉力F的功率为4J；C．拉力F所做的总功为250W；D．斜面的机械效率为60。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静安区、青浦区2015学年九年级第一学期物理教学质量调研（本卷满分100分完卷时间90分钟）考生注意： 2016.01 1．本调研试卷含五个大题。
2．考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。
一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1. 一节干电池的电压为A．1.5伏B．24伏C．110伏D．220伏2. 下列实例中，属于利用大气压的是A．吸尘器B．船闸C．温度计D．订书机3. 下列物质中，其密度跟人体密度最接近的是A．空气B．水C．铁D．水银4. 下列实例中，属于增大压强的是A．坦克装有履带B．在铁轨下铺设枕木C．刀刃磨得锋利D．滑雪时站在雪橇上5. 关于小磁针，下列描述错误的是A．小磁针能够吸引铁屑B．小磁针可以指南北C．小磁针周围存在磁场D．小磁针周围存在磁感线6. 甲、乙是由同种材料制成且长度相等的两导体，若将它们同时以某种方式连入同一电路中，则关于甲、乙的横截面S及通过电流I的大小判断中，可能成立的是A．S甲=S乙，I甲<I乙B．S甲<S乙，I甲>I乙C．S甲>S乙，I甲=I乙D．S甲>S乙，I甲<I乙7．如图1所示，底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体，两液面相平，且甲的质量大于乙的质量。
若在两容器中分别加入原有液体后，液面仍保持相平，则此时液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A＝F B B．p A＜p B，F A＞F B C．p A＞p B，F A＝F B D．p A＞p B，F A＞F B图18．在图2所示的电路中，电源电压保持不变。
由于电阻R 、灯L 可能出现了故障，电键S 闭合前后，电流表指针所在的位置不变，下列判断中正确的是（ ）A ．若灯L 不发光，则只有电阻R 短路B ．若灯L 不发光，则只有电阻R 断路C ．若灯L 发光，则只有电阻R 短路D ．若灯L 发光，则只有电阻R 断路二、填空题（共28分）请将结果填入答题纸的相应位置。
9. 原子核由带 （1） 电的质子和不带电的 （2） 组成。
10. 意大利科学家托里拆利首先测定了 （3） 的值；丹麦物理学家奥斯特发现 （4） 周围存在磁场；一根条形磁铁的 （5） 磁性最强（选填“两端”或“中间”）。
11. 冰的密度为0.9×103千克/米3，若1千克的冰熔化成水，其 （6） 不变， （7） 变小。
（均选填“质量”、“体积”或“密度”）12. 在您所在的考场中，照明电灯正常工作的电压为 （8） 伏，几盏照明电灯间的电路是 （9） 连接的，估计通过一盏照明电灯的电流 （10） 1.0安（选填“大于”或“小于”）。
13. 某蓄水池水深1米，池底面积为10米2，池底所受水的压强为 （11） 帕，所受水的压力为 （12） 牛。
14. 当某导体两端电压为6伏时，通过该导体的电流为0.3安。
现10秒内有9库的电荷量通过该导体横截面，则此时通过该导体的电流为 （13） 安，该导体的两端电压为 （14） 伏，该导体的电阻为 （15） 欧。
15. 一正方体静止在水平桌面的中央，其对桌面的压强为p 。
若沿水平方向切去该正方体一半质量时，剩余部分对桌面的压强为 （16） ；若从该正方体的上表面至下表面打穿一圆柱形孔洞，当剩余部分的质量为原正方体的一半时，剩余部分对桌面的压强为 （17） 。
16. 质量为0.5千克的木块漂浮在水中，木块所受的浮力为 （18） 牛。
跟木块漂浮在水中相比，当其漂浮在浓盐水中时（ρ浓盐水＞ρ水），木块所排开液体的体积 （19） ，排开液体的质量 （20） （均选填“变大”、“不变”或“变小”）。
17. 在图3所示的电路中，电源电压保持不变，电阻R 1的阻值 大于电阻R 2的阻值。
当电键S 由断开到闭合时，电流表A 的示数将 （21） （选填 “变大”、“不变”或“变小”）；电流表A 2的示数 （22） 电流表A 1的示数（选填“大于”、“等于”或“小于”）。
图218. 学习了通电螺线管的磁场后，小华同学利用螺线管、小磁针、电键和电池等器材继续做实验。
小华将小磁针放在螺线管内部，电键S 断开，小磁针静止后如图4（a ）所示。
闭合电键S ，小磁针转动，静止后如图4（b ）所示。
接着小华改变电池的接法，再闭合电键S ，小磁针静止后如图4（c ）所示。
请根据现象及相关条件归纳得出初步结论。
① 比较图4（a ）和（b ）可知： （23） 。
② 比较图4（b ）和（c ）可知： （24） 。
三、作图题（共9分）请在答题纸的相应位置作图，作图必须使用2B 铅笔。
19. 在图5中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F 浮。
20. 在图6中，根据磁感线的方向，标出通电螺线管和小磁针的N 、S 极及电源的正、负极。
21. 在图7所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：闭合电键S 后，灯L 1、L 2均能发光。
四、计算题（共27分）请将计算过程和答案写入答题纸的相应位置。
22. 浸在水中的合金块排开水的体积为6×10-4米3，求合金块所受浮力F 浮的大小。
图6 电源 L 1L 2S图7（a ）电键断开 （b （c ）电键闭合NN图4NS S S图523. 质量为4.5千克的冰块，密度为0.9×103千克/米3。
①求冰块的体积V。
②若冰块吸热后，有2×10-3米3的冰融化成水，求水的质量m。
24. 如图8所示，水平地面上的轻质圆柱形容器甲、乙分别盛有质量均为m的水和酒精，甲、乙的底面积分别为S、2S。
（ρ酒精＝0.8×103千克/米3）①求乙容器中0.1米深处酒精的压强p酒精。
②现有物体A、B（其密度、体积的关系如下表所示），请在物体A、B和容器甲、乙中各选择一个，当把物体放入容器中后（液体不会溢出），可使容器对水平地面的压力最大且压强最大。
求该最大压力F最大和最大压强p最大。
（本小题答题所涉及的物理量均用字母表示）图825. 由一个电源（电压保持不变）、阻值为10欧的电阻R 1、标有“50Ω 1.5A ”字样的滑动变阻器R 2以及电流表A 组成电路，电阻R 1与变阻器R 2分别以串联、并联两种方式接入电路，且电流表A 接入适当位置，电路元件均正常工作。
当电阻R 1与变阻器R 2以某种方式接入电路，且移动变阻器的滑片至某位置时，发现通过电阻R 1电流的大小如图9（a ）所示。
当电阻R 1与变阻器R 2以另一种方式接入电路，在移动变阻器滑片的过程中，发现电流表A 的示数所能达到最大值如图9（b ）所示。
求：① 图9（a ）中电流表的示数；此时电阻R 1两端的电压U 1。
② 图9（b ）中电流表的示数；此时电阻R 1两端的电压U 1′。
五、实验题（共20分）请根据要求在答题纸的相应位置作答。
26. 在电学实验中，连接电路时电键应处于 （1） 状态，电流表应 （2） 在被测电路（选填“串联”或“并联”），电流应从电流表的 （3） 接线柱流入。
（a ） （b ）图927. 在“探究液体内部的压强与哪些因素有关”的实验中，小明同学在塑料管上离管底等高的不同位置A、B、C处扎了三个小孔，并将其放入水槽中，如图10所示。
①水通过三个小孔流入塑料管中，说明水内部向（4）都有压强。
②若小明改变塑料管在水中的深度，他想探究水内部的压强与（5）的关系。
③若小明还想探究液体内部的压强与液体种类的关系，还需要用（6）进行多次实验。
28. 图11（a）、（b）所示为两个实验情景。
其中，图11（a）所示为托盘天平称量物体的质量时的分度盘以及游码情况，此时应将游码向（7）移动（选填“左”或“右”），使天平在水平位置平衡；如图11（b）所示的情景，是为了验证（8）原理，物体所受浮力的大小为（9）。
（按图中所示字母表示）29. 某小组同学在学习了密度知识后，根据“浸入水中的铁块最终静止在容器底部、浸入水中的木块最终漂浮在水面上”的现象，猜想实心物块的密度可能会对它浸入水中后的最终状态有影响。
于是他们用若干体积相同、密度不同的实心物块和足够的水进行实验，并将实验数据及观察到的实验现象记录在下表中。
①分析比较实验序号1或2或3的数据及现象，可得出的初步结论是：当（10）时，物块最终静止在容器底部。
②分析比较实验序号5或6或7的数据及现象，可得出的初步结论是：（11）。
③分析比较实验序号5和6和7的数据、现象及相关条件，可得出的初步结论是：（12）。
④实验序号4中，实心物块D在水中所处的状态称为“悬浮”。
假设某些实心物体在相应的液体中会处于该状态。
为验证该假设需添加实验器材，则对添加器材的要求是（13）。
图10CAB丁（a）（b）甲乙丙甲乙丙图1130. 小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好。
他先将滑片放置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从6.0伏逐渐变小、电流表的示数从0.30安逐渐变大。
经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验，且步骤正确。
闭合电键后，他观察电表的示数，跟前次电键闭合时相比，发现电流表的示数没有变化，而电压表的示数变为如图12（a ）所示情况。
接着继续移动变阻器的滑片分别至某两处（其中一处在中点附近某位置），并观察了上述两处时的电表示数，但在记录数据时仅将电流表示数记录在下表的实验序号2和3中，遗忘了如图12（b ）和（c ）所示电压表的示数。
① 实验所用滑动变阻器的最大阻值为 （14） 欧，实验所用电源的电压为 （15） 伏； ② 请根据相关信息，将下表填写完整。
（计算电阻时，精确到0.1欧） （16）物理量实验序号电压U x（伏）电流I x （安）电阻R x （欧）电阻R x 平均值（欧）12 0.48 30.56图12（a ） （b ） （c ）答案和评分参考16.01。
