中国财政经济出版社的宏观经济学作者多恩布什，费希尔，斯塔兹等，王志伟译建筑应用电工第三版樊伟梁赵连玺编中国建筑工业出版社第一篇电路基本知识第一章电与磁1.1电及其基本的物理量1.电荷与电场电荷：组成物质的无数带电微粒。
正电荷、负电荷、带电体电荷之间存在着相互作用力：同性电荷（或带电体）相互排斥，异性电荷（或带电体）相互吸引。
电场：带电体周围具有特殊性质的空间。
2.电位与电压电压：任何两带电体之间（或电场中某两个点之间）所具有的电位差。
用‘U’表示，单位：伏（特）、V。
3.电路与电源电流：电荷的流动（运动）。
用‘I’表示，单位：安（培）、A。
电流的正方向：正电荷移动的方向。
4.导体和电阻电阻：物体对电流的阻力。
用‘R’表示，单位：欧（姆）、Ω。
R=ρ·l/s,电阻率ρ单位：欧·毫米2/米。
5.电源和电动势电动势：电源内部分离电荷的势能、用来维持电位差的能力。
用‘E’表示，单位：伏（特）、V。
1.2电源的作用和组成电源——中间环节——负载信号源——中间环节——负载（传递和处理信号）1.3欧姆定律理想电压（恒电压）欧姆定律：电阻两端的电压与通过它的电流成正比。
I=E/(R0＋R)=u/R u=E－u电动势的正方向是从负极指向正极，及指向电位升高的方向，也就是电源内部驱动正电荷移动的方向。
而电源端电压u或负载端电压u的正方向，则是从正极性指向负极性，及指向电位降低的方向，也就是在外电路中，电场驱动正电荷移动的方向。
而电流的正方向，在电源内部有低电位流向高电位，在外电路由高电位流向高电位。
1.4电功率与电能电功率：一个用电设备在单位时间内所消耗的电能。
用‘P’表示，单位：瓦（特），W P=UI=I2R=U2/R电源产生的电功率：PE =EI=P＋P电能W=Pt1.5基尔霍夫定律第一定律——电流定律（用于节点）：在任一瞬间，对电路中任一节点，流入节点的支路之和必等于流出节点的支路电流之和。
水电实验知识点总结

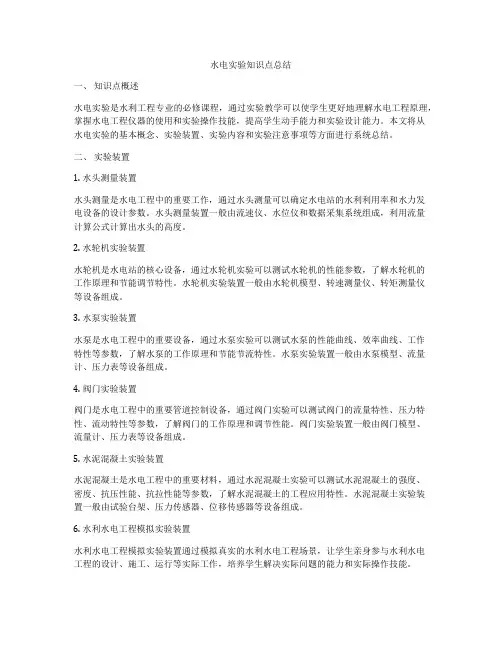

水电实验知识点总结一、知识点概述水电实验是水利工程专业的必修课程，通过实验教学可以使学生更好地理解水电工程原理，掌握水电工程仪器的使用和实验操作技能，提高学生动手能力和实验设计能力。
本文将从水电实验的基本概念、实验装置、实验内容和实验注意事项等方面进行系统总结。
二、实验装置1. 水头测量装置水头测量是水电工程中的重要工作，通过水头测量可以确定水电站的水利利用率和水力发电设备的设计参数。
水头测量装置一般由流速仪、水位仪和数据采集系统组成，利用流量计算公式计算出水头的高度。
2. 水轮机实验装置水轮机是水电站的核心设备，通过水轮机实验可以测试水轮机的性能参数，了解水轮机的工作原理和节能调节特性。
水轮机实验装置一般由水轮机模型、转速测量仪、转矩测量仪等设备组成。
3. 水泵实验装置水泵是水电工程中的重要设备，通过水泵实验可以测试水泵的性能曲线、效率曲线、工作特性等参数，了解水泵的工作原理和节能节流特性。
水泵实验装置一般由水泵模型、流量计、压力表等设备组成。
4. 阀门实验装置阀门是水电工程中的重要管道控制设备，通过阀门实验可以测试阀门的流量特性、压力特性、流动特性等参数，了解阀门的工作原理和调节性能。
阀门实验装置一般由阀门模型、流量计、压力表等设备组成。
5. 水泥混凝土实验装置水泥混凝土是水电工程中的重要材料，通过水泥混凝土实验可以测试水泥混凝土的强度、密度、抗压性能、抗拉性能等参数，了解水泥混凝土的工程应用特性。
水泥混凝土实验装置一般由试验台架、压力传感器、位移传感器等设备组成。
6. 水利水电工程模拟实验装置水利水电工程模拟实验装置通过模拟真实的水利水电工程场景，让学生亲身参与水利水电工程的设计、施工、运行等实际工作，培养学生解决实际问题的能力和实际操作技能。
三、实验内容1. 水头测量实验水头测量实验是水电工程实验课程的基础实验，主要通过实验测量水头高度和流量，计算水头曲线和功率曲线等参数，了解水电站的水头分布和水力发电设备的性能特点。
《建筑水电》课程标准

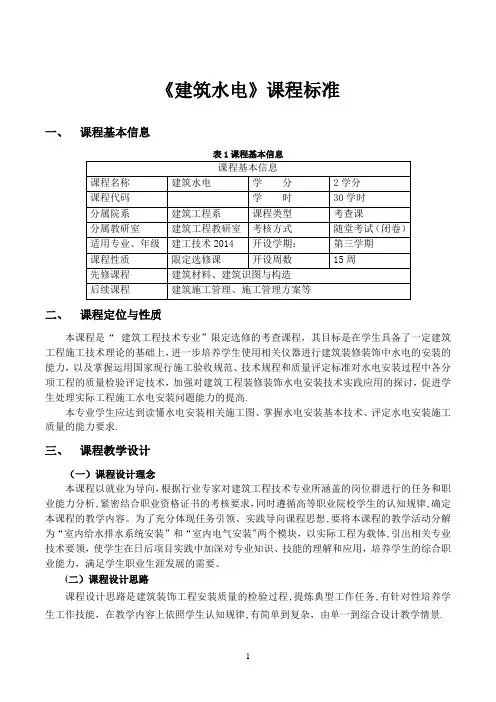

《建筑水电》课程标准一、课程基本信息表1课程基本信息二、课程定位与性质本课程是“建筑工程技术专业”限定选修的考查课程，其目标是在学生具备了一定建筑工程施工技术理论的基础上，进一步培养学生使用相关仪器进行建筑装修装饰中水电的安装的能力，以及掌握运用国家现行施工验收规范、技术规程和质量评定标准对水电安装过程中各分项工程的质量检验评定技术，加强对建筑工程装修装饰水电安装技术实践应用的探讨，促进学生处理实际工程施工水电安装问题能力的提高.本专业学生应达到读懂水电安装相关施工图、掌握水电安装基本技术、评定水电安装施工质量的能力要求.三、课程教学设计（一）课程设计理念本课程以就业为导向，根据行业专家对建筑工程技术专业所涵盖的岗位群进行的任务和职业能力分析,紧密结合职业资格证书的考核要求，同时遵循高等职业院校学生的认知规律,确定本课程的教学内容。
为了充分体现任务引领、实践导向课程思想,要将本课程的教学活动分解为“室内给水排水系统安装”和“室内电气安装"两个模块，以实际工程为载体,引出相关专业技术要领，使学生在日后项目实践中加深对专业知识、技能的理解和应用，培养学生的综合职业能力，满足学生职业生涯发展的需要。
(二）课程设计思路课程设计思路是建筑装饰工程安装质量的检验过程,提炼典型工作任务,有针对性培养学生工作技能，在教学内容上依照学生认知规律,有简单到复杂，由单一到综合设计教学情景.四、课程目标课程的教学目标是使学生具备相关专业专门人才所必须的建筑装饰水电安装技术和装饰施工管理的基本知识，能组织一般的建筑装饰工程的水电安装并能对施工质量进行检验评价，还要培养学生分析、解决问题的能力。
同时培养学生诚实、守信、善于沟通和合作的品质、吃苦耐劳和客观科学的职业精神，为发展职业能力奠定良好的基础。
（一）知识目标1、掌握建筑装修装饰中水电安装的基本程序；2、认知水电安装施工图的组成；3、掌握水电施工图的识读方法；4、掌握室内给水排水安装基本技术；5、掌握室内电气安装基本技术；6、掌握水电安装施工质量检验方法和技术;(二)能力目标1、具有识读建筑装修水电安装施工图的能力；2、能够从事建筑装饰施工企业中水电安装施工现场的相关工作，具有施工现场技术指导能力；3、掌握建筑装修水电安装基本施工方法和施工工艺以及工程质量检查验收的基本能力；4、能够正确选择常用建筑装饰工程施工机具的能力。
水电检测学习
防雷接地电阻检测
• 防雷接地电阻检测检测依据GB50303-2002 建筑电气工程质量施工验收规范及 GB50057-94建筑物防雷设计规范 • 现场检测方法：根据设计文件要求通过对 防雷引下线、接地装置测试点或者避雷带 进行接地电阻检测，一个防雷接地系统为 一个验收批，一个验收批检测不少于一个 点。
绝缘电阻检测
• 绝缘电阻检测依据按照GB50303-2002建 筑电气工程质量施工验收规范 • 现场检测方法：检测应从线路始端一直到 线路末端用仪表探针分别紧密接触各线路， 如果是单相回路，则测相零、相地、零地； 如果是三相回路，则测试A、B、C、N、E 所有线对间的绝缘电阻值。等于为不 合格，大于为合格
• 现场检测应该注意事项：检测必须在电气 电路敷设完毕，开关、插座、配电箱等低 压电气安装完毕，施工自检结束后进行。 检测所选用仪表电压等级应该符合图纸与 规范要求。检测时，被测回路应断电，电 气回路中的负载应去除。
管道水压试验
• 检测依据：GB50242-2002建筑给水排水及 采暖工程施工质量验收规范 • 检测目的：给水管道水压试验是对管道铺 设进行最后质量鉴定的手段，一般我们对 水压试验主要有两点要求一是它能正确反 映管道渗漏情况，二是试压不出问题，也 不能因为试压而使接口遭受损伤，反而影 响了工程质量
• 检测方法： • 1、阅读图纸，按照图纸要求，选择符合要 求的试验压力。 • 2、选择所要检测的管网系统。 • 3、将管网系统中所有端头堵住，留出进水 口，给所检测的管网注水，同时排出管网 内的空气。 • 4、按技术要求给管网加压。
• 检测结果判定与技术要求 • 室内给水管道的水压试验必须符合设计要求，当设 计未注明时，各种材质的给水管道系统的试验压力 均为工作压力的1.5倍，但不能小于0.6MPA • 金属及复合管给水管道系统在试验压力下观测10分 钟，严密性：应大于0.02MPA，然后降到工作压力 进行检查，应不渗不漏；塑料管给水系统应在试验 压力下稳压1小时，强度：不得超过0.05MPA，然后 在工作压力的1.15倍状态下稳压2小时，严密性：得 超过0.03MPA同时检查各连接处不得渗漏
建筑电工1
第一节 直流电路
• 一、基本概念
• 1、电路的组成——由电源、负载和中间环节构成
• 电源(source) ：可将其他形式的能量转换成电能、 向电路提供电能的装置。 • 负载(load) ：可将电能转换成其他形式的能量、 在电路中接收电能的设备。主要元件有电阻、电 容和电感。 • 中间环节：电源和负载之间不可缺少的连接、控 制和保护部件统称为中间环节，如导线(line) 、开 关、 ( switch)及各种继电器等。
• 学会一般的仪器使用，注意理论与实 际相结合
• 教学形式：
• 课堂上，多媒体授课 • 课后网上查寻
• 希望和要求： • 教师严谨治学 • 学生积极配合 • 建议踊跃发表 • 意见要求及时反馈
第一章
电工基础
本章内容
1.1 1.2 1.3 1.4 1.5
直流电路 单相正弦交流电路 三相交流电路 磁场和磁路 常用电工材料
2 1 1 1
3
பைடு நூலகம்
31／628
5. 电路的三种状态 （1） 开路状态 电路的开关打开或者电路的其中某个 地方因事故断开时，称为开路，也称断路； 分为正常开路和事故断路。如图所示，其 特点是： 电路中的电流 I=0； 负载消耗功率 P=0； 开路端的电压 U=E。
（2） 短路状态
短路的危害 及产生？
• 课程性质：技术基础课 • 服务对象：非电专业 • 课程特点： • 内容丰富 • 技术更新快 • 紧密联系实际 • 应用非常广泛
• 主要教学环节
• 课堂教学：
• 紧跟老师讲课思路，搞清基本概念， 注意解题方法和技巧，理论结合实际， 多观察，多接触生活。
• 习题：
• 独立完成作业，按时交作业
(建筑电气工程)电气专业培训教材
（建筑电气工程）电气专业培训教材第一篇电气专业基础知识1．什么叫一次系统主结线?对主结线有哪些要求?一次系统主结线是由发电厂和变电所内的各种电器设备如发电机、变压器、断路器、隔离开关、母线、电抗器和引出线等及其连线所组成的输送和分配电能连结系统．对主结线的要求有以下五点：(1)运行的可靠性．(2)运行、检修的灵活性．(3)运行操作的方便性．(4)运行的经济性．(5)主结线应具有扩建的可能性．2．什么叫一次设备?常用的一次设备有哪些?一次设备是直接用于电力生产和输配电能的设备，经由这些设备，电能从发电厂输送到各用户．常用的一次设备如下：(1)生产和变换电能的设备．如生产电能的发电机，变换电压用的变压器，发电厂中的辅助机械运转的电动机．(2)接通和断开电路的设备．如断路器、隔离开关、自动空气开关、接触器、闸刀开关等．(3)限制故障电流或过电压的设备．如限制故障电流的电抗器，限制过电压的避雷器，限制接地电流的消弧线圈等．3．什么叫二次设备?常用的二次设备有哪些?二次设备是对一次设备的工作进行监察、测量和操作控制及保护的辅助设备．常用的二次设备包括如下设备：(1)保护电器，用以反映故障，作用于开关电器的操作机构以切除各种故障或作用于信号．(2)测量和监察设备．用于监视和测量电路中的电流、电压和功率等参数．4．什么叫电力系统的静态稳定?电力系统运行的静态稳定性也称微变稳定性，它是指当正常运行的电力系统受到很小的扰动，将自动恢复到原来运行状态的能力．5．什么叫电力系统的动态稳定?电力系统运行的动态稳定性是指当正常运行的电力系统受到较大的扰动，它的功率平衡受到相当大的波动时，将过渡到一种新的运行状态或回到原来的运行状态，继续保持同步运行的能力．6．什么叫主保护?是指发生短路故障时，能满足系统稳定及设备安全和基本要求，首先动作于跳闸，有选择地切除被保护设备和全线路故障的保护．7．什么叫后备保护?是指主保护或断路器拒动时，用以切除故障的保护．8．什么叫辅助保护?是为补充主保护和后备保护的不足，而增设的简单保护．9．什么叫同步发电机的额定容量`额定电压`额定电流?额定容量是指该台发电机长期安全运行的最大输出功率．额定电压是该台发电机长期安全工作的最高电压．发电机的额定电压指的是线电压．额定电流是该台发电机正常连续运行时的最大工作电流．10．什么是电流的热效应?电流通过电阻时，电阻就会发热，将电能转换为热能，这种现象叫做电流的热效应．11．什么是正弦交流电的三要素?(1)最大值；(2)角频率；(3)初相位．12．什么叫感抗`容抗和阻抗?感抗：在具有电感的电路里，对交流电流所起的阻碍作用，叫感抗．通常用字母XL表示，单位名称为欧姆．容抗：在具有电容的电路里，对交流电流所起的阻碍作用，叫容抗．通常用字母XZ表示，单位名称为欧姆．阻抗：在具有电阻．电感和电容串联的电路里，对交流电流所起的总的阻碍作用，称为阻抗．通常用字母Z表示，单位名称为欧姆．13．什么叫趋表效应?当直流电流通过导线时，电流在导线截面上分布是均匀的，导线通过交流电流时，电流在导线截面上的分布不均匀，中心处电流密度小，而靠近表面电流密度大，这种交流电流通过导线时趋于导线表面的现象叫趋表效应，也叫集肤效应．14．交流电的有功功率、无功功率和视在功率的意义是什么?电流在电阻电路中，一个周期内所消耗的平均功率叫有功功率．储能元件线圈或电容器与电源之间的能量交换，时而大，时而小，为了衡量它们能量交换的大小，用瞬时功率的最大值来表示，也就是交换能量的最大速率，称作无功功率．在交流电路中，把电压和电流的有效值的乘积叫视在功率．15．什么叫串联谐振?什么叫并联谐振?在电阻、电感和电容的串联电路中，出现电路端电压和总电流同相位的现象叫串联谐振．在线圈和电容并联电路中，出现并联电路的端电压与总电流同相位的现象叫并联谐振．16．一台直流电动机运行时，端电压U=210V，电流I=5A，试求该电机输入的电功率?解：根据公式P=IU电动机输入功率为P=IU=5×210=1050(W)17．一单相电动机由220V的电源供电，电路中的电流为11A，cosΦ=0．83，试求该电动机的视在功率、有功功率、无功功率?解：根据公式S=UI，P=ScosΦ，Q=(S2--P2)1/2电动机的视在功率为S=UI=220×11=2420(VA)电动机的有功功率为P=ScosΦ=2420×0．83=2008．6(W)电动机的无功功率为Q=(S2-P2)1/2=(24202-2008．62)1/2=1319．8(Var)18．由桥式电路如图所示，已知R1=10KΩ，R2=1KΩ，调节电阻R3电阻为4．8KΩ时，检流计指示为零，电桥平衡，当E=4．5V时，试求R4电阻值是多少?解：根据电桥平衡条件：R1/R2=R3/R4R4=R2R3/R1=1×4．8/10=0．48(KΩ)19．如图所示，已知R1=5Ω，R2=10Ω，R3=8Ω，R4=6Ω，R5=3Ω，求图中的等效电阻是多少?解：根据电阻串、并联公式：R4与R5并联电阻为R4．5=R4R5/(R4+R5)=2(Ω)R4．5与R3串联电阻为R'=R3+R4．5=8+2=10(Ω)R'与R2并联电阻为Rcb=R'R2/(R'+R2)=5(Ω)电路等效电阻为R=R1+Rcb=5+5=10(Ω)20．已知某三相电动机，其相电压为220V，功率因数为0．8，输入功率为3KV，试求电动机线路上的电流?P解：根据三相功率公式P=3U相I相COS∮，则I=------------3U相COS∮当电动机三相绕组系采用星形接线时，线路上的电流为：P3000I线=I相=------------=-------------=5．7(A)3U相COS∮3×200×0．8当电动机三相绕组采用三角形接线时，线路上的电流为：P300I线=-----------=---------------=9．8(A)3U线COS∮3×220×0．821．某一用户的三相功率表指示100KW，电压表指示380V，电流表指示200A，求该用户的电路功率因数是多少?解：根据三相功率公式P=3U线I线COS∮该用户的电路功率因数为：P100×103COS∮=-----=-------------≈0．76．3U线I线3×380×20022．一台四对极异步电动机，接在工频(f=50HZ)电源上，已知转差率为2%，试求该电动机的转速?n1-n解：根据公式S=--------×100%n160ｆ60×50同步转速n1=-------=--------------=750(r/min)P4转差率为2%的电动机的转速为：n1s750×2%n=n1---------=750--------------=735(r/min)100%100%23．由电阻R=1欧，电容器C和电感L=2mH组成的串联谐振电路，接在电压为10V，角频率为2500rad/s的电源上，求电容器C为何值时，电路发生谐振?谐振电流是多少?解：根据电路谐振时XL=XC即ωL=1/ωC发生谐振时电容值为：C=1/ω2L=1/25002×2×10-3=8×10-5F根据串联电路谐振特点：谐振电流为I0=U/R=10/1=10（A）24．某照明电路中熔断器的熔断电流为5A，现将220V`1000W的用电负载接入电路，求保险熔丝是否会熔断?如果换成220V`1500W负载保险熔丝会怎样?解：根据公式：P=UI电路接入1000W负载时的电流为：I1=P1/U=1000/220≈4．55(A)4．55A小于熔丝电流5A，所以保险丝不会熔断．电路接入1500W负载时的电流为：I2=P2/U=1500/220≈6．82(A)I2电流大于熔丝电流5A，所以保险丝要熔断．25．一台三相电力变压器，其一次绕组的电压为6KV，二次绕组的电压为230V，求该台变压器的变比是多少?若一次绕组为1500匝，试求二次绕组为多少匝?解：根据变压器变比K=N1/N2=U1/U2=6×103/230=26变压器二次绕组的匝数为：N2=N1/K=1500/20=58(匝)26．单相变压器的一次电压为3000V，变比为15，求二次电压是多少?当二次侧电流为60A时，求一次电流是多少?解：根据变压器变比K=U1/U2=I2/I1二次侧电压为U2=U1/K=3000/15=200(V)一次侧电流为I=I2/K=60/15=4(A)27．电桥电路如图所示，已知E=2．2V，R1=10Ω，R2=30Ω，R3=60Ω，R4=4Ω，R5=22Ω，求电桥电路总电流是多少?解：将R1R2R3(或R4R5R6)组成的三角形，用△→Y等效变换公式，换成等效星形，其电阻为：R1．2=R1R2/(R1+R2+R3)=10×30/(10+30+60)=3(Ω)R1．3=R1R3/(R1+R2+R3)=10×60/(10+30+60)=6(Ω)R2．3=R2R3/(R1+R2+R3)=30×60/(10+30+60)=18(Ω)经串、并联其总电阻R总=11Ω总电流为I=E/R总=2．2/11=0．2(A)第二篇发电机1．什么叫有功?什么叫无功?在交流电能的发、输、用过程中，用于转换成非电、磁形式的那部分能量叫有功；用于电路内电、磁场交换的那部分能量叫无功．2．什么叫力率?力率的进相和迟相是怎么回事?交流电机的功率因数也叫力率．它等于有功功率与视在功率的比值．所谓力率的进相就是送出有功吸收无功的运行状态；力率的迟相就是既发有功又发无功的运行状态．3．调节有功的物理过程怎样?调节有功负荷时要注意什么?根据电机的功角特性来谈谈调节有功的过程，这时假定发电机的励磁电流不变．系统的电压也不变．(1)增负荷过程：当开大汽门时，发电机转子轴上的主力矩增大，此时由于电功率还没开始变，即阻力矩的大小没有变，故转子要加速，使转子和定子间的夹角就拉开一些，根据电机本身的功角特性，功角一增大，电机的输出功率就增大，也即多带负荷．转子会不会一个劲儿地加速呢?正常时是不会的．因为电机多带了负荷，阻力矩就增大，当阻力矩大到和主力矩平衡时，转子的转速就稳定下来，此时，发电机的出力便升到一个新的数值．(2)减负荷过程：当关小汽门时，发电机转子轴上的主力矩减小，于是转子减速，功角变小．当功角变小时，电磁功率减少，其相应的阻力矩也变小．当阻力矩减小到和新的主力矩一样大时，又达到新的平衡，此时电机便少带了负荷．调节有功负荷时要注意两点：(1)应使力率尽量保持在规程规定的范围内，不要大于迟相的0.95．因为力率高说明与该时有功相对应的励磁电流小，即发电机定、转子磁极间用以拉住的磁力线少，这就容易失去稳定，从功角特性来看，送出的有功增大，功角就会接近90度，这样也就容易失去稳定．(2)应注意调负荷时要缓慢，当机组提高出力后，一般其过载能力是要降低．4．发电机并列有几种方法?各有什么优缺点?发电机并列方法分两类：准同期法和自同期法．准同期法并列的优点：(1)合闸时发电机没有冲击电流；(2)对电力系统也没有什么影响．准同期并列的缺点：(1)如果因某种原因造成非同期并列时，则冲击电流很大，甚至比机端三相短路电流还大一倍；(2)当采用手动准同期并列时，并列操作的超前时间运行人员也不易掌握．自同期并列的优点：(1)操作方法比较简单，合闸过程的自动化也简单．(2)在事故状况下，合闸迅速．自同期并列的缺点：(1)有冲击电流，而且，对系统有影响；(2)在合闸的瞬间系统的电压降低．5．准同期并列有哪几个条件?不符合这些条件产生什么后果?1)电压相等．2)电压相位一致．3)频率相等．4)相序相同．电压不等：其后果是并列后，发电机和系统间有无功性质的环流出现．电压相位不一致：其后果是可能产生很大的冲击电流，使发电机烧毁，或使端部受到巨大电动力的作用而损坏．频率不等：其后果是将产生拍振电压和拍振电流，这个拍振电流的有功成分在发电机机轴上产生的力矩，将使发电机产生机械振动．当频率相差较大时，甚至使发电机并入后不能同步．6．什么叫非同期并列?非同期并列有什么危害?同步发电机在不符合准同期并列条件时与系统并列，我们就称之为非同期并列．非同期并列是发电厂的一种严重事故，它对有关设备如发电机及其与之相串联的变压器、开关等，破坏力极大．严重时，会将发电机绕组烧毁端部严重变形，即使当时没有立即将设备损坏，也可能造成严重的隐患．就整个电力系统来讲，如果一台大型机组发生非同期并列，则影响很大，有可能使这台发电机与系统间产生功率振荡，严重地扰乱整个系统的正常运行，甚至造成崩溃．7．端电压高了或低了对发电机本身有什么影响?电压高时对电机的影响：(1)有可能使转子绕组的温度升高到超出允许值；(2)定子铁芯温度升高；(3)定子的结构部件可能出现局部高温；(4)对定子绕组绝缘产生威胁．电压低时对电机的影响：(1)降低运行的稳定性，一个是并列运行的稳定性，一个是发电机电压调节的稳定性．(2)定子绕组温度可能升高．8．频率高了或低了对发电机本身有什么影响?频率高对发电机的影响：频率最高不应超过52．5HZ．即超出额定值的5%．频率增高，主要是受转动机械强度的限制．频率高，电机的转速高，而转速高，转子上的离心力就增大，这就易使转子的某些部件损坏．频率低对发电机的影响：(1)频率降低引起转子的转速降低，使两端风扇鼓进的风量降低，使发电机冷却条件变坏，各部分温度升高．(2)频率低，致使转子线圈的温度增加．否则就得降低出力．(3)频率低还可能引起汽机断叶片．(4)频率降低时，为了使端电压保持不变，就得增加磁通，这就容易使定子铁芯饱和，磁通逸出，使机座的某些结构部件产生局部高温，有的部位甚至冒火星．(5)频率低时，厂用电动机的转速降低，致使出力下降．也对用户用电的安全，产品质量，效率等都有不良的影响．(6)频率低，电压也低，这是因为感应电势的大小与转速有关的缘故．同时发电机的转速低还使同轴励磁机的出力减少，影响无功的输出，9．发电机进相运行时，运行人员应注意什么?从理论上讲，发电机是可以进相运行的．所谓进相，即功率因数是超前的，发电机的电流超前于端电压，此时，发电机仍向系统送有功功率，但吸收无功功率，励磁电流较小，发电机处于低励磁情况下运行．发电机进相运行时，我们要注意两个问题：(1)静态稳定性降低；(2)端部漏磁引起定子端部温度升高．10．发电机允许变为电动机吗?任何一种电机都是可逆的，就是说既可当做发电机运行，也可当做电动机运行，所以就发电机本身而言，变为电动机运行是完全允许的．不过这时要考虑原动机的情况，因为发电机变成电动机时，也就是说要关闭汽门，而有些汽机是不允许无蒸汽运行的．11．三相电流不对称对发电机有什么影响？三相电流不对称对发电机有以下主要影响：(1)使转子表面发热；(2)使转子产生振动．12．发电机失磁后的状态怎样？有何不良影响？同步发电机失磁之后，就进入了异步运行状态，这时便相当于异步发电机．发电机的失磁将产生的不良影响分为两方面来谈：(1)对发电机本身的不良影响：a．发电机失步，将在转子的阻尼系统、转子铁芯的表面、转子绕组中产生差频电流，引起附加温升，可能危及转子的安全．b．发电机失步，在定子绕组中将出现脉冲的电流，或称为差拍电流，这将产生交变的机械力矩，可能影响发电机的安全．(2)对电力系统的不良影响：a．发电机未失磁时，要向系统输出无功，失磁后，将从系统吸收无功，因而使系统出现无功差额．这一无功差额，将引起失磁发电机附近的电力系统电压下降．b．由于上述无功差额的存在，若要力图补偿，必造成其它发电机过电流．失磁电机的容量与系统的容量相比，其容量越大，这种过电流就越严重．c．由于上述的过电流，就有可能引起系统中其它发电机或其它元件被切除，从而导致系统瓦解，造成大面积停电．13．600MW发电机中性点采用何种方式接地?有什么优缺点?600MW发电机中性点采用高电阻接地的方式．为减小阻值，中性点通过一台单相变压器接地，电阻接在该单相变压器的二次侧．600MW发电机中性点经高电阻接地的优点：(1)限制过电压不超过2．6倍额定相电压；(2)限制接地故障电流不超过10--15A；(3)为定子接地保护提供电源，便于检测；缺点：制造困难，散热困难，占地面积大．绝缘水平要求高．14．说出600MW发电机无刷励磁系统的原理及优缺点?永磁机定子产生的高频400HZ电源经两组全控整流桥供给主励磁机定子励磁绕组，主励磁机电枢输出的中频200HZ电源供给旋转整流器，整流器的直流输出构成发电机的励磁电源，通过转子中心孔，导电杆馈送至发电机的励磁绕组．发电机无刷励磁系统的优点：(1)取消了大电流集电环及碳刷装置，防止常规换向器上火花的产生．(2)结构紧凑．(3)减少运行维护量．发电机无刷励磁系统的缺点：这种励磁控制系统中包括了励磁机的时滞，为了提高其快速性，在励磁调节器回路中加入了发电机转子电压的硬负反馈，减少了时间常数，但增加了付励磁机容量和电压值．15．什么叫励磁系统电压反应时间?什么叫高起始响应励磁系统?系统强励时达到顶值电压与额定励磁电压之差的95%所需的时间称为励磁系统电压反应时间．强励动作时，励磁电压能够在0．1秒或更短的时间内达到顶值电压与额定励磁电压之差的95%的励磁系统称为高起始响应励磁系统．16．发电机的振荡和失步是怎么回事?怎样从表计的指示情况来判断哪台发电机失步?振荡和失步时运行人员怎么办?同步发电机正常运行时，转子的转速和定子磁场的同步转速处于同步状态．当负荷突然变化时，由于转子惯性作用，转子位移不能立刻稳定在新的数值，而要引起若干次在新的稳定值左右的摆动，这种现象就是同步发电机的振荡．当发生振荡的机组的转速不再和定子磁场的同步转速一致时，造成发电机与电力系统非同期运行，这种现象就是同步发电机的失步．从表计的指示上来看振荡或失步有以下现象：(1)定子电流表的指针剧烈摆动，电流有可能超过正常值；(2)发电机电压表和其它母线电压表的指针剧烈摆动，且经常是降低；(3)有功电力表的指针在全刻度摆动；(4)转子电流表的指针在正常值附近摆动．在事故情况下往往是并列运行着的各台电机的表计都在摆动，这可以从以下几方面来区别：(1)由于本厂发生事故引起的失步，总可以从本厂的操作原因或故障地点来判定哪一台有关机组可能失步；(2)一般来说，失步电机的表计摆动幅度比别的电机厉害；(3)失步电机有功电力表的摆动是全刻度的，甚至撞到两边的针档，而其它机组则在正常负荷值左右摆动，而且当失步电机的有功电力表的表针摆向零或负时，其它电机的表针则摆向正的指示值大的一侧，即两者摆向正好相反．若发生趋向稳定的振荡，即愈振荡愈小，则不需要操作什么，振荡几下就过去了，只要做好处理事故的思想准备就行．若造成失步时，则要尽快创造恢复同期的条件．一般可采取下列措施：(1)增加发电机的励磁．(2)若是一台电机失步，可适当减轻它的有功出力；(3)按上述方法进行处理，经1--2分钟后仍未进入同步状态时，则可将失步电机与系统解列．17．发电机励磁系统振荡是怎么回事?并说出电力稳定器PSS的原理和作用．励磁系统振荡由于励磁系统有较大的电磁惯性．调节器引起的负阻尼在一定情况下(高负荷水平，弱联系)就会对电力系统的动态稳定产生不利影响．就会引起小幅度的，低频的振荡．PSS的原理如下：PSS的信号源是由装于机组轴上的磁阻变换器提供的转速信号，磁阻变换器能产生比例于轴转速的电压信号，对应于额定转速该电压信号为3000HZ．20V(有效值)当发电机转速发生变化时，该输出信号的频率也发生变化．此信号经转速检测器和频率变换器后转变为一正比于转速偏差的稳定的直流电压信号，滤波器将机组转速扭振频率干扰信号滤除，超前、滞后网络后用以补偿励磁控制系统的惯性时滞，使稳定器获得合适的相位整形回路用以消除信号中稳定的转速误差以及前述各回路中偏差的影响，最后稳定信号经限制器送到交流调节器中的电压偏差检测器，此稳定信号的极性在转速高于额定转速时，增加发电机励磁．作用：改善电力系统阻尼特性，通过电压调节器向系统提供正阻尼，以提高系统的动态稳定性．18．定子绕组单相接地对发电机有危险吗?怎样监视单相接地?定子绕组单相接地时，故障点有电流流过，就可能产生电弧．若电弧是持续的，就可能将铁芯烧坏，严重时会把铁芯烧出一个大缺口．单相接地的监视，一般采用接在电压互感器开口三角侧的电压表或动作于信号的电压继电器来实现，也可用切换发电机的定子电压表来发现．19．发电机转子发生一点接地可以继续运行吗?转子绕组发生一点接地，即转子绕组的某点从电的方面来看与转子铁芯相通，此时由于电流构不成回路，所以按理也应能继续运行．但转子一点接地运行不能认为是正常的，因它有可能发展为两点接地故障．两点接地时部分线匝被短路，因电阻降低，所以转子电流会增大，其后果是转子绕组强烈发热，有可能被烧毁，而且电机产生强烈的振动．20．短路对发电机和系统有什么危害?短路对发电机的危害：(1)定子绕组的端部受到很大的电磁力的作用，有可能使线棒的外层绝缘破裂；(2)转子轴受很大的电磁力矩的作用；(3)引起定子绕组和转子绕组发热；短路对电力系统的影响：(1)可能引起电气设备的损坏．(2)可能因电压低而破坏系统的稳定运行．21．发电机大轴上的接地电刷是干什么用的?发电机大轴接地电刷具有如下三种用途：(1)消除大轴对地的静电电压；(2)供转子接地保护装置用；(3)供测量转子线圈正、负极对地电压用．22．发电机运行中应检查哪些项目?发电机在运行过程中应定期进行检查，以便及时发现问题，解决问题，保证安全运行．发电机定期检查的项目有：(1)定子线圈、铁芯、转子线圈、硅整流器和发电机各部温度应正常，两侧入口风温差不超过3℃；(2)发电机、励磁机无异常振动、音响、气味；(3)氢压、密封油压、水温、水压应正常，发电机内应无油；(4)引出室、油开关室、励磁开关和引出线设备清洁完整，接头无放电和过热现象；(5)发电机内有无流胶、渗水等现象；(6)氢气冷却器是否漏水，放空气门能否排气排水；(7)电刷清洁完整无冒火；对有硅整流器的机组还应检查：(1)硅整流器元件故障指示灯应不亮；(2)硅整流器各部应无过热现象；(3)整流柜风机运行正常；(4)电容器应无漏油现象；(5)整流装置各表计不应超过额定数值，指示信号应正常；(6)整流元件监视温度为85℃：对装有调节器及感应调压器的机组还应检查：(1)调节器各元件无异常、无过热、无焦味、各表计指示正常；(2)正常运行中调节器柜内，各电位器均应在规定位置，不准随意改动；(3)感应调压器运行声音正常，无振动和过热现象；(4)感应调压器各表计指示正常．23，发电机启动操作中有哪些注意事项?(1)在升压过程中及升压至额定值后，应检查发电机及励磁机的工作状态，如有无振动，电刷接触是否良好，出口风温是否正常等；(2)三相定子电流均应等于零；(3)三相定子电压应平衡；(4)核对空载特性．24．发电机大修时对定子绕组做交流耐压，直流耐压和感应耐压试验都起什么作用?(1)交流耐压试验的目的是为了检查定子绕组的主绝缘是否存在局部缺陷，检查其绝缘水平，确定发电机能否投入运行．(2)直流耐压试验是能确定绝缘的耐电强度；(3)感应耐压试验是专门考核定子绕组的匝间，相间绝缘的耐电强度的．25．发电机大修时测量发电机定子和转子绕组的直流电阻是为了什么?而测量转子绕组的交流阻抗又是为了什么?测发电机定子绕组和转子绕组的直流电阻的目的是为了检查线圈内部、端部、引线处的焊接质量以及连接点的接触情况，实际上是检查这些接头的接触电阻有否变化．若接触电阻变大，则说明接触不良．测转子绕组交流阻抗的目的是为了检查转子绕组有没有匝间短路．26．发电机的无载特性试验和短路特性试验各起什么作用？试验时应注意什么?无载特性试验用途：(1)将历次无载特性比较时可判断转子绕组有无匝间短路；(2)将历次无载特性比较时也可判断定子铁芯有无局部硅钢片短路现象；(3)计算发电机的电压变化率，未饱和的同步电抗；(4)分析电压变动时发电机的运行情况；(5)整定励磁机磁场电阻．短路特性试验用途：(1)利用短路特性也可判断发电机转子绕组有无匝间短路；(2)计算发电机的主要参数同步电抗Xd，短路比；(3)进行电压调整器的整定计算．试验时应注意：只能向一个方向调整，不能反复调整．27．发电机强行励磁起什么作用?强励动作后应注意什么?强励有以下几方面的作用：。
建筑水电检测教材电理论
建筑水电检测教材电理论公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]广西建设工程质量检测人员岗前培训教材建筑物附属设备安装工程检测（理论部分）广西建设工程质量安全监督总站二〇一五年四月目录第一章建筑给水、排水工程检测 (1)第二章建筑电气工程（绝缘电阻、接地电阻）检测 (8)第二章建筑电气工程（绝缘电阻、接地电阻）检测建筑物附属设备安装工程检测中电气工程检测内容包括1kV以下低压线路、电气设备（电动机、灯具、开关、插座等）和防雷接地系统检测。
本章主要讲低压线路绝缘电阻检测和防雷接地电阻检测。
第一节绝缘电阻检测建筑电气火灾时有发生，其中很大一部分是由于安装问题导致漏电发热造成的。
为保证建筑电气的安装工程质量，特进行绝缘电阻检测。
本检测适用于一般工业与民用建筑中1KV以下配电装置和低压线路的绝缘电阻检测。
一、基本概念1、绝缘电阻定义(详参操作教材P7)2、低压的定义额定电压交流1KV及以下、直流15KV及以下的称为低压电器设备、器具和材料。
3、绝缘电阻检测的目的(详参操作教材P7)4、绝缘电阻检测的类型(详参操作教材P7)二、检测依据(一)检测依据1、《建筑电气工程质量验收规范》GB50303-2002；2、设计文件。
（二）应掌握的相关规范1、GB50303-2002《建筑电气工程质量施工验收规范》中电线、电缆穿管和线槽敷线的主控项目：•三相或单相的交流单芯电缆，不得单独穿于钢导管内。
•不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一导管内，且管内电线不得有接头。
2、一般项目：•电线电缆穿管前，应清除管内杂物和积水，管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。
•当采用多项供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用A相--黄色，B相--绿色，C相--红色。
建筑水电检测教材(电理论)
广西建设工程质量检测人员岗前培训教材建筑物附属设备安装工程检测（理论部分）广西建设工程质量安全监督总站二〇一五年四月目录第一章建筑给水、排水工程检测 .. 错误!未定义书签。
第二章建筑电气工程（绝缘电阻、接地电阻）检测 .. 8第二章建筑电气工程（绝缘电阻、接地电阻）检测建筑物附属设备安装工程检测中电气工程检测内容包括1kV以下低压线路、电气设备（电动机、灯具、开关、插座等)和防雷接地系统检测.本章主要讲低压线路绝缘电阻检测和防雷接地电阻检测.第一节绝缘电阻检测建筑电气火灾时有发生,其中很大一部分是由于安装问题导致漏电发热造成的。
为保证建筑电气的安装工程质量，特进行绝缘电阻检测。
本检测适用于一般工业与民用建筑中1KV以下配电装置和低压线路的绝缘电阻检测。
一、基本概念1、绝缘电阻定义（详参操作教材P7)2、低压的定义额定电压交流1KV及以下、直流15KV及以下的称为低压电器设备、器具和材料.3、绝缘电阻检测的目的（详参操作教材P7）4、绝缘电阻检测的类型(详参操作教材P7)二、检测依据(一)检测依据1、《建筑电气工程质量验收规范》GB50303-2002；2、设计文件.（二)应掌握的相关规范1、GB50303-2002《建筑电气工程质量施工验收规范》中电线、电缆穿管和线槽敷线的主控项目：•三相或单相的交流单芯电缆，不得单独穿于钢导管内.•不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一导管内，且管内电线不得有接头。
2、一般项目：•电线电缆穿管前，应清除管内杂物和积水，管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。
•当采用多项供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线(PE线）应是黄绿相间色,零线用淡蓝色;相线用A相--黄色，B相-—绿色，C相—-红色。
3、普通灯具的绝缘电阻值不小于2MΩ。
4、开关、插座绝缘电阻值不小于5MΩ.5、封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ。
建筑电气工程基本知识讲义(131页)
架空线路的施工
架空线路的施工按如下程序进行：
测量定位
竖立电杆
安装横担
架设导线
安装拉线
（1）测量定位。根据施工图，通过测量，确定电杆的位置，并在杆位上 打定位桩。
（2）竖立电杆。按照定位桩位置，首先挖坑，做防沉底基，然后立杆，最 后回填土。立杆时，通常借助起重机，电工配合，协调工作。
0800000008888888
断路器型号含义
熔断器俗称保险，其结构简单，安装方便，常 在低压电路中作短路和过载保护。常用的低压断 路器有瓷插式、螺旋式、无填料管式、有填料管 式、快速式熔断器等。
RL1系列螺旋式熔断器
RT18系列熔断 器
熔断器型号含义
熔体额定电流（A） 熔断器额定电流（A） 设计序号
结构特征：C-瓷插式；M-无填料管式； S-快速式；L-螺旋式；T-有填料管式
产品名称：R-熔断器
4）低压配电柜
低压配电柜是由低压一次设备为主，配合二 次设备（如接触器、继电器、按钮开关、信号指 示灯、测量仪表等），以一定方式组合成一个或 一组柜体的电气成套设备。
GG D 低压 固定 式配 电柜
6～10KV的降压变电所。用电设备容量在 250KW及以下或需用变压器容量在160KVA及 以下时，不必单独设置变压器，可以用 220/380V低压供电。 380/220v
6~10kv
中型民用建筑的供电，电源进线一般为6～10KV， 经高压配电所，将高压配线连至各建筑物变电所， 降为220/380V。
二、电力负荷等级
根据供电可靠性及中断供电所造成的损失或影响 的程度，用电负荷分为一级负荷、二级负荷及三级 负荷。
工程类建筑电工基础理论
添加标题
添加标题
添加标题
添加标题
确保安全：遵循国家相关电气安 全规范，采取必要的安全措施， 确保人员和设备的安全。
可维护性：设计时考虑系统的可 维护性，方便日后的维护和管理。
建筑电气系统的组成与功能
电源供电系统：提供电力能源，保障建筑物内设备正常运行 配电系统：将电能分配给建筑物内的各个用电设备 照明系统：提供室内外照明，满足人们日常需求 防雷系统：保护建筑物免受雷电危害 弱电系统：包括通信、电视、广播等系统，提供信息传输服务
控制电路的基本元件
开关：用于控制电路的通断，是 控制电路中最基本的元件之一。
接触器：用于控制电动机等负载 的启动和停止，具有高电流承载 能力。
添加标题
添加标题
添加标题
添加标题
熔断器：当电路中电流过大时， 熔断器会熔断，从而保护电路不 受损坏。
断路器：具有过载保护和短路保 护功能，可自动断开电路。
控制电路的工作原理
防雷与接地设计： 根据建筑物所在 地的雷电环境和 地质条件，设计 合理的防雷与接 地系统，确保建 筑物的安全性和 人员的生命财产 安全。
建筑电气设计中的节能措施与绿色建筑电气
节能措施：采用高效节能电器设备、合理设计供配电系统、优化照明设计等。 绿色建筑电气：利用可再生能源、降低能源消耗、提高能源利用效率、减少对环境的影响。 遵循国家相关法律法规和标准规范，确保电气安全和节能效果。 结合工程实际情况，综合考虑各种因素，制定切实可行的节能措施和绿色建筑电气方案。
验收流程：按照相关规定和程序， 进行验收前的准备工作、初步验收、 正式验收等步骤。
常见问题及处理：针对电气施工中 常见的问题，如电线连接不良、设 备安装不规范等，提出相应的处理 措施和解决方案。
建筑工程电气教材整理
一、电线电缆（一）电线电缆的概念、定义及分类1、电线电缆的定义电线电缆是指用以传输电能、信息和实现电磁转换的线材产品。
广义的电线电缆亦简称为电缆，狭义的电缆是指绝缘电缆。
它由下列部分组成的集合体：一根或多根绝缘线芯，以及它们各自可能具有的包覆层，缆芯保护层及外护层，电缆亦可有附加的无绝缘的导体。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆。
导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
2、电线电缆的分类（1）电力系统用的电缆（2）信息传输系统用的电缆（3）机械设备、仪器仪表系统用的电缆（二）电线电缆的性能参数1、电性能：导电性能、绝缘性能、传输特性：指高频传输特性、抗干扰特性、屏蔽特性。
2、机械物理性能：指抗拉强度、断裂伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。
3、热性能：指产品的耐温等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形性和耐热冲击能力、材料的热膨胀性以及浸渍或涂层材料的滴落性能等。
4、耐腐蚀和耐气候性：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、盐雾、耐光、耐寒、防霉以及防潮性能等。
5、老化性能：指在机械应力、电应力、热应力以及其他各种外加因素的作用下，或外界气候条件作用下，产品及其组成材料保持其原有性能的能力。
6、其他性能：包括部分材料的特性（如金属材料的硬度、蠕变，高分子材料的相容性）以及产品的某些特殊使用特性（如不延燃性、耐原子辐射、防虫咬、延时传输、以及能量阻尼等）。
（三）额定电压450/750V及以下聚氯乙烯绝缘电缆的检测内容1、执行标准①产品标准：GB/T 5023.3～5023.7—2008②方法标准：GB/T 5023.2—2008、GB/T 3956—2008、GB/T 3048—2007、GB/T 2951.11—2008、GB/T18380.12-20082、检测项目标志、绝缘厚度测量、外形尺寸测量、导体结构检查、电压试验、绝缘电阻测量、导体电阻测量、不延燃试验。
第一章 建筑电气基础知识 建筑照明技术建筑电气教学课件
电流与电压的数值关系 由数学分析可知电流I电压U、角 频率ω、电容 C的关系为
I UcC
或
I
Uc Uc 1 Xc C
Xc称为容抗，它与电流成反比，单位也为Ω。式(1—20) 既为纯电容电路的欧姆定律。在工频时，容抗为
(2)电流与电压的数值关系 由数学分析可知，
2 2 U UR UL 2 IZ IR IX L I R2 X L 2 2
式中 ——阻抗(Ω)。 式(1—23)是电阻、电感串联电路的欧姆定律表示式， 表明电流的大小与电压成正比，与阻抗成反比。 (3)功率关系 1)瞬时功率 瞬时功率p = ui，即将各瞬时的电流和电压相 乘而得到的瞬时功率。由图1—11b瞬时功率曲线可知，其功 率有正负之分，“正”表明负载电阻消耗电能及电感线圈从 电源吸取电能变为磁场能，“负”表明负载将磁场能返还给 电源。而且，各周期中正负不相等，正大负小，故瞬时功率 平均值不为零。
建筑电气技术
第一章 建筑电气基础知识 第一节 电路的组成 一、电路的作用及其组成
电路由电源、中间环节和负载组成。中间环节指导 线、各种控制设备、保护设备、电缆等；电源指发电机或 变压器等；负载指各种用电设备。所以，电路是由一些元 件和设备组合起来为了完成某种功能的整体。 在电力及一般用电系统中，电路起着传输、分配和 转换电能的作用。发电厂的发电机组把水的位能、煤的热 能、原子的核能等转换成电能，经过升压后用高压输电线 路把电能送到用电地区，再把电压降下来，供用户负载使 用。
二、正弦交流电的表示方法 正弦交流电的表示方法有三角函数表示法、正弦曲线 表示法、极坐标表示法和相量表示法等。相量表示法的 特点是便于分析问题，所以本节只介绍定性分析用的相 量表示法。因交流电的大小需要有一个确定的数来表示 才方便，因此提出有效值的概念。
建筑水电检测培训教材ppt课件
当采用多项供电时，同一建筑物、构筑 物的电线绝缘层颜色选择应一致，即保 护地线（PE线）应是黄绿相间色，零线 用淡蓝色；相线用A相--黄色，B相--绿色， C相--红色。
2、检测依据
GB50303-2002《建筑电气工程质量施工 验收规范》
（18电缆头制作、接线和线路绝缘测试 的主控项目18.1.2低压电线和电缆，线间 和线对地间的绝缘电阻值必须大于 0.5MΩ。）
3、现场检测取样方法与仪表介绍
*工程项目竣工交付前，必须在建筑物的 低压电线和电缆线路中进行电气线路绝 缘电阻检测。
检测应从线路始端一直到线路末端，其 中应包括照明开关、插座等低压电器。
*一个单位工程为一个验收批。抽检比例： 多层建筑按其总回路的10%抽测，高层、 小高层按其总回路的5%抽测。（为使其 直观，便于分辨，其中住宅楼不以回路 而以户为单位抽测）
电气线路绝缘电阻检测包括单相回路和 三相回路，其中单相回路检测线路中相零（L-N）、相-地（L-E）、零-地（NE）；三相回路检测线路中相-相（A-B、 A-C、B-C）、相-零（A-N、B-N、C-N）、 相-地（A-E、B-E、C-E）、零-地（NE）。
防雷接地与防雷接地电阻：
所有的防雷措施归根结底都要涉及到防 雷接地、接地装置与接地电阻。
防雷接地，指过电压保护装置或设备的 金属结构的接地。如避雷器的接地、避 雷针构架的接地等，也称过电压保护接 地。
接地装置由接地体、接地线和接地母排 组成。
接地电阻，指电流通过接地装置流向大 地受到的阻碍作用。在数值上，接地电 阻是电气设备的接地体对接地体无穷远 处的电压与接地电流之比。
建筑电工实用教程资料
建筑电工实用教程第一章建筑工程项目施工用电的设备与电缆建筑工程项目施工用电的设备型号的选取与计算第一节建筑工程项目施工用电的电缆型号的选取与计算第二节建筑工程项目工程施工用电的设备与电缆安装第三节建筑工程项目通用电路的设施及安装（简要）第二章本章内容由具备设计资质的设计院设计，现场工程师只要了解其性质、作用、如何保养与维护等方面的知识。
供气第三章供水、建筑工程项目专用电路的设施及安装（电梯、自备系统）本章内容由具备设计资质的设计院设计，是在供电局大面积停电后，供水、供气所需用电的自备发电系统），建筑工程或生活小区内电梯、现场工程师只要了解其性质、作用、如何保养与维护等方面的知识。
第四章建筑工程项目室外或生活小区内路灯照明的设施与安装本章内容由具备设计资质的设计院设计，室外照明的设施类别，高、中、低电杆，灯具及电缆线的安装埋置，控制室的建设。
第五章建筑工程项目室外或生活小区内安全防护系统本章内容由具备设计资质的设计院设计，属于弱电系统，含电动大门、汽车进出自动杠杆、电视、电话、宽带、监控录像、控制中心室等内容，现场工程师只要了解其性质、作用、如何保养与维护等方面的知识。
督导老师：张端丹提供於2014-10-21楮俊老师：你好！这是我按实际工程项目所需的五大用电系统制定的教材提纲，希望你在你目前已选用的教材与参考书中选取有关的章节，进行备课，并在备课过程中，收集积累并加以丰富，等有一定教材雏形后，我再与你一起修订、校对，并写出前言等来源：建筑人工程造价服务网工程设计是基本建设的龙头，设计文件是工程建设的主要依据，设计质量是决定工程质量的首要环节。
对工程质量实施三控的关键在于设计质量控制，电气工程也不例外。
本文总结了高层建筑电气设计要点。
一、常见问题1、电力负荷是供电设计的依据参数。
计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。
高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广西建设工程质量检测人员岗前培训教材建筑物附属设备安装工程检测(理论部分)广西建设工程质量安全监督总站二〇一五年四月目录第一章建筑给水、排水工程检测 .. 错误!未定义书签。
第二章建筑电气工程(绝缘电阻、接地电阻)检测 (8)第二章建筑电气工程(绝缘电阻、接地电阻)检测建筑物附属设备安装工程检测中电气工程检测内容包括1kV以下低压线路、电气设备(电动机、灯具、开关、插座等)与防雷接地系统检测。
本章主要讲低压线路绝缘电阻检测与防雷接地电阻检测。
第一节绝缘电阻检测建筑电气火灾时有发生,其中很大一部分就是由于安装问题导致漏电发热造成的。
为保证建筑电气的安装工程质量,特进行绝缘电阻检测。
本检测适用于一般工业与民用建筑中1KV以下配电装置与低压线路的绝缘电阻检测。
一、基本概念1、绝缘电阻定义(详参操作教材P7)2、低压的定义额定电压交流1KV及以下、直流15KV及以下的称为低压电器设备、器具与材料。
3、绝缘电阻检测的目的(详参操作教材P7)4、绝缘电阻检测的类型(详参操作教材P7)二、检测依据(一)检测依据1、《建筑电气工程质量验收规范》GB50303-2002;2、设计文件。
(二)应掌握的相关规范1、GB50303-2002《建筑电气工程质量施工验收规范》中电线、电缆穿管与线槽敷线的主控项目:•三相或单相的交流单芯电缆,不得单独穿于钢导管内。
•不同回路、不同电压等级与交流与直流的电线,不应穿于同一导管内;同一交流回路的电线应穿于同一导管内,且管内电线不得有接头。
2、一般项目:•电线电缆穿管前,应清除管内杂物与积水,管口应有保护措施,不进入接线盒(箱)的垂直管口穿入电线、电缆后,管口应密封。
•当采用多项供电时,同一建筑物、构筑物的电线绝缘层颜色选择应一致,即保护地线(PE线)应就是黄绿相间色,零线用淡蓝色;相线用A相--黄色,B相--绿色,C相--红色。
3、普通灯具的绝缘电阻值不小于2MΩ。
4、开关、插座绝缘电阻值不小于5MΩ。
5、封闭、插接式母线每段母线组对接续前,绝缘电阻测试合格,绝缘电阻值大于20MΩ。
6、低压电线与电缆,线间与线对地间的绝缘电阻值必须大于 0、5MΩ。
7、成套配电柜、控制柜(屏台)动力、照明配电箱(线间、线对地)绝缘电阻值,馈电线路必须大于0、5MΩ;二次回路必须大于1MΩ。
8、电动机、电加热器、电动执行机构绝缘电阻值应大于 0、5MΩ。
9、柴油发电机组至低压配电柜馈电线路(相间、相对地)电阻值应大于 0、5MΩ。
10、建筑物景观照明灯具与庭院灯具,每套灯具的导电部分对地绝缘电阻值大于2MΩ。
三、现场检测取样方法工程项目竣工交付前,必须在建筑物的低压电线与电缆线路中进行电气线路绝缘电阻检测。
检测应从线路始端一直到线路末端,其中应包括照明开关、插座等低压电器。
一个单位工程为一个验收批。
抽检比例:多层建筑按其总回路的10%抽测,高层、小高层按其总回路的5%抽测。
(为使其直观,便于分辨,其中住宅楼不以回路而以户为单位抽测) 四、检测方法及结果判定(详参操作教材P8～P12)测量绝缘电阻时,在无特殊要求的情况下,应采用绝缘电阻测试表(兆欧表)进行测量,其电压等级应按下列规定执行:100V以下的电气设备或回路采用250V兆欧表;500V～1000V的电气设备或回路采用500V兆欧表;3000V～500V的电气设备或回路采用1000V兆欧表。
兆欧表有机械式与数字式两种。
应检查仪表计量鉴定就是否有效。
第二节防雷接地电阻检测建筑防雷对建筑物的安全来说就是致关重要的,为保证建筑物防雷系统的质量,特开展防雷接地检测。
本检测适用于一般工业与民用建筑防雷接地系统的接地电阻检测。
一、基本概念1、接地电阻定义(详参操作教材P7)2、接地种类(详参操作教材P8)本检测项目主要检测防雷接地装置的接地电阻值。
3、建筑物的防雷等级与防雷措施根据建筑物的重要性、使用性质、影响后果等将建筑划分为第一类、第二类、第三类防雷建筑物,第一类防雷建筑物的防护等级最高。
常见的雷电作用可分为三类:直击雷、感应雷、雷电波侵入。
从防雷要求来说,建筑物应有防直击雷、感应雷与防雷电波侵入的措施。
防止直接雷击的主要措施:设法引导雷击时雷电流按预先安排好的通道泻入大地,从而避免雷云向被保护的建筑物放电。
防止雷电感应的主要措施:建筑物内部所有金属部件以及突出建筑物的所有金属部件均应通过接地装置与大地做可靠连接。
防止雷电波侵入的主要措施:低压线路宜全线或不小于50m的一段用金属铠装电缆直接埋地引入建筑物,并将电缆外皮接地;在架空线路与电缆连接处或架空线入户端应装避雷器或保护间隙,并应与绝缘子铁脚连在一起接到防雷接地装置上。
一、二类民用建筑物应有防止这三种雷电波侵入的措施与保护,三类民用建筑物主要应有防直击雷与防雷电波侵入的措施。
4、防雷装置防雷装置就是用以对某一空间进行雷电效应防护的整套装置,它由外部防雷装置、内部防雷装置两部分组成。
在特定情况下,防雷装置可以仅包括外部防雷装置或内部防雷装置。
外部防雷装置由接闪器、引下线与接地装置组成,主要用于防护直接雷击的防雷装置。
除外部防雷装雷外,所有其她附加设施均为内部防雷装雷,主要用于减小与防护雷电流在需要防护空间内所产生的电磁效应。
二、检测依据1、《建筑电气工程质量验收规范》GB50303-2002;2、《建筑物防雷装置检测技术规范》GB/T 21431－2008;3、《建筑物防雷设计规范》GB 50057-2000;4、设计文件。
测试接地装置的接地电阻值必须符合设计要求。
三、现场检测取样方法工程项目竣工交付前,必须对建筑物的防雷接地系统进行检测。
检测方法:根据设计文件要求,通过对防雷引下线、接地装置测试点或者避雷带进行接地电阻检测一个防雷接地系统为一个验收批。
一个验收批检测不少于1个点。
四、检测方法及结果判定1、环境要求:被检测对象周围环境温度不宜低于5℃,空气相对湿度不宜大于80%。
检测准备:预先熟悉图纸,了解图纸的设计要求;现场查瞧,确定抽检部位与数量,并将准备检测的接地极清洁干净。
3、检测仪器采用接地电阻测试仪,有手摇式、数字式与钳口式几种,见图3。
应检查仪表计量鉴定就是否有效。
(1)ZC-8型接地电阻测试仪工作原理:就是根据电位差计算原理工作的,如图１所示。
图中Ｅ为接地电极,Ｐ与Ｃ分别为电位与电流辅助电极,被测电阻Ｒx接在Ｅ与Ｐ之间。
测量时手摇发电机输出电流I,流经电流互感器TA的一次线圈、接地极Ｅ、辅助电极Ｃ而构成一个闭合回路,在接地电阻Rx上产生的压降为IRx;同时, 由电流互感器二次线圈产生的电流为nI,ｎ为电流互感器变比,二次电流经过电位器Rp产生的压降为nIRp,检流计测量的电压为IRx与nIRp的压降之差。
当检流计指针偏转调节为零时,则有IRx＝nIRp,即Rx＝nRp。
可见,被测的接地电阻就是由互感器变比ｎ与电位器电阻Rp所决定,与辅助电极Rp与Rc无关。
优缺点:该表适用范围广,操作简单,无需工作电源,但较笨重,不利于携带;测量时需选取辅助电极,对于高层建筑,需从楼顶引线至地面取辅助点进行测量。
而电梯的机房多数就是在顶层,因此,用该表测量时会较为困难。
手摇式数字式钳口式图3 接地电阻仪(2)数字式MODEL-4141 型地环仪工作原理:该仪表由日本进口,就是目前较为先进的接地测量仪表,它就是根据伏安法计算原理工作的,如图2所示。
测量使用时先接上工作电源Ｕ(交流100～220V),再将接地表笔接触所需检测的地线或电气设备外露可导电部分(假设为Ａ点),当指示灯显示正确时,按下测试按钮,仪表显示整个系统的接地电阻值。
当测试钮按下时,仪表内便与整个电网、地网构成一个闭合回路。
假设流过的电流为I,则接地电阻Rx＝Rt＋RA＋RTA=U/I。
其中RT为变压器处的接地电阻,RA为Ａ点对地的接地电阻,RTA为变压器与Ａ点之间的土壤电阻。
如果变压器与Ａ点距离较远,RTA可能影响较大。
优缺点:该表体积小,携带方便,操作简单,读数准确,无需选取辅助电极,对于高层建筑的接地测量尤为方便。
但就是测量时需外接工作电源,且工作电源的线路中不能经过漏电开关,否则会引起漏电保护跳闸,电源被切断,测量无法完成。
(3)钳口式PROV A-5601接地电阻仪特点:非接触式测量接地电阻,安全、快速;不必使用辅助接地棒,不须中断待测设备之接地;双重保护绝缘;抗干扰,精度高;适用于各种接地测量。
4、检测方法(1)ZC-8型接地电阻仪使用方法(详参操作教材P10)(2)数字式MODEL-4141 型地环仪使用方法测量使用时先接上工作电源Ｕ(交流100～220V),再将接地表笔接触所需检测的部位(防雷网或接地测试点),当指示灯显示正确时,按下测试按钮,仪表显示整个系统的接地电阻值。
测量使用时先接上工作电源Ｕ(交流100～220V),再将接地表笔接触所需检测的部位(防雷网或接地测试点),当指示灯显示正确时,按下测试按钮,仪表显示整个系统的接地电阻值。
(3)钳口式PROV A-5601接地电阻仪选择所要检测的接地线钳入钳口,按下测试按钮,读数即可。
5、技术要求与结果判定(详参操作教材P11)6、实例现以ZC-8型接地电阻测试仪举例说明防雷接地电阻检测。
有一建筑物,楼高七层,屋面用Φ12镀锌圆钢明敷防雷网,在建筑物四角±0以上80cm有4个防雷测试点。
建筑物地处郊区,地势开阔,四周有植被,检测天气为晴天,一周前下过雨。
图纸上接地电阻值不大于1Ω。
首先选择使用ZC-8型接地电阻测试仪检测测试点的接地电阻值。
将测试点清洁干净,表面油漆、杂物去除,仪表测试端与测试点用夹子接触紧密,将20m与40m辅助接地棒打好,仪表接线接好,调零。
表盘刻度调到最大档位,最大刻度,120转/分钟匀速摇动手柄,移动表盘,使指针居中,然后读数,为2、2。
然后乘以档位0、1,实测值结果为2、2×0、1=0、22Ω。
根据季节系数表格选定季节系数为1、5,则最后结果为1、5×0、22=0、33Ω。
检测结果0、33Ω＜设计值1、0Ω,则该测试点接地电阻值符合设计要求,结果判定为合格。
五、接地电阻值检测的心得与实例1、在无法使用探棒时测量接地电阻接地电阻测量时,常常会遇到混凝土路面,探棒无法打人,过去我们用冲击电钻,装上长柄钻,在混凝土路面上钻两个孔,把深棒插人后测量。
该方法既费时费力又影响环境。
通过学习、实践、摸索与比对,我们发现在混凝土路面上不用钻孔,用在混凝土路面上铺两块钢板(250mm ×250mm)进行测量也就是个可行的办法。
用金属板铺在混凝土路面上代替探棒插入地中,对电流棒而言,钢板与混凝土路面之间的接触电阻会影响注人电流的量,并影响到电压探棒与接地极之间的电压值,但其比值不变(Rg ＝U／I),因此电流探棒的接触电阻不影响测值;电压探棒亦存在接触电阻,但此接触电阻与电压表的输人阻抗相比可忽略不计。
