制冷剂回收机的制作方法与应用

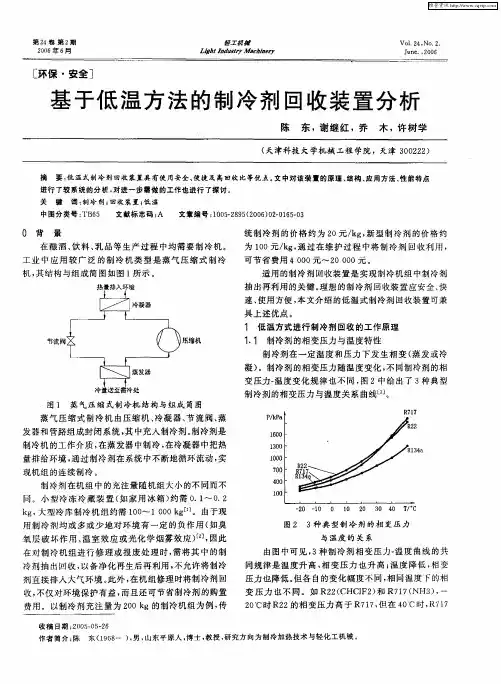

基于低温方法的制冷剂回收装置分析
进行 了较系统的分析 ， 对进一步需做的工作也进行了探讨 。 中图分类号 ： Ｂ ５ Ｔ ６ 文献标志码 ； Ａ 文章编号 ：０ ５２ ９ （０ ６ ０— １ ５０ １０ — 景
统 制 冷 剂 的价 格 约 为 ２ ／ｇ 新 型制 冷 剂 的价 格 约 Ｏ元 ｋ ，
现机 组 的连续 制冷 。
制 冷剂 在机 组 中的充 注量 随机 组 大小 的不 同而不
同。小 型冷 冻 冷 藏 装 置 （ 如家 用 冰 箱 ） 需 ０ １ ０ ２ 约 ． ～ ．
ｋ ， 型冷 库制 冷机 组 约需 ｌ ｏ ｌ０ ０ｋ ［ 。由于现 ｇ大 Ｏ ～ ０ ｇ】 ］
用 制冷 剂 均 或多 或 少 地对 环 境 有 一定 的 负作 用 （ 臭 如
东 （９ ８ ）男 ， 东 平 原 人 ， 士 ， 授 。 究 方 向 为 制 冷 加 热 技 术 与 轻 化 工 机 械 。 １６ 一 ， 山 博 教 研
维普资讯
轻ｚ枫 钝
Ｌｇ ｔ ｎ ｕ ｔ ｉｈ ｄ ｓｒ Ｉ ｙＭａｈｎ ｒ ｃ ｉｅｙ
２０ 年第 ２ ０６ 期
节流阀 压缩机
１ １ 制冷 剂 的相变 压力 与温 度特 性 ．
制 冷剂 在一 定 温度 和 压力 下 发 生 相变 （ 蒸发 或 冷 凝） 。制冷 剂 的相 变 压力 随温 度变化 ， 同制 冷剂 的相 不
变 压力一 度变 化规 律 也不 同 ， ２中给 出了 ３种典 型 温 图
制 冷 剂的相 变压 力与 温度关 系 曲线 口 。 ］
已明显 高 于 Ｒ２ 。 ２
１ ２ 低 温方 式 回收制 冷剂 的原 理 ．
用低温方法 回收制冷剂就是基于制冷剂相变压力
随温 度 变化 的这 一特 性 ， 原理 如 图 ３ 示 。 其 所
回收制冷剂的步骤
回收制冷剂的步骤制冷剂是一种在制冷和空调系统中广泛使用的物质，由于其对环境和人体健康具有潜在的危害，回收和处理废弃的制冷剂至关重要。
下面将介绍回收制冷剂的步骤。
第一步：了解制冷剂的种类和性质不同种类的制冷剂具有不同的化学性质和环境影响。
在回收制冷剂之前，必须了解所处理制冷剂的种类和性质，以确保采取正确的回收方法。
第二步：检查制冷系统在回收制冷剂之前，必须对制冷系统进行检查，以确保系统正常运行且没有泄漏。
如果发现泄漏现象，必须先修复泄漏，然后再进行回收操作。
第三步：准备回收设备回收制冷剂需要使用专用的回收设备。
在回收之前，必须准备好这些设备，并确保其正常工作。
同时，还需要准备好相应的容器来储存回收的制冷剂。
第四步：连接制冷系统和回收设备将回收设备与制冷系统的连接管道连接起来。
确保连接紧密，以防止制冷剂泄漏。
同时，还需要确保回收设备的操作面板上的开关和阀门处于正确的位置。
第五步：抽取制冷剂打开回收设备上的阀门和开关，启动设备开始抽取制冷剂。
在抽取的过程中，可以通过检测设备上的压力表来监控制冷剂的回收情况。
当压力表显示制冷剂已完全抽取出来时，可以关闭设备。
第六步：储存回收的制冷剂将回收的制冷剂转移到预先准备好的容器中进行储存。
在转移过程中，需要确保容器密封良好，以防止制冷剂泄漏。
同时，还需要将储存的容器标记清楚，注明其中储存的制冷剂种类和数量。
第七步：处理回收的制冷剂回收的制冷剂可以进行处理，以便再次使用或安全处理。
处理的方法包括净化、分离和再生等。
不同的制冷剂处理方法有所不同，必须根据具体情况选择适当的处理方法。
第八步：安全处置废弃制冷剂如果回收的制冷剂无法再次使用，必须进行安全处置。
废弃制冷剂的处理应符合相关法规和环保要求。
可以将废弃制冷剂交给专业的废弃物处理机构进行处理，以确保其安全无害地处理。
回收制冷剂是一项重要的环保工作，可以减少对环境的污染和资源的浪费。
通过以上步骤的正确执行，可以有效地回收和处理制冷剂，保护环境和人类健康。
制冷剂回收净化机操作规程
制冷剂回收净化机操作规程
1.本设备只能用作R-12或134A制冷剂的回收和循环净化处理，不
能混用。
2.必须由经过培训取得合格证的人员操作使用，使用前认真阅读说
明书，严格按照操作规程使用。
3.使用地点要保证通风良好，不得有易燃物，避免太阳直晒或靠近
暖气等热源，每次使用完需擦拭干净放回指定地点。
4.使用前检查所有安全装置是否处于良好状态，保证称盘校正精度，
开关灵敏有效。
5.只能使用设备所备的、可重充的制冷剂罐作回收容器（外购R-12
钢瓶不能做回收容器使用！）。
6.连接软管一定要保证接口正确，不要接错，以免引起人身伤害或
设备损害。
7.拆卸管子时要小心，所有软管可能含有一定压力的制冷剂，以免
皮肤接触引起伤害。
8.设备出故障时，通知设备维修人员处理。
维修设备之前，首先要
切断电源。
9.每使用三个月对设备进行一次检漏，当显示屏出现-S时，真空泵
应进行换油。
每更换二次真空泵油时，更换一次干燥过滤器。

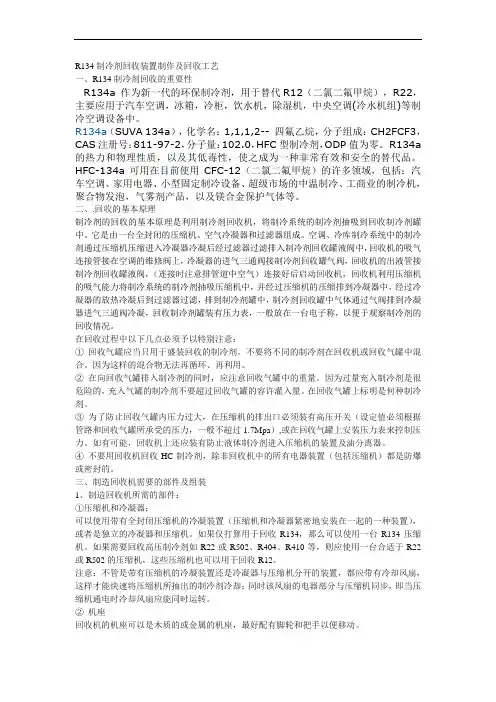

134A制冷剂回收装置制作及回收工艺
R134制冷剂回收装置制作及回收工艺一、R134制冷剂回收的重要性R134a 作为新一代的环保制冷剂，用于替代R12（二氯二氟甲烷），R22，主要应用于汽车空调，冰箱，冷柜，饮水机，除湿机，中央空调(冷水机组)等制冷空调设备中。
R134a（SUVA 134a），化学名：1,1,1,2-- 四氟乙烷，分子组成：CH2FCF3，CAS注册号：811-97-2，分子量：102.0，HFC型制冷剂，ODP值为零。
R134a 的热力和物理性质，以及其低毒性，使之成为一种非常有效和安全的替代品。
HFC-134a可用在目前使用CFC-12（二氯二氟甲烷）的许多领域，包括：汽车空调、家用电器、小型固定制冷设备、超级市场的中温制冷、工商业的制冷机，聚合物发泡，气雾剂产品，以及镁合金保护气体等。
二、.回收的基本原理制冷剂的回收的基本原理是利用制冷剂回收机，将制冷系统的制冷剂抽吸到回收制冷剂罐中。
它是由一台全封闭的压缩机、空气冷凝器和过滤器组成。
空调、冷库制冷系统中的制冷剂通过压缩机压缩进入冷凝器冷凝后经过滤器过滤排入制冷剂回收罐液阀中，回收机的吸气连接管接在空调的维修阀上，冷凝器的进气三通阀接制冷剂回收罐气阀，回收机的出液管接制冷剂回收罐液阀，（连接时注意排管道中空气）连接好后启动回收机，回收机利用压缩机的吸气能力将制冷系统的制冷剂抽吸压缩机中，并经过压缩机的压缩排到冷凝器中，经过冷凝器的放热冷凝后到过滤器过滤，排到制冷剂罐中，制冷剂回收罐中气体通过气阀排到冷凝器进气三通阀冷凝，回收制冷剂罐装有压力表，一般放在一台电子称，以便于观察制冷剂的回收情况。
在回收过程中以下几点必须予以特别注意：①回收气罐应当只用于盛装回收的制冷剂。
不要将不同的制冷剂在回收机或回收气罐中混合。
因为这样的混合物无法再循环、再利用。
②在向回收气罐排入制冷剂的同时，应注意回收气罐中的重量。
因为过量充入制冷剂是很危险的，充入气罐的制冷剂不要超过回收气罐的容许灌入量。
制冷剂回收加注机(AC350C)操作指导
制冷剂回收加注机（AC350C）操作手册一、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。
图1 AC350C操作面板1、开机准备。
将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。
图2 操作界面显示主菜单2、排气。
此步骤是对AC350C自身进行排气、清理，应在30秒内完成。
操作方法：①按下排气键，设备进行排气，2秒后完成。
②按下确认键。
3、回收。
此步骤是将车辆空调系统的制冷剂回收到AC350C中。
操作方法：①按下回收键，然后按界面提示接好管路及接头。
②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。
③界面显示“清理管路1分钟”。
设备开始自动进行清理，然后进行回收（图3）。
图3 正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。
三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。
完成后（约10秒），必要时记录排油量。
2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。
根据检测结果得出结论。
3、净化操作若制冷剂纯度达不到要求，则继续进行净化。
四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。
2、检漏在抽真空之后，可通过保压来进行检漏。
3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。
此时利用数字键设定抽空时间。
按下确认键，AC350C开始抽真空，时间到，即完成（图3）。
图4 正在抽真空2）根据界面提示信息，按下确认键，进行保压。
保压时间固定为3分钟（图5）。
图5 正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。
通过观察油瓶的油面变化确定已加注的油量。
当达到要求的注油时，停止注油。
冷媒回收机制作原理
冷媒回收机制作原理
冷媒（制冷剂）回收机制主要包括以下几个步骤：
1. 环境空气吸收：冷媒回收机使用压缩机将低温低压的冷媒蒸汽吸入系统中，并将其压缩，使其变成高温高压的气体。
2. 冷凝：高温高压的气体通过冷凝器，与冷媒回收设备中的冷却剂接触，从而散发热量，冷却并变成高压液体冷媒。
3. 膨胀：高压液体冷媒通过膨胀阀（节流装置）进入蒸发器，由于压力降低，冷媒变成低温低压的冷媒蒸汽。
4. 蒸发：低温低压的冷媒蒸汽通过蒸发器，接触到要冷却的物体（如空调室内机、冰箱内部等），吸收物体的热量，将物体的温度降低。
5. 反馈回收：冷媒蒸汽再次被压缩机吸入系统，再次经历以上步骤，循环往复。
通过这个循环过程，冷媒不断循环使用，达到高效利用冷媒资源的目的，减少对环境的污染。
冷媒回收机可以回收冷媒中90%以上的物质，并将其经过净化和处理后，使其达到可再次
使用的标准。
这样可以减少冷媒的使用量，提高能源利用效率，同时减少因冷媒泄漏而对大气层造成的破坏。
罗宾耐尔制冷剂回收机的使用
5、按启动／停止键 ，设备开始回收。 屏幕显示回收的制冷剂数量。 6、当蓝色低压表压力低于0kPa时，按下启 动／停止键，回收停止。显示屏交替显示已 回收的制冷剂数量。 RECOVER XX.XXKG 和排油提示： DRAIN OIL 注意：出现此提示后，需等待1分钟后方可
执行排油程序
7、关闭面板上的红、蓝色阀门。 8、回收停止2分钟后，检查蓝色低压表。如 果压力值上升到0以上，重复第4到第6步， 直到压力值回到0以下，并保持2分钟。
更换干燥过滤器
5、按下启动／停止键。 6、观察蓝色低压表,低压表压力达到0KPa.时， 关闭红蓝两个阀门。 7、按下启动／停止键。 8、拔掉电源。 9、打开后盖。 10、打开捆绑带,拆掉干燥过滤器上的附件。 11、按照制冷剂回收的流动方向(干燥过滤器 上的箭头向下),安装干燥过滤器，接好附件系 好捆绑带。 12、盖好后盖并固定螺丝。
10、当注入工作罐的制冷剂数量达到设定值时， 设备自动停止。显示屏交替显示已注入的制冷 剂数量： RECOVER XX.XXKG 和排油提示： DRAIN OIL 11、解开源罐上的安全带，取下源罐。关闭罐上 的阀门，从源罐接口上拆下蓝色歧（胶）管。 12、为了便于存放，将源罐的排气口向上放入原 位置。确保源罐被安全带包裹，然后系紧。 13、再次按下启动／停止键，回到待机状态。
AC375的使用
初始设置 1、真空泵加油
接通电源，屏幕显示“CLEAR 02.00”
在该状态下必须严格按以下步骤操作，除启动/停止键外，其它键均不 可动，否则会造成严重故障
•取下真空泵注油口上的塑料塞，打开控制面板上的红、蓝两个阀门
•把注油管接在真空泵油瓶上，从真空泵注油口加入适量的油（约237ml） •按启动／停止键，真空泵启动。
回收中央空调制冷机组设备工艺原理
回收中央空调制冷机组设备工艺原理中央空调是我们生活和工作中不可或缺的重要设备之一，为了保证其运行效率和稳定性，周期性的设备维护是不可少的环节。
其中，回收制冷机组设备是一个重要的维护流程，本文将详细介绍回收中央空调制冷机组设备的工艺原理。
1. 制冷机组设备回收的定义制冷机组设备回收，是指在中央空调设备的维护过程中，对制冷机组设备进行拆卸、检修、更换工作，并且将原有制冷剂回收，加入新的制冷剂，确保制冷机组设备正常运行的一系列工作流程。
中央空调设备对环境要求较高，因此废弃的制冷剂需要经过专门的回收处理，以减少对环境的污染。
2. 回收制冷机组设备的过程制冷机组设备回收的整个过程包括制冷剂回收和机组检修两部分，下面将详解。
2.1 制冷剂回收制冷剂回收是制冷机组设备回收的重点内容之一。
在回收制冷剂的过程中主要包括回收、分离、解决和贮存四个部分。
2.1.1 回收回收是指将废弃的制冷剂从制冷机组中进行回收，以减少对环境的污染。
制冷剂被回收进入专用的回收器中，经过回收器对制冷剂的回收、过滤、脱水、干燥和净化等过程，保证所回收的制冷剂的高纯度，以后可继续使用并充入中央空调设备中。
2.1.2 分离如果回收得到的废弃制冷剂受到污染或者其他原因不能再被使用，这个时候需要将废弃制冷剂进行分离。
分离的过程主要指分离废弃制冷剂和纯净的制冷剂，保证废弃制冷剂不会再被回收利用。
2.1.3 解决解决是指对已经回收和分离后的废弃制冷剂进行环保处理。
该过程需要严格符合国家法律法规规定，以避免对环境造成污染。
2.1.4 贮存贮存是指将已经处理过的制冷剂储存在封闭、干燥的容器中，并且在储存过程中严格防止制冷剂外泄，原则上制冷剂储存时间不得超过3年。
2.2 机组检修回收制冷机组设备的过程中，机组检修工作同样重要。
机组检修主要包括设备的拆卸、清洁、检查、更换、组装和测试等工作。
机组检修流水线作业可以使人员分工合作，提高工作效率，确保对机组的检修和维护工作达到高品质的标准。
冷媒回收机的工作原理
冷媒回收机的工作原理
冷媒回收机的工作原理如下：
1. 压缩机：冷媒回收机内部设有压缩机，主要作用是通过增加冷媒的压力和温度，以便后续的处理和循环使用。
压缩机将低压低温的冷媒吸入，经过压缩后将高压高温的冷媒排出。
2. 冷凝器：压缩机排出的高温高压冷媒进入冷凝器，该部分设有散热器和风扇，用来将冷媒的热量散发出去，使冷媒冷却并凝结成液体。
3. 膨胀阀：冷凝后的液体冷媒通过膨胀阀进入蒸发器。
膨胀阀的作用是调节冷媒流量和压力，使液体冷媒在蒸发器内迅速蒸发，吸收周围的热量，从而产生制冷效果。
4. 蒸发器：膨胀阀调节后的冷媒进入蒸发器，蒸发器内部布满管道，通过这些管道与外部空气或液体进行热交换。
冷媒从液态变为气态时吸收热量，从而产生制冷效果。
蒸发后的冷媒通过压缩机重新循环。
5. 分离器：冷媒回收机内部还设置了分离器，用于将回收过程中产生的杂质和不需要的物质进行分离和处理，以保证冷媒的纯度和质量。
整个工作原理过程中，冷媒回收机通过不断循环利用冷媒，实现了对冷媒的回收和再利用，达到节约资源和减少环境污染的目的。
制冷剂回收机的制作方法与应用
制冷剂回收机的制作方法与应用一、制冷剂回收的基本原理制冷剂的回收的基本原理是利用制冷剂回收机,将制冷系统的制冷剂抽吸到回收制冷剂罐中.它是由一台全封闭的压缩机、空气冷凝器和过滤器组成.空调、冷库制冷系统中的制冷剂通过压缩机压缩进入冷凝器冷凝后经过滤器过滤排入制冷剂回收罐液阀中,回收机的吸气连接管接在空调的维修阀上,冷凝器的进气三通阀接制冷剂回收罐气阀,回收机的出液管接制冷剂回收罐液阀,连接时注意排管道中空气连接好后启动回收机,回收机利用压缩机的吸气能力将制冷系统的制冷剂抽吸压缩机中,并经过压缩机的压缩排到冷凝器中,经过冷凝器的放热冷凝后到过滤器过滤,排到制冷剂罐中,制冷剂回收罐中气体通过气阀排到冷凝器进气三通阀冷凝,回收制冷剂罐装有压力表,一般放在一台电子称,以便于观察制冷剂的回收情况.二、制作制冷剂回收机需要的部件及组装1、制造制冷剂回收机所需的部件：①压缩机和冷凝器：使用1.5P空调全封闭压缩机带有过载保护器和电容使用1.5P带有冷却风扇的冷凝器,这样才能快速将压缩机所抽出的制冷剂冷却；同时该风扇的电器部分与压缩机同步,即当压缩机通电时冷却风扇应能同时运转.②机座机架回收机的机座是用木质的机座,配有脚轮和把手以便移动.③高、低压力开关高/低两用型的压力开关④干燥器过滤器,管口尺寸为6mm⑤两个6mm的手动截止阀⑥6mm及10mm的铜管⑦6mm螺母及10mm的三通⑧10mm止回阀⑨6mm单向阀⑩带漏电保护器的ON/OFF开关2、装配前的准备工作：①检查压缩机是否绝缘处于良好状态,是否能有效地吸排气：②检查冷凝器风扇是否正常③检测高、低压力开关④检查漏电开关3、回收机的装配：1将一木质板装配到机架上这块板为了安装压缩机、冷凝器、压力开关和过滤器的. 2将6mm的截止阀和压缩机,冷凝器安装到木板上.3在连接压缩机排气管到冷凝器的进气管中间插入10mm的T形铜管接头.4压缩机回气管连接进启截止阀,中间装止回阀.5冷凝器出液口接液体截止阀,中间设置U型弯,安装干燥过滤器.6在压缩机回气管开口焊毛细管与压力开关低压侧连接7在压缩机排气管开口焊毛细管与压力开关高压侧连接8用三芯单相电线把漏电开关,高压和低压开关、压缩机,风扇电机连接起来.保证在所有的部件之间有一个连续的接地连接.9把高压开关设定为如下所示的压力：对于用于回收R22的回收装置,高压设定为1.8Mpa压力下截止.而低压压力开关设定值在-0.03Mpa时截止三、制冷剂回收机操作步骤①检查回收机上的标记,确认上次用该机回收了那种制冷剂,或者固定使用回收机.②首先检查个连接管是否有胶垫漏气,排管道空气,然后把回收机吸气阀的入口管接到空调三通阀上,③回收机的出液阀用连接管排空气后接到回收罐的液阀红色上.④回收罐的气阀蓝色用连接管排空气后接到冷凝器进气三通上.⑤打开所有阀门⑥插电启动回收机⑦空调系统压力抽到0bar时,回收机自动停机.⑧切断回收机的电源⑨关闭制冷系统、回收机和回收气罐上的所有阀.⑩拆管四、回收机的使用注意事项①回收机只能用于回收制冷剂气体.不要将该机连接到液体管路上.如果液体制冷剂进入了该回收机,则压缩机可能出现故障液击②专用制冷剂回收罐应当只用于盛装回收的制冷剂.不要将不同的制冷剂在回收机或回收罐中混合.因为这样的混合物无法再循环、再利用.③在向回收罐排入制冷剂的同时,应注意回收气罐中的重量.因为过量充入制冷剂是很危险的,充入制冷剂罐的制冷剂不要超过回收制冷剂罐的容许灌入量.在回收制冷剂罐上标明是何种制冷剂.④为了防止回收制冷剂罐内压力过大,在压缩机的排出口必须装有高压开关设定值必须根据管路和回收气罐所承受的压力,一般不超过1.8Mpa,或在回收气罐上安装压力表来控制压力.在回收机上还应装有防止液体制冷剂进入压缩机的装置液气分离器及止回阀防止停机时制冷剂返回空调器.⑤不要用回收机回收R600A制冷剂,除非回收机中的所有电器装置包括压缩机都是防爆或密封的.五、制冷剂回收机在教学中的应用1、制冷剂排放对环境产生影响①对臭氧层产生破坏②温室效应、气候变暖2、制冷剂排放法律风险和成本①法律方面的风险②环境方面的影响③经济方面的负担3、制冷剂回收再利用效益分析①教学上使用按每学年两个班120个学生,每个学生维修一次制冷系统,必须加一次制冷剂,一次加1.5公斤,制冷剂按30元1公斤,计算,1201.530=5400元②比赛训练上使用按参加南宁市制冷技能比赛两个选手,每天组装一次空调系统,加1.5公斤制冷剂,制冷剂按30元1公斤,训练1个月计算,2301.530=2700元。
制冷剂回收机工作原理
制冷剂回收机工作原理
制冷剂回收机的工作原理核心是利用压缩机、凝汽器、蒸发器和节流阀等主要部件来进行制冷循环的操作。
下面是具体的工作流程：
1. 压缩机：制冷剂从压缩机的低压侧进入，通过压缩机的工作，使制冷剂的压力和温度升高。
2. 凝汽器：高温高压的制冷剂进入凝汽器，通过外界介质（如空气或水）的冷却作用，使制冷剂的温度迅速降低，并且发生相变，从气体态转变为液态。
3. 节流阀：冷凝液通过节流阀的缩小通道，使制冷剂流速加快从而达到降压的目的。
在节流阀的作用下，制冷剂的压力和温度进一步降低。
4. 蒸发器：降压后的制冷剂进入蒸发器，蒸发器内部温度较低，通过外界环境的热交换作用，吸收外界热量使制冷剂发生相变，从液态转变为气态。
5. 压缩机再次循环：蒸发器中的制冷剂气体被压缩机吸入，周期性地进行再次压缩和循环，实现制冷效果。
制冷剂回收机的工作原理是通过这个制冷循环过程，将使用过的或泄漏的制冷剂回收和再利用，从而达到节约资源和保护环境的效果。
冷媒回收及再利用工艺
冷媒回收及再利用工艺当空调或制冷机系统需维修或报废时冷媒的任意排放不但造成生态环境的破坏,同时也是一种对资源的极大浪费。
因此,冷媒的回收不但具有很大的环境效益,而且,具有很高的资源效益。
冷媒回收机是一种回收冷媒的设备，用于回收制冷机械（民用、商用空调、冷柜、热泵机组、螺杆离心机组等制冷机）中的冷媒。
回收的同时又对冷媒进行一定的处理，如干燥、杂质的过滤、油分等，以便于冷媒的二次利用，无论在环保还是经济的角度上，广泛用于家用、商用中央空调、制冷机生产厂家及售后服务。
冷媒回收机按压缩机的种类分为无油式压缩机，有油压缩机两类。
有油压缩机就是常用的空调压缩机或冰箱压缩机，成本比较低。
压缩机内有润滑油，所以只能适用于设备内润滑油相同的冷媒回收。
如果润滑油型号或种类不一样，就会造成冷媒被不同的油污染，在冷媒生产行业使用，会因为少量油混入纯净冷媒中而对冷媒纯度具有不可逆的影响。
注意点：有油压缩机在回收过程中要密切注意压缩机油的流失，及时补充压缩机油，防止压缩机中途缺油损坏，同时不可以直接回收冷媒液体，比较容易烧毁压缩机。
无油式压缩机就是常说的气缸不需要润滑油的压缩机，其运动部件主要采用了一些特殊设计的航空自润滑的复合材料，这种压缩机在航空航天等高技术要求领域有广泛应用，如压缩氧气，氢气等易燃易爆气体。
高耐用性的冷媒回收机因采用无油压缩机，没有润滑油的污染，所以适用于CFC、HCFC、HFC等多种冷媒。
无油压缩机主要优点：使用方便，寿命长，多种冷媒通用，免维护。
主要缺点：压缩机价格昂贵。
回收方式分两类：1、气体、液体直接回收法。
顾名思义直接回收，效率低，回收时间长。
2、推拉回收法。
推拉回收较直接回收效率更高。
将空调系统上的液体管路接口用管子连接到回收容器上的液体管路接口，回收设备上的吸气管路连接到回收容器上的蒸气接口，再将回收设备的的排气出口与空调系统气体管接口连接起来。
当回收设备启动后，从回收容器的蒸气管口抽出回收容器的蒸气，接着蒸气就在回收设备内压力提高后排入空调内，这样空调内的压力提高，从而使空调和回收容器之间形成压力差，在压力差的作用下，空调内的液体通过管道流入回收容器中。
空调制冷剂回收与再利用的技术与方法
空调制冷剂回收与再利用的技术与方法随着全球气候变暖和环境保护意识的增强，对于环境友好型技术和方法的需求也日益增长。
空调制冷剂回收与再利用正是一种重要的节能环保技术，可以最大限度地减少气候变化产生的影响。
本文将介绍空调制冷剂回收与再利用的技术与方法，旨在提升读者对于该领域的了解，并鼓励更多人参与到环保行动中来。
一、空调制冷剂的回收价值和意义1. 减少温室气体排放：空调制冷剂，如氟里昂和氨等气体，是温室气体的重要来源。
这些气体在大气中的存在会损害臭氧层，加剧气候变化。
通过回收和再利用这些制冷剂，可以有效减少它们的排放量，降低对大气层的破坏。
2. 节约资源和降低成本：空调制冷剂是宝贵的资源，其中包含的化学物质需要耗费大量能源和金钱才能制造。
通过回收和再利用，可以避免不必要的资源浪费，同时降低生产制冷剂的成本。
二、空调制冷剂回收的技术与方法1. 高效回收设备的运用：专业的空调制冷剂回收设备可以高效地回收和分离不同种类的制冷剂。
这些设备通过真空抽取和冷凝等工艺，将废旧空调中的制冷剂从其他废气和杂质中分离出来，以备再利用。
2. 制冷剂存储和处理：回收的制冷剂需要妥善存储和处理，以确保其再利用的质量和安全性。
首先，制冷剂应存储在密封的容器中，避免泄漏到大气中。
其次，制冷剂可以经过初步的处理和过滤，去除可能残留的污染物和杂质。
3. 制冷剂再利用的流程：经过回收和处理的制冷剂可以用于生产新的空调设备，或者进行再循环利用。
再循环利用的过程中，制冷剂需要经过检验和测试，确保其性能和质量符合相关标准和要求。
三、空调制冷剂回收与再利用的挑战1. 技术和设备要求高：空调制冷剂的回收和再利用需要专业的技术和设备支持，需要投入大量的资金和人力资源。
这对于小型企业和个人来说可能是一种挑战。
2. 法律法规的限制：不同国家和地区对于空调制冷剂的回收和再利用有不同的法律法规要求。
合法合规地进行回收和再利用需要了解和遵守相关法规，这对相关企业和从业人员提出了更高的要求。
简易的制冷剂提纯净化装置设计及应用
简易的制冷剂提纯净化装置设计及应用发布时间：2022-10-19T06:17:14.570Z 来源：《中国科技信息》2022年第6月第11期作者：安亚洲[导读]安亚洲珠海格力电器股份有限公司广东,珠海519000摘要：在大型制冷设备开发测试时，极限恶劣测试工况或者设备异常运行会导致设备中的制冷剂含油率上升，影响设备运行，无法继续测试，或者制冷剂无法循环利用。
这种情况往往只能对制冷剂进行排空处理，造成大量开发测试成本的上升。
而专业的制冷剂回收、净化设备，动辄十几万、几十万。
本文设计了一款简易的制冷剂提纯净化装置，仅针对制冷剂的含油率高问题进行解决。
此装置利用最简单的单级蒸气压缩式制冷循环，并搭配高效油分离器，可以对接客户的制冷剂储存装置，分离出其中的冷冻油，剩下较为纯净的制冷剂。
制作了一款7匹样机，经过试验验证，可以将5%含油率的制冷剂提纯至含油率0.02%以下。
并且提出了改进型应用方式，可以大大提高制冷剂提纯的效率。
关键词：制冷剂提纯含油率高效油分循环利用 Simple refrigerant purification and purification device design and application AN Yazhou Gree Electric Appliances, Inc.of Zhuhai Zhuhai, Guangdong 519000Abstract： During the development and testing of large-scale refrigeration equipment, extreme and severe test conditions or abnormal operation of the equipment will lead to the increase of the refrigerant oil content in the equipment, which will affect the operation of the equipment, and the test cannot be continued, or the refrigerant cannot be recycled. In this case, the refrigerant can only be emptied, resulting in a large number of development and testing costs. And professional refrigerant recovery, purification equipment, often tens of thousands, hundreds of thousands. In this paper, a simple refrigerant purification device is designed to solve the problem of high oil content of refrigerant. The device uses the simplest single stage vapor compression refrigeration cycle, coupled with a high efficiency oil separator, can be connected to the customer’s refrigerant storage device, the separation of the refrigerant oil, leaving purer refrigerant. A prototype of 7 pieces was made. The experimental resu lts show that the refrigerant with 5% oil content can be purified to less than 0.02% oil content. An improved application method is proposed, which can greatly improve the efficiency of refrigerant purification. Keywords：Refrigerant purification\ Oil content\ High -efficiency oil separator\ Recycling0引言大型制冷设备开发过程中，必须经过出厂测试才能够交付给用户，例如离心式冷水机组、螺杆式冷水机组等。
便携式无油氟利昂回收机设备工艺原理
便携式无油氟利昂回收机设备工艺原理前言氟利昂是一种常用于冰箱、空调、汽车空调、建筑物冷气系统等制冷设备中的气体，但氟利昂会破坏大气层臭氧层，因此全球各国都在积极控制其使用。
回收处理废弃的氟利昂是一项环保的举措，而便携式无油氟利昂回收机则是用于回收处理，本文将介绍这种便携式无油氟利昂回收机设备工艺原理。
概述便携式无油氟利昂回收机是无需添加任何划痕油的氟利昂回收机，它可以回收任何一种制冷剂和热泵制冷剂。
该设备可将制冷剂提取大约85%，热泵制冷剂提取大约90%。
工艺原理制冷剂回收制冷剂分为三种：洁净、轻微污染和严重污染。
根据污染程度，分为三个回收阶段。
第一阶段将污染较轻的洁净制冷剂进入了收氟器中，它的跟踪功能将自动停止并提示您添加氟利昂过滤剂。
第二阶段将轻微污染的制冷剂进入了收氟器中，它的跟踪功能将自动停止并提示您添加氟利昂过滤剂和吸附滤网。
第三阶段将严重污染的制冷剂放入回收器中，它的跟踪功能将停止，此时不得不重新启动设备进行清洁。
我们建议您在污染严重的情况下添加粘滞捕集剂。
热泵回收工艺回收热泵制冷剂时，将热泵介质过滤器的出口连接到便携式无油氟利昂回收机，然后开机。
它会在5-10秒钟内跟踪捕集到的物质，然后开启吸收阶段。
如果它未能正常启动，设备上的指示灯将亮起并发出警报。
设备上的指示灯提醒您是否需要更换粘滞捕集剂或氟利昂过滤器。
设备会自动停止工作，直到更换完成。
热泵制冷剂回收完成后，您可以断开收集瓶，清洗它并保存适当的容器中。
设备特点一些功能和特征，如下：1.便携式无油且低噪音；2.适用于CE标准技术，工业级产品；3.长寿命，使用时间较长而且回收率很高；4.自动清洁，自动保护；结论氟利昂对环境有害，因此回收处理已成为环保领域的重要任务之一。
便携式无油氟利昂回收机设备工艺原理清晰简单，相应的回收效果也是不错的。
汽车空调制冷剂回收机理及方法的实现
