汽车电器开关
汽车组合开关的作用
汽车组合开关的作用汽车组合开关是汽车电气系统中非常重要的一个部件。
它可以实现多种功能，比如控制车灯、转向灯、雨刮器、喇叭等。
在汽车行驶过程中，组合开关的作用不可忽视，因为它直接关系到驾驶员的安全和乘客的乘坐舒适度。
本文将从组合开关的基本原理、功能、维护和注意事项等方面进行详细介绍。
一、组合开关的基本原理组合开关是一种多功能开关，它由多个开关组成，每个开关都可以实现不同的功能。
组合开关的原理是利用电路的开、闭来控制汽车电器设备的工作。
当开关处于闭合状态时，电路通路，电流可以流通，汽车电器设备可以正常工作；当开关处于断开状态时，电路断路，电器设备无法工作。
组合开关的原理比较简单，但它的功能却非常复杂，因为它需要同时控制多个电器设备的工作。
二、组合开关的功能1. 控制车灯组合开关可以控制车灯的开关、调节灯光亮度和调节灯光高低。
在夜间驾驶时，驾驶员可以根据路况和天气状况调节车灯的亮度和高低，以保证行车安全。
2. 控制转向灯组合开关可以控制车辆左右转向灯的开关，当驾驶员需要转弯时，只需轻轻一拨开关即可打开相应的转向灯，提醒后方车辆和行人。
3. 控制雨刮器组合开关可以控制雨刮器的开关和调节雨刮器的速度。
在雨天驾驶时，驾驶员可以根据雨量大小和道路状况调节雨刮器的速度，以保证视线清晰。
4. 控制喇叭组合开关可以控制喇叭的开关，当驾驶员需要发出警报时，只需轻轻一按开关即可发出清晰响亮的警报声，提醒前方行车或行人。
5. 控制空调一些高档汽车的组合开关还可以控制空调的开关和调节空调的温度，以保证驾驶员和乘客的乘坐舒适度。
三、组合开关的维护组合开关是汽车电气系统中比较容易损坏的部件之一。
因为它需要频繁使用，开关接触不良或开关损坏都会导致汽车电气设备无法正常工作。
为了延长组合开关的使用寿命，我们需要注意以下几点： 1. 不要频繁开关不要频繁开关组合开关，因为这样会使开关磨损加剧，从而影响开关的寿命。
2. 定期清洁定期清洁组合开关，可以防止开关接触不良和灰尘积累。
汽车4角继电器工作原理
汽车4角继电器工作原理1. 什么是4角继电器4角继电器是一种电子元件，用于在汽车电路中控制各个电器设备的开关。
它具有四个触点，可以实现多个电路之间的切换与控制。
4角继电器在汽车电气系统中起着重要的作用，是汽车电器设备能够正常工作的关键组成部分。
2. 4角继电器的构造4角继电器通常由电磁铁、铁芯、触点、弹簧和外壳等部分组成。
它的外壳通常采用绝缘材料制成，以确保电路的安全性和可靠性。
4角继电器的内部结构复杂，但总体上可以分为控制回路和工作回路两部分。
3. 4角继电器的工作原理4角继电器的工作原理基于电磁感应和电磁力的作用。
当通过控制回路流过足够大的电流时，电磁铁会产生强磁场，将触点吸引或释放。
这种吸引或释放的过程可以打开或关闭工作回路中的电气设备，从而实现对设备的控制。
3.1 控制回路控制回路是指控制4角继电器工作的电路部分。
它通常由电磁铁和一个开关组成。
当开关关闭时，电磁铁中没有电流流过，触点处于断开状态，工作回路中的设备处于关闭状态。
当开关打开时，电磁铁中流过的电流会使得触点吸引，工作回路中的设备得以打开。
3.2 工作回路工作回路是指通过4角继电器控制的电气设备所在的电路部分。
它由电源、继电器的触点和电气设备组成。
当控制回路中的触点打开时，工作回路中的电气设备可以从电源中获取电能，并进行正常的工作。
4. 4角继电器的应用场景4角继电器广泛应用于汽车电气系统中的各个设备控制，其中包括但不限于以下几个方面：4.1 大功率设备控制汽车中的大功率设备（如大灯、雨刮器、空调等）通常需要通过4角继电器来进行控制。
继电器作为开关，可以承受较大的电流和电压，确保设备正常工作。
4.2 开关转向灯转向灯是汽车中非常重要的安全设备之一。
4角继电器可以用于转向灯电路的开关控制，当驾驶员打开转向灯开关时，继电器会自动关闭相应的电路，使转向灯正常工作。
4.3 控制车门锁现代汽车中的车门锁通常由中控系统或车门锁控制模块来控制。
最新汽车用开关通用技术条件.
汽车用开关通用技术条件.中华人民共和国汽车行业标准QC／T198—1995代替JB3126—82汽车用开关通用技术条件1主题内容与适用范围本标准规定了汽车用开关的技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于汽车用开关，也适用于摩托车及其它机动车辆用开关（以下简称开关）。
2引用标准GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB4094汽车操纵件、指示器及信号装置的标志GB4942.2低压电器外壳防护等级ZB T35001汽车电气设备基本技术条件ZB T36009汽车电器接线标记3技术要求3．1开关应符合本标准及各类标准的规定，并应按照经规定程序批准的图样及技术文件制造。
3．2开关的型式和分类应符合各类开关标准的规定。
3．3开关使用的信号图形标志应符合GB4094的规定。
3．4开关各接线柱标记应符合ZB T36009或产品标准规定。
3．5开关在表1规定的工作电压范围内应能正常工作。
表 1V3．6开关的额定负载及工作档位应符合各类开关标准的规定。
3．7开关的外形及安装尺寸应符合产品外形图的规定。
3．8开关的定额类别及短时定额的时限应在各类开关标准中注明。
3．9开关的外壳防护等级应在各类开关标准中注明。
3．10开关的工作环境温度，根据安装部位按表2规定。
经高、低温试验后，应符合3.17及3.19的规定。
外部有油漆层的开关还应符合3.15的规定。
表 2℃注：1）该温度在特殊需要时采用。
3．11开关应能经受5个循环的温度变化试验。
其高温数值按各类开关标准具体规定。
试验后，应符合3.17及3.19的规定。
外部有油漆层的开关还应符合3．15的规定。
3．12开关应经湿热试验，试验后，应符合3.16、3.19及3.21的规定。
3．13开关应经盐雾试验。
试验后，应符合3.19的规定。
3．14开关应能承受表3、表4所示条件的定频振动和上下方向的扫频振动试验，试验后，零部件应无损坏，紧固件应无松脱现象，并应符合3.19及3.21的规定。
汽车操纵开关的操作方式

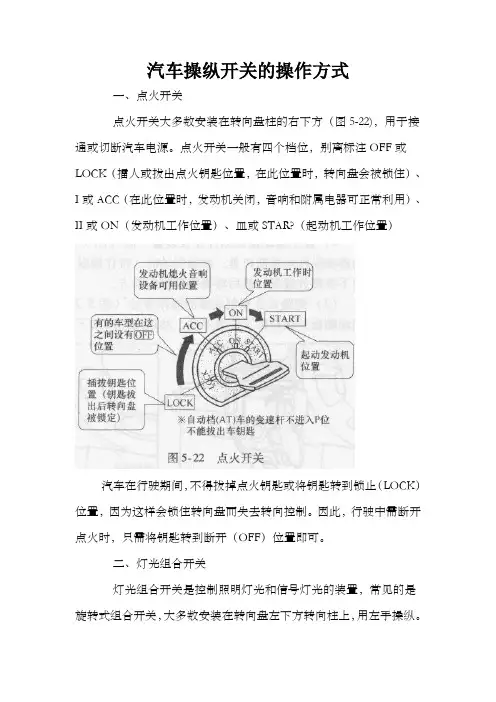

汽车操纵开关的操作方式一、点火开关点火开关大多数安装在转向盘柱的右下方（图5-22)，用于接通或切断汽车电源。

点火开关一般有四个档位，别离标注OFF或LOCK（擂人或拔出点火钥匙位置，在此位置时，转向盘会被锁住）、I或ACC（在此位置时，发动机关闭，音响和附属电器可正常利用）、II或ON（发动机工作位置）、皿或STAR?（起动机工作位置）汽车在行驶期间，不得拔掉点火钥匙或将钥匙转到锁止（LOCK）位置，因为这样会锁住转向盘而失去转向控制。
因此，行驶中需断开点火时，只需将钥匙转到断开（OFF）位置即可。
二、灯光组合开关灯光组合开关是控制照明灯光和信号灯光的装置，常见的是旋转式组合开关，大多数安装在转向盘左下方转向柱上，用左手操纵。
将开关手柄向前转动一档，示廓灯、后位灯和牌照灯亮（图5-23) a将开关手柄向前转动到底，全数照明灯亮（图5-23)0将开关手柄向上拉，近光灯亮，向下推到底，远光灯亮。
交替转换近光灯和远光灯时，可在近光灯亮的位置向上提开关变远光灯，放松开关变近光灯（图5-23)0将开关手柄向后转到底，全数照明灯灭（图5-23)。
小提示：转向灯开关是控制转向信号灯光的装里。
转向灯指示方向、转向开关控制杆拔动方向和转向盘转动方向一致。
向料下方拉开关手栖，左转向灯亮；向奸上方推开关手柄，右转向灯亮。
在转向进程中，转向盘回转时，多数车辆手柄会自动复位。
一贯左转向、向左变更车道、准备超车、驶离停车地址或掉头时，应当提前开启左转向灯；向右转向、向右变更车道、超车完毕驶回原车道、靠路边停车时，应当提前开启右转向灯（图5-24)。
三、风窗玻瑞刮水器开关风窗玻璃刮水器组合开关（图5-25）是控制刮水器的操作装置，大多数安装在转向盘右下方转向柱上，用右手操纵将开关手柄向下拉或向上推，可选择不同的刮刷档。
向内提拉开关手柄，前风窗玻璃挑涤器开始清洗风窗玻璃，刮水器自动进行刮刷。
向前转动手柄，后风窗玻璃洗涤器工作，刮水器间歇摆动；回转手柄，后风窗玻璃洗涤器停止工作。
