元件库的创建
第一节 创建自制原理图元件库
元件设计界面 （1）器件栏（放置、添加、删除、编辑） （2）别名栏（添加、删除、编辑） （3）引脚栏（添加、删除、编辑） （4） 模型栏（添加、删除、编辑）
2020/3/29
2、熟悉原理图元件编辑工具栏
2020/3/29
IEEE工具
元件绘制工具栏
2020/3/29
2020/3/29
（3）绘制元件CC4013 Part B外形 （4）属性的设置
【小提示】 在绘制元件时，可将其他元件库中的元件图形复制 到编辑区中进行图形、属性修改，然后保存即可。
2020/3/29
CC4013 Part B
2020/3/29
元件库应用—绘制照明控制电路
2020/3/29
元件编号 D1 D2 DS1 K L N Q1 S T U1 V1 V2
2020/3/29
项目四 练习
【练习3】新建元件库文件，取名为“常用电子器件.SchLib”。如图4-56所示，在 该元件库中绘制下列元件
2020/3/29
【练习4】用自制元件绘制如图4-57所示高灵敏度的静电放电检测电路
2020/3/29
【练习5】用自制多部件元件74LS00绘制如图4-58所示电路
长度/mil 20 20 20 20 20 20 20 20 20 20 20 20 20 20
特殊设置 内部边沿 Clock
内部边沿 Clock
2020/3/29
创建CC4013
2020/3/29
（1）绘制元件CC4013 Part A外形 （2）放置元件引脚并设置引脚属性 单击菜单“工具→新部件”命令
第一节 创建自制原理图元件库
一．元件库及类型
altium-designer集成元件库的创建
6. 单击
按钮，关闭Choose Color对话框，采用与原理图绘制中导线绘制相同旳措施，
绘制如图4-6所示旳几条线段，完毕电容外形旳绘制。
图4-6 绘制电容外形
图4-7 管脚放置状态
7. 执行菜单命令Place»Pin，进入管脚放置状 态，光标呈十字状，且附着一种管脚符号， 如图4-7所示。
图4-13 PCB Library Component对话框
14. 单击
按钮，关闭Pin Properties对话框。在工具栏中单击 图标，进入焊盘放置
状态，如图4-14所示。在出现旳Pad对话框中设置焊盘参数如图4-15所示。
图4-14 焊盘放置状态
图4-15 设置焊盘参数
15. 单击
按钮，关闭Pad对话框。移动鼠标到合适位置，单击左键，放置第一种焊盘，
37. 单击
按钮，出现如图4-39所示旳界面，结束封装创建向导。
图4-39结束封装创建向导
38. 单击
按钮，在PCB Library面板中将出现以上环节创建旳封装模型，在封装编辑界
面中将显示其外形，如图4-40所示。
图4-40 创建好旳封装模型
39. 保存目前文档。反复环节20-22，为元件PIC18F458指定封装模型为刚创建旳：DIP40，如 图4-41所示。
图4-18拟定新旳原点
图4-19 绘制线段
18. 在工具栏中单击 图标，进入线段放置状态，以新旳原点为起点，绘制如图4-19所示旳 线段。双击各条线段，在出现旳属性对话框中设置参数如图4-20所示。
图4-20 设置线段所在层
19. 用一样旳措施绘制焊盘2四面旳线段，如图4-21所示。
图4-21 完毕元件封装旳绘制
AltiumDesigner中制作PCB元件库
AltiumDesigner中制作PCB元件库Altium Designer是一款功能强大的电子设计自动化（EDA）软件，可用于制作PCB（Printed Circuit Board，印刷电路板）元件库。
PCB元件库是一系列在PCB设计中常用的电子元件的集合，可以大大提高设计的效率和准确性。
下面将介绍在Altium Designer中制作PCB元件库的详细步骤。
1. 打开Altium Designer软件，并创建一个新的工程文件。
选择“文件”-“新建”-“项目”，填写项目名称和保存路径。
2.在新建的项目中，右键点击“库文件”文件夹，并选择“新建”-“库文件”。
3.在弹出的对话框中，填写库文件的名称和保存路径，然后点击“确定”。
4.在库文件中，右键点击“库名称”并选择“新建”-“库文档”。
5.在弹出的对话框中，填写库文档的名称和保存路径，然后点击“确定”。
6.在新建的库文档中，将会显示一个零件视图窗口。
8.在放置元件之前，需要先导入元件库。
在“工具”-“库管理器”中，点击“文件”-“导入”-“库文档”。
9.在弹出的对话框中，选择要导入的元件库文件，并点击“打开”。
然后在库管理器中就可以看到导入的元件库。
10.在零件视图窗口中，使用“放置”工具栏中的放置命令，将元件从库管理器中拖放到零件视图中。
11.在放置元件时，可以设置元件的属性和参数。
可以通过双击元件来打开属性对话框，然后填写相关信息。
12.在制作PCB元件库时，还可以创建元件符号和封装。
元件符号是元件在原理图中的表示，封装是元件在PCB板上的物理包装。
14.在创建元件符号时，可以使用各种线条、形状和文字来表示元件的引脚和电路连接关系。
15.在创建封装时，可以使用各种线条、形状和孔位来表示元件在PCB板上的物理位置和连接关系。
16.在完成元件符号和封装的创建后，可以将它们保存到元件库中，以供后续的PCB设计使用。
20. 在PCB设计完成后，可以将设计数据导出为Gerber文件，以供PCB制造商进行生产。
PDMS管道元件库创建
材料描述（Material Text）
➢ 材料描述-存储区域
• 一般来说,通用的材料描述存储在一个新的层次 • 在CATA层次下新建一个SECT用于存储材料描述
Create->Section...
➢ 创建材料描述(Material Text)
• 定位到用于存储材料描述的SECT层次 • 创建材料描述
等级表层次
创建管道等级
➢ 老版本需要在SPECON模块建立管道等级，新版本可在Paragon下 建立，方便快捷
➢ 首先需要创建一个Spec World来存储等级
创建等级步骤
➢ 创建等级
• 修改Spec属性 • 修改CAD属性 • 对于每种元件
-添加/编辑表头（Heading） -通过Category或者Part Family添加新项 -编辑Answer选项和参考(Reference) -重命名SPCO -添加PBOR1和PBOR2相同的项
创建点-Cartesian P-Point（PTCA）
创建点-Mixed P-Point（PTMI）
检查生成Байду номын сангаас点集
➢ 点集使用规则 • P-Point 1至10用于连接 • P-Point 11用于阀门的齿轮箱（gearbox）方向 注：更多内容请参考ISODRAFT Reference Manual文档
建立元件命名时注意事项
➢ 命名唯一 ➢ 命名具有意义 ➢ 容易实现元件定位 ➢ 方便在项目之间传递 ➢ 应当建立规范性文档
➢ SCOM=CATE+OD1+OD2 弯头：GB E A 200NN DN100国标1.5D 90度对焊弯头 （或按照自己的方式定义）GB-ELB-90LR-BW-100 SDTE:GBEA200-D
创建元件库及元件封装
• “Model”模型栏 添加：为选定元件添加相关模型 删除：删除选定的模型 编辑：编辑选定模型的属性
一、创建原理图元件库
1.3 元件符号编辑界面及参数设置
―设置库编辑器工作区参数
• 执行“工具”|“文档选项”菜单命令打开 • 右键|“选项”|“文档选项”打开 • 双击边框打开
一、创建原理图元件库
一、创建原理图元件库
1.6 元件的检错与报表
―元件符号库信息报表
• 单击“报告”|“库列表”命令自动弹出元件符号库 的信息报表
1.4 单部件元件符号的绘制
第五步 放置引脚及其属性设置
―单击工具栏中的快捷按钮，鼠标变成十字形并 附着着一个引脚符号 ―移动鼠标到合适的位置，单击鼠标完成放置 ―点击右键或者按ESC退出放置状态
1.4 单部件元件符号的绘制
第五步 放置引脚及其属性设置
―放置引脚时，一端会出现一个“X”表示引脚 的电气特性，元件有电气特性的这一端要朝外 放置，用于连接走线 ―放置的过程中可以通过“空格”键来调整方向
第五步 放置引脚及其属性设置
―“内边沿”下拉菜单
• 只有一种符号Clock，表示该引脚为时钟引脚
―“外边沿”下拉菜单
• Dot：圆点符号引脚，用于负逻辑工作场合 • Active Low Input：低电平有效输入 • Active Low Output：低电平有效输出
1.4 单部件元件符号的绘制
一、创建原理图元件库
1.1 元件符号概述
―元件符号是元件在原理图上的表现形式，主要 由元件边框和引脚组成 ―通过引脚来建立电气连接关系 ―元件符号中的引脚、元件封装中的焊盘和实际 元件引脚是一一对应的
1.1 元件符号概述

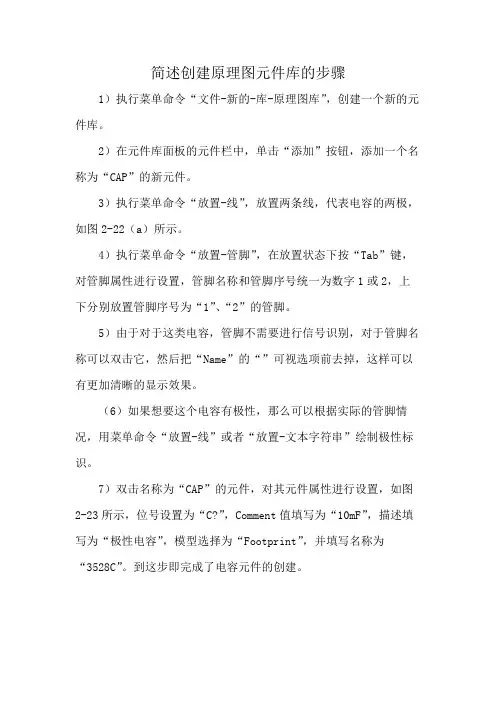

简述创建原理图元件库的步骤
简述创建原理图元件库的步骤
1）执行菜单命令“文件-新的-库-原理图库”，创建一个新的元件库。
2）在元件库面板的元件栏中，单击“添加”按钮，添加一个名称为“CAP”的新元件。
3）执行菜单命令“放置-线”，放置两条线，代表电容的两极，如图2-22（a）所示。
4）执行菜单命令“放置-管脚”，在放置状态下按“Tab”键，对管脚属性进行设置，管脚名称和管脚序号统一为数字1或2，上下分别放置管脚序号为“1”、“2”的管脚。
5）由于对于这类电容，管脚不需要进行信号识别，对于管脚名称可以双击它，然后把“Name”的“”可视选项前去掉，这样可以有更加清晰的显示效果。
（6）如果想要这个电容有极性，那么可以根据实际的管脚情况，用菜单命令“放置-线”或者“放置-文本字符串”绘制极性标识。
7）双击名称为“CAP”的元件，对其元件属性进行设置，如图2-23所示，位号设置为“C?”，Comment值填写为“10mF”，描述填写为“极性电容”，模型选择为“Footprint”，并填写名称为“3528C”。
到这步即完成了电容元件的创建。
AD-创建集成元件库
项目5 创建集成元件库
任务5.1 自制集成元件库
2.为原理图符号添加封装 在图2-83原理图库文件编辑器界面的模型编辑区内，双击 Add Footprint选 项
为原理图添加封装，如图2-84所示，选择刚刚新建的7SEG封装模型 6IN1-DIP14 并确定，此时完成了原理图模型与PCB封装的关联，右下角显示对应封装图形。
项目ቤተ መጻሕፍቲ ባይዱ 创建集成元件库
任务5.2 创建项目集成元件库
任务实施 执行菜单命令 File | Open Project，弹出文件选择框。选择C:\Documents and
Settings\All Users\Documents\Altium\AD14\Examples\Connected Cube文件 夹中的 Connected_Cube PCB项目，如图2-89所示。
图2-89 打开 Connected_Cube项目
项目5 创建集成元件库
任务5.2 创建项目集成元件库
执行菜单命令 Design | Make Schematic Library ，系统自动生成该项目的原 理图库文件，如图2-90所示。
图2-90 新生成的项目原理图库文件
项目5 创建集成元件库
任务5.2 创建项目集成元件库
模块二 集成元件库的设计
项目5 创建集成元件库
项目5 创建集成元件库
1 了解集成元件库的好处
项目 目标
2
掌握自制集成元件库的 创建方法
3 掌握项目集成元件库的
创建方法
项目5 创建集成元件库
项目 任务
1 创建用户自制集成元件库 2 创建项目集成元件库
项目5 创建集成元件库
实验二 创建原理图元件库及制作原理图库元件
实验二 创建原理图元件库及制作原理图库元件一、实验目的1、学会创建原理图元件库，熟悉原理图库元件编辑器的基本操作方法。
2、熟悉和掌握原理图库元件编辑器中库元件管理器的使用方法。
3、熟悉和掌握绘图工具栏中各种绘图工具的使用。
4、熟悉和掌握绘制原理图库元件的方法和步骤。
二、实验内容1、在实验一所建立的“你的学号你的姓名.DDB”设计数据库中接着新建一个原理图元件库文件，文件名为：“实验二.LIB”。
2、在“实验二.LIB”中新建第一个原理图库元件，元件名称为AT89S2051，该元件是Atmel公司生产的51内核20引脚的单片机，其管脚名称及排列如图2-1所示。
图2-1 AT89S2051的管脚排列图3、在“实验二.LIB”中新建第二个原理图库元件，元件名为：DPY_7-SEG_DP，其管脚名称及排列如图2-2所示。
该元件是7段LED数码管。
图2-2 7段LED数码管的管脚排列图三、实验步骤1、打开自己的设计数据库文件。
首先，打开你自己的实验文件夹。
然后，双击你自己的DDB设计数据库文件，打开设计数据库。
如图2-3所示。
（a） （b）（c）图2-3 打开设计数据库步骤2、建立原理图库文件。
单击【File】→【New…】菜单或在设计管理器中先单击“Documents”文件夹，然后在打开的列表工作区的空白处单击鼠标右键，在弹出的快捷菜单中选择【New…】菜单。
弹出新建文档对话框。
选择图标 ，即“Schematic Library Document”文件类型，然后单击“OK”按钮。
即新建一个原理图库文件，如图2-4所示。
默认的文件名是Schlib1.Lib。
图2-4 新建原理图库文件3、文件改名，将“Schlib1.Lib”改为“实验二.Lib”。
具体操作步骤如下。
首先，将鼠标放在工作区域上方的“Schlib1.Lib”标签上，然后单击鼠标右键，在弹出的快捷菜单中选择【Close】菜单，在弹出的“Confirm”对话框中，单击“Yes”按钮，保存改变。
orcad library builder使用
orcad library builder使用
Orcad Library Builder 是一个可用于创建和管理Orcad元件库（Library）的工具。
使用Orcad Library Builder，您可以按照以下步骤使用它：
1. 打开OrCAD Library Builder。
您可以从OrCAD软件套件的启动菜单中找到它。
2. 创建一个新的元件库。
选择"File -> New Library"来创建一个新的库文件。
3. 添加元件到库文件中。
您可以使用拖放操作或者选择"Tools -> Add Parts to Library"来添加元件。
4. 指定元件的属性。
在添加元件后，您可以为它们指定属性，例如名称、封装、引脚等。
选择元件，然后在属性栏中编辑它们。
5. 导入现有的元件库文件。
如果您已经有一个现有的元件库文件，您可以选择"File -> Import Library"将其导入到Orcad Library Builder中进行管理和更新。
6. 保存和导出元件库文件。
一旦您完成了对元件库的创建和编辑，您可以选择"File -> Save Library"保存您的库文件。
您还可以选择"File -> Export Library"导出库文件为其他格式，以供其他用户或软件使用。
以上是使用Orcad Library Builder的基本步骤。
根据您的具体需求，您还可以探索其他高级功能和设置，以充分利用这个工具。
制作元件及创建元件库
第6章制作元件与创建元件库当绘制原理图时，常常在放置元件之前，需要添加元件所在的库。
因为元件一般保存在一些元件库中，这样能很方便用户设计使用。
尽管Altium Designer内置的元件库已经相当完整，但有时用户还是无法从这些元件库中找到自己想要的所有元件，比如某种很特殊的元件或新出现的元件。
在这种情况下，就需要自行创建新的元件及元件库。
Altium Designer提供了一个完整的创建元件库的工具，即元件库编辑（Library Editor）管理器。
下面讲解如何使用元件库编辑器来生成元件和创建元件库。
6.1 元件库编辑器制作元件和创建元件库是使用Altium Designer元件库编辑管理器来进行的，在进行元件制作前，先熟悉一下元件库编辑器。
在当前设计管理器环境下，执行File→New→Library→Schematic Library命令，就可以进入原理图元件库编辑工作界面，然后选中View→Workspace Panels→SCH→SCH Library，系统会打开元件库编辑管理器，如图6-1所示。
如果执行命令后，元件库编辑管理器没有显示，则可以在项目管理器下面的状态栏处选择SCH Library选项卡。
元件编辑管理器主工具栏实用工具栏图6-1 元件库编辑管理器以及编辑界面165166元件库编辑管理器界面与原理图设计编辑器界面相似。
主要由元件库编辑管理器、主工具栏、菜单、实用工具栏、编辑区等组成。
不同的是在编辑区有一个“十”字坐标轴，将元件编辑区划分为四个象限。
一般在第四象限进行元件的编辑工作。
除了主工具栏以外，元件库编辑管理器提供了两个重要的工具栏，即绘制图形工具栏和IEEE 工具栏，如图6-1所示，后面将会介绍。
6.2 元件库的管理在讲述如何制作元件和创建元件库前，首先了解元件管理工具的使用，以便在后面创建新元件时可以有效管理。
下面主要介绍元件库编辑管理器的组成和使用方法，同时还将介绍其他一些相关命令。
简述制作pcb元件库的基本过程
简述制作pcb元件库的基本过程
制作PCB元件库是电路设计中的重要步骤，它可以帮助设计师更加高效地完成设计工作。
下面是制作PCB元件库的基本过程：
1. 收集元件资料：首先需要收集所需元件的资料，包括元件的型号、尺寸、引脚数、电气特性等。
这些资料可以从元件厂商的官方网站、数据手册以及其他可信来源中获得。
2. 创建库文件：在PCB设计软件中创建一个新的库文件，命名为所需元件的名称。
例如，如果要创建一个电容器的库，可以将库文件命名为“Capacitor.lib”。
3. 添加元件：将收集到的元件资料添加到库文件中。
在PCB设计软件中，可以使用元件编辑器或元件向导来添加元件。
添加元件时需要填写元件的各种属性，例如元件的名称、型号、尺寸、引脚数、电气特性等。
4. 设置规则：在添加元件后，需要设置元件的规则。
规则包括元件的约束条件、阻抗、静电容量等。
这些规则可以帮助PCB设计软件在进行布线时自动根据元件规则进行布线，从而提高设计效率。
5. 导出库文件：完成元件添加和规则设置后，需要将库文件导出。
导出后的库文件可以在设计过程中被引用，用于设计PCB电路板。
需要注意的是，制作PCB元件库需要仔细梳理元件资料和设置规则，以确保元件的正确性和可靠性。
此外，还需要不断更新元件库，以适应新的电路设计需求。
altium designer元件库
altium designer元件库Altium Designer元件库：从基础认识到高级应用引言：Altium Designer作为一款领先的电子设计自动化(EDA)软件，广泛应用于电子工程领域。
元件库作为其重要组成部分，承载着各种电子元器件的相关信息。
本文将从基础概念开始介绍Altium Designer元件库的基本知识和使用方法，然后探讨一些高级应用和技巧。
无论是初学者还是有一定经验的设计师，本文将为您提供宝贵的参考和指导。
一、Altium Designer元件库的基础知识1.1元件库的定义和作用元件库是Altium Designer中保存和管理电子元器件的数据库。
它包含了各种电子元器件的符号、封装、参数、模型等信息，为电子设计提供便利。
1.2元件库的分类Altium Designer中的元件库分为库文件库和数据库两种类型。
库文件库主要是以库文件的形式存储电子元器件信息，而数据库则使用统一的数据管理系统，更加强调元器件的参数和模型的管理。
二、使用Altium Designer创建和管理元件库2.1创建元件库在Altium Designer中，可以通过新建库文件或者新建数据库来创建元件库。
通过库文件，可以更加灵活地对元器件进行管理，而使用数据库则更加便于共享和协作。
2.2导入元器件库Altium Designer支持导入现有的元器件库，以便快速利用之前的工作成果。
可以导入Protel格式、OrCAD格式和许多其他常见的元器件库格式。
2.3添加和编辑元器件在元件库中，可以通过添加或编辑元器件的方式来完善库存。
对于已有的元器件，可以通过修改参数和模型来更新相关信息，也可以通过删除和复制等操作进行管理。
三、Altium Designer元件库的高级应用3.1生成3D模型Altium Designer可以根据元器件的封装信息自动生成相应的3D 模型，以便进行更加真实的设计和模拟。
在元件库中，可以添加、编辑和管理3D模型，提高设计的可靠性和可视化效果。
简述创建原理图元件库的步骤
1.简述创建原理图元件库的步骤答：创建一个新的原理图库文件，新建一个元件绘制元件外形，添加引脚，设置元件属性2.简述protel DXP的文档分类及文件管理机制答: 1.PCB项目文档（*.PrjPcb）PCB文档（*.pcbdoc或.pcb）原理图文档（*.schdoc或.sch）原理图库文档（*.schlib或*.lib）PCB封装库文档（*.pcblib 或*.lib）网络列表（*.net）混合信号仿真文件（*.mdl或*.nsx）CAM文件（*.cam）输出报表（*.rep）2.FPGA项目文档(*.PrjFpg) VHDL文档VHDL库文档3.原理图绘制过程答：1.建立工程，添加原理图文件2.设置图纸尺寸和版面及工作环境3.加载元件库4.放置元件，编辑元件属性5.连接电路6.生成网络表存盘4. Line和wire的区别答：Line画线没有电气连接属性，wire画的线有电气属性，相当于导线Line起说明作用，可以放置在任何地方，wire起连接作用，只能放在导线上或元件引脚末端5. 简述net lable与text string的区别答：网络标签用来为电气对象分配网络名称，在没有实际连线的情况下可以通过用来将多个信号线连接起来，它只能放在导线上或元件引脚末端.文本字符串不具有电气特性，可以放置到任何地方，起说明作用6. 简述下一层原理图的用途及绘制方法，并简述其中一种方法的绘制过程答：用途及绘制方法：设计比较复杂的电路自顶向下的层次电路设计自底向上的层次电路设计自顶向下：1.先设计包含子图符号的父图2.由父图中各个子图创建与之相应的子图过程：创建PCB设计项目创建父图文档由子图符号创建子图自底向上：1.先设计各功能子图2.再创建空的父图3.最后根据各个子图在空的父图中放置子图4.相应的子图符号过程：创建PCB设计项目创建功能子图设计父图7. 网络表有几种生成方法？最常用的是哪几种？答：原理图生成PCB文档生成直接编辑最常用的：原理图生成8. 举例说明网络表的格式，包括元件生成和网络定义答：元件声明网络定义【元件声明开始（网络定义开始R1 元件标识（Designatoer）Vc 网络名称VR5 元件封装（Footprint）C4—2元件标识—引脚33K 元件标注（comment））网络定义结束】元件声明结束9. 元件封装分几类？含义答：针脚式：焊点导孔贯穿整个线路板，其焊盘的板层属性是多层表面粘贴式：焊盘只限于表面板层，焊盘的属性是顶层或底层元件封装是指实际的电子元器件或集成电路的外形尺寸，管脚的直径及管脚的距离等，它使元件引脚和印制电路板上的焊盘一致。
详细说明创建元件库的步骤
详细说明创建元件库的步骤在进行电子设计工作时，我们经常需要使用到各种元件，如电阻、电容、晶体管等。
为了方便日后的工作，我们可以创建一个元件库，将常用的元件整理归类，以便于快速查找和使用。
下面将详细说明创建元件库的步骤。
1. 确定元件库的分类在创建元件库之前，首先需要确定元件库的分类方式。
可以根据元件的类型（如电阻、电容、晶体管等）进行分类，也可以根据元件的封装形式（如贴片型、插针型等）进行分类。
根据实际需要，选择合适的分类方式，以便于后续的整理和使用。
2. 收集元件资料收集所需的元件资料是创建元件库的重要步骤。
可以通过电子元件的供应商网站、数据手册、电子设计论坛等渠道获取元件的详细资料。
需要注意的是，收集的资料应该包括元件的名称、型号、参数、封装等信息，以及元件的应用示意图或原理图等。
3. 整理元件资料在收集到元件资料后，需要对其进行整理。
可以使用电子表格软件（如Excel）将元件资料整理成表格的形式，以便于后续的查找和管理。
在表格中，可以设置多个列分别用于元件的名称、型号、参数、封装等信息，并可以添加适当的筛选和排序功能，以便根据需要进行快速查找和筛选。
4. 建立元件符号库除了元件资料外，还需要建立元件的符号库。
符号库是一种用来表示元件的图形符号，方便在电路图中进行使用和编辑。
可以使用电子设计软件自带的符号库，也可以自己绘制符号并导入到软件中。
在建立符号库时，需要根据元件的类型和封装形式，绘制相应的符号，并为其命名。
5. 导入元件资料和符号库在元件库的创建过程中，需要将收集到的元件资料和建立的符号库导入到电子设计软件中。
具体的导入方式可以根据软件的不同而有所差异，一般可以通过导入文件或者直接复制粘贴的方式实现。
导入后，需要对元件资料进行验证和校对，确保导入的信息准确无误。
6. 进行元件库的分类和整理在导入元件资料和符号库后，需要对元件库进行分类和整理。
可以根据之前确定的分类方式，将元件分组并进行归类。
实验二 库元件制作及元件库创建
实验二库元件制作及元件库创建
1. 实验目的
(1) 熟悉元件库编辑管理器；
(2) 掌握原理图库元件的管理与创建；
(3) 掌握绘制电路原理图的方法。
2. 实验要求
(1) 熟悉原理图库文件编辑环境；
(2) 熟悉原理图库实用工具栏和面板；
(3) 掌握原理图库元件的编辑与制作；
(4) 掌握生成原理图库及库报告的方法。
3. 实验内容
(1) 创建一个库元件——RC滤波器芯片LT1568，完成库元件的编辑与制作。
(2) 绘制如图2-1所示的LT1568电路原理图，完成元件的放置、调整、连线、编辑及属性设置等操作。
图2-1 LT1568电路
(3) 生成图2-1相应的原理图库，并生成文档和浏览器两种类型的库报告。
4. 实验报告要求
(1) 简述实验目的及要求；
(2) 简述完成实验内容的主要操作步骤，打印绘制的电路原理图；
(3) 提交实验内容电子文档。
电路设计标准实例第11章创建元件库及元件封装
2．IEEE符号工具
单击“Utilities（实用）”工具栏中的
按钮，弹出相应的IEEE符号工
具 ， 如 图 所 示 ， 是 符 合 IEEE 标 准 的 一 些 图 形 符 号 。 其 中 各 按 钮 的 功 能 与
“Place（放置）”菜单中“IEEE Symbols（IEEE符号）”命令的子菜单中的
常用元件封装分类如下。
BGA（Ball Grid Array）：球栅阵列封装。 PGA（Pin Grid Array）：插针栅格阵列封装。 QFP（Quad Flat Package）：方形扁平封装 PLCC（Plastic Leaded Chip Carrier）：塑料引线芯片载体。 DIP（Dual In-line Package）：双列直插封装。 SIP（Single In-line Package）：单列直插封装。 SOP（Small Out-line Package）：小外形封装。 SOJ（Small Out-line J-Leaded Package）：J形引脚小外形封装。 CSP（Chip Scale Package）：芯片级封装。 Flip-Chip：倒装焊芯片。 COB（Chip on Board）：板上芯片封装。
Step3 单击菜单栏中的“Tools（工具）” →“New Part（新建部件）”命令在 “SCH Library（SCH元件库）”面板上库元件“LF353”的名称前多了一个 符号， 单击 符号，可以看到该元件中有两个子部件，刚才绘制的子部件原理图符号系 统已经命名为“Part A”，另一个子部件“Part B”是新创建的。
使用通孔安装技术安装元件时，元件安置在电路板的一面，元件引 脚穿过PCB板焊接在另一面上。通孔安装元件需要占用较大的空间，并 且要为所有引脚在电路板上钻孔，所以它们的引脚会占用两面的空间， 而且焊点也比较大。但从另一方面来说，通孔安装元件与PCB连接较好， 机械性能好。例如，排线的插座、接口板插槽等类似接口都需要一定的 耐压能力，因此，通常采用THT安装技术。
AltiumDesigner13标准教程第九章创建元件库及元件封装
第9章
创建元件库及元件封装
：低态有效输出符号； ：π形符号； ：大于等于符号； ：集电极上位符号； ：发射极开路符号； ：发射极上位符号； ：数字信号输入符号； ：反向器符号； ：或门符号； ：输入输出符号； ：与门符号； ：异或门符号； ：左移符号； ：小于等于符号； ：求和符号； ：施密特触发输入特性符号； ：右移符号； ：打开端口符号； ：右向信号流量符号； ：双向信号流量符号。
图 9-3
原理图符号绘制工具 253
：绘制矩形。 ：绘制圆角矩形。 ：绘制椭圆。 ：绘制扇形。 ：插入图片。 ：在当前库文件中添加一个元件。 ：在当前元件中添加一个元件子部分。 ：放置管脚。 这些工具与原理图编辑器中的工具十分相似，这里不再进行详细介绍。
2．模式工具栏
模式工具栏用来控制当前元件的显示模式，如图 9-4 所示。 ：单击该按钮可以为当前元件选择一种显示模式，系统默认为 Normal。 ：单击该按钮可以为当前元件添加一种显示模式。 ：单击该按钮可以删除元件的当前显示模式。 ：单击该按钮可以切换到前一种显示模式。 图 9-4 模式工具栏 ：单击该按钮可以切换到后一种显示模式。
252
第9章
创建元件库及元件封装
了。其中按钮功能如下。 ：为选定元件添加一个别称。 ：删除选定的别称。 ：编辑选定的别称。
3．Pins（管脚）栏
在元件栏中选定一个元件，将在管脚栏中列出该元件的所有管脚信息，包括管脚的编号、 名称、类型，其中各个按钮功能如下。 ：为选定元件添加一个管脚。 ：删除选定的管脚。 ：编辑选定管脚的属性。
9.1.3 设置库编辑器工作区参数
在原理图库文件的编辑环境中，选择 “工具”→“文档选项”菜单命令，则弹 出如图 9-6 所示的“库编辑器工作台”对 话框，可以根据需要设置相应的参数。 该对话框与原理图编辑环境中的“文 档选项”对话框的内容相似，所以这里只 介绍其中个别选项的含义，其他选项用户 可以参 考 原理图编辑环境中的“文档选 项”对话框进行设置。 “显示隐藏 Pin（显示隐藏管脚） ” 复选框： 用来设置是否显示库元件 的隐藏管脚。若选中该复选框，则 图 9-6 设置工作区参数 元件的隐藏管脚将被显示出来， 但 并没有改变管脚的隐藏属性。要改变其隐藏属性，只能通过管脚属性对话框来完成。 “习惯尺寸”选项组：用来设置用户是否自定义图纸的大小。选中该复选框后，可以 在下面的 X、Y 文本框中分别输入自定义图纸的高度和宽度。
创建原理图元件库及新原理图元件
创建原理图元件库及新原理图元件创建原理图元件库及新原理图元件实验预习：课本8.1、8.2、8.3⼀、元件库的类型集成元件库：包含元件的原理图模型、PCB封装模型、3D模型等多种模型。
原理图元件库：只包含元件的原理图模型。
PCB封装元件库：只包含元件的PCB封装模型。
集成元件库的⽂件后缀为：.IntLib原理图元件库的⽂件后缀为：.SchLibPCB封装元件库⽂件后缀为：.PcbLib⼆、创建原理图元件库及新原理图元件的含义与作⽤所谓创建原理图元件库及新原理图元件是指创建⼀个新的原理图元件库，并在其中建⽴新的原理图元件，作⽤是可以提供现有元件库中没有的元件。
三、本次实验的任务创建⼀个原理图元件库，在其中建⽴如下两个原理图元件：LM741 X25045四、创建原理图元件库及新原理图元件的⽅法1）创建⼀个原理图元件库⽂件：选择菜单命令“File ->New->Library->Schematic Library”2）保存⽂件，保存时取⽂件名为：学号+姓名，后缀.SchLib不要改动。
3）熟悉原理图元件库的编辑环境（参考书本352页，图8-2）注：⾯板区默认情况下是打开的，如未打开，可⽤菜单命令“View ->Workspace Panels->SCH->SCH Library”将其打开；创建原理图元件库⽂件后，会⾃动创建⼀个元件，在⾯板区中显⽰为Component_1。
4）绘制元件原理图符号的轮廓（参考8.3.2节，P362）选择菜单命令“Place->Rectangle”绘制元件的矩形轮廓。
5）绘制元件引脚（参考8.3.3节，P362）选择菜单命令“Place->Pin”绘制元件的引脚。
双击引脚，打开引脚属性对话框（如下图），设置引脚属性，主要包括：a)Dsiplay Name——显⽰名称b)Designator——序号c)Dsiplay Name——显⽰名称d)Electrical Type——电器类型e)Symbols——符号注：在Dsiplay Name栏输⼊引脚名时，在字母后⾯输⼊“\”表⽰在字母上加横线，例如输⼊W\P\，则引脚名显⽰为，如下图所⽰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．集成库概述
Altium Designer 采用了集成库的概念。
在集成库中的元件不仅具有原理图中代表元件的符号，还集成了相应的功能模块。
如Foot Print 封装，电路仿真模块，信号完整性分析模块等。
（关系图如图1）集成库具有以下一些优点：集成库便于移植和共享，元件和模块之间的连接具有安全性。
集成库在编译过程中会检测错误，如引脚封装对应等。
二．集成库的创建
集成库的创建主要有以下几个步骤
1．）创建集成库包
2．）增加原理图符号元件
3．）为元件符号建立模块联接
4．）编译集成库
举例：
1．执行File New Project Integrated Library, 创建一个包装库项目，然后重命名并保存到目录，如c:librarylibrary, 生成library.libpkg 集成库包。
2．在project 标签右键点击project 名，在弹出的菜单中选择增加原理图库。
（图2）并命名保存。
3．在shclib 编辑界面，选择Place 菜单下工具绘制一个元件符号，如图3，添加一个NPN 晶体管。
4．在sch library 标签下选择默认元件名component_1,双击进入元件属性对话框。
在“defaultdesignator” 处输入默认符号名；（如Q？）在“comment” 处输入对元件的描述；（如NPN Transistor ）在“physical component” 处输入元件的名称；（NPN）如图4。
点击OK 就生成了一个名为NPN 的元件。
5．在为符号元件建立模块联接之前，先建立查找路径。
选择Projectproject Option…，进入project 属性对话框，在Search Paths 页添加模块路径。
Footprint库在Altium Designer 6 libraryPCB 路径下。
为了防止查找范围过大，一般“include sub-folders in search” 不选中。
然后点击“refresh list” 按钮。
如图5
建立Footprint 模块联接
点击shclib 界面下左下角Add Footprint,进入增加元件封装界面，运用Browse 按钮选择Cylinder with flat index.pcblib 下的BCY-W3 封装。
也可以使用Find 按钮来查找所需要的封装。
点击OK，这样封装模块就加载好了。
如图6
建立simulation 模块联接
Altium Designer 的spice 模型文件格式是*.ckt 或*.mdl，可以直接从元件供应商的网站下载相应的模型。
本例的模型文件在Altium Designer 6examples utorialscreating components 目录下，把该目录加载到“search paths” 中。
类似增加元件封装，选择“Add simulation”, 弹出加载对话框，在“model kind” 选项中选择“transistor”, 在“model name”中输入NPN，（对应与NPN.mdl 文件）在“description”中加入描述。
点击OK 这样simulation 模块就加好了。
图7。
如没有spice 模型，可以选择“create…” 按钮手工添加一个模型。
建立signal integrity 模块联接
选择“Add signal integrity” 打开对话框，在“type”处选择“BJT”类型，其他可以选择默认值，也可以运用“import IBIS”按钮导入文件模型。
点击OK。
同上可以增加3D 模型，3D 模型文件格式是*.VRML,*.IGES.
6．编译集成库，在project 标签中，右击library.libpkg，在弹出的菜单中选择compile integratedlibrary library.intlib. 编译完成后，在c:libraryproject output forlibrary 目录下生成library.intlib集成库。
三．集成库的使用
点击窗口左边library 标签，打开库对话框，点击library…进入库配制界面，install…按钮可以增加集成库，remove 按钮可以移走不许要的库。
这样就可以使用库中元件了。
四．集成库的编辑
直接对集成库的编辑是不允许的，所以先的把集成库分拆成集成库包。
选择Fileopen…选择一个集成库，如Altium Designer 6librarymiscellaneous device.intlib,在弹出的对话框中选择Extract sources, （图9）这样生成了miscellaneous device.libpkg，就会进入元件编辑界面，可以对元件以及对元件的各种模块联接进行编辑了。
五．创建元件Footprint 库
在altium designer 中，封装库是以*.pcblib 格式存在，它可以嵌入到一个集成库中，也可以在pcb 编辑界面中直接调用其中的元件。
Altium designer 中封装库在altium designer6librarypcb 目录中。
举例：
1．在project 标签中，右键点击library.libpkg，选择add new to projectpcb library,增加一个pcb 库并命名保存为pcblib1.pcblib。
如图10
2．双击pcblib1.pcblib 文件打开pcb 元件库界面。
就可以运用placepad, placearc,placeline 等命令来绘制元件了。
3．双击焊盘，打开焊盘属性对话框，可以对焊盘进行配制。
如图11，在“property”选项中可以设定焊盘类型，Top layer 对应SMD 焊盘，multi layer 对应穿孔。
“Hole information” 可以设定孔的形状，如
方孔，槽形孔等。
双击line，可以对线条进行配制，如果线条表示元件的外形，则设定在top overlay 层。
