橡胶止水带的两种接口方式：冷接法和热接法
关于各种橡胶止水带认识和了解
中埋式止水带应采取什么固定措施，施工时有哪些考前须知?中埋式止水带是指埋设在混凝土构造的变形缝或施工缝中部的止水带，施工时先将其安装固定在两侧构造的配筋上，再浇筑两侧混凝土。
中埋式止水带施工时应注意以下问题：1．中埋式止水带的埋没位置应正确，中埋式止水带中心线应和变形缝中心线重合。
2．止水带宜采用专用钢筋套或扁钢固定，不得穿孔或用铁钉固定。
采用扁纲固定时，止水带端部应先用扁钢央紧，固定扁钢用的螺栓间距宜为500mm，并格扁钢与构造内钢筋焊牢。
3．由于顶、底板止水带下部的混凝土不易振捣密实，气泡也不易徘出，而且说混土水化凝结过程产生的收缩易使止水带与下面的混凝土产生缝隙，从而导致变形缝漏水，因此顶、底板内止水带应成盆式安设，见图2—10。
图2-10 顶、底板中埋式止水带的固定4．由于止水带的接缝是止水带本身的防水酶弱处，因此接缠的数量愈少愈好，接缝位置应设在边墙较高位置上，不得设在构造转角处，接头宜采用热压焊。
5．转弯处宜采用直角专用配件，并做成圆弧形，橡胶止水带的转角半径不得小于200mm，钢边橡胶止水带不得小于300mm，而且转角半径应随止水带的宽度增大而相应加大，以便于止水带的安设。
6．混凝土挠筑前应校正止水带位置，外表清理干净，止水带损害处应修补；先施工一例混凝土时，其端模应支撑结实，严防漏浆；顶、底板止水带的下侧混凝土应振捣密实，边墙止水带内外加混凝土应同步浇筑，以保持止水带位置正确、平直，无卷曲现象。
中埋式橡胶止水带施工方法支模固定橡胶止水带绑筋支模前,放线人员先在垫层上弹定位墨线,确定变形缝的位置。
定位墨线应在支模后仍外露,以便检查中埋式止水带〔埋入式止水带〕的偏移。
钢筋绑扎完后,中埋式入止水带两端采用定位钢筋和扁钢固定,扁钢的作用是将止水带两端牢牢夹紧,并将扁钢与构造内钢筋和定位钢筋焊牢,固定扁钢用的螺栓间距宜为500mm,保证中埋式止水带中间空心圆环与变形缝的中心重合,同时中埋式式止水带两端稍微翘起与中间空心圆环水平夹角为15°～30°为宜, 便于水平设置的橡胶止水带在人工振捣时能排出空气。
橡胶止水带的粘接办法
+ 技术参数?接口的连接方法如下:通常采用冷粘法也有热熔连接方式。
不论是哪一种,对于的施工环境要求都是：施工现场应清洁干净。
现在我们以冷粘法进行说明:用卡具将两条止水带割出两个相反的45°角坡口，用磨毛机将背面和同材质胶板磨毛（胶板长度不小于400mm，宽度与止水带宽度相等，各磨出250mm 毛面）。
另准备好封口胶片，规格为厚1mm，宽150～200mm ，长度比止水胶带断面长100mm ，并将粘贴面磨毛。
连接前先用高标号汽油将、胶板粘结面清洗干净。
用氯丁胶粘剂刷2～3 遍，每次干燥时间约为10min （以手触胶粘剂稍有黏性为宜）。
先将一侧止水带粘于胶板之上，再将另一侧止水带与粘于胶板上的对齐至45°角粘于胶板之上。
然后用木块沿止水带凹槽用木锤击打，使其粘牢。
凸出部位用手辊压，使其粘紧。
对接口不严处，用密封胶腻子填实，最后在胶片与止水带接口处刷氯丁胶粘剂，将接口包实。
由于纵横交接处，在混凝土垫层上沿纵横止水带外侧向外扩展各200mm，其间粘贴3mm厚的三元乙丙橡胶防水卷材或氯丁橡胶片（粘贴于垫层之上，要牢固）。
然后将横向止水带两边沿45°角断开，并与纵向止水带拼接严密。
最后用401 防水胶将止水带与防水卷材或橡胶片粘贴牢固，并在接口处刷氯丁胶粘剂，将接口包实。
近年来,国内的高层在建筑物中,也都在安装进行防水处理,并且技术已经非常普遍，并且得到了广泛的应用，主要是因为建筑物地底下水位较高，同时为了加快施工进度（一般安装的时间是两个月），使地下室顶板施工完成后尽快进行基坑的回填，故对地下室底板及外墙的均采取了超前止水措施。
做法大样是参照上海现代院的做法的。
所谓超前是指构件与水面之间或之前的防水方案，超前止水的方法很多，一般是局部加厚，并增设外贴式或。
其中是一种采用特殊工艺生产的橡胶止水带产品，它采用具有高粘特性的橡胶材料，贴附在的止水区域。
增强了止水带与构筑物的结合紧密度，提高了止水、防水能力。
钢边橡胶止水带冷搭接方法
钢边橡胶止水带冷搭接方法1. 引言1.1 钢边橡胶止水带冷搭接方法介绍钢边橡胶止水带是一种常用于建筑工程中的防水材料，其冷搭接方法是一种常见的连接方式。
在施工过程中，正确的冷搭接方法可以保证止水带的密封性和耐久性，从而确保建筑物的防水效果。
冷搭接是指在连接止水带时不使用任何热源，而是通过特定的工艺方法将两根止水带连接在一起。
这种连接方式避免了热源对止水带的损坏，同时也更加安全可靠。
钢边橡胶止水带的冷搭接方法通常包括准备工作、具体的连接步骤、注意事项、施工要求和质量检测等内容。
在进行冷搭接时，施工人员需要严格按照规范操作，确保连接处的密封性和稳固性。
通过正确的冷搭接方法，钢边橡胶止水带可以有效防止水的渗漏，保护建筑物的结构和财产安全。
掌握钢边橡胶止水带的冷搭接方法对于建筑工程施工人员来说至关重要。
在实际施工中，要严格遵守相关规范和要求，确保施工质量和工程安全。
2. 正文2.1 一、准备工作在进行钢边橡胶止水带冷搭接的施工前，必须进行充分的准备工作，确保施工过程顺利进行并达到预期效果。
以下是进行冷搭接前需要做好的准备工作：1. 确定施工区域：首先要确定好需要进行搭接的止水带位置，清理工作区域，确保表面干净无杂物。
2. 工具准备：准备好必要的工具和设备，如剪刀、刷子、擦布、清洁剂等，以便进行施工过程中的操作。
3. 原料准备：根据需要的长度和宽度，准备好钢边橡胶止水带材料，确保质量符合要求。
4. 清洁表面：在进行搭接之前，需要将橡胶止水带接触的表面进行清洁处理，确保搭接部位平整干净。
5. 钢边橡胶止水带的处理：如果在施工前需要对止水带进行加工处理，确保止水带的长度和宽度符合实际需要，并且边缘平整。
准备工作的做好与否将直接影响到施工质量和效果，因此在进行冷搭接之前务必认真做好以上准备工作。
2.2 二、冷搭接方法步骤1. 清理基面在进行冷搭接之前，首先要对基面进行清理，确保表面没有灰尘、油脂或其他杂物。
可以使用清洁剂或刷子清洁，然后用清水清洗干净，待基面干燥后方可进行下一步操作。
橡胶止水带搭接

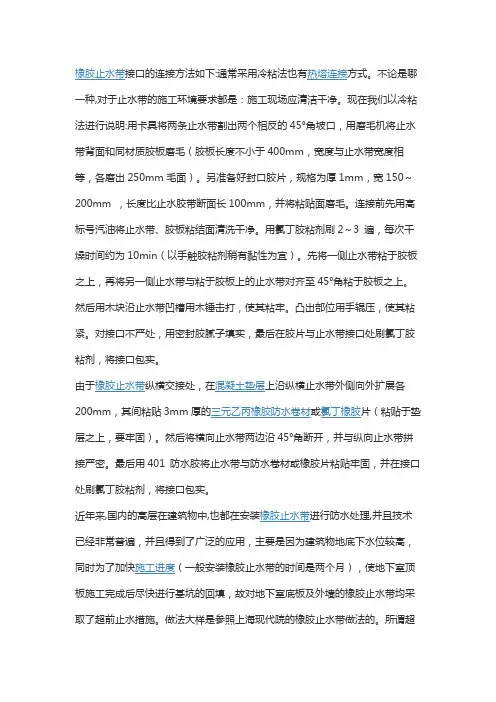

一种,对于止水带的施工环境要求都是：施工现场应清洁干净。
现在我们以冷粘法进行说明:用卡具将两条止水带割出两个相反的45°角坡口，用磨毛机将止水带背面和同材质胶板磨毛（胶板长度不小于400mm，宽度与止水带宽度相等，各磨出250mm毛面）。
另准备好封口胶片，规格为厚1mm，宽150～200mm ，长度比止水胶带断面长100mm，并将粘贴面磨毛。
连接前先用高标号汽油将止水带、胶板粘结面清洗干净。
用氯丁胶粘剂刷2～3 遍，每次干燥时间约为10min（以手触胶粘剂稍有黏性为宜）。
先将一侧止水带粘于胶板之上，再将另一侧止水带与粘于胶板上的止水带对齐至45°角粘于胶板之上。
然后用木块沿止水带凹槽用木锤击打，使其粘牢。
凸出部位用手辊压，使其粘紧。
对接口不严处，用密封胶腻子填实，最后在胶片与止水带接口处刷氯丁胶粘剂，将接口包实。
层之上，要牢固）。
然后将横向止水带两边沿45°角断开，并与纵向止水带拼接严密。
最后用401 防水胶将止水带与防水卷材或橡胶片粘贴牢固，并在接口处刷氯丁胶粘剂，将接口包实。
已经非常普遍，并且得到了广泛的应用，主要是因为建筑物地底下水位较高，板施工完成后尽快进行基坑的回填，故对地下室底板及外墙的橡胶止水带均采取了超前止水措施。
做法大样是参照上海现代院的橡胶止水带做法的。
所谓超前是指构件与水面之间或之前的防水方案，橡胶止水带超前止水的方法很多，一般是局部加厚，并增设外贴式或中埋式止水带。
高粘特性的橡胶材料，贴附在橡胶止水带的止水区域。
增强了止水带与构筑物的结合紧密度，提高了止水、防水能力。
各种止水带系列产品在进行安装时的方法：1、橡胶止水带在进行安装时应平整，表面的浮皮、锈污、油渍均应清除干净。
如有砂眼、钉孔、裂纹应予焊补。
如果现场接长宜用搭接焊。
搭接长度应不小用对接焊接，但均不得采用手工电弧焊。
在工厂加工的接头应抽查，抽查数量不少于接头总数的20％。
在现场焊接的接头，应逐个进行外观和渗透检查合格。
钢边橡胶止水带冷搭接方法
钢边橡胶止水带冷搭接方法全文共四篇示例，供读者参考第一篇示例：钢边橡胶止水带是一种常用的建筑材料，用于防止建筑结构中的水渗漏。
在施工过程中，橡胶止水带的冷搭接是一项非常重要的工作，冷搭接的质量直接影响到整个建筑结构的防水效果。
下面将介绍关于钢边橡胶止水带的冷搭接方法。
冷搭接的准备工作非常关键。
在进行搭接之前，需要将待接合的橡胶止水带表面进行清洁，确保没有灰尘、油污等杂物。
检查橡胶止水带的边缘是否平整，是否有损坏，如果有损坏需要及时修补或更换。
接下来，对于冷搭接的方法，可以采用以下步骤：1. 拉开橡胶止水带：将两条需要搭接的橡胶止水带分别朝外拉开，确保搭接部位无任何缝隙。
2. 制作搭接胶：准备一种适合橡胶止水带的特殊胶水，将胶水均匀涂抹在需要搭接的两条止水带的接合处。
确保胶水均匀、充分。
3. 搭接：将涂抹了胶水的两条橡胶止水带按照预定方向缓缓推压在一起，使胶水充分粘合。
待橡胶止水带搭接完成后，可以用木棍或者橡胶锤轻轻拍打搭接处，使其更加牢固。
4. 确认搭接无缺陷：待胶水干燥后，要再次检查搭接处是否有缝隙或者起泡等缺陷，如有需要及时修补。
冷搭接橡胶止水带的方法并不复杂，但要注意细节，保证每个步骤都正确、细致，确保橡胶止水带的质量。
只有这样，才能确保建筑结构的防水效果达到预期效果。
需要注意的是，橡胶止水带搭接后一定要进行水压试验，确保橡胶止水带的防水效果良好。
如果在水压试验中出现漏水情况，需要及时定位、修复漏水点，确保建筑结构的防水效果。
钢边橡胶止水带的冷搭接方法是建筑施工中一个重要的环节，只有做到每个步骤细致、正确，才能确保橡胶止水带的质量，从而保障建筑结构的防水效果。
在实际施工中，建议施工人员严格按照操作规程进行操作，确保施工质量。
【字数已超过要求，可以根据需要删除部分内容】第二篇示例：橡胶止水带是建筑材料中常用的一种，通常用于建筑物的水平和垂直接缝中，以起到止水防渗作用。
而钢边橡胶止水带则是在传统橡胶止水带的基础上，增加了钢边，使其更加坚固和耐用。
市政隧道工程橡胶止水带冷、热接头施工工艺
市政隧道工程橡胶止水带冷、热接头施工工艺橡胶止水带冷粘操施工工艺（仅供施工时参考）方法一：（一）先将待接的止水带两端头钢板在离端头5cm处各钻两个平行的孔，用于粘接时放便捆扎所用。
再将待接的止水带两端头的橡胶用利刀切削成平整的斜面，斜面长度大于200mm。
（见图1）图（1）图（2）（二）将削好的斜面用木锉锉毛并将保持清洁，不得粘泥砂尘土。
（三）用粘得牢或其它胶粘剂将打磨好的部份涂刷2～3次，每次都必须待溶剂挥发好后再进行第二次作业。
（四）将橡胶止水带两端头对位进行粘接，用锤子锤紧或压牢即可。
（见图2）方法二：在施工允许情况下，也可将橡胶止水带表面突出的筋和圆孔用利刀削法，使之与橡胶止水带成平面。
将削去的平面用木锉锉毛，涂刷胶粘剂后重合搭接，搭接长度同样应大于200mm。
（见图3）图（3）注：以上两种方法仅供参考，如有其它好的方法，由现场施工自行决定。
橡胶止水带热熔接头施工工艺一、准备工具：专用接头模具，千斤顶，钢板尺、壁纸刀，生胶片。
二、施工工艺步骤：第一步：接通专用接头模具电源，打开升温按键开始升温至140～145摄氏度（如没有温控箱，可用水滴到模具中间部位看水的反应有球状水跳起为温度过高，水有气体蒸发并伴有急速刺啦声音为正常可以使用）。
第二步：1、用壁纸刀将止水带两头削去2～3cm，露出新茬，便于粘接，接头处尽量齐整；2、用剪刀把生胶片裁下长30cm左右、宽3～5cm、厚度适当的一条备用。
第三步：把升好温度的模具放至合适位置，把模具盖取下，将裁好的生胶片放到模具中间部位，把露出新茬的止水带两端分别放到生胶片两头加紧（注：平放就可以，请勿搭接），为防止缺胶现象，可预先在模具中的生胶片上再加一小条生胶片。
第四步：把模具盖好，用千斤顶，顶住模具上面的中间位置加压，看到模具两侧有胶溢出为宜，如不出胶，可裁一条2～3cm的生胶加入模具中，压好后4～5分钟即可。
第五步：开模，修整接头处胶边，完成粘接，若有缺胶现象重复1～5步。
钢边橡胶止水带冷连接方法
钢边橡胶止水带冷连接方法钢边橡胶止水带的冷连接方法其实说起来不难，但做起来可是需要点耐心的哦。
想象一下，你在工地上，阳光下大汗淋漓，眼前是一卷卷橡胶带，钢边闪闪发光，似乎在向你招手。
可这时候，冷连接可不能马虎。
咱们得把止水带两头的钢边处理得光光滑滑，像新剃的胡子一样，这样才能确保连接的稳固。
用工具轻轻打磨，别太用力，小心把它打坏了。
哎呀，不小心就要出乱子了！然后呢，就是要把两条止水带放在一起，看看它们是不是很合拍。
像是两个人在跳舞，一个节奏得合得来，不然就像踩到脚一样不舒服。
我们要在连接处涂上专用的胶水，这可不是普通的胶水哦，它可是专门为这种止水带量身定做的。
涂的时候，尽量均匀，不要让一边厚一边薄，最后的效果可就像一根斜了的手指，没办法用力。
好了，胶水涂好之后，就要小心翼翼地把两条止水带的钢边拼在一起，别急，慢慢来，像是拼拼图一样，小心翼翼，生怕错位。
得用夹具把它们夹紧，给它们点时间，像是给新婚的小夫妻一点独处的空间，慢慢培养感情。
一般要等个几小时，耐心点，这时候可以去喝杯水，休息一下，别一直盯着，真是累眼睛。
等到胶水干了，就可以把夹具取下。
这个时候，连接处应该是非常牢固的，像是老爷爷的手一握，就不松开了。
你再检查一遍，看有没有漏水的地方。
要是一切都顺利，那就恭喜你，成功了！这个冷连接可不是随随便便就能做到的，需要点技巧和耐心，像是做一道美味的菜，少了什么都不行。
在施工过程中，还要注意环境条件。
天气太潮湿，胶水可能不太好干；天气太热，又怕它干得太快，真是“见风使舵”，要灵活应对。
连接处处理完毕后，别急着庆祝，最好再等一两天，让它彻底干透，万一你这时候就想测试，结果一碰就漏，那可真是“自讨苦吃”。
说到这里，其实冷连接的方法就是这样简单。
大家在施工时，心里要有个底，不能急，慢工出细活嘛。
像老一辈教的那样，“一分耕耘，一分收获”，多花点时间，确保每一步都做到位，最终的结果才会让人满意。
有些时候也会遇到一些小麻烦。
图解橡胶止水带接头施工方法
图解橡胶止水带接头施
工方法
The manuscript was revised on the evening of 2021
图解橡胶止水带接头施工方法图1:某工地橡胶止水带截面形式
图2 :首先把止水带接头切齐
图3 ：尽量切齐切直
图4 :把止水带2边高出的勒切掉3 -5cm,便于接头粘贴防水材料
图5 ：象补轮胎一样把接头磨干净，不过补轮胎是手工的，这儿有手持工具
图6 :把接头拼齐
图7 ：接头处用520胶水粘贴
图8 :注意接头处要将空隙挤掉并粘牢
图10 :接头缝隙处贴上不知名的防水材料（抱歉！没问是什么材料！）
图11:之后又将另一种不知名的防水材料刷上胶水
图12 :将接头贴牢
图13 ：注意，是双面的
图14：之后，表面又刷胶水，再贴
图15 ：双面都贴一
遍
图16 :贴完就ok 了。
橡胶止水带接头技术
橡胶止水带接头技术一、中埋式钢边橡胶止水带施工应符合下列规定：钢边橡胶止水带埋设位置应准确，其中间空心圆环应与变形缝的中心线重合；中埋式钢边橡胶止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆；钢边橡胶止水带的接缝处应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊；中埋式钢边橡胶止水带在转弯处宜采用直角专用配件，应做成圆弧形，转角半径应不小于300mm，且转角半径应随止水带的宽度增大而相应加大。
施工过程中，橡胶止水带必须可靠固定，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。
固定止水带的方法有：利用附加钢筋固定；专用卡具固定；铅丝和模板固定等，如需穿孔时，只能选在止水带的边缘安装区，不得损伤其它部分。
二、对于橡胶止水带的冷粘法接口方法橡胶止水带采用冷粘技术处理止水带接头，工艺方便，易于控制，粘接强度超过止水带本身强度，其耐水、耐老化、耐腐蚀性能都很优异。
其使用于各种防水工程止水带接头施工，尤其在瓦斯等易燃气体的工程中，只能采用冷粘接技术处理接头。
1、止水带两接头胶梗削平，长度在15-30cm之间。
2、将接头磨粗，并用汽油或丙酮擦掉表面油污，晾至表面干燥。
3、将氯丁系列黏合剂与列克钠或7900按100：5的重量比配合（或101橡胶专用胶），并搅拌均匀。
4、在表面干燥的两头上很很薄地涂一层黏合剂，晾至干燥，再涂第二遍胶，晾至仅有触粘性时将两头按预定位置粘合，加压放置半小时，即可施工浇注混凝土。
为提高粘合强度，可在上、下面用硫化胶片粘合加固。
三、橡胶止水带的安装方法如下：1、在混凝土浇筑过程中将橡胶止水带部分或全部浇埋进混凝土中，一定要保正钢边止水带在浇筑混凝土以前先要使其在界面部位保持平展，加固牢固，再以适当的力充分浇捣、震荡混凝土来定位橡胶止水带，使其与混凝土良好的结合，以免影响止水效果。
在钢边止水带在施工过程中，由于混凝土中有许多尖角的石子和锐刃的钢筋，所以在浇捣和定位橡胶止水带时，应注意浇捣的冲击力，以免由于力量过大而刺破橡胶止水带。
橡胶止水带接口的连接方法通常采用冷粘法和热熔连接方式德祥橡塑.
橡胶止水带接口的连接方法通常采用冷粘法和热熔连接方式橡胶止水带冷粘法施工方法：1.将施工现场清洁干净，没有任何杂尘，以便于粘接部位的牢靠粘接，用卡具将两条止水带割出两个相反的45°角坡口，用磨毛机将止水带背面和同材质胶板磨毛（胶板长度不小于400mm，宽度与止水带宽度相等，各磨出250mm 毛面）。
再用封口胶片(规格为厚1mm，宽150～200mm，长度比止水胶带断面长100mm，并将粘贴面磨毛。
2.将止水带用高标号汽油(胶板粘结面清洗干净。
用氯丁胶粘剂刷2～3 遍，每次间隔时间以手触胶粘剂稍有黏性为宜。
先将一侧止水带粘于胶板之上，再将另一侧止水带与粘于胶板上的止水带成45°角粘于胶板之上(尽量拼接严密，以保证工程质量。
然后用木块垫至止水带凹槽用木锤击打，以挤压中间的密封空气，使其粘接牢靠。
止水带凸出部位用手辊压，挤出中间的空气，使其粘牢。
对接口不严处，用密封胶腻子填实，最后在胶片与止水带接口处刷氯丁胶粘剂，将接口包实。
橡胶止水带热熔粘接的施工方式：将热熔对接焊热合机接通电源预热约30分钟左右，将止水带用小锯根据所需长度进行切割，将需要连接的橡胶止水带端头30cm范围内正反两面进行打磨，横向范围在5公分左右，用二甲苯泡生胶粘贴到打磨好的止水带表面，将粘有二甲苯泡生胶的止水带对准放到钢板上拧紧固定，将另一侧接缝处二甲苯泡生胶粘接对准，用钢板将对接好的止水带挤密压紧，用千斤顶将钢板上下进行固定; 连接电源进行加热约10分钟,并检测加热温度; 加热完毕后,继续压紧待其冷却后便可拆除; 清理焊接工具,已备下次使用。
德祥橡塑浅谈橡胶止水带的施工建议：橡胶止水带应在其两侧混凝土凝固期达到42d 后再施工，但高层建筑的橡胶止水带应在结构顶板浇筑混凝土14d 后进行；混凝土施工前，止水带安装部位和止水带应予以保护，以免落入杂物和损伤止水带，影响工程质量；采用补偿收缩混凝土浇筑的强度等级不应低于两侧混凝土；带混凝土的养护时间不得少于28d。
橡胶止水带的两种接口方式：冷接法和热接法
橡胶止水带的两种接口方式：冷接法和热接法橡胶止水带的两种接口方式：冷接法和热接法,橡胶止水带的两种接头方法:冷接法和热接法在地下室或高层建筑防水处使用钢边橡胶止水带产品的种类同时也较多,一般来说，采用冷接法一般应用于施工场所存在易燃易爆等物品时，一般采用冷接，冷接就是将两接头胶梗削平，打毛，再涂以薄层胶粘剂，晾干后再涂一层，晾干后及时将两接头放置在预定位置进行胶粘，并进行加压，待30min后即可浇筑混凝土；热接法先清部位，去除杂质；先把已指定型号的电加热接头模具预热，再把两接头放在模具中，并在两接头处上下放上未硫化的胶料，加压，加热，待一定时间后接头完成。
其冷接或热接强度均大于产品的本体，能满足工程止水需要。
如果止水带采取热熔的方法进行相关处理就是热接法。
对于橡胶止水产品的连接要求很高，有十子连接，有丁字连接.这都是由我们带上专业的热融设备在现场连接，具体的参数由我们厂家提供。
接头必须热接。
1、其实将橡胶止水带进行接口对接很简易。
可在现场采用热焊法或热硫化法对接，使止水带搭接缝质量安全可靠，从而为施工缝、伸缩缝的防水质量提供了更完善、更安全可靠的保证。
2、我们要求日常可以检测、可修补。
可以通过预先设置的注浆导管来进行渗漏水检测，如果因为止水带质量或施工质量等原因，造成施工缝渗漏水，可通过注浆管进行最有效、最经济快速的注浆修补，使施工缝/变形缝的防水质量更加安全可靠耐久。
3、对于止水带的接口操作简易,经济实用。
止水带上设有安装孔，便于现场安装及准确就位。
注浆管可重复使用，检测修补操作简单，避免传统的钻孔注浆修补，效果好，费用低在橡胶止水带施工中，在混凝土浇注过程式中把止水带部分或全部浇埋在混凝土中，如果混凝土中有许多尖角的石子和锐利的钢筋头，由于橡胶的撕裂强度比拉伸强低3-5倍，因此一旦被刺破或撕裂时，不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力以免止水带被刺破，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免被刺破，影响止水带的防水效果具体注意事项如下:在产品的运输和施工中，防止机械，钢筋损伤。
橡胶止水带的粘接办法
+ 技术参数?接口的连接方法如下:通常采用冷粘法也有热熔连接方式。
不论是哪一种,对于的施工环境要求都是：施工现场应清洁干净。
现在我们以冷粘法进行说明:用卡具将两条止水带割出两个相反的45°角坡口，用磨毛机将背面和同材质胶板磨毛（胶板长度不小于400mm，宽度与止水带宽度相等，各磨出250mm 毛面）。
另准备好封口胶片，规格为厚1mm，宽150～200mm ，长度比止水胶带断面长100mm ，并将粘贴面磨毛。
连接前先用高标号汽油将、胶板粘结面清洗干净。
用氯丁胶粘剂刷2～3 遍，每次干燥时间约为10min （以手触胶粘剂稍有黏性为宜）。
先将一侧止水带粘于胶板之上，再将另一侧止水带与粘于胶板上的对齐至45°角粘于胶板之上。
然后用木块沿止水带凹槽用木锤击打，使其粘牢。
凸出部位用手辊压，使其粘紧。
对接口不严处，用密封胶腻子填实，最后在胶片与止水带接口处刷氯丁胶粘剂，将接口包实。
由于纵横交接处，在混凝土垫层上沿纵横止水带外侧向外扩展各200mm，其间粘贴3mm厚的三元乙丙橡胶防水卷材或氯丁橡胶片（粘贴于垫层之上，要牢固）。
然后将横向止水带两边沿45°角断开，并与纵向止水带拼接严密。
最后用401 防水胶将止水带与防水卷材或橡胶片粘贴牢固，并在接口处刷氯丁胶粘剂，将接口包实。
近年来,国内的高层在建筑物中,也都在安装进行防水处理,并且技术已经非常普遍，并且得到了广泛的应用，主要是因为建筑物地底下水位较高，同时为了加快施工进度（一般安装的时间是两个月），使地下室顶板施工完成后尽快进行基坑的回填，故对地下室底板及外墙的均采取了超前止水措施。
做法大样是参照上海现代院的做法的。
所谓超前是指构件与水面之间或之前的防水方案，超前止水的方法很多，一般是局部加厚，并增设外贴式或。
其中是一种采用特殊工艺生产的橡胶止水带产品，它采用具有高粘特性的橡胶材料，贴附在的止水区域。
增强了止水带与构筑物的结合紧密度，提高了止水、防水能力。
橡胶止水带的两种接口方式：冷接法和热接法
橡胶止水带的两种接口方式：冷接法和热接法橡胶止水带的两种接口方式：冷接法和热接法,橡胶止水带的两种接头方法:冷接法和热接法在地下室或高层建筑防水处使用钢边橡胶止水带产品的种类同时也较多,一般来说，采用冷接法一般应用于施工场所存在易燃易爆等物品时，一般采用冷接，冷接就是将两接头胶梗削平，打毛，再涂以薄层胶粘剂，晾干后再涂一层，晾干后及时将两接头放置在预定位置进行胶粘，并进行加压，待30min后即可浇筑混凝土；热接法先清部位，去除杂质；先把已指定型号的电加热接头模具预热，再把两接头放在模具中，并在两接头处上下放上未硫化的胶料，加压，加热，待一定时间后接头完成。
其冷接或热接强度均大于产品的本体，能满足工程止水需要。
如果止水带采取热熔的方法进行相关处理就是热接法。
对于橡胶止水产品的连接要求很高，有十子连接，有丁字连接.这都是由我们带上专业的热融设备在现场连接，具体的参数由我们厂家提供。
接头必须热接。
1、其实将橡胶止水带进行接口对接很简易。
可在现场采用热焊法或热硫化法对接，使止水带搭接缝质量安全可靠，从而为施工缝、伸缩缝的防水质量提供了更完善、更安全可靠的保证。
2、我们要求日常可以检测、可修补。
可以通过预先设置的注浆导管来进行渗漏水检测，如果因为止水带质量或施工质量等原因，造成施工缝渗漏水，可通过注浆管进行最有效、最经济快速的注浆修补，使施工缝/变形缝的防水质量更加安全可靠耐久。
3、对于止水带的接口操作简易,经济实用。
止水带上设有安装孔，便于现场安装及准确就位。
注浆管可重复使用，检测修补操作简单，避免传统的钻孔注浆修补，效果好，费用低在橡胶止水带施工中，在混凝土浇注过程式中把止水带部分或全部浇埋在混凝土中，如果混凝土中有许多尖角的石子和锐利的钢筋头，由于橡胶的撕裂强度比拉伸强低3-5倍，因此一旦被刺破或撕裂时，不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力以免止水带被刺破，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免被刺破，影响止水带的防水效果具体注意事项如下:在产品的运输和施工中，防止机械，钢筋损伤。
热粘法和冷粘法
热粘法和冷粘法
热粘法和冷粘法都是连接橡胶止水接头的方法，但它们在操作过程和效果上存在显著的差异。
冷粘法是在常温下进行的，不需要加热。
它首先将橡胶止水带两个接头处的胶梗切平，然后打毛，再涂一层胶粘剂。
为增加效果，待其干燥后再涂一层。
然后将两个接头放置在预定位置进行胶粘，并进行加压，浇筑混凝土。
然而，这种方法的效果并不理想，接头的耐久性差，塑性差，强度低，使用寿命短，所以使用范围窄，主要用于一些易燃易爆工程的施工。
热粘法则是借助热熔胶机将热熔胶加热后采用点胶设备将胶即时粘贴到被粘基材上的方式。
这种方式在应用上很普遍，如涂布复合、鞋材大底、大板平贴等。
热粘方式将胶点涂到被粘接基材上，融熔状态的热熔胶会填满基材表面的细缝、纹理，甚至进入到基材内部，从而将两种基材牢牢的粘接在一起。
总的来说，冷粘法和热粘法各有其特点。
冷粘法的操作简单，但效果有限；而热粘法的效果较好，但对施工要求较高。
在选择时，可根据具体工程要求和条件进行选择。
钢边橡胶止水带连接方式是否有规范要求
钢边橡胶止水带连接方式是否有规范要求
钢边橡胶止水带是一种常用的建筑建材，用于建筑水利和土木工程中的防水、抗水渗措施。
钢边橡胶止水带的连接是钢边橡胶止水带的关键部位，规范的连接方式可以有效增强钢边橡胶止水带的防水性能。
首先，应该采取合理的连接方式，尽量采用拼接、搭接方式来连接钢边橡胶止水带，以避免过多的金属件连接橡胶止水带和其他防水材料，这样可以降低橡胶止水带连接部位的漏水点。
其次，连接时要将焊接和粘接两种方式互补使用，采用熔胶焊接和熔接术对相邻的橡胶止水带进行连接，即将其焊到一起，从而形成永久的连接，帮助橡胶止水带提高防水性能，同时用双面胶纸进行粘接，这样不仅可以减少橡胶止水带两侧间的棱角，也可以补给焊接部位被热损伤后漏水点，同时还能增强其防水性能，以达到防水抗水渗的效果。
最后，应按规定的安装位置、高度等要求确定，首先，钢边橡胶止水带的安装位置通常在楼板保护层以下，主要是在粘结保护层和排水层之间，而钢边橡胶止水带的高度要求也比较严格，一般是在沉降线以上的1/2至3/4处，根据具体实施情况来确定高度。
总之，钢边橡胶止水带的连接方式有规范性要求，要求应采用合理的连接方式，尽量采用拼搭和搭接方式，同时要采用熔胶焊接和熔接术、双面胶纸粘接等方式，并按规定安装位置和高度，以保证钢边橡胶止水带的正确连接和稳定性，有效增强其防水性能。
止水带的接头连接方式有哪几种
止水带的接头连接方式有哪几种:止水带的接头连接方式有哪几种:粘接接头或硫化接头。
我们可以使用专用止水带接头的胶水、各项指标均达到技术要求、使用止水带粘接胶水高效快捷橡胶止水带粘接剂。
本产品专门用于橡胶止水带的冷粘接、具有强度高、凝固快的优点、施工方便、省时省力、是代替橡胶止水带施工现场热接的换代产品、而且经济实用、拉伸强度达MPa大于15、完全达到工程质量要求。
对于橡胶止水带的接口方法如下：1.止水带接口的对接法、需对接的两个切面要直、对接好后分段涂上胶水、大约1~2厘米、然后双手用螺丝刀挤压止水带一分钟即可粘牢、在进行下一段2.止水带接口搭接法：把橡胶止水带需接面用磨光机磨平5~10厘米、涂胶水压实即可、型号：YC-3 YC-4 YC-5等橡胶止水带高强接著剂橡胶止水带被广泛应用于各种类型的混凝土结构中。
例如：挡水坝、蓄水池、地铁、涵洞、隧道等地下工程。
在这些工程中，由于不能连续浇注，或由于地基的变形，或由于温度变化引起混凝土构件的热胀冷缩等原因，在浇铸时常留有变形缝、施工缝，这些缝的防渗漏问题就要采用在变形缝的部件浇铸橡胶止水带的办法来解决，它即能防止地下水（或外界水）渗漏到建筑结构中，又可防止建筑内的水漏到外界。
胶止水带以国产天然橡胶一与各种合成橡胶为主要原料，掺加各种助剂及填充料，经塑炼、混炼、压制成型，其品种规格较多，有桥型、山型、P型、U型、Z型、乙型、T型、H型、E型、Q型等，根据使用情况又可分类为埋式橡胶止水带和背贴式橡胶止水带。
该止水材料具有良好的弹性，耐磨性，耐老化性和抗撕裂性能，适应变形能力强，防水性能好，温度使用范围为-45℃~+60℃.当温度超过70℃，以及橡胶止水带受强烈的氧化作用或受油类等有机溶剂侵蚀时，均不得使用橡胶止水带。
橡胶止水带安装时注意如下：1.在止水带的施工单位在进行绑扎钢筋和支模时，使止水带必须采取可靠的固定措施，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
橡胶止水带的两种接口方式：冷接法和热接法
橡胶止水带的两种接口方式：冷接法和热接法,橡胶止水带的两种接头方法:冷接法和热接法在地下室或高层建筑防水处使用钢边橡胶止水带产品的种类同时也较多,一般来说，采用冷接法一般应用于施工场所存在易燃易爆等物品时，一般采用冷接，冷接就是将两接头胶梗削平，打毛，再涂以薄层胶粘剂，晾干后再涂一层，晾干后及时将两接头放置在预定位置进行胶粘，并进行加压，待30min后即可浇筑混凝土；热接法先清部位，去除杂质；先把已指定型号的电加热接头模具预热，再把两接头放在模具中，并在两接头处上下放上未硫化的胶料，加压，加热，待一定时间后接头完成。
其冷接或热接强度均大于产品的本体，能满足工程止水需要。
如果止水带采取热熔的方法进行相关处理就是热接法。
对于橡胶止水产品的连接要求很高，有十子连接，有丁字连接.这都是由我们带上专业的热融设备在现场连接，具体的参数由我们厂家提供。
接头必须热接。
1、其实将橡胶止水带进行接口对接很简易。
可在现场采用热焊法或热硫化法对接，使止水带搭接缝质量安全可靠，从而为施工缝、伸缩缝的防水质量提供了更完善、更安全可靠的保证。
2、我们要求日常可以检测、可修补。
可以通过预先设置的注浆导管来进行渗漏水检测，如果因为止水带质量或施工质量等原因，造成施工缝渗漏水，可通过注浆管进行最有效、最经济快速的注浆修补，使施工缝/变形缝的防水质量更加安全可靠耐久。
3、对于止水带的接口操作简易,经济实用。
止水带上设有安装孔，便于现场安装及准确就位。
注浆管可重复使用，检测修补操作简单，避免传统的钻孔注浆修补，效果好，费用低
在橡胶止水带施工中，在混凝土浇注过程式中把止水带部分或全部浇埋在混凝土中，如果混凝土中有许多尖角的石子和锐利的钢筋头，由于橡胶的撕裂强度比拉伸强低3-5倍，因此一旦被刺破或撕裂时，
不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力以免止水带被刺破，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免被刺破，影响止水带的防水效果具体注意事项如下:在产品的运输和施工中，防止机械，钢筋损伤。
成品存放和运输中应取直平放，勿加重压。
橡胶止水带不能长时间露天曝晒，防止雨淋，勿与污染性强的化学物质接触。
产品应存放场所最好保持-10℃－+30℃，相对湿度在40%－80%。
橡胶止水带是工程中常见的防水材料主要用于哪些部位，主要用于钢筋混凝结构、水坝及其它大型工程。
采用金属板止水带，可改变谁的渗透路径，延长谁的渗透路线。
在渗透水可能含有腐蚀成分的施工环境中，金属板止水带能起到一定的抗腐蚀作用。
在防护工程中，采用金属板止水带可确保工程的防护效果。
金属板止水带也常用于抗渗要求较高、且面积较小的工程，如冶炼厂的浇筑坑、电炉基坑等。
胶止水带除具有普通橡胶止水带的性能外，其主要特点是内防水线采用了具有遇水膨胀工程的特殊橡胶制成。
这样在膨胀橡胶遇水膨胀后增强了止水带和构筑物的紧密度，使防水、止水效果更好。
遇水膨胀橡胶止水带膨胀防水线部分胶料执行GB18173.3-2002标准。
其余部分橡胶与普通橡胶止水带物理机械性能相同，执行GB18173.2-2000标准。
遇水膨胀线胶料物理性能（执行标准GB/T18173.3-2002）我可以按国家标准生各种规格橡胶止水带,尺寸公差一律按国家标准执行，如用户有特殊要求，可按用户要求制造。
生产各种形状、尺寸的橡胶止水带，另外还可为不同工程、不同部位的需要备有十字型、丁字型、斜度型和内外转角型产品，可适用于任何设计要求。
橡胶止水带在运输时，应要避免阳光直射，勿与热源、油类及有害溶剂接触。
成品应取直平放，勿加重压。
存放场所最好保持-10-+30，相对湿度40%-80%。
橡胶止水带是防止或阻止水分渗透(流动'扩散)而制作安装的带状物，一般用于防水部位的施工缝或后浇带或管道穿墙(板)处。
止水带的规格和品种很多，常用的有钢板止水带、橡胶止水带、塑料止水带、遇水膨胀止水带等。
”在橡胶止水带施工过程中，产品安装必须固定，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。
通常我们固定止水带的方法有：利用附加钢筋固定；专用卡具固定；铅丝和模板固定等，如需穿孔时，只能选在止水带的边缘安装区，不得损伤其它部分。
橡胶止水带是在混凝土浇注过程式中部分或全部浇埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头，由于塑料和橡胶的撕强度比拉伸强低3-5倍，止水带一旦被刺破或撕裂时，不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力,以免止水带被刺破.。
