碗扣式脚手架规范
建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架安全技术规范一、通用技术要求1、碗扣式钢管脚手架承重容许偏差为μ a ±10％。
2、托架的任何构件构造应当牢固可靠，准备在湿润或潮湿的状态下施工时，应选用耐腐蚀的材料或结构。
3、钢管脚手架内隔外布置的墙体上任何一层以上的重物不得超过5m的高度，钢管脚手架的任何一竖杆不应设计超过6m的高度。
4、同一脚手架的两跨距不得大于3.75m，同一脚手架不得超过3层，横梁间距不得大于1m。
5、连接配件，如连接螺母，对螺栓，对扣件应符合国家强制性标准。
二、构造技术要求1、碗扣应有宽敞的高大支架，用以支撑托架的重物。
2、钢管脚手架的钢管在重物压力下宜不易变形，构件必须无大的裂纹。
3、钢管脚手架每个元件抗拉强度不得小于构件本身断面尺寸承载力。
4、碗扣连接部位的钢管截面严禁小于Φ50mm，该钢管连接用螺栓和螺母应符合规范规定。
5、构件弯曲抗拉强度下列规定：（1）钢管外径不大于25.4mm时，构件抗拉强度不得小于Φ36.6mm。
（2）钢管外径不大于50.8mm时，构件抗拉强度不得小于Φ48.3mm。
（3）钢管外径不大于63.5mm时，构件抗拉强度不得小于Φ57.2mm。
三、施工技术要求1、碗扣式钢管脚手架的施工组装应当按照生产制造单位的规范操作，并需经过专业施工人员的质量审查和验收。
2、施工时，碗扣这种非正常钢管脚手架构建要求切实做务必应根据实际情况准确地指导和检查，对装置或组装不规范的，做务必及时处理。
3、在施工过程中，应采取有效的防火措施，禁止热工设备抛放及烟尘产生地方接近钢管脚手架附近施工。
4、碗扣式钢管脚手架施工成型前应采取安全措施，并告知现场施工人员避免不安全的行为。
5、施工过程中，应确保托架的稳定性，防止受力变形，并应定期检查托架上抱杆、横梁和连接件。
碗扣式脚手架规范
碗扣式脚手架规范第一部分：引言1.1 背景碗扣式脚手架是建筑施工工作中常用的设备，用于提供安全和稳定的工作平台。
为了确保施工质量和工人的安全，制定脚手架规范非常重要。
1.2 目的本文主要旨在规范碗扣式脚手架的设计、安装和使用，以确保脚手架的稳定性和安全性，并减少事故的发生。
第二部分：设计规范2.1 材料选择2.1.1 主材选用高强度钢材，确保脚手架的承重能力。
2.1.2 连接材料选用耐腐蚀性好的钢质材料，确保连接的稳固性。
2.1.3 所有材料必须符合国家建筑标准，并经过合格的检测。
2.2 结构设计2.2.1 脚手架的结构应符合强度和稳定性要求，能够承受预计的静载荷和动载荷。
2.2.2 脚手架的悬挑部分应设置支撑杆，确保悬挑部分的稳定性。
2.2.3 脚手架的设计应考虑灵活性，在不同工况下能够进行调整和组合。
2.3 搭建要求2.3.1 搭建脚手架前，必须进行必要的地基处理，确保地基的承载能力。
2.3.2 搭建脚手架应按照设计说明进行，严禁随意修改或省略构件。
2.3.3 搭建脚手架时，应保证每个节点连接牢固，无松动或断裂现象。
2.3.4 搭建脚手架完成后，应进行静力学计算和质量检验，确保达到设计要求。
第三部分：安全使用规范3.1 工人培训3.1.1 所有使用脚手架的工人必须接受脚手架安全使用培训。
3.1.2 工人需理解脚手架的结构和组装方法，以及安全操作规程。
3.2 检查和维护3.2.1 每天使用脚手架前，必须进行检查，确保脚手架的稳定性和安全性。
3.2.2 脚手架的连接件和部件有损坏或严重磨损时，应及时更换。
3.2.3 定期对脚手架进行维护，检查润滑部件，确保脚手架的操作灵活性。
3.3 使用限制3.3.1 脚手架的最大承载能力必须清晰标示，严禁超过其承载能力的使用。
3.3.2 在恶劣天气条件下，如强风、暴雨等，禁止使用脚手架。
3.3.3 脚手架上严禁堆放杂物，以免影响工人行走和脚手架的稳定性。
第四部分：事故预防4.1 安全防护4.1.1 在脚手架搭建过程中，应设置合适的安全防护措施，确保工人的人身安全。
碗扣式脚手架安全技术规范JGJ166-2016

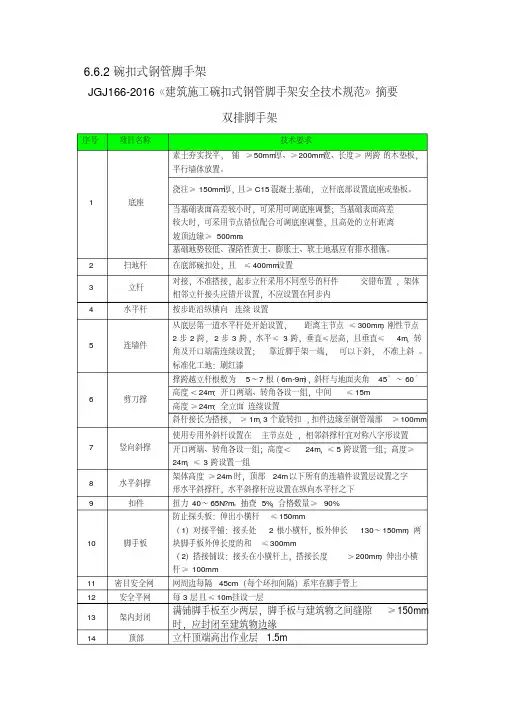

6.6.2碗扣式钢管脚手架JGJ166-2016《建筑施工碗扣式钢管脚手架安全技术规范》摘要双排脚手架序号项目名称技术要求1 底座素土夯实找平，铺≥50mm厚、≥200mm宽、长度≥两跨的木垫板，平行墙体放置。
浇注≥150mm厚，且≥C15混凝土基础，立杆底部设置底座或垫板。
当基础表面高差较小时，可采用可调底座调整；当基础表面高差较大时，可采用节点错位配合可调底座调整，且高处的立杆距离坡顶边缘≥500mm。
基础地势较低、湿陷性黄土、膨胀土、软土地基应有排水措施。
2 扫地杆在底部碗扣处，且≤400mm设置3 立杆对接，不准搭接，起步立杆采用不同型号的杆件交错布置，架体相邻立杆接头应错开设置，不应设置在同步内4 水平杆按步距沿纵横向连续设置5 连墙件从底层第一道水平杆处开始设置，距离主节点≤300mm，刚性节点2步2跨，2步3跨，水平≤3跨，垂直≤层高，且垂直≤4m，转角及开口端需连续设置；靠近脚手架一端，可以下斜，不准上斜。
标准化工地：刷红漆6 剪刀撑撑跨越立杆根数为5～7根（6m-9m），斜杆与地面夹角45°～60°高度＜24m：开口两端、转角各设一组，中间≤15m高度≥24m：全立面连续设置斜杆接长为搭接，≥1m，3个旋转扣，扣件边缘至钢管端部≥100mm7 竖向斜撑使用专用外斜杆设置在主节点处，相邻斜撑杆宜对称八字形设置开口两端、转角各设一组；高度＜24m，≤5跨设置一组；高度≥24m，≤3跨设置一组8 水平斜撑架体高度≥24m时，顶部24m以下所有的连墙件设置层设置之字形水平斜撑杆，水平斜撑杆应设置在纵向水平杆之下9 扣件扭力40～65N?m。
抽查5%，合格数量≥90%10 脚手板防止探头板：伸出小横杆≤150mm（1）对接平铺：接头处2根小横杆，板外伸长130～150mm，两块脚手板外伸长度的和≤300mm（2）搭接铺设：接头在小横杆上，搭接长度＞200mm，伸出小横杆≥ 100mm11 密目安全网网周边每隔 45cm（每个环扣间隔）系牢在脚手管上12 安全平网每3层且≤10m挂设一层13 架内封闭满铺脚手板至少两层，脚手板与建筑物之间缝隙≥150mm 时，应封闭至建筑物边缘14 顶部立杆顶端高出作业层 1.5m模板支撑架序号项目名称技术要求1 底座素土夯实找平，铺≥50mm厚、≥200mm宽、长度不少于两跨木垫板。

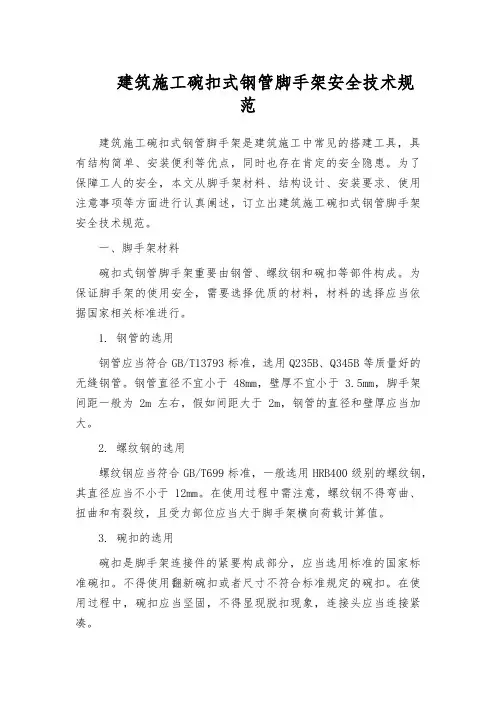

建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架是建筑施工中常见的搭建工具，具有结构简单、安装便利等优点，同时也存在肯定的安全隐患。
为了保障工人的安全，本文从脚手架材料、结构设计、安装要求、使用注意事项等方面进行认真阐述，订立出建筑施工碗扣式钢管脚手架安全技术规范。
一、脚手架材料碗扣式钢管脚手架重要由钢管、螺纹钢和碗扣等部件构成。
为保证脚手架的使用安全，需要选择优质的材料，材料的选择应当依据国家相关标准进行。
1. 钢管的选用钢管应当符合GB/T13793标准，选用Q235B、Q345B等质量好的无缝钢管。
钢管直径不宜小于48mm，壁厚不宜小于 3.5mm，脚手架间距一般为2m左右，假如间距大于2m，钢管的直径和壁厚应当加大。
2. 螺纹钢的选用螺纹钢应当符合GB/T699标准，一般选用HRB400级别的螺纹钢，其直径应当不小于12mm。
在使用过程中需注意，螺纹钢不得弯曲、扭曲和有裂纹，且受力部位应当大于脚手架横向荷载计算值。
3. 碗扣的选用碗扣是脚手架连接件的紧要构成部分，应当选用标准的国家标准碗扣。
不得使用翻新碗扣或者尺寸不符合标准规定的碗扣。
在使用过程中，碗扣应当坚固，不得显现脱扣现象，连接头应当连接紧凑。
二、结构设计为了保证脚手架的安全性和稳定性，应当严格遵从结构设计要求。
1. 搭建高度脚手架的搭建高度应当符合设计图纸要求，不可任意增减，超过三层的脚手架要设置水平支撑。
搭建时，应当考虑到承载力等因素，依照规范搭建，切不可短时求快。
2. 支撑方式脚手架要采纳两种支撑方式，即竖向支撑和横向支撑。
竖向支撑采纳杆件，一般以相近建筑物为支撑点，杆件的夹角不得小于45度。
横向支撑采纳竖杆与横梁相交，竖杆应当位于横梁下方，并采纳对角支撑方式。
3. 台面设施脚手架的台面应当平整、坚固结实、防滑，应当设置围栏、脚手板等设施。
围栏应当安装在脚手板内侧，并且要经过坚固固定。
脚手板的安装要求应当符合相关标准，不得倾斜，螺丝连接处应当紧固。
碗扣式脚手架规范
篇一：碗扣式脚手架规范《建筑施工架安全技术规范》jgj 166—20083．2．4 采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准《碳素结构钢》gb ／t 700中q235a级钢的要求，板材厚度不得小于6mm，并应经600～650℃的时效处理。
1 斜杆应设置在有纵、横向横杆的碗扣节点上；2 在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3 当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；6．1．6 当采用钢管扣件作斜杆时应符合下列规定：1 斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65n·m；2 纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨(见图6．1．7 连墙件的设置应符合下列规定：1 连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接；2 每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4．5m；3 连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；6．2．2 模板支撑架斜杆设置应符合下列要求1 当立杆间距大于1．5m时，应在拐角处设置通高专用斜杆，中间每排每列应设置通高八字形斜杆或剪刀撑；2 当立杆间距小于或等于1．5m时，模板支撑架四周从底到顶连续设置竖向剪刀撑；中间纵、横向由底至顶连续设置竖向剪刀撑，其间距应小于或等于4．5m；篇二：《建筑施工碗扣式脚手架安全技术规范》jgj166-2008(最新)《建筑施工碗扣式脚手架安全技术规范》jgj166-2008篇三：碗扣式脚手架规范(试行)建筑施工碗扣式脚手架安全技术规范碗扣式脚手架的搭设有何要求?碗扣式钢管脚手架立柱横距为1.2 m，纵距根据脚手架荷载可为1.2 m；1.5 m；1.8 m；2.4 m，偏差应控制在1/200以内，高30 m以上脚手架应控制在1/400~1/600，总高垂直度偏差应不大于100碗扣式脚手架的构造是怎样的?的限位销等组成。
碗扣式脚手架规范
1.0.1 为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全合用、确保质量，制定本规范。
1.0.2 本规范合用于工业与民用建造工程施工中脚手架及模板支撑架的设计、施工和使用。
其它用途如：烟囱、水塔等普通构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。
1.0.3 落地碗扣式脚手架当搭设高度H≤20m 时可按普通架子常规搭设，当搭设高度H>20m 及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。
1.0.4 与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。
1.0.5 碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定术语碗扣式脚手架CuplokScaffolding采用碗扣方式连接的钢管脚手架。
碗扣节点Cuplok Joint脚手架碗扣连接的部位。
立杆Standing Tube碗扣脚手架的竖向支撑杆。
上碗扣Bell Shape Cap沿立杆滑动起锁紧作用的碗扣节点零件。
下碗扣Bowl Shape Socket焊接于立杆上的碗型节点零件。
立杆连接销Pin立杆竖向接长连接专用销子。
限位销limitPin焊接在立杆上能锁紧上碗扣的定位销。
横杆Flat TubeCross碗扣式脚手架的水平杆件。
横杆接头Spigot焊接于横杆两端的连接件。
专用斜杆：Special Batter Tube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆。
水平斜杆Horizontal SlantTube钢管两端焊有插头的水平连接斜杆。
十字撑CrossBracing用作双排脚手架竖向加强支撑的构件。
八字斜杆Splayed Slant Strut斜杆八字型设置方式。
间横杆：Intermediate Flat Tube钢管两端焊有插卡装置的横杆。
挑梁：Bracket脚手架作业平台的挑出构件，分宽挑梁和窄挑梁。
碗扣式脚手架规范
碗扣式脚手架规范脚手架是建筑施工中常用的辅助工具，用于提供施工人员的安全工作平台。
碗扣式脚手架是其中一种常见的脚手架类型，通过碗扣连接节点而得名。
为了确保施工安全和质量，必须遵循一定的规范和标准来设计、搭建和拆除碗扣式脚手架。
本文将介绍碗扣式脚手架规范，以确保施工过程的安全和高效。
一、脚手架材料要求1. 碗扣式脚手架的材料应符合相关国家标准要求，包括钢材、螺栓、接头等。
2. 碗扣式脚手架的钢材要求必须符合设计要求，且无明显的弯曲、裂纹和锈蚀。
3. 碗扣式脚手架的螺栓和接头要求均符合设计要求，并经过合格的检验和试验。
二、脚手架设计要求1. 碗扣式脚手架的设计应满足承载力、稳定性、刚度等要求，并符合相关设计规范。
2. 碗扣式脚手架的搭设布局应合理，通道、出入口等部位应按照规定设置。
3. 碗扣式脚手架的设计要考虑施工工艺和实际施工情况，确保施工过程中的安全和便利性。
4. 碗扣式脚手架的设计应进行静力计算，确保承载力和稳定性满足设计要求。
三、脚手架搭设要求1. 碗扣式脚手架的搭设应按照设计图纸和技术要求进行，确保搭设的稳定性和安全性。
2. 碗扣式脚手架在搭设过程中应注意固定连接节点，使用合适的工具进行碗扣的装拆。
3. 碗扣式脚手架的搭设应按照层层搭设的原则进行，每层脚手架必须连续、稳固，并与主体结构可靠固定连接。
四、脚手架使用要求1. 碗扣式脚手架使用前必须经过检查和试验，确保各项技术指标符合要求。
2. 碗扣式脚手架使用过程中，不得以任何方式改变或减小其承载能力，不得乱拉乱拆。
3. 碗扣式脚手架使用过程中，应加强日常检查和维护，及时发现和处理脚手架松动、变形等问题。
五、脚手架拆除要求1. 碗扣式脚手架的拆除应按照逆序搭设的原则进行，确保拆除过程的安全和稳定。
2. 碗扣式脚手架的拆除应由专业人员进行，根据需要进行逐层拆除，不得随意拆除任何部位。
3. 碗扣式脚手架拆除后，应及时进行清理和整理，保持现场的整洁和安全。
碗扣式脚手架规范
《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166—20083．2．4 采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准《碳素结构钢》GB／T 700中Q235A级钢的要求，板材厚度不得小于6mm，并应经600～650℃的时效处理。
严禁利用废旧锈蚀钢板改制。
3．3．8 可调底座底板的钢板厚度不得小于6mm，可调托撑钢板厚度不得小于5mm。
3．3．9 可调底座及可调托撑丝杆与调节螺母啮合长度不得少于6扣，插入立杆内的长度不得小于150mm。
5．1．4 受压杆件长细比不得大于230，受拉杆件长细比不得大于350。
6．1．4 双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座(见图6．1．4)。
1 斜杆应设置在有纵、横向横杆的碗扣节点上；2 在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3 当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；4 当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。
6．1．6 当采用钢管扣件作斜杆时应符合下列规定：1 斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N·m；2 纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨(见图6．1．6)。
6．1．7 连墙件的设置应符合下列规定：1 连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接；2 每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4．5m；3 连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；4 连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。
建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架安全技术规范建筑施工中，脚手架是必不可少的工具之一。
而碗扣式钢管脚手架作为现代建筑施工中常用的一种构架工具，其安全性和稳定性尤为重要。
为确保施工过程中人员和设备的安全，特制定本技术规范。
1. 脚手架选择1.1 碗扣式钢管脚手架的选择应根据施工的实际需要和承重要求进行合理设计和选用。
关键要素包括建筑物高度、荷载要求、风荷载、抵抗震动能力等。
1.2 碗扣式钢管脚手架的结构应采用可靠、稳定的材料制造，具备足够的承载能力和抗风能力。
1.3 碗扣式钢管脚手架的设计应符合国家安全标准和规范要求。
2. 施工方案2.1 在施工前，应制定详细的碗扣式钢管脚手架施工方案，并由专业工程师审核和批准。
2.2 施工方案应包括脚手架的布置图、组装要求、施工程序、安全措施等内容。
2.3 施工现场应设置明确的标识，指示脚手架的布置和使用方式。
3. 脚手架搭建与拆除3.1 在搭建和拆除脚手架过程中，应派遣具备相应资质和培训的专业人员负责操作。
3.2 搭建脚手架时应依据施工方案，按照正确的顺序进行组装，确保结构的稳定和牢固。
3.3 脚手架拆除时，应按照相反的顺序进行拆卸，注意避免材料的滑落和坠落。
4. 安全使用4.1 在脚手架使用过程中，应根据实际需要设置适当的安全防护措施，如安全网、扶手、防滑设施等。
4.2 脚手架使用过程中，人员应站稳踏实，严禁跨越脚手架边框或跳跃等危险行为。
4.3 高温天气，应加强对脚手架的防火安全管理，确保防火措施到位。
4.4 脚手架上不得堆放过多材料，避免超载。
4.5 施工现场应定期对脚手架进行检查，发现问题及时处理。
5. 安全培训与防护5.1 所有从业人员应接受专业的脚手架安全培训，并持有相关资格证书。
5.2 在施工现场，应设立专门的安全监督员，负责对脚手架的安全监督和指导。
5.3 在施工现场应配备必要的个人防护用品，如安全帽、安全鞋、防护眼镜等。
6. 紧急救援与事故处理6.1 在脚手架施工过程中，应建立紧急救援预案，明确各类事故的处理流程和责任人。
建筑施工碗扣式脚手架安全技术规范
建筑施工碗扣式脚手架安全技术规范一、总则为了保障建筑施工现场的安全，保障工人的生命财产安全，制定本规范。
二、适用范围本规范适用于建筑施工现场使用碗扣式脚手架的安全管理。
三、术语和定义1. 碗扣式脚手架：指采用碗扣连接的脚手架结构，具有承载能力强、稳定性好的特点。
2. 主管单位：指建筑施工现场的施工负责单位。
3. 施工单位：指在建筑施工现场进行具体施工作业的单位。
4. 管理人员：指在建筑施工现场负责脚手架安全管理的工作人员。
5. 作业人员：指在建筑施工现场进行脚手架搭设、拆除和维护的工作人员。
四、脚手架搭设1. 确保脚手架的材料齐全，规格符合要求，无损坏和变形。
2. 在脚手架搭设前，应对搭设区域进行勘察，确保地基承载能力符合要求。
3. 搭设脚手架时，应按照设计图纸和要求进行，严禁擅自增加或减少脚手架的部件。
4. 确保脚手架的立杆、横杆和斜杆连接牢固，不得有松动和变形现象。
五、脚手架使用1. 在脚手架使用过程中，应定期进行检查，发现问题及时处理，严禁使用有质量问题的脚手架。
2. 在使用脚手架时，应设置防护栏杆和踏板，确保作业人员的安全。
3. 严禁在脚手架上进行超负荷作业，确保脚手架的承载能力不超过设计要求。
4. 在脚手架使用过程中，如遇恶劣天气，应及时停止作业，并采取防护措施，确保脚手架的稳定性。
六、脚手架拆除1. 在脚手架拆除前，应进行全面检查，确保脚手架的各个部件完好无损。
2. 在拆除脚手架时，应按照设计要求和安全规范进行，严禁擅自拆除脚手架的部件。
3. 拆除脚手架时，应采取逐层逐层的方式，确保拆除过程中的稳定性。
4. 在脚手架拆除完成后，应对搭设区域进行清理，确保施工现场的整洁。
七、管理责任1. 主管单位应对脚手架的搭设、使用和拆除进行全面监督，确保施工现场的安全。
2. 施工单位应配备专业的管理人员，负责脚手架的安全管理工作。
3. 管理人员应定期对脚手架进行检查，发现问题及时整改，并做好记录。
建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架构造要求一、碗扣节点立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成.碗扣节点构成(a)连接前（b）连接后立杆碗扣节点间距应按0。
6m模数设置。
二、双排脚手架双排落地脚手架允许搭设高度三、当曲线布置的双排脚手架组架时,应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于2. 4m。
四、当双排脚手架拐角为直角时，宜采用横杆直接组架。
当双排脚手架拐角为非直角时，可采用钢管扣件组架。
拐角组架(a）横杆组架（b）钢管扣件组架五、双排脚手架首层立杆应采用不同的长度交错布置,底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座.首层立杆布置示意六、双排脚手架专用外斜杆设置：1、斜杆应设置在有纵、横向横杆的碗扣节点上；2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3、当脚手架高度小于或等于24m时,每隔5跨应设置一组竖向通高斜杆;当脚手架高度大于24m时,每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置;专用外斜杆设置示意4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆.七、当采用钢管扣件作斜杆时的作法：1、斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N．m:2、纵向斜杆应在全高方向设置成八字形且内外对称,斜杆间距不应大于2跨。
钢管扣件作斜杆设置八、连墙件的设置：1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接:2、每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定,且水平间距不应大于4. 5m:3、连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；4、连墙件应采用可承受拉、压荷载的刚性结构,连接应牢固可靠。
建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架安全技术规范一、碗扣式钢管脚手架的材料要求1、钢管碗扣式脚手架所使用的钢管应符合现行国家标准《直缝电焊钢管》（GB/T 13793）或《低压流体输送用焊接钢管》（GB/T 3091）中规定的 Q235 普通钢管的要求，其质量应符合国家标准。
钢管的规格宜采用外径 483mm、壁厚 36mm，每根钢管的最大质量不应大于 258kg。
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
2、碗扣节点碗扣节点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。
碗扣节点的构配件应有生产厂的标识及产品合格证。
碗扣节点的铸造件表面应光滑平整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。
冲压件不得有毛刺、裂纹、氧化皮等缺陷。
3、横杆横杆应为定型的标准杆件，其长度宜为600mm、900mm、1200mm、1500mm、1800mm 等。
横杆的两端应与立杆碗扣节点处的下碗扣紧密连接，不得有松动现象。
4、脚手板脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg。
木脚手板应采用杉木或松木制作，其厚度不应小于 50mm，宽度不应小于 200mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。
竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。
钢脚手板应有防滑措施。
二、碗扣式钢管脚手架的设计要求1、荷载计算在设计碗扣式钢管脚手架时，应根据施工实际情况计算各种荷载，包括恒载、活载和风载等。
恒载包括脚手架结构自重、构配件自重等；活载包括施工人员、材料、设备等的重量；风载应根据当地的气象资料和建筑高度等因素进行计算。
2、稳定性计算应计算脚手架的整体稳定性和单肢立杆稳定性。
整体稳定性计算应考虑风荷载的作用，单肢立杆稳定性计算应考虑偏心荷载的影响。
计算时应采用相应的计算公式和参数，确保计算结果准确可靠。
3、构造要求碗扣式钢管脚手架的构造应符合相关标准和规范的要求。
建筑施工碗扣式钢管脚手架安全专业技术规范
建筑施工碗扣式钢管脚手架
构造要求
一、碗扣节点
立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。
碗扣节点构成
（a)连接前（b）连接后
立杆碗扣节点间距应按0.6m模数设置。
二、双排脚手架
双排落地脚手架允许搭设高度
三、当曲线布置的双排脚手架组架时,应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于2. 4m。
四、当双排脚手架拐角为直角时，宜采用横杆直接组架。
当双排脚手架拐角为非直角时,可采用钢管扣件组架。
拐角组架
(a）横杆组架（b)钢管扣件组架
五、双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于３５0mm，严禁施工中拆除扫地杆,立杆应配置可调底座或固定底座。
建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架安全技术规范引言碗扣式钢管脚手架是建筑施工中常见的搭建工具，其安全使用对保障工人的生命安全至关重要。
本文档旨在规范建筑施工碗扣式钢管脚手架的安全使用，以确保建筑施工过程中工人的生命安全。
设计和制造1.碗扣式钢管脚手架的设计符合相关的国家标准规范，且必须在资质认证的厂家制造。
2.制造厂家应建立健全的质量管理体系，生产设备过程要配置齐全且工艺先进，以确保生产的产品质量符合检验认证标准。
3.制造厂家还应经过相应的检测，检验产品符合安全、操作性等的要求。
选材和配件1.选择材料应符合相关的防火、防腐、耐久性等标准，并经过认证，确保其质量可信。
2.配件应根据设计选用相应的组合产品，并要求与主材质量相匹配，以确保安全性。
组装和拆除1.拆卸钢管脚手架时，必须进行盘点和分类，以便于再次装配时更为方便快捷。
2.确保所有零部件的筛选和配合符合标准。
3.装配前应检查所有部件的质量，并检验螺栓是否正确安装并扭紧。
4.装配要求平稳、均衡，防止不均衡状态导致倾斜和坍塌的现象发生。
5.确保各部位之间的坚固性。
维护和检查1.钢管脚手架在施工现场应定期进行检查，确保其安全运行。
2.确保钢管脚手架的外观状态良好，防止生锈、腐蚀等现象影响其使用寿命。
3.保持钢管脚手架工作面的整洁，防止杂物和建筑垃圾带来安全隐患。
4.检查各部位连接是否松动或存在裂纹等损伤。
5.钢管脚手架的板面和踏板必须保持平整，去除所有杂物。
6.确保固定地面支架和安全附着设施的正确性，以保证钢管脚手架的稳定性和安全。
使用培训1.在钢管脚手架的使用前，应该进行相应的培训，详细介绍钢管脚手架的相关标准、使用程序和注意事项等，确保工人使用规范，操作稳定。
2.培训还要注重现场的实际使用，加强培训与实践相结合的环节，以便改进培训方案，不断提高工人的安全意识。
结论本文档介绍了建筑施工碗扣式钢管脚手架的安全技术规范，通过对设计和制造、选材和配件、组装和拆除、维护和检查、使用培训等多个方面的规范，确保了钢管脚手架在施工过程中的安全可靠性。
碗扣式脚手架搭设规范
总则1、0、1 为了在碗扣式脚手架得设计与施工中贯彻执行国家有关安全生产法规,做到技术先进、经济合理、安全适用、确保质量,制定本规范。
1、0、2 本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架得设计、施工与使用。
其它用途如:烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范得原则执行。
1、0、3 落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设,当搭设高度H>20m及超高、超重、大跨度得模板支撑体系必须制定专项施工设计方案,并进行结构分析与计算。
1、0、4 与碗扣式脚手架结构类型相似得其她脚手架可参照本规范得原则执行。
1、0、5 碗扣式脚手架得设计与施工除应执行本规范外,尚应符合现行国家有关强制性标准得规定。
术语、符号2.1术语2、1、1 碗扣式脚手架CuplokScaffolding采用碗扣方式连接得钢管脚手架。
2、1、2碗扣节点Cuplok Joint脚手架碗扣连接得部位。
2、1、3立杆Standing Tube碗扣脚手架得竖向支撑杆。
2、1、4 上碗扣Bell Shape Cap沿立杆滑动起锁紧作用得碗扣节点零件。
2、1、5下碗扣Bowl Shape Socket焊接于立杆上得碗型节点零件。
2、1、6 立杆连接销Pin立杆竖向接长连接专用销子。
2、1、7限位销limitPin焊接在立杆上能锁紧上碗扣得定位销。
2、1、8横杆Flat TubeCross碗扣式脚手架得水平杆件。
2、1、9 横杆接头Spigot焊接于横杆两端得连接件。
2、1、10 专用斜杆:Special Batter Tube带有旋转横杆接头,提高框架平面稳定性得斜向拉压杆。
2、1、11水平斜杆Horizontal SlantTube钢管两端焊有插头得水平连接斜杆。
2、1、12 十字撑CrossBracing用作双排脚手架竖向加强支撑得构件。
2、1、13 八字斜杆Splayed Slant Strut斜杆八字型设置方式。
碗扣式脚手架搭设规范
碗扣式脚手架搭设规范碗扣式脚手架是一种常用的搭设临时工程支撑的设备，具有安装方便、结构稳定、重复使用等优点。
为了确保搭设的安全性和有效性，下面将从搭设前准备、搭设要求和搭设后安全等方面介绍碗扣式脚手架的搭设规范。
一、搭设前准备1. 确定搭设脚手架的位置、高度和面积等，并制定详细的搭设方案，包括立杆、横杆、斜杆和水平杆等的数量和分布。
2. 确保搭设地面坚实平整，不得出现明显的倾斜、坑洼或松散等情况。
3. 检查搭设区域周围是否有附近通行的车辆、行人等，必要时应设立警示标志或安排人员引导，确保安全通行。
4. 配置必要的工具和设备，如扣件、钢管、水平仪、安全带、安全网等，确保搭设的顺利进行。
二、搭设要求1. 立杆应垂直于地面，且稳固牢靠，应与地面或建筑物可靠连接。
2. 立杆的间距和高度应符合设计要求，通常情况下间距不超过2米，高度不超过2.5米。
3. 立杆之间的横杆应水平平行，且与立杆连接稳固可靠。
4. 斜杆应按照设计要求合理设置，并与立杆和横杆牢固连接，确保整个脚手架的稳定性。
5. 水平杆应设置在横杆的两侧，并与横杆和立杆连接稳固可靠，用于提高脚手架的整体强度和稳定性。
6. 设置安全带和安全网，以确保工作人员的人身安全。
安全带应固定在稳固的支撑位置，并确保每个工人都佩戴安全带。
安全网应设置在距离地面1.8米以上处，且网孔不得大于10cm×10cm。
7. 进行必要的质量检查，确保搭设的主要构件符合要求，无裂纹、变形和锈蚀等缺陷。
三、搭设后安全1. 定期检查脚手架的稳固性和整体安全情况，及时处理发现的问题，确保工作人员的安全。
2. 禁止在脚手架上进行高空抛物和乱丢杂物等危险行为，严禁随意移动或拆除脚手架的构件。
3. 强化安全培训，确保工作人员具备正确的操作技能和安全知识，提高他们的风险意识和自我保护能力。
4. 天气恶劣时，应暂停搭设和作业，确保人员的安全和设备的完好。
5. 搭设完毕后应及时清理工地，包括清理碗扣式脚手架上的杂物和废料，保持整洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工碗扣式脚手架安全技术规范碗扣式脚手架的搭设有何要求?碗扣式钢管脚手架立柱横距为1.2m，纵距根据脚手架荷载可为1.2m；1.5m；1.8m；2.4m，步距为1.8m、2.4m。
搭设时立杆的接长缝应错开，第一层立杆应用长1.8m和3.0m的立杆错开布置，往上均用3.0m长杆，至顶层再用1.8m和3.0m两种长度找平。
高30m以下脚手架垂直度偏差应控制在1/200以内，高30m 以上脚手架应控制在1/400~1/600，总高垂直度偏差应不大于100mm。
碗扣式脚手架的构造是怎样的?碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。
其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。
碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。
在立杆上焊接下碗扣和上碗扣的限位销，将上碗扣套入立杆内。
在横杆和斜杆上焊接插头。
组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣前言根据建设部建标工[2004]09号文，《建筑施工碗扣式脚手架安全技术规范》行业标准由中国建筑金属结构协会建筑模板脚手架委员会会同有关单位共同编制。
在本规范的编制过程中，编制组经过了广泛的调查研究，认真总结碗扣式脚手架在我国应用的实践经验、与相关标准规范相互协调的基础上制定了本规范。
本规范的主要内容是：1总则；2术语符号；3主要构、配件和材料；4荷载；5设计计算；6构造要求；7搭设与拆除；8检查与验收；9安全管理与维护。
本规范由建设部安全标准技术归口单位中国建筑业协会建筑安全分会归口管理，授权由主编单位负责具体解释。
本规范的主编单位是：中国建筑金属结构协会建筑模板脚手架委员会（地址：北京市安定门外北苑路68号邮政编码：100012）。
本规范参编单位有：北京星河模板脚手架有限公司北京建安泰脚手架有限公司中天建设集团有限公司河北建设集团有限公司上海长宁区建筑工程安全监督站上海顺业建筑工程有限公司本规范主要起草人：杨亚男贺军余宗明蒋金生任升高陈传为高秋利高妙康刘厚纯熊耀莹总则1.0.1为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0.2本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。
其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。
1.0.3落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设，当搭设高度H>20m 及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。
1.0.4与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。
1.0.5碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。
术语、符号2．1术语2.1.1碗扣式脚手架CuplokScaffolding采用碗扣方式连接的钢管脚手架。
2.1.2碗扣节点CuplokJoint脚手架碗扣连接的部位。
2.1.3立杆StandingTube碗扣脚手架的竖向支撑杆。
2.1.4上碗扣BellShapeCap沿立杆滑动起锁紧作用的碗扣节点零件。
2.1.5下碗扣BowlShapeSocket焊接于立杆上的碗型节点零件。
2.1.6立杆连接销Pin立杆竖向接长连接专用销子。
2.1.7限位销limitPin焊接在立杆上能锁紧上碗扣的定位销。
2.1.8横杆FlatTubeCross碗扣式脚手架的水平杆件。
2.1.9横杆接头Spigot焊接于横杆两端的连接件。
2.1.10专用斜杆：SpecialBatterTube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆。
2.1.11水平斜杆HorizontalSlantTube钢管两端焊有插头的水平连接斜杆。
2.1.12十字撑CrossBracing用作双排脚手架竖向加强支撑的构件。
2.1.13八字斜杆SplayedSlantStrut斜杆八字型设置方式。
2.1.14间横杆：IntermediateFlatTube钢管两端焊有插卡装置的横杆。
2.1.15挑梁：Bracket脚手架作业平台的挑出构件，分宽挑梁和窄挑梁。
2.1.16连墙杆ConnectedAnchorinWall脚手架与建筑物连接的构件。
2.1.17可调底座：JackSupport可调节高度的底座。
2.1.18可调托撑：U-Jack立杆顶部可调节高度的顶撑。
2.1.19梯架Stair脚手架上施工人员上下通行的梯子。
2.1.20脚手板ScaffoldBoard施工人员在脚手架上行走及作业用平台板。
2.1.21廊道CorridorWay双排脚手架内外立杆间人员上下行走和运输施工材料的通道。
2.1.22几何不变性GeometricalStability杆系结构构成几何不变的性能。
2.2符号2.2.1荷载和荷载效应Ｍ——横杆弯矩；——单肢立杆弯矩；ＭｗＮ——立杆轴向力；——连墙件约束脚手架平面外变形所产生的轴向力；Ｎ——脚手架结构自重；ＮＧ１——脚手板及构配件自重；ＮＧ２——欧拉临界力；ＮＥ——施工荷载轴向力；ＮＱ１ΣＮ——施工荷载轴向力总和；Ｑｉ——风荷载作用下连墙件的轴向力；ＮＳＮ——风荷载作用下连墙件轴向力设计值；ＷＰ——作用在立杆上的垂直荷载；——作用在横杆上的集中荷载；Ｐｃ——支撑架模板自重标准值；Ｑ１——新浇砼及钢筋自重标准值；Ｑ2——施工人员及设备荷载标准值；Ｑ3——振捣砼产生的荷载；Ｑ4——节点风荷载；ＷｊＷ——风荷载标准值；ｋＷ——基本风压；ｏＷｓ——节点风荷载的斜杆内力；Ｗｖ——节点风荷载的立杆内力；ｇ２——脚手板自重；σ——横杆抗弯强度。
2.2.2材料、构件设计指标Ｅ——钢材的弹性模量；Ｑｂ——碗扣节点极限抗剪强度值；Ｑｃ——扣件抗滑强度设计值；——钢材的抗拉、抗压、抗弯强度设计值；[υ]——横杆允许挠度；υｍａｘ——横杆最大挠度；ｇ——地基承载力设计值。
2.2.3几何参数Ａ——立杆截面面积；Ａｃ——连墙件的净截面面积；Ａｇ——单肢立杆底面面积；Ｈ——架体高度；Ｈｌ——连墙件水平间距；Ｉ——钢管截面惯性矩Ｌ——支座跨度；Ｌｌ——连墙件竖向间距；Ｌｘ、Ｌｙ——支撑架立杆纵向、横向间距；Ｗ——截面模量；α——双排脚手架立杆纵距；ｃ——梁至支座边距；ｍ——脚手板层数；ｎ——施工层数；ｈ——步距；ｉ——回转半径；——计算长度。
l０2.2.4计算系数β——有效弯矩系数；β——阵风系数；ｇｚγ——截面塑性发展系数；μ——脚手架风荷载体型系数；ｓμ——风压高度变化系数；ｚφ——轴心受压构件稳定系数、挡风系数；λ——长细比。
3主要构、配件3.1碗扣节点构成：由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成(图3.1)。
图3-1碗扣节点构成图3.2脚手架立杆碗扣节点应按0.6m模数设置。
3.3立杆上应设有接长用套管及连接销孔。
3.4构、配件种类、规格及用途（表3.4）表3.4碗扣式脚手架主要构、配件种类、规格及用途名称型号规格（mm）市场重量(kg)设计重量（kg）立杆LG-120 ф48×3.5×12007.41 7.05 LG-180 ф48×3.5×180010.67 10.19 LG-240 ф48×3.5×240014.02 13.34 LG-300 ф48×3.5×300017.31 16.48横HG-30 ф48×3.5×300 1.67 1.32杆HG-60 ф48×3.5×600 2.82 2.47HG-90 ф48×3.5×900 3.97 3.63HG-120 ф48×3.5×1200 5.12 4.78HG-150 ф48×3.5×1500 6.28 5.93HG-180 ф48×3.5×1800 7.43 7.08间横杆JHG-90 ф48×3.5×900 5.28 4.37 JHG-120 ф48×3.5×1200 6.43 5.52 JHG-120+30 ф48×3.5×（1200+300）7.74 6.85 JHG-120+60 ф48×3.5×（1200+600）9.69 8.16专用斜杆XG-0912 ф48×3.5×150 7.11 6.33 XG-1212 ф48×3.5×1707.87 7.03 XG-1218 ф48×3.5×2160 9.66 8.66 XG-1518 ф48×3.5×234010.34 9.30 XG-1818 ф48×3.5×255011.13 10.04专用斜杆ZXG-0912 ф48×3.5×1270 5.89 ZXG-1212 ф48×3.5×1500 6.76 ZXG-1218 ф48×3.5×19208.73十XZC-0912 ф30×2.5×1390 4.72字撑XZC-1212 ф30×2.5×1560 5.31XZC-1218 ф30×2.5×20607 窄挑梁TL-30 宽度300 1.68 1.53 宽挑梁TL-60 宽度600 9.30 8.60立杆连接销LLX ф120.18可调底座KTZ-45 可调范围≤300 5.82 KTZ-60 可调范围≤4507.12 KTZ-75 可调范围≤6008.5可调托座KTC-45 可调范围≤3007.01 KTC-60 可调范围≤4508.31 KTC-75 可调范围≤6009.69脚手板JB-120 1200x270 12.8 JB-150 1500x270 15 JB-180 1800x270 17.9架梯JT-255 2546×53034.73.5构、配件材料、制作要求3.5.1碗扣式脚手架用钢管应采用符合现行国家标准《直缝电焊钢管》（GB/T13793-92）或《低压流体输送用焊接钢管》（GB/T3092）中的Q235A级普通钢管，其材质性能应符合现行国家标准《碳素结构钢》（GB/T700）的规定。
３.5.2碗扣架用钢管规格为Φ48×3.5mm，钢管壁厚不得小于3.5-0.025mm。
3.5.3上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。
