条码扫描枪常用接口类型

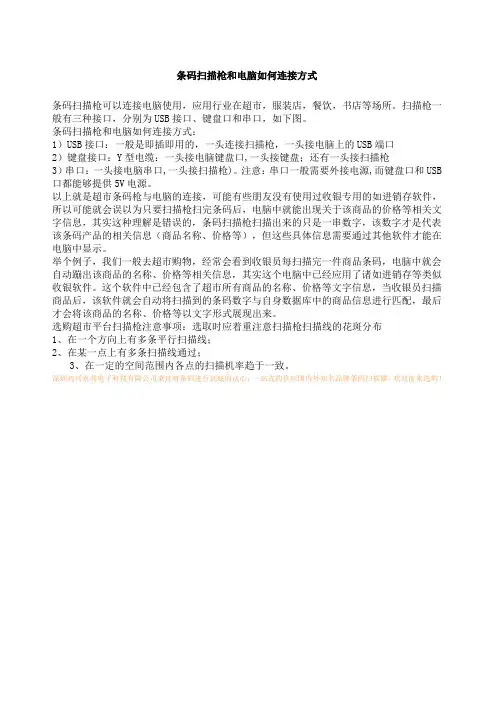

条码扫描枪和电脑如何连接方式

条码扫描枪和电脑如何连接方式
条码扫描枪可以连接电脑使用，应用行业在超市，服装店，餐饮，书店等场所。

扫描枪一般有三种接口，分别为USB接口、键盘口和串口，如下图。

条码扫描枪和电脑如何连接方式：
1）USB接口：一般是即插即用的，一头连接扫描枪，一头接电脑上的USB端口
2）键盘接口：Y型电缆：一头接电脑键盘口,一头接键盘；还有一头接扫描枪
3）串口：一头接电脑串口,一头接扫描枪)。

注意：串口一般需要外接电源,而键盘口和USB 口都能够提供5V电源。

以上就是超市条码枪与电脑的连接，可能有些朋友没有使用过收银专用的如进销存软件，所以可能就会误以为只要扫描枪扫完条码后，电脑中就能出现关于该商品的价格等相关文字信息，其实这种理解是错误的，条码扫描枪扫描出来的只是一串数字，该数字才是代表该条码产品的相关信息（商品名称、价格等），但这些具体信息需要通过其他软件才能在电脑中显示。

举个例子，我们一般去超市购物，经常会看到收银员每扫描完一件商品条码，电脑中就会自动蹦出该商品的名称、价格等相关信息，其实这个电脑中已经应用了诸如进销存等类似收银软件。

这个软件中已经包含了超市所有商品的名称、价格等文字信息，当收银员扫描商品后，该软件就会自动将扫描到的条码数字与自身数据库中的商品信息进行匹配，最后才会将该商品的名称、价格等以文字形式展现出来。

选购超市平台扫描枪注意事项：选取时应着重注意扫描枪扫描线的花斑分布
1、在一个方向上有多条平行扫描线；
2、在某一点上有多条扫描线通过；
3、在一定的空间范围内各点的扫描机率趋于一致。

深圳鸿兴永利电子科技有限公司秉持将条码进行到底的决心，一站式的供应国内外知名品牌条码扫描器，欢迎前来选购！。

条形码扫描仪简介

1 绪论条码扫描器，又称为条码阅读器、条码扫描枪、条形码扫描器、条形码扫描枪及条形码阅读器。

它是用于读取条码所包含信息的阅读设备，利用光学原理，把条形码的内容解码后通过数据线或者无线的方式传输到电脑或者别的设备。

广泛应用于超市、物流快递、图书馆等扫描商品、单据的条码。

条码扫描器通常也被人们称为条码扫描枪/阅读器，是用于读取条码所包含信息的设备，可分为一维、二维条码扫描器。

条码扫描器的结构通常为以下几部分：光源、接收装置、光电转换部件、译码电路、计算机接口。

扫描枪的基本工作原理为：由光源发出的光线经过光学系统照射到条码符号上面，被反射回来的光经过光学系统成像在光电转换器上，经译码器解释为计算机可以直接接受的数字信号。

除一、二维条码扫描器分类，还可分类为：CCD、全角度激光和激光手持式条码扫描器。

普通的条码阅读器通常采用以下四种技术：光笔、CCD、激光、影像型红光。

光笔的工作原理光笔是最先出现的一种手持接触式条码阅读器，它也是最为经济的一种条码阅读器。

使用时，操作者需将光笔接触到条码表面，通过光笔的镜头发出一个很小的光点，当这个光点从左到右划过条码时，在“空”部分，光线被反射，“条”的部分，光线将被吸收，因此在光笔内部产生一个变化的电压，这个电压通过放大、整形后用于译码。

光笔的优点主要是：与条码接触阅读，能够明确哪一个是被阅读的条码；阅读条码的长度可以不受限制；与其它的阅读器相比成本较低；内部没有移动部件，比较坚固；体积小，重量轻。

缺点：使用光笔会受到各种限制，比如在有一些场合不适合接触阅读条码；另外只有在比较平坦的表面上阅读指定密度的、打印质量较好的条码时，光笔才能发挥它的作用；而且操作人员需要经过一定的训练才能使用，如阅读速度、阅读角度、以及使用的压力不当都会影响它的阅读性能；最后，因为它必须接触阅读，当条码在因保存不当而产生损坏，或者上面有一层保护膜时，光笔都不能使用；光笔的首读成功率低及误码率较高。

DATALOGIC QW2100通用线性成像器条码扫描枪

DATALOGIC QW2100通用线性成像器条码扫描枪的规格参数
湿度（非冷凝）： 5 - 95% 环境光:100,000 lux 防水和防尘密封:IP42 接口:USB 识读性能光源:Red LED 610-650 nm 分辨率（最大）：0.102 mm / 4 mils (1D codes) 可视范围：56º+/- 2º 打印对比度（最小）：25% 识读指示:Datalogic Green Spot 绿点成功识读反馈；成功传输；蜂鸣器（音调可调）；识读LED 识读率（最大）：400 reads/sec. 识读角度：卷曲度：+/- 45°；斜度:+/- 65°；歪曲度（偏离）:+/- 70° 扫描范围-标准景深最小景深由条码长度和扫描角度决定。
DATALOGIC QW2100通用线性成像器条码扫描枪的规格参数
译码能力一维码/线性码：对所有标准一维码包括GS1 DataBar™线性码可自动区分和译码堆栈码 EAN/JAN Composites、 GS1 DataBar Composites、 GS1 DataBar Expanded Stacked、 GS1 DataBar Stacked、 GS1 DataBar Stacked Omnidirectional、邮政码、 KIX Post、 Planet Code、 Postnet、 Royal Mail Code (RM4SCC)、中国邮政码、加拿大邮政码、日本邮政码、澳大利亚邮政码、英国邮政码、韩国邮政局代码、电器电流工作状态（标称）：340 mA @ 5 VDC 待机/空闲（标称）： 190 mA @ 5 VDC 输入电压： 5 VDC +/- 0.5 V 环境 ESD静电保护（空中放电）： 16 kV 抗跌落：可承受多次从1.5米/5.0英尺跌落水泥地的撞击温度：储藏/运输：40 至 70 °C / -40 至 158 °F 工作状态：0 至 50 °C / 32 至 122 °F

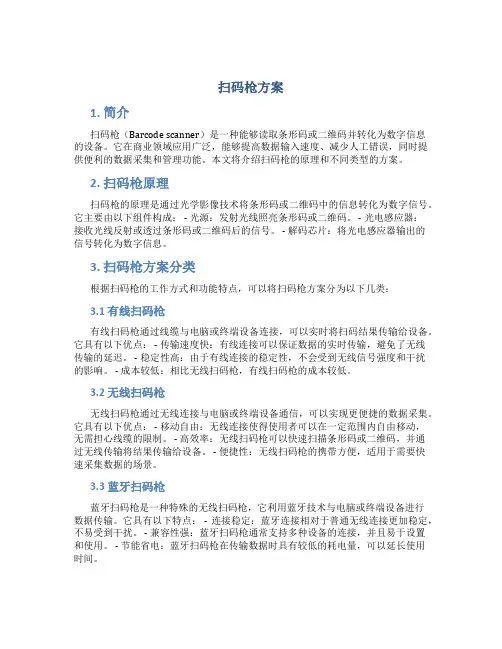

扫码枪方案

扫码枪方案1. 简介扫码枪（Barcode scanner）是一种能够读取条形码或二维码并转化为数字信息的设备。

它在商业领域应用广泛，能够提高数据输入速度、减少人工错误，同时提供便利的数据采集和管理功能。

本文将介绍扫码枪的原理和不同类型的方案。

2. 扫码枪原理扫码枪的原理是通过光学影像技术将条形码或二维码中的信息转化为数字信号。

它主要由以下组件构成： - 光源：发射光线照亮条形码或二维码。

- 光电感应器：接收光线反射或透过条形码或二维码后的信号。

- 解码芯片：将光电感应器输出的信号转化为数字信息。

3. 扫码枪方案分类根据扫码枪的工作方式和功能特点，可以将扫码枪方案分为以下几类：3.1 有线扫码枪有线扫码枪通过线缆与电脑或终端设备连接，可以实时将扫码结果传输给设备。

它具有以下优点： - 传输速度快：有线连接可以保证数据的实时传输，避免了无线传输的延迟。

- 稳定性高：由于有线连接的稳定性，不会受到无线信号强度和干扰的影响。

- 成本较低：相比无线扫码枪，有线扫码枪的成本较低。

3.2 无线扫码枪无线扫码枪通过无线连接与电脑或终端设备通信，可以实现更便捷的数据采集。

它具有以下优点： - 移动自由：无线连接使得使用者可以在一定范围内自由移动，无需担心线缆的限制。

- 高效率：无线扫码枪可以快速扫描条形码或二维码，并通过无线传输将结果传输给设备。

- 便捷性：无线扫码枪的携带方便，适用于需要快速采集数据的场景。

3.3 蓝牙扫码枪蓝牙扫码枪是一种特殊的无线扫码枪，它利用蓝牙技术与电脑或终端设备进行数据传输。

它具有以下特点： - 连接稳定：蓝牙连接相对于普通无线连接更加稳定，不易受到干扰。

- 兼容性强：蓝牙扫码枪通常支持多种设备的连接，并且易于设置和使用。

- 节能省电：蓝牙扫码枪在传输数据时具有较低的耗电量，可以延长使用时间。

4. 扫码枪方案选择在选择扫码枪方案时，需要根据实际需求综合考虑以下因素：- 数据采集需求：根据所需采集的条码种类、扫描速度和准确度等要求选择合适的扫码枪。

Denso QS20H二维条码扫描枪参数

特点：
QS20H条码扫描器产品是日本DENSO扫描器公司推出的更具通用性的全方位条码识读装置，可识读QR码及其它各种形式的二维码，其LED指示器可将视野范围增至3倍，从而成为集高性能、多功能、精巧设计于一体的标准二维码识读器，是您在办公室物品管理、工厂物资流通管理等应用领域的好帮手。

详细介绍：
型号QS20h
解码能力
二维码:qr码，micro qr,pdf417,maxicode,data matrix
一维码:upc-a/e,ean-13/8,itf,nw-7,code39,code128
分辩率/识读距离qr码: 0.25mm(9.8mils)/40~120mm(1.5~4.7″) pdf417: 0.25mm(9.8mils)/40~180mm(1.5~7.0″) data matrix:
0.25mm(9.8mils)/40~120mm(1.5~4.7″) maxicode:
0.88mm(34.5mils)/60~220mm(2.3~8.6″)
一维码: 0.15mm(5.9mils)/60~110mm(2.3~4.3″)
识读参考位置75mm(2.95″)
指示器三点式led指示器pcs值0．45以上
倾斜角度360°
仰角和倾角±35°
界面接口rs-232c
传输速度最大115.2kbps
缆线长度2m
界面连接器dsub 9-pin型（凹式）
额定电压直流4.5-10v
电源（可选用）专用交流电源适配器
重量135g(不包括缆线)
工作温度0℃~40℃
工作湿度10-85%rh（无结露结冰状态）。

扫描枪使用规范

扫描枪使用规范扫描线的链接问题：扫描枪都是即插即用，无需驱动和软件即可正常使用。

接口有分三种:USB口，键盘口，串口。

不同点在于：USB接口和键盘口的枪连接电脑后，扫描到的条码信息都可在任意的常用软件的输入窗口中直接显示；而串口的扫描枪只能在特定的窗口中输入，如附件中的通讯选项中的超级终端。

扫描枪连接到电脑上的时候都会有电源提示音，根据不同品牌和不同型号的扫描枪，提示音有不同。

扫描枪的使用规范：一维扫描枪：1.按下扫描键红色光线从枪口射出，需要用红色光线贯穿条码上的黑条。

根据条码的尺寸不同，扫描距离的远近也有不同。

一般是需要拉到条码宽度占据红光的三分之二为最佳。

另根据扫描枪的性能不同，该标准也有不同之处，但差距甚微。

2.扫描角度最理想为30—60度角。

该标准也根据标签纸的不同材质和扫描时的光线环境有些许不同。

一般国内常见扫描枪，多以45度角为最佳。

调整角度的同时也可适当的调整距离，已达到最佳扫描位置。

注：上述要求根据常见的一维激光扫描枪而定，另有一种红光扫描枪，于本标准有较大差异。

红光扫描枪扫描距离需要很近，且对于角度方面要求不高，一般距离在1-5CM不等，可根据实际情况调整到最佳位置。

二维扫描枪：二维扫描枪所射出的光线是呈区域型的，正中会有一个红色的十字形图案做定位。

四周有四个角确定范围大小。

扫描时应将红色十字最准二维码，大概居中即可，扫描角度以90度直角为最佳。

区域范围根据条码大小有不同，以条码占据区域的二分之一到三分之二为最佳。

另根据不同品牌不同型号的扫描枪，以上标准略有差异，同样，差异度不大，可适当调节以达到最佳扫描位置。

注意事项：因串口扫描枪比较少用，故此处着重说明USB口和键盘口扫描枪使用中的问题。

原理类似。

在您正常使用前需要做的检查工作有：硬件是否有损坏；配件是否齐全；接口是否是您所指定的。

如有发现问题，请尽快联系本商城的在线客服。

1.检查无误后，连接电脑相应的接口，听到电源提示音为正常，可以开始扫描工作。

介绍条码打印机接口类型

介绍条码打印机接口类型接口类型指的是指条码打印机与计算机之间采用的接口类型，通过这项指标也可以间接反映出条码打印机输出速度的快慢。

下面店铺为大家介绍一下条码打印机接口类型，希望对你有帮助。

1、并行接口并行接口又简称为“并口”，是一种增强了的双向并行传输接口。

优点是不需在PC中用其它的卡，无限制连接数目(只要你有足够的端口)，设备的安装及使用容易，最高传输速度为1.5Mbps。

目前，计算机中的并行接口主要作为条码打印机端口，接口使用的不再是36针接头而是25针D形接头。

所谓“并行”，是指8位数据同时通过并行线进行传送，这样数据传送速度大大提高，但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，容易出错。

2、USB接口USB的全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为MP3的最主要的接口方式。

USB有两个规范，即USB1.1和USB2.0。

USB1.1是目前较为普遍的USB规范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5Mbps(b是Bit的意思)，1MB/s(兆字节/秒)=8MBPS(兆位/秒)，12Mbps=1.5MB/s。

目前，大部分MP3为此类接口类型。

USB2.0规范是由USB1.1规范演变而来的。

它的传输速率达到了480Mbps，折算为MB为60MB/s，足以满足大多数外设的速率要求。

USB 2.0中的“增强主机控制器接口”(EHCI)定义了一个与USB 1.1相兼容的架构。

它可以用USB 2.0的驱动程序驱动USB 1.1设备。

也就是说，所有支持USB 1.1的设备都可以直接在USB 2.0的接口上使用而不必担心兼容性问题，而且像USB 线、插头等等附件也都可以直接使用。

使用USB为条码打印机应用带来的变化则是速度的大幅度提升，USB接口提供了12Mbps的连接速度，相比并口速度提高达到10倍以上，在这个速度之下打印文件传输时间大大缩减。

条码、二维码扫描枪接口分类

条码扫描枪基本分三种接口，分别是串口（RS232），PS/2，USB。

前两种接口串口（RS232）和PS/2的条码扫描枪是不需要驱动或软件的。

USB接口有分三种方式，分别是USB的键盘模式，USB串口模式和USB HID模式。

∙1）USB的键盘模式：这种方式类似于USB键盘，接上电脑后，扫条码数据就会输入到电脑的光标所在的地方，无论是EXCEL，WORD，记事本等等，只要键盘可以输入的地方都可以，USB键盘不需要驱动，自然USB键盘模式的扫描枪同样也不需要驱动，大概有80%以上都是有这种方式的。

∙2）USB的串口模式：这种方式主要用在工厂或软件要求是串口传输方式的地方，这种方式需要安装驱动，这个驱动是USB转串口芯片的驱动，有些会根据系统分为32位驱动和64位驱动。

如果要扫包含中文的二维码一定要用串口方式扫描，如果没有相应的软件接收数据，则需要“COM_Text_V1.5串口中文输出工具”这个小软件，将串口接收到的数据传到光标所在处。

∙3）USB HID模式：这种方式和USB串口模式类似，也要装驱动，和特殊的软件从HID接口接收数据。

条码扫描枪工作原理

条码扫描枪工作原理一、概述条码扫描枪是利用光学原理进行工作的，它通过红外线或激光产生线性条形光线，然后通过光电传感器将条码上的信息转化为数字或字符。

条码扫描枪通常由光电传感器、激光器、接收器、解码器以及与计算机或终端设备连接的接口组成。

二、光电传感器光电传感器是条码扫描枪的核心部件，它通过感光元件接收条码上的反射光信号，并将光信号转化为电信号。

光电传感器分为线性光电传感器和阵列式光电传感器两种。

线性光电传感器是最常见的光电传感器，它使用单一的光电传感器接收条码上的光信号。

线性光电传感器通常由光电二极管（Photodiode）和接收电路组成，当光信号照射到光电二极管上时，光电二极管产生电压信号，并经过放大和处理后转化为数字信号。

阵列式光电传感器则使用多个光电传感器组成阵列状，将每个传感器接收到的光信号转化为电信号后再进行汇总处理。

相比于线性光电传感器，阵列式光电传感器在条码快速移动或处于不稳定状态时拥有更好的解码能力和稳定性。

三、激光器激光器是条码扫描枪产生线性条形光线的重要组成部分。

激光器通常采用半导体激光器，通过电流激发半导体产生激光光束。

激光的波长取决于半导体激光器的材料和结构，常见的激光波长有650nm、670nm、780nm 等。

在条码扫描枪中，激光器通常是通过镜片和全息反射镜将激光光束聚焦成线性条形光线。

光电传感器接收到光线后，将其转化为电信号。

四、接收器和解码器接收器是条码扫描枪中的另一个重要部件，它的主要作用是接收光电传感器输出的电信号，并进行放大和处理。

接收器通常由放大器、滤波器和解码电路组成。

放大器负责放大接收到的电信号，滤波器则用于去除噪声等干扰信号，以保证解码的准确性。

解码电路负责将处理后的电信号转化为数字或字符，并将其发送给计算机或终端设备。

解码器是条码扫描枪的另一个重要组成部分，它主要用于解码光电传感器输出的数字或字符信号。

解码器根据条码的编码规则对接收到的信号进行解码，并将条码上的信息转化为可读的数字或字符。

扫码枪安装方法

有关条码扫描枪怎么使用?扫码枪怎么安装?条码扫描枪使用需要安装驱动吗?等一系列的问题.鸿兴永利小编做出了一下问题整理提供参考.扫描枪安装方法通常情况下条码扫描枪接口数据线有三种，分别是USB数据线、rs232数据线和PS/2数据线，我们将这些弄懂了，就会知道条码扫描枪怎么使用了。

下面我们分别来介绍不同数据线的不同扫码枪安装方法。

一、USB数据线连接条码扫描枪与USB数据线连接1）将USB数据线的设备接口端（RJ 45 1、接口）与条码扫描枪相连；2）将USB数据线的主机接口端（USB 接口）与主机相连；二、rs232数据线连接（串口数据线）条码扫描枪与RS232数据线连接1）将RS232数据线的设备接口端（RJ 45 1、接口）与条码扫描枪相连；2）将RS232数据线的主机接口端（RS232 接口）与主机相连；3）将RS232数据线与HR100系列产品通过电源适配器相连三、PS/2数据线（键盘口数据线）条码扫描枪与PS/2数据线连接1）将PS/2数据线的设备接口端（RJ 45 1、接口）与条码扫描枪相连；2）将PS/2数据线的主机接口端（PS/2 接口）与主机相连；3）如有需要，请将PS/2数据线与HR100系列产品通过电源适配器相连；4）如有需要，请将普通键盘与PS/2 数据线母口端相连。

条码扫描枪正确使用方法？1）不可将扫描枪与条码成90°进行扫描，90°时无法进行正常读取条码。

必须对准且将扫描线全部套住条码。

2）不可随便乱扫说明书上的条码，否则可能造成扫描枪无法扫描等现象。

3）在识读过程中，对同一批次的条码，您会找到扫描枪与条码的距离在某一范围内，读码成功率会很高，此距离即为最佳识读距离。

如何拆下扫码枪？——切勿硬拔，以免损坏扫码枪1、从电脑的USB上拔下扫码枪数据线2、用坚硬的细物（如回形针），对准扫码枪把手上的小孔捅进去3、听到“嗒”一声轻响，就可以轻松拔出数据线了深圳鸿兴永利电子科技有限公司代理扫码枪国内外知名品牌，提供分销，维修等条形码相关服务。

霍尼韦尔扫码枪串口引脚说明

霍尼韦尔扫码枪串口引脚说明霍尼韦尔扫码枪串口引脚说明1. 引言本文将详细介绍霍尼韦尔扫码枪的串口引脚说明。

了解这些信息对于开发人员在使用和集成霍尼韦尔扫码枪时十分重要。

2. 串口引脚布局以下是霍尼韦尔扫码枪串口引脚的布局及其功能说明：•引脚1（RX）：串口接收线，用于接收数据。

•引脚2（TX）：串口发送线，用于发送数据。

•引脚3（RTS）：请求发送线，用于控制数据流的方向。

•引脚4（CTS）：清除发送线，用于提醒接收方准备接收数据。

•引脚5（GND）：电地线，用于连接设备的接地点。

•引脚6（VCC）：电源正极，用于提供电源给扫码枪。

3. 串口参数在使用霍尼韦尔扫码枪时，需要正确设置串口参数以确保通信的可靠性。

以下是常用的串口参数设置：•波特率：一般为9600bps、19200bps、38400bps等。

•数据位：通常设置为8位。

•停止位：通常设置为1位。

•校验位：可设置为无校验、奇校验或偶校验。

•控制流：可设置为无流控、硬件流控（使用RTS和CTS引脚）或软件流控。

4. 引脚连接示例下面是一个典型的霍尼韦尔扫码枪串口引脚连接的示例：扫码枪引脚连接至RX 单片机或电脑的TX引脚TX 单片机或电脑的RX引脚RTS 单片机或电脑的CTS引脚CTS 单片机或电脑的RTS引脚GND 单片机或电脑的GND引脚VCC 单片机或电脑的电源正极引脚5. 总结本文对霍尼韦尔扫码枪的串口引脚进行了详细说明，包括引脚布局和功能、串口参数设置以及引脚连接示例。

希望本文对开发人员在使用和集成霍尼韦尔扫码枪时有所帮助。

为了确保通信的稳定性和可靠性，请按照本文所述的规范进行操作。

6. 注意事项在使用霍尼韦尔扫码枪时，需要注意以下事项：•电源供应稳定：确保为扫码枪提供稳定的电源供应，以避免通信故障和设备损坏。

•适当的波特率设置：根据实际需求和设备要求，选择适当的波特率设置，以确保数据传输的准确性。

•正确的引脚连接：按照本文所述的引脚连接示例，正确地将扫码枪与其他设备连接起来。

民德MINDEO MD2250AT+手持激光条码扫描枪

民德MINDEO MD2250AT+手持激光条码扫描枪本信息由：扫描网（）提供民德MD2250AT+激光扫描枪采用了内置USB2.0的高速ARM CPU，读码速度和性能得到进一步提升。

最大读码景深可达1.5米。

民德MD2250AT+激光扫描枪是MINDEO通用型扫描设备的高性价比产品线。

是一款入门级的产品。

适用于零售、医疗、金融、邮政以及中小型物流业和轻工业。

民德MD2250AT+激光扫描枪外形小巧，重量轻并符合人体工学设计，在日常操作时手感舒适。

特别是在遇到难读取的条码，如破损、银色底等，仍能提供优异的读取性能，并能读取包括GS1 Databar的所有通用一维条码。

民德MD2250AT+激光扫描枪配置采用了MINDEO独有的用于检测是否物体接近的“蓝光感应”专利，在支架模式下工作时，蓝光保持常亮状态，向操作人员提示有效读取范围；当带条码的物体接近时，会自动开启激光进行条码读取，既提高了工作效率又延长了激光器的使用寿命。

民德MD2250AT+激光扫描枪牢固可靠的设计使其经多次从4米高度跌落至水泥地面，依旧能为您提供可靠扫描性能。

外壳采用阻燃PC料，防止意外起火带来的财产。

高达IP52的防尘防水等级设计，保障了在各类恶劣环境的仍能保持高性能和超长使用寿命。

民德MD2250AT+激光扫描枪为您提供PS2、USB、RS232三种可选接口线缆，您可以自由互换而不需要再作繁杂的设置。

如果您正在寻找一款小巧耐用、高性能、价格适宜的通用的条码扫描器，MD2250AT+手持激光扫描枪是您的首选。

民德MD2250AT+激光扫描枪的外观图：①双色LED指示灯②扫描窗③按键④电缆线接口⑤电缆线的拆除孔⑥声音孔民德MD2250AT+激光扫描枪的连接电缆线的方法：1、关闭设备电源；2、根据不同的电缆线配置，参考下图，连接设备和阅读器；3、检查连接是否正确，连接处是否稳固；4、打开设备电源。

如连接正确，阅读器的蜂鸣器和LED灯会发出声光提示。

霍尼韦尔1250g激光条码扫描枪

霍尼韦尔1250g激光扫描枪的规格参数
环境参数：操作温度：0℃~40℃（32℉~104℉）储存温度：-20℃~60℃（-4℉~140℉）湿度：5%~95%相对湿度，无凝结抗衰能力：能承受1.5m（5′）的反复跌落工业等级：IP41 光线等级：0-75,000Lux(直射光) 扫描性能扫描方式：单线扫描速度：100线/秒扫描角度：水平：30° 可识别的印刷对比度：最低20%的反射差斜角，转角：60°，60° 解码能力：湿度标准的一维和GS1条码
霍尼韦尔1250g激光扫描枪的特征及优点
1、霍尼韦尔1250g激光扫描枪使用方便，支架安装快速简单，简化了整个安装程序；人体工学设计降低了扫描强度大的应用环境给用户带来的疲劳感。 2、霍尼韦尔1250g激光扫描枪增加一次扫描通过率，扩展了景深，对难以触及的物品的扫描变得更加简单；提供真正的目标检测和支座自动探测功能和配置。 3、霍尼韦尔1250g激光扫描枪的Remote MasterMind远程管理软件，减少了技术人员在差旅过程中花费的时间和金钱，可降低近60% 的总体拥有成本；扫描仪的升级和诊断可由同一个人在某一固定地点进行。
霍尼韦尔1250g激光扫描枪
——产品介绍
本文档由【扫描网】进行整理
霍尼韦尔1250g激光扫描枪的基本信息
类型：单线激光扫描枪型号：Voyager 1250g 扫描枪体积（长×宽×高）： 60×168×74mm 重量：133g
Байду номын сангаас
霍尼韦尔1250g激光扫描枪的产品概述
1、霍尼韦尔1250g激光扫描枪提供卓越的开箱即用体验和强劲的一维条码识读能力，能够轻松识别包括58厘米之外的较大号条码。 2、对于需要非手持扫描应用的用户，安装便捷的霍尼韦尔1250g激光扫描枪支架结合自动支架探测功能，大大增加了一次扫描通过率。

选择性能好的扫描枪

光电倍增管，感光材料主要是金属铯的氧化物。他的扫描精度，甚至受温度影响的程度和噪音等都是最好的，可价格也是最贵的。一般用户如我这样都是梦寐以求而已，价格太贵我们这里就略过其具体的技术特点了。深圳市易恒信科技有限公司，易迈收银专家，助您迈向成功！
编后语：一台扫描枪的光电器件是决定其性能的重要因素，其它的如控制电路，软件等也很重要。直接了解这些资料可能有些困难。我们往往只能了解有限的内容，我们在判断一款扫描枪的性能到底如何的时候，只有靠实际操作和评测软件等方法来了解。
二、扫描枪内部结构和工作原理
常见的平板式扫描枪一般由光源、光学透镜、扫描模组、模拟数字转换电路加塑料外壳构成。它利用光电元件将检测到的光信号转换成电信号，再将电信号通过模拟数字转换器转化为数字信号传输到计算机中处理。当扫描一副图像的时候，光源照射到图像上后反射光穿过透镜会聚到扫描模组上，由扫描模组把光信号转换成模拟数字信号(即电压，它与接受到的光的强度有关)，同时指出那个像数的灰暗程度。这时候模拟-数字转换电路把模拟电压转换成数字讯号，传送到电脑。颜色用RGB三色的8、10、12位来量化，既把信号处理成上述位数的图像输出。如果有更高的量化位数，意味着图像能有更丰富的层次和深度，但颜色范围已超出人眼的识别能力，所以在可分辨的范围内对于我们来说，更高位数的扫描枪扫描出来的效果就是颜色衔接平滑，能够看到更多的画面细节。
四、扫描枪的光电器件
目前市场上扫描枪所使用的感光器件主要有四种：光电倍增管，硅氧化物隔离CCD，半导体隔离CCD，接触式感光器件(CIS或LIDE)。
主流是两种CCD，其原理简单说是：在一片硅单晶上集成了几千到几万个光电三极管，这些光电三极管分为三列，分别用红绿蓝色的滤色镜罩住，从而实现彩色扫描。两种CCD相比较，硅氧化物隔离CCD又比半导体隔离CCD好，熟悉物理的朋友自然知道理由。简单的说是半导体的CCD三极管间漏电现象会影响扫描精度，用硅氧化物隔离会大大减小漏电现象，当然最好再加上温度控制，因为不管是半导体还是导体一般都是温敏的，升温导电性一般会提高。现在主流市场上的多数是半导体隔离CCD用，硅氧化物隔离CCD的比较少，显然是因为成本较高。如果要了解一款扫描枪的效果，很重要的就是了解扫描枪是用什么品质的光电元件，就算同是半导体隔离质量也有差别。

条码扫描枪的主要参数

条码扫描枪的主要参数1. 光源类型：条码扫描枪通常使用红外线（IR）或激光（Laser）作为光源。

红外线扫描枪相对较便宜，但扫描距离较短，通常只能在近距离扫描。

而激光扫描枪具有较长的扫描距离，可以从较远的距离进行扫描。

2.扫描速度：扫描速度通常以每秒扫描线数或每秒解码数表示。

速度越快，扫描枪的处理能力越高，可以更快地扫描和解码条形码。

3. 解码能力：条码扫描枪的解码能力决定了它可以解码的条码类型。

常见的条码类型包括一维条码如EAN-13、Code 128，以及二维条码如QR码和Data Matrix码。

一些高级扫描枪还可以解码被损坏或模糊的条码。

4.扫描角度：扫描角度指的是扫描枪可以读取条码的角度范围。

有些扫描枪只能以特定的角度进行扫描，而其他扫描枪则具有更大的角度范围，可以以多个角度进行扫描。

5.扫描距离：扫描距离是指从扫描枪到条码的最大距离。

扫描距离取决于扫描枪的光源和镜头设计。

一般来说，激光扫描枪的扫描距离较长，可以在较远的距离读取条码。

6.接口类型：扫描枪通常通过USB、蓝牙或无线射频等接口与电脑或其他设备进行连接。

接口类型决定了扫描枪与其他设备之间的通信方式。

7.扫描角度宽度：扫描角度宽度是指扫描枪条码的宽度范围。

一些扫描枪可以读取较窄的条码，而其他扫描枪则可以读取较宽的条码。

8. 支持的操作系统：扫描枪的软件通常支持多种操作系统，如Windows、Android和iOS等。

这决定了扫描枪能否与您的设备兼容。

9.重量和尺寸：扫描枪的重量和尺寸可根据不同的品牌和型号而有所变化。

较轻便的扫描枪适合需要长时间使用或需要携带的场合。

10.附加功能：一些高级扫描枪还可能具有其他功能，如自动感应扫描、自动触发扫描和防水防震等。

这些功能可以使扫描枪更加方便和耐用。

以上是一些主要参数，这些参数可以根据用户的需求和使用场景来选择合适的条码扫描枪。

最重要的是根据实际需求选择扫描枪的性能和功能，以提高工作效率和方便用户操作。

霍尼韦尔扫码枪串口引脚说明

霍尼韦尔扫码枪串口引脚说明
【原创版】
目录
1.霍尼韦尔扫码枪概述
2.串口引脚说明
3.应用场景
正文
1.霍尼韦尔扫码枪概述
霍尼韦尔是一家全球知名的科技和制造公司，其生产的扫码枪广泛应用于商业、工业等领域。

扫码枪作为一种自动识别设备，可以快速准确地读取条形码、二维码等信息，为各类场景提供便捷的数据采集和管理解决方案。

2.串口引脚说明
霍尼韦尔扫码枪的串口引脚主要包括以下几个部分：
- 引脚 1：数据线，用于连接扫码枪与计算机或其他设备的数据传输。

通常为红色。

- 引脚 2：地线，用于连接扫码枪与计算机或其他设备的地线。

通常为黑色。

- 引脚 3：电源线，用于为扫码枪供电。

通常为黄色。

- 引脚 4：额外的串口引脚，可根据实际需求进行配置。

通常为绿色。

在使用霍尼韦尔扫码枪时，需要将其与计算机或其他设备通过串口线连接。

为了保证数据传输的稳定性和可靠性，应正确连接各个引脚，避免错接或漏接。

3.应用场景
霍尼韦尔扫码枪在多个领域都有广泛应用，包括但不限于：
- 商业零售：用于超市、便利店等场景的商品条码扫描，提高收银效率。

- 仓库管理：用于仓库入库、出库等环节的数据采集和管理，提高库存管理效率。

- 生产线自动化：用于自动识别和追踪生产过程中的产品信息，提高生产效率和质量。

- 医疗卫生：用于药品、医疗器械等信息的自动识别和管理，提高医疗服务质量。

总之，霍尼韦尔扫码枪作为一种高效、便捷的数据采集设备，在多个领域发挥着重要作用。

浅谈条码扫描枪串口数据线与电源适配器匹配问题2018081402

条码扫描枪串口数据线与电源适配器匹配问题条码扫描枪，现在大家不会陌生。

扫描枪常见三种接口：USB，PS2键盘口，RS232串口。

USB最常见，使用方便，USB供电即插即用。

PS2键盘口现在相对使用比较少了，但RS232串口，在一些特殊机器，或者需要中文输入条码信息，或者软件本身只支持串口模式，种种需求造成串口在条码扫描枪上还是占有一定比例。

下面就简单说说扫描枪串口数据线与电源适配器匹配问题。

串口，指的是接口采用9针的COM口。

因为一般电脑或机器的串口是不带电源的，这就需要扫描枪在使用串口数据线的时候，需要外接电源用于条码扫描枪的供电。

串口数据线的DC插座（直流供电插座）一定要与电源适配器的供电插头规格和极性匹配条码扫描枪才能正常工作，否则，除了扫描枪不能正常工作外，还有损坏扫描枪的隐患。

扫描枪串口数据线常见几种电源插座；1.国标做法：5VDC供电，DC插座规格5.5*2.1mm，电源极性：内正外负（电源座中间为正极，外圈为负极）；2.欧美做法：5VDC供电，DC插座规格5.5*2.5 mm或3.5*1.35 mm/4.0*1.7 mm（常见讯宝/摩托罗拉/斑马扫描枪），电源极性：内负外正（电源座中间为负极，外圈为正极）；电源适配器电压，极性在标签上一般都有标识，也很容易判断，尺寸规格一般目测不是很准确，大家可以在不通电情况下试插，能顺利插进去，不是很松或很紧，一般尺寸是匹配的。

电源适配器正负极性需要和扫描枪串口数据线的DC座极性绝对一致才能使用。

不同厂家生产的扫描枪串口数据线DC座极性有可能不一样，没有统一规范。

目测扫描枪串口数据线的DC座极性是无法实现的，但借助万用表，简单测试，就能判断。

所有的串口接口，第5脚（PIN）是地线（GND）,测试出串口5脚与串口数据线DC座外圈相通还是和中间柱子相通。

如果与DC座外圈相通，那数据线就是内正外负，如果与DC座中间柱子相通，那就是内负外正。

下图就是串口脚位示意图，大家一看就知道哪是第5脚了。

扫码头技术规格 -回复

扫码头技术规格-回复什么是扫码头技术规格？扫码头技术规格是指扫码设备的技术要求和参数，用于描绘和定义扫码设备的功能和性能。

扫码头，也被称为扫码枪或扫描器，是一种用于读取条形码、二维码或其他图像码的设备。

它通过光学传感器和图像处理器，将扫描到的图像转化为数字信号，以便于计算机或其他设备识别和处理。

扫码头技术规格通常包括以下方面的要求：1. 读码能力：指扫码头可以识别的码制和码类。

常见的码制有一维码（如UPC、EAN、Code128等）和二维码（如QR码、Data Matrix码等），而码类则包括数字、字母、符号等。

技术规格会明确扫码头能够支持的码制和码类范围。

2. 解码速度：指扫描器读取码的速度。

快速解码速度能够提高工作效率，特别是在高峰期或批量扫描时。

技术规格会给出最小和最大解码速度，以及与解码速度相关的参数，如码距、扫描角度、扫描线速度等。

3. 解码精度：指扫描器对图像的解码准确性。

高解码精度能够确保扫描到的码能够正确识别和解析。

技术规格会给出解码精度的衡量标准，如最小条宽比、最小反差值、最小模块尺寸等。

4. 连接和通信方式：指扫码头与计算机或其他设备的连接方式和通信协议。

常见的连接方式有USB、RS232、蓝牙等，而通信协议有HID、COM、SPP等。

技术规格会明确支持的连接方式和通信协议。

5. 电源和功耗：指扫码头的电源供给方式和功耗。

常见的电源供给方式有USB供电、外部电源供电等，而功耗的大小与使用环境和应用需求有关。

技术规格会给出电源和功耗的相关参数和要求。

6. 外观和尺寸：指扫码头的外部形态和尺寸。

外观设计一般会考虑人机工程学，以提供良好的手感和使用体验。

尺寸方面会涉及扫码头的长度、宽度、高度等，以确保能够适应不同场景和设备的使用。

7. 可靠性和耐用性：指扫码头的稳定性和耐用性。

可靠性涉及扫码头在不同工作条件下的性能稳定和使用寿命，而耐用性则涉及扫码头的抗摔、抗震、抗腐蚀等能力。

技术规格会给出相关的指标和测试方法。

Honeywell扫描器USB HID接口软件开发指引

主题Honeywell扫描器USB HID接口软件开发指引适用范围•1200、1202、1250、1300、1400、1402、1450、1452、1900、1902•1910i、1911i、1280i、1980i、1981i•BCC Scanner•3310G、3320G、7580G、7980G解决方案一、扫描器接口简介Honeywell扫描器与上位机之间主要的接口方式有：USB Keyboard（默认）、USB HID、USB虚拟串口、RS232（串口）、PS2（键盘口）、RS485。

最常见的应用场景是扫描器（接专用的USB数据线）模拟USB键盘，将条码数据输入到上位机当前输入焦点所在位置。

这种接口方式存在一些局限性，如没有输入焦点就无法获取和显示条码数据，条码数据无法隐藏（条码数据需要保密或对使用者无意义），无法正确显示中文，数据显示速度慢等。

因此，很多用户改用串口方式，开发程序后台监听串口获取条码数据，然后根据实际需要处理。

但由此却带来了新的问题，如上位机可能没有多余的串口，扫描器需要额外供电，串口通信参数需要手动设置（端口号、波特率），总之不是理想的方式。

USB虚拟串口虽然解决了供电问题，但需要安装驱动（Windows系统）或定制操作系统时即要集成USB虚拟串口驱动（Linux系统），而且插入不同USB口时，系统分配的端口号也可能会随之改变，导致后台程序出错。

那么有没有一种更完美的解决方案呢？答案是肯定的，基于USB HID（USB Human Interface Device）接口方式开发程序有以下优点：1、 USB供电，无需外接电源；2、 USB端口资源丰富，并可用USB HUB扩展；3、 USB HID驱动是大多数操作系统的标配，无需另外安装驱动；4、无论扫描器插入哪个USB口，都可即时获取其VID（USB设备厂家ID）和PID（产品识别码），过滤非扫描器USB设备，锁定USB端口号；5、无论是否有输入焦点，通过侦听USB端口即可获取条码数据，并按需解析；6、 USB HID支持双向通信，上位机既可获取扫描器数据，也可发送指令完成相关设置；7、 USB传输速度远超串口；接下来将详细介绍Honeywell 扫描器的USB HID接口通信协议，并分享一个基于Android Studio开发的安卓例程，以讲解USB HID通信软件运行流程。
