电流互感器和电压互感器的容量计算

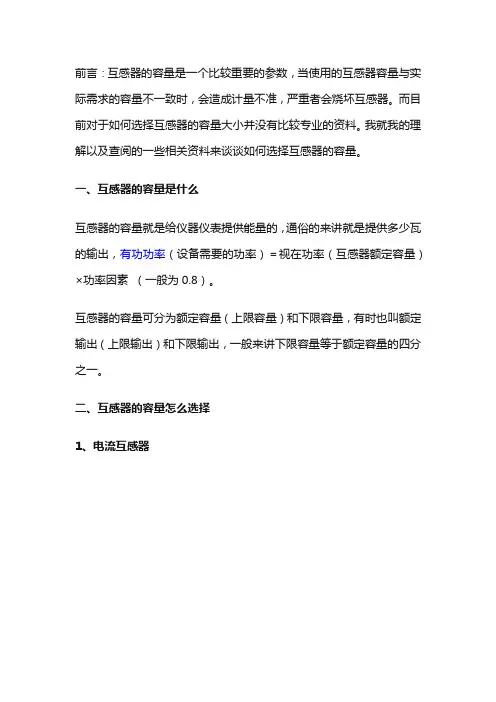

前言：互感器的容量是一个比较重要的参数，当使用的互感器容量与实际需求的容量不一致时，会造成计量不准，严重者会烧坏互感器。

而目前对于如何选择互感器的容量大小并没有比较专业的资料。

我就我的理解以及查阅的一些相关资料来谈谈如何选择互感器的容量。

一、互感器的容量是什么互感器的容量就是给仪器仪表提供能量的，通俗的来讲就是提供多少瓦的输出，有功功率（设备需要的功率）＝视在功率（互感器额定容量）×功率因素（一般为0.8）。

互感器的容量可分为额定容量（上限容量）和下限容量，有时也叫额定输出（上限输出）和下限输出，一般来讲下限容量等于额定容量的四分之一。

二、互感器的容量怎么选择1、电流互感器根据上面公式就可以轻松求得电流互感器需要提供多大的额定容量。

通俗来讲就是互感器提供仪器仪表和线路上的消耗。

2、电压互感器通俗来讲就是互感器提供仪器仪表的消耗。

3、举例一个高供高计的杆上专变用户，采用组合互感器、三相三线电能表、采集终端进行计量，采用7芯电缆10m，电流为4mm2，电压为2.5mm2。

某公司生产的三相三线智能电能表功耗：国网专变采集功耗：根据Q/GDW1374.1-2013《电力用户用电信息采集系统技术规范，第一部分：专变采集终端技术规范》上的功率消耗技术要求如下图：所以选择25VA，但是终端的功耗是按照标准上限来计算的，终端具体功耗可以咨询厂家。

三、容量选择不当的危害分析1、计量不准根据互感器国标的误差要求，在下限容量至额定容量之间，误差不能超过规定限值。

如果超过了这个范围，精度就可能得不到保证，导致计量不准。

2、损坏互感器这里主要说的是电压互感器，如果PT过载。

第一点：会导致一、二次电流较大，使二次侧负载电流的总和超过额定值，造成PT 内部绕组发热超过原有设计，长期运行会烧坏互感器。

第二点：会导致电压互感器铁心饱和，容易发生铁磁谐振，烧坏互感器。

2024年电压互感器培训课件

电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。

为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。

二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。

三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。

常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。

2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。

3.按准确级分类：0.2级、0.5级、1级、3级等。

4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。

四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。

这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。

五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。

2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。

3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。

4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。

5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。

6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。

六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。

在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。

七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。

电流电压互感器的正确选择和使用

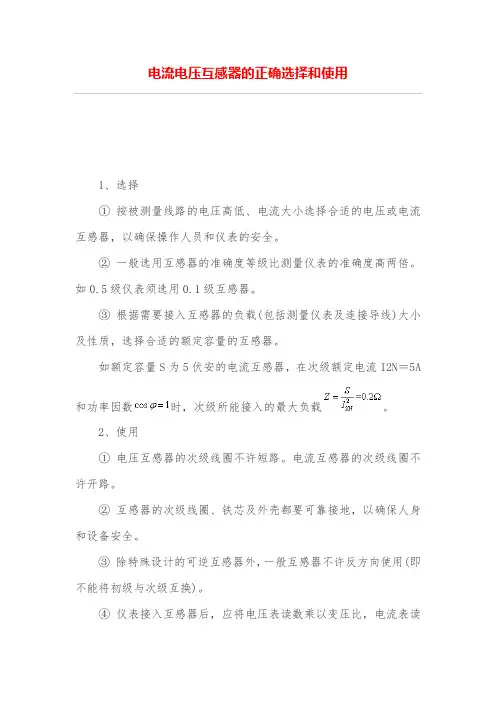

电流电压互感器的正确选择和使用
1、选择
① 按被测量线路的电压高低、电流大小选择合适的电压或电流互感器，以确保操作人员和仪表的安全。

② 一般选用互感器的准确度等级比测量仪表的准确度高两倍。

如0.5级仪表须选用0.1级互感器。

③ 根据需要接入互感器的负载(包括测量仪表及连接导线)大小及性质，选择合适的额定容量的互感器。

如额定容量S为5伏安的电流互感器，在次级额定电流I2N＝5A
和功率因数时，次级所能接入的最大负载。

2、使用
① 电压互感器的次级线圈不许短路。

电流互感器的次级线圈不许开路。

② 互感器的次级线圈、铁芯及外壳都要可靠接地，以确保人身和设备安全。

③ 除特殊设计的可逆互感器外，一般互感器不许反方向使用(即不能将初级与次级互换)。

④ 仪表接入互感器后，应将电压表读数乘以变压比，电流表读
数乘以变流比才是所测高电压和大电流的数值。

电流互感器和电压互感器选择和计算导则正文

电流互感器和电压互感器选择和计算导则正文电流互感器和电压互感器是电力系统中常用的传感器设备，用于测量和监测电流和电压。

在选择和计算互感器时，需要考虑多个因素，包括电流或电压的范围、精度要求、负载容量、安装方式等。

本文将详细介绍电流互感器和电压互感器的选择和计算导则。

一、电流互感器选择和计算导则1.电流范围选择：根据被测电流的最大值和最小值，选择合适的电流互感器。

通常，电流互感器的额定电流应为被测电流的1.2倍，以确保互感器在额定电流下的正常工作。

2.精度要求：根据应用的需求确定电流互感器的精度等级，常见的精度等级有0.1、0.2、0.5等。

精度等级越高，互感器的测量误差越小，但价格也相应增加。

3.负载容量：互感器的负载容量是指互感器能够承受的额定负载电流。

在选择互感器时，需要根据负载电流的最大值确定互感器的负载容量，以确保互感器在额定负载下的正常工作。

4.安装方式：根据具体的应用场景选择合适的电流互感器安装方式，常见的安装方式有固定式、可分离式和插拔式。

固定式适用于固定装置，可分离式适用于需要经常换位的场合，插拔式适用于需要频繁更换互感器的场合。

5.计算导则：电流互感器的计算一般通过测量电流和互感器的变比计算得出。

设被测电流为I，互感器的变比为N，则互感器的二次电流为I2=I*N。

根据互感器的额定电流和变比，可以计算出互感器的额定二次电流。

二、电压互感器选择和计算导则1.电压范围选择：根据被测电压的最大值和最小值，选择合适的电压互感器。

通常，电压互感器的额定电压应为被测电压的1.2倍，以确保互感器在额定电压下的正常工作。

2.精度要求：根据应用的需求确定电压互感器的精度等级，常见的精度等级有0.1、0.2、0.5等。

精度等级越高，互感器的测量误差越小，但价格也相应增加。

3.负载容量：互感器的负载容量是指互感器能够承受的额定负载电压。

在选择互感器时，需要根据负载电压的最大值确定互感器的负载容量，以确保互感器在额定负载下的正常工作。

电流互感器和电压互感器选型的指南

目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器根本特性 (2)4 电流互感器参数选择原那么 (6)5 高压系统保护用电流互感器参数选择 (15)6 中压系统保护用电流互感器参数选择 (30)7 300MW600MW火力发电机组电流互感器型式和参数选择 (40)8 1000MW发电机变压器组电流互感器型式和参数选择 (50)9 大型发电机组高压厂用电源保护用电流互感器的选择 (57)10 测量用电流互感器 (68)第二章电压互感器 (73)1 电压互感器概述 (73)2 电压互感器的类型 (73)3 高压电压互感器 (74)4 电压互感器参数选择 (76)5 电压互感器二次绕组选择 (77)附录1 高压电动机差动保护用电流互感器选择 (82)附录2 暂态性能及计算 (85)1. 暂态特性解析计算的根本假设 (85)2. 一次短路电流计算 (86)3. 短路电流及其非周期分量 (87)T〕 (88)4. 一次时间常数〔p5. 规定工作循环 (89)T〕 (90)6. 二次回路时间常数〔s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (91)1 引言 (91)2 试验概况 (92)2.1 试验容1 (92)2.2 试验容2 (93)2.3 试验容3 (93)3 大电流下影响保护的因素分析 (94)3.1 CT特性以及过饱和系数的影响 (94)3.2 衰减非周期分量的影响 (94)3.3 CT二次回路负担的影响 (95)3.4 保护装置采样率的影响 (96)3.5 保护装置部小CT的影响 (96)3.6 模数转换〔A/D〕围的影响 (96)3.7 保护计算采用的数据窗的影响 (97)3.8 保护原理的影响 (97)3.9 变压器接线方式的影响 (97)3.10 保护定值及CT变比的影响 (98)4 主要结论 (99)5 可行的解决方案 (100)6 电流互感器选择条件 (101)7 完毕语 (102)第一章电流互感器1 电流互感器概述电流互感器〔current transformer〕是将一次回路的大电流成正比的变换为二次小电流以供应测量仪表、继电保护及其它类似电器。

电压互感器二次绕组数量和容量的确定

０概述电压互感器是一种将系统的一次电压按一定比例缩小为要求的二次电压，供测量仪表、继电保护和自动装置使用的设备。

电压互感器的选择，除按系统电压、环境条件选择其一次电压、绝缘水平、爬电距离、结构型式外，尚应按供电负荷要求，确定二次绕组的准确等级、数量和容量。

１电压互感器准确级的选择１．１测量用电压互感器的准确级测量用电压互感器的准确等级应与测量仪表的准确等级相匹配，见表１。

表１测量仪表与配套的电压互感器准确等级仪表准确级互感器准确级０．５０．５１．００．５１．５１．０２．５１．００．５级指数字式仪表等级１．２微机监控系统用电压互感器的准确级微机监控系统用电压互感器的准确级没有明文规定，建议用０．５级。

１．３电能计量用电压互感器的准确级。

电能计量装置按计量对象的重要程度和计量电能的多少分为五类。

（１）Ⅰ类电能计量装置月平均用电量５００万ｋＷｈ及以上或变压器容量为１００００ｋＶＡ及以上的高压计费用户、２００ＭＷ及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置。

（２）Ⅱ类电能计量装置月平均用电量１００万ｋＷｈ及以上或变压器容量为２０００ｋＶＡ及以上的高压计费用户、１００ＭＷ及以上发电机、供电企业之间的电量交换点的电能计量装置。

（３）Ⅲ类电能计量装置月平均用电量１０万ｋＷｈ及以上或变压器容量为３１５ｋＶＡ及以上的计费用户、１００ＭＷ以下发电压互感器二次绕组数量和容量的确定ＴｈｅＳｅｌｅｃｔｉｏｎｏｆｔｈｅＮｕｍｂｅｒａｎｄＣａｐａｃｉｔｙｏｆｔｈｅＶｏｌｔａｇｅＴｒａｎｓｆｏｒｍｅｒＳｅｃｏｎｄａｒｙＷｉｎｄｉｎｇｓ张善芝，徐卫东，于青（山东电力工程咨询院，山东济南２５００１３）摘要：为提高电力工程设计质量，合理选择电压互感器，统计分析了影响选择电压互感器二次绕组的准确等级、数量和容量的因素，范围１０ｋＶ～５００ｋＶ电压等级的线路和变压器。

电压互感器熔断器容量的选择

电压互感器熔断器容量的选择电压互感器是电力系统中常用的电压测量设备，它用来将高压系统中的电压转换成低压信号，用于测量、保护等用途。

电压互感器在使用过程中需要熔断器保护，以确保互感器及其周围电路的安全。

熔断器的作用和种类熔断器是一种重要的保护设备，它的主要作用是在系统发生短路等故障时，保护设备不被损坏。

熔断器的选择应综合考虑电源的容量和负载的特性以及其他环境因素，如环境湿度和温度等。

目前市场上常见的熔断器有两种类型：热熔断器和电子熔断器。

热熔断器采用电流热效应，当电路中流过的电流超过熔断器的额定值时，熔断器内部的保险丝会熔断，从而切断电路。

电子熔断器则采用电子技术，当电路中的电流超过额定值时，内部的电子元件会通过控制，切断电路。

电压互感器的选择电压互感器的选择应首先考虑转换比和额定电压范围。

转换比是指高压侧电压与低压侧电压之比，通常在1000:1或2000:1之间，根据具体的应用需求进行选择。

额定电压范围则涉及互感器的工作电压等级，包括额定最高电压和短时耐受电压等。

在选择电压互感器时还需考虑其准确度和负载能力等因素。

不同的应用环境和精度要求需要选择不同准确度等级的电压互感器，常见的准确度等级有0.1、0.2、0.5和1等。

负载能力是指互感器输出信号所带动的负载的最大功率，也是选择电压互感器时需要考虑的重要因素。

负载能力较高的互感器可以适应更复杂的电路负载，并确保信号输出的稳定性。

熔断器容量的选择熔断器的容量需要根据电压互感器的额定电压和负载能力进行确定。

一般来说，熔断器的额定电流应略大于电压互感器的标称电流，但并不一定要完全相同。

如果熔断器的额定电流过小，会导致熔断器经常熔断，不仅影响正常运行，也会对设备产生损害。

如果额定电流过大，一旦故障发生，会导致过大的电流通过电路，对设备造成安全隐患。

熔断器的选型应考虑到互感器的使用环境，如温度、湿度等因素。

同时，应与互感器配套使用的配线应尽量保证炉丝阻值足够小，不影响熔丝的熔断特性。

电压互感器的容量的选择

（2）用户反馈PT柜的电压互感器经常烧毁(特别是保护和事故音响回路均采用交流AC220V操作)
2.分析
2.1造成计量不准的原因是a.电流互感器的变比、容量、精度。b.电压互感器的容量、精度。c.二次回路的电压损失d.计量表计本身的精度等等。
中压开关设备中常用计量柜电流互感器以及电压互感器的精度均为0.2级，计量柜的互感器专用于供电局计量，仅用于计量表计，因此计量精度可以获得最大范围的保证。而常用进出线柜计量采用的电流互感器以及电压互感器的精度为0.5级。供电局计量的精度俨然已经比进出线柜的计量精度高，因此总表计量值肯定会有差异，但应在互感器和表计的累计误差范围内。然而实际的差异值远不止于精度的误差。通过对一些10KV高压配电系统的实际情况分析，来探讨影响测量差异的其它原因。下图分别为进出线柜2CT，2PT三相三线制计量回路的二次原理图和一次系统图（计量表计装在高压柜上为例）。
再比如，厦门嵩屿码头配电系统有进出线柜20台，装有20只上海金陵的机械表DS862-2 3X100V 3(6)A功耗<＝8VA，电能表总的消耗功率20X8=160VA；另有20只施耐德的微机Sepam 20，因无交流电压100V输入，所以微机交流100V电压的功耗不再考虑；对整个系统来说交流100V电压的总功耗为160VA（未考虑二次导线功耗）。若3PT接法选用JDZX10-100.5/30VA热极限150VA的PT，则会因超过极限容量而过热烧坏。因此只能选JDZX9-10 1.0/180VA热极限400VA的电压互感器；这样才能保证一定的测量精度，同时保护了PT不致损坏。
浅谈在配电自动化系统设计中电压互感器的容量的选择
厦门兴厦控电气有限公司徐跃进
[择要]本文从装于开关设备的电压互感器容量选定的角度，分析电压互感器的容量对测量精度的影响，分析了可能引起的电压互感器故障的原因，并提出了解决办法。

电流互感器和电压互感器选择及计算导则

这种电流互感器，当已知其二次励磁特性和二次绕组电阻时，便可估算其暂态性能，它对应于额定值或较低值
的一次对称短路电流下的负荷与工作循环任何组合，但不超过由二次励磁特性确定的电流互感器能力的理论限值。
注：一次导体为单匝、二次绕组均匀分布和返回导体影响可忽略的电流互感器一般为低漏磁电流互感器。
3.1.3.15 高漏磁电流互感器 high leakage flux current transformer 不符合3.1.3.14条要求的电流互感器为高漏磁电流互感器。对于TP类电流互感器，如不符合该要求时，制造厂要考虑加大裕度，以计及漏磁增加的影响作用，使这种电流互感器能满足规定的工作循环。
TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差( )。对剩磁无限制。
TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差（）。剩磁不超过饱和磁通的10％。 TPZ级：准确限值规定为在指定的二次回路时间常数下，具有最大直流偏移的单次通电时的峰值瞬时交流分量误
差（）。无直流分量误差限值要求。剩磁实际上可以忽略。
Kpcf = Ipcf / Ipn
（7）
3.1.3.18
给定暂态系数 specified transient factor（K）1）
为考虑电流互感器暂态饱和影响由用户给定的暂态系数。K为所选用互感器的额定准确限值一次电流Ipal与保护校
验故障电流Ipcf之比，即：
K=Ipal/Ipcf=Kalf/Kpcf
前言
随着超高压系统的发展和电力体制的改革，继电保护系统和测量计费系统对电流互感器和电压互感器提出了许多新的和更严格的要求，现有的选择和计算方法已不能适应。为了规范电流互感器和电压互感器的选择和计算方法，统一对产品开发的技术要求，解决设计应用存在的问题，特制定此标准。

浅析电压互感器选择

浅析电压互感器选择摘要：电压互感器是将一次侧高电压变换为统一标准的100V电压（线电压），作为测量与计量仪表，以及继电保护与自动装置的标准输入电压。

电压互感器的正确选择牵涉到测量与计量仪表的测量准确性，以及继电保护与自动装置动作的可靠性。

关键词：电压互感器；选择；研究引言电压互感器是电力系统重要的一次设备，在用户供配电系统变配电站（所）设计中，如何正确选择电压互感器，关系到测量与计量准确等级，以及继电保护与自动装置动作的可靠性。

1电压互感器类型及选择1.1电压互感器类型电压互感器的类型，按照安装地点分为：户内式与户外式；按照电压变换原理分为：电磁式、电容式与电子式；按照主绝缘结构形式分为：固体绝缘、油浸绝缘和气体绝缘电压互感器；按照相数分为：单相电压互感器和三柱与五柱式三相电压互感器；按照接线方式分为：V/V型电压互感器与Y/Y/△（剩余电压绕组或开口三角形绕组）型电压互感器。

1.2电压互感器接线方式选择1）户外变电站电压互感器安装在户外，需要选用户外式；户内变电站电压互感器安装在电压互感器柜内，需要选用户内式。

2）用户变电站，一般选用固体绝缘的电磁式电压互感器。

3）用户变电站，每段母线上需要安装一台电压互感器，无绝缘监视与单相接地保护要求时，选用V/V型接线的电压互感器；有绝缘监视或单相接地保护时，需要选用Y/Y/△（剩余电压绕组或开口三角形绕组）型接线电压互感器。

5）用户变电站，每台计量柜需要安装一台V/V型接线的电压互感器。

2电压互感器中性点接线方式选择1）一次侧电源中性点为非有效接地系统，无绝缘监视与单相接地保护要求时，选用V/V型接线的电压互感器，一次侧不接地；二次侧根据绝缘配合要求，B相应直接接地。

2）一次侧电源中性点为非有效接地系统，有绝缘监视与单相接地保护要求时，选用Y/Y/△（剩余电压绕组或开口三角形绕组）型接线电压互感器，一次侧与二次侧中性点，以及剩余电压绕组或开口三角形绕组一端均应直接接地。

电压互感器的选择与使用

电压互感器的选择与使用1.根据被测电压的高低选择电压互感器的额定变压比,即应该使所用的电压互感器的一次线圈的额定电压大于被测电压。

2.与电压互感器配套使用的测量仪表一般选 100V 的交流电压表。

通常板式电压表是按所选用的电压互感器的一次线圈额定电压刻度的,而在该表上标明了所需配用的电压互感器规格，因此按此规格选用电压互感器即可。

3.所选用的电压互感器应符合规定的准确度等级。

4.测量仪表消耗的功率不得超过电压互感器的额定容量,否则会使误差增大。

(二)正确使用1.电压互感器的一次线圈与被测电压的电路并联,而二次线圈则与测量仪表相连接,并使极性正确。

2.电压互感器的一、二次线圈都应接熔断器,以防止发生短路故障。

电压互感器的二次线圈不准短路，否则电压互感器将因过热而烧毁。

除了装设熔断器外，有时还安装保护电阻,用以减小短路电流。

3.电压互感器的二次线圈、铁心和外壳都必须可靠接地,这样即使在线圈绝缘损坏,二次线圈对地电压也不会升高，以保证人身和设备安全。

4.检修电压互感器的刀开关或在二次回路上进行工作时,除了按规程填写工作票外,还应考虑切断电压互感器的电源是否会影响继电保护装置:取下一、二次侧熔断器,防止反送电造成高压触电;拉开有关刀开关、验电器和挂接地线。

5.电压互感器二次线卷的电压降一般不得超过额定电压的 0.5%，接用0.5级电度表时不得超过25%。

6.对有双母线,两组电压互感器的变配电所,电压互感器二次侧并列前,一次侧必须先经母联开关并列运行,否则,将会由于不平衡电压在二次侧产生大的环流使熔断器熔断,保护失压误动作,造成供电中断。

7.对于移相电容器放电用的电压互感器一次侧及110kV以上的电压互感器一次侧，不准装熔断器,主要是考虑到移相电容器的安全放电要求和110kV以上电压互感器一次侧的引线为硬连接，相间距离大，发生知路可能性小,即使发生短路,系统的保护装置将很快动作切除故障。

电容式电压互感器的电容量

电容式电压互感器的电容量一、短路电流计算1、原始数据：⑴基准容量（MVA）Sj= 100 MVA⑵基准电压（kV）110kV侧：Uj110= 115 kV10kV侧：Uj10= 10.5 kV⑶基准电流（kA）110kV侧：Ij110= 0.5020 kA10kV侧：Ij10= 5.4986 kA⑷归算至110kV母线阻抗标幺值：110kV系统最大短路电流系统最大阻抗标幺值 Xxmax= 0.02 按25kA设定⑸主变压器参数：型号：SZ9-63000kVA/110±8×1.25％/10.5kV额定容量（MVA）：SB= 63 MVA短路阻抗：Ud%= 17⑹主变压器阻抗标幺值： 0.272、短路计算阻抗图3、计算结果：⑴110kV母线三相短路电流(d1)：系统最大值 50.000025.1022 kA⑵10kV母线三相短路电流(d2)：系统最大值 3.450218.9710 kA二、110kV设备选择校验：1、计算数据⑴主变110kV侧额定电流(A)：Ie110 = 316.3 A⑵主变110kV侧持续工作电流(A)：Ig110 = 332.1 A⑶110kV线路侧额定电流(A)：2×Ie110 = 632.6 A⑶110kV线路侧持续工作电流(A)：2×Ig110 = 664.2 A⑷110kV母线短路电流(kA)：Id1 = 25.1022 kA⑸母线短路冲击电流(kA)：ich110 =2.55*Id1 = 64.0106 kA母线短路热稳定电流(kA2·s)：t=1s时： Qdt110=Id12×t = 630.1197 kA2·s t=2s时： Qdt110=Id12×t = 1260.2394 kA2·st=3s时： Qdt220=Id12×t = 1890.3592 kA2·st=4s时： Qdt110=Id12×t = 2520.4789 kA2·s2、110kV GIS设备（开关设备）：设备参数计算值额定电压（kV）：110最高工作电压（kV）：126额定电流（A）：1600A 664.2 A额定短路开断电流（kA）：31.5 25.1022 kA额定热稳定电流（kA）：31.5额定热稳定时间（S）：4热稳定校验值（kA2·s)：Qt = 31.52×4 2520.4789 kA2·s 额定动稳定电流（峰值）（kA）：80 64.0106 kA结论：满足要求3、110kV电流互感器：⑴主变110kV套管电流互感器(型号：LR-110、LRD-110)：a、一次额定电流选择：按比正常工作电流大1/3左右选择： 421.7 A故选择主变110kV套管电流互感器变比为：400～800/1 A⑵110kV主变进线电流互感器(GIS)：a、一次额定电流选择：按比正常工作电流大1/3左右选择： 421.7 A故选择110kV主变进线电流互感器变比为：2*400/1 A⑶110kV出线电流互感器(GIS)：a、一次额定电流选择：按比正常工作电流大1/3左右选择： 843.4 A故选择110kV出线电流互感器变比为：2*400/1 A结论：满足要求4、110kV氧化锌避雷器（型号：108/268）⑴、设备参数：a、持续运行电压有效值(kV)：84.2 kVb、避雷器额定电压有效值(kV)：108 kVc、最大雷电冲击残压峰值(kV)：≤268 kVd、最大陡坡冲击残压峰值(kV)：≤308 kVe、最大操作冲击残压峰值(kV)：≤228 k V⑵、设备校验：a、避雷器的持续运行电压Uby：应满足Uby ≥ Uxg (系统最高相电压)72.75 kVb、避雷器额定电压Ube：应满足Ube ≥ Ug (系统出现的最高工频过电压)94.50 kVUm—系统最高电压c、避雷器最大雷电冲击残压UbLC：其中，BIL—内绝缘全波额定雷电冲击耐压110kV的BIL=450kVKLP—雷电冲击绝缘配合系数，取1.4321.4 kVd、陡坡冲击电流下的残压U'bLC：369.6 kVe、避雷器操作冲击残压Ubcc：其中，Ugs—内绝缘1min工频实验电压110kV的Ugs=200kVKCP—操作冲击绝缘配合系数，取1.151.35—为内绝缘的冲击系数234.8 kV结论：满足要求三、10kV设备选择校验：1、计算数据⑴主变10kV侧额定电流(A)：Ie10 = 3464.1 A⑵主变10kV侧持续工作电流(A)：Ig10 = 3637.3 A⑶10kV母线短路电流(kA)：Id2 = 18.9710 kA⑷母线短路冲击电流(kA)：ich10 = 48.3760 kA⑸母线短路热稳定电流(kA2·s)：t=1s时： Qdt10=Id22×t = 359.8982 kA2·s t=2s时： Qdt10=Id22×t = 719.7964 kA2·st=3s时： Qdt10=Id22×t = 1079.6947 kA2·st=4s时： Qdt10=Id22×t = 1439.5929 kA2·s2、断路器手车（主变进线及分段）：设备参数计算值额定电压（kV）：10最高工作电压（kV）：12额定电流（A）：4000 3637.3 A额定短路开断电流（kA）：40 18.9710 kA3S短时耐受电流（kA）：40热稳定校验值（kA2·s)：Qt = 402×3 1079.6947 kA2·s额定短路关合电流（峰值）（kA）：100 48.3760 kA结论：满足要求3、断路器手车（馈线、电容、接地变、站用变）：设备参数计算值额定电压（kV）：10最高工作电压（kV）：12额定电流（A）：1250 439.9 A（每回馈线最大负荷按8MVA考虑）额定短路开断电流（kA）：31.5 18.9710 kA4S短时耐受电流（kA）：31.5热稳定校验值（kA2·s)：Qt = 31.52×4 1439.5929 kA2·s额定短路关合电流（峰值）（kA）：80 48.3760 kA结论：满足要求4、电流互感器⑴、设备参数：型号：LZZB9-10Q1S热稳定倍数：45 倍动稳定倍数：90 倍⑵、一次额定电流选择：a、主变10kV侧电流互感器： 3637.3 A按主变10kV侧持续工作电流故选择电流互感器变比为：4000/1 Ab、10kV馈线电流互感器：每回馈线最大负荷按8MVA考虑： 439.9586.5 A故选择电流互感器变比为：600/1 Ac、10kV电容器出线电流互感器：电容器额定容量：Sre= 6012 kVar回路额定电流Ire= 330.6 A440.8 A故选择10kV电容器出线电流互感器变比为：500/1 A结论：满足要求⑶、短路稳定校验：a、内部动稳定校验：其中Kd为动稳定倍数；I1e为CT一次绕组额定电流，取最小值ICT10-R77.6081b、热稳定校验：其中：Kr为1S热稳定倍数；I1e为CT一次绕组额定电流，取最小值ICT10-R Qd短路电流引起的热效应（kA2·S）=Id102×t'= 359.9 S上式中，t' 取1S；t = 1.0 S43.0410结论：满足要求5、10kV熔断器(电压互感器用）（型号：RN1-10）⑴、熔断器最大开断容量：SRkd = 30~400MVA⑵、10kV母线短路容量： 345.02 MVA结论：满足要求6、10kV氧化锌避雷器（型号：HY5W-17/45）⑴、设备参数：a、持续运行电压有效值(kV)：13.6 kVb、避雷器额定电压有效值(kV)：17 kVc、最大雷电冲击残压峰值(kV)：≤45 kVd、最大陡坡冲击残压峰值(kV)：≤51.5 kVe、最大操作冲击残压峰值(kV)：≤38.3 kV⑵、设备校验：a、避雷器的持续运行电压Uby：应满足Uby ≥1.1 Um (系统最高电压)13.20 kVb、避雷器额定电压Ube：应满足Ube ≥ Ug (系统出现的最高工频过电压)16.56 kVUm—系统最高电压c、避雷器最大雷电冲击残压UbLC：其中，BIL—内绝缘全波额定雷电冲击耐压10kV的BIL=75kVKLP—雷电冲击绝缘配合系数，取1.453.6 kVd、陡坡冲击电流下的残压U'bLC：61.6 kVe、避雷器操作冲击残压Ubcc：其中，Ugs—内绝缘1min工频实验电压10kV的Ugs=42kVKCP—操作冲击绝缘配合系数，取1.15 49.3 kV结论：满足要求四、接地体截面选择：1、原始数据：接地材料的热稳定系数（铜）C= 210短路的等效持续时间te= 3 s流过接地线的短路电流稳定值 4000 A2、计算结果：接地线的最小截面 33.0 mm2选接地线为TJ-150的铜绞线，S= 150 mm2选接地极为φ18的铜棒，S=3.14×92= 254.34 mm2铜接地材料不考虑腐蚀结论：满足要求五、变电所主接地网接地电阻计算：1、原始数据：土壤电阻率ρ= 390 Ω.m水平接地极的等效直径d= 0.014 m垂直接地极的等效直径d= 0.018 m水平接地极的埋深h= 0.9 m接地网的总面积S=79×42= 3318 m2垂直接地极长度l= 2.5 m垂直接地极个数N= 60 个水平接地极的总长度L=79×8+42×14= 1220 m接地网的外缘边线总长度L0=79×2+42×2= 242 m深井接地极长度L1= 20 m深井接地极的等效直径d1= 0.1 m深井接地极个数N‘= 10 个2、计算结果：0.9329等值方形接地网的接地电阻 3.0735 Ω0.9774 Ω任意形状边缘闭合接地网的接地电阻 3.0039 Ω单根垂直接地极的接地电阻 149.2947 Ω单个深井接地极的接地电阻 19.7935 Ω垂直接地极的总接地电阻R∑=Rv/N= 2.4882 Ω深井接地极的总接地电阻R'∑=R'v/N= 1.9794 Ω增加深井接地极后的总接地电阻R总=R∑‖Rn‖R'V∑= 0.8064 Ω施放降阻剂后的接地电阻R降=R总/1.8= 0.4480 Ω考虑0.9的系数后的总接地电阻R‘总=R降/0.9= 0.4978 Ω结论：满足要求六、接触电位差和跨步电位差校验：1、原始数据：人站立地表土壤电阻率ρf= 800 Ω.m接地装置的接地电阻R= 0.5 Ω入地短路电流Ig= 4000 A接地装置的电位Ug＝Ig×R= 2000 V均压带的等效直径d= 0.014 m均压带根数N= 22 根接地网的外缘边线总长度L0=79×2+42×2= 242 m水平接地极的总长度L=79×8+42×14= 1220 m接地网的总面积S=79×42= 3318 m2水平接地极的埋深h= 0.9 m跨步距离T= 0.8 m2、计算结果：⑴、接触电位差和跨步电位差允许值接地短路电流持续时间t取1.2 s接触电位差允许值Ut=(174+0.17ρf)/√t ＝282.9900 V跨步电位差允许值Us=(174+0.7ρf)/ √t ＝670.0473 V⑵、接地网表面最大接触电位差计算Kd=0.841-0.225lgd＝1.2581KL＝1.0Kn=0.076+0.776/N＝0.1113Ks=0.234+ 0.414lg√S= 0.9628Ktmax=KdKLKnKs= 0.1348Utmax=KtmaxUg= 269.5796 V结论：满足要求⑶、接地网表面最大跨步电位差计算n=2(L/L0)(L0/4√S)1/2＝10.3332β=0.1√n= 0.3215α2=0.35〔(n-2)/n〕1.14（√S/30）β= 0.3378Ksmax=(1.5-α2)ln｛〔h2+(h+T/2)2〕/〔h2+(h-T/2)2〕｝/ln(20.4S/dh)= 0.0643 Usmax=KsmaxUg= 128.6992 V结论：满足要求。

常规电流互感器和电压互感器参数选择及计算

• 0.1级与0.2S级的比较
+0.75
0.2S级
测量用电流 02级 0.1级互感器（2）
+0.35
+0.2
0
5
20
100
-0.2 120%
-0.35
-0.75
• 小变比单匝式互感器不易满足较高准确级（如 0.2、0.5）要求
1.概述
保护用电流互感器： • 类型－主要考虑稳态特性：包括5P、10P、5PR、10PR、
Corri 1-2010保护用电流互感器应用导则勘误表1：等式18和等式19的更正 DL/T 5136 火力发电厂、变电站二次接线设计技术规程 DL/T 866 电流互感器和电压互感器选择及计算导则
3 电流互感器的选择和配置要求
电流互感器的选择应符合以下要求： DL/T 5136
应满足一次回路的额定电压、最大负荷电流及短路时的动、热稳定电流的要求；
保护用电流互感器的准确限值系数：5、10、15、20、30等。
额定对称短路电流倍数（TP）（二次专业复核）
4 电流互感器的订货参数
二次相关的配合参数：
简述
具有暂态特性的保护用电流互感器暂态参数（二次专业复核见下表）
电流互感器的级别
TPS TPX TPY TPZ
额定电流比（额定一次电流与额定二次电流之比值）
1.概述
电流互感器类型及性能：
• 分为两大类：1）测量用；2）保护用 • 测量用电流互感器
－重点考核正常运行时的准确性能 • 保护用电流互感器
－重点考核系统短路时的准确性能 a) 对称短路电流下的稳态性能 b) 短路电流偏移（有直流分量）和/或
有剩磁时的暂态性能

第三节电压互感器学习教案

第三节电压互感器学习教案教案内容：一、教学内容：本节课的教学内容来自于小学科学课程中关于电压互感器的知识。

教材的章节为“电压互感器”，详细内容包括电压互感器的定义、作用、工作原理以及电压互感器的接线方式和使用方法。

二、教学目标：1. 让学生了解电压互感器的定义和作用，知道电压互感器在电力系统中的重要性。

2. 让学生掌握电压互感器的工作原理，能够正确地解释电压互感器的工作过程。

3. 让学生学会电压互感器的接线方式和使用方法，能够熟练地进行电压互感器的操作。

三、教学难点与重点：教学难点：电压互感器的工作原理、接线方式和使用方法。

教学重点：电压互感器的作用、工作原理以及接线方式和使用方法。

四、教具与学具准备：教具：电压互感器模型、PPT课件。

学具：笔记本、笔。

五、教学过程：1. 实践情景引入：通过展示电压互感器在电力系统中的应用情景，让学生了解电压互感器的作用。

2. 知识讲解：使用PPT课件，详细讲解电压互感器的定义、作用、工作原理以及接线方式和使用方法。

3. 例题讲解：通过示例，讲解电压互感器的工作原理和操作方法。

4. 随堂练习：让学生根据所学知识，回答有关电压互感器的问题。

六、板书设计：板书内容：电压互感器1. 定义：电压互感器是用于测量高压电网电压的仪器。

2. 作用：将高压电网的电压转换为低压，以便于测量和保护。

3. 工作原理：电压互感器利用电磁感应原理，将高压电网的电压转换为低压。

4. 接线方式：电压互感器有三种接线方式，即Y接、Δ接和Z接。

5. 使用方法：使用电压互感器时，应根据被测电压选择合适的接线方式，并注意安全。

七、作业设计：1. 请简述电压互感器的作用。

答案：电压互感器的作用是将高压电网的电压转换为低压，以便于测量和保护。

2. 请解释电压互感器的工作原理。

答案：电压互感器利用电磁感应原理，将高压电网的电压转换为低压。

3. 请说明电压互感器的接线方式和使用方法。

答案：电压互感器有三种接线方式，即Y接、Δ接和Z接。

浅谈如何选择35、10kV电力系统中电压互感器、电流互感器

浅谈如何选择35、10kV电力系统中电压互感器、电流互感器摘要：针对日益扩大的电力系统，研究选择电流互感器、电压互感器时各种相互矛盾的因素以及合理地选用电流互感器、电压互感器的原则，具有十分重要的意义。

关键词：电流互感器电压互感器选择随着电力系统网络的日益扩大，系统短路容量随之增大，电网上谐波普遍存在。

在35、10kV中压电网中电压互感器（PT）、电流互感器（CT）是电力系统中一次与二次的连接环节，他们的各项性能指标直接影响整个电力系统安全运行和二次自动化保护的正确动作。

由于电网中谐振现象的普遍存在，所以PT是电网运行中很容易出现故障的元件，选择时一定要谨慎；而某些35、10kV线路正常供电负荷又相对较小，造成选择CT时既要确保动热稳定要求以及线路短路时保护CT满足10%误差曲线要求，又要保证正常情况下表计测量的准确性，还要考虑结构紧凑、经济合理。

实际运行中曾出现过线路短路时CT饱和，保护拒动，因而影响系统安全；也出现过变比选择过大造成计量不准，影响企业效益和信誉。

因此在设计和选择PT、CT时必须综合考虑以上各因素。

首先谈谈变电站的实际应用情况。

35kV胡蚁变电站主变容量8000kVAR，电压等级35/10kV。

由于该变电站靠近西郊110kV变电站，10kV母线短路容量较大，因10kV出线负荷要为农村负荷，在一年内不同季节变化较大，正常时负荷比较小，农忙季节负荷又很大。

10kV出线负荷情况见表1。

建站时10kV开关站采用的是河南思达公司生产的预装式开关站，其CT变比为两条线路100/5，两条线路150/5；PT为普通型JDZJ-10一组，采用RN1-10/0.5熔断器保护。

在一年的实际运行中，出现了如下问题：1.计量上出现35kV侧与10kV侧有误差现象；2.PT及保护熔断器各烧坏一只。

经过分析认为原因如下：10kV侧负荷长时间小于CT负荷的50%，造成计量出现偏差；当地电网中谐振比较大，而PT又没有采取抗谐振措施，熔断器的反应时间过长造成的。

电流互感器和电压互感器选择及计算导则

目次前言1范围2规范性引用文件3术语、定义和符号3.1电流互感器术语和定义3.2电压互感器术语和定义3.3符号4电流互感器应用的一般问题4.1基本特性及应用4.2电流互感器的配置4.3一次参数选择4.4二次参数选择5测量用电流互感器5.1类型及额定参数选择5.2准确级选择5.3二次负荷选择及计算6保护用电流互感器6.1性能要求6.2类型选择6.3额定参数选择6.4准确级及误差限值6.5稳态性能验算6.6二次负荷计算7TP类保护用电流互感器7.1电流互感器暂态特性基本计算式7.2TP类电流互感器参数7.3TP类电流互感器的误差限值和规范7.4TP类电流互感器的应用7.5TP类电流互感器的性能计算8电压互感器8.1分类及应用8.2配置和接线8.3一次电压选择8.4二次绕组和电压选择8.5准确等级和误差限值8.6二次绕组容量选择及计算8.7电压互感器的特殊问题附录A（资料性附录） TP类电流互感器的暂态特性附录B（资料性附录）测量仪表和保护装置电流回路功耗附录C（资料性附录） P类或PR类电流互感器应用示例附录D（资料性附录） TP类电流互感器应用示例附录E（资料性附录）电子式互感器简介前言随着超高压系统的发展和电力体制的改革，继电保护系统和测量计费系统对电流互感器和电压互感器提出了许多新的和更严格的要求，现有的选择和计算方法已不能适应。

为了规范电流互感器和电压互感器的选择和计算方法，统一对产品开发的技术要求，解决设计应用存在的问题，特制定此标准。

有关电流互感器和电压互感器的国家标准和行业标准对互感器的技术规范和订货技术条件作了规定，本标准是对电力工程中如何选定这些规范和需要进行的相应计算方法作出规定，并对新产品开发提出要求。

本标准主要适用于工程广泛使用的常规电流互感器和电压互感器。

对于新开发的尚未普遍应用的新型电子式互感器，仅在附录中给出简要介绍。

本标准的附录均为资料性附录。

本标准由中国电力企业联合会提出。

电压互感器熔断器容量的选择

电压互感器熔断器容量的选择
在电压互感器二次回路中，除接有继电爱护装置的电压线圈外，在表计回路中还接有测量表计的电压线圈。

为了防止二次主回路和测量表计的电压回路短路，在电压互感器的二次主回路和测量表计回路中，需加装熔断器。

其容量选择如下：
(1)电压互感器的二次主回路中熔断器的额定电流应为最大负荷电流的1.5倍。

双母线状况下，应考虑一组母线运行时，全部电压回路负荷全部切换至一组电压互感器上。

一般。

隋况下，总熔断器按3～5A选择，表计回路按1～2A选择。

(2)应考虑装设在二次主回路的熔断器与表计回路的熔断器在动作时间和灵敏度上相协作，即表计回路熔断器的动作时间应小于继电爱护装置的动作时间，这样二次表计回路短路时，不至于引起继电爱护误动作。

若熔断器的动作时间不能满意速动要求，特殊是熔断器经过渡电阻短路时，熔断器的动作时间很长，则应选用低压断路器。

一般认为，110kV系统装有阻抗爱护（距离爱护）时，应在110kV电压互感器二次侧加装快速自动低压断路器。

(3) 110kV以上电压等级的电压互感器一次侧不装设熔断器；35kV 户外电压互感器一次侧装设带限流电阻的角形熔断器，其限流电阻的数值约为396Ω。

35、10kV户内电压互感器一次侧均装设充填石英砂的瓷管熔断器。

以上熔断器的额定电流均为0.5A，熔断电流为0.6～1.8A。
