道路施工 安全标志牌设置示例

合集下载

施工现场安全标志和安全防护设施设置方案

施工现场安全标志和安全防护设施设置方案

政泰路-仇巷路施工现场临时安全标志和标牌及安全围护设置方案为加强政泰路-仇巷路项目的安全管理,为规范施工现场安全标志和安全防护设施的设置,防止施工安全事故,保障人身和财产安全,根据国务院《建设工程安全生产管理条例》等有关法律、法规、标准、规范和规程,特制定以下方案:一、总体要求1、应当在重大危险源的明显位置、有较大危险因素的生产经营场所和有关设施和设备上,设置明显的安全警示标志。

安全警示标志必须符合国家标准。

2、施工单位应根据作业条件、环境因素,在施工现场设置有效的安全防护设施。

二、施工现场安全标志设置规定1、施工现场安全标志是由图形符号、安全色、几何形状(边框)或文字构成,是用以表达安全信息的特殊标志。

包括安全标志和道路施工安全标志。

2、安全标志牌的制作应符合国家标准《安全标志》GB2894的要求,标志面上的图案、符号、文字应符合《道路交通标志和标线》GB5768-1999的要求;3、应当在施工现场出入口或者沿线各交叉口、基坑边沿等危险部位设置明显的安全警示标志;4、施工现场安全标志使用要求:(1)安全标志应设在与安全有关的醒目地方,并使大家看见后,有足够的时间来注意它所表示的内容。

环境信息标志宜设在有关场所的入口处和醒目处;局部信息标志应设在所涉及的相应危险地点或设备(部件)附近的醒目处。

(2)安全标志设置的高度,应尽量与人眼的视线高度相一致。

悬挂式和柱式的环境信息标志的下缘距地面的高度不宜小于2m,局部信息标志的设置高度应视具体情况确定;道路施工标志板下缘应在支撑面180mm以上。

(3)施工现场安全标志的类型、数量应当根据危险部位的性质,分别设置不同的安全标志。

(4)安全标志的平面与视线夹角应接近90o角,观察者位于最大观察距离时,最小夹角不低于75o。

(5)多个安全标志在一起设置时,应按警告、禁止、指令、提示类型的顺序,先左后右,先上后下地排列。

(6)施工现场安全标志应保持颜色鲜明、清晰、持久,对于发现破损、变形、褪色和图形符号脱落等影响效果的情况,应及时修整或更换。

施工现场安全警示标志设置的规定

施工现场安全警示标志设置的规定

编号:SM-ZD-58534施工现场安全警示标志设置的规定Through the process agreeme nt to achieve a uni fied action policy for differe nt people, so as to coord in ate acti on, reduce bli ndn ess, and make the work orderly.本文档下载后可任意修改编号:SM-ZD-58534编制:____________________审核:____________________批准:____________________本文档下载后可任意修改施工现场安全警示标志设置的规定简介:该制度资料适用于公司或组织通过程序化、标准化的流程约定,达成上下级或不同的人员之间形成统一的行动方针,从而协调行动,增强主动性,减少盲目性,使工作有条不紊地进行。

文档可直接下载或修改,使用时请详细阅读内容。

为了规范安全标志的设置,确保生产过程中的安全,特制定本规定.安全警示标志的设置要求一、安全警示标志的含义与概念1、安全警示标志包括:安全色和安全标志。

2、安全色是指传递安全信息含义的颜色,包括红色、蓝色、黄色和绿色。

(1 )红色:表示禁止、停止,危险等意思;(2 )蓝色:表示指令,要求人们必须遵守的规定;(3)黄色:表示提醒人们的主意,凡是警告人们注意的器件、设备及环境应以黄色表示;(4 )绿色:表示给人们提供允许、安全的信息。

3、对比色是使安全色更加醒目的反衬色,包括黑、白两种颜色。

4、安全标志的分类:禁止标志、警告标志、指令标志和提示标志四类。

(1 )禁止标志的基本型式是带斜杠的圆边框;(2 )警告标志的基本型式是正三角形边框;(3 )指令标志的基本型式是圆形边框;(4 )提示标志的基本型式是正方形边框。

二、设置场所1、线路施工时在土方开挖的洞口四周设置警戒线,设置警时标识牌,晚间挂警示灯,施工点在道路上时,应根据交通法规在距离施工点一定距离的地方设置警示标志或派人进行交通疏导。

s120线道路施工交通安全标识标牌设置及安全围护方案

s120线道路施工交通安全标识标牌设置及安全围护方案

S120线惠城南旋工业区至原横沥收费站段改建工程施工安全标志和标牌及安全维护设置方案编制:审核:批准:达濠市政建设有限公司S120线改建工程项目部二〇一七年五月目录一、目的: (3)二、编写依据 (3)三、工程概况 (4)四、主要交通情况调查 (5)五、改建线路标准断面 (6)六、工程施工重难点 (8)七、施工安全防护措施 (8)八、安全警示标牌设置一揽表 (17)九、交通安全导向及施工警示标牌设置一揽表 (19)十、管理规定及要求 (23)十一、安全警示标志和安全色 (24)施工安全标志和标牌及安全维护设置方案一、目的:为加强S120线改建工程项目的安全管理,规范施工现场及道路改建沿线两边的交通导向标志标牌及受施工干扰的沿线安全防护设置,临边、洞口的安全防护设置,防止交通及施工安全事故的发生,保障施工人员、社会车辆及人民群众的生命财产安全,特制定本方案,后续将根据现场实际情况继续完善。

二、编写依据1、国家相关法律、相关建设主管部门的规章制度及政策法令;2、“S120线惠城南旋工业区至原横沥收费站段改建工程”招、投标文件、施工合同、设计文件、高速公路建设相关施工技术规范;3、《S120线惠城南旋工业区至原横沥收费站段改建工程》两阶段施工图;4、《公路桥涵施工技术规范》﹝JTG/T F50-2011﹞;5、《公路路基施工技术规范》﹝JTG F10-2006﹞;6、《公路工程施工安全技术规范》﹝JTG F90-2015﹞;7、《公路养护安全作业规程》﹝JTG H30-2015﹞;8、对现有S120省道道路状况的调查;9、本项目工程施工机械设备及施工车俩所需工作空间调查;10、《安全标志极其适用导则》;11、符合国家有关工程建设法律、法规和技术标准,符合行业有关规范、规程、规定,符合招标文件和工程合同文件中的相关要求与规定;12、地方政府和交通运营管理部门的意见和建议;13、方案重点突出项目风险预测、防范及事故应急预案、标准化建设、文明施工措施;14、充分方便人民群众生活的原则;15、充分保障交通安全的原则;16、《安全色》。

施工安全标志标牌图形图例一览表

施工安全标志标牌图形图例一览表
1.禁止标志宽度×高度尺寸为 cm
编号
图形/图例
安全标志标牌图形/图例一览表
制作要求
安装要求
设置范围和部位
具有明火设备或高温
1
尺寸为 30×40
悬挂或粘贴 的作业场所,如各种焊接、
切割等动火场所
用电设备或线路检修
2
尺寸为 30×40
悬挂或粘贴
时,相应开关处
不允许攀爬的危险地点,
3
尺寸为 30×40
悬挂或粘贴 如有危险的建筑物、构筑
图形/图例
尺寸 为 150 × 120,蓝底 白字,黑 体
制作要求
尺寸 为 120 × 100 , 蓝 底 白字,双 面,编号为 红色并用 白色圆圈 为背景
尺寸 为 40×30, 白底红字, 黑体
乙炔存放处 33
序号
图形名称 安全员袖标
34
安全协管员 35
图形/图例
尺寸 为 40×30, 白底红字, 黑体
尺寸为 30×40
尺寸为 150×200/ 字(以“保”字为
例) 红底白字 尺寸为 30×40
悬安挂装或要粘求贴 悬挂或粘贴
竖立 悬挂或粘贴
3.指令标志 宽度× 高度尺寸为 cm
设施置工范现围场和狭部小位、低 矮通道处
易伤害脚部的作 业场所,如具有腐蚀、 灼热、触电、砸(刺) 伤等危险的作业地点
临近林区施工场 所
编号
图形/图例
1
尺寸为 50×40 白 底红字
悬挂或粘贴
消防设施处
制作要求 尺寸为 30×40
安装要求
设置范围和部位
悬挂或粘贴
有可能发生触电危 险的电气设备和线路, 如配电箱(柜)、开关箱、 变压器、用电设备处

施工现场安全警示牌的设置

施工现场安全警示牌的设置

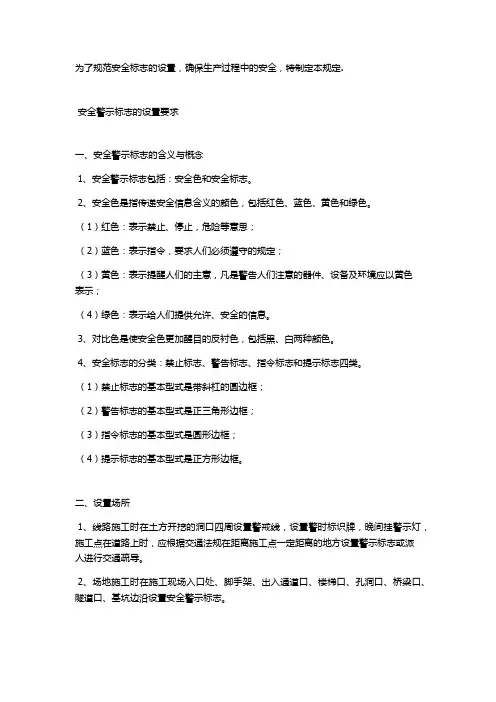

为了规范安全标志的设置,确保生产过程中的安全,特制定本规定.安全警示标志的设置要求一、安全警示标志的含义与概念1、安全警示标志包括:安全色和安全标志。

2、安全色是指传递安全信息含义的颜色,包括红色、蓝色、黄色和绿色。

(1)红色:表示禁止、停止,危险等意思;(2)蓝色:表示指令,要求人们必须遵守的规定;(3)黄色:表示提醒人们的主意,凡是警告人们注意的器件、设备及环境应以黄色表示;(4)绿色:表示给人们提供允许、安全的信息。

3、对比色是使安全色更加醒目的反衬色,包括黑、白两种颜色。

4、安全标志的分类:禁止标志、警告标志、指令标志和提示标志四类。

(1)禁止标志的基本型式是带斜杠的圆边框;(2)警告标志的基本型式是正三角形边框;(3)指令标志的基本型式是圆形边框;(4)提示标志的基本型式是正方形边框。

二、设置场所1、线路施工时在土方开挖的洞口四周设置警戒线,设置警时标识牌,晚间挂警示灯,施工点在道路上时,应根据交通法规在距离施工点一定距离的地方设置警示标志或派人进行交通疏导。

2、场地施工时在施工现场入口处、脚手架、出入通道口、楼梯口、孔洞口、桥梁口、隧道口、基坑边沿设置安全警示标志。

3、在高压线路,高压电线杆,高压设备,雷击高危区,爆破物及有害危险气体和液体存放处等危险部位,设置明显的安全警示标志。

4、其它设置安全标志的场所。

安全警示标志必须符合国家标准GB2849-1996《安全标志》和GB16179-1996《安全标志使用导则》、GB2893-2001《安全色》的要求。

三、设置原则1、现场人员密集的公共场所的紧急出口、疏散通道处、层间异位的楼梯间,必须相应地设置“安全通道”标志。

在远离安全通道的地方,应将“安全通道”标志的指示箭头必须指向通往紧急出口的方向。

2、在道路或其它非施工人员经常路过的地方施工时,应当依照相关交通法规设置恰当的安全警示标识。

建筑中的临边洞口等《高处作业安全技术规范》要求设置。

安全标志标牌大全

安全标志标牌大全
40
1
图形/图例
制作要 求
尺 寸为 120 × 100,蓝 底白 字,与 限速标 志组 合,黑 体,字 和牌都
序 图形名称

图形/图例
制作要 求
反光
序 图形名称
号 限速行驶
2
图形/图例
制作要 求
尺 寸为 100 × 100,白 底红 字,黑 体,双 面,字 和牌都 反光
序 图形名称
号 禁止驶入
一、禁止标志
安全标志标牌大全
二、警告标志
三、指令标志
四、指示提示标志
道路施工: 施工路栏
施工路栏
锥形交通标
锥形交通标
道口标柱
前方施工
前方施工
道路施工
道路封闭
道路封闭
道路封闭
右道封闭
右道封闭
右道封闭
左道封闭
左道封闭
左道封闭
中间封闭
中间封闭
中间封闭
车辆慢行
向左行驶
向右行驶
15
序 图形名称

图形/图例
尺 寸为 200 × 100
制作要 求
安全生产 单元预警
牌 16
一线工人 培训学校 17
尺 寸为 120 × 100,白 底红 字,黑 体
尺 寸为 80 ×60
值班人员 公示牌 18
序 图形名称

图形/图例
尺 寸为 80 × 60 , 蓝边框
制作要 求
机械设备 标识牌 19
安全员袖 标
34
安全协管 员
35
安全协管员
尺 寸为 40 × 14 , 红布白 字
尺 寸为 40 × 14 , 黄布红 字
安全生产 违规行为 36 曝光栏

安全标志、安全设施设置规定

安全标志、安全设施设置规定

安全标志、安全设施设置规定为规范施工现场安全标志和安全防护设施的设置,防止施工安全事故,保障人身和财产安全,根据国务院《建设工程安全生产管理条例》、交通部《公路水运工程安全生产监督管理办法》、《公路工程施工安全技术规程》、《水运工程施工安全防护技术规范》等有关法律、法规、标准、规范和规程,特规定如下:一、总体要求1、应当在重大危险源的明显位置、有较大危险因素的生产经营场所和有关设施和设备上,设置明显的安全警示标志。

安全警示标志必须符合国家标准。

2、施工单位应根据作业条件、环境因素,在施工现场设置有效的安全防护设施。

二、施工现场安全标志设置规定1、施工现场安全标志是由图形符号、安全色、几何形状(边框)或文字构成,是用以表达安全信息的特殊标志。

包括安全标志和道路施工安全标志。

2、安全标志牌的制作应符合国家标准《安全标志》GB2894的要求,道路施工安全标志牌的制作应符合《公路临时性交通标志技术》JT/J429—2000的要求,标志面上的图案、符号、文字应符合《道路交通标志和标线》GB5768-1999的要求;3、应当在施工现场出入口或者沿线各交叉口、施工起重机械、拌和楼、临时用电设施、爆破物及有害危险气体或液体存放处以及孔洞口、隧道口、基坑边沿、脚手架、码头边沿、桥梁边沿等危险部位设置明显的安全警示标志;4、施工现场安全标志使用要求:(1)安全标志应设在与安全有关的醒目地方,并使大家看见后,有足够的时间来注意它所表示的内容。

环境信息标志宜设在有关场所的入口处和醒目处;局部信息标志应设在所涉及的相应危险地点或设备(部件)附近的醒目处。

(2)安全标志设置的高度,应尽量与人眼的视线高度相一致。

悬挂式和柱式的环境信息标志的下缘具地面的高度不宜小于2m,局部信息标志的设置高度应视具体情况确定;道路施工标志板下缘应在支撑面200mm以上。

(3)施工现场安全标志的类型、数量应当根据危险部位的性质,分别设置不同的安全标志。

20160509安全标志标牌标准化图册

20160509安全标志标牌标准化图册

安全防护·标志·标识标准化图册(试行)二〇一六年三月二十日前言为规范公司所属各项目施工现场安全标志和安全防护设施的设置,防止施工安全事故,保障人身和财产安全,根据国务院《建设工程安全生产管理条例》、交通部《公路水运工程安全生产监督管理办法》、《公路工程施工安全技术规程》(J T G F90-2015)、《公路养护安全作业规程》(J T G H30-2015)、《水运工程施工安全防护技术规范》(J T S205-1-2008)、《安全标志及其使用导则》(G B2894-2008)、《公路临时性交通标志技术》J T/J429—2000、《道路交通标志和标线》G B5768-2009、《公路水运工程施工安全标准化指南》、《安徽省公路水运重点工程项目安全生产管理指南》(第二版)等有关法律、法规、标准、规范和规程,结合各项目部安全文明施工的要求制定此标准。

由于本规范的编写时间较短且编写人员水平有限,疏漏难免,敬请批评指正。

如规范修订及政策变动,本部门将及时对本图集进行修订,并请执行新的规定。

目录第一篇:环保及文明施工现场管理整体规划(A) (4)A1、编制依据 (5)A2、总体布置 (7)第二篇:办公、生活及临建(B) (31)B1、办公室、职工宿舍 (32)B2、食 堂 (35)B3、淋浴室、洗手间 (37)第三篇:作业现场安全警示标语标牌(C) (38)C1、施工现场安全标志设置位置要求 (39)C2、施工现场防护设施设置位置及防护要求 (40)C3、安全标志示例 (41)C4、道路施工标志 (47)C5、标志标牌标准化制作 (56)第四篇:作业现场安全防护管理(D) (72)D1、色彩管理 (73)D2、斜道安全防护 (75)D3、移动式操作平台 (77)D4、检查井井口、洞口安全防护 (78)D5、基坑临边安全防护 (79)D6、施工现场临时用电安全防护 (82)D7、加工车间防护棚 (92)D8、气瓶安全存放 (94)D9、消防安全 (96)D10、文明施工 (98)第五篇:公路施工安全设施、设置及安全要求 (101)E1、公路桥梁施工安全标志标牌设置总体要求 (102)E2、公路桥梁施工现场安全防护设置 (103)E3、边通车边施工公路改扩建工程安全作业控制区 (104)E4、边通车边施工公路改扩建工程安全标志标牌摆放 (108)E5、城市道路施工作业交通防护措施及安全标志标牌设置 (110)E6、桥梁施工作业防护措施及安全标志标牌设置 (116)E7、公路养护安全作业分类 (129)E8、公路养护安全设施 (132)E9、高速/一级公路养护作业控制区布置 (133)E10、二级/三级公路养护作业控制区布置 (135)E11、四级公路养护作业控制区布置 (139)E12、桥涵养护作业控制区布置 (140)E13、平面交叉养护作业控制区布置 (142)E14、交通工程及沿线设施养护作业控制区布置 (143)E15、高速公路或高等级公路养护维修作业交通标志设置示意图(11幅图) (144)第六篇:施工现场安全管理标准化达标示范标准(F) (156)F1、项目部基础管理标准化达标示范标准 (157)F2、项目部施工现场管理标准化达标示范标准 (161)第一篇环保及文明施工现场管理整体规划A1、编制依据:一、公司质量、环境、职业健康安全方针:以人为本,员工至上;安全发展,预防为主;综合治理,持续改进。

施工现场安全标志

施工现场安全标志

• 1-36 禁止跨输送带 • 1-38 禁止料罐乘人 • 1-40 禁止驶入 • 1-35 卸油场地禁止修车
1-37 禁止攀牵线缆 1-39 禁止停车 1-41 装油场地禁止修车
警告标志
•凡易发生危险的地段、地区,如主要路口、道口、车 辆频繁的拐弯处及事故多发地区、车辆行人较多厂内道 路。易发生危险作业场所,如高出作业、深挖坑井、抢 修等;一个标志不能包括一个地点的多个危险因素或没 有合适的标志针对此危险因素时,可使用此标志。
•建筑机械、炊事机械、卷扬机、传动轴、开式齿轮外 露设备,破碎、挤压、剪切、转碾等设备。
警告标志
•各种易伤手的机械设备,如冲床、剪床、弯板机、压 砖机、管棒精整校直机、所有禁止戴手套操作的机床、 木工、炊事机械。钳工修理使用手锤的作业,生产、 使用玻璃器皿及搬运有棱角缺口的角料或废钢铁料的 作业场所。
A
施工现场安全标志
C
ห้องสมุดไป่ตู้
• 为了使安全色更加醒目,安全色一般不单独使用,往往要增加对 比色加以反衬,用作对比色的反衬色有黑、白两种,白色用于与 红、蓝、绿色对比,黑色用于与黄色对比。特殊情况下,为了表 示强化含义,也可以使用红白相间、蓝白相间、黄黑相间的条纹。
• 2 安全标志
• 安全标志是由安全色、几何图形和符号构成,用以表达特定的安 全信息。
•作业人员上方有落物危险的作业场所,如建筑工地脚 手架下、开挖基坑土方、物料吊运、高空作业检修、 高大设备的安装检修、高空运输物料、高处加料等场 所的下方、立体交叉作业的下层及通道、电磁吸铁吊 装的作业区。
•有坑洞的作业场所,如试验坑、吊装孔洞、预留孔洞、 砂坑、新挖的坑、电缆沟进出线处、排水阴沟井、集 水井。
警告标志

安全警示牌

安全警示牌

道路施工安全标志牌摆放规定
为保证道路施工安全生产,杜绝安全事故发生,特制定此规定
一、安全警示牌摆放(施工现场起点和终点)
警告区:长度不小于1000m处设置固定安全警示标志牌
缓冲区:长度不小于300m处设置安全警示标志牌
作业区:长度不小于50m处设置安全警示牌和闪光警示灯
1、在作业路段需要开挖沟槽的当天完成沟槽回填,特殊情况未能及时回填需在不小于50m处设置安全警示牌并加设闪光警示灯并在四周设置安全警戒线
2、作业完毕后将机械集中摆放并在50m外设置安全警示牌和闪光警示灯
3、现场布置的安全警示牌未经允许任何人不得私自进行挪动、移位、拆除
4、施工现场应加强对安全警示牌布置情况的检查,发现有破损、变形、褪色等情况时,应及时进行修整或更换。

5、施工完毕后应逆时方向挨个拆除警示牌
二、处罚条例
1、如安全监督人员发现安全警示牌有破损、翻倒、未设警示牌处500元罚款
2、安全监督人员通知后未能及时处理并发生安全事故的处2000元罚款。

施工现场标识牌设置

施工现场标识牌设置

现场文明施工要求专职安全生产管理人员配备标准出入通道口:图牌规格:图牌为长方形,竖式组合,高宽比例为3:2,单块图牌尺寸为1.5米x1米(高x 宽,材质为不锈钢。

)蓝底白字施工现场公共区域危险地段或人员流动密集通道、各大型设备的危险区域范围必须放置重大危险源公示牌。

管理人员安全帽分类在同一施工现场,如同时有我企业几家单位施工,各单位可协商安全帽编号。

例:A1-001、A2-001、A3-001...以此类推。

项目施工人员安全帽佩戴要求汽车起重机1.进场汽车起重机应对报验手续进行审核,审核资料包括:设备合格证、行驶证本、机动车检验合格证、安全检验合格证、特种作业操作证、铭牌复印件、带有汽车号码的全车照片复印件等。

2.汽车起重机现场重点检查吊车吊索具、安全保险装置是否可靠有效、支腿是否完全打开、周边是否存在高压线等危险因素等,同时设置警戒隔离区域,专人看护。

3.大雨、大雾、六级以上大风等恶劣天气条件,禁止室外吊装作业。

4.起重机工作场地应保持平坦坚实,地面松软不平时,支腿应用垫木垫实。

5.作业前应全部伸出支腿,调整机体使回转支撑面的倾斜斜度在无荷载时不大于1/1000(水准居中)。

支腿的定位销必须插上。

6.工作时起重臂的最大和最小仰角不得超过其额定值,如无相应资料时,最大仰角不得超过78°,最小仰角不得小于45°。

作业中不得扳动支腿操纵阀,调整支腿时应在无载荷时进行。

7.作业后,应将起重臂全部缩回放在支架上,再收回支腿。

吊钩用钢丝绳挂牢;应将取力器操纵手柄放在脱开位置,最后锁住起重操纵室门。

警示标识(根据需要制作需要的警示牌)1、材质:铁皮或塑料板,面层贴膜;2、规格:400mm x500mm;3、式样:黑体字、黑色字;围挡设置示意图基坑临边防护临时用电配电箱施工许可:市政工程施工涉及占用公共道路、园林绿化、湖泊水域、航道,或对既有营运铁路、公路及水、电、气、通讯等管线造成影响的,或采用爆破作业工艺储存、运输、使用炸药和雷管等爆破器材的必须到当地相关主管部门、权属单位办理批准手续。

安全色及道路交通安全标志

安全色及道路交通安全标志
横写的文字辅助标志(边框底色与安全标志底 色一致)
文字辅助标志
4.5.2.2 竖写时,文字辅助标志 写在标志杆的上部。 禁止标志、警告标志、指令标志、提示标 志均为白色衬底,黑色字。 标志杆下部色带的颜色应和标志的颜色相 一致。如右图所示
竖写在标志杆上部的文字辅助标志(底色与安全 标志底色一致)
除上述禁止、警告、指 令、提示、文字辅助标 志外,施工现场还会经 常用到各种标识牌等, 如右图所示。
红色禁止标志
红色禁止标志
红色禁止标志
红色禁止标志
红色禁止标志
红色禁止标志
黄色警告标志
1、设置位置:施工现场危险部位与安全警示相对 应的地方,使施工人员及相关人员注意,并了解其内 容。所有作业场所在有必要提醒人们注意安全的醒目 位置都必须设置安全标志。
2、图牌规格:宽400mm×高500mm。 3、基本形式:白色长方形衬底,涂写黄色正三角 形及黑色标志符,下方为黑框白底,黑色黑体字,内 容根据图标和现场实际情况自定。 4、图牌材料:PVC板或铝塑板。 5、标志牌前不得放置妨碍认读的障碍物,禁止放 在可移动物体上 ,每月至少检查一次,如发现破损、 变形、褪色等不符合要求时,应及时整修或更换。
蓝色指令标志
蓝色指令标志
蓝色指令标志
蓝色指令标志
蓝色指令标志
蓝色指令标志
绿色安全标志
1、设置位置:施工现场危险部位与安全警示相对 应的地方,使施工人员及相关人员注意,并了解其内 容。所有作业场所在有必要提醒人们注意安全的醒目 位置都必须设置安全标志。
2、图牌规格:宽400mm×高250mm。 3、基本形式:绿色长方形衬底,标志符为白色, 左侧字体为白色黑体字,内容根据图标和现场实际情 况自定。 4、图牌材料:PVC板或铝塑板。 5、标志牌前不得放置妨碍认读的障碍物,禁止放 在可移动物体上 ,每月至少检查一次,如发现破损、 变形、褪色等不符合要求时,应及时整修或更换。

公路养护作业施工标志设置指南_高速公路部分

公路养护作业施工标志设置指南_高速公路部分

公路养护作业施工标志设置规范第一册高速公路部分山东省交通厅公路局山东省交通规划设计院2011年2月1 / 98.刖目为促进我省公路养护事业的发展,推进养护安全作业的规范化、人性化,确保公路安全畅通,山东省交通运输厅提出并主持编制了本规范。

山东省交通规划设计院等单位依据国家标准和行业标准,结合山东省公路养护的实际情况,充分听取了养护作业单位提出的宝贵意见,依据JTGH30-2004 《公路养护安全作业规程》、《山东省公路安全保障工程实施细则》,对公路养护作业施工标志设置进行了细化,联合编制完成了本规范。

根据道路等级对《公路养护作业施工标志设置规范》分别编写成册,共分成三册,第一册是高速公路部分,第二册是一级公路部分,第三册是二级及以下公路部分。

本规范编写单位:山东省交通厅公路局山东省交通规划设计院本规范主要起草人:由于本规范的编写时间较短且编写人员水平有限,疏漏难免,恳请各位读者和专家指正。

编者2011年2月巨录1.总则2.移动作业2.1•护栏清洗2.2•绿化抚育3.临时作业3.1.路面灌缝3.2•路肩维修3.3•伸缩缝清理3.4.标线施划3.5•护栏更换3.6•绿化补植4.固定作业4.1.路面工程4.1.1.路面小修(含坑槽修补、网裂、沉陷、拥包等)4.1.2.路面大中修(车辙修补、路面罩面、路面大修)4.2.路基工程4.2.1.路肩维修(含柱式轮廓标等)4.2.2•边坡整修(边沟疏通、边坡绿化、隔离栅等)4.2.3.路基维修(路基加固、排水设施维修等)4.3.桥梁工程4.3.1.桥梁小修4.3.2.桥梁大中修(伸缩缝维修、桥面铺装、桥梁抢修、跨线桥维修)4.4.隧道工程4.4.1.路面维修4.4.2.照明维修4.4.3.设备维修4.4.4.隧道清洗4.4.5.隧道加固3 / 984 5•附属工程4.5.1•标志维修(含可变情报板)4.5.2•护栏维修(含防眩设施、轮廓标)4.6.收费站4.6.1•雨棚维修4.6.2.路面维修4.6.3.车道加宽4.6.4.收费岛维修4.6.5.设备维修4.7.出入口及匝道4.8•封闭施工路段附录一图例附录二施工标志版面图附录三养护维修作业控制区布置图附录四锥形交通路标布置大样图1总则1.1为规范山东省公路养护作业施工标志内容及摆放方式,特制定本规范。

铁路建设施工现场安全文明标志

铁路建设施工现场安全文明标志

附件1 :铁路建设施工现场安全文明标志1编制目的加强铁路建设项目现场标准化管理,规范安全生产、文明施工等标志的制作、安装和设置。

2适用范围适用于新建、改建铁路建设项目。

3引用标准GB / T15565 一1995 图形符号术语GB2893 一2001 安全色GB2894 一1996 安全标志GB /T100011 一2006 标志用公共信息图形符号GB13495 一1992 消防安全标志GB15630 一1995 消防安全标志设置要求GBZ158 一2003 工业场所职业病危害警示标志GB5768 一1999 道路交通标志和标线4类型禁止标志禁止人们不安全行为的图形标志。

警告标志提醒人们对周围环境引起注意,以避免可能发生危险的图形标志。

指令标志强制人们必须做出某种动作或采用防范措施的图形标志。

提示标志向人们提供某种信息(如标明安全设施或场所等)的图形标志。

明示标志上述四种标志中不能包括但现场需明示相关信息的图形标志。

5材料标志应采用坚固耐用的材料制作。

可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料。

有触电危险的场所应使用绝缘材料。

材料表面应无毛刺、孔洞等影响使用的疵病。

边缘和尖角应适当倒棱,呈圆滑状,带有毛边处应打磨光滑。

6形状与尺寸标志牌形状分为矩形和圆形。

矩形标志牌尺寸(长火宽)一般为300 *400 、400 *300 、600 *800 、800 *600 、1500*1000 、1500 *2000 、2000 *1500 、2500 *2000 ;圆形标志牌直径一般为300 和500 。

在特殊情况下可根据现场实际确定,但不得影响明示效果。

7颜色与字体禁止标志、警告标志、指令标志、提示标志颜色参照《安全色》GB2893 一2001 的基本规定执行,明示标志颜色参照《安全色》GB2893 一2001 并结合铁路工程施工特点确定。

标志中的文字均采用黑体。

8构造与安装标志一般由底板、支撑件、基础等组成,各组成部分应连接可靠。

道路施工安全警示牌标志牌

道路施工安全警示牌标志牌

道路施工安全警示牌标志牌1 前言现有警示牌,标注单一的限速等信息,不能适合所有公路情况的需要。

例如,遇到下坡路段,而施工区正好在坡段下方的拐弯处,目前警示牌采取提前2公里提示限速,而大部分司机,并不遵循指示,而是快到施工区100米左右开始减速,下坡路段减速距离相对过长,易出事故,车辆一般会径直冲入施工区,造成人身和财产损失。

针对上述缺陷,本文设计一种新的道路警示牌,采取主动实时监测车速,声光报警等方式强烈提醒司机。

2 多功能警示牌的实现放置在最前端的警示牌,采用微波加激光测速的方式,首先监测出前方200米处的行驶的车辆,如果车辆速度超过限速上限,就启动顶部的LED远距离可视红色爆闪灯,按照一秒6次的频率急闪,同时面板上的LED指示牌,显示限速的上限,系统性的给司机一个前方需要尽快限速的意识。

然后下一个50米处,继续放置一个测速警示牌,限制更低速度(一般选择上一步限制速度的的80%),超过则LED爆闪警示,同时显示当前实时速度,如果车速在限制速度以内,则速度显示为绿色;如果超速则显示红色,并慢闪提示。

这样逐级限速下去,直到当前限制速度为第一步的20%以下时,则加强报警提示,增加声音提示,发生装置,采用高分贝扬声器,一般在80分贝以上。

如果超速,则显示牌显示:“已进入施工路段,强制减速”。

3 测速部分设计及特点目前专业微波测速仪最远距离能测到500米,也就是说在500米以内就能探测到车辆的速度。

但是,警示牌只是作为一种辅助工具,不是用于专业测速的装备,一方面对测速的精度要求不高,因为不是用于交通执法。

测试距离要根据实际的成本,选择最具有性价比的测速设备。

微波测速仪是基于多普勒频移原理,通过发射微波来测量运动物体的速度,通过发射微波到一个移动的物体时,将会反射回一个与目标速度成比例的雷达信号,内部的线圈将该信号进行处理后得到一个频率的变化,来代表速度的变化。

本文采用几百元左右的低成本雷达测速芯片加激光补偿的处理技术,解决低成本雷达的散射角度较大,引起的远距离测速时,容易误测到公路以外的移动物体,影响判断准确性。

交通工程施工方案标志标牌交通标线

交通工程施工方案标志标牌交通标线

交通工程施工方案标志标牌交通标线1、交通标志标牌施工交通标志设置是给道路使用者提供明确、准确、及时和足够的信息,并满足夜间行车的视觉效果。

标志的设置原则主要是使道路使用者在正常行驶的条件下,能正确、完整地捕获有效信息。

具体施工方法如下:1.1、施工要求1)、交通工程设施产品必须检验合格后,方可使用。

外购产品必须满足规范要求,具有产品合格标证。

2)、交通安全设施所用的钢质材料必须防腐处理,构件用螺栓组合时,螺栓、垫圈的用量满足设计要求,并必须拧紧。

3)、交通安全设施安装工程中要注意防止损伤标志板面。

4)、标线喷涂或安装前清洁路面,不得有起为现象;标线所用的材料符合设计及规范要求。

5)、混凝土预制件得有缺角掉棱,预制构件不得有断裂现象,预制构件几何尺寸必须符合设计和施工的规范要求。

6)、交通设施及沿线设施的地基承载力必须符合设计和施工的规范要求。

7)、金属构件镀锌面不得有划痕,擦伤;标志板面不得有划痕、气泡及颜色不均匀等表面缺陷。

8)、标线顺直平滑,边缘无明显毛边,标线表面清洁无污染。

9)、混凝土构件表现光滑平整,无蜂窝麻面,裂缝。

10)、本路标志牌的版面必须与周围景观相协调。

11)、警告标志黄色、禁令标志白色、指路标志白色其中指路标志为蓝底白字。

12)、反光材料选择:符合设计要求13)、标志结构英语道路现形,其他设施及周围环境一致。

14)、标志支撑结构设计风速为30m/s。

15)、标志板背面卯上滑动槽铝,滑动槽铝内装上滑动螺栓,标志板与标志立柱通过滑动螺栓、报箍及报箍底衬相连接。

16)、水泥混凝土基础材料:混凝土基础材料强度不小于20Mpa.17)、钢筋:采用热轧结构钢筋18)、反光膜:密封胶囊型,内为鱼鳞反光或蜂窝状六角玻璃珠型,底部粘合面有压敏型粘胶。

1.2、交通标志布设方法1)、根车行道上同、异向车流采用标线、分隔带和栏杆控制;2)、与本工程范围内相交道路均采用交通标线和交通标志分离;3)、本工程范围内道路采用交通标线和交通标志控制。
