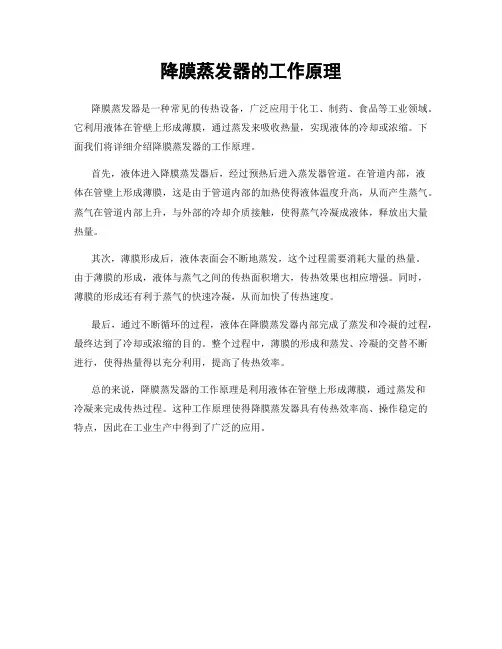

降膜蒸发器工作原理

001×7强酸性苯乙烯系阳离子交换树脂

一、产品简介：

本产品是在苯乙烯与二乙烯苯交联共聚物分子上引入磺酸基团（-SO3H）的离子交换树脂，其酸性相当于硫酸和盐酸。具有强度高、交换容量高等特点。硬水软化、纯水制备、湿法冶金、稀有元素分离、抗生素提取等

二、国外对应牌号

美国：Amberlite IR-120; Dowex 50-X8; 德国：Lewatit S-100; 日本：Diaion SK-1B

三、执行标准：GB13659-2008DL/T519-2004

四、理化性能指标：

五、使用时参考指标：

双效降膜蒸发器工作原理及其在制药行业的运用(精)

做客专家：南京金日制药装备有限公司高级工程师陈晓东本期议题：双效浓缩器具有节能优势浓缩工段对于制药企业来说是能耗的重头。在很多企业，其能耗要占到企业蒸气总消耗的60%以上。目前，有不少制药企业在浓缩工段仍使用单效浓缩器，这是很不经济的。据估算，双效浓缩器比单效浓缩器节省蒸气消耗45%以上，节约冷却用水47%以上，而且也可减少对环境的污染。 ■单效浓缩设备能耗大探因单效外循环浓缩器装置主要是由加热器、蒸发器、冷凝器、冷却器和受液罐组成。需要浓缩的料液通过加热器的管程受蒸气加热达到沸点温度，经上升管由切线方向进入蒸发室迅速蒸发。其中未经汽化、比重较大的液滴受离心力的作用而被甩到器壁上，从而在重力的作用下，下落到蒸发器下部，由于蒸发器与加热器是通过下降管互相连接的装置，故未能蒸发的液体又通过下降管回到加热器中再被加热，如此循环加热蒸发，使得溶液中的溶媒不断汽化被带出，使溶液中的溶质浓度不断升高，最终达到所需要的浓度。而已经汽化的溶媒蒸气则从蒸发器上口通过捕沫器进入冷凝器被冷凝成液体再进入下方的接收器中，根据需要可以回收利用。这里的能源消耗主要是两个方面：一是在加热器内用于加热稀溶液使溶液中溶媒蒸发所消耗的生蒸气；另一个就是使已经汽化的溶媒蒸气再冷凝成溶媒液体时，在冷凝器中所需要的冷却水。前者需要供给热量，而后者需要带走热量。被加热的溶液所产生的溶媒蒸气含有大量的热能，在这里不但没有得到利用，相反还要消耗大量的冷却水来冷却它。产量越大，即蒸发量越大，供给的热量越多，所需的蒸气就越多，而同时所消耗的冷却水也越多。这就是单效浓缩器能耗大的原因所在。 ■双效浓缩器节能原因探究

三效降膜蒸发器说明书

目录一、产品简介. . . . . . . . . . . . . . . . . . . . . . . . . . . 1 二、设备特点. . . . . . . . . . . . . . . . . . . . . . . . . . . 1 三、技术参数. . . . . . . . . . . . . . . . . . . . . . . . . . . 2 四、工作原理. . . . . . . . . . . . . . . . . . . . . . . . . . . 2 五、操作规程. . . . . . . . . . . . . . . . . . . . . . . . . . . 3 六、维护与保养. . . . . . . . . . . . . . . . . . . . . . . . . 5 七、工艺流程图. . . . . . . . . . . . . . . . . . . . . . . . . 6 一、产品简介本设备广泛适用于葡萄糖、淀粉糖、低聚糖、饴糖、山梨醇、

广泛用于味精、酒精、鱼粉等行业的废液处理。该设备在真空低温条件下进行连续操作，具有蒸发能力高、节能降耗、运行费用低、能最大地保持被处理物料原有的色、香、味和成份。在食品、医药、粮食深加工、饮料、轻工、环保、化工等许多行业均得到广泛的应用。 BNJM03型蒸发器（即三效降膜蒸发器）可以根据不同被处理物料的特点，设计成不同的工艺流程，也可根据不同用户要求配备自动化控制系统。二、设备特点 A、接触物料材质：不锈钢SUS304。 B、设备由一、二、三效加热器，一、二、三效蒸发分离器、列管式冷凝器、热压泵、真空泵、物料泵、平衡罐、电控箱、工作台及所有管路、阀门组成。 C、蒸发温度低，部分二次蒸汽经喷射式热压泵重新吸入一效加热器，热量得到充分利用，蒸发温度相对较低。 D、浓缩比大，降膜式蒸发，使粘度较大的料液容易流动蒸发，不容易结垢，浓缩时间短，浓缩比可达到1:5。 E、电源、各进/出物料泵、真空泵等控制及真空系统仪表及温度仪表全集中于操作箱控制盘控制，实现自动化操作生产。三、技术参数名称：三效降膜式蒸发器设备配臵清单：一、二、三效加热器、蒸发器、送料泵，进料

石墨降膜吸收器

石墨降膜吸收器- GX系列、YKX系列降膜式吸收器实际上是一种垂直安装的列管式或园块孔式换热器。换热器的列管（或块体上的纵向孔道）相当于许多并列的水冷湿壁塔。在其上方设置有分配吸收液的溢流管，下方是气液分离器。降膜吸收器在吸收过程中，不断地将溶解热移走，其传热传质效果好。它与填料塔的绝热吸收比较有着显著的优点。降膜式吸收器具有以下的特点： ?吸收效率高，如对HCI的吸收效率，可达 ?99.9％以上； ?在吸收系统内的压力降较低； ?原料气体的温度高，几乎不影响其操作，进人吸收器的原料气温度达250o C，通过吸收器可立即被吸收，并不影响成品酸浓度； ?所生产的酸温度低，一般比冷却水高3-15o C，所以不需要有后冷却，简化生产流程； ?无需附加专门的辅助设备，可以生产出试剂 ?级的盐酸； ?操作弹性大，开停车和调整容易控制，有利 ?于改善操作条件； ?设备耐腐蚀，维修方便，使用寿命长； ?结构紧凑，质量轻，不需要大的操作工作面。分布器气液分离器管壳式石墨降膜吸收器块孔式石墨降膜吸收器进气温度: < 170 o C 进气温度: < 170 o C

许用压力: < 0.1MPa (管程) < 0.3 MPa (壳程)许用压力: < 0.1MPa (管程) < 0.3 MPa (壳程) 降膜吸收器概述一力牌石墨改性聚丙烯降膜吸收器系传统的石墨吸收器后开发的新一代降膜吸收设备。本产品主要用于吸收HCL气体生产盐酸，亦可用于HF、SO2、NH3、P2O5、H2S等易溶腐蚀性气体的吸收。此外，还可用作中低沸点的腐蚀性介质的降膜蒸发设备。本产品为整体聚丙烯结构，具有优异的耐腐蚀性能和良好的物理机械性能。我公司生产的降膜吸收器所选用的吸收管采用特制的50%（重量比)石墨改性聚丙烯管，规格为Φ18×1.5mm，具有良好的成膜性和较高的传热效能。本产品是目前较为理想的吸收设备，性能卓越。如配合填料塔使用，以吸收HCL制备盐酸为例，吸收率可高达99%，盐酸浓度可达30%以上。降膜吸收器特点 1、耐腐蚀性能优异，可耐几乎所有的无机介质和大多数有机溶剂。 2、吸收率高。自冷却效果好，出口温度低，不需再冷却，操作稳定。 3、不易结垢。 4、安装维护简便，维修工作量小。

四效降膜蒸发器设计参数及操作规程

1. 规格、参数、性能 1.1 蒸发器规格、型号 1.1.1 蒸发器名称、型号：RHJM-6000四效降膜蒸发器 1.1.2 蒸发水量规格：6000kg/h 1.2 蒸发器工艺参数 1.2.1 总物料流量：10000 kg/hr 1.2.2 总蒸发速率：6000 kg/hr 1.2.3 物料流程：四效→一效→二效→三效→出料 1.2.4 蒸汽流程：一效→二效→三效→四效→冷凝器 1.2.5 各效传热面积：一效（140m2）二效（100m2）三效（140m2）四效（100m2）1.3 蒸发器性能 1.3.1 物料：糖浆 1.3.2 物料进口：进四效数量：10000kg/hr 温度：50-60℃ 浓度：30-32%（DS） 1.3.3 物料出口：从三效出料数量：4000kg/hr 温度：65-70℃ 浓度：75-80%（DS）蒸汽消耗量：1800kg/h （0.6MPa）冷却水从35℃至43℃150m3/h 电能（安装功率）29kw

电流380/220v, 50赫兹，3相设备的布置四效蒸发器、冷凝器温度一效二效三效四效加热温度℃104.5 90 76 60 蒸汽温度℃91 77 61 43 2. 工艺说明为了更好地理解请利用工艺流程图为了得到正确的结果，你应该了解现场安装，每条工艺线。如果出现故障或紧急情况，必须非常熟悉和组件的物理位置和管道的工程布置。 2.1 物料将要浓缩的物料输送到进料罐，通过进料泵将物料经过流量计打到四效上端管板上的分布器以保证进入每一根加热管的液量相同。液膜在管子顶部向下流动过程中加速，由于重力及液体形成的蒸汽作用下流速增加，蒸发器从外部加热、水蒸汽及部分浓缩的物料离开蒸发器，大部分液体存储在下部的料仓并由此离开，少量液体及水蒸汽通过连接管道运到分离器蒸汽与液体在此分离，留存在顶部的水蒸汽进入冷凝器冷凝。从第四效蒸发器出来的物料通过四效出料泵送到一效管板上的分布器，液膜在向管子底部流动过程中加速，由于重力及液体形成的蒸汽作用下流速增加，蒸发器从外部加热、水蒸汽及部分浓缩的物料离开蒸发器，大部分液体存储在下部的料仓并由此离开，少量液体及水蒸汽通过连接管道输送到分离器，蒸汽与液体在此分离，留存在顶部的水蒸汽进入二效加热室或者通过热泵再次进入一效加热室，从第一效蒸发器出来的物料通过一效物料转移泵输送到二效管板上的分布器。依次类推，物料经过三效蒸发器出料，合格物料通过出料螺杆泵输送到成品罐，不合格物料打回流至蒸发前罐。蒸发前储罐—→Ⅳ效—→Ⅰ效—→Ⅱ效—→Ⅲ效—→出料

三效蒸发器操作说明书

三效减压强制循环蒸发设备操作说明书

目录一、设备简介....................................................................... - 3 - 二、设备工艺介绍 ............................................................... - 6 - 三、操作规程....................................................................... - 8 - 四、故障分析..................................................................... - 13 - 附图：工艺流程图

1、设备生产厂家：陕西长城长食品工业有限公司 2、设备名称：三效卧式强制循环蒸发器 3、设备型号：SWQZ-Ⅲ-1500型 4、设备参数

6、设备特性简介（1）加热室各效加热室均采用卧式安装，管程均进行分段排布，总体物料流向为混流（有效的降低了强制循环泵所需的流量扬程从需降低了泵的功率）。各效效体上部均装有不凝汽管路，不凝汽管口装置节流垫片，可调节各效真空度与温度，这样可有效的保证各效真空度与温度达到技术参数表所标数据。各效均装置冷凝水管口。（2）分离器各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。（3）预热器预热器为列管式预热器，卧式安装。预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率；预热器因安装于三效分离器与冷凝器之间，在预热物料的同时对二次蒸汽进行冷凝，降低了冷凝器的负担并降低了冷却用水量。（4）冷凝器冷凝器为间接表面接触式冷凝器，卧式安装。以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体，冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合，杜绝了二次污染。

YKX型圆块孔式石墨降膜吸收器

YKX型圆块孔式石墨降膜吸收器产品说明：本设备采用单元换热块多块组装结构，换热块之间采用聚四氟乙烯O型圈或膨胀PTFE密封，设备整体加装压力弹簧作热胀冷缩的自动补偿机构。结构及原理和列管式石墨降膜吸收器相似。除具有列管式石墨降膜吸收器的特点外，还具有结构强度大，抗热冲击性好、传热效率高、检修方便等特点。是一种性能优越的气体吸收设备。主要优点 1)采用单元石墨块设计，被损坏的块材能迅速更换 2)石墨块之间采用垫片，不用粘接剂，拆、装简单，维护方便 3)添加石墨块即可增加换热器的面积 4)耐冲击力强 5)吸收效果好用途：本系列产品一般用作SO2、NH3、HF、P2O5、H2S、HCL气体吸收。技术特性：进气温度：≯170℃ 许用压力：横向为：0.4MPa 纵向为：0.1MPa

管口尺寸表型号规格 m2 a.e管 b.c管 DN f.g管 DN d管h管 D1 D2 D3 D4 D5 D6 YKX 300 3 50 140 500 20 125 240 65 165 5 400 10 65 165 50 20 150 290 75 180 12 500 15 75 180 70 20 200 335 102 215 20 600 25 100 210 80 20 250 400 125 240 30 700 40 150 260 100 20 300 420 175 290 45 50 800 55 175 285 100 20 350 450 200 215

注：亦可制造75-250m2的大型规格圆块孔降膜吸收器。 MS降膜式石墨吸收器结构：由气液混合室、气液分配器、吸收堰，吸收基体换热块，气液分离器，金属外壳等组成。块与块间采用氟橡胶或柔性石墨“O型”密封圈和耐温耐酸之平面橡胶垫圈密封。具有吸收效果好（成品酸浓度高，成品酸温度低），抗腐蚀性能好，抗震性能好，抗冲击性强，使用寿命长、操作稳定易于维修，适用性强等特点。适用范围：作为合成氯化氢气体，氯油尾气或其它含氯化氢的尾气，氟化氢气体，二氧化硫，氨气等的吸收设备。径向式石墨降膜式吸收器结构示意图及接管投影图

蒸发器原理结构简介

蒸发器主要由加热室及分离室组成。按加热室的结构和操作时溶液的流动情况，可将工业中常用的间接加热蒸发器分为循环型(非膜式)和单程型(膜式)两大类。一、循环型(非膜式)蒸发器这类蒸发器的特点是溶液在蒸发器内作连续的循环运动，以提高传热效果、缓和溶液结垢情况。由于引起循环运动的原因不同，可分为自然循环和强制循环两种类型。前者是由于溶液在加热室不同位置上的受热程度不同，产生了密度差而引起的循环运动；后者是依靠外加动力迫使溶液沿一个方向作循环流动。 (一)中央循环管式(或标准式)蒸发器中央循环管式蒸发器，加热室由垂直管束组成，管束中央有一根直径较粗的管子。细管内单位体积溶液受热面大于粗管的，即前者受热好，溶液汽化得多，因此细管内汽液混合物的密度比粗管内的小，这种密度差促使溶液作沿粗管下降而沿细管上升的连续规则的自然循环运动。粗管称为降液管或中央循环管，细管称为沸腾管或加热管。为了促使溶液有良好的循环，中央循环管截面积一般为加热管总截面积的40％一100％。管束高度为1—2m；加热管直径在25～75mm之间、长径之比为20～40。中央循环管蒸发器是从水平加热室、蛇管加热室等蒸发器发展而来的，相对于这些老式蒸发器而言，中央循环管蒸发器具有溶液循环好、传热效率高等优点；同时由于结构紧凑、制造方便、操作可靠，故应用十分广泛，有“标准蒸发器”之称。但实际上由于结构的限制，循环速度一般在～／s以下；且由于溶液的不断循环，使加·热管内的溶液始终接近完成液的浓度，故有溶液粘度大、沸点高等缺点；此外，这种蒸发器的加热室不易清洗。中央循环管式蒸发器适用于处理结垢不严重、腐蚀性较小的溶液。 (二)悬筐式蒸发器

三效降膜蒸发器说明书讲解

六、维护与保养. . . . . . . . . . . . . . . . . . . . . . . . . 5 七、工艺流程图. . . . . . . . . . . . . . . . . . . . . . . . . 6 一、产品简介本设备广泛适用于葡萄糖、淀粉糖、低聚糖、饴糖、山梨醇、鲜奶、果汁、维C、麦芽糊精、化工、制药等水溶液的浓缩。并可广泛用于味精、酒精、鱼粉等行业的废液处理。该设备在真空低温条件下进行连续操作，具有蒸发能力高、节能降耗、运行费用低、能最大地保持被处理物料原有的色、香、味和成份。在食品、医药、粮食深加工、饮料、轻工、环保、化工等许多行业均得到广泛的应用。 BNJM03型蒸发器（即三效降膜蒸发器）可以根据不同被处理物料的特点，设计成不同的工艺流程，也可根据不同用户要求配备自动化控制系统。二、设备特点 A、接触物料材质：不锈钢SUS304。 B、设备由一、二、三效加热器，一、二、三效蒸发分离器、列管式冷凝器、热压泵、真空泵、物料泵、平衡罐、电控箱、工作台及所有管路、阀门组成。

石墨降膜吸收器吸收HCl的工艺计算及设备选型

石墨降膜吸收器吸收HCl 的工艺计算及设备选型梁伟 (中国石化江汉油田分公司盐化工总厂,湖北潜江433121) [关键词]石墨降膜吸收器;HCl;换热面积;计算 [摘要]结合中国石化江汉油田分公司盐化工总厂的实际情况,对石墨换热器换热面积进行了计算,分析了列管式、圆块孔式石墨降膜吸收器的优缺点,并介绍了一些新材质的换热吸收器。 [中图分类号]T Q114.15 [文献标识码]B [文章编号]1008-133X(2002)05-0042-02 氯碱厂吸收氯化氢气体一般采用石墨降膜吸收器,其工艺特点为:水和氯化氢气体顺流从上而下,水吸收效果较好。吸收塔的材质是石墨,其防腐效果与传热效果均较好,其结构大体上分为两种,一种是列管式,另一种是圆块孔式。冷却水走管间,以便带走氯化氢的溶解热,并有强化吸收效果的作用。本文结合我厂实际,谈一谈石墨降膜吸收器计算及选型的问题。 1 计算依据 (1)盐酸产能1.5万t/a,则1h 吸收氯化氢646kg,设m =646kg/h 。 (2)氯化氢气体先经过石墨换热器,温度降低到40 ,再经过浓酸吸收器,在浓酸吸收器中吸收氯化氢气体的60%,生成31%的浓盐酸,最后经过稀酸吸收器,在稀酸吸收器中吸收氯化氢气体的40%,生成22%的稀盐酸。 (3)氯化氢气体在35 下溶解于水生成20%~25%的稀盐酸,其溶解热C 1为67.5kJ/mol;在35 下,氯化氢气体溶于稀盐酸,生成30%~32%的浓盐酸,其溶解热C 2为62.7kJ/mol 。 (4)氯化氢气体的恒压热容C p 为0.7942kJ/(kg )。 2 工艺计算 2.1 石墨换热器换热面积S 的计算 (1)氯化氢气体经过石墨换热器后,气体温度从95 降低到40 放出的热量为: Q =C p m(t 1-t 2)=0.7942 646 (95-40)= 28217.93(kJ/h)。 (2)换热温度差 t m 的计算。循环水由25 升高到45 ,氯化氢气体由95 降到40 ,则 t 1=15 , t 2=50 , t m =( t 2- t 1)/ln ( t 2/ t 1)=29.07( )。 (3)从氯碱工业理化常数手册得K =125.4kJ/(m 2 h )。 (4)S =Q/(K t m )=28217.93/(125.4 29.07)=7.74(m 2)。我们取换热面积为11m 2。 2.2 浓酸石墨降膜吸收器换热面积的计算 (1)氯化氢气体温度从40 降低到35 放出的热量为: Q =C p m (t 1-t 2)=0.7942 646 (40-35)=2565.27(kJ/h), Q 溶解=C 2m 0.6/0.0365=665822.46(kJ/h),Q 总=2565.27+665822.46=668387.73(kJ/h)。(2)换热温度差 t m 的计算。循环水由25 升高到30 ,氯化氢气体由40 降到35 ,则 t 1=35-25=10( ), t 2=40-30=10( ), t m =10 。 (3)从氯碱工业理化常数手册得K =2090kJ/(m 2 h )。 (4)S =Q/(K t m )=668387.73/(2090 10) 32(m 2 )。我们取换热面积为40m 2。 2.3 稀酸石墨降膜吸收器换热面积的计算计算方法同2.2,得换热面积为31.71m 2,我们选取换热面积为40m 2 。 42 第5期2002年5月氯碱工业Chlor-Alkali Industry No.5May,2002 [收稿日期]2001-09-18

奶粉生产工艺中三效降膜蒸发器的设计

本科毕业论文(设计) 题目：奶粉生产工艺中三效降膜蒸发器的设计学院：化学与化工学院班级： 09级化学六班姓名：王玉婷指导教师：李强职称：讲师完成日期： 2013 年 5 月 30 日

奶粉生产工艺中三效降膜蒸发器的设计摘要：本设计从保护牛奶营养和节约能源的角度，对生产车间进行了物料和能量的衡算，对奶粉生产工艺中蒸发过程进行设计，采用三效降膜蒸发器。关键字：全脂乳粉；工艺设计；三效降膜蒸发器

目录 1 引言.............................................................⑴ 2 设计方案的选择及流程说明.........................................⑴2.1 概述...........................................................⑴2.1.1 蒸发原理.....................................................⑴2.1.2 蒸发操作方法的选择...........................................⑴2.1. 3 蒸发设备的选择...............................................⑵2.1. 4 降膜蒸发器的结构图...........................................⑶2.1. 5 蒸发器辅助设备的选择.........................................⑶2.1. 6 蒸发过程的主要经济指标.......................................⑶2.2 设计方案确定...................................................⑷2.2.1 蒸发的基本流程...............................................⑷ 2.2.2 多效蒸发最佳效数的确定.......................................⑷ 3 浓缩设备选型及热量衡算...........................................⑷3.1 设备选型.......................................................⑷3.1.1 设计条件.....................................................⑷3.1.2 设备参数.....................................................⑸3.1.3 物料预热温度.................................................⑸3.1. 4 各效参数.....................................................⑸3.1. 5 热焓.........................................................⑹3.2 热量衡算.......................................................⑹3.2.1 各效蒸发水量.................................................⑹3.2.2 浓缩物料时所需热量及蒸汽消耗量计算...........................⑺3.2.3 预热物料所需热量及蒸汽消耗量计算.............................⑻3.2.4 系统加热蒸汽消耗量计算.......................................⑻3.2.5 系统冷却水消耗量.............................................⑼3.3 系统热量衡算小结...............................................⑽3.3.1 带入系统热量.................................................⑽ 3.3.2 从系统中带出的总热量.........................................⑾ 4 设备选型.........................................................⑿ 5 设计的评价与感想.................................................⑿ 6 结论.............................................................⑿参考文献...........................................................⒀致谢...............................................................⒂

降膜,升膜蒸发器的区别

降膜和升膜不同，膜传热系数不取决于管内汽速，因此适于用在蒸发量较小的场合。例如有些二级蒸发的设备，常在第一级蒸发时采用升膜，而在第二级蒸发时采用降膜。由于降膜流动是依靠重力而成膜的，为了使每一根管内的液体都能均匀分布，因此在降膜蒸发器上部应有降膜分配器，通称降膜头。降膜头的安装必须呈水平，以免出现液体流动不均的现象。机理

解释一：是指为实现某一特定功能，一定的系统结构中各要素的内在工作方式以及诸要素在一定环境条件下相互联系、相互作用的运行规则和原理。解释二：机理是指事物变化的理由与道理。在化学动力学中，所谓“机理”是指从原子的结合关系中来描绘化学过程。在化学气相沉积中，机理的含义更加广泛。如果其过程是动力学控制的，机理是指原子水平的表面过程。我们这里有一个塔下面就是一个降膜蒸发器它由加热室和分离罐组成物料从加热室顶部进入，沿加热管内壁呈膜状下降在下降的过程中被不断的蒸发增浓汽液混合物从加热室底部流出进入分离罐蒸汽从分离罐顶部排出完成液从分离罐底部排出升膜蒸发器：是一种将加热室与蒸发室（分离室）分离的蒸发器。加热室实际上就是一个加热管很长的立式固定管板换热器，料液由底部进入加热管，受热沸腾后迅速汽化；蒸汽在管内迅速上升，料液受到高速上升蒸汽的带动，沿管壁形成膜状上升，并继续蒸发。汽液在顶部分离，二次蒸汽从顶部溢出，完成液则由底部排出。加热管一般采用25~5mm的无缝管，管长与管径比在常压下约为100~150，在减压下约为130~180。这种蒸发器适用于蒸发量较大，有热敏性和易产生泡沫的溶液，不适于粘度很大，容易结晶或结垢的物料。降膜蒸发器：与升膜蒸发器结构基本相同，主要区别在于原料液是从加热室的顶部加入，在重力的作用下沿管内壁形成膜状下降，并进行蒸发，浓缩液从加热室的底部进入到分离器内并从底部排出，二次蒸汽由顶部溢出。由于二次蒸汽的流向与料液的流向一致，所以能促进料液的向下运动并形成薄膜。在每根加热管的顶部必须装有降膜分布器，以保证每根管子的内壁都能为料液所湿润，并不断有液体缓慢流过，否则，一部分管壁形成干壁现象，不能达到最大的生产能力，甚至不能保证产品质量。降膜蒸发器适用于热敏性物料，不适于易结晶，结垢或粘度很大的物料。对于膜蒸发器和升膜蒸发器的工作原理、区别及各自的优缺点，请参照下面的详细介绍。如果液体黏度比较大，建议还是使用旋转刮板式蒸发器好，此种蒸发器适用于高粘度、易结晶、结垢的浓溶液，我以前的厂用的就是它，效果不错，如果在它上面加装抽真空装置，效果会更好。我原来用过三效降膜蒸发器和四效降膜蒸发器，主要用于浓缩葡萄糖浆和玉米浆，记得粘度范围要求好像是<400CP，具体我们使用的是多少不记得了。升膜和降膜的区别还在于：升膜的动力消耗较大！但蒸发效果要好！对于国外一般选择升膜蒸发器，原因是他们的主要是风力、水、发电，不像国内是火力发电，所以电的成本低！国内建议选择降膜蒸发器！淀粉的玉米浆、酒精的浓缩液、牛奶的蒸发，都可以用降膜蒸发器！至于粘度，没有作统计！补充一点：升膜和降膜的流速控制不同。升膜的流速要大好多。升膜的气速常压下要20~30m/s，减压下80~200m/s，加热管长径比100/300。一般一个流程即达到要求。降膜一般用于粘度不太大的溶液，一次达不到要求可以循环蒸发。粘度较大或者有结晶的一般使用强制循环蒸发，粘度很大的可以考虑刮膜蒸发如果是聚合物脱单还是要谨慎一些，低于聚合物熔融态粘度的都没问题。升膜蒸发器和降膜蒸发器都属于单程蒸发器。这类蒸发器主要特点是：溶液在蒸发器中只通过加热室一次，不做循环流动即从浓溶液排出。升膜蒸发器，其加热室由许多垂直长管组成，料液经预热后由蒸发器底部引入，进入加热管内受热沸腾后迅速汽化，生成的蒸汽在加热管内高速上升。溶液则被上升的蒸汽所带动，沿管壁成膜状上升，并在此过程中连续蒸发，汽液混合物在分离器内分离，完成液由分离器底部排出，二次蒸汽则在顶部导出。降膜蒸发器，料液是从蒸发器顶部加入，在重力作用下沿管壁成膜状下降，并在此过程中不断被蒸发而蒸浓，在其底部得到完成液。升膜蒸发器适用于蒸发量较大（即稀溶液）、

效蒸发器操作说明书

*************有限公司三效蒸发结晶装置操作说明书一、安全事项警告： 1.本装置电气控制柜内部严禁进水或受潮。 2.操作人员必须严格按照本公司所提供的操作说明操作。 3.操作人员必须具备基本的电气常识和机械常识，并经过培训考核合格后才能操作。 4.严禁在无介质的状态下运转本装置。 5.严禁在介质蒸发干后，继续运转。 6.操作人员在操作之前应该注意到本装置的警示标志。 7.本装置安装有报警装置，一旦发现异常，立刻按照程序处理。安全注意事项 1.请牢记停止开关的位置，以便出现异常时可以立即停机； 2.无论进行何种保养，检查，调整，请务必关闭机台及主开关； 3.停电时请关闭主电源开关。安全标志 1.在机台上必要的地方张贴防止事故的警告等的安全标志，并请务必遵守标志中显示的注意事项； 2.请勿剥除机台上所附的警告等安全标志，若标志丢失或因污损等原因使其无法辩认时，请与本公司联系并设法替换。二、设备基本组成详见三效蒸发装置竣工图（PID图）。

三、操作说明开车前的检查、准备工作： 1.操作人员必须事先经过培训后才能操作该设备，并遵循操作说明书的要求； 2.检查设备各法兰，阀门，管道有没有漏气，漏水的现象； 3.检查各泵的油位是否充足，应在二分之一处； 4.启动密封水泵，保证各泵有充足的冷却密封水供应； 5.提前确认相关连接部分，蒸汽系统、冷却水系统、配电室等，蒸汽、电、冷却水、原水正常情况下开车； 6.开机前确保主电源正常，设备电源在接通状态。所有阀门在设定的开关状态，仪表正常工作； 7.开机前确认浓缩装置原水池液位，浓缩装置物料槽在高液位时可以进行处理。如不在设定液位时，需要处理，必须随时掌握处理进度； 8.本设备实现自动化，执行一键开机运行，设备按设置程序自动运行。自动时，执行以下操作： 1.首次启动时需要往真空泵补水，。若真空泵之前有运行过，则无需再次补水。此操作只需打开手动补水阀，补水完成请关闭手动补水阀。 2.真空泵的冷却是通过真空泵内循环的水循环冷却，系统启动首先启动冷却水循环泵，开机前请检查确定冷却塔循环泵选择开关却换到自动状态，打开冷却水管路手动阀。 3.真空泵确认正常后，触摸屏的选择开关切换到自动状态。 4.进料泵为一备一用，启动前确认进料手动阀是否打开，触摸屏的选择开关切换到自动状态，根据原液槽和一效分离器的液位许可，两个液位都许可时，自动启动。 5.一效进料电动阀是进料泵的出口电动阀，一效进料阀选择开关切换到自动状态后，进料泵才可以切换到自动状态。二效、三效进料阀选择开关切换到自动状态后，在分离器液位为L以下时自动打开，补充物料到H液位。 6.强制循环泵是密闭循环泵，密封需要自来水冷却，机封冷却水电磁阀控制冷却自来水，机封冷却水电磁阀选择开关切换到自动状态，确认完冷却水电磁阀后，强制循环泵选择开关切换到自动状态。

降膜吸收法制次氯酸钠溶液岗位操作法

目次 1 主题内容与适用范围 (1) 2 操作目的和意义 (1) 3 生产工艺流程及叙述 (2) 4 开车操作程序 (3) 5 不正常现象及处理方法 (4) 6 工艺控制条件一览表 (4) 7 安全技术与劳动保护 (4) 8 设备一览表 (5)

降膜吸收法制次氯酸钠溶液岗位操作法 1主题内容与适用范围 1.1主题内容本操作法规定了尾气氯和15～17%NaOH在降膜反应器中反应吸收生产次氯酸钠的工艺条件和要求，以及其操作要点与事项。 1.2 适用范围本操作法仅适用于降膜法制造次氯酸钠的生产过程。 2 操作目的和意义本操作法是根据生产工艺规程所指定的工艺参数指标，用15～17%NaOH在降膜反应器中反应吸收尾氯，生成合格的成品次氯酸钠。 2.1 原辅材料 2.2 原辅材料特性 2.2.1 氯气：氯属卤族元素，化学性质十分活泼，除惰性元素外，几乎可以同各种元素直接化合，其也可以和许多化合物起反应，自然界中常以化合物形态存在。氯在常温下为黄绿色气体，液态氯是黄色透明液体。 2.2.2 烧碱：易溶于水，其吸湿性很强，其水溶液对动植物组织(如皮肤,织物,纸张等)有机物质有强烈的腐蚀作用。 2.3 工艺指标及操作指标 2.3.1 工艺指标 2003-07-30批准 2003-07-30实施 1 QJ/SG 04010704-2003

2.3.2 操作指标反应温度：≤40°C 原料成份：尾氯≥65%(体积比) NaOH：15～17% 成品：有效氯≥10.0% 内控：夏季≥11%其余时间≥10.5% 3 生产工艺流程图及叙述 3.1 工艺流程图 2 QJ/SG 04010704-2003

几种蒸发器的结构及工作原理

几种蒸发器的结构及工作原理蒸发器主要由加热室及分离室组成。按加热室的结构和操作时溶液的流动情况，可将工业中常用的间接加热蒸发器分为循环型(非膜式)和单程型(膜式)两大类。一、循环型(非膜式)蒸发器这类蒸发器的特点是溶液在蒸发器内作连续的循环运动，以提高传热效果、缓和溶液结垢情况。由于引起循环运动的原因不同，可分为自然循环和强制循环两种类型。前者是由于溶液在加热室不同位置上的受热程度不同，产生了密度差而引起的循环运动；后者是依靠外加动力迫使溶液沿一个方向作循环流动。 (一)中央循环管式(或标准式)蒸发器中央循环管式蒸发器，加热室由垂直管束组成，管束中央有一根直径较粗的管子。细管内单位体积溶液受热面大于粗管的，即前者受热好，溶液汽化得多，因此细管内汽液混合物的密度比粗管内的小，这种密度差促使溶液作沿粗管下降而沿细管上升的连续规则的自然循环运动。粗管称为降液管或中央循环管，细管称为沸腾管或加热管。为了促使溶液有良好的循环，中央循环管截面积一般为加热管总截面积的40％一100％。管束高度为1—2m；加热管直径在25～75mm之间、长径之比为20～40。

中央循环管蒸发器是从水平加热室、蛇管加热室等蒸发器发展而来的，相对于这些老式蒸发器而言，中央循环管蒸发器具有溶液循环好、传热效率高等优点；同时由于结构紧凑、制造方便、操作可靠，故应用十分广泛，有“标准蒸发器”之称。但实际上由于结构的限制，循环速度一般在0.4～0.5m／s以下；且由于溶液的不断循环，使加·热管内的溶液始终接近完成液的浓度，故有溶液粘度大、沸点高等缺点；此外，这种蒸发器的加热室不易清洗。中央循环管式蒸发器适用于处理结垢不严重、腐蚀性较小的溶液。

多效降膜式蒸发器的工作原理及相关要点

多效降膜式蒸发器的工作原理及相关要点发布时间:2009-11-24 21:17:16 文章来源:《中国制药装备》 [关键词]:多效降膜式蒸发器【打印】范建兵（常熟市春来机械有限公司，江苏常熟 215556）摘要：从降膜式蒸发器的概述入手，阐述了多效降膜式蒸发器的结构，并对多效降膜式蒸发器的工作原理、流程及相关要点作了探讨。关键词：降膜式蒸发器；多效；工作原理；流程；相关要点蒸发（或称浓缩）是指将含有非挥发性溶质和挥发性溶剂组成的溶液进行蒸发浓缩的过程，主要是利用加热作用使溶液中一部分溶剂汽化而获得。蒸发工艺在制药生产中应用较多，如中药生产方面是将提取液进行蒸发浓缩而得到浓缩液或流浸膏，又如在抗生素生产中蒸发操作用于发酵滤液、树脂洗脱液以及各种提取液的浓缩。蒸发设备一般称为蒸发器，其构造与种类繁多，而且其发展历史久远。从操作方式可分为单效蒸发、多效蒸发和直接接触蒸发；按流体循环方式可分为不循环型蒸发、自然循环型蒸发、强制循环型蒸发、刮膜式蒸发及离心式薄膜蒸发。设计时针对不同的物料用不同的蒸发器。正确的应用不仅能提高产品的质量，又能节能降耗、降低生产成本、提高经济效益。其中，降膜式蒸发器是现代蒸发技术中常见的单元操作，本文将对多效降膜式蒸发器的特点及相关要点作一探讨。 1 降膜式蒸发器概述 1.1 降膜式蒸发器简介工作原理：物料由加热室顶部加入，经液体分布器分布后呈膜状向下流动。在管内被加热汽化，被汽化的蒸汽与液体一起由加热管下端引出，经气液分离后即得到浓缩液。在降膜式蒸发器的操作过程中，由于物料的停留时间很短（约5～10 s），而传热系数很高，因此其较广泛地应用于热敏性物料，也可以用于蒸发粘度较大的物料，但不适宜处理易结晶的溶液。 1.2 降膜式蒸发器与升膜式蒸发器比较降膜式蒸发器与升膜式蒸发器的性能比较如表1所示。表1 降膜式蒸发器与升膜式蒸发器的性能比较

石墨降膜吸收器在生产中的作用

石墨降膜吸收器在生产中的作用石墨降膜吸收器是众多气体吸收设备中的一种，由于它和普遍采用的填料塔，板式塔等绝热吸收塔类设备相比有其独特的优点，因而在某些方面，尤其是合成盐酸方面发挥了重大作用。其特点是，吸收液在管（或孔）内沿内壁成膜状流下的过程中，与易溶性气体接触并吸收，在吸收的同时通过间壁将吸收热传递给冷却液（一般是水）。石墨降膜吸收器中气、液一般为同向流动（并流），这有利于生产，可在较大波动幅度内控制生产，有利于液膜的分布，也有逆流的，降膜吸收可以在长管内，也可以在短孔内进行，但降膜吸收的长度都不大，即使是管式吸收器，一般也不超过3m，圆块式的更短。如欲获得较高浓度的溶液，或使气体得到较好的净化，石墨降膜吸收器通常都与尾气塔配套使用，用尾气塔内经过一次吸收的稀溶液进降膜吸收器作二级吸收，未吸收完的尾气进入尾气塔进行二级吸收，然后再排空，这样的流程具有许多优点。（1）吸收效率高。如对HCL气的吸收效率可达99.9%，进尾气塔的吸收液即使是水，也可生产出35 －37%浓度的盐酸。（2）系统的操作弹性大，生产能力可在较大幅度内调节均可正常操作。（3）阻力小。尤其降膜吸收器内阻力更小，可忽略不计。（4）吸收过程中同时对溶液进行冷却，一则允许进气温度较高如HCL一般170℃，甚至250℃也可正常操作。二则不需对成品溶液另行冷却（如生产盐酸时，成品酸可比冷却水温仅高3－15℃，当进气温度较高或进气量波动时，也可用调节冷却水量来作适当平衡）。（5）对于适用介质如（HCL，H2S，HF，SO2）等耐腐蚀优良，不污染介质，可直接生产出试剂级产品（如盐酸）。（6）制造，安装，维修方便，使用寿命长。

关于多效降膜式蒸发器的工作原理及应用要点

关于多效降膜式蒸发器的工作原理及应用要点蒸发（或称浓缩）是指将含有非挥发性溶质和挥发性溶剂组成的溶液进行蒸发浓缩的过程，主要是利用加热作用使溶液中一部分溶剂汽化而获得。蒸发工艺在制药生产中应用较多，如中药生产方面是将提取液进行蒸发浓缩而得到浓缩液或流浸膏，又如在抗生素生产中蒸发操作用于发酵滤液、树脂洗脱液以及各种提取液的浓缩。蒸发设备一般称为蒸发器，其构造与种类繁多，而且其发展历史久远。从操作方式可分为单效蒸发、多效蒸发和直接接触蒸发；按流体循环方式可分为不循环型蒸发、自然循环型蒸发、强制循环型蒸发、刮膜式蒸发及离心式薄膜蒸发。设计时针对不同的物料用不同的蒸发器。正确的应用不仅能提高产品的质量，又能节能降耗、降低生产成本、提高经济效益。其中，降膜式蒸发器是现代蒸发技术中常见的单元操作，本文将对多效降膜式蒸发器的特点及相关要点作一探讨。 1降膜式蒸发器概述 1.1降膜式蒸发器简介工作原理：物料由加热室顶部加入，经液体分布器分布后呈膜状向下流动。在管内被加热汽化，被汽化的蒸汽与液体一起由加热管下端引出，经气液分离后即得到浓缩液。在降膜式蒸发器的操作过程中，由于物料的停留时间很短（约5～10s），而传热系数很高，因此其较广泛地应用于热敏性物料，也可以用于蒸发粘度较大的物料，但不适宜处理易结晶的溶液。 1.2降膜式蒸发器与升膜式蒸发器比较降膜式蒸发器与升膜式蒸发器的性能比较如表1所示。表1降膜式蒸发器与升膜式蒸发器的性能比较 2多效降膜式蒸发器的结构多效降膜式蒸发器由蒸发器、分离器、预热器、冷凝器、凝水罐、循环泵等部件组成，其结构如图1所示。 2.1蒸发器蒸发器为列管式换热器，管程通液体物料，壳程通加热蒸汽，液体物料从蒸发器的顶部进入，经过分布器进入加热管，液体物料沿加热管往下流，并被加热蒸发，直至加热器底部，浓缩的液体和蒸发产生的二次蒸汽进入分离器进行分离，其底部装有控制布水的液位开关。作用：对液体物料加热、蒸发。

三效蒸发器操作说明书

*************有限公司三效蒸发结晶装置操作说明书第1页共9页

一、安全事项警告： 1.本装置电气控制柜内部严禁进水或受潮。 2.操作人员必须严格按照本公司所提供的操作说明操作。 3.操作人员必须具备基本的电气常识和机械常识，并经过培训考核合格后才能操作。 4.严禁在无介质的状态下运转本装置。 5.严禁在介质蒸发干后，继续运转。 6.操作人员在操作之前应该注意到本装置的警示标志。 7.本装置安装有报警装置，一旦发现异常，立刻按照程序处理。安全注意事项 1.请牢记停止开关的位置，以便出现异常时可以立即停机； 2.无论进行何种保养，检查，调整，请务必关闭机台及主开关； 3.停电时请关闭主电源开关。安全标志 1.在机台上必要的地方张贴防止事故的警告等的安全标志，并请务必遵守标志中显示的注意事项； 2.请勿剥除机台上所附的警告等安全标志，若标志丢失或因污损等原因使其无法辩认时，请与本公司联系并设法替换。二、设备基本组成详见三效蒸发装置竣工图（PID图）。三、操作说明开车前的检查、准备工作：

1.操作人员必须事先经过培训后才能操作该设备，并遵循操作说明书的要求； 2.检查设备各法兰，阀门，管道有没有漏气，漏水的现象； 3.检查各泵的油位是否充足，应在二分之一处； 4.启动密封水泵，保证各泵有充足的冷却密封水供应； 5.提前确认相关连接部分，蒸汽系统、冷却水系统、配电室等，蒸汽、电、冷却水、原水正常情况下开车； 6.开机前确保主电源正常，设备电源在接通状态。所有阀门在设定的开关状态，仪表正常工作； 7.开机前确认浓缩装置原水池液位，浓缩装置物料槽在高液位时可以进行处理。如不在设定液位时，需要处理，必须随时掌握处理进度； 8.本设备实现自动化，执行一键开机运行，设备按设置程序自动运行。自动时，执行以下操作： 1.首次启动时需要往真空泵补水，。若真空泵之前有运行过，则无需再次补水。此操作只需打开手动补水阀，补水完成请关闭手动补水阀。 2.真空泵的冷却是通过真空泵内循环的水循环冷却，系统启动首先启动冷却水循环泵，开机前请检查确定冷却塔循环泵选择开关却换到自动状态，打开冷却水管路手动阀。 3.真空泵确认正常后，触摸屏的选择开关切换到自动状态。 4.进料泵为一备一用，启动前确认进料手动阀是否打开，触摸屏的选择开关切换到自动状态，根据原液槽和一效分离器的液位许可，两个液位都许可时，自动启动。 5.一效进料电动阀是进料泵的出口电动阀，一效进料阀选择开关切换到自动状态后，进料泵才可以切换到自动状态。二效、三效进料阀选择开关切换到自动状态后，在分离器液位为L以下时自动打开，补充物料到H液位。 6.强制循环泵是密闭循环泵，密封需要自来水冷却，机封冷却水电磁阀控制冷却自来水，
