实验四 射极跟随电路
射极跟随器电路
实验报告实验课程名称模拟电子技术基础实验项目名称射极跟随器电路年级 2010专业物理学学生姓名余建学号 03理学院实验时间：2012 年 11 月 28 日实验目的：1 了解射极跟随器工作原理；2 进一步熟悉Multisim10虚拟仪表的使用方法。
实验原理：射极输出器，是一种电流放大器，其电压放大系数小于等于1，有输出阻抗小、高频特性好、带动能力强等功能。
实验器材：1、函数信号发生器2、双踪示波器3、交流毫伏表4、数字万用电表实验内容：实验电路如图所示V=100mV，正弦波；（1）设置信号频率为1khz，i（2）设置万用表为电压档；Q发射极电压变化，分析射极跟随器特点；（3）运行仿真，调整电位器，观察1R接入与断开时的输出波形，记录结论；（4）观察负载电路2（5）频率不变，有负载，增加信号幅度，直到输出信号出现失真，记录信号幅度，输出信号p p V -,分析结果；（6）测量放大器的输入输出电阻；（7）测试放大器的幅频特性曲线；实验步骤：1 按电路连接好电路图;2 按实验内容依次做实验。
实验数据记录：1 设置信号频率为1khz ，i V =100mV ，正弦波，如图；2 设置万用表为电压档；3 运行仿真，调整电位器，观察1Q 发射极电压变化，分析射极跟随器特点；（1）当0=p R 时，电压表读数如图（2）当p R 增大过程中，电压表读数不断增大，当p R =100Ωk 时，电压表读数如图 特点：接入电阻越大，电压越大。
4 观察负载电路2R 接入与断开时的输出波形，记录结论；（1）2R 接入时，输出波形如图（2）2R 断开时，输出波形如图6 测量放大器的输入输出电阻；（1）输入电阻R i ＝r be ＋(1＋β)R E其中，β=bc V V ，be r 和e R 已知。
由上式可知射极跟随器的输入电阻R i 比共射极单管放大器的输入电阻R i ＝R B ∥r be 要高得多，但由于偏置电阻R B 的分流作用，输入电阻难以进一步提高。
射级跟随电路实验报告资料
射级跟随电路实验报告资料一、实验目的：1. 了解晶体管射级跟随电路的基本原理和特性；2. 学会使用电路实验箱、示波器等仪器，测量信号的幅度、相位等，提高实验操作技能；3. 加深对AC信号放大器、集电极跟随电路的理解和认识。
二、实验原理：1. 晶体管的结构和工作原理：晶体管是一种三极管，由集电极、基极、发射极等结构组成。
它的工作原理是通过基极电流控制发射极电流，从而控制集电极电流，实现信号放大的目的。
2. AC信号放大器：AC信号放大器是指能够对交流信号进行放大的电路，常用的有共发射极放大器、共基级放大器、共集极放大器等。
其中，射级跟随电路就是一种典型的共发射极电路。
3. 射级跟随电路：射级跟随电路是由一个共发射极级和一个接在其后的共集极级组成的放大器电路。
其主要原理是前一级的输出信号直接作为后一级的输入信号，实现两级级联的放大。
三、实验器材：实验器材主要有信号源、示波器、实验箱、万用表等。
四、实验步骤：1. 连好实验电路。
将晶体管、电阻器等连接起来，接入电源线，注意极性。
2. 连接示波器。
在射级输出端和采用探头的共集极输出端分别接上示波器。
3. 调节电路。
依照电路图依次调整电阻的数值，使电路正常工作。
4. 测量电路参数。
使用万用表检测电脑的电压和电流，使用示波器测量信号幅度、相位等参数。
五、实验结果和分析：1. 实验结果：通过实验测量得到的输出波形如下所示。
2. 分析：从输出波形可以看出，当输入信号增大时，输出信号也会相应增大。
同时，在集电极输出端接入电阻，来限制集电极输出电压的幅度，并避免输出负载对电路产生干扰。
六、实验结论：通过本次实验，了解了晶体管射级跟随电路的基本原理和特性；熟悉了使用电路实验箱、示波器等仪器，测量信号的幅度、相位等；并深化了对AC信号放大器、集电极跟随电路的理解和认识。
实验4 射极跟随器实验
实验四 共集电极放大电路——射极跟随器一、实验目的1．研究射极跟随器的性能。
2．进一步掌握放大器性能指标的测量方法。
3．了解“自举”电路在提高射极输出器输入电阻中的作用。
二、实验电路及使用仪表1．实验电路2．实验仪表 （1）直流稳压电源 （2）函数信号发生器 （3）双路示波器 （4）双路毫伏表 （5）万用表 三、实验内容及步骤1．按图4.3.1搭好电路。
调整和测量静态工作点（调w R ，使EQ I =2mA ），并将测量结果填入表4-10。
表 4-102．测量放大倍数u A ，观察输入电压和输出电压的相位关系。
条件：CC U =9V ，EQ I =2mA ，输入正弦频率调在中频段，i u =30mV 。
（1）输入电阻（i R ）的测量由于射极跟随器输入阻抗高，在电压表的内阻不是很高时，电压表的分流作用不可忽视，它将使实际测量结果减小。
为了减小测量误差，提高测量精度，测量方法如图4.3.2。
在信号源和被测放大器之间串入一个已知电阻S R =24 k Ω。
A ．先把开关K 合上（即S R 不接入时），调节信号源频率f 为中频段，输入信号幅度s u 为300mV ，测量此时的输出电压o1u 。
B ．保持s u 不变，打开K （即接入S R ），测量此时的输出电压o2u ，然后根据公式求出输入电阻。
S R u u u R o2o1o1i -=（2）输出电阻（o R ）的测量测量方法同一般放大器，如图4.3.3所示。
调节信号源使s u =300mV ，输入正弦频率调在中频段。
（10M 以上）在放大器无外接负载时输出电压o u ，然后接上负载时测出输出电压为ou '，根据下式求出输出电阻：L ooo )1(R u u R -'= 3．验证自举电路对提高射极跟随器输入电阻的作用，按图4.3.4接好电路测量。
（1）有自举时的射极跟随器的输入电阻i R =？（附：接入2C 是有自举的射随器，测量方法与测量输入电阻i R 相同。
射极跟随器实验报告

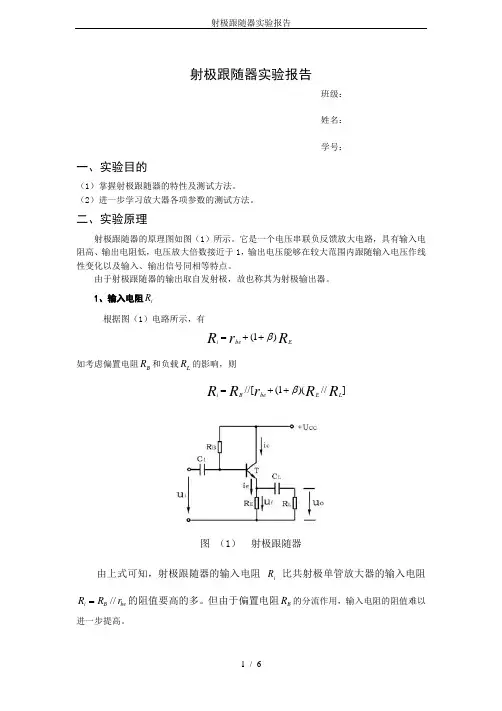

射极跟随器实验报告班级：姓名：学号：一、实验目的（1）掌握射极跟随器的特性及测试方法。
（2）进一步学习放大器各项参数的测试方法。
二、实验原理射极跟随器的原理图如图（1）所示。
它是一个电压串联负反馈放大电路，具有输入电阻高、输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
由于射极跟随器的输出取自发射极，故也称其为射极输出器。
1、输入电阻i R根据图（1）电路所示，有R rR E bei)1(β++=如考虑偏置电阻B R 和负载L R 的影响，则]//)(1(//[R R r RR L E be Biβ++=图 （1） 射极跟随器由上式可知，射极跟随器的输入电阻 i R 比共射极单管放大器的输入电阻be B i r R R //=的阻值要高的多。
但由于偏置电阻B R 的分流作用，输入电阻的阻值难以进一步提高。
输入电阻的测试方法与单管放大器的相同，试验线路如图（2）所示。
R UU UIU R isiii i -==即只要测得A 、B 两点的对地电位即可计算出i R 。
2、输出电阻O R根据图（1）电路所示，有ββrR rRbeE beO≈=//如考虑信号源内阻S R ，则ββ)//(//)//(R R rR R R rR B S beE B S beO +≈+=由上式可知，射极跟随器的输出电阻O R 比共射极单管放大器的输出电阻C O R R ≈低得多。
三极管的β值愈高。
输出电阻O R 的测试方法亦与单管放大器的相同，即先测出空载输出电压O U ,再测接入负载L R 后的输出电压L U ，根据U R R RUOLO LL+=即可求出R UU RL LO O)1(-= 3、电压放大倍数 根据图（1）电路所示，有1)//)(1()//)(1(≤+++=R R r R R AL E be L E Uββ上式说明射极跟随器的电压放大倍数10≤≤U A ，这是深度电压负反馈的结果。
射极跟随器实验报告
射极跟随器实验报告射极跟随器实验报告一、实验目的本实验旨在通过模拟电路实现射极跟随器的功能，加深对射极跟随器工作原理的理解，掌握其电路组成、工作过程及性能特点。
二、实验原理射极跟随器是一种共射极放大电路，其输出信号从发射极取出，经缓冲器和负载电阻反馈到输入端，形成射极跟随器。
射极跟随器具有高输入阻抗、低输出阻抗、电压放大倍数接近1的特点，常用于多级放大电路的输入级或输出级，起缓冲、隔离和放大的作用。
三、实验步骤1.准备实验材料：电源、信号发生器、电阻、电容、电感、三极管等。
2.搭建射极跟随器电路：将电源、信号发生器、电阻、电容、电感、三极管等按照射极跟随器的电路组成连接起来。
3.调节输入信号：打开电源，调节信号发生器，使输入信号频率和幅度变化。
4.测量输出信号：使用示波器等测量仪器，测量射极跟随器输出信号的幅度和相位等参数。
5.记录实验数据：将输入信号和输出信号的幅度、相位等参数记录在实验数据表中。
6.分析实验结果：根据实验数据，分析射极跟随器的性能特点，加深对射极跟随器工作原理的理解。
7.整理实验报告：整理实验步骤、实验数据和分析结果，撰写实验报告。
四、实验数据及分析1.实验数据表：记录输入信号和输出信号的幅度、相位等参数。
幅度的增大而增大，但增大幅度较小；输出信号相位与输入信号相位基本一致，说明射极跟随器具有较好的线性放大特性。
同时，由于射极跟随器具有高输入阻抗和低输出阻抗的特点，使得电路具有较好的隔离效果，可以有效地避免前后级电路之间的相互影响。
五、结论总结通过本次实验，我们验证了射极跟随器的电路组成、工作过程及性能特点。
实验结果表明，射极跟随器具有高输入阻抗、低输出阻抗和较好的线性放大特性，能够有效提高电路的阻抗匹配和信号传输效率。
在多级放大电路中应用射极跟随器可以实现良好的缓冲、隔离和放大效果。
本实验加深了我们对射极跟随器工作原理的理解，为今后在电子系统中应用射极跟随器提供了有益的参考。
射极跟随器的实验报告
射极跟随器的实验报告
《射极跟随器的实验报告》
射极跟随器是一种重要的电子元件，它在电子设备中起着非常重要的作用。
在本次实验中，我们对射极跟随器进行了深入的研究和实验，以期能够更加深入地了解其工作原理和特性。
首先，我们对射极跟随器的基本原理进行了深入的研究。
射极跟随器是一种用于放大电流的电子元件，它能够在输入信号的作用下，输出一个放大后的电流信号。
这种特性使得射极跟随器在电子设备中应用非常广泛，例如在放大器、滤波器和功率放大器中都有着重要的作用。
接着，我们设计了一套完整的实验方案，对射极跟随器进行了实际的测试。
通过实验，我们验证了射极跟随器的放大特性和稳定性，并对其在不同工作条件下的性能进行了详细的分析和评估。
实验结果表明，射极跟随器在不同频率和电压条件下都能够稳定地工作，并且具有较好的线性放大特性。
最后，我们总结了本次实验的结果，并对射极跟随器的应用前景进行了展望。
射极跟随器作为一种重要的电子元件，具有广阔的应用前景，特别是在通信、电子设备和自动化控制系统中有着重要的作用。
我们相信，通过对射极跟随器的深入研究和实验，将能够为其在实际应用中发挥更大的作用提供重要的理论和实验基础。
总之，本次实验对射极跟随器进行了深入的研究和实验，取得了一系列重要的实验结果和结论。
这些结果不仅对于深入理解射极跟随器的工作原理和特性具有重要的意义，同时也为其在实际应用中发挥更大作用提供了重要的理论和实验基础。
希望我们的研究成果能够为射极跟随器的进一步发展和应用提供重要
的参考和指导。
射极跟随器的原理及典型电路
射极跟随器的原理及典型电路
射极跟随器的典型电路：
射极跟随器又叫射极输出器，是一种典型的负反馈放大器。
从晶体管的连
接方法而言，它实际上是共集电极放大器。
图中Rb是偏置电阻，C1、Cl是
耦合电容。
信号从基极输入，从发射极输出。
晶体管发射极接的电阻Re，在电路中具有重要作用，它好象一面镜子，反映了输出、输入的跟随特性。
输入电压usr=ube+usc。
通常Usc>Ube，忽略Ube不计，则
usr≈usc。
显然，这就意味着射极限随器的电压放大倍数近似等于1，即：输入电压幅度与输出电压幅度近似相等。
当Usr增加时，ib、ie都增加，发射极电压ue(usc)也就增加。
反之，Usr减小时Usc也减小。
这说明输出电
压与输入电压同相，正是因为不仅输出电压与输入电压大小相等，而且相位
也相同。
输出电压紧紧跟随输人电压而变化，我们把这种具有跟随特性的电
路称为射极限随器。
射极跟随器以很小的输人电流却可以得到很大的输出电流(ie=(1+β)ib)。
因此具有电流放大及功率放大作用。
需要区别的是普通的多级共射级放大电路，是不放大电流放大电压，这点跟射随是相反的。
在电视电路中，中放解
出TV的视频图像后用射极电路来输出，保证输出图像的变化随输入而改变，需主意的是一般幅度要达到1.2V左右，需通过调节RB和RE的比例调节输出交流波形的幅度。
射极跟随器实验报告
射极跟随器实验报告射极跟随器实验报告引言射极跟随器是一种常见的电子设备，广泛应用于放大器、滤波器和信号处理等电路中。
本实验旨在通过搭建射极跟随器电路并进行实际测试，探究其工作原理和性能特点。
一、实验目的1. 理解射极跟随器的基本原理；2. 掌握射极跟随器电路的搭建方法；3. 分析射极跟随器的频率响应和增益特性。
二、实验器材与方法1. 实验器材：电压源、电容、电阻、晶体管、示波器等；2. 实验方法：按照实验原理搭建射极跟随器电路，并通过示波器观察电路的输出波形。
三、实验步骤1. 按照电路图搭建射极跟随器电路，注意连接的正确性；2. 调节电压源的输出电压，使其适合晶体管的工作条件；3. 连接示波器，观察电路的输出波形；4. 调节输入信号的频率，观察电路的频率响应；5. 记录实验数据，如输入信号的幅值和频率，输出信号的幅值和频率等。
四、实验结果与分析通过实验观察和数据记录，我们得到了射极跟随器的实际工作情况。
根据实验结果，我们可以得出以下结论：1. 射极跟随器能够实现输入信号的放大，输出信号的幅值较输入信号大；2. 射极跟随器具有较高的输入阻抗和较低的输出阻抗，能够有效地驱动后级电路；3. 随着输入信号频率的增加，射极跟随器的增益逐渐下降，且相位差逐渐增大；4. 射极跟随器对输入信号的幅值有一定的限制，过大或过小的输入信号都会导致输出失真。
五、实验总结通过本次实验，我们深入了解了射极跟随器的原理和性能特点。
射极跟随器作为一种常见的电子设备，在电子电路中有着广泛的应用。
它具有放大输入信号、驱动后级电路、提高系统的稳定性等优点，但也存在一定的局限性。
在实际应用中，我们需要根据具体需求选择合适的射极跟随器电路，并注意输入信号的幅值和频率范围，以保证系统的正常工作。
六、参考文献[1] 电子技术基础教程. 北京：高等教育出版社，2010.[2] 张三, 李四. 射极跟随器的设计与应用. 电子科技导刊, 2018, 36(2): 45-50.结语通过本次实验，我们对射极跟随器有了更深入的了解。
射极跟随器实验报告
射极跟随器实验报告1. 引言射极跟随器是一种广泛应用于电子设备中的电路，其作用是使输出端的电压或电流跟随输入端的变化。
本实验旨在探究射极跟随器的基本原理、性能特点以及应用实例。
2. 实验目的- 理解射极跟随器的工作原理- 学习如何设计和搭建射极跟随器电路- 掌握射极跟随器的性能测试方法和结果分析3. 实验材料和仪器- NPN型晶体管（例如2N3904）- 电压源- 电阻、电容等常见元器件- 示波器- 万用表4. 实验步骤4.1 搭建射极跟随器电路根据给定的电路图，选择合适的元器件进行搭建。
确保电路连接正确，无误后进行下一步。
4.2 测试射极跟随器的静态工作点使用万用表测量晶体管的射极电流和集电极电压，并记录下来。
通过计算可以得到静态工作点，进一步分析电路性能。
4.3 测试射极跟随器的动态响应特性通过改变输入端的信号频率和幅度，观察电路输出（集电极）的响应。
使用示波器进行波形显示和观察，并记录实验结果。
4.4 对实验结果进行分析根据实验数据，分析射极跟随器的增益、频率响应特性等性能。
比较不同元器件参数对电路性能的影响。
5. 实验结果和讨论记录并整理实验数据结果，分析电路的性能特点。
讨论射极跟随器在电子设备中的应用及其优缺点。
6. 结论总结实验结果，针对射极跟随器的特点和应用进行归纳总结。
7. 实验注意事项- 实验过程中需要注意安全操作，避免触电风险。
- 确保电路连接正确，避免短路或开路等问题。
- 对于高频信号的测试，需要选择合适的示波器和电路布线，以避免信号失真和干扰。
8. 参考文献提供相关射极跟随器的原理资料、电路设计参考资料以及其他相关论文、教材等。
9. 结束语通过本实验，我们对射极跟随器的工作原理、性能特点和应用有了更加深入的了解。
射极跟随器作为一种常用的电路，具有重要的应用价值，值得进一步研究和探索。
射极跟随器 模拟电子技术实验实验报告
射极跟随器一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验原理射极跟随器的原理图如图3－1所示。
它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
图3－1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。
1、输入电阻Ri图3－1电路Ri ＝rbe＋(1＋β)RE如考虑偏置电阻RB 和负载RL的影响，则Ri ＝RB∥[rbe＋(1＋β)(RE∥RL)]由上式可知射极跟随器的输入电阻Ri 比共射极单管放大器的输入电阻Ri＝R B ∥rbe要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图3－2所示。
图3－2 射极跟随器实验电路R U U U I U R is ii i i -==即只要测得A 、B 两点的对地电位即可计算出R i 。
2、输出电阻R O 图3－1电路βr R ∥βr R be E be O ≈=如考虑信号源内阻R S ，则 β)R ∥(R r R ∥β)R ∥(R r R B S be E B S be O +≈+=由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据O LO LL U R R R U +=即可求出 R OL LOO 1)R U U (R -= 3、电压放大倍数图3－1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E V +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
但它的射极电流仍比基流大(1＋β)倍，所以它具有一定的电流和功率放大作用。
射极跟随器实验报告(打印版)
实验二 射极跟随器 实验报告一、实验目的1、 掌握射极跟随器的特性及测试方法2、 进一步学习放大器各项参数测试方法 二、实验原理射极跟随器的原理图如图5－1所示。
它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
射极跟随器的输出取自发射极，故称其为射极输出器。
1、输入电阻R i 图5－1电路R i ＝r be ＋(1＋β)R E如考虑偏置电阻R B 和负载R L 的影响，则R i ＝R B ∥[r be ＋(1＋β)(R E ∥R L )]由上式可知射极跟随器的输入电阻R i 比共射极单管放大器的输入电阻R i ＝R B ∥r be 要高得多，但由于偏置电阻R B 的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图5－2所示。
图5－1 射极跟随器 图5－2 射极跟随器实验电路即只要测得A 、B 两点的对地电位即可计算出R i 。
2、输出电阻R O图5－1电路如考虑信号源内阻R S ，则由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据即可求出 R O3、电压放大倍数图5－1电路上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
但它的射极电流仍比基流大(1＋β)倍， 所以它具有一定的电流和功率放大作用。
4、电压跟随范围电压跟随范围是指射极跟随器输出电压u O 跟随输入电压u i 作线性变化的区域。
当u i 超过一定范围时，u O 便不能跟随u i 作线性变化，即u O 波形产生了失真。
为了使输出电压u O 正、负半周对称，并充分利用电压跟随范围，静态工作点应选在交流负载线中点，测量时可直接用示波器读取u O 的峰峰值，即电压跟随范围；或用交流毫伏表读取u O 的有效值，则电压跟随范围U 0P －P ＝2U O三、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、频率计7、3DG12×1 (β＝50～100)或9013 电阻器、电容器若干。
射级跟随电路实验报告
射级跟随电路实验报告
实验目的：
1.通过实验了解射级跟随电路的基本原理和特点。
2.通过实验学会设计和制作射级跟随电路。
实验仪器：
1.示波器
2.函数信号发生器
3.电路板和元件
实验原理：
射级跟随电路是其中一种线性放大电路，主要用于实现电压跟随功能。
其基本构成是由输入级和输出级两个级构成，且两个级
之间相互耦合。
其优点是输入输出之间具有很高的隔离度，稳定性高，通用性强，常用于各种高灵敏度的信号放大和跟随。
实验过程：
1.根据实验原理所述，准备好所需的实验仪器和元件，将电路板连线按照图示电路进行连接。
2.使用函数信号发生器输入所需的信号波形，输出信号波形通过示波器实时观察和分析。
3.根据观察和分析结果，进行必要的电路调整和优化，以确保电路的稳定性和输出的精准性。
4.进行参数测试和记录，对实验过程中出现的问题进行及时分析和解决。
实验结果：
经过实验，我们成功地设计出了一款基于射级跟随电路原理的
电路板，并在不同频率下进行测试和记录。
测试结果表明，对于
不同级数和元件选型，射级跟随电路的跟随效果和输出精准性有
较大的区别。
同时，通过多次实验和调整，我们也意识到电路板
的布局和元件间的距离会对电路的稳定性和输出精准性产生影响。
结论：
通过射级跟随电路实验，我们更深刻地了解了射级跟随电路的
基本原理和特点，学会了设计和制作射级跟随电路，同时也掌握
了一定的电子电路实验技能和知识。
我们相信通过持续不断的实
践和学习，将能够更上一层楼，在电子电路与工程领域中取得更
大的突破与创新。
射极跟随器电路原理
射极跟随器电路原理射极跟随器是一种常见的电路，用于放大信号并保持信号的相位和幅度。
它由一个晶体管组成，其中射极连接到输入信号，基极连接到电压源，而集电极则输出放大后的信号。
射极跟随器电路具有许多应用，包括放大器、信号调节器和电压跟随器等。
射极跟随器电路的基本原理是利用晶体管的放大特性来实现信号的放大和跟随。
晶体管是一种三极管，由基极、射极和集电极组成。
在射极跟随器电路中，输入信号被连接到射极，而输出信号则从集电极获取。
当输入信号施加到射极时，晶体管开始工作。
基极-射极电流的变化导致集电极-射极电流的变化，进而引起集电极电压的变化。
由于集电极连接到输出负载电阻上，因此集电极电压的变化导致输出电压的变化。
这样，当输入信号变化时，输出信号也会跟随变化。
射极跟随器电路的特点之一是具有高输入电阻和低输出电阻。
高输入电阻使得射极跟随器电路可以接收来自外部电路的信号，而低输出电阻使得射极跟随器电路可以输出较大的电流，从而驱动负载。
射极跟随器电路的另一个重要特点是能够保持信号的相位和幅度。
由于射极跟随器电路的输出信号与输入信号相位相同，因此它可以被用作信号放大器。
此外，由于射极跟随器电路具有较低的失真和较宽的带宽，因此它可以在高频信号处理中得到广泛应用。
射极跟随器电路的设计需要考虑几个关键因素。
首先是选择合适的晶体管。
晶体管的参数包括最大集电极电流、最大集电极电压、最大功率耗散等，需要根据具体应用来确定。
其次是确定工作点。
工作点的选择需要平衡输入和输出电阻、电流增益和线性度等因素。
最后是确定负载电阻。
负载电阻的选择需要使得电路能够输出所需的电流，同时保证输出电压的稳定性和线性度。
射极跟随器电路的应用非常广泛。
在放大器中，射极跟随器电路可以将小信号放大为较大的信号，从而增强信号的强度。
在信号调节器中，射极跟随器电路可以根据输入信号的变化调节输出信号的幅度和相位，实现信号的调节和平滑。
在电压跟随器中，射极跟随器电路可以将输入电压精确地复制到输出，从而实现电压的精确跟随。
模电实验四 射极输出器
实验四射极输出器一、实验目的1、掌握射极输出器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验原理射极跟随器的原理图如图4－1所示。
它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。
图4－1 射极跟随器射极跟随器的输出取自发射极，故称其为射极输出器。
1、输入电阻Ri图4－1电路Ri ＝rbe＋(1＋β)RE如考虑偏置电阻RB 和负载RL的影响，则Ri ＝RB∥[rbe＋(1＋β)(RE∥RL)]由上式可知射极跟随器的输入电阻Ri 比共射极单管放大器的输入电阻Ri＝R B ∥rbe要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。
输入电阻的测试方法同单管放大器，实验线路如图4－2所示。
图4－2 射极跟随器实验电路R U U U I U R is ii i i -==即只要测得A 、B 两点的对地电位即可计算出R i 。
2、输出电阻R O 图4－1电路βr R ∥βr R be E be O ≈=如考虑信号源内阻R S ，则 β)R ∥(R r R ∥β)R ∥(R r R B S be E B S be O +≈+=由上式可知射极跟随器的输出电阻R 0比共射极单管放大器的输出电阻R O ≈R C 低得多。
三极管的β愈高，输出电阻愈小。
输出电阻R O 的测试方法亦同单管放大器，即先测出空载输出电压U O ，再测接入负载R L 后的输出电压U L ，根据O LO LL U R R R U +=即可求出 R OL LOO 1)R U U (R -= 3、电压放大倍数图4－1电路)R ∥β)(R (1r )R ∥β)(R (1A L E be L E V +++=≤ 1上式说明射极跟随器的电压放大倍数小于近于1，且为正值。
这是深度电压负反馈的结果。
但它的射极电流仍比基流大(1＋β)倍，所以它具有一定的电流和功率放大作用。
射级跟随电路实验报告
1. 掌握射级跟随电路的基本原理和特性。
2. 熟悉射级跟随电路的组成和电路参数的测量方法。
3. 通过实验验证射级跟随电路的输入阻抗、输出阻抗和电压放大倍数等特性。
二、实验原理射级跟随电路（也称为射极输出器）是一种常见的线性放大电路。
其基本原理是利用晶体管的放大作用，将输入信号放大并跟随输出。
射级跟随电路具有以下特点：1. 输入阻抗高，输出阻抗低，带负载能力强。
2. 电压放大倍数接近于1，但略低于1。
3. 输出电压能够在较大范围内跟随输入电压作线性变化。
4. 输入与输出信号同相。
射级跟随电路的原理图如下：```+Vcc|R1|Q1 (晶体管)|R2|GND```其中，R1为基极偏置电阻，R2为发射极电阻。
1. 晶体管（如2N3904）2. 电阻（R1、R2、R3等）3. 直流电源（12V）4. 示波器5. 数字万用表6. 螺丝刀7. 导线若干四、实验步骤1. 按照原理图连接电路，将R1、R2、R3等电阻接入电路。
2. 将晶体管Q1插入电路，确保其安装正确。
3. 连接直流电源，调节电源电压为12V。
4. 使用示波器观察输入信号和输出信号，记录波形。
5. 使用数字万用表测量输入电阻、输出电阻和电压放大倍数等参数。
6. 根据实验数据，分析射级跟随电路的特性。
五、实验结果与分析1. 输入电阻输入电阻Ri可以通过以下公式计算：```Ri = R2 / (1 + β)```其中，β为晶体管的电流放大系数。
通过实验测量，可以得到输入电阻Ri的值。
2. 输出电阻输出电阻Ro可以通过以下公式计算：```Ro = R2```通过实验测量，可以得到输出电阻Ro的值。
3. 电压放大倍数电压放大倍数A可以通过以下公式计算：```A = Vout / Vin```其中，Vout为输出电压，Vin为输入电压。
通过实验测量，可以得到电压放大倍数A的值。
4. 特性分析根据实验结果，可以分析射级跟随电路的特性：- 输入阻抗较高，带负载能力强。
射极跟随器实验报告
射极跟随器实验报告射极跟随器实验报告引言：射极跟随器是一种常用的电子电路，用于放大和跟随输入信号。
在本次实验中，我们将通过搭建射极跟随器电路并进行测试，来探索其工作原理和性能。
一、实验目的本次实验的主要目的是研究射极跟随器的基本原理，探究其放大和跟随输入信号的能力。
具体实验目标包括：1. 理解射极跟随器的工作原理；2. 掌握搭建射极跟随器电路的方法；3. 测试射极跟随器的放大倍数和频率响应；4. 分析射极跟随器的优缺点及应用领域。
二、实验原理射极跟随器是一种基本的放大电路，由一个晶体管和负载电阻组成。
其工作原理是通过将输入信号接到晶体管的基极，通过晶体管的放大作用将信号放大到负载电阻上。
射极跟随器的特点是输入和输出信号具有相同的波形，且输出信号的幅度比输入信号稍小。
三、实验步骤1. 准备实验所需材料和设备，包括晶体管、电阻、电容等；2. 按照电路图搭建射极跟随器电路，注意连接的正确性和稳定性；3. 进行电路的初步调试，确保电路正常工作；4. 测试射极跟随器的放大倍数，将不同幅度的输入信号接入电路，测量输出信号的幅度；5. 测试射极跟随器的频率响应，将不同频率的输入信号接入电路，测量输出信号的幅度；6. 记录实验数据，并进行数据分析。
四、实验结果与分析通过实验测量和数据分析，我们得到了射极跟随器的放大倍数和频率响应曲线。
根据实验数据，我们可以看出射极跟随器在一定范围内具有较好的线性放大能力，并且在一定频率范围内能够保持较为稳定的放大倍数。
五、实验总结射极跟随器是一种常用的电子电路，具有放大和跟随输入信号的能力。
通过本次实验，我们深入了解了射极跟随器的工作原理和性能特点。
实验结果表明，射极跟随器具有较好的放大线性和频率响应特性，适用于许多电子电路中的信号放大和处理任务。
六、实验改进与展望虽然本次实验取得了一定的成果，但仍存在一些改进的空间。
未来的实验中，可以尝试使用不同型号的晶体管和负载电阻，以探究射极跟随器的性能差异。
射极跟随器实验报告
一、实验目的1. 掌握射极跟随器的基本原理和电路结构。
2. 了解射极跟随器的输入阻抗、输出阻抗和电压放大倍数等主要特性。
3. 学习使用电子仪器对射极跟随器进行测试和分析。
4. 通过实验加深对模拟电子技术中放大器原理的理解。
二、实验原理射极跟随器（Emitter Follower）是一种常用的电压放大电路，其特点是输入阻抗高、输出阻抗低、电压放大倍数接近于1。
射极跟随器主要由晶体管、偏置电阻、负载电阻等组成。
其工作原理是：输入信号通过晶体管的基极输入，经过放大后，从发射极输出，从而实现电压放大的目的。
三、实验器材1. 晶体管（如2N3904）2. 偏置电阻（如R1、R2）3. 负载电阻（如RL）4. 信号源5. 示波器6. 数字万用表7. 基准电源8. 连接线四、实验步骤1. 按照实验电路图连接电路，确保连接正确无误。
2. 将信号源输出设置为正弦波，频率为1kHz，幅度为1V。
3. 使用示波器观察输入信号和输出信号的波形，并调整偏置电阻R1和R2，使输出信号不失真。
4. 使用数字万用表测量晶体管各电极的电压，并记录数据。
5. 改变负载电阻RL的值，观察输出信号的变化，并记录数据。
6. 使用示波器观察输出信号的相位，并与输入信号进行比较。
五、实验结果与分析1. 输入阻抗测量：通过测量输入信号和基极电压，可以计算出射极跟随器的输入阻抗。
实验结果表明，射极跟随器的输入阻抗较高，有利于信号源与放大电路之间的匹配。
2. 输出阻抗测量：通过测量空载输出电压和接入负载后的输出电压，可以计算出射极跟随器的输出阻抗。
实验结果表明，射极跟随器的输出阻抗较低，有利于驱动负载。
3. 电压放大倍数测量：通过测量输入信号和输出信号的幅度，可以计算出射极跟随器的电压放大倍数。
实验结果表明，射极跟随器的电压放大倍数接近于1，说明其具有电压跟随特性。
4. 相位测量：通过观察输入信号和输出信号的相位，可以判断射极跟随器的相移情况。
实验结果表明，射极跟随器的输入信号和输出信号同相，说明其具有较好的相移特性。
实验四 射极跟随电路
实验四射极跟随电路一、实验目的1.掌握射极跟随电路的特性及测量方法。
2.进一步学习放大电路各项参数测量方法。
二、实验仪器1.示波器。
2.信号发生器。
3.数字万用表。
三、预习要求1.参照教材有关章节内容，熟悉射极跟随电路原理及特点。
2.根据图 4.1元器件参数，估算静态工作点。
画交直流负载线。
图4.1 射极跟随电路电路图四、实验内容与步骤1.按图4.1电路接线。
2.直流工作点的调整。
将电源+12V接上，在B点加f=1KHz正弦波信号，输出端用示波器监视，反复调整Rp及信号源输出幅度，使输出幅度在示波器屏幕上得到一个最大不失真波形，然后断开输入信号，用万用表测量晶体管各级对地的电位，即为该放大器静态工作点，将所测数据填入表4.1.表4.1Ve(V) V b(V) Vc(V) Ie=VeRe7.358 8.13 123.87×1033.测量电压放大倍数Av 接入负载R L =1K 。
在B 点加入f=1KHz 正弦波信号，调输入信号幅度（此时偏置电位器Rp 不能再旋动），用示波器观察，在输出最大不失真情况下测V i 和和V L 值，将所测数据填入表4.2中。
表4.2V i (V) V L (V) iLV V Av = 5.1 5 0.984.测量输出电阻R 。
在B 点加入f=1KHz 正弦波信号，V i =100mV 左右，加负载R L （2K2）时，用示波器观察输出波形，测空载时输出电压V o （R L =∞），加负载时输出电压V L R L （2K2）的值。
则Ro=（LoV V －1）R L 将所测数据填入表4.3中。
表4.3V o(mV) V L (mV)Ro=（LoV V －1）R L 510 100 2005.测量放大电路输入电阻Ri （采用换算法）在输入端串入5K1电阻，A 点加入1KHz 的正弦波信号，用示波器观察输出波形，用毫伏表分别测A 、B 点对地的电位Vs 、Vi 。
则Ri=i s iV V V -*R=1-isV V R将测量数据填入表4.4.表4.4V s （v ）Vi （v ）Ri=1-isV V R6.测射极跟随电路的跟随特性并测量输出电压峰峰值V op-p 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暨南大学本科实验报告专用纸
课程名称模拟电子技术实验成绩评定
实验项目名称射极跟随电路指导教师窦庆萍
实验项目编号实验项目类型综合型
实验地点实验楼B406 学院电气信息学院专业物联网工程学生姓名学号实验时间2014年12 月9 日
一、实验目的
1.掌握射极跟随电路的特性及测量方法。
2.进一步学习放大电路各项参数测量方法。
二、实验仪器
1.示波器
2.信号发生器
3.数字万用表
三、预习要求
1.参照教材有关章节内容,熟悉射极跟随电路原理及特点,
2.根据图4.1元器件参数,估算静态工作点。
画交直流负载线。
图4.1射极跟随电路
四、实验内容与步骤
1.按图4.1电路接线。
2.直流工作点的调整。
将电源+12V 接上,在B 点加f=IKHz 正弦波信号,输出端用示波器监视,反复调整RP 及信号源输出幅度,使输出幅度在示波器屏幕上得到一个最大不失真波形,然后断开输入信号,用万用表测量晶体管各级对地的电位,即为该放大器静态工作点,将所测数据填入表4、1。
3.测量电压放大倍数Av
接入负载RL=1K 。
在B 点加入f=1KHz 正弦波信号,调输入信号幅度(此时偏置电位器RP 不能再旋动),用示波器观察,在输出最大不失真情况下测Vi 与VL 值,将所测数据填入表4.2中。
表4.2
4.测量输出电阻R 。
在B 点加入f=1KHz 正弦波信号,Vi=lOOmv 左右,接上负载RL=2K2时,用示波器观察输出波形,测空载时输出电压Vo(RL=∞ ),加负载时输出电压VL(R=2K2)的值。
则:L L O O R V V R ⎪⎪⎭
⎫
⎝⎛-=1
将所测数据填入表4.3中。
5.测量放大电路输入电阻Ri(采用换算法)
在输入端串入5K1电阻,A 点加入f=1KHz 的正弦波信号,用示波器观察输出波形,用毫伏表分别测A 、B 点对地电位Vs 、Vi 。
则:1-=⋅-=
i
s i
s i i V V R
R V V V R 将测量数据填入表4.4。
6.测射极跟随电路的跟随特性并测量输出电压峰峰值Vop-p。
接入负载RL=2K2,在B点加入f=1KHz的正弦波信号,逐点增大输入信号幅度Vi,用示波器监视输出端,在波形不失真时,测对应的VL值,计算出Av,并用示波器测量输出电压的峰峰值Vop-p,与电压表(读)测的对应输出电压有效值比较。
将所测数据填入表4.5。
表4、5
五、实验结果分析
1、由测量得出的电压放大倍数可知,射级跟随器的电压放大倍数略小于1,而且与1非常接近,且为正值,电压跟随性能较好。
这就是深度电压负反馈的结果。
但它的射极电流仍比基流大(1＋β)倍,所以它具有一定的电流与功率放大作用。
2、有测量输出电阻的实验可以发现,输出电阻很小,而且空载与有负载时的输出电压大小近似相等,验证了输出电阻越小,运放带负载能力越强的结论,说明射级电路的带负载能力强。
3、测量射级跟随电路的跟随特性时,Av非常稳定,且接近1,再次说明射级跟随电路的带负载能力强,电路稳定,跟随性能好。
4、误差分析:放大倍数小于理论值1。
各个电阻都有误差,造成静态工作点、输入输出电阻等与预期有偏差。
电源存在波动,并不就是绝对稳定。
VL关于Vi的曲线
由曲线可以瞧出电压跟随器的电压放大倍数近似为定值,十分稳定,且接近于1。
六、实验结论
1、射级跟随电路的放大倍数小于且接近1。
2、射级跟随电路输出电阻小,带负载能力强,可用于末级降低输出电阻,提高带负载能力。
用于两级之间,可以起到电路的匹配作用。
3、输入电阻大,可用于电路首级能提高输入电阻。
