一般熔断器类型的选择

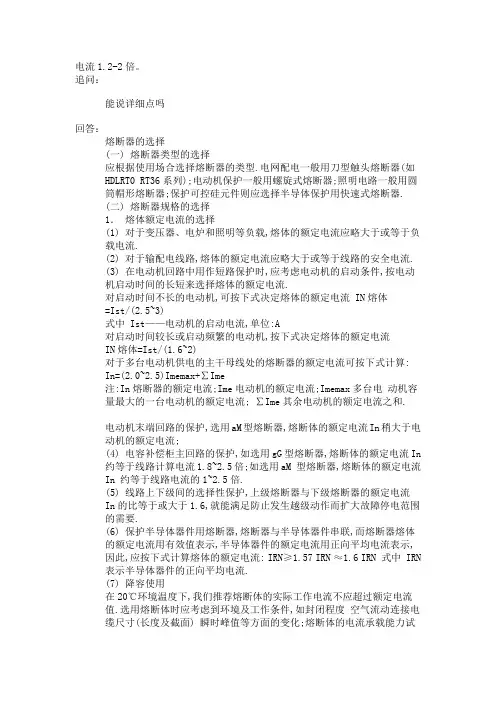

熔断器的选择规范
电流1.2-2倍。
追问：能说详细点吗回答：熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流 IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。

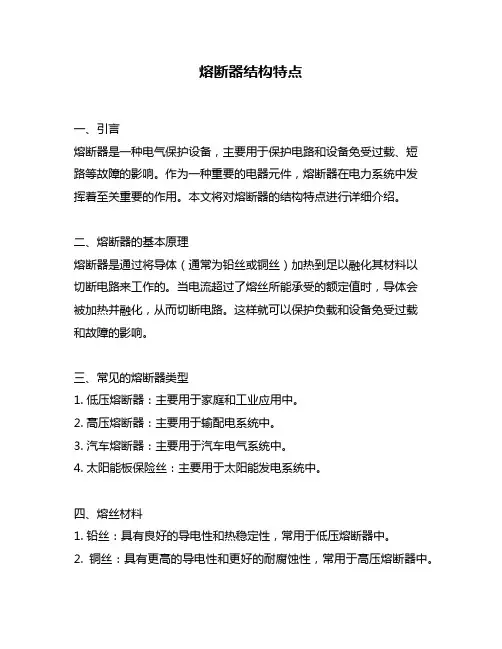

熔断器结构特点
熔断器结构特点一、引言熔断器是一种电气保护设备，主要用于保护电路和设备免受过载、短路等故障的影响。
作为一种重要的电器元件，熔断器在电力系统中发挥着至关重要的作用。
本文将对熔断器的结构特点进行详细介绍。
二、熔断器的基本原理熔断器是通过将导体（通常为铅丝或铜丝）加热到足以融化其材料以切断电路来工作的。
当电流超过了熔丝所能承受的额定值时，导体会被加热并融化，从而切断电路。
这样就可以保护负载和设备免受过载和故障的影响。
三、常见的熔断器类型1. 低压熔断器：主要用于家庭和工业应用中。
2. 高压熔断器：主要用于输配电系统中。
3. 汽车熔断器：主要用于汽车电气系统中。
4. 太阳能板保险丝：主要用于太阳能发电系统中。
四、熔丝材料1. 铅丝：具有良好的导电性和热稳定性，常用于低压熔断器中。
2. 铜丝：具有更高的导电性和更好的耐腐蚀性，常用于高压熔断器中。
3. 银丝：具有更高的导电性和更好的热稳定性，常用于汽车熔断器和太阳能板保险丝中。
五、熔断器结构特点1. 熔丝：是熔断器最重要的部分，其材料、直径和长度都是根据额定电流来确定的。
2. 端子：连接电路的部分，通常由金属制成。
3. 外壳：保护内部元件免受机械损坏或污染。
4. 弹片：当熔丝融化时，弹片会受到加热并弯曲以打开触点，从而切断电路。
六、不同类型熔断器的结构特点1. 低压熔断器：一般采用玻璃管或陶瓷管作为外壳，并在管内装上铅丝。
这种结构简单、成本较低、可靠性较高。
2. 高压熔断器：一般采用瓷制外壳，内部装有铜丝。
这种结构能够承受更高的电压和电流，但成本较高。
3. 汽车熔断器：一般采用塑料外壳，内部装有银丝。
这种结构紧凑、轻便，适合于汽车电气系统中使用。
4. 太阳能板保险丝：一般采用玻璃管或陶瓷管作为外壳，并在管内装上银丝。
这种结构具有较高的抗腐蚀性和耐高温性。
七、总结熔断器是一种重要的电器元件，主要用于保护电路和设备免受过载、短路等故障的影响。
不同类型的熔断器在结构上存在差异，但其基本原理都是通过将导体加热到足以融化其材料以切断电路来工作的。

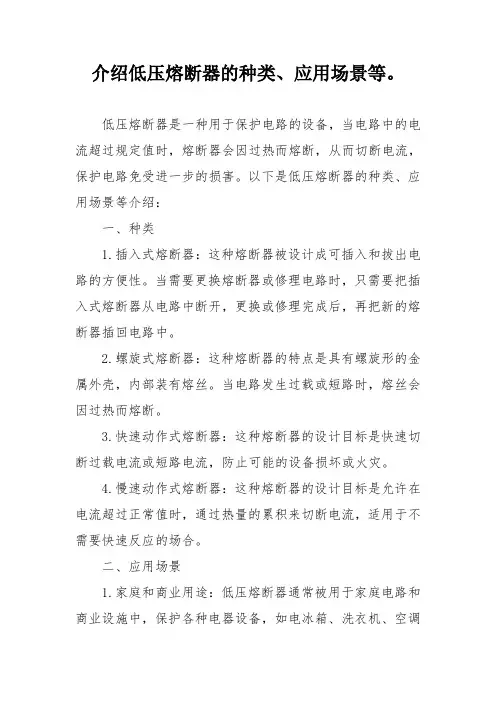

介绍低压熔断器的种类、应用场景等。
介绍低压熔断器的种类、应用场景等。
低压熔断器是一种用于保护电路的设备，当电路中的电流超过规定值时，熔断器会因过热而熔断，从而切断电流，保护电路免受进一步的损害。
以下是低压熔断器的种类、应用场景等介绍：一、种类1.插入式熔断器：这种熔断器被设计成可插入和拔出电路的方便性。
当需要更换熔断器或修理电路时，只需要把插入式熔断器从电路中断开，更换或修理完成后，再把新的熔断器插回电路中。
2.螺旋式熔断器：这种熔断器的特点是具有螺旋形的金属外壳，内部装有熔丝。
当电路发生过载或短路时，熔丝会因过热而熔断。
3.快速动作式熔断器：这种熔断器的设计目标是快速切断过载电流或短路电流，防止可能的设备损坏或火灾。
4.慢速动作式熔断器：这种熔断器的设计目标是允许在电流超过正常值时，通过热量的累积来切断电流，适用于不需要快速反应的场合。
二、应用场景1.家庭和商业用途：低压熔断器通常被用于家庭电路和商业设施中，保护各种电器设备，如电冰箱、洗衣机、空调等。
2.工业用途：在工业环境中，低压熔断器被用于保护各种电动机、发电机、变压器等电气设备。
3.控制系统：在控制系统，如PLC、DCS等中，低压熔断器被用于保护电路板和连接线缆免受过载和短路的影响。
4.汽车和运输设备：在汽车和各种运输设备中，如飞机、火车、汽车等，低压熔断器被用于保护电路系统，防止过载和短路对车辆运行的影响。
5.电子设备：在计算机、打印机、复印机等电子设备中，低压熔断器被用于保护电路板和电子元件免受过载和短路的影响。
需要注意的是，选择适合应用场景的低压熔断器需要考虑其额定电压、额定电流、类型、安装方式等因素。
同时，在安装和使用低压熔断器时，需要严格遵守相关规定和操作要求，以确保其正常工作和有效性。
(熔断器教案)
（1）熔断器类型的选择
根据使用环境和负载性质选择适当类型的熔断器。例如，用于容量较小的照明线路，可选用RC1A系列插入式熔断器；在开关柜或配电屏中可选用RM10系列无填料封闭管式熔断器；在机床控制线路中，多选用RL1系列螺旋式熔断器；用于半导体功率元件及晶闸管保护时，则应选用RLS或RS系列快速熔断器等。
1）型号及含义RC1A—□
2）结构属于半封闭插入式，它由瓷座、瓷盖、动触头、静触头及熔丝五部分组成。
3）用途一般在交流50HZ、额定电压380V及以下、额定电流200A及以下的低压线路末端或分支电路中，作为电气设备的短路保护及一定程度的过载保护。
（2）RL1系列螺旋式熔断器
1)型号及含义RL1—□/□
（4）熔断器的分断能力应大于电路中可能出现的最大短路电流。
4、熔断器的安装与使用
（1）熔断器应完好无损，安装时应保证熔体和夹头和夹座接触良好，并且有额定电压、额定电流值标志。
（2）插入式熔断器应垂直安装，螺旋式熔断器的电源线应接在瓷底座的下接线座上，负载线应接在螺纹壳的上接线座上。这样在更换熔断管时，旋出螺帽后螺纹壳上不带电，保证了操作者的安全。
时间—电流特性在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系函数曲线。
可见，熔断器对过载反应是很不灵敏的，当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。因此，处在照明电路中外，熔断器一般不宜用作过载保护，主要用作短路保护。
2、常用的低压熔断器
（1）RC1A系列插入式熔断器
熔断器的参数
熔断器的类型
熔断器的选用
熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。使用时串联在被保护的电路中。
1、熔断器的结构与主要技术指标
熔断器的选择
熔断器的选择1.熔断器的安秒特性熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短。
而电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断。
每一熔体都有一最小熔化电流。
相应于不同的温度，最小熔化电流也不同。
虽然该电流受外界环境的影响，但在实际应用中可以不加考虑。
一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于1.25，也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。
从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用。
如确需在过载保护中使用，必须降低其使用的额定电流，如8A的熔体用于10A的电路中，作短路保护兼作过载保护用，但此时的过载保护特性并不理想。
实际保险的标称值为额定电流，在电流达到额定值的2倍式，30-40秒保险丝就会熔断。
2.熔断器的选择主要依据负载的保护特性和短路电流的大小选择熔断器的类型。
对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。
通常选用铅锡合金熔体的RQA系列熔断器。
对于较大容量的电动机和照明干线，则应着重考虑短路保护和分断能力。
通常选用具有较高分断能力的RM10和RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器。
选择方法选择熔丝的方法是对于照明等冲击电流很小的负载，熔体的额定电流IRD等于或稍大于电路的实际工作电流I。
IRD≥I或IRD＝(1.1～1.5)I对于启动电流较大的负载，如电动机，熔体的额定电流IRD等于或稍大于电路的实际工作电流I的1.5～2.5倍。
IRD≥(1.5～2.5)I如果电动机频繁起动，式中系数可适当加大至3～3.5，具体应根据实际情况而定。
选择多台电动机的供电干线总保险可以按下式计算；IRD＝(1.5～2.5)IMQ＋ΣIe(n-1))式中；IMQ-是设备中最大的一台电动机的额定电流；Ie(n-1)-是设备中除了最大的一台电动机以外的其它所有电动机的额定电流的总和。
风力发电机熔断器的使用与维修方法
风力发电机熔断器的使用与维修方法1、熔断器类型的选择主要根据负载的情况和电路短路电流的大小来选择，对于容量较小的控制线路或电动机的保护，可选用RC系列半封闭式熔断器或RM系列无填料封闭式熔断器；对于短路电流相当大的电路，应选用RL或RT系列有填料封闭式熔断器；对于晶闸管及硅元件的保护，应选用RS型快速熔断器。
2、熔体额定电流的确定由于各种电气设备都具有一定的过载能力，当过载能力较轻时，可允许较长时间运行，而超过某一过载倍数时，就要求熔体在一定时间内熔断。
还有一些设备起动电流很大，如三相异步电动机起动电流是额定电流的4～7倍，因此选择熔体时必须考虑设备的特性。
熔断器熔体在短路电流作用下应能可靠熔断，起到应有的保护作用，如果熔体选择偏大，负载长期过负载，熔体则不能及时熔断；如果熔体选择偏小，在正常负载电流作用下就会熔断。
为保证设备正常运行，必须根据设备的性质合理地选择熔体。
（1）照明电路电灯支路熔体额定电流≥支路上所有电灯的工作电流之和。
（2）电动机单台直接起动电动机的熔体额定电流＝（1.5～2.5）×电动机额定电流；多台直接起动电动机的总熔体额定电流＝（1.5～2.5）×功率最大的电动机额定电流＋其余电动机额定电流之和；绕线式电动机和直流电动机的熔体额定电流＝（1.2～1.5）×电动机额定电流。
（3）配电变压器低压侧。
熔体额定电流＝（1～1.2）×变压器低压侧额定电流。
（4）电热设备。
熔体额定电流≥电热设备额定电流。
（5）补偿电容器。
单台时，熔体额定电流＝（1.5～2.5）×电容器额定电流；电容器组时，熔体额定电流＝（1.3～1.8）×电容器组额定电流。
（6）快速熔断器与整流元件串联。
熔体额定电流≥1.75×整流元件额定电流。
3、选用熔断器注意事项（1）熔断器的保护特性应与被保护对象的过载特性有良好的配合。
（2）按线路电压等级选用相应电压等级的熔断器，通常熔断器额定电压不应低于线路额定电压。
电工岗位技术比武题库(变配电知识论述题)
电工岗位技术比武题库（变配电知识论述题）论述题1.试述如何正确选用熔断器。
答:①类型的选择:对小容量的应选RC1A半封闭式或RM10无填料封闭式，对短路电流较大或易燃的地方应选RL1或RT0系列有填料封闭式，对硅元件应选用RS型快速熔断器；②熔体的选择:负荷电流平稳的熔体额定电流应等于或略大于负载电流；③对电机负载应选的额定电流为负载电流的1.5～2.5倍；④熔断器的额定电流应等于或大于熔体的额定电流；⑤熔断器的分断能力应大于电路可能出现的最大短路电流；⑥上、下级熔断器的配合，上一级熔断时间应为下一级的3倍以上。
若上、下级为同一型号，电流等级相差两级为宜。
评分标准:答对①②各占30%；答对③～⑥各占10%。
2.如何进行低压间接带电作业?答:①作业时，作业回路内的电气回路的漏电保护器投入运行；②工作时设专人监护，工作人员应戴绝缘手套或干燥的线手套，穿绝缘鞋和干燥的衣服，使用有绝缘手柄的工具，站在绝缘物上。
③应在良好天气下进行，④在低压配电装置上应采取防止相间短路和单相接地短路的隔离措施。
⑤断开配电箱的电压表或电度表电压回路时应采取防止短路或接地的措施。
⑥更换户外熔丝时，应在线路停电后进行。
评分标准:答对①②各占30%；答对③～⑥各占10%。
3.试述接地体的安装与施工要求。
答:①接地体分为自然接地体和人工接地体。
应尽可能采用自然接地体，如地下水道、建筑物的金属构架，地下建筑物的钢筋基础等。
②接地体材料:角钢不少于50 mm×50 mm×5 mm，长2.5m；钢管Ф≥50 mm；壁厚不小于3.5mm；长2.5 m，表面镀锌，垂直打入地下，顶端埋入地下不少于0.6 m；③水平接地体扁钢厚度不少于4 mm，截面积不少于48 mm2；④接地体之间的连接采用搭接接头焊接，搭接长度为宽度的2倍，焊点至少3个棱边；圆钢搭接长度不少于圆钢直径的6倍，接头应用油漆或沥青防腐。
⑤接地体数量由接地阻值决定，但不能少于2根。
rn1-10熔断器参数
rn1-10熔断器参数
以下是常用的熔断器参数：
1. 额定电流：熔断器能够持续工作的最大电流。
单位为安培（A）。
2. 熔断电流：当电路中的电流超过熔断器的额定电流时，熔断器会熔断并切断电路。
熔断电流也被称为额定短路容量，单位为安培（A）。
3. 断开能力：熔断器能够安全切断过载电流或短路电流的能力。
通常以断开电流的倍数来表示，例如10倍额定电流。
4. 工作温度：熔断器能够正常工作的温度范围。
温度过高可能会影响熔断器的性能。
5. 故障指示：有些熔断器设计了故障指示功能，可以在熔断器过载或熔断时显示故障状态。
6. 安装类型：熔断器可以有不同的安装方式，例如插拔式或固定式。
7. 耐电压能力：熔断器能够承受的最高电压。
这是熔断器选择时需要考虑的重要参数。
8. 触发方式：熔断器可以通过过载或短路触发熔断。
触发方式也会影响熔断器的选择。
9. 尺寸和重量：熔断器的尺寸和重量对于安装和维修来说也是重要的考虑因素。
10. 认证标准：熔断器通常需要符合特定的认证标准，例如国
际电工委员会（IEC）标准或美国标准。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路的电器元件，它在电路中起到过载保护的作用。
当电路中的电流超过熔断器的额定电流时，熔断器会迅速断开电路，防止电路中的设备受到过载电流的损害。
本文将详细介绍熔断器的工作原理及常见的几种熔断器类型。
1. 工作原理：熔断器的工作原理基于热效应和电磁效应。
当电路中的电流超过熔断器的额定电流时，熔断器内部的热元件会受到加热，导致熔断器内部的熔丝或熔带熔化。
一旦熔断器内部的熔丝或熔带熔化，电路就会断开，防止过载电流通过。
在某些熔断器中，还会利用电磁效应来实现断开电路的功能。
2. 熔断器的种类：2.1 热熔断器：热熔断器是一种常见的熔断器类型，它的工作原理是利用热效应。
热熔断器内部有一个熔丝或熔带，当电流超过额定电流时，熔丝或熔带会受到加热，最终熔化断开电路。
热熔断器适用于低电流和低电压的电路保护。
2.2 磁熔断器：磁熔断器是一种利用电磁效应工作的熔断器。
它内部有一个电磁铁，当电路中的电流超过额定电流时，电磁铁会产生磁场，引起机械触发器的动作，使触发器断开电路。
磁熔断器适用于高电流和高电压的电路保护。
2.3 电子熔断器：电子熔断器是一种利用电子元件工作的熔断器。
它内部有一个电子元件，当电路中的电流超过额定电流时，电子元件会迅速断开电路。
电子熔断器具有快速断开电路的特点，适用于需要高速保护的电路。
2.4 液体熔断器：液体熔断器是一种利用液体介质工作的熔断器。
它内部有一个装满液体的容器，当电路中的电流超过额定电流时，液体会受到加热膨胀，最终引起机械触发器的动作，使触发器断开电路。
液体熔断器适用于高电流和高电压的电路保护。
2.5 气体熔断器：气体熔断器是一种利用气体介质工作的熔断器。
它内部有一个充满气体的容器，当电路中的电流超过额定电流时，气体会受到加热膨胀，最终引起机械触发器的动作，使触发器断开电路。
气体熔断器适用于高电流和高电压的电路保护。
总结：熔断器是一种用于保护电路的电器元件，它通过热效应和电磁效应等原理来实现过载保护的功能。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路安全的电器元件，它能够在电路中检测到过载或者短路时自动切断电流，以防止电路损坏或者发生火灾。
本文将详细介绍熔断器的工作原理以及常见的几种熔断器类型。
一、熔断器的工作原理熔断器的工作原理基于热效应和电磁效应。
当电路中的电流超过熔断器额定电流时，熔断器内部的导体味受热融化，从而切断电路。
下面将详细介绍两种常见的熔断器工作原理：1. 热熔断器热熔断器是一种基于热效应工作的熔断器。
它由一个导体和一个熔化点较低的熔丝组成。
当电流超过熔断器额定电流时，导体味受热融化，使熔丝断开，从而切断电路。
热熔断器的熔丝可以根据电流负载的不同而选择不同的材料和尺寸，以满足不同的电路需求。
2. 电磁熔断器电磁熔断器是一种基于电磁效应工作的熔断器。
它由一个线圈和一个铁芯组成。
当电路中的电流超过熔断器额定电流时，线圈会产生强磁场，使铁芯产生磁化，从而吸引触点，切断电路。
电磁熔断器具有快速切断电路的特点，适合于需要迅速切断电流的场合。
二、熔断器的种类根据不同的应用需求，熔断器可以分为多种类型。
下面将介绍几种常见的熔断器类型：1. 玻璃熔断器玻璃熔断器是一种常见的低压熔断器，通常用于家庭电路保护。
它的外壳由玻璃制成，内部有一个熔丝。
当电流超过熔断器额定电流时，熔丝会融化断开，切断电路。
玻璃熔断器的优点是价格便宜，易于更换，但其断开时间相对较长。
2. 热熔断器热熔断器是一种常见的高压熔断器，通常用于工业电路保护。
它的外壳由陶瓷制成，内部有一个熔丝。
热熔断器的工作原理是基于热效应，当电流超过熔断器额定电流时，熔丝会受热融化，切断电路。
热熔断器具有快速切断电路的特点，适合于需要高速保护的场合。
3. 电磁熔断器电磁熔断器是一种常见的大电流熔断器，通常用于工业和电力系统中。
它的工作原理是基于电磁效应，当电流超过熔断器额定电流时，线圈产生强磁场，吸引触点，切断电路。
电磁熔断器具有快速切断电路的特点，适合于需要大电流保护的场合。
汽车用熔断器选用方法
汽车用熔断器选用方法汽车熔断器是汽车电路保护装置中的重要组成部分，能够确保行车安全，避免车辆电路因电流过大或者电路短路等故障而损坏或引起火灾。
过去的汽车熔断器选用方法很简单，通常只是根据负载电流的大小选择对应电流容量的熔断器，但随着汽车电子元器件不断增加，汽车电路也日趋复杂，因此选择合适的汽车熔断器也显得越来越重要。
首先，正确选择汽车熔断器的电流容量是非常重要的。
熔断器的额定电流容量应该等于或略大于负载电流的最大值。
如果车辆电路中使用的熔断器容量过大，则在短路时，熔断器的中断能力将会受到影响。
反之，如果熔断器的容量过小，则会在负载电流较小的情况下触发熔断器，导致熔断器频繁跳闸，影响汽车电路的正常运行。
因此，正确选择熔断器的电流容量是确保车辆电路正常运行的基础。
其次，要根据不同的负荷类型选用不同种类的汽车熔断器。
汽车熔断器通常是根据工作原理、熔丝材料、大小等因素来分类的。
对于同一电路，熔丝材料不同的熔断器的反应时间也会有所不同，一般来说，熔断器的反应时间越短，其保护作用就越好。
因此，在选择熔断器时，需要根据实际负载类型和工作环境来选用合适的种类熔断器，以确保车辆电路的安全和稳定。
另外，还需要根据汽车电路的复杂程度和可靠性要求，选用不同级别的熔断器。
在汽车电路中，我们常常需要对电路进行分级，例如紧急设备和常规设备应该使用不同级别的熔断器，以保证在紧急情况下的可靠性和稳定性。
最后，需要注意熔断器的安装位置和保护范围。
熔断器的安装位置应该尽量靠近负载，这样可以保证在发生短路时，能够尽早切断电路，防止电路产生过大电流而导致损坏或者起火。
同时，要保证熔断器的保护范围覆盖到整个汽车电路，尤其是一些重要和易受损部位，如电池、发动机回路、点火系统等部位。
汽车熔断器的选择和安装应该遵循科学、合理、保险的原则，确保车辆电路的正常运行和行车安全。
在购买和安装熔断器时，需选择正规厂家的产品，并严格遵循产品使用手册的要求和相关安装规范，以确保熔断器的性能和安全。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路的重要电气设备，它能在电路中检测到过载电流或者短路时迅速切断电流，以防止电路过载、电器损坏甚至火灾的发生。
本文将详细介绍熔断器的工作原理和常见的种类。
一、工作原理熔断器的工作原理基于热效应和电磁效应。
当电路中的电流超过熔断器额定电流时，熔断器内的熔丝会受到加热，熔丝温度升高到一定程度后会熔断，导致电流中断。
具体的工作原理如下：1. 热效应：当电路中通过的电流超过熔断器的额定电流时，熔丝的电阻会产生热量。
熔丝的材料通常是低熔点的金属，如铅、锡等。
熔丝受到的电阻热量会使其温度升高，当温度超过熔丝的熔点时，熔丝会迅速熔断，切断电流。
2. 电磁效应：熔断器中的电磁触发器是一种电磁装置，通过电流感应产生的磁场力作用，使熔断器迅速切断电流。
当电路中的电流超过熔断器的额定电流时，电磁触发器会感应到电流的变化，并产生磁场力，迅速将触发器中的触发机构拉动，使熔断器切断电流。
二、种类熔断器根据其额定电流、断开能力和应用场景的不同，可以分为多种不同的类型。
下面介绍一些常见的熔断器种类：1. 低压熔断器：低压熔断器主要用于低压电路中，通常额定电压不超过1000V。
根据其断开能力的不同，低压熔断器又可分为小型断路器和大型断路器。
小型断路器适合于小型电器设备和家庭用电，而大型断路器适合于工业电气设备和电力系统。
2. 高压熔断器：高压熔断器主要用于高压电力系统中，通常额定电压超过1000V。
高压熔断器的断开能力较大，能够承受较高的电压和电流。
根据其结构形式，高压熔断器可分为空气熔断器、油浸熔断器和SF6气体熔断器等。
3. 直流熔断器：直流熔断器主要用于直流电路中，与交流熔断器相比，直流熔断器需要考虑电弧的特性和熄弧能力。
直流熔断器通常具有较高的断开能力和熄弧性能。
4. 快速熔断器：快速熔断器主要用于对电路中的瞬时过电流进行保护。
快速熔断器的特点是在瞬时过电流发生时能迅速切断电流，以保护电器设备不受损坏。
电气备品备件及材料的选择
4、接 触 器 的 选 择
接触器是用来频繁接通和断开电路的自动切换电器，它具 有手动切换电器所不能实现的遥控功能，同时还具有欠电 压、失电压保护的功能，但却不具备短路保护和过载保护 功能。接触器的主要控制对象是电动机。
接触器的种类: 按工作原理可分为电磁式、气动式和液压式。这里主要讲
的是电磁式接触器。 按控制主回路的电源种类可分为交流接触器和直流接触器
3、熔断器的选择
二、熔断器的分类 1．常用的熔断器：
1）瓷插式：主要作为低压分支电路或小容量电路的短路保护。例如照明电 路。 2）螺旋式：多用于机床配线中作短路保护。熔管一端有熔断指示器， 熔断 时能自动弹出，从瓷帽的玻璃窗可以观察到， 3）封闭管式：RM7、RM10等系列为无填料式，在低压电力网络、成套配电 设备中作短路保护和连续过载保护；RT0系列为有填料式，管内装有石英砂 ，灭弧能力强、断流能力大，用于较大短路电流的电力输配电系统中；RS0 快速熔断器，主要作为硅整流管及其成套设备的过载及短路保护。
2、主要技术参数 额定电压 指断路器在电路中长期工作时的
允许电压，通常，等于或大于电路的额定电压。 额定电流 指断路器在电路中长期工作时的
允许持续电流。 通断能力 断路器在规定的电压、频率以及
规定的线路参数(交流电路为功率因数，直流电路 为时间常数)下，所能接通和分断的短路电流值。
分断时间 指切断故障电流所需的时间，包 括固有断开时间和燃孤时间。
3、熔断器的选择
（3）熔体额定电流的选择 选择的原则：既能有效实现短路保护，又能维持
设备正常工作 1、无起动过程的平稳负载（照明、电炉等阻性负
载）
式 中
•3、熔断器的选择
2、单台长期工作的电动机
3、多台电动机
熔断器选用三大方法
熔断器选用三大方法熔断器是一种结构简单、使用方便、价格低廉的保护电器，广泛应用于低压配电系统和控制电路中，主要作为短路保护元件，也常作为单台电气设备的过载保护元件。
1. 熔断器选用的一般原则（1）根据使用条件确定熔断器的类型。
（2）选择熔断器的规格时，应首先选定熔体的规格，然后根据熔体去选择熔断器的规格。
（3）熔断器的保护特性应与被保护对象的过载特性有良好的配合。
（4）在配电系统中，各级熔断器应相互匹配，一般上一级熔体的额定电流要比下一级熔体的额定电流大2~3倍。
（5）对于保护电动机的熔断器，应注意电动机启动电流的影响，熔断器一般只作为电动机的短路保护，过载保护应采用热继电器。
（6）熔断器的额定电流应不小于熔体的额定电流；额定分断能力应大于电路中可能出现的最大短路电流。
2. 一般用途熔断器的选用方法（1）熔断器类型的选择。
熔断器主要根据负载的情况和电路短路电流的大小来选择类型。
例如，对于容量较小的照明线路或电动机的保护，宜采用RCIA系列插入式熔断器或RM10系列无填料密闭管式熔断器；对于短路电流较大的电路或有易燃气体的场合，宜采用具有高分断能力RL系列螺旋式熔断器或RT（包括NT）系列有填料封闭管式熔断器；对于保护硅整流器件及晶闸管的场合，应采用快速熔断器。
熔断器的形式也要考虑使用环境，例如，管式熔断器常用语大型是被及容量较大的变电场合；插入式熔断器常用语无振动的场合；螺旋式熔断器多用于机床配电；电子设备一般采用熔丝座。
（2）熔体额定电流的选择。
1）对于照明电路和电热设备等电阻性负载，因为其负载电流比较稳定，可用作过载保护和短路保护，所以熔体的额定电流Irn应等于或稍大于负载的额定电流Ifn，即：2）电动机的启动电流很大，因此对电动机只宜作短路保护，对于保护长期工作的单台电动机，考虑到电动机启动时熔体不能熔断，即式中，轻载启动或启动时间较短时，系数可取近1.5；带重载启动、启动时间较长或启动较频繁时，系数可取近2.5。
熔断器型号
熔断器型号熔断器作为电路保护的重要元件，扮演着至关重要的角色。
不同的电路需要匹配合适的熔断器型号，以确保电路正常运行并保护设备免受过流的损害。
熔断器型号通常由一系列的标识符组成，这些标识符代表着熔断器的特性和参数。
熔断器型号的组成熔断器型号通常由“系列编号”、“额定电流”、“额定电压”、“熔断特性”和“尺寸规格”等部分组成。
系列编号熔断器的系列编号通常代表着该系列熔断器的整体特性。
不同的制造商可能采用不同的系列编号体系来标识其产品线。
额定电流额定电流是指熔断器能够持续通过的最大电流。
选择熔断器型号时，需要根据实际电路负载来确定所需的额定电流。
额定电压额定电压代表着熔断器在额定工作条件下的最大电压。
选择熔断器时，需要确保额定电压能够满足电路的工作电压要求。
熔断特性熔断特性通常包括快速熔断、时间延迟熔断和特殊熔断等类型。
不同的熔断特性适用于不同类型的电路，根据实际需求选择合适的熔断特性能够有效保护电路。
尺寸规格熔断器的尺寸规格包括体积、安装方式等参数。
确保选择的熔断器尺寸符合电路的安装要求，能够有效安装和固定在电路中。
如何选择合适的熔断器型号在选择熔断器型号时，需要考虑以下几个关键因素：1.电路负载：根据电路的实际负载情况选择合适的额定电流。
2.工作电压：确保所选熔断器的额定电压能够满足电路的工作电压要求。
3.熔断特性：根据电路的性质和对过流保护的要求选择合适的熔断特性。
4.尺寸规格：选择符合电路安装要求的熔断器尺寸规格。
综上所述，选择合适的熔断器型号需要综合考虑电路负载、工作电压、熔断特性和尺寸规格等因素，以确保电路正常运行并有效保护设备。
只有选用合适的熔断器型号，才能有效防止电路过载和短路等问题，保障电路安全运行。
20ka熔断器配置原则
20ka熔断器配置原则20千安熔断器配置原则熔断器是一种用于保护电路免于过载的安全设备。
在配置熔断器时，需要根据电路的特点和负荷要求来选择合适的规格和安装位置。
本文将介绍20千安熔断器配置的一般原则，并提供一步一步的解决方案。
第一步：确定负荷电流第一步是确定负荷电流。
负荷电流是指电路中通过的最大电流值。
在配置熔断器的过程中，应保证所选熔断器的额定电流大于负荷电流。
通常情况下，推荐选择的熔断器额定电流应为负荷电流的1.25倍。
例如，如果负荷电流为16安培，则推荐选择20安培的熔断器。
这样做是为了确保熔断器能够在负荷电流超过额定电流时发挥作用，同时考虑到电流可能会有瞬时峰值的情况。
第二步：选择熔断器类型根据电路和负荷的特点，可以选择不同类型的熔断器，如快速断路器、慢速断路器、熔断型断路器等。
快速断路器适用于对电路进行灵敏保护的情况，而慢速断路器适用于较大负载的电路，可以提供较长时间的过载保护。
在选择熔断器类型时，需要考虑负载的稳定性、电流峰值和断电速度等因素。
特别是对于一些对电流波形有临界要求的负载，需要选择适合的熔断器类型。
第三步：计算熔断器的热容量熔断器不仅仅需要能够承受负荷电流，还需要能够承受负荷电流引起的热量。
因此，在配置熔断器时，还需要考虑熔断器的热容量。
熔断器的热容量是指熔断器能够承受的热量，通常用瓦特（W）表示。
计算熔断器的热容量需要考虑负载电流的持续时间和负载电流引起的热量损失。
例如，如果负荷电流为16安培，负荷电流持续时间为1小时，则负荷电流引起的热量损失为16安培* 1小时= 16瓦特小时（Wh）。
在这种情况下，应选择热容量大于16瓦特小时的熔断器。
第四步：确定安装位置最后一步是确定熔断器的安装位置。
熔断器的安装位置应尽量靠近负载，以便在出现过载时能够及时断开电路。
在确定安装位置时，还需要考虑熔断器的外观尺寸和散热要求。
如果熔断器过热会导致损坏或降低熔断能力，那么应该选择具有良好散热性能的熔断器，并保证安装位置有足够的通风。
熔断器选择
照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．照明电路的总熔体的额定电流应按下式进行选择：总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．电动机电路中熔体额定电流的选择：(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应按下式进行选择：熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．硅整流的快速熔断器熔体额定电流可按下式选择：I≤0．8Ie式中I---快速熔体额定电流，安；Ie---硅整流器额定工作电流，安．熔断器在使用中应注意的事项：(1)应正确选择熔体，保证其工作的选择性；(2)熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流；(3)熔体熔断后，应更换相同尺寸和材料的熔体，不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故；(4)安装熔体时，不应碰伤熔体本身，否则可能在正常电流通过时烧断，造成不必要的停电；(5)熔断器的熔体两端应接触良好；(6)更换熔体时，要切断电源，不能在带电情况下拔出熔断器．更换时，工作人员要带绝缘手套，穿绝缘鞋；(7)禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝；(8)更换保险丝时，应将接触面用砂布擦亮，拧紧；(9)保险丝，保险管及底座温度不应超过60℃，若超过60℃应进行处理更换；(10)容量为70安以上的保险丝应装在保险丝管中．首先应根据使用场合和负载性质选择熔断器的类型。
熔断器选型
熔断器的选型熔断器跟保险丝的道理是一样的，电流过大就烧掉，保护下方的用电设备不被烧坏。
熔断器一般从变压器或者空气开关出去的线路上都要装，其他分支电路你要是不嫌麻烦也都可以装。
1．RL6、RL7、RL96、RL52系列螺旋式熔断器本系列熔断器适用于交流45—621-Iz、电压在500V 及以下的电路，作过载和短路保护用。
其中Riff、RL7、RL96系列熔断器用于电缆和线路保护，RLS2系列快速熔断器则用于半导体元器件保护，而RL96系列适用于船舶。
上述产品已达到国外同类产品20世纪80年代水平，可以分别取代RLl、RL93、RI_S1系列熔断器。
本系列熔断器由载熔件(瓷帽)、熔断体(芯子)及底座三部分组成。
其绝缘件均由电瓷制成，熔断体内装有熔体并填充石英砂，装有非互换性的限位装置。
熔断体端面有明显的熔断指示器，当电路分断时，指示器跳出，通过载熔件上的观察孔可见。
但当熔体一旦熔断，必须及时更换熔断体。
本系列熔断器具有较高的分断能力，限流特性好，选择性好。
型号含义：2．RLlB系列带断相保护螺旋式熔断器RLlB系列熔断器适用于交流50Hz、电压至380V、电流至100A 的电路，作过载、短路及断相保护用。
由于熔断器装有微动开关，其常闭触头接于主电路的控制电路中，当主电路过载或短路使熔断器动作，微动开关常闭触头断开，从而切断控制电路电源，进而使主电路断开电源，避免了电机或用电设备的断相运行。
本系列熔断器由载熔件(瓷帽)、熔断体(芯子)、底座及微动开关等部分组成。
有明显的熔断指示，其余皆与RL6系列熔断器相同。
型号含义：3．RTl8、RTl8-口X系列熔断器本系列熔断器适用于交流50Hz、电压至380V、电流至63A的线路中作为过载和短路保护用。
RTl8—口X系列还具有断相自动显示报警功能。
本系列熔断器可替代RL系列螺旋式熔断器和llc系列插拨式熔断器。
本系列熔断器由高分断能力的熔断体组成。
可以螺钉安装，也可卡人安装导轨安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔断器类型的选择（一）
(一)熔断器类型的选择
应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.
(二) 熔断器规格的选择
1．熔体额定电流的选择
(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.
(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.
(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.
对启动时间不长的电动机,可按下式决定熔体的额定电流
IN熔体=Ist/(2.5~3)
式中 Ist——电动机的启动电流,单位:A
对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流
IN熔体=Ist/(1.6~2)
对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:
In=(2.0~2.5)Imemax+∑Ime
注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和. 请登陆:输配电设备网浏览更多信息
电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;
(4)电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.
(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.
(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用
有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流:
IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.
(7) 降容使用
在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命. 请登陆:输配电设备网浏览更多信息
(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.
2．熔断器的选择
(1)UN熔断器≥UN线路.
(2)I N熔断器≥IN 线路.
(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流.
―――――――――――――――――――――――――――――――
熔断器类型的选择（二）
一、照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．
照明电路的总熔体的额定电流应按下式进行选择：
总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)
总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．
二、电动机电路中熔体额定电流的选择：
(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．
(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．
三、对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应按下式进行选择：
熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)
四、配电变压器的高，低压侧熔体额定电流的选择：
(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；
(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；
(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．
五、硅整流的快速熔断器熔体额定电流可按下式选择：
I≤0．8Ie
式中I---快速熔体额定电流，安；
Ie---硅整流器额定工作电流，安．
六、熔断器在使用中应注意的事项：
(1)应正确选择熔体，保证其工作的选择性；
(2)熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流；
(3)熔体熔断后，应更换相同尺寸和材料的熔体，不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故；
(4)安装熔体时，不应碰伤熔体本身，否则可能在正常电流通过时烧断，造成不必要的停电；
(5)熔断器的熔体两端应接触良好；
(6)更换熔体时，要切断电源，不能在带电情况下拔出熔断器．更换时，工作人员要带绝缘手套，穿绝缘鞋；
(7)禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝；
(8)更换保险丝时，应将接触面用砂布擦亮，拧紧；
(9)保险丝，保险管及底座温度不应超过60℃，若超过60℃应进行处理更换；
(10)容量为70安以上的保险丝应装在保险丝管中．
附录：。
