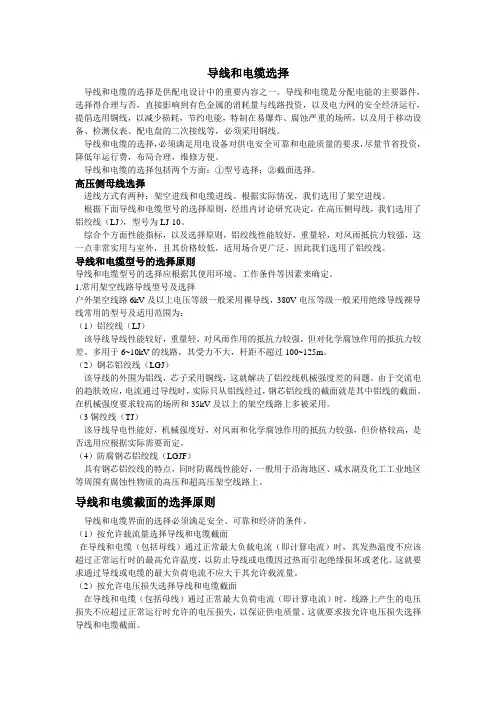

导线和电缆选择导线和电缆的选择是供配电设计中的重要内容之一。
导线和电缆是分配电能的主要器件，选择得合理与否，直接影响到有色金属的消耗量与线路投资，以及电力网的安全经济运行，提倡选用铜线，以减少损耗，节约电能，特制在易爆炸、腐蚀严重的场所，以及用于移动设备、检测仪表、配电盘的二次接线等，必须采用铜线。
导线和电缆的选择，必须满足用电设备对供电安全可靠和电能质量的要求，尽量节省投资，降低年运行费，布局合理，维修方便。
导线和电缆的选择包括两个方面：①型号选择；②截面选择。
高压侧母线选择进线方式有两种：架空进线和电缆进线。
根据实际情况，我们选用了架空进线。
根据下面导线和电缆型号的选择原则，经组内讨论研究决定，在高压侧母线，我们选用了铝绞线（LJ），型号为LJ-10。
综合个方面性能指标，以及选择原则，铝绞线性能较好，重量轻，对风雨抵抗力较强，这一点非常实用与室外，且其价格较低，适用场合更广泛，因此我们选用了铝绞线。
导线和电缆型号的选择原则导线和电缆型号的选择应根据其使用环境、工作条件等因素来确定。
1.常用架空线路导线型号及选择户外架空线路6kV及以上电压等级一般采用裸导线，380V电压等级一般采用绝缘导线裸导线常用的型号及适用范围为：（1）铝绞线（LJ）该导线导线性能较好，重量轻，对风雨作用的抵抗力较强，但对化学腐蚀作用的抵抗力较差。
多用于6~10kV的线路，其受力不大，杆距不超过100~125m。
（2）钢芯铝绞线（LGJ）该导线的外围为铝线，芯子采用铜线，这就解决了铝绞线机械强度差的问题。
由于交流电的趋肤效应，电流通过导线时，实际只从铝线经过，钢芯铝绞线的截面就是其中铝线的截面。
在机械强度要求较高的场所和35kV及以上的架空线路上多被采用。
（3铜绞线（TJ）该导线导电性能好，机械强度好，对风雨和化学腐蚀作用的抵抗力较强，但价格较高，是否选用应根据实际需要而定。
（4）防腐钢芯铝绞线（LGJF）具有钢芯铝绞线的特点，同时防腐线性能好，一般用于沿海地区、咸水湖及化工工业地区等周围有腐蚀性物质的高压和超高压架空线路上。
电线、电缆的选择与敷设
电线、电缆的选择与敷设一、电线、电缆的型号冶金工厂选用的电缆一般均为380V和3~10KV的电缆。
35KV及以上的电缆在电厂和总降变电所中使用，不作详细介绍。
1.电线或称导线，为导体外仅包一层绝缘层，电压一般仅为500V，必须穿钢管或硬塑料管敷设。
2.电缆，一般在导体外除包一层绝缘层外，再包一层护套层，一般用于穿钢管或在电缆桥架上敷设，对于直接埋地敷设和需受拉力或机械外力的场所，需采内护层及特征，数字表示外护层（铠装层及外被层）材料。
电缆型号按以下规定编制①为用途，电力电缆不表示。
控制电缆为K。
②为绝缘，纸绝缘为Z，聚氯乙烯为V，聚乙烯绝缘为Y，交联聚乙烯绝缘为YJ，橡皮绝缘为X，棉纱编织橡皮绝缘为BX。
③为缆芯材质，铜芯不表示，铝芯为L。
④为内护层，铅为Q，铝为L，聚氯乙稀为V，聚乙烯为Y。
聚丁胶为F。
⑤为特征，无特征不表示。
不滴漏为D，分相结构为F，屏蔽为P，软线为R。
⑥为铠装层，以数字0～4表示，数字含义见表1。
⑦为外被层，以数字0～4表示，数字含义见表1。
⑧为电压，以数字表示，单位为KV或V。
表，1外护层（铠装层及外被层）数字含义例1.“YJV32-26/35”，表示铜芯交联聚乙烯绝缘（内护层为聚氯乙稀）细园钢丝铠装聚氯乙稀护套电力电缆例2.KVV-500，表示控制电缆，聚氯乙稀绝缘（内护层为聚氯乙烯）控制电缆附注：有时在电缆型号的前面加注ZR，NF或在型号后面加注FR等字母的意义为：ZR—阻燃NF—防火FR—阻燃二、电缆型号选择1.缆芯材质选择目前一般都采用铜芯电缆，铝芯电缆已很少采用。
2.绝缘及内护层选择a..高压电力电缆一般选用交联聚乙烯护套电缆（YJV）电压在6KV以下时亦可选用聚氯乙烯绝缘聚氯乙烯护套电缆（VV）。
b.低压电缆一般选用YJV和VV。
c.控制电缆一般选用聚氯乙稀绝缘聚氯乙烯护套控制电缆（KVV）。
d.弱电回路用的控制电缆，需抑制感应干扰时，宜选用有金属屏蔽层的控制电缆，当电磁感应干扰是显著时，可选用缆芯为对绞型控制电缆。
第6章导线和电缆截面的选择5.16
5．短路时的动、热稳定度校验 和一般电气设备一样，导线也必须具 有足够的动稳定度和热稳定度，以保证在短路故障时不会损坏。 6．与保护装置的配合 导线和安装在其线路上的保护装置（如熔断器、 低压断路器等）必须互相配合，才能有效地避免短路电流对线路造成 的危害。
对于电缆，不必校验其机械强度和短路动稳定度，但需校验短路热稳定度。 在工程设计中，根据经验，一般对6～10KV及以下的高压配电线路和低压动 力线路，先按发热条件选择导线截面，再校验其电压损耗和机械强度；对35KV 及以上的高压输电线路和6～10KV长距离、大电流线路，则先按经济电流密度 选择导线截面，再校验其发热条件、电压损耗和机械强度；对低压照明线路， 先按电压损耗选择导线截面，再校验发热条件和机械强度。通常按以上顺序进 行截面的选择，比较容易满足要求，较少返工，从而减少计算的工作量。
例0KV架空线路，计算负荷为 1380kW， cos φ =0.7,Tmax ＝4800h ，试选择其经济截面，并校验其发热条 件和机械强度。 解：(1) 选择经济截面
I30＝P30/（ UN cos φ ） ＝1380kW/( 1.731 ×10kV×0.7)＝114A
超过了允许值，则应适当加大导线或电缆的截面，使之满足允许电压损耗的
要求。 1．电压损耗的计算公式介绍
（1） 集中负荷的三相线路电压损耗的计算公式 图6-3 带有两个集中负荷的三相线路
下面以带两个集中负荷的三相线路(图6-3)为例，说明集中负荷的三相线 路电压损耗的计算方法。
在图6-3中，以P1、Q1、P2、Q2表示各段线路的有功功率和无功功率， p1、 q1、p2、q2表示各个负荷的有功功率和无功功率，l1、r1、x1、l2、r2、x2表 示各段线路的长度、电阻和电抗；L1、R1、X1、L2、R2、X2 为 线路首端至
导线电缆的选择
导线电缆的选择（１）导体材质的选择导线电缆一般应采用铝芯线、架空线常采用钢芯铝绞线，低压架空线路常用裸铝导线，海边及有严重盐雾地区架空线路应采用防腐型钢芯铝绞线，低压电气动力设备及照明线路应采用绝缘导线。
下列场所宜采用铜芯导线或铜芯电缆：１）电气系统的操作回路、二次回路及信号检测回路。
２）移动设备的线路及剧烈振动场所的线路。
３）对铝有严重腐蚀而对铜无腐蚀的场所。
４）爆炸危险场所有特殊要求者。
５）电流较大而保护管的截面积又不允许加大的场所。
６）一级负荷的重要场所及重要设备。
７）弱电系统，特别是火灾报警系统、保安系统、微机系统。
（２）绝缘及护套的选择１）塑料绝缘导线不宜在室外敷设，橡皮绝缘导线可在室外明设，氯丁橡皮绝缘导线可代替橡皮绝缘导线，但机械强度较差。
２）油浸纸绝缘电力电缆耐热耐电压性能好，但弯曲性能差，不能在低温下敷设，电缆头制作工艺复杂。
铅包护套韧性较好，不影响弯曲，但价格高，比重大；铝包护套比重小价格低，但加工复杂。
３）聚氯乙烯绝缘及护套电力电缆可代替油浸纸绝缘电力电缆，但电气性能差，含三氯乙烯、苯等化工场所不宜采用。
４）橡皮绝缘电缆适用了气候严寒地区和水平高差大或垂直敷设的场所，主要用于移动设备，但耐油性差、耐热性差。
５）交联聚氯乙烯绝缘聚氯乙烯护套电力电缆性能好、重量轻、电缆头制作简单、敷设不受限制，但延燃性差、价格较贵。
（３）外护层及铠装的选择在大型建筑物、构筑物附近、土壤可能发生位移的地段直埋电缆时，应选用能承受机械外力的钢丝铠装电缆，各种电缆外护层及铠装的适用敷设场所见下表。
注：１、“√”表示适用；“○”表示外被层为玻璃纤维时适用，无标记者不推荐采用。
２、裸金属护套一级防腐外护层由沥青复合物加聚氯乙烯护套组成。
３、铠装一级防腐外护层由衬垫层、铠装层和外被层组成。
衬垫层由两个沥青复合物、聚氯乙烯带和浸渍皱纸带的防水组合层组成。
外被层由沥青复合物、浸渍电缆麻（或浸渍玻璃纤维）和防止粘合的涂料组成。
电缆、电缆类型、截面、载流量的选择PPT课件
油浸低绝缘电力电缆有铅铝两种护套，铅护套质软，韧性好，不影响电缆的弯曲性能， 化学性能稳定，熔点低，便于加工制造。但它价贵质重，且膨胀系数小于浸渍低，线芯发热 时电缆内部产生的应力可能使铅包变形。
由于铅包的抗疲劳特性较差，故在有振动场合，如公路，铁路桥上使用或变压器直接连 接的电缆，采用铅包电缆时需使用弹性橡胶、沙枕类衬垫来支持电缆。
在含有腐蚀气体环境中，铠装外应包有挤出外护套，在有放射线作用的场所， 应有氯丁橡胶或其它耐辐射的外护套高温场所应有硅橡胶类耐高温外护套。
在防火要求场所应选用耐火型电缆或在电缆外层涂复防火涂料，缠绕防火包 带或敷设在耐火槽盆中。
六.母线的选择 母线槽按绝缘方式可分为密集绝缘型和空气绝缘型两种。将裸母线用绝缘材料复
耐火电缆适用于高层建筑，核电站，化工，矿山等防火安全条件高的环境， 如应急电源消防系统，电梯线路等，耐火电缆型号是在普通塑料电缆型号前冠以 NF。 （7） 橡皮绝缘电力电缆。它的弯曲性能较好，能够在严寒气候下敷设，特别适用于
敷设线路水平高差和垂直敷设场合。它不仅适用于固定敷设线路，也可用于定
期移动的固定敷设线路。移动式电气设备的供电回路应采用橡皮绝缘橡皮护套
( 2 ) 橡皮绝缘电缆 ，一般是BX、BLX。 （3 ）氯丁橡皮绝缘电缆。重量日益增多，35mm2以下的普通橡皮线又被氯丁橡皮绝
缘电缆取代的趋势。其特点是耐油性能好，不易霉，不延燃，适应气候性能好， 光老化过程缓慢，老化时间约为普通橡皮绝缘电缆的二倍，因此适宜在室外敷 设。由于绝缘层机械强度比普通橡皮弱，因此不推荐用于穿管敷设。 ( 4 ) 架空绝缘电缆，使用日益广泛，它耐光老化性能较优，主要用于地下水位较高 地方，优化学腐蚀液体溢流的场所，二厂区外需电缆数量不多又不便埋地下时， 该电缆对城镇配电缆路改建尤为适宜。 （5）粘性浸渍低绝缘电力电缆，它的优点允许运行温度较高，介质损耗低，耐电压 强度高，使用寿命长，其缺点绝缘材料弯曲性能差，不能在低温下敷设，否则易 损坏绝缘。 按浸渍方式分有：普通油浸低绝缘，滴干型油浸低绝缘和不滴流浸渍低绝缘三 种。由于绝缘层内油的淌流，普通油浸低绝缘电缆敷设的水平高差仅允许5-20m. 滴干型绝缘电缆可允许水平高差100-300m,不滴流电流则可无高差限制。
导线及电缆选择
2024/1/23
(二). 电缆的选择
(1). 电缆型号应根据线路的额定电压、环境条件、敷设 方式和用电设备的特殊要求等进行选择。
(2). 电缆的持续允许载流量，应按敷设处的周围介质温 度进行校正：1）当周围介质为空气时，空气温度应取敷设 处10年或以上的最热月的每日最高温度的月平均值。2）在 生产厂房、电缆隧道及电缆沟内，周围空气温度还应计入 电缆发热、散热和通风等因素的影响。当缺乏计算资料时， 可按上述空气温度加5℃。3）当周围介质为土壤时，土壤 温度应取敷设处历年最热月的平均温度。电缆的持续允许 载流量，还应按敷设方式和土壤热阻系数等因素进行校正。2024/1来自23感谢阅读 感谢阅读
感谢阅读 感谢阅读
2．电压损失条件：导线或电缆在通过正常最大负荷电流时产 生的电压损失应小于规定允许的电压损失，以保证供电质量。
3．机械强度条件：在正常工作条件下，导线应有足够的机械 强度以防止断线，故要求导线截面不应小于最小允许截面。
4 ．经济电流密度条件：选择导线截面时，即要降低线路的电 能损耗和维修费等年运行费用，又要尽可能减少线路 投资和有色金属消耗量，通常可按国家规定的经济电 流密度选择导线截面。
截面的一半，即 ≥0.5 ；当相线截面 ≤ 1力6mm2时，可
取
。
线
保护中性线（PEＮ线）截面的选择：PEＮ线兼有中路性线和保 护线的双重功能，截面选择应同时满足上述二者的要，求，并取其 中较大者作为PEＮ线截面，因此 ≥(0.5～1) 。一
般
2024/1/23
要
3.4 输电线路导线截面的选择
导线和电缆截面的选择
导线和电缆截面的选择导线和电缆截面的选择各级电压电力线路输送容量及距离的大致范围额定电压(KV) 输送功率(KW) 输送距离(Km)0.22 50以下0.15以下0.38 100以下0.6以下10 200—2000 6-2035 2000-10000 35-5063 10000-20000 60-100一.根据设计经验,选择导线和电缆截面⒈10KV及以下高压线路及低压动力线路①按发热条件来选择截面;②校验电压损耗;③校验机械强度;④对于绝缘导线和电缆还应满足工作电压的要求;2.低压照明线路①按电压损耗条件选择截面;②校验发热条件;③校验机械强度;④对于绝缘导线和电缆还应满足工作电压的要求;3.对长距离大电流及35KV以上的高压线路①按经济电流密度选择经济截面;②校验电压损耗;③校验发热条件; ④校验机械强度;⑤对于绝缘导线和电缆还应满足工作电压的要求; 二.选择导线和电缆的条件说明 1. 发热条件①三相系统相线截面的选择导线和电缆(包括母线)在通过正常最大负荷电流即计算电流时产生的发热温度,不应超过其正常运行时的最高允许温度。
按发热条件选择三相系统中的相线截面时,应使其允许载流量I al 不小于通过相线的计算电流I 30,即:I al ≥I 30 其中I 30=ϕUCOS P 3P —负载功率(W) U —负载线电压(V) ϕCOS --负载功率因率如果导线敷设地点的环境温度与导线允许载流量所采用的环境温度不同时,则导线的允许载流量应乘以温度校正系数。
（即I al *K θ）K θ=θθθθ-'-al alalθ--导线额定负荷时的最高允许温度； 0θ--导线的允许载流量所采用的环境温度；'0θ--导线敷设地点实际的环境温度；在室外，环境温度一般取当地最热月平均最高气温； 在室内，环境温度一般取当地最热月平均最高气温加5℃；对土中直埋的电缆，取当地最热月地下0.8—1m的土壤平均温度,亦可近似地取当地最热月平均气温;附表一:导体在正常和短路时的最高允许温度及热稳定系数②中性线和保护线截面的选择A. 中性线(N线)截面的选择一般三相四线制线路的中性线截面A0,应不小于相线截面Aϕ的50%,即A0≥0.5 Aϕ对于由三相四线线路引出的两相三线线路和单相线路,由于其中性线电流与相线电流相等,因此它们的中性线截面A0应与相线截面Aϕ相同,即A0=AϕB.保护线(PE线)截面的选择根据短路热稳定的要求,保护线(PE线)截面A PE,按GB50054-95《低压配电设计规范》规定:(1)当Aϕ≤16mm^2时A PE≥Aϕ(2)当16mm^2< Aϕ≤35mm^2时 A PE≥16mm^2(3)当Aϕ>35mm^2时 A PE≥0.5 Aϕ★通信行业要求: A PE=35mm^2C.保护中性线(PEN线)截面的选择保护中性线兼有保护线和中性线的双重功能,因此其截面选择应同时满足上述保护线和中性线的要求,取其中的最大值。
导线及电缆选择
I RCu I RAl 或
2 Cu 2 Al
I
2 Cu
l
Cu A
I
2 Al
l
Al A
∴ I Cu I Al
Cu 0.053 1.3 Al 0.032
I Cu 1.3I Al
即铜导线允许载流量为同截面铝导线允许载流量的1.3倍。
2013-1-21
3.4 输电线路导线截面的选择
i 1
n
UN
3.4 输电线路导线截面的选择
U al % U N 而 U al 100
∴
U a U al U r
i i
由 U a
pR
i 1 i
n
i
UN
a
r1 p i L i
i 1
n
UN
pL
i 1
n
AU N
得： A
pL
i 1 i
n
i
U aU N
U al % 5 U al U N 10000V 500V 100 100
U r
2013-1-21
x1 Ql UN
U a U al U r 500 42 458 V
0.4 524.6 2 V 42V 10
3.4 输电线路导线截面的选择
导线和电缆的选择
一. 导线和电缆选择的一般规定 (一). 架空线路导线的选择 (1). 110kV 及以上架空线路宜采用钢芯铝绞线，截面不宜小于 150~185mm2。 35～66kV架空线路亦宜采用钢芯铝绞线，截面不 宜小于70～95mm2。城市电网中3～10kV架空线路宜采用铝绞线， 主干线截面应为150～240mm2，分支线截面不宜小于70mm2；但 在化工污秽及沿海地区，宜采用绝缘导线、铜绞线或钢芯铝绞线。 当采用绝缘导线时，绝缘子绝缘水平应按 15kV考虑；采用铜绞 线或钢芯铝绞线时，绝缘子绝缘水平应按20kV考虑。农村电网中 10kV架空线路宜选用钢芯铝绞线或铝绞线，其主干线截面应按中 期规划（5～10年）一次选定，不宜小于70mm2。 (2). 市区和工厂10kV及以下架空线路，遇下列情况可采用绝缘铝 绞线（据GB50061-1997规定）：1）线路走廊狭窄，与建筑物之 间的距离不能满足安全要求的地段；2）高层建筑邻近地段；3） 繁华街道或人口密集地区；4）游览区和绿化区；5）空气严重污 秽地段；6）建筑施工现场。
导线及电缆截面选择
Pl
A10U N 2
或表示为：
U
%
100
AU
M
2 N
M CA
式中： 的单位为V； 的单位为KW； 为导线的电导率,单位
为m/Ω. mm2 ；A为导线的截面，mm2 ；L的单位为m； M为功率
矩，KW.m； C为计算系数，可查表5-4。
对于均一无感的单相交流和直流线路，因负荷电流要通过来回两根
导线，阻抗增大了一倍，所以电压损耗应为一根导线上的两倍，即：
q2=20×0.75=15kvar。
返43
（2）按正常发热条件选择导线截面
线路中总的计算负荷为：P=p1+p2=20+20=40kw，
Q=q1+q2=15+15=30kvar，
s P 2 Q2 402 302 50KVA
I S 50 76A 3U N 3 0.38
查附录表19-1，得BX-500型铜芯导线A=10mm2，在30℃明敷 时的 Ial=77A＞I=76A，因此可选3根BX-500-1×10导线作相线，另 选1根BX-500-1×10导线作PEN线。 （3）校验机械强度：查附录表15，室内明敷铜芯线最小截面为 1mm2，10mm2＞1mm2，则满足机械强度要求。 （4）校验电压损失，查附录表6知， BX-500-1×10的电阻、电 抗。R0=2.19Ω/km，线距按150mm计时：X0=0.31Ω/km。
查得：Amin=10mm2。 则 Aφ＞Amin，满足机械强度要求。
2、中性线的选择 因A0≥0.5Aφ，选A0=25mm2。 校验机械强度：因Amin=10mm2。 则 Aφ＞Amin，满足机械强度要 求。 3、保护线截面的选择 因Aφ ＞35mm2，故选APE≥0.5Aφ=25mm2 校验机械强度：Amin=10mm2。 则 Aφ＞Amin，满足机械强度要求。 所选导线型号可表示为：BLX-500-（3×50+1×25+PE25）。
