互换性与技术测量(基础知识)

互换性与技术测量(基础知识)

互换性与技术测量(基础知识)1.互换性的基本要求:满足装配互换和功能互换2.机械加工误差的分类:尺寸误差:零件加工后的实际尺寸和理想尺寸的偏离程度。

形状误差: 加工后零件的实际表面形状对于其理想形状的差异(如直线度和圆度)位置误差:相互位置对于其理想位置的偏差。

(如同轴度、位置度)表面微观不平度:加工后的零件表面上由较小间距和峰谷所组成的微观几何形状误差。

3.互换性的种类:完全互换和不完全互换完全互换:零件加工完之后不需要任何辅助处理直接可以装配。

不完全互换:零件加工完之后需要进行挑选、分组、调整、修配等辅助处理。

4.尺寸:以特定单位表示线性尺寸的数值。

5.公称尺寸:由图样规范确定的理想形状要素。

公称尺寸D孔的上、下极限尺寸D max和D min轴的上、下极限尺寸d max和d min公称尺寸+上极限偏差=上极限尺寸公称尺寸-下极限偏差=下极限尺寸6.偏差:某一尺寸减去其公称尺寸所得的代数差实际偏差:实际尺寸-公称尺寸孔Ea 轴ea极限偏差:极限尺寸-公称尺寸孔EI 轴ei基本偏差:公差带相对零线位置的那个极限偏差7.尺寸公差:上极限尺寸-下极限尺寸或者上极限偏差-下极限偏差8.配合:间隙配合:孔的公差带在轴的公差带之上。

过盈配合:孔的公差带在轴的公差带之下。

过渡配合:孔的公差带和轴的公差带相重合。

9.配合制:基轴制配合:基本偏差为一定的轴的公差带。

基孔制配合:基本偏差为一定的孔的公差带。

10.几何公差的项目、符号及分类11.几何公差带的4个要素:形状、大小、方向和位置12.按结构特征、要素分为组成要素:由一个或几个表面形成的要素称为组成要素。

导出要素:对称要素的中心点、线、面或回转表面的轴线13.独立原则:是指给定的尺寸公差与几何公差相互独立14.最大实体状态(MMC):孔或轴在尺寸极限范围内,具有材料最多时的那个状态,称为最大实体状态。

在此状态下的尺寸,称为最大实体尺寸。

◆对于孔:是最小极限尺寸D min◆对于轴:是最大极限尺寸D max15.最小实体状态(LMC):孔或轴在尺寸极限范围内,具有材料最少时的那个状态,称为最小实体状态。

互换性与技术测量知识点概要

互换性与技术测量知识点概要

第一章绪论§1-1 互换性的概念和作用现代化生产的两大特征:高精度高效率为了提高劳动生产率,保证产品质量、降低生产成本,达到多快好省的要求,就要求进行高度专业化的协作生产。

为了提高劳动生产率,机器上许多零件往往不是同一个车间甚至是不同厂家生产出来的,怎样对生产的零部件提出要求,顺利完成装配,成为一台可以正常运转的机器,这就是互换性要解决的问题。

一、定义是指机器中零件或部件按照规定的要求制造,在装配时可不经钳工修配或其它任何辅助加工及调整就能装成机器,并完全符合规定的使用性能要求。

按照这一原则生产的零件或机器,就称为具有互换性。

在使用过程中,某些零件损坏时,该备件不需任何钳工修配就能装上机器,并完全满足使用要求,这样的备件也具有互换性。

二、种类互换性可按不同方法分类:按互换参数围,可分为几何参数互换性和功能互换性;按互换程度,可分为完全互换和不完全互换;对标准部件或机构,可分为外互换和互换。

完全互换性(perfect interchangeability)完全满足上述原则的零部件称其具有完全互换性。

优点:利于组织协作生产、组成装配生产自动线和使用维修不完全互换性(infinite interchangeability)有些零件使用要求很高,若按完全互换性生产,成本大大提高。

采用不完全互换性生产:将零件的尺寸公差放大,使加工经济合理,但为了保证使用要求,采用分组装配,也可插入补偿环节,或在装配时对某个零件进行少量的修配以及补充加工等办法来达到,这样一类生产方式称为不完全互换性或有限互换。

常常在单件生产的机器(如重型机器、特高精度机器)生产中应用。

部互换性(internal exchangeability)部互换性是指部件或机构部零件的互换性,如滚动轴承圈和钢球为部件部之间的配合。

部互换,一般要求装配精度较高,在本厂部组装,故可采用不完全互换性(在使用过程中无须更换)。

外部互换(external exchangeability)外部互换是机器部件或机构与相配件之间的互换性。

互换性与技术测量(基础知识)

互换性与技术测量(基础知识)

互换性与技术测量(基础知识)1.互换性的基本要求:满足装配互换和功能互换2.机械加工误差的分类:尺寸误差:零件加工后的实际尺寸和理想尺寸的偏离程度。

形状误差: 加工后零件的实际表面形状对于其理想形状的差异(如直线度和圆度)位置误差:相互位置对于其理想位置的偏差。

(如同轴度、位置度)表面微观不平度:加工后的零件表面上由较小间距和峰谷所组成的微观几何形状误差。

3.互换性的种类:完全互换和不完全互换完全互换:零件加工完之后不需要任何辅助处理直接可以装配。

不完全互换:零件加工完之后需要进行挑选、分组、调整、修配等辅助处理。

4.尺寸:以特定单位表示线性尺寸的数值。

5.公称尺寸:由图样规范确定的理想形状要素。

公称尺寸D孔的上、下极限尺寸D max和D min轴的上、下极限尺寸d max和d min公称尺寸+上极限偏差=上极限尺寸公称尺寸-下极限偏差=下极限尺寸6.偏差:某一尺寸减去其公称尺寸所得的代数差实际偏差:实际尺寸-公称尺寸孔Ea 轴ea极限偏差:极限尺寸-公称尺寸孔EI 轴ei基本偏差:公差带相对零线位置的那个极限偏差7.尺寸公差:上极限尺寸-下极限尺寸或者上极限偏差-下极限偏差8.配合:间隙配合:孔的公差带在轴的公差带之上。

过盈配合:孔的公差带在轴的公差带之下。

过渡配合:孔的公差带和轴的公差带相重合。

9.配合制:基轴制配合:基本偏差为一定的轴的公差带。

基孔制配合:基本偏差为一定的孔的公差带。

10.几何公差的项目、符号及分类11.几何公差带的4个要素:形状、大小、方向和位置12.按结构特征、要素分为组成要素:由一个或几个表面形成的要素称为组成要素。

导出要素:对称要素的中心点、线、面或回转表面的轴线13.独立原则:是指给定的尺寸公差与几何公差相互独立14.最大实体状态(MMC):孔或轴在尺寸极限范围内,具有材料最多时的那个状态,称为最大实体状态。

在此状态下的尺寸,称为最大实体尺寸。

◆对于孔:是最小极限尺寸D min◆对于轴:是最大极限尺寸D max15.最小实体状态(LMC):孔或轴在尺寸极限范围内,具有材料最少时的那个状态,称为最小实体状态。

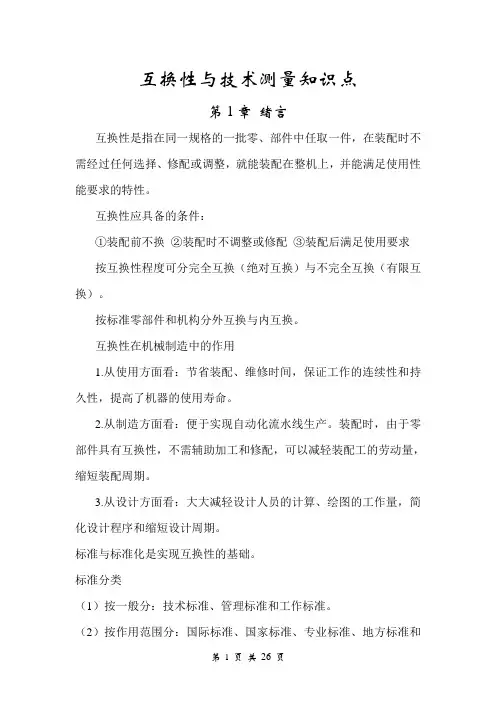

(完整版)互换性与技术测量知识点

(完整版)互换性与技术测量知识点

互换性与技术测量知识点第1章绪言互换性是指在同一规格的一批零、部件中任取一件,在装配时不需经过任何选择、修配或调整,就能装配在整机上,并能满足使用性能要求的特性。

互换性应具备的条件:①装配前不换②装配时不调整或修配③装配后满足使用要求按互换性程度可分完全互换(绝对互换)与不完全互换(有限互换)。

按标准零部件和机构分外互换与内互换。

互换性在机械制造中的作用1.从使用方面看:节省装配、维修时间,保证工作的连续性和持久性,提高了机器的使用寿命。

2.从制造方面看:便于实现自动化流水线生产。

装配时,由于零部件具有互换性,不需辅助加工和修配,可以减轻装配工的劳动量,缩短装配周期。

3.从设计方面看:大大减轻设计人员的计算、绘图的工作量,简化设计程序和缩短设计周期。

标准与标准化是实现互换性的基础。

标准分类(1)按一般分:技术标准、管理标准和工作标准。

(2)按作用范围分:国际标准、国家标准、专业标准、地方标准和企业标准。

(3)按标准的法律属性分:强制性标准和推荐性标准。

国家强制性标准用代号“GB”表示。

国家推荐性标准用代号“GB/T”表示。

优先数系的种类(1)基本系列R5、R10、R20、R40(2)补充系列R80(3)派生系列选用优先数系的原则按“先疏后密”的顺序。

第2章测量技术基础测量过程的四要素:测量对象、计量单位、测量方法和测量精度。

测量仪器和测量工具统称为计量器具。

计量器具分类按其原理、结构和用途分为:(1)基准量具(2) 通用计量器具(3)极限量规类(4)检验夹具按测量值获得方式的的不同,测量方法可分为:1.绝对测量和相对(比较)测量法2.直接测量和间接测量法测量误差:测得值与被测量真值之差。

基本尺寸相同用∆评定比较测量精度高低基本尺寸不相同用ε评定(1)绝对误差Δ——测得值与被测量真值之差。

0x x -=∆(2)相对误差ε——测量的绝对误差的绝对值与被测量真值之比。

%100||||||000⨯∆≈∆=-=xx x x x ε (3)极限误差——测量的绝对误差的变化范围。

互换性与技术测量基本偏差系列

互换性与技术测量基本偏差系列

应用
02
基孔制主要用于配合精度要求较高,且转速较低的旋转轴类零
件,如精密主轴、轴承等。
优点
03
孔的加工比较方便,可降低加工成本。
基轴制
定义
基轴制是基本偏差为一定的轴的公差带,与不同基本偏差的孔的 公差带形成各种配合的一种制度。
应用
基轴制主要用于配合精度要求较高,且转速较高的旋转轴类零件, 如高速主轴、电机轴等。
互换性的实现需要制定统一的标 准,这促进了标准化的发展,有 利于推动机械制造业的进步。
互换性的分类
按互换程度分类
分为完全互换和不完全互换。完全互换是指在同一批零件中任取一件都能满足装配精度要求的互换;不完全互换是指 在一批零件中,允许有部分零件经过挑选或修配后才优点
轴的加工比较方便,可降低加工成本。
混合制
定义
混合制是指在一个配合中同时使用基孔制和基轴制的 制度。
应用
混合制适用于一些特殊要求的配合,如某些精密传动 机构中的滚动轴承与轴的配合。
优点
可根据实际需求灵活选择孔或轴作为基准件,以获得 更好的配合效果。
05
常用孔和轴的基本偏差
常用孔的基本偏差
孔的基本偏差,用于高精度要求 的场合。
THANKS
感谢观看
02
在满足使用要求的前提下,尽量选择较大的基本偏差,以降 低加工难度和成本。
03
在选择孔和轴的基本偏差时,应考虑配合公差、形位公差和 表面粗糙度等参数的影响。
06
互换性与技术测量的实际 应用
在机械制造中的应用
零件互换性
在机械制造中,零件的互换性是实现高效生产的关键。通过技术测量,可以确保零件在装配过程 中具有准确的位置和配合精度,从而提高整机的性能和稳定性。

互换性与测量技术基础课件PPT

互换性与测量技术基础课件PPT

极限与配合的基本术语及定义论
三、有关偏差与公差的术语定义
3. 极限偏差: 极限尺寸减去它的公称尺寸,所得的代数差称为极限偏差。有上极限偏 差和下极限偏差之分。
(1)上极限偏差= 最大极限尺寸-公称尺寸 孔的上偏差用ES表示,轴的上偏差用es表示
(2)下极限偏差= 最小极限尺寸-公称尺寸 孔的下偏差用EI表示,轴的下偏差用ei表示
例1 已知孔、轴的公称尺寸为φ60mm,孔的最大极限尺寸为φ60.030mm, 最小极限尺寸为φ60mm;轴的最大极限尺寸为φ59.990mm,最小极限 尺寸为φ59.970mm。求孔、轴的极限偏差和公差。
三、有关偏差与公差的术语定义
5. 尺寸公差带图:
ES
+
0
-
EI
+
es
0
-
ei
极限与配合的基本术语及定义论
+0.025

+0.018 -0.012

-0.026
基本尺寸
Ф60
6.基本偏差: 基本偏差是指两个极限偏差中靠近零线的那个偏差。
四、有关配合的术语定义
极限与配合的基本术语及定义论
1. 配合及其种类
配合是指公称尺寸相同的、相互结合的孔与轴公差带之间的关系。配合 的种类有三种:间隙配合、过盈配合和过渡配合。 (1)间隙配合 对于一批孔、轴,任取其中之一相配,具有间隙(包括最小间隙等于零) 的配合,称为间隙配合。即孔的公差带在轴的公差带之上。
二、基本偏差系列
1. 基本偏差代号 基本偏差代号用拉丁字母表示,大写字母表示孔的基本偏差,小写字母表 示轴的基本偏差。28种基本偏差代号,由26个拉丁字母中除去5个容易与 其他参数混淆的字母I、L、O、Q、W(i、l、o、q、w),剩下的21个字母 加上7个双写字母CD、EF、FG、JS、ZA、ZB、ZC(cd、ef、fg、js、za、 zb、zc)组成。这28种基本偏差构成了基本偏差系列。

互换性与技术测量

互换性与技术测量

互换性与技术测量1. 在机械和零件制造业中,零、部件的互换性是指在同一规格的一批零件或部件中,任取其一,不需要任何挑选或附加修配(如钳工修理)就能装在机器上,达到规定的功能要求,这样的一批零件或部件就称为具有互换性的零、部件。

2. 零、部件的互换性按其互换程度,可分为完全互换性和不完全互换性。

按其互换范围可分为内互换和外互换。

其中外互换比是完全互换。

3. 优先数系5R :4. 最大实体状态(MMC ):具有材料量为最多的状态。

此状态下的实体尺寸称为最大实体尺寸(MMS );最小实体状态(LMC)、最小实体尺寸(LMS )与之相反。

最大实体尺寸(MMS )是零件合格的起始尺寸,最小实体尺寸(LMS )是零件合格的终止尺寸。

5. 偏差与公差的术语及定义:实际偏差(a E 、a e )=实际尺寸-基本尺寸 极限偏差=极限尺寸-基本尺寸上偏差(ES 、es )=最大极限尺寸-基本尺寸 下偏差(EI 、ei )=最小极限尺寸-实际尺寸公差(T )=最大极限尺寸-最小极限尺寸=|上偏差-下偏差|公差带图 基本偏差系列图I 、L 、O 、Q 、W 不可用6. 标准偏差系列:ITa i =⋅尺寸的至级标准公差计算表7. 合格是指孔或轴满足极限尺寸要求具有互换性;合用是指孔轴的配合形成的间隙或过盈满足极限间隙或极限过盈的要求,即满足使用要求。

8. 两种配合制度:一般情况下优选用基孔制。

一般孔轴同级或差级配合,差级配合时孔比轴低一级。

9. 测量过程四要素:测量对象、测量单位、测量方法、测量准确度。

10. 两种实体基准:线纹尺,量块。

量块材料一般为铬锰钢。

选用原则:同尾、去尾、尽量少(4≤)。

标称长度5.5mm 以下刻于测量面,5.5mm 一下刻于上测量面左侧。

按等使用忽略测量误差。

按级使用忽略制造误差。

11. 83块量块组成:1.01,1.02,…到1.49,共49块; 1.5,1.6,…到1.9,共5块;2.0,2.5,…到9.5,共16块; 10,20,…到100,共10块; 1.005,1,0.5各一块。

互换性与测量技术课程复习要点

互换性与测量技术课程复习要点

互换性与测量技术课程复习要点《互换性与测量技术》课程复习要点课程名称:《互换性与测量技术》适⽤专业:机械设计制造及其⾃动化、车辆⼯程等辅导教材:《互换性与技术测量》管建峰、钟相强主编北京理⼯⼤学出版社复习要点:第⼀章绪论1、互换性的含义:机械制造中的互换性,是指按规定的⼏何、物理及其他质量参数的极限,来分别制造机械的各个组成部分,使其在装配与更换时不需辅助加⼯及修配,便能很好地满⾜使⽤和⽣产上的要求。

2、优先数和优先数系的定义、基本构成规律、数学特征定义:对各种技术参数进⾏协调、简化和统⼀的⼀种科学的数值制度。

优先数和优先数系?标准(GB321—80)与ISO3采⽤的优先数相同—⼗进制⼏何级数基本构成规律:(1)数系的项值中依次包含:…,0.001,0.01, 0.1, 1,10,100,…这些数,即由10的整数幂10N(其中N为整数)组成的⼗进数序列;(2)⼗进数序列按:…,0.001~0.01,0.01~0.1,0.1~1,1~10,10~100,100~1000,…的规律分成为若⼲区间,称为“⼗进段”;(3)每个“⼗进段”内都按同⼀公⽐q细分为⼏何级数,从⽽形成⼀个公⽐为q 的⼏何级数数值系列。

这样,可根据实际需要取不同的公⽐q,从⽽得到不同分级间隔的数值系列,形成优先数系。

数学特征(1)包含性在R40系列中包含有R20系列中的全部项值;在R20系列中包含有R10系列的全部项值;在R10系列中包含有R5系列的全部项值;在R80系列中包含有R40系列的全部项值。

(2)延伸性系列中的项值可以向两端⽆限延伸。

(3)相对差同⼀系列中,任意相邻两项优先数的相对差近似不变。

(4)积、商、和幂同⼀系列中,任意两项的理论值之积和商,任意⼀项理论值的整数幂,仍为此系列中⼀个优先数的理论值。

(5)和与差同⼀系列中,两个优先数的和与差,⼀般不再为优先数。

第⼆章⼏何量测量基础1.量块按“级”使⽤和按“等”使⽤有什么区别?①按“级”使⽤—忽略量块中⼼长度的制造误差,按量块的标称值使⽤。

互换性与技术测量概述

互换性与技术测量概述
为使产品的参数选择能遵守统一的规律,使参数选择一 开始就纳入标准化轨道,必须对各种技术参数的数值作出统 一规定。《优先数和优先数系》国家标准(GB321—2005) 就是其中最重要的一个标准,要求工业产品技术参数尽可能 采用它。
互换性与技术测量概述
1.3 标准及标准化
一、标准和标准化的引入
要使具有互换性的产品几何参数完全一致,是不可能, 也是不必要的。在此情况下,要使同种产品具有互换性,只 能使其几何参数、功能参数充分近似。其近似程度可按产品 质量要求的不同而不同。允许零件几何参数的变动量称为公 差。
现代化生产的特点是品种多、规模大、分工细和协作多。 为使社会生产有序地进行,必须通过标准化使产品规格品种 简化,使分散的、局部的生产环节相互协调和统一,使公差 标准化。
误差是在加工过程中产生的,是不可避免的,并客观存在的, 它的大小受加工过程中的各种因素影响。而公差是由设计人员 根据产品的使用性能要求给定的,是允许零件的几何参数的最 大变动量,并明确地把它在图样上表示出来。对于同一个零件, 规定的公差值越大,零件越容易加工,反之则越难以加工。它 反映了一批零件对制造精度的要求和经济性要求。
机械工程基础
互换性与技术测量概述
本课程的性质、基本要求与学习方法
一、性质:
本课程是工科机械类各专业必修的一门 基础专业课。它由“公差配合”与“技术 测量”两部分组成,讲述了机械零件几何 参数互换性的基本概念,分析几何误差及 其控制的基本原理,介绍有关公差标准及 其应用,学习技术测量的基础知识和基本 技能。
⑥ 企业标准(QB)
互换性与技术测量概述
1.4 优先数与优先数系
一、优先数和优先数系的引入
在机械设计中,常常需要确定很多参数,而这些参数往 往不是孤立的,一旦选定,这个数值就会按照一定规律,向 一切有关的参数传播。例如,螺栓的尺寸一旦确定,将会影 响螺母的尺寸、丝锥板牙的尺寸、螺栓孔的尺寸以及加工螺 栓孔的钻头的尺寸等。由于数值如此不断关联、不断传播, 所以,机械产品中的各种技术参数不能随意确定。

《互换性与测量技术》复习

《互换性与测量技术》复习

第一章基本概念(绪论)1.互换性的含义:三层(1)配前按一定要求制造;(2)装配时不需挑选,不需修配或调整可进行装配;(3)装配后满足使用性能的要求。

(或书P1)2.互换性、标准化及测量技术之间的关系:标准化是实现互换性生产的基础或前提。

技术测量是实现互换性的保证;标准化是技术测量的依据。

3.互换性可以分为几何要素互换和功能互换,本课程讨论尺寸、形位公差,表面粗糙度,研究的是几何要素互换。

本课程的主要内容是互换性标准,其次是几何量的测量。

4.优先数系:GB/T321-1980《优先数和优先数系》规定了R5、R10、R20、R40四个基本系列和R80补充系列,在实际工作中应优先采用优先数,使参数的选择一开始就纳入标准化的轨道。

第二章测量技术基础一、量块的精度:按制造精度分为5分级,按鉴定精度分为6等。

按级使用是将标称值作为工作尺寸,按等使用是将鉴定值(即量块的实际尺寸)作为工作尺寸。

二、系统误差的处理:对于已知的定值系统误差,采用修正的方法。

三、随机误差的处理:单次测量结果=测得值(可以是计量器具的测量极限误差);为测量极限误差,误差在此区间的概率0.9973。

多次测量结果= 多次测量的结果精度高四、间接测量的数据处理y=f(x1,x2)五、随机误差特性、测量方法、测量范围、示值范围、阿贝误差第三章尺寸精度设计(孔、轴的极限与配合)例:查表确定配合φ35H7/n6的孔、轴极限偏差值,画出公差带图,求出极限间隙或极限过盈,说明该配合的基准制及配合性质。

解:基本尺寸φ35,IT7=25μm,IT6=16μm轴的基本偏差为上偏差,ei=+17μmEI=0μm,ES=EI+IT7=25μm,es=ei+IT6=33μm此配合是基孔制,属过渡配合Xmax=ES-ei=0.008mm,Ymax=EI-es=-0.033mm三、基本偏差系列基本偏差的定义代号28种排列规律特殊情况:H (h) JS (js) J (j)同名配合:两个配合必须满足:(1)一个为基孔制,另一个为基轴制;(2)非基准件的基本偏差代号相同;(3)孔、轴工艺等价。

互换性与测量技术基础培训

互换性与测量技术基础培训
同时,随着新材料、新工艺的不断涌现,互换性与测量技术将面临更多的挑战和机 遇。
学员心得体会分享
学员表示,通过课程学习,对 互换性与测量技术有了更深入 的了解和认识,工程设计能力 得到了显著提升。
学员认为,课程中的案例分析 非常实用,能够帮助他们更好 地理解和应用所学知识。
学员还表示,课程中的互动环 节非常有趣,能够激发他们的 学习兴趣和积极性。
互换性与测量技术基础培训
演讲人: 日期:
目录
• 课程性质与基本概念 • 尺寸精度设计基础 • 几何精度设计基础 • 表面粗糙度精度设计 • 典型零部件精度设计实例分析
目录
• 尺寸链计算与应用 • 实验环节与操作技能培养 • 课程总结与展望
01
课程性质与基本概念
互换性与测量技术概述
互换性定义
互换性是指在同一规格的一批零件或 部件中,任取其一,不需进行任何挑 选、修配或调整,就能装在机器上达 到规定的功能要求。
几何要素的分类
根据其在零件上的不同 作用,可分为理想要素
和实际要素。
理想要素
具有几何学意义的点、 线、面,无任何误差。
实际要素
零件上实际存在的点、 线、面,存在一定误差

几何公差项目及符号
几何公差的概念
允许零件几何参数在一定范围 内变动的量。
几何公差的分类
根据控制对象的不同,可分为 形状公差、方向公差、位置公 差和跳动公差。
表面粗糙度越小,零件的耐磨性越好。
对疲劳强度的影响
对接触刚度的影响
表面粗糙度会引起应力集中,降低零件的 疲劳强度。
表面粗糙度会影响零件接触面的刚度和密封 性。
表面粗糙度选用原则及标注方法
选用原则
根据零件的工作要求、材料性质和加工 工艺等因素,合理选择表面粗糙度数值 。

《互换性与技术测量》课件

《互换性与技术测量》课件

制造误差
由于加工过程中各种因素的影响 ,导致零件的实际尺寸、形状和 位置与理想状态存在偏差。
测量误差
由于测量设备、测量方法和环境 等因素的影响,导致测量结果的 不准确性。
磨损与疲劳
长期使用过程中,由于摩擦、振 动等因素,导致零件的几何量精 度逐渐降低。
几何量精度的检测方法
1 2 3
比较测量法
将待测零件与标准件进行比较,通过直接观察或 使用测量工具来评定零件的几何量精度。
技术测量的定义是使用测量工具和测量方法对各种量值进行测量,以获得准确、 可靠的数据和结果。
详细描述
技术测量是一种基于数学和物理原理的测量方法,通过使用各种测量工具和设备 ,对各种量值进行测量,如长度、宽度、高度、重量、温度等。它涉及到多个领 域的知识和技术,如几何量测量、机械量测量、电磁量测量等。
技术测量的基本要素
05 测量误差与数据处理
测量误差的来源与分类
•·
系统误差: 由于某种确定的、经 常性的因素引起的测量误差,其 大小和符号可以预测。例如,测 量仪器的偏差或老化。
测量误差的来源与分类
随机误差: 由于偶然因素引起的 测量误差,其大小和符号无法预 测。例如,温度、压力的微小波 动或测量仪器的不完善。
粗大误差: 由于测量者疏忽或外 部干扰引起的明显错误。例如, 读数错误或记录错误。
游隙的检测是为了确定轴承在安装后 是否具有足够的游隙,以保证轴承的 正常润滑和运转。
圆柱齿轮的互换性检测
01
02
03
04
圆柱齿轮的互换性检测主要包 括齿形精度、齿向精度和齿距
精度的检测。
齿形精度的检测是为了确保齿 轮的齿形符合设计要求,以减 小齿轮运转时的振动和噪声。

《互换性》基础知识点

《互换性》基础知识点

《互换性》基础知识点一、互换性的概念互换性是指在机械零件制造过程中,同一规格的零件可以相互替换,而不会影响整个机械系统的性能。

它是一种重要的工程设计原则,能够提高生产效率,降低成本,并且能够提高机械系统的可靠性和稳定性。

二、互换性的分类1、几何参数互换性:指零件的几何尺寸和形状公差在制造过程中符合互换性原则,如直径、长度、角度等。

2、机械性能互换性:指零件在经过不同的使用条件后,其机械性能仍然保持一致,如抗磨损性、抗疲劳性等。

3、精度互换性:指零件的精度等级在制造过程中符合互换性原则,如尺寸精度、形位公差等。

三、互换性的实现1、采用标准化的设计:在设计中采用标准化的尺寸和公差,使零件具有互换性。

2、采用先进的加工方法:采用高精度的加工方法,如数控机床、加工中心等,可以提高零件的精度和一致性。

3、采用合理的检测方法:采用高精度的检测方法,如光学测量、射线检测等,可以确保零件的精度和质量。

4、加强质量控制:加强原材料、半成品和成品的检验和控制,确保每个环节的质量都符合要求。

四、互换性的应用1、在汽车制造中的应用:汽车制造中需要大量的零件,采用互换性原则可以大大提高生产效率和质量。

2、在机械制造中的应用:机械制造中需要加工和组装大量的零件,采用互换性原则可以提高生产效率和质量。

3、在医疗器械制造中的应用:医疗器械制造中对精度和质量要求非常高,采用互换性原则可以确保产品的质量和安全性。

总之,互换性是机械工程中的重要概念之一,它能够提高生产效率、降低成本并且提高产品质量和可靠性。

因此,在机械工程中采用互换性原则是非常重要的。

《证券基础知识》知识点随着经济的发展和社会的进步,证券市场在金融体系中的地位越来越重要。

对于想要深入了解证券市场的人来说,掌握《证券基础知识》是非常必要的。

本文将介绍一些《证券基础知识》的重要知识点。

一、证券市场概述证券市场是股票、债券等有价证券发行和交易的场所。

它由证券交易所、证券公司、投资者等组成,其主要功能是提供资本筹集、证券交易、信息披露和资源配置等。

互换性与测量技术基础(完整)

互换性与测量技术基础(完整)

不确定度评定与控制
介绍测量数据中的不确定度,以及评定和控制不确定度的方法和指南。
案例研究和实际应用举例
汽车制造业
使用精确的测量技术来确保零 部件的互换性,提高汽车生产 效率。
航空航天领域
精准的测量技术对航空和航天 器件的研发、制造和维修至关 重要。
医药行业
测量技术在药物研发和生产过 程中的应用能够确保药品质量 和安全性。
只有保证部件的互换性,才能得 出准确的测量结果。
互换性推动部件标准化
互换性鼓励制造标准化,提高生 产效率和质量。
测量技术基础支持互换性
测量技术提供了评定和控制互换 性的方法和工具。
测量技术基础的常用方法和工具
1Leabharlann 直尺和卡尺用于线性尺寸的测量。
投影仪
2
用于表面形状和轮廓的测量。
3
坐标测量机
用于三维形状和位置的测量。
互换性与测量技术基础
互换性与测量技术基础的定义与概述。探讨互换性的分类和特点,以及测量 技术基础的重要性和应用领域。深入研究互换性和测量技术基础之间的关系, 以及常用方法和工具。讨论不确定度评定与控制,并通过案例研究和实际应 用举例。
互换性的分类与特点
尺寸互换性
包括线性尺寸、表面形状等。
方位互换性
用于描述部件的方向性和旋转关系。
位置互换性
描述部件的相对位置和配合关系。
形位互换性
结合尺寸、位置和方位要求的综合互换性。
测量技术基础的重要性和应用领域
1 质量控制
确保产品质量和合规性。
2 工程设计
确保设计精度和一致性。
3 科学研究
提供准确的实验测量结果。
互换性与测量技术基础之间的关系
互换性保证测量精度

互换性与技术测量

互换性与技术测量

Da
da
第二节 极限与配合的基本词汇
一、有关“尺寸”的术语和定义(GB/T1800.1—1997)
(4)极限尺寸:一个孔或轴允许的尺寸的两个极端。最大极 限尺寸:Dmax、dmax ,最小极限尺寸:Dmin、dmin


合格零件的实际尺寸应该是:
最大极限尺寸 最小极限尺寸
基本尺寸 最小极 限尺寸 最大极 限尺寸
第二节 极限与配合的基本词汇
一、有关“尺寸”的术语和定义(GB/T1800.1—1997)

d
d
LL
d
第二节 极限与配合的基本词汇
一、有关“尺寸”的术语和定义(GB/T1800.1—1997)
(3)实际尺寸 (局部实际尺寸) 实际尺寸是通过测量得到的尺寸(Da、da ) 实际尺寸并非尺寸的真值。
() 4、为了实现互换性,零件的公差规定的越小越好。( ) 5、企业标准比国家标准层次低,在标准要求上可稍低于国
家标准。( )
第一章 孔与轴的极限与配合
本章内容: 第一节 概述 第二节 极限与配合的基本词汇 第三节 极限与配合的国家标准 第四节 国家标准规定的公差带与配合 第五节 公差与配合的选用 第六节 线性尺寸的未注公差
三、 有关“配合”的常用术语及定义
1.间隙与过盈:
+
孔的尺寸—轴的尺寸=代数差

间隙X 过盈Y
2. 配合:
基本尺寸相同、相互结合的孔和轴公差带之间的关系。 对一批零件而言,配合反映了机器上相互结合的零件间的 松紧程度。
第二节 极限与配合的基本词汇
三、 பைடு நூலகம்关“配合”的常用术语及定义
(1) 间隙配合 孔的公差带在轴公差带上方,即具有间隙的配合(包括
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
21
标准的分类
标准按不同的级别颁发。我国标准分为: 国家标准(GB): GB表示国家强制标准,GB/T表示国家推荐
标准,是对全国技术、经济发展有重大意义而必须制定的全 国范围内统一的标准。 行业标准(原部颁标准或专业标准):主要指全国性的各专业 范围内统一的标准。如SY、JB、QB等。 地方标准:指省、直辖市、自治区制定的各种技术经济规定。 如“沪Q”、 “京Q”等。 企业标准(QB):通常指未制定国标、部标的产品应制定企 业标准。一般,企业标准严于国家标准或行业标准。
本课程仅讨论几何参数的互换性。几何参数包括尺寸、形 状、位置、表面微观形状。 ※ 可见,互换性应同时具备三个条件:
第一,不经选择; 第二,不需辅助加工和修配; 第三,满足规定的功能要求。
14
2.4 互换性的分类
1.按参数特性或使用要求分:
(1)几何互换性(狭义互换性):是指规定几何参数的公差以保证 成品的几何参数充分近似所达到的互换性。是本课程所讲的 互换性。
5
1.1 机械精度设计的意义
产品要有竞争力,就是要在这几个方面具有综合竞争力,不 能以牺牲其中任何一个为代价。如果单纯为提高产品质量,对精 度提出过高的要求,会增加加工成本,降低合格品率,推迟产品 交货、上市的时间,影响时间和价格竞争力;如果单纯考虑成本 因素,按每个零件的经济精度设计和加工,又会使产品质量和装 配成功率下降,同样会影响其综合竞争能力。
本章重点:互换性、标准化与优先数系的概念 难点内容:零件互换性的基本概念和分类。
3
1 本课程的研究对象
本课程的研究对象是关于机械或仪器零部件的几何参数(即尺寸、形状、 位置和表面粗糙度)的精度设计及其检测原理,更具体地说,是学习如何合 理解决产品使用要求和制造工艺成本之间的矛盾。解决的方法就是规定合理 的公差,并用检测手段保证其贯彻实施。可见,“公差”在生产中是非常重 要的。
标准与标准化正是联系这种关系的主要途径和手 段,是实现互换性的基础。
20
3.1 标准的概念
标准是对重复性事物和概念所作的统一规定,它 以科学、技术和实践经验的综合成果为基础,经有 关方面协商一致,由主管机构批准,以特定形式发 布,作为共同遵守的准则和依据。
标准的范围极广,种类繁多,涉及到人类生活的 各个方面。本课程研究的公差标准、检测器具和方 法标准,大多属于国家基础标准。
4
1.1 机械精度设计的意义
产品设计的各个阶段都对产品性能、质量和成本有一定 影响,其中技术设计阶段中的精度设计是影响较大、难度也 较大的环节。精度设计包括非几何量(速度、流量、压力等) 精度设计和几何量(长度、角度等)精度设计,本课程主要 的研究对象为几何量的精度设计。
精度设计对产品竞争力有很大的影响。产品竞争力综 合体现在时间(T)、质量(Q)、价格(C)和创新(C)竞 争能力等方面。
22
国际标准化组织(ISO)
1947年2月23日,国际标准化组织(ISO) 正式成立。主要负责制定和颁发国际标准。 我国于1979年恢复参加ISO组织后,陆续修订 了自己的标准。修订的原则是,在立足我国 生产实际的基础上向ISO靠拢,以利于加强我 国在国际上的技术交流和产品互换。
ห้องสมุดไป่ตู้23
3.2 标准化
1.1 机械精度设计的研究对象
机械产品设计从时间顺序上,一般经过以下四个阶段: 产品规划阶段:主要进行需求分析、市场预测、可行性分析,确定设计参数 及制约因素; 方案设计阶段:主要进行产品功能的原理设计; 技术设计阶段:此阶段是将功能原理方案具体化为机器及零部件的具体结构, 包括运动设计、结构设计、精度设计、模型实验等; 施工设计阶段:进行零件图、装配图、各种加工工艺的设计。
10
2.1 公差与误差的关系
加工误差是不可避免的,其误差值在一定范围内变化是允 许的,加工后零件的误差只要不超过零件的公差,零件是合 格的。所以,公差是设计给定的,用于限制加工误差;误差 则是加工过程中产生的。加工误差包括:
尺寸误差:实际尺寸与理想尺寸之差。 形状误差:宏观几何形状误差(形状误差,由工艺系统误 差所造成)、微观几何形状误差(表面粗糙度,刀具在工件 上留下的波峰和波长)、表面波度误差(加工过程中振动引 起的)。 位置误差:各要素之间实际相对位置与理想位置的差值。
24
※ 3.3 优先数和优先数系
1、数值的传播
在机械设计中,常常需要确定很多参数,而这些参数往往不是孤立 的,一旦选定,这个数值就会按照一定规律,向一切有关的参数传播。 (1)数值的横向传播:例如,螺栓的尺寸一旦确定,将会影响螺母的尺寸、 丝锥板牙的尺寸、螺栓孔的尺寸以及加工螺栓孔的钻头的尺寸等。这种 情况称为数值的横向传播。 (2)数值的纵向传播:如同一品种的某个参数从小到大取不同的值,从而 形成不同规格的产品系列。这种情况称为数值的纵向传播。
应用:零部件厂际协作应采用完全互换,部件或构件在同一厂制造和装配时, 可采用不完全互换。
17
2.4 互换性的分类(续)
3.对标准部件或机构来讲, 分为
(1)外互换 :指部件或机构与 其外部相配件间的互换性。如 滚动轴承内圈内径与轴的配合, 外圈与轴承座孔的装配。
(2)内互换 :指部件或机构内 部组成零件间的互换性。如滚 动轴承内、外圈滚道与滚珠或 滚柱的装配。
16
2.4 互换性的分类(续)
不完全互换分为: 1)分组互换 :在生产中,当机器上某些相配合的部件精度要求高,加工困
难,制造成本高时,往往把零件的精度适当降低,以便于制造,然后再根 据实测尺寸的大小,将制成的相配零件分成若干组,使每组内的尺寸差别 比较小,最后,再把同组的零件进行装配。不同组之间的零、部件不能互 换。如滚动轴承内、外圈滚道与滚动体的结合采用分组互换。 2)调整互换 :零、部件加工后,在装配时要用调整的方法改变尺寸或位置, 才能满足功能要求。如在装配中使用调整垫片或调整镶条。 3)修配互换 :零、部件加工后,在装配时要去除材料以改变尺寸,才能满 足功能要求。如对普通车床尾座部件中的垫板进行再修磨。 不完全互换主要适用于小批量和单件生产。
互换性原则是精度设计的目的,标准化原则是精度设计的基础,而 匹配性原则和最优化原则是精度设计的手段,从而构成了精度设计的 一个彼此独立而又相互依存的完美整体。
13
2.3 互换性的概念
例如:机器上的螺钉、灯泡,自行车、缝纫机、钟表上的零 部件等。 定义:同一规格的一批零部件,任取其一,不经任何挑选和 修配就能装在机器上,并能满足其使用功能要求的特性叫做 互换性。机械制造业中的互换性通常包括几何参数、机械性 能和理化性能方面的互换性。
27
※ 3.3 优先数和优先数系
3.优先数系
GB321—80中规定以十进制等比数列为优先数系,并规定了 五个系列,它们分别用符号R5、 R10、 R20、 R40和R80表示: ※(1)基本系列R5、 R10、 R20、 R40
刀具生 产厂
丝锥
人们总结了一种科学 的统一的数值标准,即为 优先数和优先数系。
26
※ 3.3 优先数和优先数系
2、对数系的要求
(1)彼此相关,疏密适当; (2)能两端延伸和中间插入; (3)两相邻数的相对差为定值; (4)积、商后仍为数系中的数; (5)十进制数。
等差数列不能全部满足上述要求,而等比数 列则完全满足要求。
定义:标准化是指标准的制订、发布和贯彻实施的全部活动过 程,包括从调查标准化对象开始,经试验、分析和综合归 纳,进而制订和贯彻标准,以后还要修订标准等等。标准 化是以标准的形式体现的,也是一个不断循环、不断提高 的过程。
意义:标准化是组织现代化生产的重要手段,是实现互换性的 必要前提,是国家现代化水平的重要标志之一。它对人类 进步和科学技术发展起着巨大的推动作用。
(2)功能互换性(广义互换性):是指规定功能参数的公差以保证 成品的功能充分近似所达到的互换性。功能参数包括几何参 数、材料机械性能参数(如刚度、挠度、硬度等)以及化学、 光学、电学等参数。
15
2.4 互换性的分类(续)
※ 2. 按零部件互换程度分: (1)完全互换(也称绝对互换):装配时不需任何 挑选、调整或修配等辅助处理,在功能上便具有彼 此互相替换的性能。 特点:装配或更换时不需要挑选或修配。如日常生 活中所用电灯泡。 (2)不完全互换(也称有限互换):装配前需经过 挑选、调整或修配等辅助处理,在功能上才具有彼 此互相替换的性能。 特点:装配时允许挑选、调整和修配。
7
1.3 本课程的基本特点
1.特点
概念性强,定义、术语多,涉及面广,符号、代号 多,标准规定多,实践性强。
在学习中应及时总结归纳,认真完成作业和实验。
8
1.4 课程组成
9
2、公差与误差的概念
任何一台机器的零件都是按一定的加工工艺加工出 来的,由于加工设备与工艺方法的不完善,不可能制 造出绝对符合理想尺寸和形位要求的产品,实际生产 出来的零件与设计要求之间总是会有误差的(误差公 理)。只要把误差控制在允许的范围内,就可以保证 零件的使用要求,这个允许的最大范围就是公差。
使用、维修方面:减少了机器的使用和维修的 时间和费用,提高了机器的使用价值。
19
3 标准化与优先数系
标准和标准化的引入 制定标准的必要性:现代化工业生产的特点是规
模大,协作单位多,互换性要求高,为了正确协调 各生产部门和准确衔接各生产环节,必须有一种协 调手段,使分散的局部的生产部门和生产环节保持 必要的技术统一,成为一个有机的整体,以实现互 换性生产。
互换性与技术测量培训-
零件互换性的基本概念和分类
1
目录
• 0 本章内容 • 1 本课程的研究对象 • 2 公差与误差的概念 • 3 标准化与优先数系 • 4 几何量的检测
2
0 本章内容
本章目的:
1、掌握互换性、标准化的基本概念及其在机械中的 作用;
相关文档
最新文档
