占空比可调的脉冲发生器

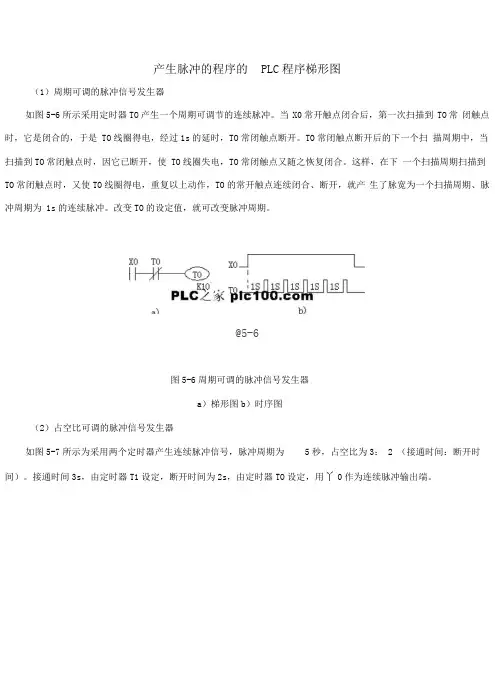

产生脉冲的程序的PLC程序梯形图
产生脉冲的程序的PLC程序梯形图(1)周期可调的脉冲信号发生器如图5-6所示采用定时器TO产生一个周期可调节的连续脉冲。
当 X0常开触点闭合后,第一次扫描到 TO常闭触点时,它是闭合的,于是 TO线圈得电,经过1s的延时,TO常闭触点断开。
TO常闭触点断开后的下一个扫描周期中,当扫描到TO常闭触点时,因它已断开,使 TO线圈失电,TO常闭触点又随之恢复闭合。
这样,在下一个扫描周期扫描到TO常闭触点时,又使TO线圈得电,重复以上动作,TO的常开触点连续闭合、断开,就产生了脉宽为一个扫描周期、脉冲周期为 1s的连续脉冲。
改变TO的设定值,就可改变脉冲周期。
@5-6图5-6周期可调的脉冲信号发生器a)梯形图b)时序图(2)占空比可调的脉冲信号发生器如图5-7所示为采用两个定时器产生连续脉冲信号,脉冲周期为5秒,占空比为3: 2 (接通时间:断开时间)。
接通时间3s,由定时器T1设定,断开时间为2s,由定时器TO设定,用丫0作为连续脉冲输出端。
图5-7占空比可调的脉冲信号发生器a)梯形图b)时序图(3) 顺序脉冲发生器如图5-8a 所示为用三个定时器产生一组顺序脉冲的梯形图程序,顺序脉冲波形如图 5-8b 所示。
当X4接 通,T40开始延时,同时丫31通电,定时10s 时间到,T40常闭触点断开,丫31断电。
T40常开触点闭合,T41 开始延时,同时Y32通电,当T41定时15s 时间到,Y32断电。
T41常开触点闭合,T42开始延时.同时Y33通 电,T42定时20s 时间到,丫33断电。
如果X4仍接通,重新开始产生顺序脉冲,直至 X4断开。
当X4断开时, 所有的定时器全部断电,定时器触点复位,输出 丫31、Y32及丫33全部断电。
X4 T42T ——K1QC屈 T40T —―T40T --------- mK190WO T41T _pT41 十、T ------ <S)ISDOT41 诧T ―k ― xoT1 TO i 10S 10SCDb)b)图5-8图5-8顺序脉冲发生器a)梯形图b)时序图欢迎您的下载,资料仅供参考!致力为企业和个人提供合同协议,策划案计划书,学习资料等打造全网一站式需求。
占空比可调的时钟脉冲发生器 实验报告讲解
《电子设计与制作》设计报告题目:基于555占空比可调的时钟脉冲发生器系部:电子信息工程学院专业:电子信息工程技术班级:学生姓名: 学号:指导教师:年月日目录1 设计任务与要求 (1)1.1 设计内容 (1)1.2 任务 (1)2 实验目的 (1)3 实验器材 (1)4 实验原理 (1)4.1 555电路的工作原理 (1)4.1.1 555芯片引脚介绍 (1)4.1.2 555功能介绍 (2)4.1.3 占空比可调的方波信号发生器 (3)4.2本电路能达到的实用功能 (4)5 实验内容及实验数据 (4)5.1 设计内容及任务 (4)5.2 实验数据 (4)5.2.1 仿真电路图 (4)5.2.2 仿真电路结果 (5)5.2.3 操作实验结果 (6)6 收获 (7)7 参考文献 (8)1 设计任务与要求1.1 设计内容:1.给出集成电路芯片的主要技术参数,熟悉555 IC芯片各引脚的功能,并逐个说明.2.简要说明电路的工作原理及本电路能达到的实用功能..3.完成下列参数要求的电路设计。
如下:A.当方波输出频率f=100HZ时,占空比D=50%、D<50%、D>50%时的输出波形;B.当方波输出频率f=1KHZ时,占空比D=50%、D<50%、D>50%时的输出波形;1.2 任务:1 设计电路原理图;2 在实验室提供的设备上安装电路并模拟运行;3 撰写实验报告。
2 实验目的:1 熟悉555型集成时基电路结构、工作原理及其特点。
2 掌握555型集成时基电路的基本应用。
3 掌握由555集成时基电路组成的占空比可调的方波信号发生器。
3 实验器材:电阻:二极管:电容:555芯片:示波器:等4 实验原理:4.1 555电路的工作原理4.1.1 555芯片引脚介绍图1 555电路芯片结构和引脚图555定时器是一种应用极为广泛的中规模集成电路,该电路使用灵活、方便,只需外接少量的阻容原件就可以构成单稳、多谐和施密特触发器。
占空比可调方波发生器电路及其原理分析
占空比可调方波发生器电路及其原理分析在电气专业及日常生活中,常常会用到方波信号。
有很多方法可以实现方波的产生,为方便以后实验和生活中遇到产生方波的情况,需要设计出通过改变参数以实现占空比可调的方波产生器。
利用到模拟电子技术和数字电子技术的相关知识,如波形发生器原理、555定时器原理以及更多的扩展。
将理论运用于实践,设计出切实可行的电路来,并用Multisim仿真软件进行电路的模拟运行。
这就要求我们也必须熟练地掌握Multisim的运用,用它来仿真出各种电路。
设计一个占空比可调的方波发生器;其占空比调节范围为:minD=%3.8;maxD=%7.91。
方波频率约为1KHz。
分析用555定时器设计的方案:555定时器是一种多用途的单片中规模集成电路。
该电路使用灵活、方便,只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。
因而在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。
目前生产的定时器有双极型和CMOS两种类型,其型号分别有NE555(或5G555)和C7555等多种。
通常,双极型产品型号最后的三位数码都是555,CMOS产品型号的最后四位数码都是7555,它们的结构、工作原理以及外部引脚排列基本相同。
一般双极型定时器具有较大的驱动能力,而CMOS定时电路具有低功耗、输入阻抗高等优点。
555定时器工作的电源电压很宽,并可承受较大的负载电流。
双极型定时器电源电压范围为5~16V,最大负载电流可达200mA;CMOS定时器电源电压变化范围为3~18V,最大负载电流在4mA以下图为555集成电路内部结构框图:其中由三个5KΩ的电阻1R、2R和3R组成分压器,为两个比较器C1和C2提供参考电压,当控制端MV悬空时(为避免干扰MV端与地之间接一0.01μF左右的电容),3/2CCAVV=,3/CCBVV=,当控制端加电压时MAVV=,2/MBVV=。
放电管TD的输出端Q‘为集电极开路输出,其集电极最大电流可达50mA,因此具有较大的带灌电流负载的能力。

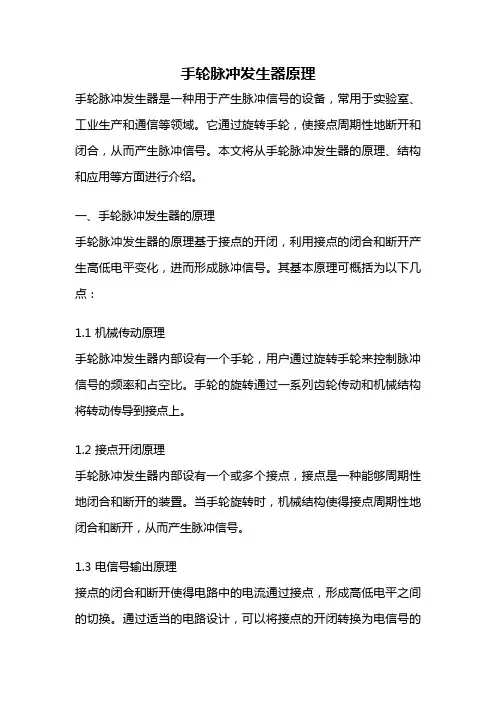

手轮脉冲发生器原理
手轮脉冲发生器原理手轮脉冲发生器是一种用于产生脉冲信号的设备,常用于实验室、工业生产和通信等领域。
它通过旋转手轮,使接点周期性地断开和闭合,从而产生脉冲信号。
本文将从手轮脉冲发生器的原理、结构和应用等方面进行介绍。
一、手轮脉冲发生器的原理手轮脉冲发生器的原理基于接点的开闭,利用接点的闭合和断开产生高低电平变化,进而形成脉冲信号。
其基本原理可概括为以下几点:1.1 机械传动原理手轮脉冲发生器内部设有一个手轮,用户通过旋转手轮来控制脉冲信号的频率和占空比。
手轮的旋转通过一系列齿轮传动和机械结构将转动传导到接点上。
1.2 接点开闭原理手轮脉冲发生器内部设有一个或多个接点,接点是一种能够周期性地闭合和断开的装置。
当手轮旋转时,机械结构使得接点周期性地闭合和断开,从而产生脉冲信号。
1.3 电信号输出原理接点的闭合和断开使得电路中的电流通过接点,形成高低电平之间的切换。
通过适当的电路设计,可以将接点的开闭转换为电信号的高低电平输出。
二、手轮脉冲发生器的结构手轮脉冲发生器通常由手轮、齿轮传动、接点、电路板等组成。
下面将对其结构进行详细描述:2.1 手轮手轮是手轮脉冲发生器的核心部件,用户通过旋转手轮控制脉冲信号的频率和占空比。
手轮通常由金属或塑料制成,外部设有刻度和标记,方便用户对手轮进行调节。
2.2 齿轮传动手轮通过齿轮传动将旋转运动传递到接点上。
齿轮传动通常由多个齿轮组成,通过齿轮的不同齿数比例,可以实现手轮旋转运动到接点的转换。
2.3 接点手轮脉冲发生器内部设有一个或多个接点,接点是实现开闭功能的关键部件。
接点通常由金属材料制成,具有良好的导电性和机械弹性,可以承受频繁的开闭操作。
2.4 电路板手轮脉冲发生器的电路板是实现信号调节和输出的重要组成部分。
电路板上通常包括信号调节电路、电源电路和输出接口等。
通过电路板的设计,可以实现对脉冲信号的频率、占空比和幅度等参数的调节。
三、手轮脉冲发生器的应用手轮脉冲发生器具有频率可调、占空比可调和幅度可调等特点,因此在许多领域都有广泛的应用。
实验二 占空比可调的矩形波发生器
实验二占空比可调的矩形波发生器实验一、实验目的1.掌握NE555、ICM7555等定时器芯片的使用方法;2.了解占空比可调的矩形波发生器的设计方法。
二、实验原理1.定时器介绍555定时器是一种多用途的单片中规模集成电路。
该电路使用灵活、方便,只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。
因而在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。
目前生产的定时器有双极型和CMOS两种类型,其型号分别有NE555(或5G555)和C7555等多种。
通常,双极型产品型号最后的三位数码都是555,CMOS产品型号的最后四位数码都是7555,它们的结构、工作原理以及外部引脚排列基本相同。
一般双极型定时器具有较大的驱动能力,而CMOS定时电路具有低功耗、输入阻抗高等优点。
555定时器工作的电源电压很宽,并可承受较大的负载电流。
双极型定时器电源电压范围为5~16V,最大负载电流可达200mA;CMOS定时器电源电压变化范围为3~18V,最大负载电流在4mA以下。
图1为555集成电路内部结构框图。
其中由三个5KΩ的电阻R1、R2和R3组成分压器,为两个比较器C1和C2提供参考电压,当控制端VM悬空时(为避免干扰V M端与地之间接一0.01μF左右的电容),VA=2VCC/3,VB=VCC/3,当控制端加电压时V A=V M,V B=V M/2。
放电管TD 的输出端Q'为集电极开路输出,其集电极最大电流可达50mA ,因此具有较大的带灌电流负载的能力。
555集成电路的输出级为推拉式结构。
D R 是置零输入端,若复位端D R 加低电平或接地,不管其他输入状态如何,均可使它的输出VO 为“0”电平。
正常工作时必须使DR 处于高电平。
2.功能555定时器的功能主要是由两个比较器C1和C2的工作状况决定的。
由图1可知,当V6>VA 、V2>VB 时,比较器C1的输出VC1=0、比较器C2的输出VC2=1,基本RS 触发器被置0,TD 导通,同时VO 为低电平。
占空比可调的方波发生器电路设计(0~100%可调)
华中师范大学武汉传媒学院课程设计课程名称__________________题目__________________专业__________________ 班级__________________ 学号__________________ 姓名__________________ 成绩__________________ 指导教师_________________________年_______ 月_______日实现占空比可调发生器1.目标(1)占空比可调范围0<D<100%(2)输出方波电压值:Vo=2v(3)振荡频率:f=1kHz(4)波形稳定2.思路根据555定时器改变阀值电压的值使之输出高电平或低电平的原理,就可以产生方波,通过电位器改变电阻的阻值来控制高低电平的时间就可以调节占空比了;通过调节输入的电压值,再通过万用表测量输出的电压值就可以保证输出幅度为某一定值;根据振荡频率公式,已知电阻值和输出振荡频率就可以算出需要电容值,以保证振荡频率为某一定值;为保证波形稳定,采用差分电路形式,用555定时器组成的多谐振荡器的振荡频率受电源电压和温度变化的影响很小;而为了简化电路及运算,采用两个二极管的单向导电特性,使电容器的充放电回路分开,回路不再重复,计算更加简便。
3.电路图(1)输入模块二极管D1,D2的单向导电性,使电容器C的充放电回路分开,调节电位器,就可以调节多谐振荡器的占空比。
(2)处理模块:555定时器各引脚功能如下:1脚:外接电源负极或接地(GND)。
2脚:TR触发输入。
3脚:输出端(OUT或Vo)。
4脚:RD复位端,移步清零且低电平有效,当接低电平时,不管TR、TH输入什么,电路总是输出“0”。
要想使电路正常工作,则4脚应与电源相连。
5脚:控制电压端CO(或VC)。
若此端外接电压,则可改变内部两个比较器的基准电压,当该端不用时,应将该端串入一只0.01μF电容接地,以防引入干扰。
占空比
电子技术课程设计报告班级:姓名:学号:一.题目占空比可调脉冲信号发生电路二.设计要求1.脉冲信号的频率连续可调;2.脉冲信号的占空比步进连续变化(分100步);3.脉冲信号为单极性脉冲。
三.原理框图四.(1)画出设计的电路(2)分析各部分的工作原理及信号的波形1.三角波发生电路:原理:滞回比较器:有滞回特性,具有抗干扰能。
从反相输入端输入的滞回比较器电路,如图(a)所示,电路中引入了正反馈。
滞回比较器的原理:从集成运放输出端的限幅电路可以看出,uo=±U Z。
集成运放反相输入端电位u N=u I,同相输入端电位根据“虚短”u N=u P,求出的u I就是阈值电压,因此得出当u I<-U T,u N<u P,因而uo=+U Z,所以u P=+U T。
u I>+U T,uo=-U Z。
当u I>+U T,u N>u P,因而uo=-U Z,所以u P=-U T。
u I<-U T,uo=+U Z。
可见,uo从+U Z跃变为-U Z和uo从-U Z跃变为+U Z的阈值电压是不同的.如上图(a)所示,则同相输入端的电位令u I=u N=u P,求出的u I就是阈值电压,因此得出滞回比较器的输出电压Uo1=+ - 6V,它的输入的积分电路的输出电压Uo2,所以U1的同相输入端的电位:令Up1=UN1=0,则阈值电压:积分电路:设初态UO1:-Uz —>Uz ,得:且三角波振荡周期为:所以,振荡频率为(以上的C都是C1)将方波电压作为积分运算电路的输入,在积分运算电路的输出就得到三角波电压。
在整个电路中,将方波发生电路中的RC充、放电回路用积分运算电路来取代,滞回比较器和积分电路的输出互为另一个电路的输入,滞回比较器输出为方波,经积分运算电路后变换为三角波.调节电路中R2、R3的阻值和C的容量,可以改变振荡频率。
而调节和R2的阻值,可以改变三角波的幅值。
三角波发生电路输出波形如下图所示:2.三角波处理电路:原理:右边的三角波处理电路用以提供反相输入端的电压与R6出来的输入进行叠加,达到抬高电平的效果。
占空比可调的脉冲发生器
沈阳航空航天大学课程设计报告课程设计名称:微机系统综合课程设计课程设计题目:占空比可调的脉冲发生器院(系):计算机学院专业:计算机科学与技术班级:学号:姓名:指导教师:张维君完成日期:2012年7月15日目录第1章总体设计方案 (1)1.1课程设计的内容和要求 (1)1.2课程设计原理 (1)1.3方案设计 (2)1.4方案论证 (2)1.5设计环境 (3)第2章详细设计方案 (3)2.1模块设计 (3)2.2程序流程图 (4)2.3硬件连线图 (6)第3章调试及结果分析 (7)3.1调试步骤及方法 (7)3.2实验结果 (7)3.3结果分析 (8)参考文献 (9)附录(源程序) (10)第1章总体设计方案1.1课程设计的内容和要求一、课程设计内容:具体内容如下:1.用8255和8253产生脉宽可调的脉冲信号;2.用实验箱上键盘中的两个按键调节脉冲;3.按脉宽增加键脉宽逐渐增大,按脉宽减小键脉宽逐渐减小;二、课程设计要求:1.认真查阅相关资料;2.独立设计、调试并通过指导教师现场验收;3.撰写课程设计报告。
1.2 课程设计原理根据课设要求,要实现通过键盘按键调节脉宽的脉冲信号发生器。
本次设计中主要使用了8259可编程中断控制器,8255可编程并行接口芯片,8279键盘/显示芯片,8253定时/计数器以及部分连线来实现以上功能。
利用8253芯片产生一定频率的脉冲信号,并用8255芯片以程序查询方式,检测该信号上高、低电平的持续时间,还要利用8259芯片的中断信号扫描信号,通过改变高电平的持续时间来调节占空比。
最后,应用8279芯片将结果显示到数码管上。
1.3 方案设计根据本次课程设计要求,用8253芯片计数器0产生低频率的方波信号,然后叠加一个矩形波,使之成为一个改变分频就可以改变占空比的矩形波。
再将该矩形波作为计数器1产生的输入信号,使计数器1产生脉宽可调的脉冲信号,并把该脉冲信号接到8255的一个引脚(PB0),运用程序查询方式循环检测这个引脚高、低电平持续时间。
占空比可调的多谐振荡器工作原理
占空比可调的多谐振荡器工作原理
占空比可调的多谐振荡器是一种能够产生多种频率输出信号的电路。
其工作原理是通过对输入信号的周期进行调节,来改变输出信号的频率。
具体来说,该电路包含一个可调节的占空比信号源和一个多谐振荡器。
占空比信号源可以是一个可变的脉冲宽度调制器(PWM),也可以是一个可变的电压控制脉冲发生器(VCO)。
当输入信号经过占空比信号源后,输出的信号就会受到占空比的影响,并随着占空比的变化而改变其频率。
多谐振荡器则是由多个谐振电路组成的电路。
每一个谐振电路都是一个带有特定频率的滤波器,只允许该频率的信号通过。
当多个谐振电路在一起工作时,输出信号就会是由多个频率组成的多个谐波信号的叠加。
因此,通过对占空比进行调节,可以改变输出信号的频率,从而实现多种频率输出信号。
这种电路常用于音频合成器、音序器、数字信号处理等领域。
- 1 -。
占空比可调的方波发生器电路设计(0~100%可调)
华中师范大学武汉传媒学院课程设计课程名称__________________题目__________________专业__________________ 班级__________________ 学号__________________ 姓名__________________ 成绩__________________ 指导教师_________________________年_______ 月_______日实现占空比可调发生器1.目标(1)占空比可调范围0<D<100%(2)输出方波电压值:Vo=2v(3)振荡频率:f=1kHz(4)波形稳定2.思路根据555定时器改变阀值电压的值使之输出高电平或低电平的原理,就可以产生方波,通过电位器改变电阻的阻值来控制高低电平的时间就可以调节占空比了;通过调节输入的电压值,再通过万用表测量输出的电压值就可以保证输出幅度为某一定值;根据振荡频率公式,已知电阻值和输出振荡频率就可以算出需要电容值,以保证振荡频率为某一定值;为保证波形稳定,采用差分电路形式,用555定时器组成的多谐振荡器的振荡频率受电源电压和温度变化的影响很小;而为了简化电路及运算,采用两个二极管的单向导电特性,使电容器的充放电回路分开,回路不再重复,计算更加简便。
3.电路图(1)输入模块二极管D1,D2的单向导电性,使电容器C的充放电回路分开,调节电位器,就可以调节多谐振荡器的占空比。
(2)处理模块:555定时器各引脚功能如下:1脚:外接电源负极或接地(GND)。
2脚:TR触发输入。
3脚:输出端(OUT或Vo)。
4脚:RD复位端,移步清零且低电平有效,当接低电平时,不管TR、TH输入什么,电路总是输出“0”。
要想使电路正常工作,则4脚应与电源相连。
5脚:控制电压端CO(或VC)。
若此端外接电压,则可改变内部两个比较器的基准电压,当该端不用时,应将该端串入一只0.01μF电容接地,以防引入干扰。
实验2—占空比可调的PWM信号发生器
实验2—占空比可调的PWM信号发生器第一篇:实验2—占空比可调的PWM信号发生器实验2占空比可调的PWM信号发生器一、实验任务基本部分:(1)用51单片机设计一个周期固定且占空比可调的PWM信号发生器。
