电气防护等级

合集下载

电气设备IP等级

IP是国际用来认定防护等级的代号.Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字表示防水，数字越大表示其防护等级越的防护
1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入
2 防止大于12mm之物体侵入防止手指碰到灯具内部零件
3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入
4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入
5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作
6 防尘完全防止灰尘侵入
防水等级
0 无防护无特殊的防护
1 防止滴水侵入防止垂直滴下之水滴
2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水
3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水
4 防止飞溅的水侵入防止各方向飞溅而来的水侵入
5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入
6 防止大浪的水侵入灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作
7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作
8 防止沉没的影响

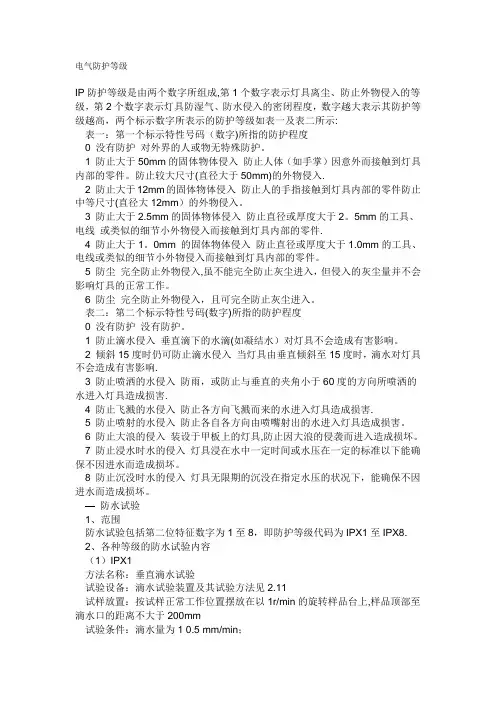

电气防护等级标准

电气防护等级IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。

1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

表二：第二个标示特性号码（数字）所指的防护程度0 没有防护没有防护。

1 防止滴水侵入垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。

2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响。

3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。

4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害。

5 防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。

6 防止大浪的侵入装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。

7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。

8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。

- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

电气防爆等级及防护等级基础知识

气体环境：适用于存在可燃气体的环境，如石油、化工等。
室内设备
室内设备：如配电箱、控制柜等，需要达到一定的防护等级，以保证设备的安全运行和人员的安全操作。
室外设备：如变压器、电机等，由于受到环境的影响，需要更高的防护等级，以抵抗水、尘等外界因素的侵害。
特殊环境：如化工、制药等行业的生产设备，由于存在易燃、易爆、腐蚀性物质等特殊环境，需要特别高的防护等级，以保证设备和人员的安全。
公共设施：如地铁、隧道等公共设施中的电气设备，需要达到一定的防护等级，以保证设施的正常运行和人员的安全。
特殊环境设备
定义：在特定环境下使用的电气设备，如高温、低温、高压、腐蚀等环境
应用场景：石油、化工、制药、食品加工等行业的生产设备，以及电力、交通、通讯等行业的特种设备
重要性：确保设备在特殊环境下能够正常工作，保障生产和人身安全
增安型电气设备：通过提高设备的电气安全性和结构设计，降低设备在正常运行时产生火花、电弧和高温的可能性
本质安全型电气设备：通过限制电路的电气参数，使设备在正常工作和故障状态下产生的电火花和热效应均不能点燃爆炸性混合物
正压型电气设备：通过保持设备内部保护气体的压力高于外部环境压力，阻止外部爆炸性混合物进入设备内部
化工行业：化工生产中存在各种易燃易爆物质，如原料、中间产物、产品等，因此需要使用防爆电气设备来确保安全生产。
其他行业：除上述行业外，还有电力、制药、食品加工等行业也需要使用防爆电气设备来确保安全生产。
制药行业
制药行业：由于制药过程中使用的原料和产品具有易燃易爆性，因此需要使用防爆电气设备来确保生产安全。
添加标题
防水等级：IPX1-IPX9

电气防护等级标准

电气防护等级IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示:表一：第一个标示特性号码（数字)所指的防护程度0 没有防护对外界的人或物无特殊防护。

1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸(直径大于50mm)的外物侵入.2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2。

5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件.4 防止大于1。

0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

5 防尘完全防止外物侵入,虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

表二：第二个标示特性号码(数字)所指的防护程度0 没有防护没有防护。

1 防止滴水侵入垂直滴下的水滴(如凝结水）对灯具不会造成有害影响。

2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响.3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害.4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害.5 防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。

6 防止大浪的侵入装设于甲板上的灯具,防止因大浪的侵袭而进入造成损坏。

7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。

8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。

—防水试验1、范围防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8. 2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间:10 min；（2）IPX2方法名称:倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2。

防护等级、保护等级及绝缘等级讲解

project department 源和电站工程部
1
一.防护等级
1）防护等级IP23的含义： IP为国际防护的意思，其中“I”表示英文单词“International” 的第一个字母，“P”表示英文单词“protection”的首字母；防护等级是由两个数字所组成，如IP23CH第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示防潮、防水侵入的密闭程度，数字越大表示防护等级越高。具体的表示意义如下：第一位数字：表示防止固体异物进入或防止人员接近危险部件的级别。第二位数字：表示防止进水造成有害影响的等级。第三位（附加字母）：表示防止接近危险部件的等级。第四位（补充字母）：表示需要在设备静止或运转的状态做相应的试验。
20
• 保护用CT的标准准确级为：5P和10P 。
• 额定频率及额定负荷下的电流、相位和复合误差限值见表15.
21
• 不同的负载使用不同的精度。计量要求准确，使用0.1级。当发生短路时，电流很大、考虑互感器线圈的磁饱和问题，所以保护一般选择10P级。测量选用0.5级。例如，5P10后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。
4
1.2 ）第二位数字（0-8）表示防止进水造成有害影响的等级
5
得出结论：
• 所以IP23CH的第二位数字“3”表示防止各垂直面<60 度范围内的淋水，无有害影响。
6
1.3）第三位（字母）表示防止接近危险部件的防护等级
• 接近危险部件的实际防护要高于第一位特征数字代表的防护等级。 • 第一位数字用“x”代替，仅需表示对接近危险部件的防护等级。
2
1.1）第一位数字（0-6）：防止固体异物进入的级别

电气设备的绝缘等级和防护等级

电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

电工（电器）防护等级IP65,IP66,IP44,IP55是什么意思？

电工（电器）防护等级IP65,IP66,IP44,IP55是什么意思？电工(电器)防护等级IP65，IP66，IP44，IP55是什么意思？Sncin International Group Limited / 2010-04-02我们购买安防产品，比如监控摄像机，可视对讲门口机等产品，我们常常看到IP44，IP55，IP66或者IP65这些参数。

而这些参数表示什么意思呢？IP 表示Ingress Protection（进入防护），防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

I代表防止固体异物进入的等级，最高级别是6；第二个安字表明设备防水的程度。

P代表防止进水的等级，最高级别是8。

如电机的防护等级IP65,防护等级IP55等。

IPxx 防尘防水等级：【防尘等级】 (第一个X表示)0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于 1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入【防水等级】 (第二个X表示)0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响3 ：水或雨水从 60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（ 1m ）8 ：于一定压力下长时间浸水例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

有些安防设备需安装到户外相对恶劣的环境中，所以我们购买这类产品一般会问IEC IP防护等级。

IEC IP防护等级是电气设备安全防护的重要参数. IP防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会IEC（International Electro Technical Commission）起草，并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。

电气设备防护等级

电气设备防护等级
三、电气设备的防护等级、电气间隙与爬电距离
(一)电气设备的防护等级
电气设备应具有坚固的外壳，外壳应具有一定的防护能力，并达到一定的防护等级标准。

防护等级就是防外物和防水的能力。

防外物是指防止外部固体进入设备内部和防止人体触及设备内的带电或运动部分的性能，简称防外物。

防水是防止外部水分进入设备内部，对设备产生有害影响的防护性能，简称防水。

防护等级用字母IP连同两位数来标志。

例如，IP43中的IP是外壳防护等级标志，第一位数字4表示防外物4级，第二位数字3表示防水3级。

数字越大表示等级越高，要求越严格。

防外物共分?级，防水共分9级。

外壳防护等级标准见表2—1。

电气设备防护等级

内；能完全防止触及壳内带电或运动部分
电气设备第一种（固体）防护性能
电气设备第二种（液体）防护性能
防护等级
简称
防护性能
0
无防护
没有专门的防护
1
防滴
垂直的滴水不能直接进入产品的内部
2
15°防滴
与垂线成15°角范围内的滴水不能直接进入产品内部
3
防淋水
与垂线成60°角范围内的淋水不能直接进入产品内部
3
防护大于2.5mm的固体
能防止直径大于2.5mm的固体异物进入壳内；能防止厚度（或直径）大于2.5mm的工具、金属线等触及壳内带电或运动部分
4
防护大于1mm的固体
能防止直径大于1mm的固体异物进入壳内；能防止厚度（或直径）大于1mm的工具、金属线等触及壳内带电或运动部分
5
防尘
能防止灰尘进入达到影响产品正常运行的程度；能完全防止触及壳内带电或运动部分
防护等级
简称
防护性能
0
无防护
没有专门的防护
1
防护大于50mm的固体
能防止直径大于50mm的固体异物进入壳内；能防止人体的某一大面积部分（如手）偶然或意外触及壳内带电或运动部分，但不能防止有意识地接近这些部分
2
防护大于12mm的固体
能防止直径大于12mm固体异物进入壳内；能防止手指触及壳内带电或运动部分
4
防溅
任何方向的溅水对产品应无有害的影响
5
防喷水
任何方向的喷水对产品应无有害的影响
6
防海浪或强力喷水
强烈的海浪或强力喷水对产品应无有害的影响
7
浸水
产品在规定的压力和时间下浸在水中，进水量应无有害影响
8
潜水

电气配电柜防护等级

防护等级
防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级
第1个数字表示电器防尘、防止外物侵入的等级
第2个数字表示电器防湿气、防水侵入的密闭程度等级，数字越大表示其防护等级越高
电器防尘、防止外物侵入的等级
0 无防护- 0 无防护-
1 防护50mm直径和更大的固体外来体探测器，球体直径为50mm，不应完全进入
2 防护12.5mm直径和更大的固体外来体探测器，球体直径为12.5mm，不应完全进入
3 防护2.5mm直径和更大的固体外来体探测器，球体直径为2.5mm，不应完全进入
4 防护1.0mm直径和更大的固体外来体探测器，球体直径为1.0mm，不应完全进入
5 防护灰尘不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害
6 灰尘封闭柜体内在20毫巴的低压时不应进入灰尘
电子电气产品的防水等级
0 无保护
1 防滴I型垂直落下的水滴无有害的影响
2 防滴Ⅱ型与垂直方向成15"范围内落下的水滴无有害的影响
3 防雨型与垂直方向成60度范围内降雨无有害的影响
4 防溅型受任意方向的水飞溅无有害的影响
5 防喷射型任意方向直接受到水的喷射无有害的影响
6 耐水型任意方向直接受到水的喷射也不会进入内部
7 防浸型在规定的条件下即使浸在水中也不会进入内部
8 水中型长时间浸没在一定压力的水中照样能使用
9 防湿型在相对湿度大90%以上的湿气时照样能使用。

ip41防护等级描述

ip41防护等级描述IP41防护等级是指电气设备的防护等级，用于描述电气设备的防护性能。

下面将详细介绍IP41防护等级的含义和适用范围。

IP41防护等级是根据国际电工委员会（IEC）制定的国际标准IEC60529来定义的。

其中，IP表示“Ingress Protection”的缩写，意为防护等级，数字4表示防护等级中的固体物体防护等级，数字1表示防护等级中的液体防护等级。

在IP41防护等级中，数字1表示设备对于直径大于50mm的固体物体有防护作用。

这意味着IP41等级的设备可以防止直径大于50mm 的固体物体进入设备内部，从而保护设备免受灰尘、碎屑等固体物质的侵入。

IP41防护等级中的数字4表示设备对于垂直落下的液体有防护作用。

具体来说，IP41等级的设备可以防止垂直落下的液滴对设备的影响，例如防止雨水滴入设备内部。

IP41防护等级适用于一些对固体物体和液体有一定防护要求的场合。

例如，室内的电气设备、控制柜、计算机等常常需要具备IP41防护等级，以保护设备的正常运行和延长设备的使用寿命。

IP41防护等级的设备通常采用一些特殊设计和材料来实现防护功能。

比如，在设备的外壳设计上，可以采用密封结构，使得固体物体无法进入设备内部；在电缆接口、开关按钮等部位，可以采用密封圈，防止液体渗入。

此外，还可以采用防尘滤网、密封胶条等辅助材料来进一步增强设备的防护能力。

值得注意的是，IP41防护等级虽然能够一定程度上保护设备免受固体物体和液体的侵入，但并不能完全防止设备受损。

因此，在实际使用中，还需要根据具体的应用环境和要求，选择合适的防护等级，以确保设备的正常运行和安全性。

IP41防护等级是电气设备的一种防护等级，表示设备对直径大于50mm的固体物体和垂直落下的液滴具有一定的防护作用。

该防护等级适用于一些对固体物体和液体有一定防护要求的场合，如室内的电气设备和控制柜。

为了实现IP41防护等级，设备通常采用特殊设计和材料，并严格按照国际标准IEC60529进行测试和认证。

消防电气设备防护等级

消防电气设备防护等级
消防设备的防护等级是根据其所处的环境和使用场所的不同，采用不同的等级标准进行分类的。

以下是消防设备防护等级的分类和相关规范：
1. 防护等级IP20：适用于干燥的室内环境，主要保护设备免受固体物质的侵入，如灰尘和碎屑等。

此等级符合GB4208-2008《外壳防护等级(IP代码)》规范。

2. 防护等级IP44：适用于室内潮湿的环境和室外干燥的环境，主要保护设备免受固体物质和液体的侵入。

此等级符合GB4208-2008《外壳防护等级(IP代码)》规范。

3. 防护等级IP65：适用于室外多风多雨的环境，主要保护设备免受固体物质和强喷水的侵入。

此等级符合GB4208-2008《外壳防护等级(IP代码)》规范。

4. 防护等级IP67：适用于室外恶劣环境，主要保护设备免受固体物质和深度浸泡的液体侵入。

此等级符合GB4208-2008《外壳防护等级(IP代码)》规范。

以上是常见的消防设备防护等级分类和相关规范，但在实际使用中，还需要根据具体的环境和需求进行选择，确保设备的安全、稳定和可靠。

同时，在安装和使用消防设备时，还需要遵守相关的规范和标准，确保设备的正常运行和有效作用。
