同步带选型、计算资料
同步带及带轮选型计算
同步带及带轮选型计算1.传动装置的输入功率和转速：确定传动所需要的输入功率和转速是选型计算的基础，可以通过功率计算公式P=Tω来计算，其中P为功率，T为扭矩，ω为角速度。
2.传动装置的输出功率和转速：确定传动所需的输出功率和转速是选型计算的基础，可以通过功率计算公式P=Tω来计算，其中P为功率，T为扭矩，ω为角速度。
3.传动比：确定传动装置的传动比是选型计算的基础，传动比是指主动轴每转一圈，从动轴转动的圈数，可以通过主动轴的转速除以从动轴的转速来计算。
4.转矩：确定传动装置所需要的转矩是选型计算的基础，可以通过转矩计算公式T=9550P/ω来计算，其中T为扭矩，P为功率，ω为角速度。
5.带轮的输入功率和转速：带轮的输入功率和转速可以根据传动比和带轮的公称直径来计算，输入功率等于输出功率乘以传动比，输入转速等于输出转速除以传动比。
6.带轮的外径和齿数：根据传动比和带轮的公称直径来计算带轮的外径和齿数，外径等于传动比乘以公称直径，齿数等于带轮的外径除以带的周长。
7.带轮的选型：根据带轮的外径、齿数、公称直径等参数来确定合适的带轮型号。
根据以上的选型计算要求，可以进行同步带及带轮选型的计算。
具体的计算过程如下：1.根据传动装置的要求，确定输入功率和转速，输出功率和转速，传动比以及转矩。
2.根据传动比和输出转速计算带轮的输入转速和输入功率。
3.根据带轮的输入转速和输入功率确定带轮的外径和齿数。
4.根据带轮的外径和齿数确定带轮的选型。
在进行选型计算时，还需要考虑以下几点：1.辊撑力：在计算带轮的外径和齿数时，需要考虑到辊撑力的影响，辊撑力是指同步带在咬合过程中所产生的受力情况，可以通过一定的公式来计算。
2.带轮的材料和设计参数：不同的带轮材料和设计参数会对带轮的选型产生影响，例如，带轮的公称直径、轮缘宽度、轮辐厚度等参数。
3.带的类型和参数：同步带有不同的类型，例如，圆齿带和三角形带，在进行选型计算时，需要根据带的类型和参数来确定合适的带轮。
同步带选型计算资料
同步带选型计算资料同步带是一种通过齿形来传递动力的传动装置，广泛应用于机械设备的传动系统中。
选型和计算同步带非常重要，因为合理的同步带选型和计算能够保证传动系统的稳定和高效运行，并延长同步带的使用寿命。
下面将介绍同步带的选型和计算资料。
第一步是确定应用需求。
在选择同步带之前，需要明确传动系统的需求和工况条件。
例如，需要知道传动功率、转速、工作时间和工作环境等因素。
这些因素将直接影响到同步带的选型和计算。
第二步是选择同步带类型。
同步带有不同的类型，如齿形同步带、V型同步带和多槽同步带等。
不同类型的同步带适用于不同的应用需求。
例如，齿形同步带适用于高扭矩和高功率的传动系统，而V型同步带适用于低功率和轻负载的传动系统。
第三步是计算带长。
同步带的带长需要根据传动系统的转速和中心距来计算。
带长的计算可以通过以下公式进行：带长=π×(齿数1+齿数2)/2×(模数/1000)×(Z1-Z2)+2×中心距其中，π为圆周率，齿数1和齿数2分别代表同步带的传动轮的齿数，模数是齿距与齿数的比值，中心距是传动系统的两个轴线之间的距离。
第四步是选择合适的同步带长度。
在计算带长之后，需要选择合适的同步带长度。
同步带长度的选择要考虑到传动系统的张紧装置和对带长的容差。
根据实际使用情况和传动系统的要求，可以选择带有一定张紧装置的同步带，或者选择合适的张力状态的同步带。
第五步是计算带宽。
同步带的带宽需要根据传动系统的传动功率和工作环境来计算。
带宽=传动功率/(转速×1000×齿形同步带的单位长度传动功率)其中，传动功率是传动系统的功率输出，转速是同步带的转速，单位长度传动功率是同步带单位长度的传动功率。
第六步是选择合适的同步带宽度。
在计算带宽之后，需要选择合适的同步带宽度。
同步带宽度的选择要考虑到传动系统的扭矩、拉力和使用寿命等因素。
一般情况下，同步带的宽度越大，其承载能力越高，使用寿命也相对较长。
全面同步带选型步骤及计算
同步带选型步骤及计算一、同步带传动特点同步带传动是由一根周表面设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各自优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动力。
1、传动带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，噪音小；2、传动比围大，一般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从几瓦到数百千瓦；3、传动效率高，结构紧凑，还适于多轴转动，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作；4、广泛应用于汽车、五金、纺织、机床、办公机械、电动工具、电动门窗、家用电器、仪表仪器、食品包装机械、矿山、石油化工及其它类型的传动。
二、同步带分类及各种形式的同步带应用说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。
在 60 年代该种规格制度曾应用于日、意、等国，后随国际交流的需要，各国同步带规格制度逐渐统一到节距制。
目前仅前联及东欧各国仍采用模数制。
2、周节制：即同步带的主要参数是带齿节距，按节距大小不同，相应带、轮有不同的结构尺寸。
该种规格制度目前被列为国际标准。
3、特殊节距制（公制 T 型齿同步带）：又称特殊节距制同步带轮，除具有一般同步带传动的优点以外，由于其齿形为方形的特点，于圆弧齿形带轮相比较，则可以允许更大的线速度，也就是说公制 T 型齿同步带轮可以满足较高转速的传动。
4、圆弧齿：近年来又发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能力比梯形齿好，圆弧齿同步带的问世，扩大了同步带的传动围，该同步带不但能适用于高速低扭矩的场合，也能适用于低速高扭矩的场合。
备注：汽车同步带和圆弧齿同步带也分别采用特定的节距；齿形带的工作面目前用得最多的是梯形齿。
三、同步带选型计算步骤工况系数选择 KA工况系数选择 KA 备注参数四、为什么要进行带传动的紧首先带传动工作一段时间后就会由于塑性变形而松弛而使初拉力减小，传动能力下降，这时必须重新紧。
同步带及带轮选型计算
同步带及带轮选型计算同步带及带轮选型计算对于机械传动系统的设计至关重要。
在开始选型计算之前，我们首先要了解同步带的定义和特点，以及带轮的作用和影响因素。
本文将从这些方面展开，为大家提供一种有效的选型计算方法。
一、同步带的定义和特点同步带是一种具有直线传动功能的传动元件，它通过齿与齿间的啮合来传递动力。
其特点主要包括以下几点：1. 高效性：同步带的传动效率通常可达到98%以上，比传统的皮带传动效率更高。
2. 精准性：同步带的传动精度高，能够保证传动系统的准确同步运动。
3. 载荷大：同步带的承载能力强，可以传递较大的功率和扭矩。
4. 耐磨性强：同步带采用特殊材料制成，能够抵抗磨损和腐蚀，使用寿命较长。
二、带轮的作用和影响因素带轮是同步带传动系统中的关键组成部分，其主要作用是传递动力和改变传动方向。
带轮的选型需要考虑以下几个方面的因素：1. 带轮直径：带轮直径的选择与所需传动比和转速有关，一般情况下，带轮直径越大，传动比越小，转动速度越低。
2. 带轮材料：带轮的材料需要具有一定的强度和耐磨性，常见的材料有铸铁、钢等。
3. 带轮齿数：带轮的齿数需要与同步带的齿数相匹配，以保证传动的准确性和可靠性。
4. 带轮几何形状：带轮的几何形状包括直径、宽度和齿形等，这些参数的选择需要考虑传动系统的工作环境和传动特性。
三、同步带及带轮选型计算方法在进行同步带及带轮选型计算之前，我们需要知道以下几个关键参数：1. 传动比：传动比是指同步带的驱动带轮和从动带轮之间的转动比例关系，可以根据所要求的转速和带轮齿数来计算。
2. 扭矩：扭矩是指带轮所承载的力矩，可以根据所要传递的功率和带轮直径来计算。
3. 带速：带速是指同步带的线速度，可以根据所要求的转速和带轮直径来计算。
选型计算的具体步骤如下：1. 根据传动系统的要求，计算出所需的传动比、扭矩和带速。
2. 选择合适的同步带型号，根据所需传动比和带速来确定。
3. 根据所选同步带型号，查询相关的带轮选型手册或数据表，选择合适的带轮直径和齿数。
同步带及带轮选型计算
竖直同步带及带轮选型计算竖直方向设计要求：托盘及商品自重20kg (196M,滑块运动1250mn所需时间6s。
1，设计功率P d K A ?PK A 根据工作情况查表取2，带型选择根据P d 68.1w和带轮转速n 100r/min查询表格选择5M圆弧带3，带轮齿数z 及节圆直径d1根据带速，和安装尺寸允许，z 尽可能选择较大值，通过查表选择5M带，齿数z=26,节圆直径d i 41.38mm，外圆直径d。
40.24mm4，带速v5，传动比主动从动带轮一致，传动比i=1 ，主动轮与从动轮同一个型号6，初定中心距a0乙初定带的节线长度L op及其齿数Z p8，实际中心距 a 9，基准额定功率P0可查表得F 050w10,带宽b s 11,挡圈的设置 5M 带轮，挡圈最小高度 K=~ R= 挡圈厚度t=~2挡圈弯曲处直径d w d 。
2R 43.24mm挡圈外径 d f d w 2K 48.24mm竖直方向同步带轮： 带轮型5M 圆弧齿，节径，齿数26,外径，带轮总宽，挡圈外径，带轮孔10mm 固定方式紧定螺钉（侧边紧定螺钉固定台宽7mm 螺纹孔m3两个成90度）竖直方向同步带：带型5M 圆弧带，带宽，节线长度约 3418mm二，电机输出同步带轮选型计算：功率，转速，带轮选择与竖直方向相同1，初定中心距a 。
2，初定带的节线长度L op 及其齿数Z p 3，实际中心距a电机输出同步带： 带型5M 圆弧带，带宽，节线长度约 426mm三，水平同步带及带轮选型计算：水平方向设计要求：滑块行程 1350mm 移动负载20N,滑块运动1350mm 所 需时间 4s 。
10.06mm （基准带宽b so 9时）b s1，设计功率P d K A ?PK A 根据工作情况查表取2，带型选择根据P d 11.25w和带轮转速n 300r/min查询表格选择3M圆弧带3，带轮齿数z 及节圆直径d1根据带速，和安装尺寸允许，z 尽可能选择较大值，通过查表选择3M带，齿数z=20,节圆直径d1 19.10mm，外圆直径d°18.34mm 4，带速v5，传动比主动从动带轮一致，传动比i=1 ，主动轮与从动轮同一个型号6，初定中心距a0乙初定带的节线长度L op及其齿数Z p8, 实际中心距a9, 基准额定功率P 。
同步带轮选型手册
同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式，具有准确的同步传动功能，不需要润滑、无滑差、无污染、噪音少；传动效率达0.98，速比范围可达1：10，允许线速可达50m/s，传动率从几百瓦到数百千瓦，适宜多轴传动。
广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备；近年来，采矿冶金、钢铁机械、医疗设备需求量日渐增加。
同步带轮选型需注意的参数：
一、齿形

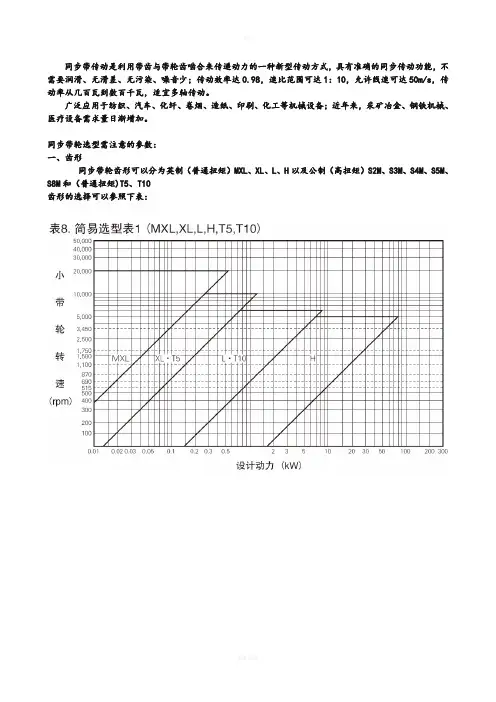

同步带轮齿形可以分为英制（普通扭矩）MXL、XL、L、H以及公制（高扭矩）S2M、S3M、S4M、S5M、S8M和（普通扭矩)T5、T10
齿形的选择可以参照下表：
二、齿数
齿数是同步带轮重要参数，同步带轮节圆直径＝齿数×齿距/π
三、材质及表面处理
同步带轮常用材质为铝合金及45＃钢，表面处理分别为
铝轮：本色氧化黑色氧化；钢轮：四氧化三铁保护膜无电解镀镍
四、带轮形状K形轮
A形轮
B形轮
D形轮
带轮轴孔规格：
欢迎您的下载，资料仅供参
考。
同步带选型手册(1)
同步带选型手册1. 引言本手册旨在为读者提供有关同步带选型的详细指导和建议。
同步带作为传动元件的一种，广泛应用于各种机械设备中。
正确选择合适的同步带对于机械设备的正常运行至关重要，因此本手册将介绍同步带的基本原理、选型方法以及一些实用的选型技巧。
2. 同步带的基本原理同步带是一种通过齿轮与带子的齿槽相互咬合来传递动力的传动装置。
其主要由带体、齿和背面组成。
同步带通过齿与齿轮的咬合来传递动力，具有传动精度高、运转平稳和噪音小等特点。
同步带通常由橡胶或聚氨酯等材料制成，具有较好的耐磨性和耐油性。
3. 同步带的选型方法3.1 载荷计算在选型同步带之前，首先需要进行设计载荷的计算。
设计载荷是指在机械设备运行时同步带所承受的最大力量和转矩。
在进行载荷计算时，需要考虑诸如工作转矩、工作力和工作速度等因素。
3.2 同步带型号选择根据设计载荷的计算结果和实际应用需求，可以选择合适的同步带型号。
同步带的型号通常由带宽、齿距、齿型和齿数等参数来表示。
不同的型号适用于不同的应用场景，例如高扭矩、高速运转或高环境温度等。
3.3 带具选择同步带的带具选择是指选用同步带的具体材料和结构。
带具的选择应根据实际工作环境、工作条件和预期寿命等因素进行。
常见的带具材料有橡胶和聚氨酯等，根据不同的要求可以选择合适的带具结构，如V型、圆形或多楔形等。
3.4 齿轮选择同步带与齿轮的齿形和齿距必须匹配才能确保传动的正常工作。
在选型齿轮时，需要根据同步带的齿型和齿距来选择合适的齿轮参数，包括模数、齿数和齿轮材料等。
4. 同步带选型技巧4.1 典型应用案例参考参考典型应用案例可以对同步带的选型和应用有更深入的了解。
可以从相似的应用场景中寻找类似需求，借鉴其他成功的选型经验和实践。
4.2 厂商技术支持在选型过程中，可以寻求厂商的技术支持和指导。
由于同步带是一种专业的传动元件，厂商通常拥有丰富的经验和专业知识，可以提供准确的选型建议和解决方案。
4.3 资源整合在选型过程中，可以整合各种资源来获取更全面的信息。
最新同步带及带轮选型计算资料
一，竖直同步带及带轮选型计算：竖直方向设计要求：托盘及商品自重20kg （196N ），滑块运动1250mm 所需时间6s 。
1，设计功率P K P A •=dw w s m kg N kg kw FvP 4.45)(9.0625.1/8.920)(103=÷⨯⨯=⨯=-η A K 根据工作情况查表取1.5w w P K P A 1.684.455.1d =⨯=•=2，带型选择根据w P 1.68d =和带轮转速r/min 100=n 查询表格选择5M 圆弧带3，带轮齿数z 及节圆直径1d根据带速，和安装尺寸允许，z 尽可能选择较大值，通过查表选择 5M 带，齿数z=26，节圆直径m m 38.411=d ，外圆直径m m 24.400=d 4，带速vmax 1/22.0100060v s m nd v <=⨯=π5，传动比主动从动带轮一致，传动比i=1，主动轮与从动轮同一个型号 6，初定中心距0amm 1644a 0=7，初定带的节线长度p 0L 及其齿数p zmm a d d d d a L p 34184)()(2202212100=-+++≈π8，实际中心距amm L L op16452a a p 0≈-+=9，基准额定功率0P可查表得w 50P 0=10，带宽S bmm 06.10b 14.100S =≥P K K P b Z L d S （基准带宽9b S0=时） 11，挡圈的设置5M 带轮，挡圈最小高度K=2.5~3.5 R=1.5 挡圈厚度t=1.5~2 挡圈弯曲处直径mm R d 24.432d 0w =+=挡圈外径m m 24.482d f =+=K d w竖直方向同步带轮：带轮型5M 圆弧齿，节径41.38mm ，齿数26，外径40.24mm ，带轮总宽13.3mm ，挡圈外径48.24mm ，带轮孔10mm ，固定方式紧定螺钉（侧边紧定螺钉固定台宽7mm ，螺纹孔m3，两个成90度） 竖直方向同步带：带型5M 圆弧带，带宽10.3mm ，节线长度约3418mm二，电机输出同步带轮选型计算：功率，转速，带轮选择与竖直方向相同1，初定中心距0amm 148a 0=2，初定带的节线长度p 0L 及其齿数p zmm a d d d d a L p 4264)()(2202212100=-+++≈π3，实际中心距amm L L op1492a a p 0≈-+=电机输出同步带：带型5M 圆弧带，带宽10.3mm ，节线长度约426mm三，水平同步带及带轮选型计算：水平方向设计要求：滑块行程1350mm ，移动负载20N ，滑块运动1350mm 所需时间4s 。
同步带选型计算方法公式及步骤
【步骤1】确定设计时的必要条件1、机械种类2、传动动力3、负载变动程度4、小带轮的转数4、旋转比(大带轮齿数/小带轮齿数)5、暂定轴间距6、带轮直径极限7、其他使用条件【步骤2】计算设计动力MXL/XL/L/H/S□M/MTS□/T系列时：设计动力（Pd）kW=传动动力（Pd）kW ×过负载系数(Ks)传动动力（Pt）：请根据原动机额定动力计算。
(原本根据施加在皮带上的实际负载进行计算较为理想。
)过负载系数（Ks）：请根据下式求得其值。
过负载系数(Ks)=Ko+Kr+KiKo：负载补偿系数Kr：旋转比补偿系数Ki：惰轮补偿系数将扭矩（Tq）换算为动力（Pd）时，请根据下式求得其值。
扭矩（Tq）＝tq×Ks设计动力（Pd）＝Tq×n/9550Tq：设计扭矩（N?m）tq：传动扭矩（N?m）Ks：过负载系数Pd：设计动力（kW）n ：转速（rpm）i. 最大扭矩的使用频率为数次/天时请使用最大扭矩与过负载系数（Ks）（负载补偿系数（Ko）=1.0）之积得出的设计动力。
ii. 最大扭矩的使用频率较高时请使用最大扭矩与过负载系数（Ks）之积得出的设计动力。
请使用马达的基本转速时的动力与过负载系数（Ks）之积得出的设计动力。
根据下列公式计算设计动力。
Te＝m×αPt＝Te×V/1000Pd＝Pt×KsTe：有效张力（N）m：重量（kg）α ：加速度（m/sec2）V ：皮带速度（m/sec）Pt：传动动力（kW）Pd：设计动力（kW）Ks：过负载系数【步骤3】通过简易选型表暂定同步带种类根据小带轮的转速（rpm）和设计动力，从下表中选择所需同步带的种类。
【步骤4】确定大小带轮的齿数、同步带周长、轴间距①选择满足既定旋转比的大小带轮的齿数。
②根据暂定轴间距(C′)和大带轮直径(Dp)、小带轮直径(dp)确定大致皮带周长(Lp′)。
（带轮直径根据P.D.尺寸进行计算）C′：暂定轴间距Dp：大带轮节圆直径（mm）dp：小带轮节圆直径（mm）Lp′：大致皮带周长（mm）③选择最接近大致皮带周长(Lp′)的皮带周长(Lp)，然后根据以下公式计算正确的轴间距。
同步带及带轮选型计算
同步带及带轮选型计算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一，竖直同步带及带轮选型计算： 竖直方向设计要求：托盘及商品自重20kg （196N ），滑块运动1250mm 所需时间6s 。
1，设计功率P K P A •=dA K 根据工作情况查表取2，带型选择根据w P 1.68d =和带轮转速r/min 100=n 查询表格选择5M 圆弧带3，带轮齿数z 及节圆直径1d根据带速，和安装尺寸允许，z 尽可能选择较大值，通过查表选择5M 带，齿数z=26，节圆直径m m 38.411=d ，外圆直径m m 24.400=d 4，带速v5，传动比主动从动带轮一致，传动比i=1，主动轮与从动轮同一个型号6，初定中心距0a7，初定带的节线长度p 0L 及其齿数p z8，实际中心距a9，基准额定功率0P可查表得w 50P 0=10，带宽S bmm 06.10b 14.100S =≥P K K P b Z L d S （基准带宽9b S0=时） 11，挡圈的设置5M 带轮，挡圈最小高度K=~ R= 挡圈厚度t=~2挡圈弯曲处直径mm R d 24.432d 0w =+=挡圈外径m m 24.482d f =+=K d w竖直方向同步带轮：带轮型5M 圆弧齿，节径，齿数26，外径，带轮总宽，挡圈外径，带轮孔10mm ，固定方式紧定螺钉（侧边紧定螺钉固定台宽7mm ，螺纹孔m3，两个成90度） 竖直方向同步带：带型5M 圆弧带，带宽，节线长度约3418mm二，电机输出同步带轮选型计算：功率，转速，带轮选择与竖直方向相同1，初定中心距0a2，初定带的节线长度p 0L 及其齿数p z3，实际中心距a电机输出同步带：带型5M 圆弧带，带宽，节线长度约426mm三，水平同步带及带轮选型计算：水平方向设计要求：滑块行程1350mm ，移动负载20N ，滑块运动1350mm 所需时间4s 。
最全同步带选型步骤及计算
最全同步带选型步骤及计算同步带是一种广泛应用于机械传动系统中的重要组件，主要用于传递动力和运动，确保各个部件的同步协调运转。
为了选择合适的同步带，需要进行一系列的选型步骤和计算。
以下是最全的同步带选型步骤及计算过程。
步骤一：确定传动功率和工作条件首先需要确定传动系统所需的传动功率及工作条件，包括转速、扭矩等参数。
步骤二：选择同步带类型根据传动系统的特点和工作条件，选择适合的同步带类型，如齿形同步带、V形同步带等。
步骤三：根据传动比确定带速比传动比是指驱动轴和被驱动轴的转速比值。
根据传动要求和转速确定同步带的带速比，可以通过下述公式计算：带速比=驱动轴转速/被驱动轴转速步骤四：计算中心距和长度中心距是指同步带驱动轮轴心和被驱动轮轴心的距离。
根据带速比和驱动轮直径，可以通过下述公式计算中心距：中心距=(驱动轮直径+被驱动轮直径)/2/带速比同步带长度的计算则需要根据具体的传动方式和带速比进行确定。
步骤五：估算带宽带宽的大小会影响同步带的性能和寿命。
根据传动功率和转矩，可以通过以下公式估算同步带的带宽：带宽=传动功率/带速比/轴功率系数步骤六：选择同步带材料根据工作条件和环境要求，选择合适的同步带材料，如聚氨酯、橡胶等。
步骤七：计算选择带轮尺寸通过带速比和中心距，可以计算出带轮的直径。
带轮直径的选择需要考虑同步带的弯曲应力和寿命等因素，通常使用一些经验公式进行初步估算。
步骤八：计算张紧力同步带的张紧力对传动效率和寿命有重要影响。
根据传动功率和张紧力系数，可以计算出所需的张紧力。
步骤九：检查工作条件最后要对以上计算结果进行检查，确保满足工作条件和传动要求。
同时还需要检查同步带的强度、寿命、工作温度等因素。
综上所述，同步带的选型过程需要考虑传动功率、转速、扭矩、中心距、带速比、带宽、材料、带轮尺寸、张紧力等多个因素。
通过合理的计算和选择，可以确保传动系统的可靠性和效率。
同步带选型计算公式
同步带选型计算公式1.速比计算公式：速比是指同步带驱动轴的转速之比。
同步带选型时，首先需要确定所需的速比。
速比计算公式如下：速比=高速轴转速/低速轴转速2.传动比计算公式：传动比是指同步带传动装置中从输入轴到输出轴的转速比。
传动比计算公式如下：传动比=高速轴转速/低速轴转速3.中心距计算公式：中心距是指同步带驱动轮轴与从动轮轴之间的轴心距离。
中心距计算公式如下：中心距=√（（最小中心距）^2+（节圆直径之和/2）^2）4.节圆直径计算公式：节圆直径是指同步带的实际外径。
节圆直径计算公式如下：节圆直径=节圆直径计算参数×模数5.给定转速下的带速计算公式：带速是指同步带在工作状态下的线速度。
给定转速下的带速计算公式如下：带速=π×节圆直径×转速/606.理论节圆直径计算公式：理论节圆直径是指同步带理论上的外径。
理论节圆直径计算公式如下：理论节圆直径=最小中心距×2+节圆直径之和7.弯曲张力计算公式：弯曲张力是指同步带在传动区域受到的张力。
弯曲张力计算公式如下：弯曲张力=（Cf+Ct）/28.载荷系数计算公式：载荷系数是指同步带所能承受的最大载荷。
载荷系数计算公式如下：载荷系数=弯曲张力/拉伸伸长力9.接触角计算公式：接触角是指同步带与驱动轮接触时的沿圆周方向的角度大小。
接触角计算公式如下：接触角=180°-α10.张紧力计算公式：张紧力是指用于保证同步带与传动装置正常工作所需的松紧程度的力量。
张紧力计算公式如下：张紧力=（拉紧力系数×动力（马力））/（带速×功率因数）以上是同步带选型计算中常用的公式，通过这些公式，可以根据不同传动系统的要求和参数进行合理的同步带选型和设计。
同步带选型计算资料
同步带选型计算资料在选择同步带类型时，需要考虑以下几个因素：1.驱动方式：根据设备的驱动方式（例如电动机驱动、液压驱动等），选择适合的同步带类型。
常见的同步带类型包括齿形同步带、凸缘同步带、V带等。
2.传动功率：根据设备的规格和要求，选择能够承受传动功率的同步带类型。
功率越大，需要选择的同步带宽度和材料强度越高。
3.工作环境：根据设备的工作环境选择耐磨损、耐腐蚀和耐高温等特性的同步带。
例如在高温环境中使用的同步带需要具有耐高温性能，而在潮湿或腐蚀性环境中使用的同步带需要具有防腐蚀性能。
4.传动比和速比：根据设备的传动比和速比要求选择合适的同步带类型。
传动比和速比越高，需要选择的同步带类型越特殊，如双面同步带。
在计算同步带的使用寿命和传递性能时，需要考虑以下几个因素：1.张力计算：根据同步带传动的驱动力和传动比，计算同步带的张力。
合理的张力可以确保同步带正常传动，并延长使用寿命。
2.带速计算：根据传动要求和带轮直径，计算同步带的带速。
合理的带速可以确保同步带的传动性能。
3.载荷计算：根据设备的工作负载和传动方式，计算同步带的载荷。
合理的载荷分配可以延长同步带的使用寿命。
4.寿命预测：根据同步带的使用条件和材料属性，进行寿命预测。
寿命预测可以帮助工程师选择合适的同步带类型和更换周期。
综上所述，同步带选型和计算资料对于机械设计过程是非常重要的。
正确选择同步带类型和进行准确的计算可以确保机械设备的正常运转和长期可靠性。
工程师在进行同步带选型和计算时应充分考虑设备的驱动方式、传动功率、工作环境、传动比和速比等因素，并进行合理的张力计算、带速计算、载荷计算和寿命预测。
以负载扭矩或传动量来为同步带选型计算
以同步带所承受的负载扭矩（Nm）或传动容量（kW）为基础进行选型。
・同步轮节圆直径：dp（mm）・同步轮的包角：θ （°）・同步轮转速：n（rpm）・负载扭矩：Md（Nm）或传动容量：P（kW）基本上通过同步带驱动轮选型。
从动带轮如果向其它部件传递扭矩，对该带轮也应进行计算，并根据条件较为恶劣的一方进行选型。
在动力传动的用途中，驱动带轮直径大于从动带轮直径时，从动带轮也需计算。
从动带轮带动滚轮运转时，从动带轮也需计算。
计算方法［步骤1］负载扭矩·传动容量的补偿背面同步带张紧惰轮的补偿；●传动容量作为设计条件已知时P ＝P0×（1＋0.1×f）P：选型所用的传动容量（kW）P0：作为设计条件的传动容量（kW）f：背面张紧式惰轮的个数●负载扭矩作为设计条件已知时Md ＝Md0×（1＋0.1×f）Md：选型所用负载扭矩（Nm）Md0：作为设计条件的负载扭矩（Nm）f：背面张紧式惰轮的个数［步骤2］同步带型式选择●传动容量作为设计条件已知时由传动容量和带轮转速定皮带型式。
（参阅表6）●负载扭矩作为设计条件已知时由负载扭矩和小带轮齿数定皮带型式。
（参阅表7）［步骤3］确定同步带轮齿数Z确定带轮齿数时，请注意带轮的最小齿数。
［步骤4］确定皮带齿数ZB＜带轮转速比不是1：1时＞根据皮带长度求皮带齿数。
根据轴间距(C)和大带轮直径(Dp)、小带轮直径(dp)确定皮带周长(Lp)。
C ：轴间距dp ：小带轮节圆直径（mm）Dp ：大带轮节圆直径（mm）Lp ：皮带周长（mm）根据皮带周长计算皮带齿数（ZB）。
ZB ：皮带齿数t ：皮带节距（ex.T10 > t＝10）＜带轮转速比为1：1时＞C ：轴间距t ：皮带节距z ：带轮齿数［步骤5］计算啮合齿数ZE＜带轮转速比不是1：1时＞z1 ：小带轮齿数z2 ：大带轮齿数＜带轮转速比为1：1时＞z ：带轮齿数2 ：最大有效啮合齿数为上限值［步骤6］计算最小皮带宽度bc根据容许传动容量（Ps）、容许传递扭矩（Mds）计算最小皮带宽度。
最全同步带选型步骤及计算
同步带选型步骤及计算一、同步带传动特点同步带传动是由一根内周表面设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各自优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动力。
1、传动带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，噪音小；2、传动比范围大，一般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从几瓦到数百千瓦；3、传动效率高，结构紧凑，还适于多轴转动，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作；4、广泛应用于汽车、五金、纺织、机床、办公机械、电动工具、电动门窗、家用电器、仪表仪器、食品包装机械、矿山、石油化工及其它类型的传动。
二、同步带分类及各种形式的同步带应用说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。
在 60 年代该种规格制度曾应用于日、意、苏等国，后随国际交流的需要，各国同步带规格制度逐渐统一到节距制。
目前仅前苏联及东欧各国仍采用模数制。
2、周节制：即同步带的主要参数是带齿节距，按节距大小不同，相应带、轮有不同的结构尺寸。
该种规格制度目前被列为国际标准。
3、特殊节距制（公制 T 型齿同步带）：又称特殊节距制同步带轮，除具有一般同步带传动的优点以外，由于其齿形为方形的特点，于圆弧齿形带轮相比较，则可以允许更大的线速度，也就是说公制 T 型齿同步带轮可以满足较高转速的传动。
4、圆弧齿：近年来又发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能力比梯形齿好，圆弧齿同步带的问世，扩大了同步带的传动范围，该同步带不但能适用于高速低扭矩的场合，也能适用于低速高扭矩的场合。
备注：汽车同步带和圆弧齿同步带也分别采用特定的节距；齿形带的工作面目前用得最多的是梯形齿。
三、同步带选型计算步骤工况系数选择 KA工况系数选择 KA 备注参数四、为什么要进行带传动的张紧首先带传动工作一段时间后就会由于塑性变形而松弛而使初拉力减小，传动能力下降，这时必须重新张紧。
同步带的设计及典型计算
同步带的设计及典型计算同步带设计一、同步带概述1.1.1同步带介绍同步带是综合了带传动、链条传动和齿轮传动的优点而发展起来的新塑传动带。
它由带齿形的一工作面与齿形带轮的齿槽啮合进行传动，其强力层是由拉伸强度高、伸长小的纤维材料或金属材料组成，以使同步带在传动过程中节线长度基本保持不变，带与带轮之间在传动过程中投有滑动，从而保证主、从动轮间呈无滑差的间步传动。
同步带传动(见图4-1)时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20?―80?，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。
图4-1 同步带传统同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。
它综合了带传动、链传动和齿轮传动各自的优点。
转动时，通过带齿与轮的齿槽相啮合来传递动力。
同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，一般可达1:10。
允许线速度可达50M/S，传递功率从几瓦到百千瓦。
传动效率高，一般可达98%，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。
本产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。
同步带的使用，改变了带传动单纯为摩擦传动的概念，扩展了带传动的范围，从而成为带传动中具有相对独立性的研究对象，给带传动的发展开辟了新的途径。
1.1.2同步带的特点(1)、传动准确，工作时无滑动，具有恒定的传动比;(2)、传动平稳，具有缓冲、减振能力，噪声低;(3)、传动效率高，可达0.98，节能效果明显;(4)、维护保养方便，不需润滑，维护费用低;(5)、速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦;(6)、可用于长距离传动，中心距可达10m以上。
最全同步带选型步骤及计算
同步带选型步骤及计算一、同步带传动特点同步带传动是由一根内周表面设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各自优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动力。
1、传动带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，噪音小；2、传动比范围大，一般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从几瓦到数百千瓦；3、传动效率高，结构紧凑，还适于多轴转动，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作；4、广泛应用于汽车、五金、纺织、机床、办公机械、电动工具、电动门窗、家用电器、仪表仪器、食品包装机械、矿山、石油化工及其它类型的传动。
二、同步带分类及各种形式的同步带应用说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。
在 60 年代该种规格制度曾应用于日、意、苏等国，后随国际交流的需要，各国同步带规格制度逐渐统一到节距制。
目前仅前苏联及东欧各国仍采用模数制。
2、周节制：即同步带的主要参数是带齿节距，按节距大小不同，相应带、轮有不同的结构尺寸。
该种规格制度目前被列为国际标准。
3、特殊节距制（公制 T 型齿同步带）：又称特殊节距制同步带轮，除具有一般同步带传动的优点以外，由于其齿形为方形的特点，于圆弧齿形带轮相比较，则可以允许更大的线速度，也就是说公制 T 型齿同步带轮可以满足较高转速的传动。
4、圆弧齿：近年来又发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能力比梯形齿好，圆弧齿同步带的问世，扩大了同步带的传动范围，该同步带不但能适用于高速低扭矩的场合，也能适用于低速高扭矩的场合。
备注：汽车同步带和圆弧齿同步带也分别采用特定的节距；齿形带的工作面目前用得最多的是梯形齿。
三、同步带选型计算步骤工况系数选择 KA工况系数选择 KA 备注参数四、为什么要进行带传动的张紧首先带传动工作一段时间后就会由于塑性变形而松弛而使初拉力减小，传动能力下降，这时必须重新张紧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步带有梯形齿同步带和圆弧齿同步带两大类，设计也分为梯形齿同步带设计和圆弧齿同步带两种。
一、下面是圆弧齿同步带设计方法：
原始设计资料
1 原动机和工作机类型；
2 每天运转时间；
3 需传递的名义功率P；
4 小带轮转速n1；
5 大带轮转速n2；
6 初定中心距a0；
7 对传动空间的特殊要求。
设计步骤
1 确定设计功率Pd Pd = KAP kW (1)
式中：KA——工作情况系数，见表2。
【表2 工作情况系数KA】
2 选择带型
按n1 和Pd，由图1 选择带型。
【参考同步带选型网页】
3 计算传动比i
i = n1 / n2 (2)
4 确定带轮直径
4.1 确定带轮齿数Z1、Z2
小带轮齿数按Z1≥Zmin 原则确定，Zmin见表3 【参考带轮最小齿数网页】圆弧齿同步带传动小带轮最少齿数zmin
可得。
【查看各种同步带轮参数计算公式】
5选择带的节线长度LP和确定实际中心距a。
5. 1 计算带的初定节线长度L0
L0=2a0+1.57（d2+d1）+ (d2 –d1)2 /4a0 mm (3)
式中：a0——初定中心距，mm，由设计任务给定。
5. 2 选择带的标准节线长度LP
LP根据L0从同步带现有模具表中查询【3M同步带5M同步带8M同步带14M同步带】
5. 3确定实际中心距a
中心距近似计算公式为：
(4)
M=4LP–6.28（d2+d1）mm (5)
中心距精确计算公式见同步带节线长计算【参考同步带节线长计算网页】
6 确定中心距调整下限I和调整上限S
中心距范围为：（a—I）~（a+S）mm。
I和S值见表4。
表4 中心距安装量I 和调整量S
7 确定带长系数
KL带长系数KL由表5查取。
表5 带长系数K L
0.85 0.95
8 确定啮合齿数系数KZ啮
啮合齿数Zm由式（6）计算：Zm =ent（0.5–（d2 −d1 ）/6a ）
Z1 (6)
啮合齿数系数KZ 由式（7）确定：
Zm≥6，KZ=1
Zm＜6，KZ=1–0.2（6–Zm） (7)
9 确定带的基本额定功率P0
各带型的最小宽度推荐用基本额定功率P0
圆弧齿3M同步带基准带宽6mm的基本额定功率P0
圆弧齿5M同步带基准带宽9mm的基本额定功率P0
圆弧齿8M同步带基准带宽20mm的基本额定功率P0
圆弧齿14M同步带基准带宽40mm的基本额定功率P0
圆弧齿20M同步带基准带宽115mm的基本额定功率P0
10 带的额定功率Pr
带的额定功率按式（3）计算： Pr=KLKZKWP0 kW (8)
式中：KW—带宽系数
KW=( bs/ bs0 )1.14 (9)
11 确定带和带轮的宽度
按Pd≤Pr 原则选择带的宽度bs，则
(10)
式中：b s0 见下表
bs0 6 9 20 40 115 按计算结果选择相对应的常见宽度【同步带常见宽度表】，
并确定带轮的齿面宽度及总宽度。
【同步带轮齿面宽度尺寸表】
12 计算压轴力Q
压轴力Q 示意图见图2。
图2 带传动的压轴力
图3 矢量相加修正系数
(16)
f = t/64 mm (17)
图4 带安装时的挠度
施加表12 规定的安装力G（见图4），调整中心距，使其挠度f 与计算值一致。
表12安装力G
安装力 G
带型、带长、带宽。
带的标记代号；带轮型号、大小带轮的齿数、节径、外径、宽度。
带轮的标记代号；带传动实际中心距及其安装调整值；带传动的压轴力；带的安装力和挠度。
