全液压升降机液压系统设计
液压升降台的设计设计
液压升降台的设计设计安徽工业大学继续教育学院毕业设计课程名称液压升降机毕业设计分校名称安徽工业大学继续教育学院年级名称13级机械制造及其自动化（本科）专业名称机械制造及其自动化学生姓名顾航指导教师邓克2015年 5 月 1 日目录第一章绪论 (1)1.1 举升机的发展简史 (1)1.2 汽车举升机的设计特点 (2)1.3 汽车举升机的安全保证措施 (3)1.3.1 设计制造方面的安全保证措施 (3)1.3.2 使用维护方面的安全保证措施 (4)第二章工艺参数及工况分析 (5)2.1 设计依据以及系统主要工艺参数的确定 (5)2.2工况分析 (5)第三章剪叉式升降台的应用及其受力分析的讨论 (6)3.1剪叉式升降平台的三种结构形式 (6)3.2 双铰接剪叉式升降平台机构的位置参数计算 (7)3.3 双铰接剪叉式升降平台机构的动力参数计算 (9)3.4 剪叉式升降平台机构设计时应注意的问题 (10)3.5 针对性比较小实例： (11)3.6双铰接剪叉式升降平台机构中两种液压缸布置方式的分析比较 (12)3.6.1问题的提出： (13)3.6.2两种布置方式的分析和比较： (14)3.6.3实例计算 (16)..........................................................4.1明确设计要求制定基本方案： (19)4.2制定液压系统的基本方案 (20)4.2.1油路循环方式的分析和选择 (20)4.2.2 开式系统油路组合方式的分析选择 (21)4.2.3 调速方案的选择 (21)4.2.4确定液压执行元件的形式 (22)4.2.5确定液压缸的类型 (24)4.2.6确定液压缸的安装方式 (24)4.2.7 缸盖联接的类型 (24)4.2.8拟订液压执行元件运动控制回路 (25)4.2.9液压源系统 (25)4.3确定液压系统的主要参数 (25)4.3.1载荷的组成与计算： (25)4.3.2初选系统压力 (28)4.3.3计算液压缸的主要结构尺寸 (28)4.3.4确定液压泵的参数 (31)4.3.5管道尺寸的确定 (33)4.3.6油箱容量的确定 (33)4.4液压缸主要零件结构、材料及技术要求 (34)4.4.1缸体 (34)4.4.2活塞 (35)4.4.3活塞杆 (36)4.4.4活塞杆的导向、密封和防尘 (36)4.4.5液压缸的排气装置 (37)4.4.6液压缸安装联接部分的型式及尺寸 (38)4.4.7绘制液压系统原理图 (38)4.5 控制阀的选用 (42)4.5.1 压力控制阀 (43)4.5.2 流量控制阀 (43)4.5.3 方向控制阀 (44)4.6 过滤器的选择 (44)第五章台板与叉杆的设计计算 (45)5.1确定叉杆的结构材料及尺寸 (46)5.2横轴的选取 (49)第六章总结 (50)致谢 (51)参考文献 (51)第一章绪论汽车举升机是现代汽车维修作业中必不可少的设备，它的主要作用就是为发动机、底盘、变速器等养护和维修提供方便。

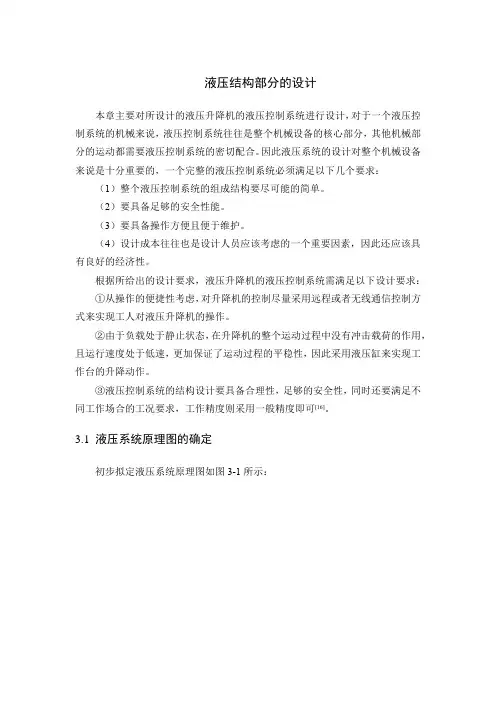

液压结构部分的设计
液压结构部分的设计本章主要对所设计的液压升降机的液压控制系统进行设计，对于一个液压控制系统的机械来说，液压控制系统往往是整个机械设备的核心部分，其他机械部分的运动都需要液压控制系统的密切配合。
因此液压系统的设计对整个机械设备来说是十分重要的，一个完整的液压控制系统必须满足以下几个要求：（1）整个液压控制系统的组成结构要尽可能的简单。
（2）要具备足够的安全性能。
（3）要具备操作方便且便于维护。
（4）设计成本往往也是设计人员应该考虑的一个重要因素，因此还应该具有良好的经济性。
根据所给出的设计要求，液压升降机的液压控制系统需满足以下设计要求：①从操作的便捷性考虑，对升降机的控制尽量采用远程或者无线通信控制方式来实现工人对液压升降机的操作。
②由于负载处于静止状态，在升降机的整个运动过程中没有冲击载荷的作用，且运行速度处于低速，更加保证了运动过程的平稳性，因此采用液压缸来实现工作台的升降动作。
③液压控制系统的结构设计要具备合理性，足够的安全性，同时还要满足不同工作场合的工况要求，工作精度则采用一般精度即可[16]。
3.1液压系统原理图的确定初步拟定液压系统原理图如图3-1所示：图3-1液压升降机液压控制原理图3.2缸筒与缸盖的设计根据所设计的液压升降机的最大负载力是由升降平台，支撑板，绞架，圆柱管加上满载为200KG时的合力相加而成，通过最后的合力值来选取想要的液压缸，计算过程如下：⨯⨯⨯⨯F KN=40.60.0027.810=0.3744平台⨯⨯⨯⨯F KN=30.60.0037.810=0.4211支撑板⨯⨯⨯⨯F KN=8 4.720.00067.810=1.767绞架⨯=F N KN=20010=20002满载⨯⨯⨯⨯F KN=3.140.003240.47.82=0.032圆管由上式的计算得出，升降机的最大负载力为4.59KN。
液压缸的机械效率为η=0.95，工作压力由表3-1可知,取P=0.8MPa。
液压升降机的设计
液压升降机设计摘要：本次设计的题目是全液压升降机的设计，它主要包括三个部分的内容，主机的设计，液压系统的设计，控制部分的设计。
在本设计中将液压系统的设计作为主要内容进行设计，主机的设计根据升降台工作时的主要工作部件进行大概的估算。
液压系统的设计又主要包括动力源，控制元件，执行元件，辅助元件的设计。
控制部分的设计为附加部分，主要设计控制电路图。
关键词：升降机；液压系统；控制元件；执行元件The Design of the Hydraulic ElevatorsAbstract:The topic of this design is the design of hydraulic elevators, it mainly includes three parts of the content, the host of the design, the design of the hydraulic system, the control part of the design. In the design of hydraulic system design will as main contents design, the design of the host according to lift platform work the main work parts by some estimates. The design of the hydraulic system and the main including power source, the control elements, actuators, auxiliary components design. The control part of the design of the additional part, mainly design control diagram.Key words: Elevator；Hydraulic system；Control elements；Execution element目录摘要 (1)关键词 (1)1 前言 (1)2 升降机的工艺参数 (2)3 升降机机械机构的设计和计算 (2)3.1 升降机机械结构型式 (2)3.2 升降机的运动机理 (3)3.3 升降机的机械结构和零件设计 (4)3.3.1 升降机结构参数的选择和确定 (4)3.3.2 升降机支架和下底板结构的确定 (6)3.3.3 支架的结构 (11)4 执行元件速度和载荷 (13)4.1执行元件类型、数量和安装位置 (13)4.2速度和载荷计算 (14)4.2.1 速度计算及速度变化规律 (14)4.2.2执行元件的载荷计算及变化规律 (14)5 液压系统主要参数的确定 (15)5.1 液压执行元件的主要参数 (15)5.1.1液压缸的作用力 (15)5.1.2 缸筒内径的确定 (16)5.1.3 活塞杆直径的确定 (17)5.2 液压缸壁厚，最小导向长度，液压缸长度的确定 (18)5.2.1 液压缸壁厚的确定 (18)5.2.2 最小导向长度 (19)5.3应用执行元件的结构设计 (20)5.3.1 缸筒与缸盖的连接形式 (20)5.3.2活塞和活塞杆 (21)5.4 活塞杆导向套 (22)6 液压系统方案的选择 (23)6.1 油路循环方式的分析和选择 (23)6.2 开式系统油路组合方式的分析选择 (23)6.3 液压系统原理图的确定 (24)7 液压元件的选择计算及其连接 (25)7.1 油泵和电机选择 (25)7.1.1泵的额定流量和额定压力 (25)7.1.2 电机功率的确定 (25)7.1.3 连轴器的选用 (27)7.2 控制阀的选用 (28)7.2.1 压力控制阀 (28)7.2.2 流量控制阀 (28)7.3 管路，过滤器，其他辅助元件的选择计算 (29)7.3.1 管路 (29)7.3.2 过滤器的选择 (30)8 油箱及附件 (31)8.1 油箱的容积 (31)8.1.1 按系统发热和散热计算确定油箱容量 (31)9 液压泵站的选择 (33)9.1 液压泵站的组成及分类 (33)9.2 液压泵站的选择 (33)10 总结 (35)参考文献 (35)致谢 (36)附录 (37)1 前言升降机是一种升降性能好，适用范围广的货物举升机构，和用于生产流水线高度差设备之间的货物运送，物料上线、下线。
毕业设计--液压升降机
毕业设计--液压升降机液压升降机是一种广泛应用于现代工业生产中的机械设备，其主要功能是通过液压传动系统来实现物体的上升、下降、转移、定位和固定等操作。
本文主要研究液压升降机的设计。
一、设计需求分析1. 功能需求液压升降机的主要功能是实现物体的上升、下降、转移、定位和固定等操作，根据实际需要，在设计时需要确定升降高度、承载重量、工作速度、工作环境等参数。
2. 结构需求液压升降机的结构设计应该考虑到其稳定性、可靠性和安全性，包括支撑架、上升平台、活塞、液压油缸、电机、泵站等部件的结构设计及其配合精度等。
3. 控制需求液压升降机的控制设计应该采用PLC或单片机控制器，实现自动控制和远程控制功能，具备安全保护和紧急停机等控制手段。
二、设计方案1. 结构设计液压升降机的基本结构分为支撑架、上升平台和液压传动系统。
支撑架主体为铁质架构，上升平台为钢板焊接而成，起升杆为梯形结构。
液压传动系统采用活塞式液压油缸和双作用油缸，工作液压油采用46号液压油。
2. 控制系统设计液压升降机的控制系统主要包括控制器、传感器、电机和液压泵站等部件。
控制器采用PLC控制器，传感器采用压力传感器和限位开关，电机采用交流电机，液压泵站采用单联泵和双联泵，控制手段包括自动控制和远程控制。
三、设计计算和实验1. 承载重量计算液压升降机承载重量应根据其使用环境而定，计算公式如下：P=F×S其中，P为承载重量，F为升降杆所能承受的最大力，S为杆长。
2. 液压系统参数计算根据升降高度、承载重量和工作速度等参数，计算液压油缸和油泵的合适参数，包括工作压力、液压缸直径、液压油缸行程、油泵排量和功率等。
3. 实验验证为了验证设计的合理性和实现最优化设计，进行实验验证是非常必要的。
通过实验观察液压升降机的升降高度、承载重量、工作速度及其控制等方面的性能指标。
四、设计总结本文讨论了液压升降机的设计需求分析、设计方案、计算和实验等方面，设计结果表明，设计的液压升降机具有稳定性、可靠性和安全性等优点。
液压升降机的设计
液压升降机的设计液压升降机是一种常用的升降设备，广泛应用于工业和商业领域中。
液压升降机通过液压系统来传递力量，实现物体的升降。
它具有结构简单、运行平稳、安全可靠等特点，因此在许多场合中被广泛使用。
下面将详细介绍液压升降机的设计。
一、结构设计液压升降机的结构设计是整个升降机设计的基础。
结构设计需要考虑到升降机的使用条件和要求，以及物体的重量和规模。
一般来说，液压升降机由底座、液压缸、平台等部分组成。
底座是升降机的支撑结构，需要具备足够的强度和稳定性。
液压缸是升降机的核心部件，通过液压油来提供动力，驱动平台升降。
平台是升降物体的支撑部分，需要具备足够的承载能力和稳定性。
二、液压系统设计液压系统设计是液压升降机设计的关键部分。
液压系统包括液压油箱、液压泵、液压缸、控制阀等组成部分。
液压油箱存放液压油，提供液压系统所需的液压油量。
液压泵负责将液压油从油箱中吸入，然后通过压力生成器提供高压力的液体。
液压缸将压力液推动，实现升降机的动力。
控制阀用于控制液压油的流动方向和流量，实现升降机的升降和停止。
三、安全系统设计液压升降机的安全系统设计是保证升降机安全可靠运行的关键。
安全系统一般包括液压防爆阀、液压缓冲器、液压启动器等。
液压防爆阀用于防止液压系统失控时产生冲击和液压泄漏。
液压缓冲器用于控制升降机的运行速度，防止运行过程中产生冲击力。
液压启动器用于控制液压油的流动，实现升降机的启动和停止。
四、电气系统设计液压升降机的电气系统设计是液压升降机设计中的一部分。
电气系统一般包括电机、电源、电控柜等组成部分。
电机用于提供动力，驱动液压泵和液压油泵。
电源用于提供电能，保证电气系统正常工作。
电控柜用于控制电气系统的运行，实现升降机的控制和调试。
总之，液压升降机的设计是一个复杂的过程，需要考虑到结构、液压系统、安全系统和电气系统等多个方面。
在设计过程中，需要根据实际情况和需求，选择适当的结构和技术方案，以确保液压升降机的安全可靠运行。

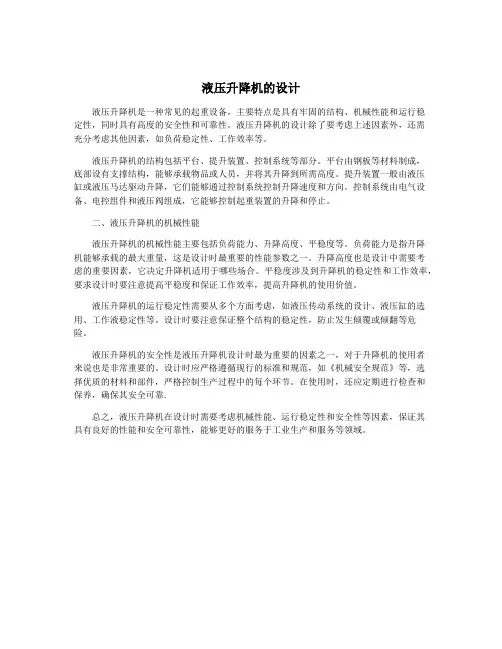

液压升降机的设计
液压升降机的设计液压升降机是一种常见的起重设备，主要特点是具有牢固的结构、机械性能和运行稳定性，同时具有高度的安全性和可靠性。
液压升降机的设计除了要考虑上述因素外，还需充分考虑其他因素，如负荷稳定性、工作效率等。
液压升降机的结构包括平台、提升装置、控制系统等部分。
平台由钢板等材料制成，底部设有支撑结构，能够承载物品或人员，并将其升降到所需高度。
提升装置一般由液压缸或液压马达驱动升降，它们能够通过控制系统控制升降速度和方向。
控制系统由电气设备、电控组件和液压阀组成，它能够控制起重装置的升降和停止。
二、液压升降机的机械性能液压升降机的机械性能主要包括负荷能力、升降高度、平稳度等。
负荷能力是指升降机能够承载的最大重量，这是设计时最重要的性能参数之一。
升降高度也是设计中需要考虑的重要因素，它决定升降机适用于哪些场合。
平稳度涉及到升降机的稳定性和工作效率，要求设计时要注意提高平稳度和保证工作效率，提高升降机的使用价值。
液压升降机的运行稳定性需要从多个方面考虑，如液压传动系统的设计、液压缸的选用、工作液稳定性等。
设计时要注意保证整个结构的稳定性，防止发生倾覆或倾翻等危险。
液压升降机的安全性是液压升降机设计时最为重要的因素之一，对于升降机的使用者来说也是非常重要的。
设计时应严格遵循现行的标准和规范，如《机械安全规范》等，选择优质的材料和部件，严格控制生产过程中的每个环节。
在使用时，还应定期进行检查和保养，确保其安全可靠.总之，液压升降机在设计时需要考虑机械性能、运行稳定性和安全性等因素，保证其具有良好的性能和安全可靠性，能够更好的服务于工业生产和服务等领域。
液压升降机毕业设计论文
摘要液压升降平台是一种广泛应用于工厂、商店、机关、码头、建筑装修行业的一种高空作业工具。
本设计采用无线遥控，以提高设备操控的自化和灵活性。
其次，本液压升降平台的四个支腿臂的内外伸缩臂设计采用液压缸驱动，节省了人力，提高了平台的工作效率。
再者，本设计较一般液压升降平台改进之处是其升降高度采用传感器监控，提高了其升降的精度。
最后设计过程采用有限元分析的方法，对零部件进行强度校核，优化了零部件的结构。
本设计采用逆向工程的方法，对现有的各种液压升平台比较分析，重点是在传统的结构设计的基础上加以有限元分析；改进一般液压升降平台的线控方式为无线电遥控方式，无线电遥控采用单路八通道遥控方式；在原有液压升降平台的基础上，改进人工拖动液压升降平台的支撑腿为液压缸驱动。
最后本设计取得了预想的效果，有较好的市场前景。
关键词：液压升降平台；无线电遥控；有限元分析；传感器AbstractA hydraulic lifting platform is a tool for high-altitude operations that is widely used in factories, shops and offices, terminals, building decoration industry .The design of a wireless remote control is to enhance the self-control equipment and flexibility.Finally, designing process use finite element analysis, to check the strength of parts and components, and to optimize the structure of the parts.Secondly, the four outrigger arm of the hydraulic lifting platform use the design of the internal and external telescopic boom driven by hydraulic cylinders, saving human resources, improving the efficiency of the platform. Furthermore, the improvement of the design of the hydraulic lifting platform is that sensors monitor is used to accurate the height of platform and improve the accuracy of their movements.This design uses the method of reverse engineering and comparing with the various existing hydraulic platform or , focusing on the traditional design of the structure on the basis finite element analysis, the general improvement of the hydraulic lifting platform for radio-controlled wire way. A radio-controlled remote control one-way four-lane way in the original hydraulic lifting platform on the basis of improving the artificial drag hydraulic lifting platform for the support legs hydraulic cylinder drive.The design has achieved the desired effect,has a bright market prospects Keywords: hydraulic lifting platform; radio control ;finite element analysis; sensors monitor目录摘要 (I)Abstract (II)1 绪论 (1)1.1液压升降平台在机械工业中的应用及相关技术概况 (1)1.1.1 传感技术 (2)1.1.2 遥控技术 (2)1.1.3 有限元分析技术 (3)1.1.4 液压传动技术 (4)1.1.5 液压升降平台在机械行业中的应用 (5)1.2 本课题研究的目的及意义 (6)2 液压系统的方案设计 (7)3 液压系统的参数计算及选型设计 (12)3.1 电动机的选择 (12)3.2 液压泵的设计 (13)3.2.1 齿轮泵的参数计算 (13)3.2.2 齿轮泵的选型设计 (14)3.2.3 齿轮泵使用说明和常见故障 (15)3.3液压缸的设计 (16)3.4 液压元件的选择 (19)3.4.1 液控单向阀的选用 (19)3.4.2 手动换向阀的选用 (20)3.4.3 平衡阀的选用 (22)3.4.4 电磁换向阀的选用 (23)3.4.5 溢流阀的选用 (26)3.4.6 滤油器的选用 (28)3.4.7管路的选用 (30)3.4.8 油箱的选用 (33)4 液压升降平台遥控系统的设计 (35)5 遥控液压升降平台结构设计 (38)5.1遥控液压升降平台内外绞板的设计 (38)5.2 遥控液压升降平台底盘的设计 (43)6 液压升降平台的C语言编程受力分析 (47)7 遥控液压升降平台的有限元分析 (52)参考文献 (57)致谢 (58)附录 (59)1 绪论液压升降平台是一种广泛用于工厂、商店、机关及建筑装修行业,物流产业及机械加工产业的作业工具。
液压升降机液压系统设计原理
液压升降机液压系统设计原理(总1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--液压升降机液压系统设计原理液压升降机具有结构紧凑，作业范围宽，工作效率高，安全可靠等特点，可广泛用于交通运输车辆上的作业。
液压升降机简介它主要由油源控制装置、控制器、液压缸、升降臂、方管、平台等组成。
升降工作原理;液压升降机采用液压驱动方式，通过货运汽车所带蓄电池给直流电动机供电驱动高压泵，把蓄电池的电能转换成液压油的高压液压能，利用电磁阀控制液压缸运动，使高压液压能转换成机械能，驱动四连杆机构运动，从而使升降平台完成向上、向下平动以及向上向下转动等各种动作。
设计要点：执行机构的设计结构设计是液压升降机设计的一个重要环节，而选择和确定执行机构则是关键。
根据液压升降机的功能，执行机构应该具有向上、向下平动和转动的特点，即升降平台应能按照一定的规律做平面运动。
图升降所示连杆机构可以满足这一要求。
该机构通过液压缸A的活塞杆运动，使平台O-0作垂直上下运动，通过液压缸B的活塞杆运动，使平台转动。
显然，通过适当的控制，就可以使升降平台完成各种动作，如升降平台可做上下运动(平台保持水平位置)，平台在图1液压升降机的结构组成最高位置时，可以向上转动。
平台在最低位置时，可以向下转动升降。
只要确定了平行四边形机构以及点的位置，整个机构就可以完全确定了升降载荷分析载荷分析是结构设计的基本步骤，又是选择和确定动力驱动方式的主要依据升降。
旋转液压缸受力分析旋转液压缸受力情况可通过隔离平台来进行分析，液压元件也易于实现通用化和标准化。
确定执行机构尺寸根据受力计算及升降平台承载情况，以及平台举升高度，根据车辆尾部结构尺寸、机构最小传动角、液压缸强度条件等，可初步确定执行机构相关尺寸，进而确定具体结构。
图5液压升降机液压控制回路升降液压控制系统的设计液压控制系统的设计是液压升降机设计的另一个重要环节，而选择和确定液压控制回路则是关键。
全液压升降机设计-开题报告
毕业设计开题报告学院机械工程学院专业机械工程及自动化班级学号学生指导教师题目全液压升降机设计全液压升降机设计0 引言全液压升降机设计的基本任务是垂直升降重物，并可兼使重物作短距离的水平移动，以满足重物装卸、转载、安装等作业的要求。
升降机机械是现代化生产必不可少的重要机械设备，它对于减轻繁重的体力劳动、提高劳动生产率和实现生产过程的机械化、自动化及改善人民的物质、文化生活都具有重大的意义。
全液压升降机设计广泛应用于工矿企业、港口码头、车站仓库、建筑工地、海洋开发、宇宙航行等各个工业部门，可以说陆地、海洋、空中、民用、军用各个方面都有全液压升降机设计在进行着有效的工作。
全液压升降机设计不仅可以作为辅助的生产设备，完成原料、半成品、产品的装卸、搬运，进行机电设备的安装、维修，而且它也是一些生产过程工艺操作中的必须设备，例如钢铁冶金生产中的各个环节，从炉料准备、加料到炼好的钢水浇铸成锭以及脱模取锭等。
又例如原子能工业中的一些工艺操作等人所难达到之处，没有全液压升降机设计，简直无法生产。
据统计，在我国冶金、煤炭部门的机械设备总台数或总重中，起重运输机械约占25％～65％。
全液压升降机设计与运输机械发展到现在，已经成为合理组织成批大量生产和机械化流水作业的基础，是现代化生产的重要标志之一。
在我国四个现代化的发展和各个工业部门机械化水平、劳动生产率的提高中，升降机必将发挥更大的作用。
1 全液压升降机设计的发展动向1.1 发展超大型升降机由于各重点工程向大型化发展，所需构件和配套设备重量不断增加，对超大型起重设备的需求日趋增长。
1992年200t以上伸缩臂式升降机的世界销量为90台，到1997年增至130台。
德国厂商在升降机大型化发展进程中处于领先地位。
世界市场中150t以上的大吨位升降机多数是由利勃海尔和德马泰克公司提供的。
利渤海尔LTM1800型是目前世界最大的AT产品，起重量800t，安装超起装置后型号变更为LTM11000D型，最大起重量增至1000t。
升降机液压系统原理图
升降机液压系统原理图升降机液压系统是一种常见的液压传动系统，它通过液压原理实现了升降机的升降功能。
液压系统利用液体传递能量，通过控制液体的压力和流量来实现机械装置的运动。
在升降机液压系统中，液压泵将机械能转化为液压能，液压缸将液压能转化为机械能，液压阀控制液压系统的工作过程，液压油箱存储液压油并起到冷却润滑的作用。
下面我们将详细介绍升降机液压系统的原理图及其工作原理。
1. 液压泵。
液压泵是升降机液压系统的动力源，它将机械能转化为液压能。
液压泵通常采用齿轮泵、涡轮泵或柱塞泵等类型，通过旋转产生液压能，并将液压油输送至液压缸。
2. 液压缸。
液压缸是升降机液压系统的执行元件，它将液压能转化为机械能。
液压缸内部包含活塞和活塞杆，液压油通过液压泵输送至液压缸内，使活塞产生线性运动，从而实现升降机的升降功能。
3. 液压阀。
液压阀是升降机液压系统的控制元件，它控制液压系统的工作过程。
液压阀包括方向控制阀、压力控制阀、流量控制阀等，通过控制液压油的流向、压力和流量来实现对液压系统的精确控制。
4. 液压油箱。
液压油箱是升降机液压系统的储油和冷却润滑元件，它存储液压油并起到冷却润滑的作用。
液压油箱通常包括油箱本体、油标、油滤器、油温计、油位计等部件，保证液压系统的正常运行。
升降机液压系统的工作原理是，液压泵将机械能转化为液压能，通过液压管路输送液压油至液压缸，液压缸将液压能转化为机械能，从而实现升降机的升降功能。
液压阀控制液压系统的工作过程，确保升降机的安全稳定运行。
液压油箱存储液压油并起到冷却润滑的作用，保证液压系统的正常运行。
总之，升降机液压系统是一种高效、稳定的动力传动系统，它通过液压原理实现了升降机的升降功能。
液压泵、液压缸、液压阀和液压油箱是升降机液压系统的核心部件，它们共同协作完成升降机的升降任务。
希望本文能够帮助大家更好地理解升降机液压系统的原理和工作过程，为相关工程技术人员提供参考和借鉴。
全液压升降机设计
全液压升降机设计为了解答这个问题，我们需要考虑以下几个方面：设计目标、设计原则、结构设计、控制系统和安全设计。
设计目标：1.提供可靠、高效的升降功能，使用户能够轻松、安全地完成各种任务。
2.适用于各种工作场所，包括建筑施工、维修保养、仓库管理等。
3.具备较大的承载能力和升降高度，以满足用户的具体需求。
4.设计紧凑、结构牢固，易于搬运和操作。
5.符合相关安全标准和法规要求。
设计原则：1.使用液压系统作为主要的升降动力源，能够提供高效的升降功能。
2.采用模块化设计，使得各个组件能够快速更换和维修。
3.考虑到用户的舒适度和安全性，提供稳定的平台和防滑措施。
4.设计简单、易于操作，降低用户的培训成本。
结构设计：1.升降机的主体结构由高强度的材料制成，确保其承载能力和稳定性。
2.采用四柱式结构，以提供足够的支撑力和抗风能力。
3.运动结构由液压缸驱动，通过液压油泵提供动力，从而实现升降功能。
4.升降平台由防滑材料制成，以确保用户的安全。
控制系统：1.使用电气控制系统，实现升降机的启动、停止、上升和下降等功能。
2.配备紧急停止按钮和安全控制装置，以确保用户在紧急情况下能够快速停止操作并保持安全。
3.监测升降机的各项工作参数，如液压油温、压力、速度等，以保证其正常工作和及时维修。
安全设计：1.设计安全栏杆和护栏，以防止用户从升降平台上摔下。
2.配备安全带或安全固定装置，以保证用户在操作过程中的安全。
3.提供紧急停止装置和应急救援设备，以应对突发情况。
4.配备消防器材，以防止火灾和其他紧急情况。
以上只是一个简单的全液压升降机设计方案，具体的设计还需要根据用户的需求和应用场景进行详细的分析和调整。
随着技术的不断进步，全液压升降机的设计也在不断改进和创新，以提供更好的升降功能和用户体验。
全液压升降机设计-开题报告
全液压升降机设计-开题报告毕业设计开题报告学院：XXX专业：机械工程及自动化班级学号：（略）学生：（略）指导教师：（略）题目：全液压升降机设计引言：全液压升降机设计的基本任务是垂直升降重物，并可兼使重物作短距离的水平移动，以满足重物装卸、转载、安装等作业的要求。
升降机机械是现代化生产必不可少的重要机械设备，它对于减轻繁重的体力劳动、提高劳动生产率和实现生产过程的机械化、自动化及改善人民的物质、文化生活都具有重大的意义。
全液压升降机设计广泛应用于工矿企业、港口码头、车站仓库、建筑工地、海洋开发、宇宙航行等各个工业部门，可以说陆地、海洋、空中、民用、军用各个方面都有全液压升降机设计在进行着有效的工作。
全液压升降机设计不仅可以作为辅助的生产设备，完成原料、半成品、产品的装卸、搬运，进行机电设备的安装、维修，而且它也是一些生产过程工艺操作中的必须设备，例如钢铁冶金生产中的各个环节，从炉料准备、加料到炼好的钢水浇铸成锭以及脱模取锭等。
又例如原子能工业中的一些工艺操作等人所难达到之处，没有全液压升降机设计，简直无法生产。
据统计，在我国冶金、煤炭部门的机械设备总台数或总重中，起重运输机械约占25％～65％。
全液压升降机设计与运输机械发展到现在，已经成为合理组织成批大量生产和机械化流水作业的基础，是现代化生产的重要标志之一。
在我国四个现代化的发展和各个工业部门机械化水平、劳动生产率的提高中，升降机必将发挥更大的作用。
一、全液压升降机设计的发展动向1.1 发展超大型升降机由于各重点工程向大型化发展，所需构件和配套设备重量不断增加，对超大型起重设备的需求日趋增长。
1992年200吨以上伸缩臂式升降机的世界销量为90台，到1997年增至130台。
德国厂商在升降机大型化发展进程中处于领先地位。
世界市场中150吨以上的大吨位升降机多数是由XXX和XXX 提供的。
利渤海尔LTM1800型是目前世界最大的AT产品，起重量800吨，安装超起装置后型号变更为LTMD型，最大起重量增至1000吨。
液压升降机设计范文
液压升降机设计范文设计原理:液压升降机的设计基于液压系统原理。
液压系统由液压泵、液压缸、控制阀和管道组成。
液压泵用于提供液压能源，将液体压力通过管道传输到液压缸。
液压缸将液压能转化为机械能，实现升降功能。
控制阀用于控制液压流动和压力，以实现升降速度和停止功能。
组成部分:1.液压泵:液压升降机使用液压泵提供所需的液压能源。
液压泵的选择取决于升降机的负载和升降速度要求。
常见的液压泵类型包括齿轮泵、柱塞泵和螺杆泵等。
2.液压缸:液压缸是将液压能转化为机械能的核心组件。
由于液压缸需要承受很大的压力和负载，因此其设计和选材非常重要。
液压缸通常由高强度材料制成，并采用密封装置保证密封性能。
3.控制阀:控制阀用于控制液压系统的流动和压力，以实现升降速度和停止功能。
控制阀可以手动操作或自动控制。
常见的控制阀类型包括单向阀、溢流阀和节流阀等。
4.管道:管道用于将液压能源从液压泵传输到液压缸，并将液体返回到液压泵。
管道的材质和尺寸应根据实际需求选择，以确保液压系统的正常运行。
安全措施:1.紧急停止装置:在设计中应该包括紧急停止按钮，以便在紧急情况下立即停止机器运行。
2.安全防护装置:升降机上应安装安全门或护栏，以防止人员或物体意外掉落。
3.过载保护:设计中应包括过载保护装置，一旦负载超过设计负荷，机器将自动停止工作。
4.灵敏度控制:升降机应设计成对外部操作的灵敏度适中，以避免误操作导致的事故。
5.电气保护:对于电气部分，应使用绝缘材料保护电气安全性，并采取适当的接地措施。
总结:液压升降机设计涉及液压系统原理、液压泵、液压缸、控制阀和管道等组成部分的选择和设计。
在设计过程中，必须考虑安全因素，并采取适当的安全措施。
一个可靠和高效的液压升降机设计可以提供安全、稳定和高效的升降服务，满足人员和物品的垂直运输需求。
任务书-全液压升降机设计
徐州工程学院
毕业设计（论文）任务书机电学院学院专业设计（论文）题目全液压升降机设计
学生姓名
班级
起止日期2012.3.1-2012.5.30
指导教师汪菊
教研室主任李志
发任务书日期2011 年12 月25 日
1.毕业设计的背景：
升降机是一种升降性能好，适用范围广的货物举升机构，可用于生产流水线高度差设备之间的货物运送，物料上线，下线，共件装配时部件的举升，大型机库上料，下料，仓储装卸等场所，与叉车等车辆配套使用，以及货物的快速装卸等。
2.毕业设计(论文)的内容和要求：
本课题要求设计一种全液压升降机，包括整体结构设计和液压系统设计。
设计参数：额定载荷：2500kg 最低高度：500 mm 最大起升高度：1500mm
最大高度：1700mm 平台尺寸：4000x2000mm
要求：
1、设计说明书的字数不少于15000字；
2、毕业答辩图纸总量不少于2张A0图纸，其中包括计算机辅助绘图的工作量；
3、参考文献不少于10篇（至少一篇外文文献）。
3.主要参考文献：
[1] 唐朝明《剪叉式液压升降平台的设计》机车车辆工艺 1995
[2] 邱宣怀.机械设计手册第四版.高等教育出版社,2006年
[3] 成大先.机械设计手册.化工工业出版社,1993年
[4] 胡家秀.简明机械零件设计选用手册.机械工业出版社,1999年
[5] 谢力生《剪式液压升降台相关参数的确定》工程机械 2008
[6] 雷天觉主编《新编液压工程手册》北京：北京理工大学出版社 1998
4.毕业设计(论文)进度计划(以周为单位)：。
全液压升降机液压系统设计
全液压升降机液压系统设计液压升降机（Hydraulic Elevator）是一种通过液压力来实现垂直运动的设备，广泛应用于建筑物、车辆等场所。
液压升降机的液压系统是其关键部分，下面将对液压升降机液压系统的设计进行详细介绍。
液压升降机的液压系统主要包括液压油箱、液压泵、液压缸、控制阀和液压管路组件等主要部件。
在设计液压系统时，需要考虑以下几个方面：1.载荷计算：根据升降机的使用要求和安全标准，计算并确定升降机的最大载荷和工作压力。
根据最大载荷和工作压力，确定液压泵、液压缸和液压管路的尺寸和选型。
2.液压泵：液压泵是液压系统的动力源，可以采用柱塞泵、齿轮泵或螺杆泵等形式。
根据最大载荷和工作压力，选择合适的泵的类型和规格。
同时，还需要考虑泵的流量和功率是否满足升降机的工作要求。
3.液压缸：液压缸是实现升降机运动的执行部件。
根据最大载荷和工作压力，确定液压缸的尺寸和选型。
同时，还需要考虑液压缸的行程和速度是否满足升降机的工作要求。
4.控制阀：控制阀用于控制液压系统的流量和压力，可以实现升降机的升降、停止和保持等功能。
根据升降机的控制要求，选择合适的控制阀的类型和规格。
同时，还需要考虑阀的稳定性和可靠性是否满足升降机的工作要求。
5.液压管路：液压管路用于连接液压泵、液压缸和控制阀等部件，传递液压油。
根据最大载荷和工作压力，选择合适的管路材料和尺寸。
同时，还需要考虑管路的布置和连接方式是否满足升降机的工作要求。
6.液压油：液压油是液压系统的工作介质，需要选择合适的液压油的类型和品牌。
同时，还需要定期检查和更换液压油，以保证液压系统的正常工作和寿命。
液压升降机液压系统的设计需要综合考虑载荷计算、液压泵、液压缸、控制阀、液压管路和液压油等方面的因素，以满足升降机的工作要求和安全标准。
同时，还需要进行系统的仿真和试验验证，以提高系统的性能和可靠性。
液压升降工作台的设计液压系统PLC
液压升降工作台的设计(液压系统+PLC)摘要：对于较大工作台，需在其液压系统中加入储能装置，在工作台下降时将其势能储存起来，以便在工作台上升时重新释放出去，使能量的利用更加合理，并同时达到保护系统安全的目的。
对升降式工作台的液压系统的设计进行了探讨，通过采用主缸与辅助缸串联的方...<p>摘要：液压升降平台具有载重量大，结构坚固，升降平稳，操作简单，维护方便等特点。
适用于工厂，仓库，车站，搬运的场所等。
这篇论文介绍了液压升降平台的液压和工作特性。
具有结构紧凑、安装维护方便、利于实现典型液压的集成化和标准化等优点。
<br />关键词：液压升降平台液压系统可编程控制器<br /><br />液压升降工作台在小型的工厂里实用性很广，它的整个工艺流程是建立在液压系统，电器控制，的控制的基础上的，通过液压系统的的动力装置，结合的过程控制，实现在电器柜的操作面板上的简单操作，整个的一个系统实用，简单，方便，易于操作。
在现代化工业生产中，可以结合现代控制技术的其他设备发挥更大的作用，其在现代化生产中占有举足轻重的作用。
<br /><br />液压升降机的硬件设计<br />首先，整个液压升降工作台的骨架是用的钢做成的，在作业台的架上铺厚30mm的木板，在复2mm的不锈钢，作业台的主骨架用8#槽钢，辅助连接用40X40X5角钢，四周侧面全部用1。
5钢板包覆，所有的立柱底部均要封口，作业台与楼梯用螺钉连接，边角的毛刺去掉。
<p class='Gib549'></p> <br />液压升降工作台的基本尺寸和机构详见附录1，附录2 附录3。
<br />其次正对整个液压工作台的工艺要求，选择相关的器材，比如，液压站，电磁换向阀，PLC 等。
在液压系统的设计的时候我们呆遵循以下的步骤：<br />液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
液压系统升降机的设计
液压系统升降机的设计液压系统升降机是一种通过流体传输能量来驱动升降机运动的装置。
液压系统升降机具有结构简单、运行平稳、载重能力大等特点，被广泛应用于各个领域。
在设计液压系统升降机时，需要考虑以下几个方面：升降机的结构设计、液压系统的选择、液压系统的布置和控制系统的设计。
升降机的结构设计是整个升降机设计的基础。
在选择结构设计时，需要考虑升降机的使用环境、升降高度、载重能力等因素。
一般来说，升降机的结构设计可以分为单柱式、双柱式和四柱式等不同结构形式。
单柱式结构设计简单，适用于小型升降机；双柱式结构设计稳定，适用于中型升降机；四柱式结构设计稳定性更好，适用于大型升降机。
液压系统是升降机运行的核心，其选择需要考虑升降机的使用要求和实际情况。
常见的液压系统包括单作用液压系统和双作用液压系统。
单作用液压系统只有一个液压缸，液压油只能在其中一个方向上流动，适用于升降机只需要单向运动的场合；双作用液压系统有两个液压缸，液压油可以在两个方向上流动，适用于升降机需要双向运动的场合。
液压系统的布置是升降机设计中一个重要的环节。
在液压系统的布置中，需要考虑液压泵、液压缸、油箱和管道等组件的摆放位置。
液压泵负责提供液压系统所需的液压能量，通常位于油箱下方。
液压缸是升降机运动的驱动装置，放置在升降机的柱子上。
油箱用于储存液压油，并且应该位于液压泵的上方，以便液压油可以自然流向液压泵。
控制系统的设计是升降机设计中的另一个关键环节。
在控制系统的设计中，需要考虑如何控制液压系统以实现升降机的运动。
一般来说，控制系统可以采用手动、自动或遥控等不同的方式。
手动控制方式可以通过操纵杆或按钮来控制升降机的升降；自动控制方式可以通过传感器和电气元件来实现对升降机的控制；遥控方式可以通过无线遥控装置来远程控制升降机的升降。
总之，液压系统升降机的设计需要综合考虑结构设计、液压系统的选择、液压系统的布置和控制系统的设计等因素。
正确的设计能够确保升降机的稳定运行和安全使用。
施工升降机液压系统设计
施工升降机液压系统设计施工升降机是建筑施工中不可缺少的设备之一。
我国建筑业的发展，对施工升降机的性能提出了更高的要求，新机型的研制是施工升降机发展的必然趋势。
液压传动能够实现无级调速、运行平稳，且其原动机受电网的限制小，使用内燃机时可以用于无电源地区的施工。
本文所设计的液压施工升降机是在现有机型基础上通过优化和改进，设计的一台运行速度快、提升高度高、综合性能好的施工升降机，为液压传动的齿轮齿条式施工升降机。
标签：施工升降机；液压传动；有限元1 引言本文施工升降机的传动方式采用液压传动，液压传动能够实现无级调速，起制动时比机械传动更为平稳且对电网的冲击小，原动机的选择多样化、受到电网限制小，被广泛应用到各领域。
液压施工升降机有着高的运行速度和良好的调速性能，是200m以上高层建筑首選的垂直运输施工机械。
2 液压传动的特点2.1 液压传动的优点1）能够方便地实现无级调速，并且能够实现较大范围调速。
2）在同样的功率情况下，相比较机械传动与电气传动，液压传动系统的重量更轻、体积更小。
3）换向冲击小、工作平稳，有利于需要频繁换向的设备。
4）液压系统的液压油能够实现传动元件的自润滑，其使用寿命较长，并且容易实现过载保护。
5）操作起来简单、吊笼结构Y方向位移云图有利于自动化，尤其与电气控制联合起来使用，对于实现比较复杂的自动工作循环更为容易。
6）由于有系列化、吊笼结构Y方向位移云图标准化、通用化的液压元件，使得设计和制造的成本降低，更方便使用的推广。
2.2 液压传动的缺点1）由于液压油不是理想的不可压缩，以及不避免的油液泄漏，所以无法保证严格的传动比。
2）由于存在泄漏损失、摩擦损失等能量损失，液压系统传动效率相对较低，不适合作长距离的传动。
3）传动对液压油温度的变化比较敏感，故不适合在过高或者过低的温度环境中工作。
4）液压传动密封的管路循环系统使得故障的查找比较困难。
3 液压系统设计要求和方案拟定3.1 施工升降机对液压系统传动要求液压施工升降机是由安装在吊笼上的液压马达带动驱动轮转动，驱动轮与升降机导轨架上的齿条啮合传动实现吊笼沿导轨架作升、降运行。
液压升降机液压系统设计原理
液压升降机液压系统设计原理
1.液压系统组成
液压阀用于控制液压油流的方向和流量。
油箱则用于储存液压油，并通过油液循环系统将油润滑、冷却。
2.液压油的选择
液压油在液压升降机的液压系统中起到传递压力和润滑冷却的作用。
常用的液压油有矿物油、合成油和生物油。
液压油的选择要根据气候环境和使用要求来确定。
3.液压系统的工作原理
当用户通过控制器输入升降指令时，控制器会通过电路控制液压阀，打开或关闭液压阀门，进而控制液压油的流动。
液压油被主泵站吸入并加压，通过管路流入油缸。
油缸内的活塞受到液压油压力的作用而向上运动，从而推动升降平台实现升降。
当要求停止升降时，控制器关闭液压阀，液压油停止流动，升降平台停止移动。
4.液压系统的安全防护
另外，液压升降机还设置了溢流阀，用于限制系统的最大压力。
当系统压力超过设定值时，溢流阀会打开，将多余的液压油排回油箱，以保持系统在安全范围内。
5.液压系统的维护保养
总之，液压升降机的液压系统设计原理是通过液压油的压力传递来实现升降平台的运动。
它使用液压阀控制液压油的流动，并通过过载保护阀和溢流阀等安全装置来确保系统的安全运行。
维护保养液压系统可以有效延长液压升降机的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计课题：全液压升降机设计摘要本次设计的题目是全液压升降机的设计，它主要包括三个部分的内容：主机的设计，液压系统的设计，控制部分的设计。
在本设计中将液压系统的设计做为主要的内容进行设计，主机的设计根据升降台工作时的主要工作部件进行大概的估算。
液压系统的设计又主要包括了动力源，控制元件，执行元件，辅助元件的设计。
控制部分的设计为附加部分，主要设计控制电路图。
关键字：升降机液压系统执行元件ABSTRACTThis design topic is the entire plunger elevator design, it mainly includes three partial contents: Host computer design, hydraulic system design, control section design. Makes in this design the hydraulic system design for the main content carries on the design, time the host computer design basis shengjiang--tai work main working part carries on the general estimate. The hydraulic system design has mainly included the power supply, checks the part, the functional element, auxiliary part design. The control section design for supplements the part, mainly designs the check circuit diagram.Keywords: Elevator hydraulic system functional element目录第一章绪论---------------------------------------------------------------------------- 第二章工艺参数和工况分析--------------------------------------------------------- 第三章升降机机械机构的设计计算------------------------------------------------ 3.1 升降机的机械结构形式和运动机理-------------------------------------------- 3.1.1 升降机机械结构形式-------------------------------------------------------------- 3.1.1 升降机运动机理的分析----------------------------------------------------------- 3.2 升降机的机械结构和零件的设计------------------------------------------------ 3.2.1 升降机机械结构参数的确定----------------------------------------------------- 3.2.2零件的结构设计和校核----------------------------------------------------------- 第四章液压系统的设计要求，总体规划------------------------------------------ 第五章执行元件的速度载荷--------------------------------------------------------- 5.1 执行元件类型、数量、安装位置----------------------------------------------- 5.2 速度和载荷计算-------------------------------------------------------------------- 5.2.1 速度计算及速度变化规律------------------------------------------------------ 5.2.2 执行元件的载荷计算及变化规律--------------------------------------------- 第六章液压系统主要参数的确定--------------------------------------------------- 6.1 系统压力的初步确定-------------------------------------------------------------- 6.2 液压执行元件的主要参数-------------------------------------------------------- 6.2.1 液压缸的作用力------------------------------------------------------------------ 6.2.2 缸筒内径的确定------------------------------------------------------------------ 6.2.3 活塞杆直径的确定--------------------------------------------------------------- 6.2.4 液压缸壁厚，最小导向长度，液压缸长度的确定------------------------ 6.2.5 液压缸的流量--------------------------------------------------------------------- 第七章液压系统方案的选择和论证------------------------------------------------ 7.1 油路循环方式的分析和选择----------------------------------------------------- 7.2 开式系统油路组合方式的分析选择-------------------------------------------- 7.3 调速方案的选择--------------------------------------------------------------------7.4 液压系统原理图的确定----------------------------------------------------------- 第八章液压元件的选择计算及其连接--------------------------------------------- 8.1 油泵和电机选择-------------------------------------------------------------------- 8.1.1 泵的额定流量和额定压力------------------------------------------------------ 8.1.2 电机功率的确定------------------------------------------------------------------ 8.1.3 连轴器的选用--------------------------------------------------------------------- 8.2 控制阀的选用----------------------------------------------------------------------- 8.2.1 压力控制阀------------------------------------------------------------------------ 8.2.2 流量控制阀------------------------------------------------------------------------ 8.2.3 方向控制阀------------------------------------------------------------------------ 8.3 管路，过滤器，其他辅助元件的选择计算----------------------------------- 8.3.1 管路--------------------------------------------------------------------------------- 8.3.2 过滤器的选择--------------------------------------------------------------------- 8.3.3 辅件的选择------------------------------------------------------------------------ 8.4 液压元件的连接-------------------------------------------------------------------- 8.4.1 液压装置的总体布置------------------------------------------------------------ 8.4.2 液压元件的连接------------------------------------------------------------------ 第九章油箱及附件--------------------------------------------------------------------- 9.1 油箱的容积-------------------------------------------------------------------------- 9.1.1 按使用情况确定油箱容积------------------------------------------------------ 9.1.2 按系统发热和散热计算确定油箱容量--------------------------------------- 第十章液压泵站的选择--------------------------------------------------------------- 10.1 液压泵站的组成及分类---------------------------------------------------------- 10.2 液压泵站的选择------------------------------------------------------------------- 第十一章液压缸的结构设计--------------------------------------------------------- 11.1 缸筒---------------------------------------------------------------------------------- 11.1.1 缸筒与缸盖的连接形式-------------------------------------------------------- 11.1.2 强度计算-------------------------------------------------------------------------- 11.1.3 缸筒材料及加工要求-----------------------------------------------------------11.1.4 缸盖材料及加工要求----------------------------------------------------------- 11.2 活塞和活塞杆---------------------------------------------------------------------- 11.2.1 活塞和活塞杆的结构形式----------------------------------------------------- 11.2.2 活塞、活塞杆材料及加工要求----------------------------------------------- 11.3 活塞杆导向套---------------------------------------------------------------------- 11.4 排气装置---------------------------------------------------------------------------- 11.5 进出油口尺寸的确定------------------------------------------------------------- 11.6 密封结构的设计选择------------------------------------------------------------- 第十二章液压系统性能验算--------------------------------------------------------- 总结------------------------------------------------------------------------------------------ 参考文献------------------------------------------------------------------------------------第一章绪论这次毕业是学校为我们每个工科学生安排的一次实践性的总结，使就业前的一次大练兵，是对每个学生四年来所学知识的总体检测，使我们为进入工厂工作做好了准备。
